FIAT FREEMONT 2012 Návod k použití a údržbě (in Czech)

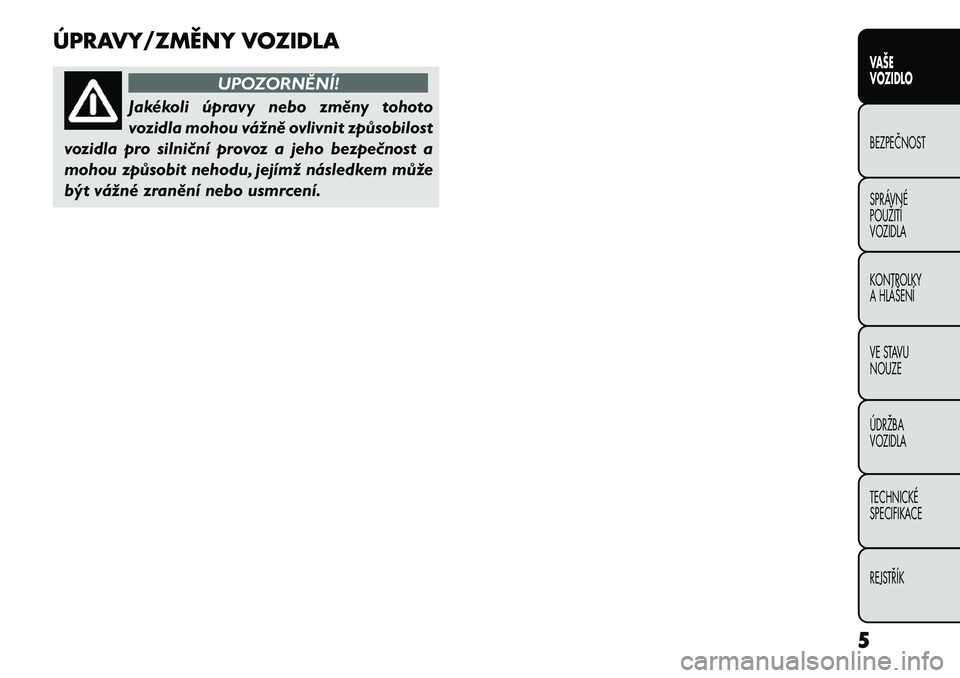

ÚPRAVY/ZMĚNY VOZIDLA
UPOZORNĚNÍ!
Jakékoli úpravy nebo změny tohoto
vozidla mohou vážně ovlivnit způsobilost
vozidla pro silniční provoz a jeho bezpečnost a
mohou způsobit nehodu, jejímž následkem může
být vážné zranění nebo usmrcení.
5
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

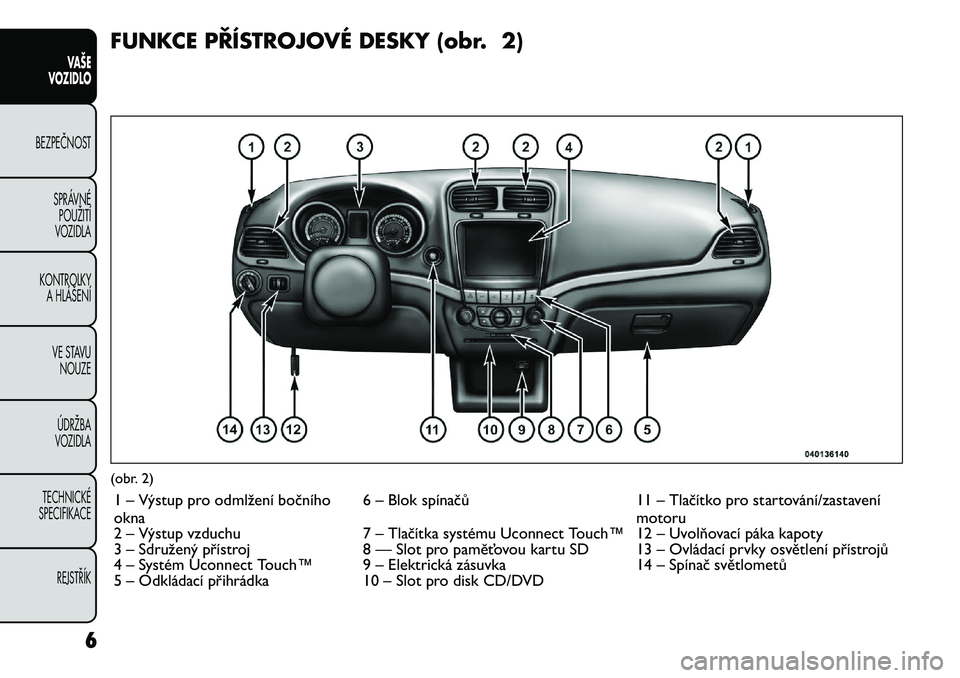

FUNKCE PŘÍSTROJOVÉ DESKY (obr. 2)(obr. 2)1 – Výstup pro odmlžení bočního okna 6 – Blok spínačů 11 – Tlačítko pro startování/zastavení
motoru
2 – Výstup vzduchu 7 – Tlačítka systému Uconnect Touch™ 12 – Uvolňovací páka kapoty
3 – Sdružený přístroj 8 — Slot pro paměťovou kartu SD 13 – Ovládací prvky osvětlení přístrojů
4 – Systém Uconnect Touch™ 9 – Elektrická zásuvka 14 – Spínač světlometů
5 – Odkládací přihrádka 10 – Slot pro disk CD/DVD
6
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

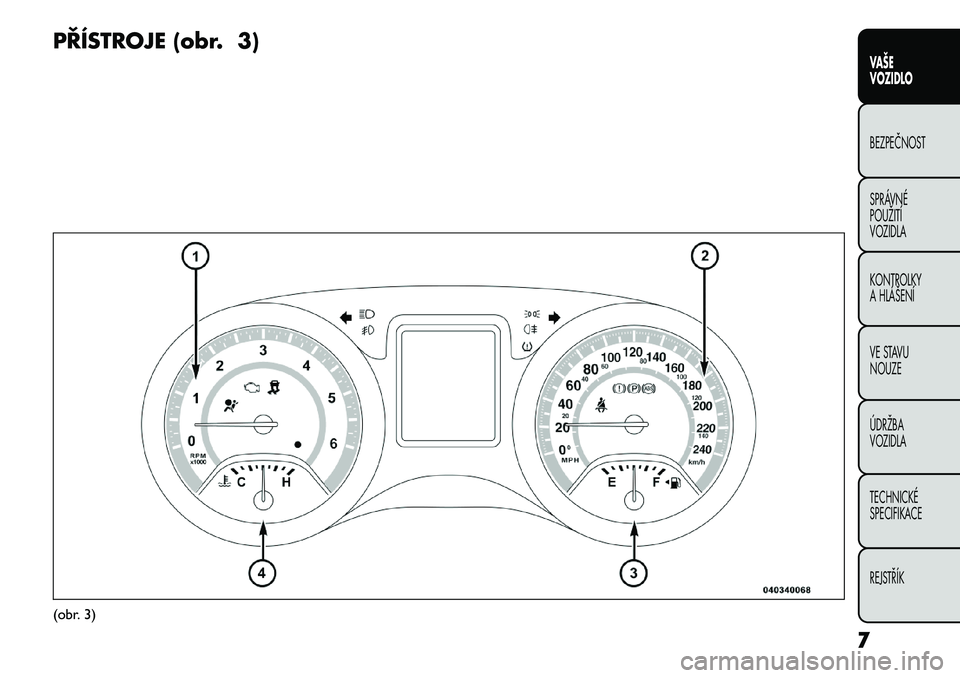

PŘÍSTROJE (obr. 3)(obr. 3)7
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

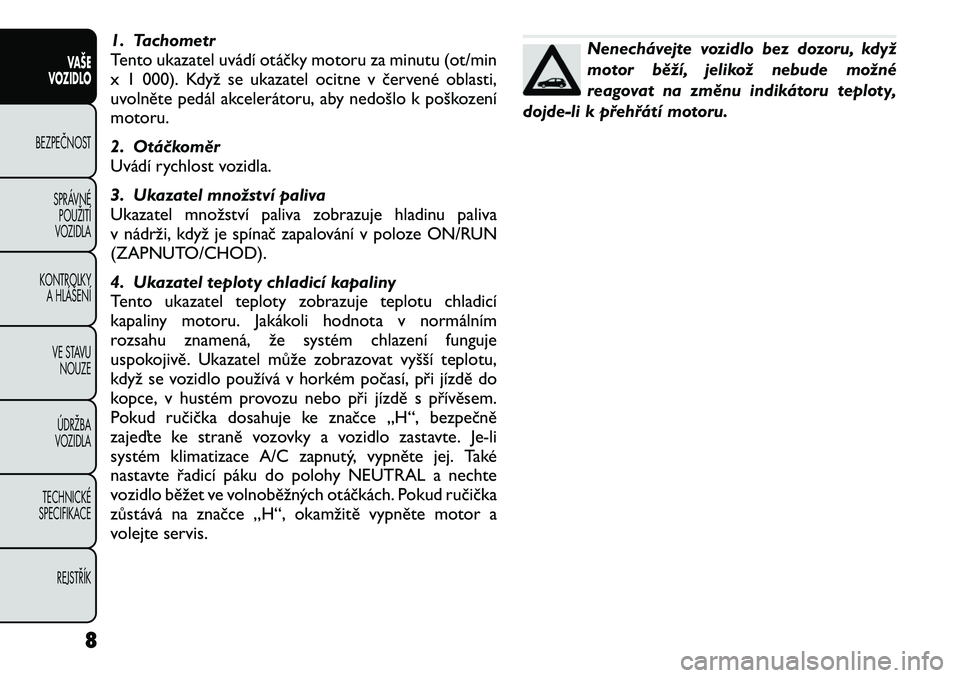

1. Tachometr
Tento ukazatel uvádí otáčky motoru za minutu (ot/min
x 1 000). Když se ukazatel ocitne v červené oblasti,
uvolněte pedál akcelerátoru, aby nedošlo k poškození
motoru.
2. Otáčkoměr
Uvádí rychlost vozidla.
3. Ukazatel množství paliva
Ukazatel množství paliva zobrazuje hladinu paliva
v nádrži, když je spínač zapalování v poloze ON/RUN
(ZAPNUTO/CHOD).
4. Ukazatel teploty chladicí kapaliny
Tento ukazatel teploty zobrazuje teplotu chladicí
kapaliny motoru. Jakákoli hodnota v normálním
rozsahu znamená, že systém chlazení funguje
uspokojivě. Ukazatel může zobrazovat vyšší teplotu,
když se vozidlo používá v horkém počasí, při jízdě do
kopce, v hustém provozu nebo při jízdě s přívěsem.
Pokud ručička dosahuje ke značce „H“, bezpečně
zajeďte ke straně vozovky a vozidlo zastavte. Je-li
systém klimatizace A/C zapnutý, vypněte jej. Také
nastavte řadicí páku do polohy NEUTRAL a nechte
vozidlo běžet ve volnoběžných otáčkách. Pokud ručička
zůstává na značce „H“, okamžitě vypněte motor a
volejte servis.
Nenechávejte vozidlo bez dozoru, když
motor běží, jelikož nebude možné
reagovat na změnu indikátoru teploty,
dojde-li k přehřátí motoru.
8
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

NĚKOLIK SLOV KE KLÍČŮM
Vaše vozidlo používá bezklíčový zapalovací systém.
Tento systém obsahuje dálkový ovladač s vysílačem
dálkového bezklíčového vstupu (RKE) a bezklíčový uzel
zapalování (KIN).
Bezklíčová funkce Enter-N-Go
Toto vozidlo je vybaveno bezklíčovou funkcí Enter-N-
Go, viz podkapitola „Postup startování“ v kapitole
„Startování a provoz“, kde jsou uvedeny podrobnější
informace.
BEZKLÍČOVÝ UZEL ZAPALOVÁNÍ (KIN)
Tato funkce umožňuje řidiči používat spínač zapalování
stisknutím tlačítka, pokud se vysílač dálkového
bezklíčového vstupu (RKE) nachází v kabině.
Bezklíčový uzel zapalování (KIN) má čtyři provozní
polohy, z kterých tři jsou označeny a budou svítit, když
bude provedeno nastavení do těchto poloh. Těmito
třemi polohami jsou OFF (VYPNUTO), ACC
(PŘÍSLUŠENSTVÍ) a ON/RUN (ZAPNUTO/CHOD).
Čtvrtou je poloha START (STARTOVÁNÍ), během
startování bude svítit označení RUN (CHOD).POZNÁMKA
Pokud spínač zapalování nezmění
polohu po stisknutí tlačítka, baterie vysílače RKE
(dálkového ovladače) může být málo nabita nebo
vybita. V této situaci lze pro manipulaci se spínačem
zapalování použít záložní metodu. Umístěte čelní
stranu (strana protilehlá nouzovému klíči) dálkového
ovladače proti tlačítku ENGINE START/STOP
(STARTOVÁNÍ/ZASTAVENÍ MOTORU) a stisknutím
aktivujte spínač zapalování. (obr. 4)
(obr. 4) Bezklíčový uzel zapalování (KIN)
1 — OFF (VYPNUTO)
2 — ACC (PŘÍSLUŠENSTVÍ)
3 — ON/RUN (ZAPNUTO/CHOD)
9
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

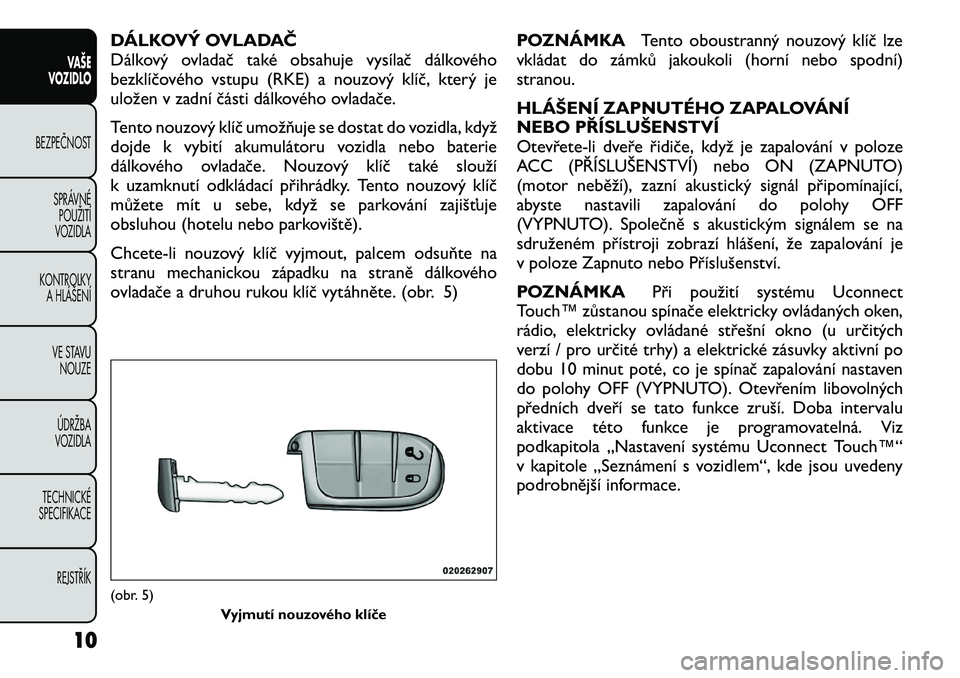

DÁLKOVÝ OVLADAČ
Dálkový ovladač také obsahuje vysílač dálkového
bezklíčového vstupu (RKE) a nouzový klíč, který je
uložen v zadní části dálkového ovladače.
Tento nouzový klíč umožňuje se dostat do vozidla, když
dojde k vybití akumulátoru vozidla nebo baterie
dálkového ovladače. Nouzový klíč také slouží
k uzamknutí odkládací přihrádky. Tento nouzový klíč
můžete mít u sebe, když se parkování zajišťuje
obsluhou (hotelu nebo parkoviště).
Chcete-li nouzový klíč vyjmout, palcem odsuňte na
stranu mechanickou západku na straně dálkového
ovladače a druhou rukou klíč vytáhněte. (obr. 5)POZNÁMKA
Tento oboustranný nouzový klíč lze
vkládat do zámků jakoukoli (horní nebo spodní)stranou.
HLÁŠENÍ ZAPNUTÉHO ZAPALOVÁNÍ
NEBO PŘÍSLUŠENSTVÍ
Otevřete-li dveře řidiče, když je zapalování v poloze
ACC (PŘÍSLUŠENSTVÍ) nebo ON (ZAPNUTO)
(motor neběží), zazní akustický signál připomínající,
abyste nastavili zapalování do polohy OFF
(VYPNUTO). Společně s akustickým signálem se na
sdruženém přístroji zobrazí hlášení, že zapalování je
v poloze Zapnuto nebo Příslušenství.
POZNÁMKA Při použití systému Uconnect
Touch™ zůstanou spínače elektricky ovládaných oken,
rádio, elektricky ovládané střešní okno (u určitých
verzí / pro určité trhy) a elektrické zásuvky aktivní po
dobu 10 minut poté, co je spínač zapalování nastaven
do polohy OFF (VYPNUTO). Otevřením libovolných
předních dveří se tato funkce zruší. Doba intervalu
aktivace této funkce je programovatelná. Viz
podkapitola „Nastavení systému Uconnect Touch™“
v kapitole „Seznámení s vozidlem“, kde jsou uvedeny
podrobnější informace.(obr. 5)
Vyjmutí nouzového klíče
10
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

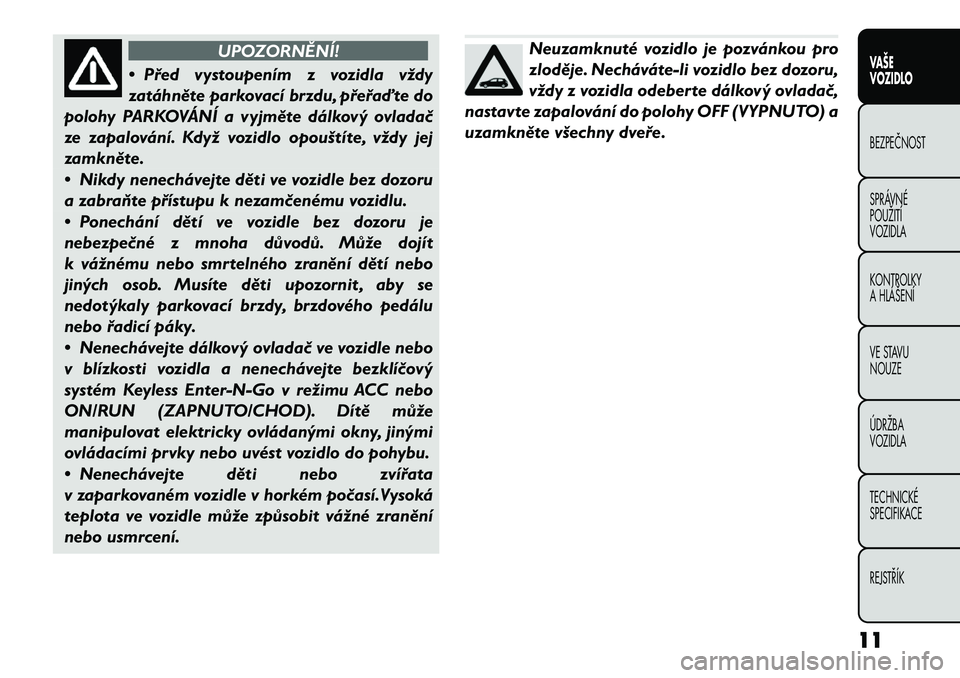

UPOZORNĚNÍ!
• Před vystoupením z vozidla vždy
zatáhněte parkovací brzdu, přeřaďte do
polohy PARKOVÁNÍ a vyjměte dálkový ovladač
ze zapalování. Když vozidlo opouštíte, vždy jej
zamkněte.
• Nikdy nenechávejte děti ve vozidle bez dozoru
a zabraňte přístupu k nezamčenému vozidlu.
• Ponechání dětí ve vozidle bez dozoru je
nebezpečné z mnoha důvodů. Může dojít
k vážnému nebo smrtelného zranění dětí nebo
jiných osob. Musíte děti upozornit , aby se
nedotýkaly parkovací brzdy, brzdového pedálu
nebo řadicí páky.
• Nenechávejte dálkový ovladač ve vozidle nebo
v blízkosti vozidla a nenechávejte bezklíčový
systém Keyless Enter-N-Go v režimu ACC nebo
ON/RUN (ZAPNUTO/CHOD). Dítě může
manipulovat elektricky ovládanými okny, jinými
ovládacími prvky nebo uvést vozidlo do pohybu.
• Nenechávejte děti nebo zvířata
v zaparkovaném vozidle v horkém počasí.Vysoká
teplota ve vozidle může způsobit vážné zranění
nebo usmrcení.
Neuzamknuté vozidlo je pozvánkou pro
zloděje. Necháváte

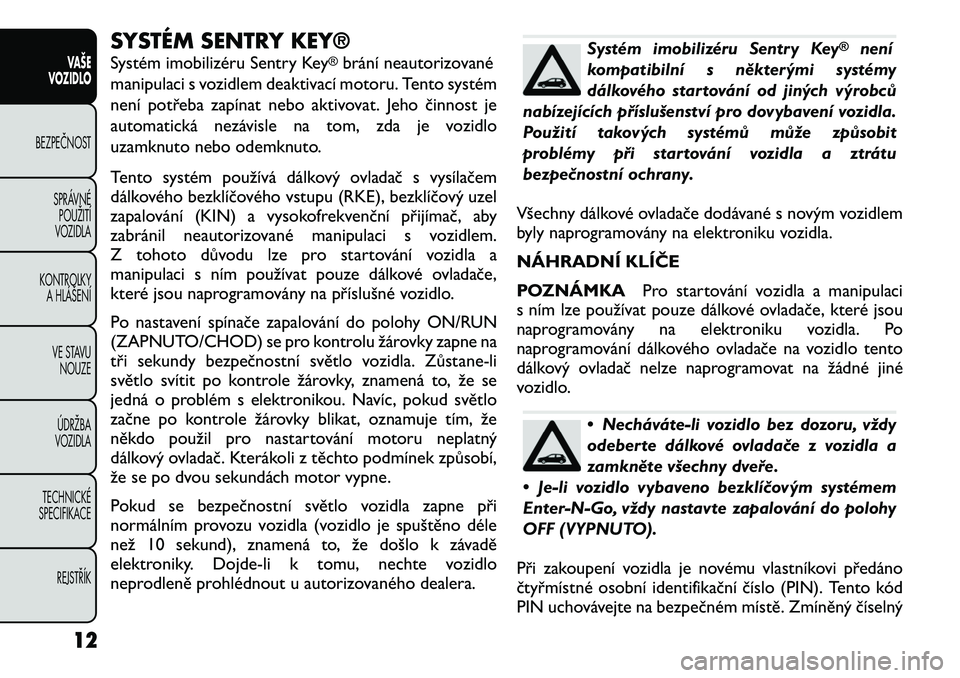

SYSTÉM SENTRY KEY®
Systém imobilizéru Sentry Key
®brání neautorizované
manipulaci s vozidlem deaktivací motoru. Tento systém
není potřeba zapínat nebo aktivovat. Jeho činnost je
automatická nezávisle na tom, zda je vozidlo
uzamknuto nebo odemknuto.
Tento systém používá dálkový ovladač s vysílačem
dálkového bezklíčového vstupu (RKE), bezklíčový uzel
zapalování (KIN) a vysokofrekvenční přijímač, aby
zabránil neautorizované manipulaci s vozidlem.
Z tohoto důvodu lze pro startování vozidla a
manipulaci s ním používat pouze dálkové ovladače,
které jsou naprogramovány na příslušné vozidlo.
Po nastavení spínače zapalování do polohy ON/RUN
(ZAPNUTO/CHOD) se pro kontrolu žárovky zapne na
tři sekundy bezpečnostní světlo vozidla. Zůstane-li
světlo svítit po kontrole žárovky, znamená to, že se
jedná o problém s elektronikou. Navíc, pokud světlo
začne po kontrole žárovky blikat, oznamuje tím, že
někdo použil pro nastartování motoru neplatný
dálkový ovladač. Kterákoli z těchto podmínek způsobí,
že se po dvou sekundách motor vypne.
Pokud se bezpečnostní světlo vozidla zapne při
normálním provozu vozidla (vozidlo je spuštěno déle
než 10 sekund), znamená to, že došlo k závadě
elektroniky. Dojde-li k tomu, nechte vozidlo
neprodleně prohlédnout u autorizovaného dealera.
Systém imobilizéru Sentry Key
®
není
kompatibilní s některými systémy
dálkového startování od jiných výrobců
nabízejících příslušenství pro dovybavení vozidla.
Použití takových systémů může způsobit
problémy při startování vozidla a ztrátu
bezpečnostní ochrany.
Všechny dálkové ovladače dodávané s novým vozidlem
byly naprogramovány na elektroniku vozidla.
NÁHRADNÍ KLÍČE
POZNÁMKA Pro startování vozidla a manipulaci
s ním lze používat pouze dálkové ovladače, které jsou
naprogramovány na elektroniku vozidla. Po
naprogramování dálkového ovladače na vozidlo tento
dálkový ovladač nelze naprogramovat na žádné jiné
vozidlo.
• Necháváte

kód je určen pro autorizovaného dealera, vznikne-li
potřeba provést výměnu dálkových ovladačů. Duplikát
dálkového ovladače lze pořídit u autorizovaného
dealera, postup zahrnuje naprogramování prázdného
dálkového ovladače na elektroniku vozidla. Prázdný
dálkový ovladač je takový, který nebyl nikdy
naprogramován.
POZNÁMKAPři provádění servisu systému
imobilizéru Sentry Key
®
předejte autorizovanému
dealerovi všechny dálkové ovladače vozidla.
PROGRAMOVÁNÍ OVLADAČŮ ZÁKAZNÍKA
Programování dálkových ovladačů nebo vysílačů RKE
lze provést u autorizovaného dealera.
OBECNÉ INFORMACE
Systém imobilizéru Sentry Key
®
se bude používat
v následujících evropských státech, kde platí směrnice
1999/5/EC: Rakousko, Belgie, Česká republika, Dánsko,
Finsko, Francie, Německo, Řecko, Maďarsko, Irsko,
Itálie, Lucembursko, Nizozemsko, Norsko, Polsko,
Portugalsko, Rumunsko, Ruská federace, Slovinsko,
Španělsko, Švédsko, Švýcarsko, Jugoslávie a Velká
Británie.
Provoz musí vyhovovat následujícím podmínkám:
• Dané zařízení nesmí být zdrojem škodlivého rušení.
• Dané zařízení musí akceptovat jakékoli rušení, které může být přijato, včetně rušení, které může způsobit
nežádoucí činnost. DÁLKOVÝ BEZKLÍČOVÝ VSTUP (RKE)
Systém RKE umožňuje zamknout nebo odemknout
dveře a zadní výklopné dveře až ze vzdálenosti přibližně
10 m pomocí ručního dálkového ovladače s vysílačem
RKE. Vysílač RKE nemusí být namířen na vozidlo, aby se
systém aktivoval.
POZNÁMKA
Při jízdě rychlostí 8 km/h a vyšší
systém nereaguje na žádná tlačítka vysílačů RKE.
(obr. 6)
ODEMKNUTÍ BOČNÍCH DVEŘÍ A ZADNÍCH
VÝKLOPNÝCH DVEŘÍ
Jedním stisknutím a uvolněním tlačítka UNLOCK
(ODEMKNOUT) na vysílači RKE odemknete dveře
(obr. 6)
Dálkový ovladač s vysílačem RKE
13
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

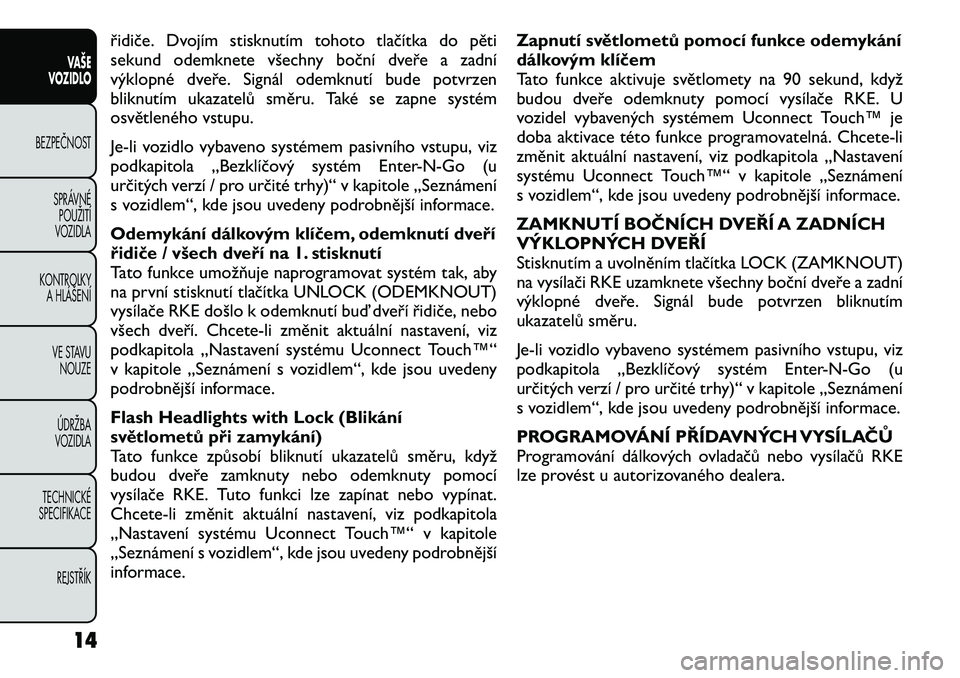

řidiče. Dvojím stisknutím tohoto tlačítka do pěti
sekund odemknete všechny boční dveře a zadní
výklopné dveře. Signál odemknutí bude potvrzen
bliknutím ukazatelů směru. Také se zapne systém
osvětleného vstupu.
Je-li vozidlo vybaveno systémem pasivního vstupu, viz
podkapitola „Bezklíčový systém Enter-N-Go (u
určitých verzí / pro určité trhy)“ v kapitole „Seznámení
s vozidlem“, kde jsou uvedeny podrobnější informace.
Odemykání dálkovým klíčem, odemknutí dveří
řidiče / všech dveří na 1. stisknutí
Tato funkce umožňuje naprogramovat systém tak, aby
na první stisknutí tlačítka UNLOCK (ODEMKNOUT)
vysílače RKE došlo k odemknutí buď dveří řidiče, nebo
všech dveří. Chcete-li změnit aktuální nastavení, viz
podkapitola „Nastavení systému Uconnect Touch™“
v kapitole „Seznámení s vozidlem“, kde jsou uvedeny
podrobnější informace.
Flash Headlights with Lock (Blikání
světlometů při zamykání)
Tato funkce způsobí bliknutí ukazatelů směru, když
budou dveře zamknuty nebo odemknuty pomocí
vysílače RKE. Tuto funkci lze zapínat nebo vypínat.
Chcete-li změnit aktuální nastavení, viz podkapitola
„Nastavení systému Uconnect Touch™“ v kapitole
„Seznámení s vozidlem“, kde jsou uvedeny podrobnější
informace.Zapnutí světlometů pomocí funkce odemykání
dálkovým klíčem
Tato funkce aktivuje světlomety na 90 sekund, když
budou dveře odemknuty pomocí vysílače RKE. U
vozidel vybavených systémem Uconnect Touch™ je
doba aktivace této funkce programovatelná. Chcete-li
změnit aktuální nastavení, viz podkapitola „Nastavení
systému Uconnect Touch™“ v kapitole „Seznámení
s vozidlem“, kde jsou uvedeny podrobnější informace.
ZAMKNUTÍ BOČNÍCH DVEŘÍ A ZADNÍCH
VÝKLOPNÝCH DVEŘÍ
Stisknutím a uvolněním tlačítka LOCK (ZAMKNOUT)
na vysílači RKE uzamknete všechny boční dveře a zadní
výklopné dveře. Signál bude potvrzen bliknutím
ukazatelů směru.
Je-li vozidlo vybaveno systémem pasivního vstupu, viz
podkapitola „Bezklíčový systém Enter-N-Go (u
určitých verzí / pro určité trhy)“ v kapitole „Seznámení
s vozidlem“, kde jsou uvedeny podrobnější informace.
PROGRAMOVÁNÍ PŘÍDAVNÝCH VYSÍLAČŮ
Programování dálkových ovladačů nebo vysílačů RKE
lze provést u autorizovaného dealera.
14
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
