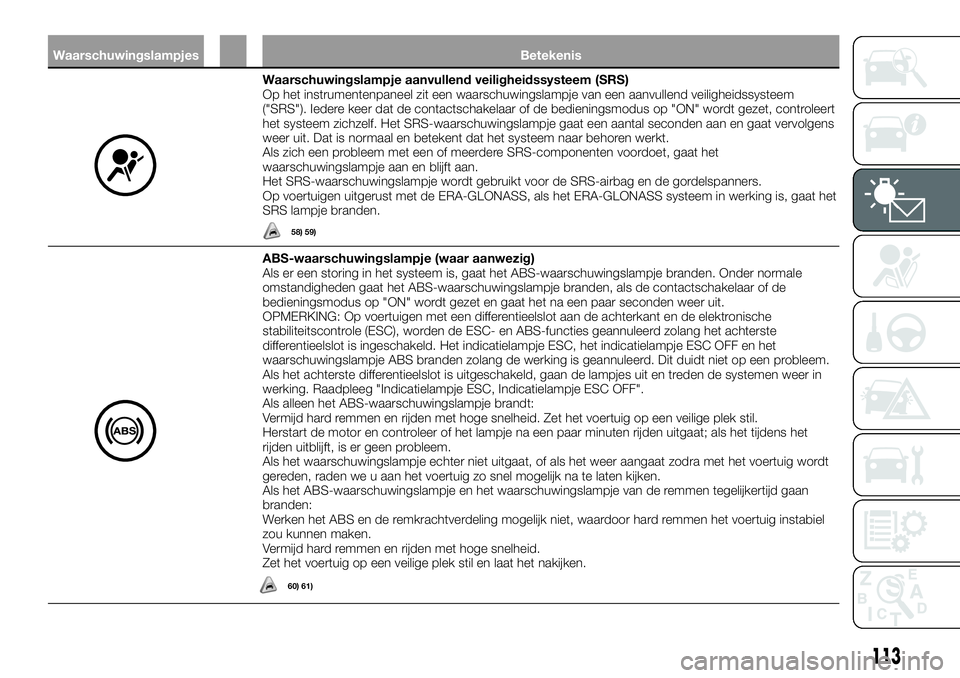

Waarschuwingslampjes Betekenis
Waarschuwingslampje aanvullend veiligheidssysteem (SRS)
Op het instrumentenpaneel zit een waarschuwingslampje van een aanvullend veiligheidssysteem
("SRS"). Iedere keer dat de contactschakelaar of de bedieningsmodus op "ON" wordt gezet, controleert
het systeem zichzelf. Het SRS-waarschuwingslampje gaat een aantal seconden aan en gaat vervolgens
weer uit. Dat is normaal en betekent dat het systeem naar behoren werkt.
Als zich een probleem met een of meerdere SRS-componenten voordoet, gaat het
waarschuwingslampje aan en blijft aan.
Het SRS-waarschuwingslampje wordt gebruikt voor de SRS-airbag en de gordelspanners.
Op voertuigen uitgerust met de ERA-GLONASS, als het ERA-GLONASS systeem in werking is, gaat het
SRS lampje branden.
58) 59)
ABS-waarschuwingslampje (waar aanwezig)
Als er een storing in het systeem is, gaat het ABS-waarschuwingslampje branden. Onder normale
omstandigheden gaat het ABS-waarschuwingslampje branden, als de contactschakelaar of de
bedieningsmodus op "ON" wordt gezet en gaat het na een paar seconden weer uit.
OPMERKING: Op voertuigen met een differentieelslot aan de achterkant en de elektronische
stabiliteitscontrole (ESC), worden de ESC- en ABS-functies geannuleerd zolang het achterste
differentieelslot is ingeschakeld. Het indicatielampje ESC, het indicatielampje ESC OFF en het
waarschuwingslampje ABS branden zolang de werking is geannuleerd. Dit duidt niet op een probleem.
Als het achterste differentieelslot is uitgeschakeld, gaan de lampjes uit en treden de systemen weer in
werking. Raadpleeg "Indicatielampje ESC, Indicatielampje ESC OFF".
Als alleen het ABS-waarschuwingslampje brandt:
Vermijd hard remmen en rijden met hoge snelheid. Zet het voertuig op een veilige plek stil.
Herstart de motor en controleer of het lampje na een paar minuten rijden uitgaat; als het tijdens het
rijden uitblijft, is er geen probleem.
Als het waarschuwingslampje echter niet uitgaat, of als het weer aangaat zodra met het voertuig wordt
gereden, raden we u aan het voertuig zo snel mogelijk na te laten kijken.
Als het ABS-waarschuwingslampje en het waarschuwingslampje van de remmen tegelijkertijd gaan
branden:
Werken het ABS en de remkrachtverdeling mogelijk niet, waardoor hard remmen het voertuig instabiel
zou kunnen maken.
Vermijd hard remmen en rijden met hoge snelheid.
Zet het voertuig op een veilige plek stil en laat het nakijken.
60) 61)
113

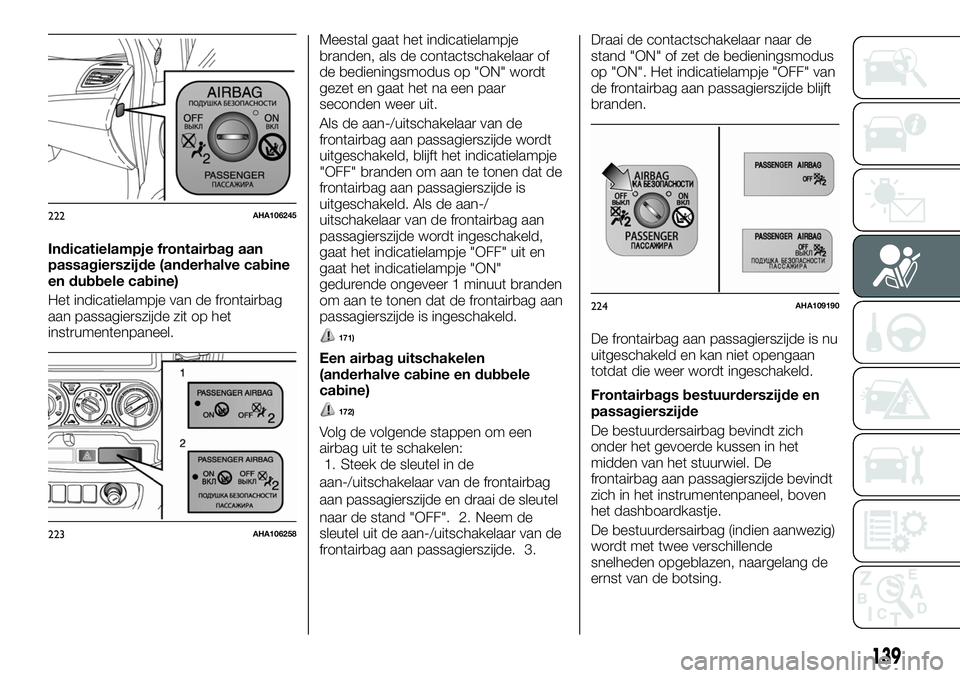

Indicatielampje frontairbag aan
passagierszijde (anderhalve cabine
en dubbele cabine)
Het indicatielampje van de frontairbag
aan passagierszijde zit op het
instrumentenpaneel.Meestal gaat het indicatielampje
branden, als de contactschakelaar of
de bedieningsmodus op "ON" wordt
gezet en gaat het na een paar
seconden weer uit.
Als de aan-/uitschakelaar van de
frontairbag aan passagierszijde wordt
uitgeschakeld, blijft het indicatielampje
"OFF" branden om aan te tonen dat de
frontairbag aan passagierszijde is
uitgeschakeld. Als de aan-/
uitschakelaar van de frontairbag aan
passagierszijde wordt ingeschakeld,
gaat het indicatielampje "OFF" uit en
gaat het indicatielampje "ON"
gedurende ongeveer 1 minuut branden
om aan te tonen dat de frontairbag aan
passagierszijde is ingeschakeld.
171)
Een airbag uitschakelen
(anderhalve cabine en dubbele
cabine)
172)
Volg de volgende stappen om een
airbag uit te schakelen:
1. Steek de sleutel in de
aan-/uitschakelaar van de frontairbag
aan passagierszijde en draai de sleutel
naar de stand "OFF". 2. Neem de
sleutel uit de aan-/uitschakelaar van de
frontairbag aan passagierszijde. 3.Draai de contactschakelaar naar de
stand "ON" of zet de bedieningsmodus
op "ON". Het indicatielampje "OFF" van
de frontairbag aan passagierszijde blijft
branden.
De frontairbag aan passagierszijde is nu
uitgeschakeld en kan niet opengaan
totdat die weer wordt ingeschakeld.
Frontairbags bestuurderszijde en
passagierszijde
De bestuurdersairbag bevindt zich
onder het gevoerde kussen in het
midden van het stuurwiel. De
frontairbag aan passagierszijde bevindt
zich in het instrumentenpaneel, boven
het dashboardkastje.
De bestuurdersairbag (indien aanwezig)
wordt met twee verschillende
snelheden opgeblazen, naargelang de
ernst van de botsing.
222AHA106245
223AHA106258
224AHA109190
139

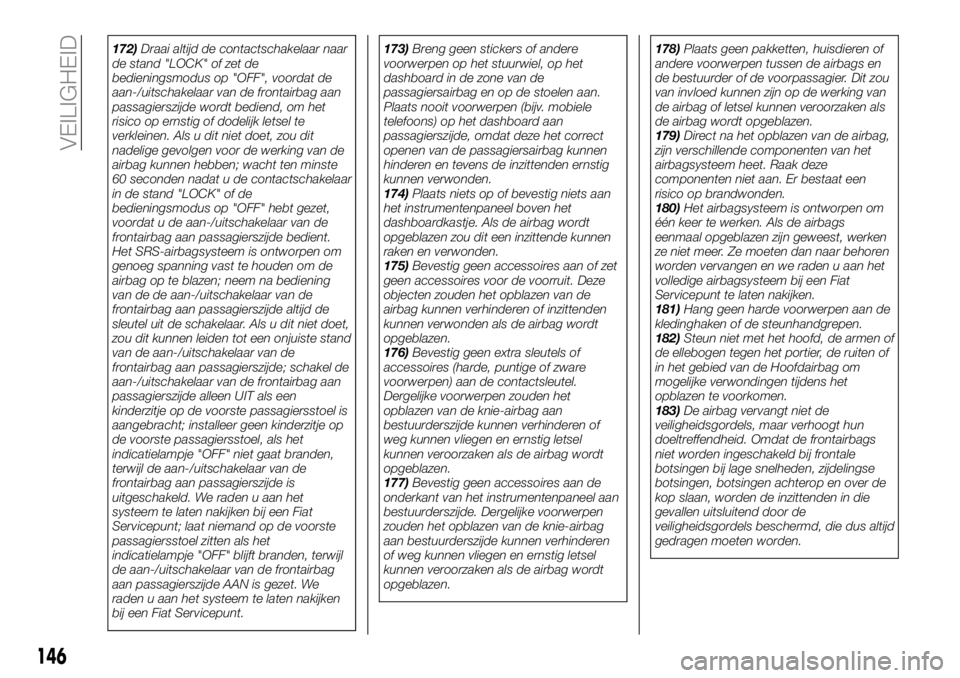

172)Draai altijd de contactschakelaar naar
de stand "LOCK" of zet de
bedieningsmodus op "OFF", voordat de
aan-/uitschakelaar van de frontairbag aan
passagierszijde wordt bediend, om het
risico op ernstig of dodelijk letsel te
verkleinen. Als u dit niet doet, zou dit
nadelige gevolgen voor de werking van de
airbag kunnen hebben; wacht ten minste
60 seconden nadat u de contactschakelaar
in de stand "LOCK" of de
bedieningsmodus op "OFF" hebt gezet,
voordat u de aan-/uitschakelaar van de
frontairbag aan passagierszijde bedient.
Het SRS-airbagsysteem is ontworpen om
genoeg spanning vast te houden om de
airbag op te blazen; neem na bediening
van de de aan-/uitschakelaar van de
frontairbag aan passagierszijde altijd de
sleutel uit de schakelaar. Als u dit niet doet,
zou dit kunnen leiden tot een onjuiste stand
van de aan-/uitschakelaar van de
frontairbag aan passagierszijde; schakel de
aan-/uitschakelaar van de frontairbag aan
passagierszijde alleen UIT als een
kinderzitje op de voorste passagiersstoel is
aangebracht; installeer geen kinderzitje op
de voorste passagiersstoel, als het
indicatielampje "OFF" niet gaat branden,
terwijl de aan-/uitschakelaar van de
frontairbag aan passagierszijde is
uitgeschakeld. We raden u aan het
systeem te laten nakijken bij een Fiat
Servicepunt; laat niemand op de voorste
passagiersstoel zitten als het
indicatielampje "OFF" blijft branden, terwijl
de aan-/uitschakelaar van de frontairbag
aan passagierszijde AAN is gezet. We
raden u aan het systeem te laten nakijken
bij een Fiat Servicepunt.173)Breng geen stickers of andere
voorwerpen op het stuurwiel, op het
dashboard in de zone van de
passagiersairbag en op de stoelen aan.
Plaats nooit voorwerpen (bijv. mobiele
telefoons) op het dashboard aan
passagierszijde, omdat deze het correct
openen van de passagiersairbag kunnen
hinderen en tevens de inzittenden ernstig
kunnen verwonden.
174)Plaats niets op of bevestig niets aan
het instrumentenpaneel boven het
dashboardkastje. Als de airbag wordt
opgeblazen zou dit een inzittende kunnen
raken en verwonden.
175)Bevestig geen accessoires aan of zet
geen accessoires voor de voorruit. Deze
objecten zouden het opblazen van de
airbag kunnen verhinderen of inzittenden
kunnen verwonden als de airbag wordt
opgeblazen.
176)Bevestig geen extra sleutels of
accessoires (harde, puntige of zware
voorwerpen) aan de contactsleutel.
Dergelijke voorwerpen zouden het
opblazen van de knie-airbag aan
bestuurderszijde kunnen verhinderen of
weg kunnen vliegen en ernstig letsel
kunnen veroorzaken als de airbag wordt
opgeblazen.
177)Bevestig geen accessoires aan de
onderkant van het instrumentenpaneel aan
bestuurderszijde. Dergelijke voorwerpen
zouden het opblazen van de knie-airbag
aan bestuurderszijde kunnen verhinderen
of weg kunnen vliegen en ernstig letsel
kunnen veroorzaken als de airbag wordt
opgeblazen.178)Plaats geen pakketten, huisdieren of
andere voorwerpen tussen de airbags en
de bestuurder of de voorpassagier. Dit zou
van invloed kunnen zijn op de werking van
de airbag of letsel kunnen veroorzaken als
de airbag wordt opgeblazen.
179)Direct na het opblazen van de airbag,
zijn verschillende componenten van het
airbagsysteem heet. Raak deze
componenten niet aan. Er bestaat een
risico op brandwonden.
180)Het airbagsysteem is ontworpen om
één keer te werken. Als de airbags
eenmaal opgeblazen zijn geweest, werken
ze niet meer. Ze moeten dan naar behoren
worden vervangen en we raden u aan het
volledige airbagsysteem bij een Fiat
Servicepunt te laten nakijken.
181)Hang geen harde voorwerpen aan de
kledinghaken of de steunhandgrepen.
182)Steun niet met het hoofd, de armen of
de ellebogen tegen het portier, de ruiten of
in het gebied van de Hoofdairbag om
mogelijke verwondingen tijdens het
opblazen te voorkomen.
183)De airbag vervangt niet de
veiligheidsgordels, maar verhoogt hun
doeltreffendheid. Omdat de frontairbags
niet worden ingeschakeld bij frontale
botsingen bij lage snelheden, zijdelingse
botsingen, botsingen achterop en over de
kop slaan, worden de inzittenden in die
gevallen uitsluitend door de
veiligheidsgordels beschermd, die dus altijd
gedragen moeten worden.
146
VEILIGHEID

Vervanging zekering
328) 329) 330) 331) 332) 333)
179)
1. Zet altijd, voordat u een zekering
vervangt, het desbetreffende elektrische
circuit uit en zet de contactschakelaar
in de stand "LOCK" of de
bedieningsmodus op "OFF".
2. Neem de zekeringtrekker (A) uit de
binnenkant van het zekeringenkastje in
de motorruimte.
3. Raadpleeg de tabel met de
belastingscapaciteit van de zekering,
om de zekering te controleren die is
betrokken bij het probleem.B. Zekering OK
C. Zekering gesprongen
Opmerking Als een systeem niet werkt
maar de zekering die bij dat systeem
hoort intact is, zou er sprake kunnen
zijn van een storing elders in het
systeem. We raden u aan het voertuig
na te laten kijken.
4. Zet met de zekeringtrekker een
nieuwe zekering met hetzelfde
vermogen erin.
BELANGRIJK
328)Vervang een zekering nooit door een
exemplaar met een grotere stroomsterkte
(ampère); BRANDGEVAAR. Als een
hoofdzekering (MEGA-FUSE, MIDIFUSE)
doorbrandt, neem dan contact op met het
Fiat Servicenetwerk.
329)Als de nieuwe zekering weer binnen
korte tijd springt, raden we u aan het
elektrische systeem te laten nakijken om de
oorzaak te achterhalen en het probleem te
verhelpen.
330)Gebruik nooit een zekering met een
grotere capaciteit dan gespecificeerd, of
een alternatief (zoals een kabel of folie).
Hierdoor zou de bedrading van het circuit
oververhit kunnen raken en brand kunnen
veroorzaken.
331)Vervang een doorgebrande zekering
nooit door metalen draden of ander
materiaal.
332)Controleer voordat een zekering
wordt vervangen, of de contactsleutel
verwijderd is en of alle stroomverbruikers
uitstaan en/of zijn ontkoppeld.
333)Als een hoofdzekering voor
veiligheidssystemen (airbagsysteem,
remsysteem), vermogenssystemen
(motorsysteem, transmissiesysteem) of de
stuurinrichting doorbrandt, neem dan
contact op met het Fiat Servicenetwerk.
416AA0109871
417AA0110129
418AA0087304
255

Krachtbegrenzer.............121
Laadruimte.................83
Label met sleutelnummer........14
Lampen vervangen...........256
Luchtfilter..................75
Luchtroosters................61
Make-upspiegel.............86
Motorkoelvloeistof............276
Motorolie..................275
Motorruimte.................81
Motorschakelaar..............27
Motorspecificaties............297
Multi-informatiedisplay..........97
Niveaus controleren..........273
Nivelleringsschakelaar koplampen . . .52
Noodstart.................227
Opbergvakken..............88
Ophanghaakje...............90
Oververhitting van de motor......229
Parkeerrem................159
Parkeren..................160
Pech met het voertuig.........226
Periodieke controles..........272
Plafondhandgreep.............90
Portieren...................30
Remvloeistof...............279Rijden, alcohol en drugs........156
Rijhulpsysteem..............152
Rijstrookwaarschuwing (LDW). . . .211
Ruit......................77
Ruitensproeiervloeistof.........278
Ruitenwisser................57
SBR-systeem..............119
Schakelaar alarmknipperlichten....53
Schakelaar mistlampen.........53
Schakelaar ruitenwisser en
-sproeier.................57
Slepen...................243
Sleutels...................14
Smeltzekeringen.............248
Snelheidsbegrenzer...........205
Sport-functie...............171
Start&Stop-systeem...........165
Stoelen....................37
Stoelverstelling...............37
Stopcontact................87
Stuurbekrachtigingsolie.........280
Stuurslot...................43
Stuurwiel...................43
Super Select 4WD II...........183
Veilige rijtechnieken...........156Veiligheidsgordels
Gebruik
................117
veiligheidssystemen...........148
Veranderingen/wijzigingen aan het
voertuig..................5
Verwarming / handmatige
airconditioning.............64
Vloeistoffen en smeermiddelen. . . .316
Voertuigprestaties............305
Voorstoelen.................37
Voorzorgsmaatregelen voor
onderhoud...............266
Voorzorgsmaatregelen voor
voertuigverzorging..........285
Vulinhouden................313
Waarschuwingen voor gebruik van
voertuigen met
vierwielaandrijving..........197
Werking van de turbocompressor . .165
Werking van de vierwielaandrijving . .193
Wisserblad vervangen.........283
Zekeringen................248
Zijairbags.................142
Zonnekleppen...............85
Zuinig rijden................155
ALFABETISCH REGISTER
Largo Senatore G. Agnelli, 3 - 10040
Volvera - Torino (Itali ) FCA Italy S.p.A. - MOPAR
- Technical Services - ServiceEngineering
Druknummer 603.91.224NL -03/2017 - 2 ë
Editie
