FIAT FULLBACK 2017 Knjižica za upotrebu i održavanje (in Serbian)

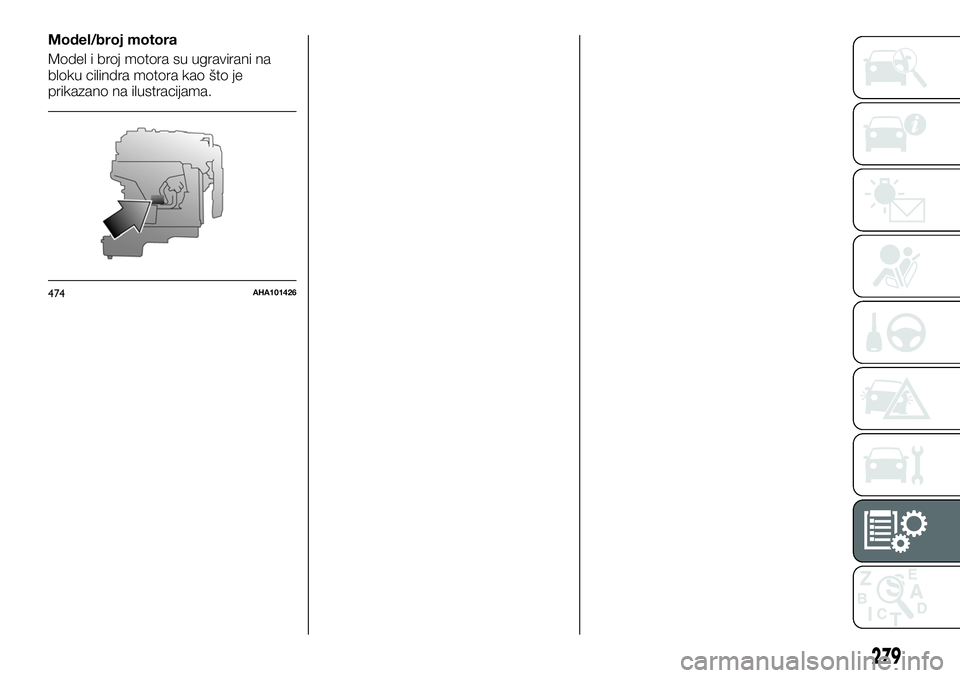

Model/broj motora
Model i broj motora su ugravirani na
bloku cilindra motora kao što je
prikazano na ilustracijama.
474AHA101426
279

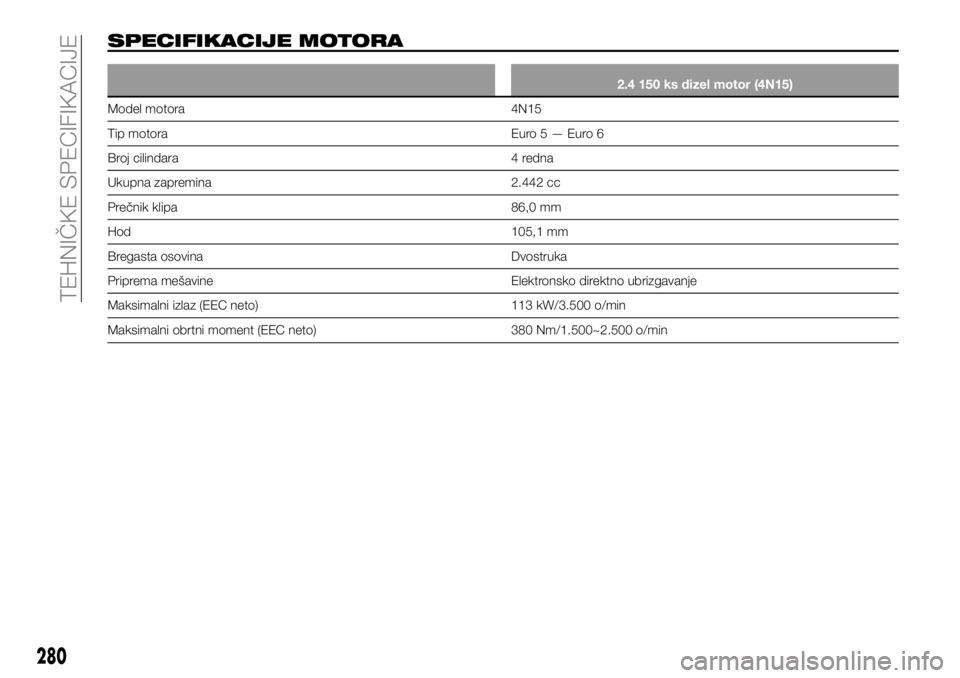

SPECIFIKACIJE MOTORA
2.4 150 ks dizel motor (4N15)
Model motora 4N15
Tip motora Euro5—Euro6
Broj cilindara 4 redna
Ukupna zapremina 2.442 cc
Prečnik klipa 86,0 mm
Hod 105,1 mm
Bregasta osovina Dvostruka
Priprema mešavine Elektronsko direktno ubrizgavanje
Maksimalni izlaz (EEC neto) 113 kW/3.500 o/min
Maksimalni obrtni moment (EEC neto) 380 Nm/1.500~2.500 o/min
280
TEHNIČKE SPECIFIKACIJE

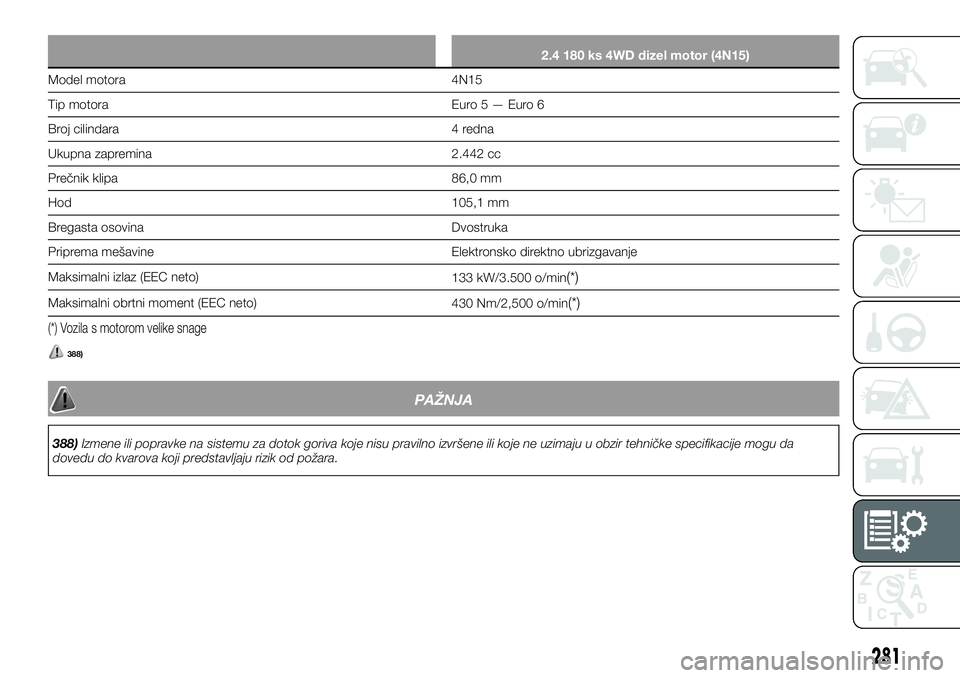

2.4 180 ks 4WD dizel motor (4N15)
Model motora 4N15
Tip motora Euro5—Euro6
Broj cilindara 4 redna
Ukupna zapremina 2.442 cc
Prečnik klipa 86,0 mm
Hod 105,1 mm
Bregasta osovina Dvostruka
Priprema mešavine Elektronsko direktno ubrizgavanje
Maksimalni izlaz (EEC neto)
133 kW/3.500 o/min
(*)
Maksimalni obrtni moment (EEC neto)
430 Nm/2,500 o/min(*)
(*) Vozila s motorom velike snage
388)
PAŽNJA
388)Izmene ili popravke na sistemu za dotok goriva koje nisu pravilno izvršene ili koje ne uzimaju u obzir tehničke specifikacije mogu da
dovedu do kvarova koji predstavljaju rizik od požara.
281

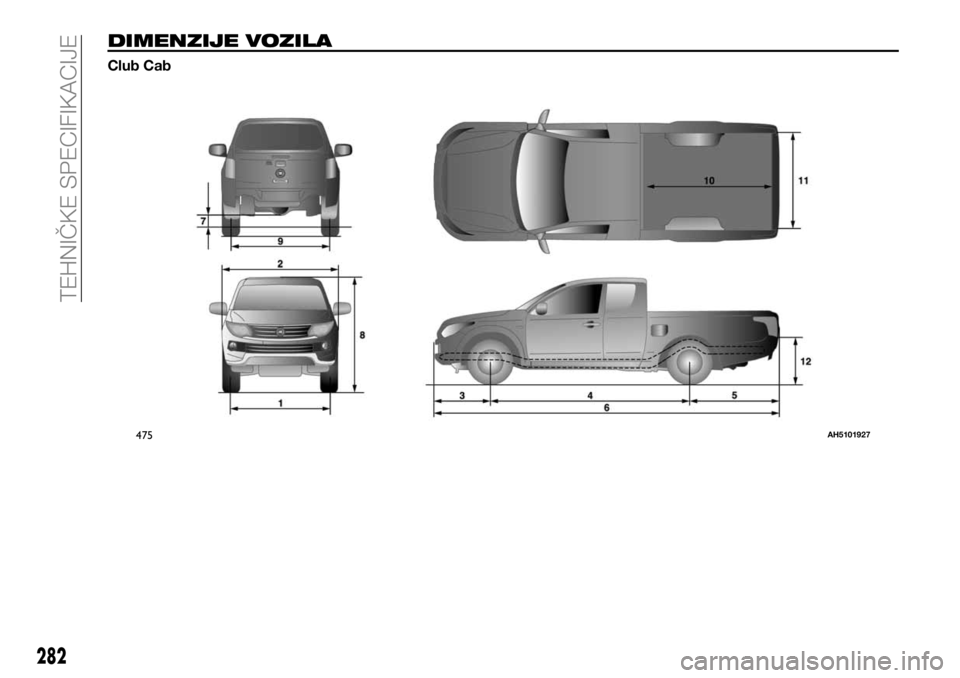

DIMENZIJE VOZILA
Club Cab
475AH5101927
282

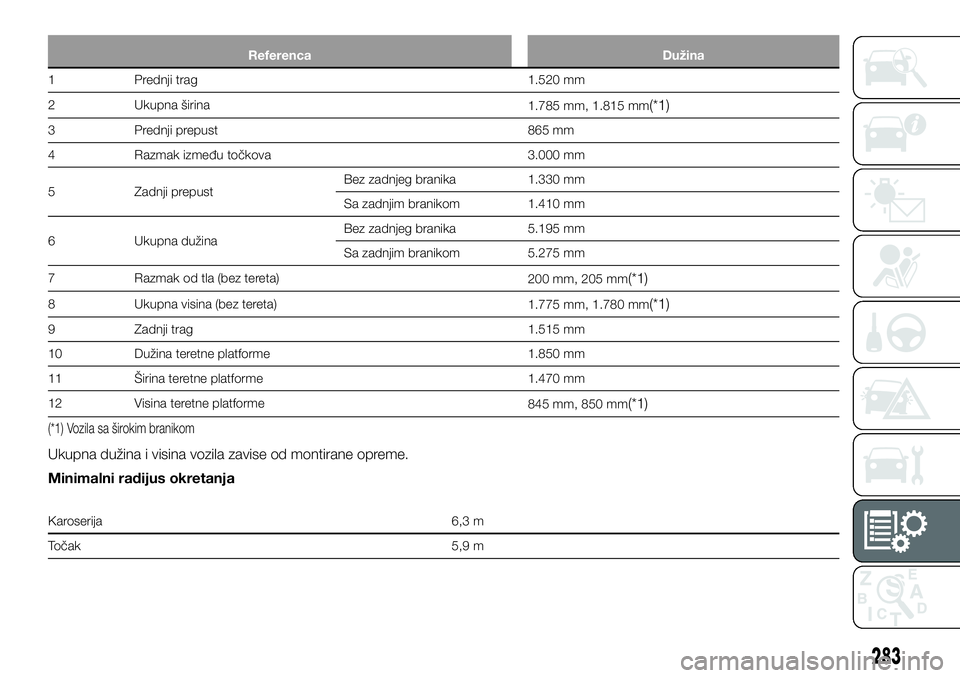

TEHNIČKE SPECIFIKACIJE

Referenca Dužina
1 Prednji trag 1.520 mm
2 Ukupna širina
1.785 mm, 1.815 mm
(*1)
3 Prednji prepust 865 mm
4 Razmak između točkova 3.000 mm
5 Zadnji prepustBez zadnjeg branika 1.330 mm
Sa zadnjim branikom 1.410 mm
6 Ukupna dužinaBez zadnjeg branika 5.195 mm
Sa zadnjim branikom 5.275 mm
7 Razmak od tla (bez tereta)
200 mm, 205 mm
(*1)
8 Ukupna visina (bez tereta)
1.775 mm, 1.780 mm(*1)
9 Zadnji trag 1.515 mm
10 Dužina teretne platforme 1.850 mm
11 Širina teretne platforme 1.470 mm
12 Visina teretne platforme
845 mm, 850 mm
(*1)
(*1) Vozila sa širokim branikom
Ukupna dužina i visina vozila zavise od montirane opreme.
Minimalni radijus okretanja
Karoserija 6,3 m
Točak 5,9 m
283

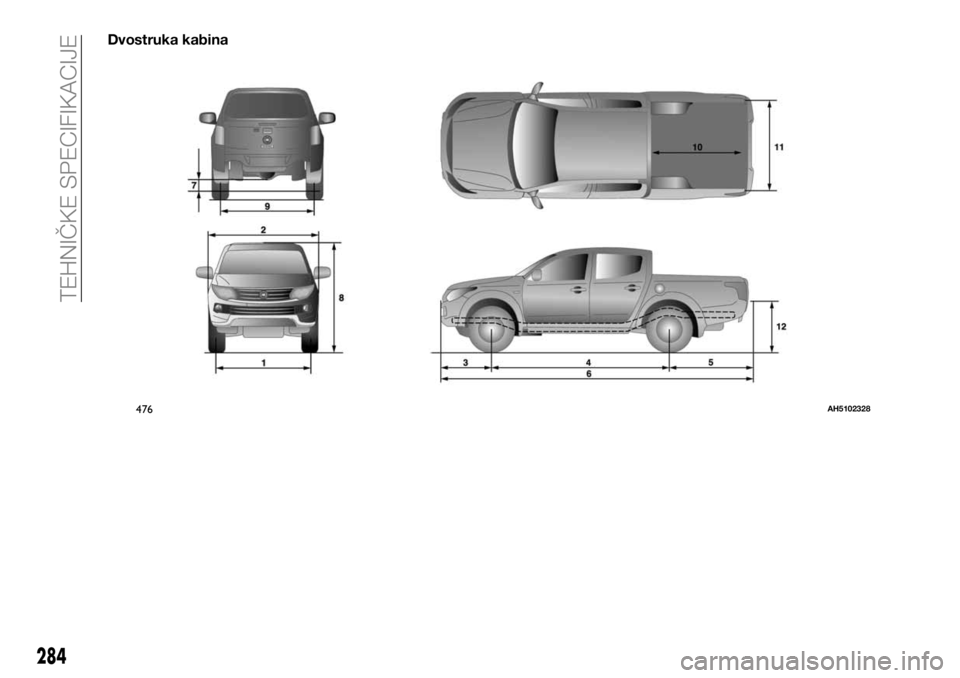

Dvostruka kabina
476AH5102328
284

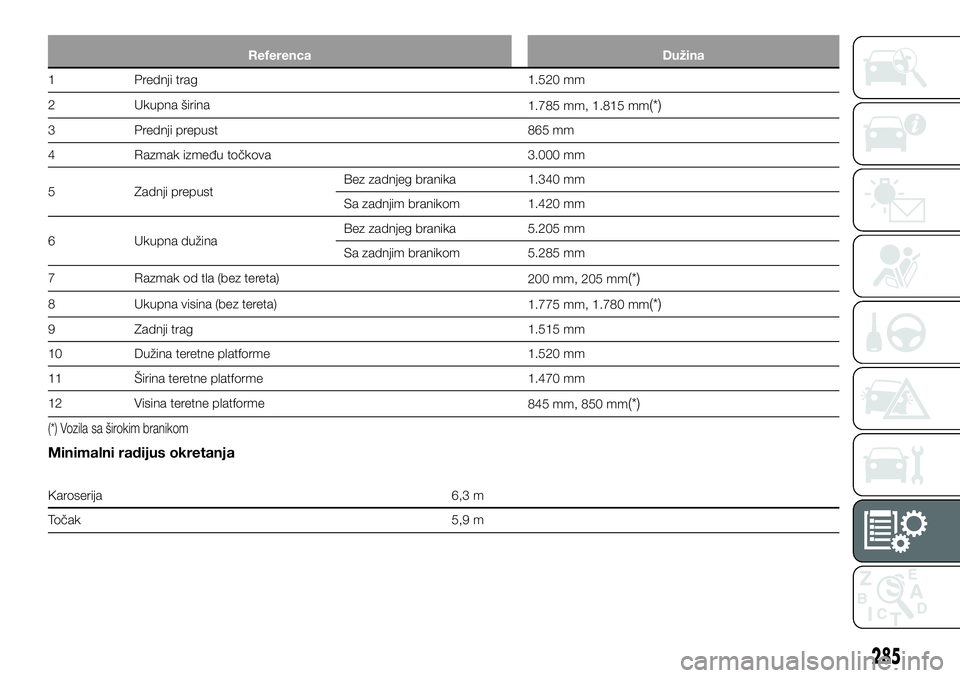

TEHNIČKE SPECIFIKACIJE

Referenca Dužina
1 Prednji trag 1.520 mm
2 Ukupna širina
1.785 mm, 1.815 mm
(*)
3 Prednji prepust 865 mm
4 Razmak između točkova 3.000 mm
5 Zadnji prepustBez zadnjeg branika 1.340 mm
Sa zadnjim branikom 1.420 mm
6 Ukupna dužinaBez zadnjeg branika 5.205 mm
Sa zadnjim branikom 5.285 mm
7 Razmak od tla (bez tereta)
200 mm, 205 mm
(*)
8 Ukupna visina (bez tereta)
1.775 mm, 1.780 mm(*)
9 Zadnji trag 1.515 mm
10 Dužina teretne platforme 1.520 mm
11 Širina teretne platforme 1.470 mm
12 Visina teretne platforme
845 mm, 850 mm
(*)
(*) Vozila sa širokim branikom
Minimalni radijus okretanja
Karoserija 6,3 m
Točak 5,9 m
285

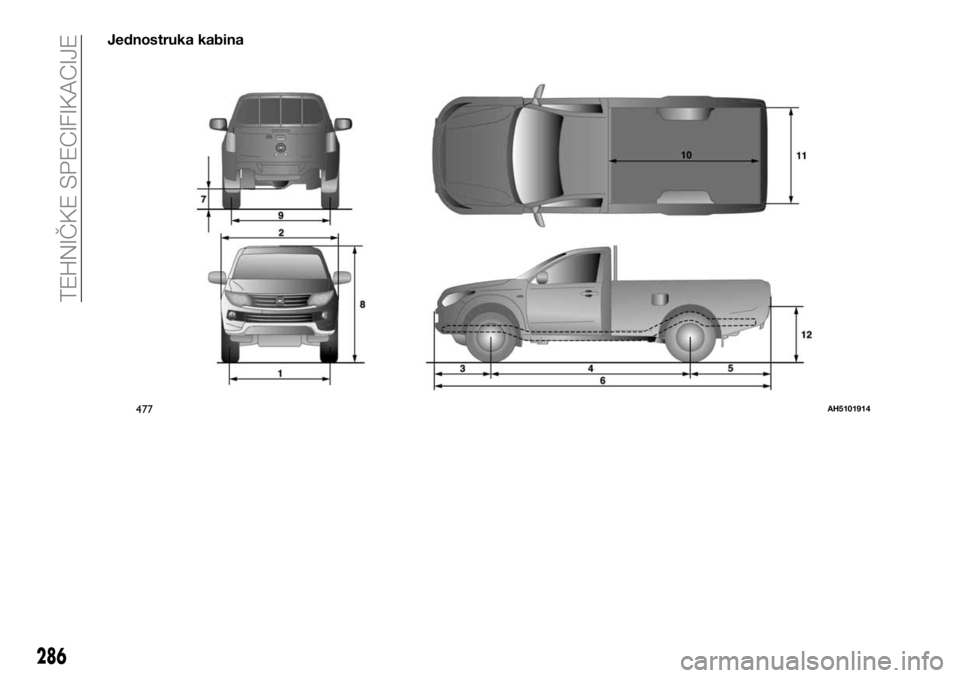

Jednostruka kabina
477AH5101914
286

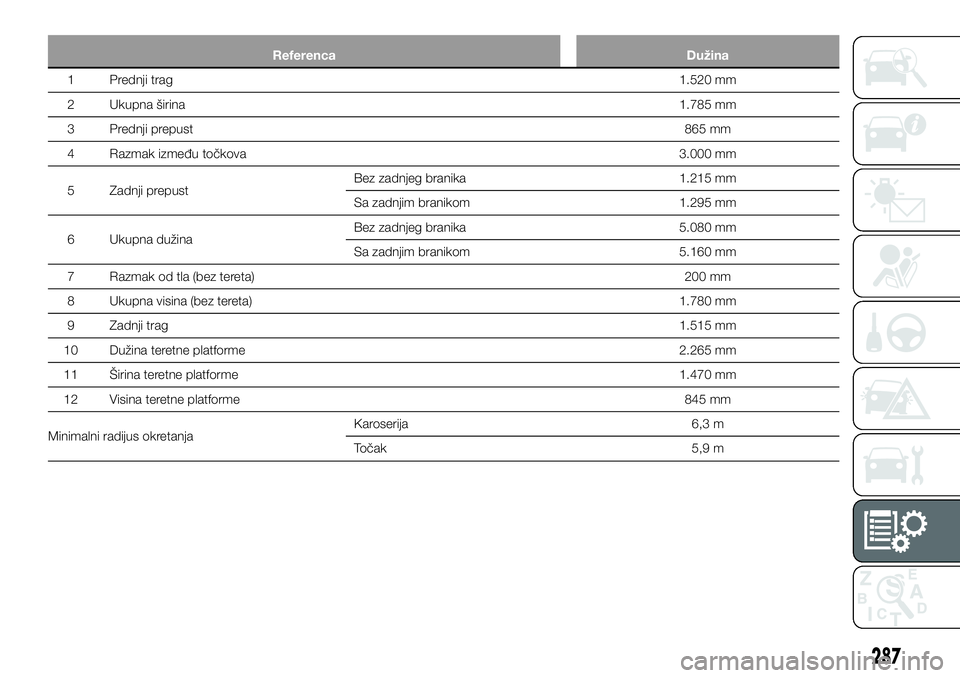

TEHNIČKE SPECIFIKACIJE

Referenca Dužina
1 Prednji trag1.520 mm
2 Ukupna širina1.785 mm
3 Prednji prepust865 mm
4 Razmak između točkova3.000 mm
5 Zadnji prepustBez zadnjeg branika 1.215 mm
Sa zadnjim branikom 1.295 mm
6 Ukupna dužinaBez zadnjeg branika 5.080 mm
Sa zadnjim branikom 5.160 mm
7 Razmak od tla (bez tereta)200 mm
8 Ukupna visina (bez tereta)1.780 mm
9 Zadnji trag1.515 mm
10 Dužina teretne platforme2.265 mm
11 Širina teretne platforme1.470 mm
12 Visina teretne platforme845 mm
Minimalni radijus okretanjaKaroserija 6,3 m
Točak 5,9 m
287

PERFORMANSE VOZILA
Single cab
Maksimalna brzina 169 km/h
Club Cab
Vozila bez širokog branika Vozila sa širokim branikom
Maksimalna brzina 169 km/h 179 km/h
Double cab
Vozila bez širokog branikaVozila sa širokim branikom
M/T A/T
Maksimalna brzina 169 km/h174 km/h
179 km/h173 km/h
177 km/h(1)
(1)Vozila s motorom velike snage
288
