OMISTAJAN KÄSIKIRJAN KÄYTTÄMINEN
KÄYTTÖOHJEET
Ajoneuvon suuntaa koskevat ohjeet (vasen/oikea tai eteenpäin/taaksepäin) tarkoittavat suuntaa kuljettajan istuimelta katsottuna.
Tekstissä määritellään erikoistapaukset, joihin nämä säännöt eivät päde.
Omistajan käsikirjan kuvat annetaan vain esimerkkeinä: tämä tarkoittaa, että jotkin kuvan osat eivät ehkä vastaa auton oikeaa
rakennetta. Lisäksi ohjekirja on laadittu ajoneuvoille, joissa on vasemmanpuoleinen ohjaus. Siksi on mahdollista, että
ajoneuvoissa, joissa on oikeanpuoleinen ohjaus, jotkin hallintalaitteiden sijainnit tai rakenne ei ole täsmälleen peilikuva kuvan
suhteen.
Tämän Omistajan oppaan lopussa olevasta hakemistosta löydät tarvittavat tiedot sisältävän luvun.
Luvut voidaan tunnistaa nopeasti kukin parittoman sivun reunassa olevista graafisista välilehdistä. Muutama sivu eteenpäin
löydät selitteen, jossa kerrotaan lukujen järjestys ja vastaavat välilehtien merkinnät. Nykyisen luvun tekstikuvaus löytyy joka
tapauksessa kultakin parilliselta sivulta.
Omistajan käsikirjassa esiintyvät lyhenteet:
LHD— Left-Hand Drive (Ohjausjärjestelmä vasemmalla)
RHD— Right-Hand Drive (Ohjausjärjestelmä oikealla)
M/T— Manual Transmission (Manuaalivaihteisto)
A/T— Automatic Transmission (Automaattivaihteisto)
Tämä ohjekirja kuvaa toimenpiteet ajoneuvoille, vasemmalla ja oikealla olevilla ohjausjärjestelmille. Kuvat edustavat vasemmalla
sijaitsevaa ohjausjärjestelmää. Kohdasta riippuen saatetaan kuitenkin näyttää myös oikealla olevan ohjausjärjestelmän kuvia.

Nro Määrä Voiteluaineet
3 KytkinnesteTarpeen
mukaanDOT4
TUTELA TOP 4/SContractual Technical Reference nro
F005.F15
4 MoottoriöljyÖljypohja 8,0 litraa
SELENIA MULTIPOWER C3Contractual Technical
Reference nro F129.F11 Öljysuodatin 0,3 litraa
Öljynjäähdytin 0,1 litraa
5 OhjaustehostusTarpeen
mukaanTUTELA GI/ZContractual Technical Reference nro
F001.A16
6 Lasinpesuneste 4,2 litraaPETRONAS DURANCE SC 35Contractual Technical
Reference nro F001.D16
Automaattivaihteiston öljy 10,9 litraaTUTELA TRANSMISSION GI/PAContractual Technical
Reference nro F001.A16
Manuaalivaihteiston öljy 5M/T
(1)2,2 litraaTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference nro F001.A16
Manuaalivaihteiston öljy 6M/T
(1)TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference nro F002.A16
SiirtoöljySuper select 4WD II 1,34 litraa5M/T:TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference nro F001.A16
6M/T, A/T:TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference nro F002.A16 Easy select 4WD 1,15 litraa
Tasauspyörästön öljy2WD 2,3 litraaTUTELA TRANSMISSION AXLE ZContractual
Technical Reference nro F002.A16
4WDEtu 1,2 litraa
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference nro F003.A16
Taka 2,3 litraa
(1) Jos kuuluu varustukseen
288
TEKNISET TIEDOT

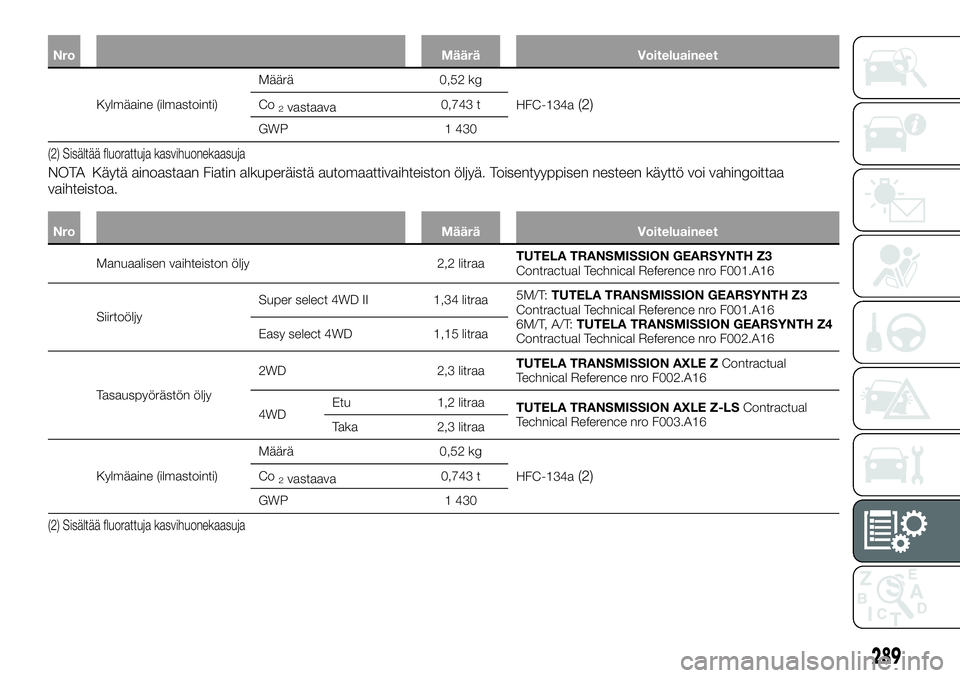

Nro Määrä Voiteluaineet
Kylmäaine (ilmastointi)Määrä 0,52 kg
HFC-134a(2)Co2vastaava0,743 t
GWP 1 430
(2) Sisältää fluorattuja kasvihuonekaasuja
NOTA Käytä ainoastaan Fiatin alkuperäistä automaattivaihteiston öljyä. Toisentyyppisen nesteen käyttö voi vahingoittaa
vaihteistoa.
Nro Määrä Voiteluaineet
Manuaalisen vaihteiston öljy 2,2 litraaTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference nro F001.A16
SiirtoöljySuper select 4WD II 1,34 litraa5M/T:TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference nro F001.A16
6M/T, A/T:TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference nro F002.A16 Easy select 4WD 1,15 litraa
Tasauspyörästön öljy2WD 2,3 litraaTUTELA TRANSMISSION AXLE ZContractual
Technical Reference nro F002.A16
4WDEtu 1,2 litraa
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference nro F003.A16
Taka 2,3 litraa
Kylmäaine (ilmastointi)Määrä 0,52 kg
HFC-134a
(2)Co2vastaava0,743 t
GWP 1 430
(2) Sisältää fluorattuja kasvihuonekaasuja
289

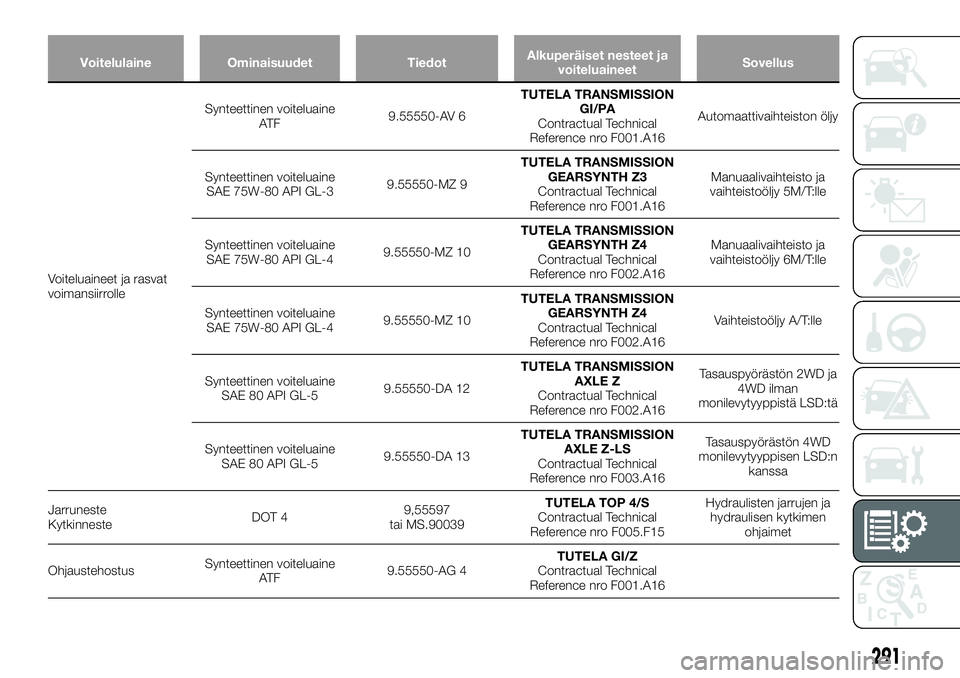

Voitelulaine Ominaisuudet TiedotAlkuperäiset nesteet ja
voiteluaineetSovellus
Voiteluaineet ja rasvat
voimansiirrolleSynteettinen voiteluaine
AT F9.55550-AV 6TUTELA TRANSMISSION
GI/PA
Contractual Technical
Reference nro F001.A16Automaattivaihteiston öljy
Synteettinen voiteluaine
SAE 75W-80 API GL-39.55550-MZ 9TUTELA TRANSMISSION
GEARSYNTH Z3
Contractual Technical
Reference nro F001.A16Manuaalivaihteisto ja
vaihteistoöljy 5M/T:lle
Synteettinen voiteluaine
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference nro F002.A16Manuaalivaihteisto ja
vaihteistoöljy 6M/T:lle
Synteettinen voiteluaine
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference nro F002.A16Vaihteistoöljy A/T:lle
Synteettinen voiteluaine
SAE 80 API GL-59.55550-DA 12TUTELA TRANSMISSION
AXLE Z
Contractual Technical
Reference nro F002.A16Tasauspyörästön 2WD ja
4WD ilman
monilevytyyppistä LSD:tä
Synteettinen voiteluaine
SAE 80 API GL-59.55550-DA 13TUTELA TRANSMISSION
AXLE Z-LS
Contractual Technical
Reference nro F003.A16Tasauspyörästön 4WD
monilevytyyppisen LSD:n
kanssa
Jarruneste
KytkinnesteDOT 49,55597
tai MS.90039TUTELA TOP 4/S
Contractual Technical
Reference nro F005.F15Hydraulisten jarrujen ja
hydraulisen kytkimen
ohjaimet
OhjaustehostusSynteettinen voiteluaine
AT F9.55550-AG 4TUTELA GI/Z
Contractual Technical
Reference nro F001.A16
291
