FIAT FULLBACK 2017 Руководство по эксплуатации и техобслуживанию (in Russian)

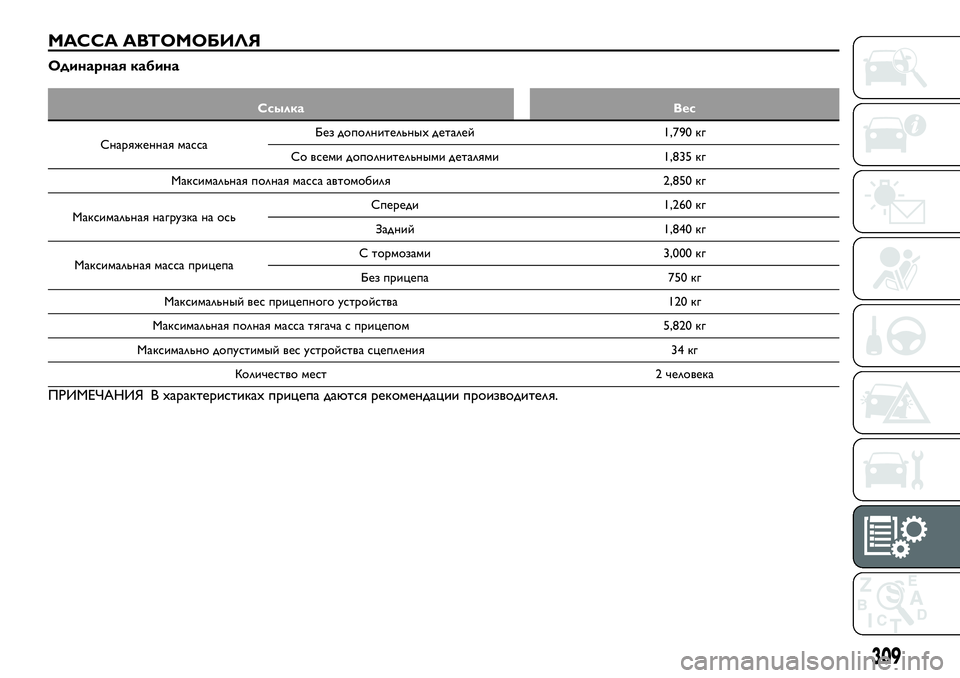

МАССА АВТОМОБИЛЯ
Одинарная кабина
Ссылка Вес
Снаряженная массаБез дополнительных деталей 1,790 кг
Со всеми дополнительными деталями 1,835 кг
Максимальная полная масса автомобиля 2,850 кг
Максимальная нагрузка на осьСпереди 1,260 кг
Задний 1,840 кг
Максимальная масса прицепаС тормозами 3,000 кг
Без прицепа 750 кг
Максимальный вес прицепного устройства 120 кг
Максимальная полная масса тягача с прицепом 5,820 кг
Максимально допустимый вес устройства сцепления 34 кг
Количество мест 2 человека
ПРИМЕЧАНИЯ В характеристиках прицепа даются рекомендации производителя.
309

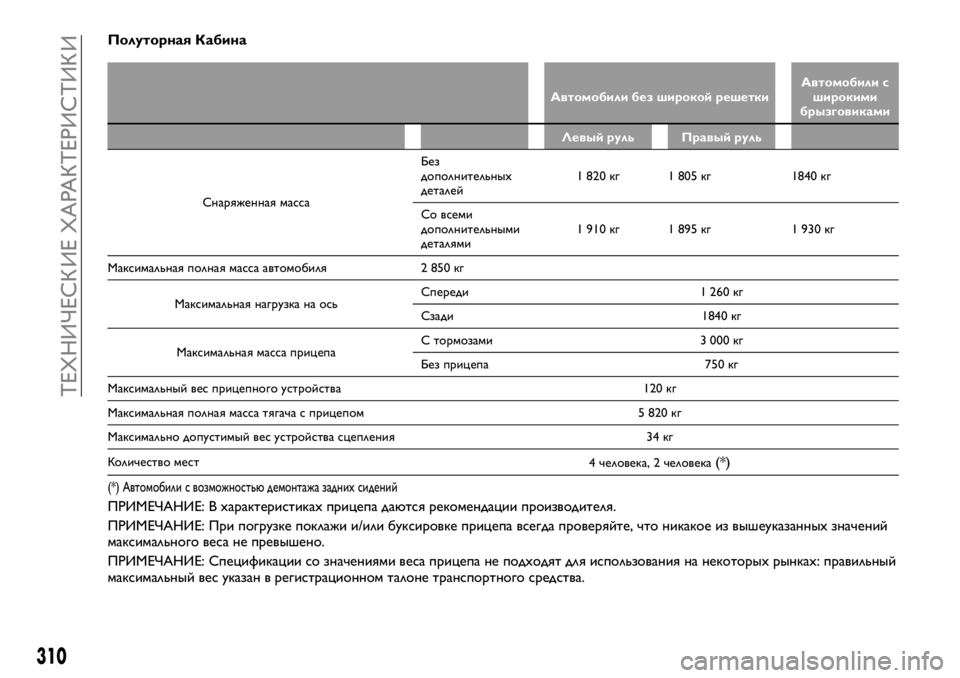

Полуторная Кабина
Автомобили без широкой решеткиАвтомобили с
широкими
брызговиками
Левый руль Правый руль
Снаряженная массаБез
дополнительных
деталей1 820 кг 1 805 кг 1840 кг
Со всеми
дополнительными
деталями1 910 кг 1 895 кг 1 930 кг
Максимальная полная масса автомобиля 2 850 кг
Максимальная нагрузка на осьСпереди 1 260 кг
Сзади 1840 кг
Максимальная масса прицепаС тормозами 3 000 кг
Без прицепа 750 кг
Максимальный вес прицепного устройства 120 кг
Максимальная полная масса тягача с прицепом 5 820 кг
Максимально допустимый вес устройства сцепления 34 кг
Количество мест
4 человека, 2 человека
(*)
(*) Автомобили с возможностью демонтажа задних сидений
ПРИМЕЧАНИЕ: В характеристиках прицепа даются рекомендации производителя.
ПРИМЕЧАНИЕ: При погрузке поклажи и/или буксировке прицепа всегда проверяйте, что никакое из вышеуказанных значений
максимального веса не превышено.
ПРИМЕЧАНИЕ: Спецификации со значениями веса прицепа не подходят для использования на некоторых рынках: правильный
максимальный вес указан в регистрационном талоне транспортного средства.
310
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

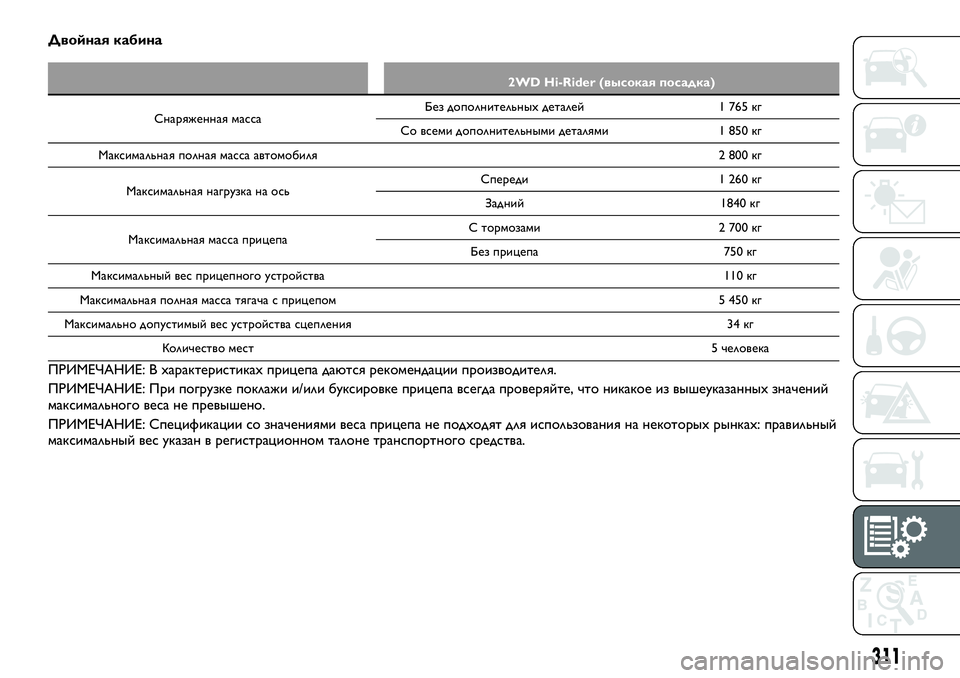

Двойная кабина
2WD Hi-Rider (высокая посадка)
Снаряженная массаБез дополнительных деталей 1 765 кг
Со всеми дополнительными деталями 1 850 кг
Максимальная полная масса автомобиля 2 800 кг
Максимальная нагрузка на осьСпереди 1 260 кг
Задний 1840 кг
Максимальная масса прицепаС тормозами 2 700 кг
Без прицепа 750 кг
Максимальный вес прицепного устройства 110 кг
Максимальная полная масса тягача с прицепом 5 450 кг
Максимально допустимый вес устройства сцепления 34 кг
Количество мест5 человека
ПРИМЕЧАНИЕ: В характеристиках прицепа даются рекомендации производителя.
ПРИМЕЧАНИЕ: При погрузке поклажи и/или буксировке прицепа всегда проверяйте, что никакое из вышеуказанных значений
максимального веса не превышено.
ПРИМЕЧАНИЕ: Спецификации со значениями веса прицепа не подходят для использования на некоторых рынках: правильный
максимальный вес указан в регистрационном талоне транспортного средства.
311

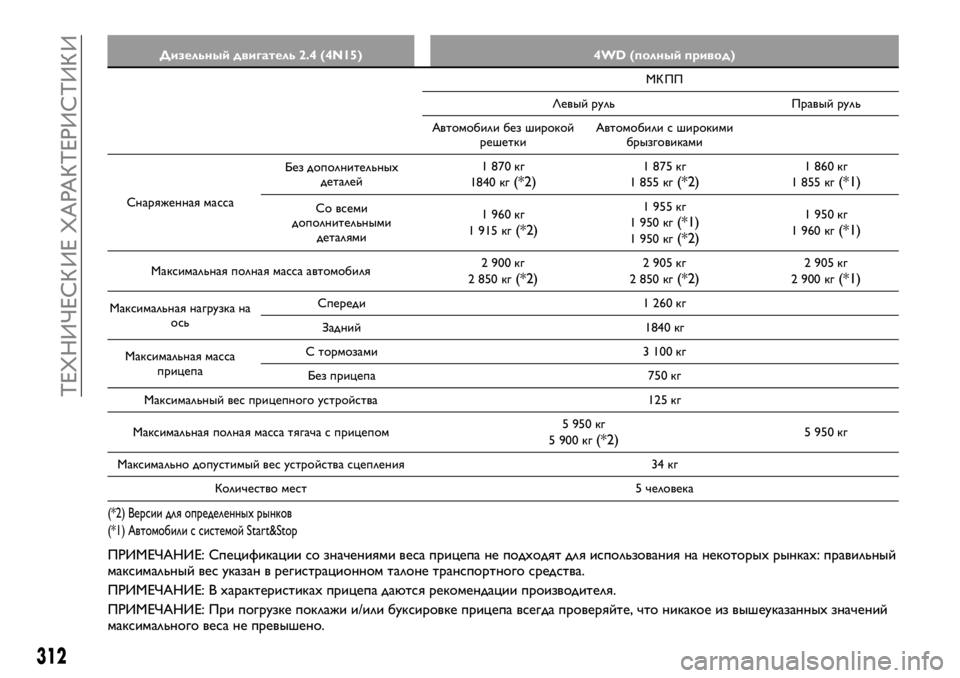

Дизельный двигатель 2.4 (4N15) 4WD (полный привод)
МК ПП
Левый руль Правый руль
Автомобили без широкой
решеткиАвтомобили с широкими
брызговиками
Снаряженная массаБез дополнительных
деталей1 870 кг
1840 кг
(*2)1 875 кг
1 855 кг(*2)1 860 кг
1 855 кг(*1)
Со всеми
дополнительными
деталями1 960 кг
1 915 кг
(*2)
1 955 кг
1 950 кг(*1)1 950 кг(*2)
1 950 кг
1 960 кг(*1)
Максимальная полная масса автомобиля2 900 кг
2 850 кг(*2)2 905 кг
2 850 кг(*2)2 905 кг
2 900 кг(*1)
Максимальная нагрузка на
осьСпереди 1 260 кг
Задний 1840 кг
Максимальная масса
прицепаС тормозами 3 100 кг
Без прицепа 750 кг
Максимальный вес прицепного устройства 125 кг
Максимальная полная масса тягача с прицепом5 950 кг
5 900 кг
(*2)5 950 кг
Максимально допустимый вес устройства сцепления 34 кг
Количество мест 5 человека
(*2) Версии для определенных рынков
(*1) Автомобили с системой Start&Stop
ПРИМЕЧАНИЕ: Спецификации со значениями веса прицепа не подходят для использования на некоторых рынках: правильный
максимальный вес указан в регистрационном талоне транспортного средства.
ПРИМЕЧАНИЕ: В характеристиках прицепа даются рекомендации производителя.
ПРИМЕЧАНИЕ: При погрузке поклажи и/или буксировке прицепа всегда проверяйте, что никакое из вышеуказанных значений
максимального веса не превышено.
312
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

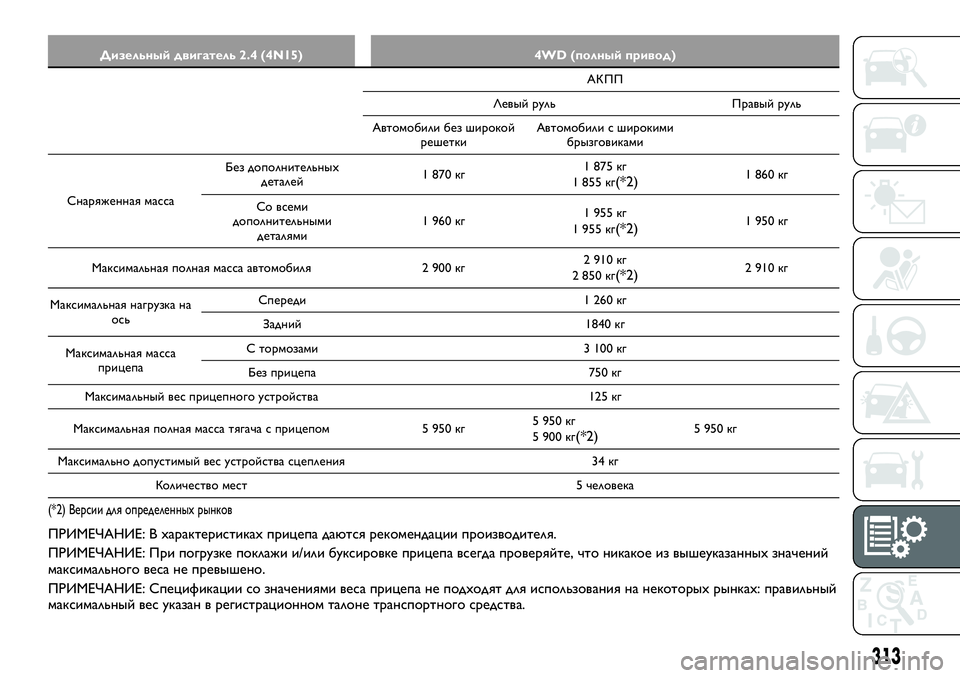

Дизельный двигатель 2.4 (4N15) 4WD (полный привод)
АК ПП
Левый руль Правый руль
Автомобили без широкой
решеткиАвтомобили с широкими
брызговиками
Снаряженная массаБез дополнительных
деталей1 870 кг1 875 кг
1 855 кг
(*2)1 860 кг
Со всеми
дополнительными
деталями1 960 кг1 955 кг
1 955 кг
(*2)1 950 кг
Максимальная полная масса автомобиля 2 900 кг2 910 кг
2 850 кг
(*2)2 910 кг
Максимальная нагрузка на
осьСпереди 1 260 кг
Задний 1840 кг
Максимальная масса
прицепаС тормозами 3 100 кг
Без прицепа 750 кг
Максимальный вес прицепного устройства 125 кг
Максимальная полная масса тягача с прицепом 5 950 кг5 950 кг
5 900 кг
(*2)5 950 кг
Максимально допустимый вес устройства сцепления 34 кг
Количество мест 5 человека
(*2) Версии для определенных рынков
ПРИМЕЧАНИЕ: В характеристиках прицепа даются рекомендации производителя.
ПРИМЕЧАНИЕ: При погрузке поклажи и/или буксировке прицепа всегда проверяйте, что никакое из вышеуказанных значений
максимального веса не превышено.
ПРИМЕЧАНИЕ: Спецификации со значениями веса прицепа не подходят для использования на некоторых рынках: правильный
максимальный вес указан в регистрационном талоне транспортного средства.
313

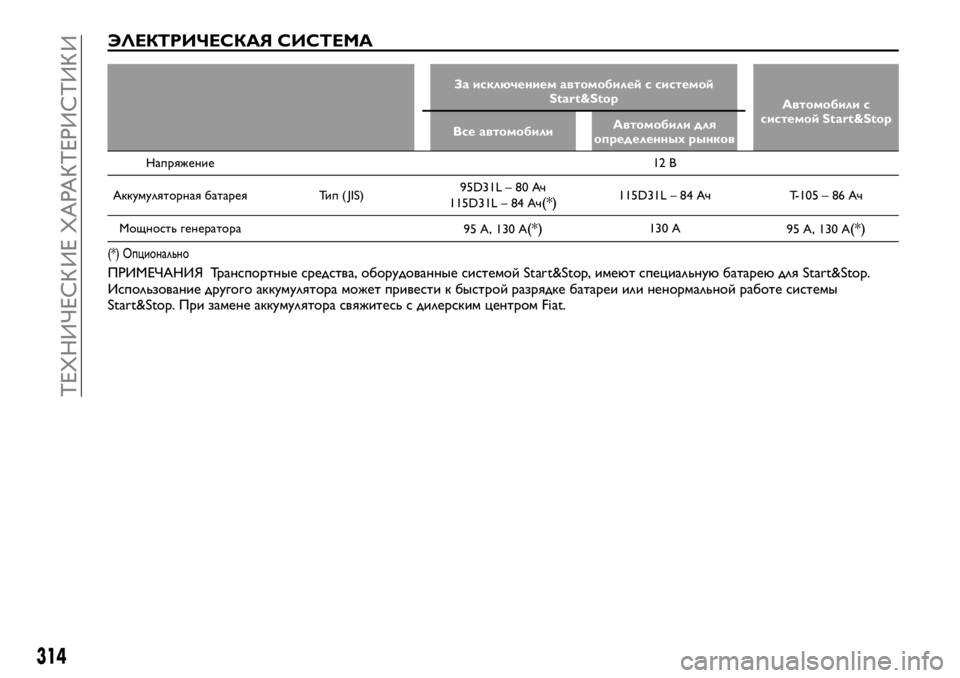

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
За исключением автомобилей с системой
Start&Stop
Автомобили с
системой Start&Stop
Все автомобилиАвтомобили для
определенных рынков
Напряжение12 В
Аккумуляторная батарея Тип ( JIS)95D31L – 80 Ач
115D31L – 84 Ач
(*)115D31L – 84 Ач T-105 – 86 Ач
Мощность генератора
95 A, 130 A
(*)130 A
95 A, 130 A(*)
(*) Опционально
ПРИМЕЧАНИЯ Транспортные средства, оборудованные системой Start&Stop, имеют специальную батарею для Start&Stop.
Использование другого аккумулятора может привести к быстрой разрядке батареи или ненормальной работе системы
Start&Stop. При замене аккумулятора свяжитесь с дилерским центром Fiat.
314
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

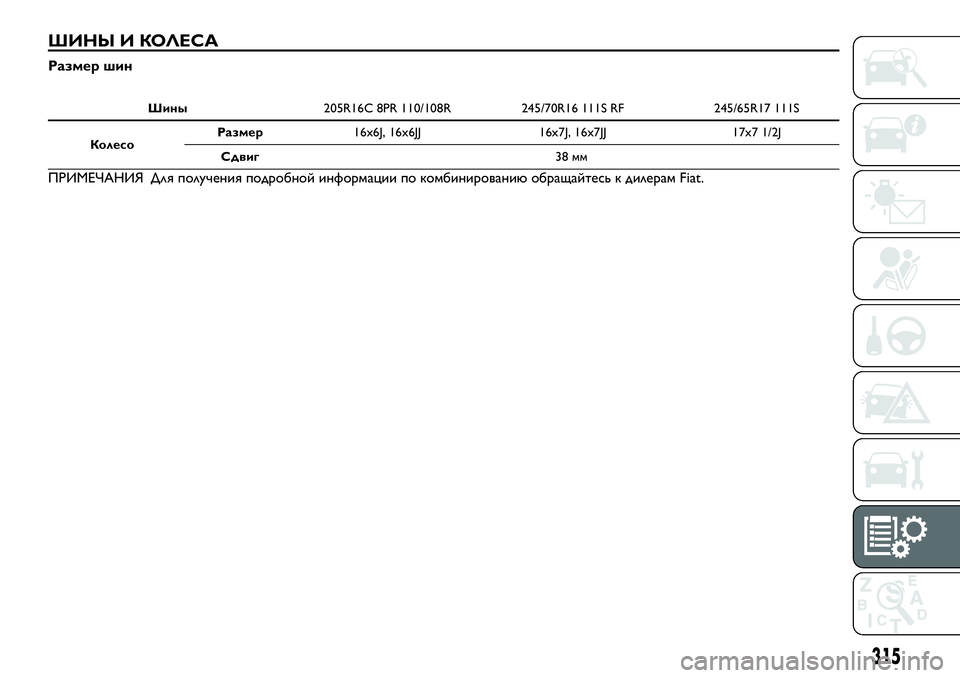

ШИНЫ И КОЛЕСА
Размер шин
Шины205R16C 8PR 110/108R 245/70R16 111S RF 245/65R17 111S
КолесоРазмер16x6J, 16x6JJ 16x7J, 16x7JJ 17x7 1/2J
Сдвиг38 мм
ПРИМЕЧАНИЯ Для получения подробной информации по комбинированию обращайтесь к дилерам Fiat.
315

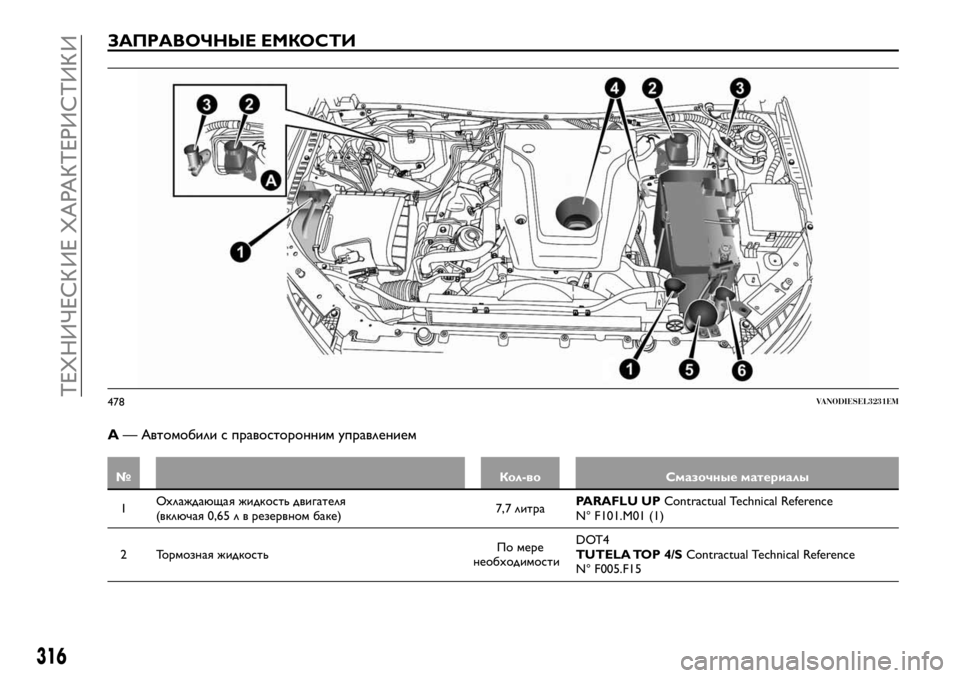

ЗАПРАВОЧНЫЕ ЕМКОСТИ
A— Автомобили с правосторонним управлением
№ Кол-во Смазочные материалы
1Охлаждающая жидкость двигателя
(включая 0,65 л в резервном баке)7,7 литраPARAFLU UPContractual Technical Reference
N° F101.M01 (1)
2 Тормозная жидкостьПо мере
необходимостиDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
478VANODIESEL3231EM
316
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

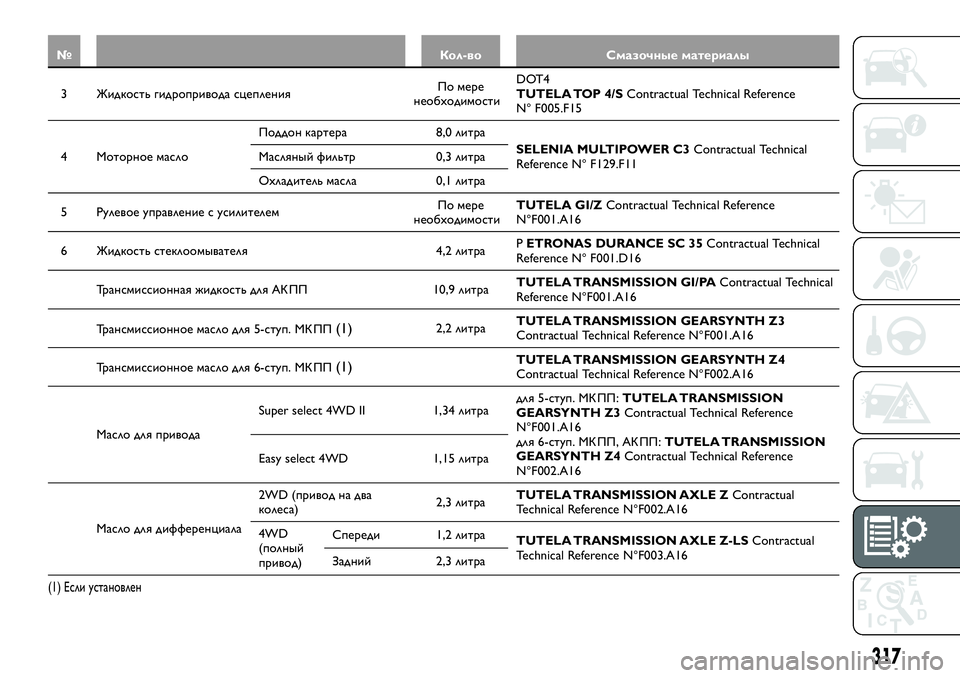

№ Кол-во Смазочные материалы
3 Жидкость гидропривода сцепленияПо мере
необходимостиDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
4 Моторное маслоПоддон картера 8,0 литра
SELENIA MULTIPOWER C3Contractual Technical
Reference N° F129.F11 Масляный фильтр 0,3 литра
Охладитель масла 0,1 литра
5 Рулевое управление с усилителемПо мере
необходимостиTUTELA GI/ZContractual Technical Reference
N°F001.A16
6 Жидкость стеклоомывателя 4,2 литраPETRONAS DURANCE SC 35Contractual Technical
Reference N° F001.D16
Трансмиссионная жидкость для АК ПП 10,9 литраTUTELA TRANSMISSION GI/PAContractual Technical
Reference N°F001.A16
Трансмиссионное масло для 5-ступ. МК ПП
(1)2,2 литраTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Трансмиссионное масло для 6-ступ. МК ПП
(1)TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference N°F002.A16
Масло для приводаSuper select 4WD II 1,34 литрадля 5-ступ. МК ПП:TUTELA TRANSMISSION
GEARSYNTH Z3Contractual Technical Reference
N°F001.A16
для 6-ступ. МК ПП, АК ПП:TUTELA TRANSMISSION
GEARSYNTH Z4Contractual Technical Reference
N°F002.A16 Easy select 4WD 1,15 литра
Масло для дифференциала2WD (привод на два
колеса)2,3 литраTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WD
(полный
привод)Спереди 1,2 литра
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Задний 2,3 литра
(1) Если установлен
317

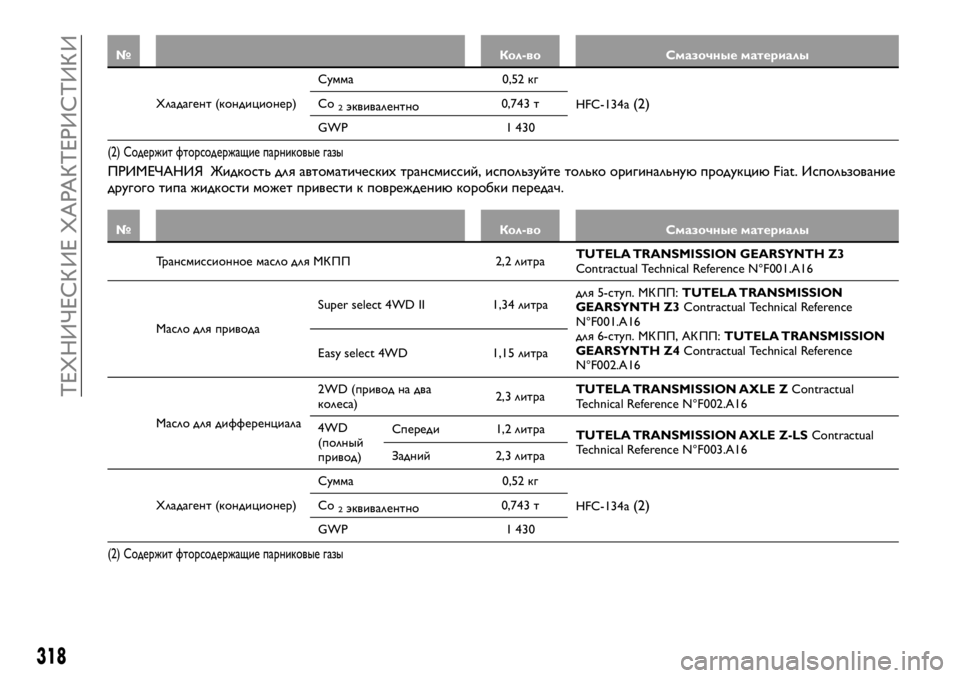

№ Кол-во Смазочные материалы
Хладагент (кондиционер)Сумма 0,52 кг
HFC-134a(2)Co2эквивалентно0,743 т
GWP 1 430
(2) Содержит фторсодержащие парниковые газы
ПРИМЕЧАНИЯ Жидкость для автоматических трансмиссий, используйте только оригинальную продукцию Fiat. Использование
другого типа жидкости может привести к повреждению коробки передач.
№ Кол-во Смазочные материалы
Трансмиссионное масло для МК ПП 2,2 литраTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Масло для приводаSuper select 4WD II 1,34 литрадля 5-ступ. МК ПП:TUTELA TRANSMISSION
GEARSYNTH Z3Contractual Technical Reference
N°F001.A16
для 6-ступ. МК ПП, АК ПП:TUTELA TRANSMISSION
GEARSYNTH Z4Contractual Technical Reference
N°F002.A16 Easy select 4WD 1,15 литра
Масло для дифференциала2WD (привод на два
колеса)2,3 литраTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WD
(полный
привод)Спереди 1,2 литра
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Задний 2,3 литра
Хладагент (кондиционер)Сумма 0,52 кг
HFC-134a
(2)Co2эквивалентно0,743 т
GWP 1 430
(2) Содержит фторсодержащие парниковые газы
318
