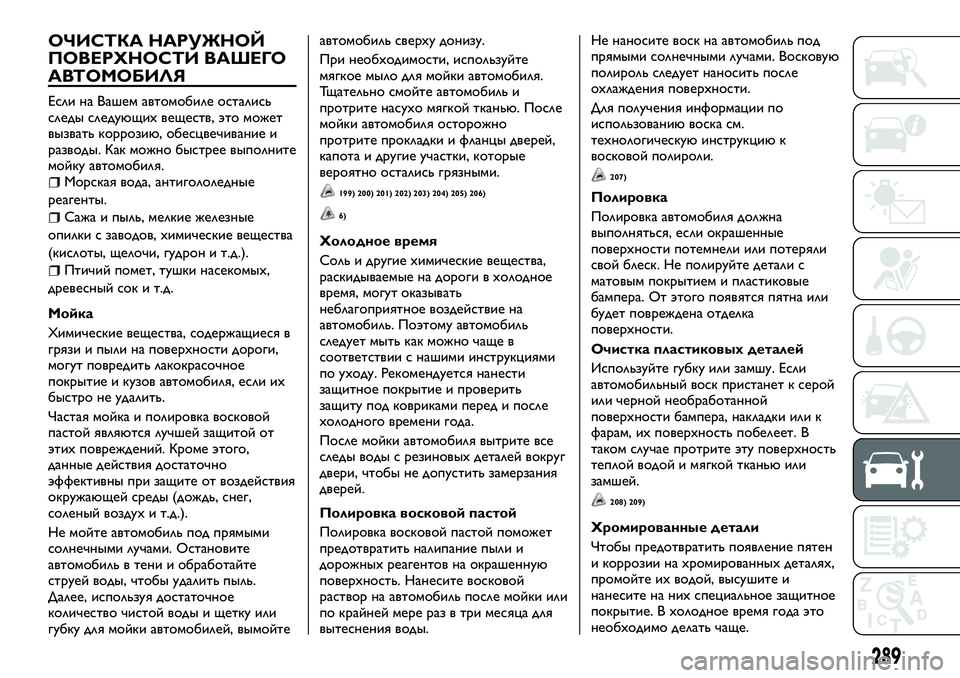

ОЧИСТКА НАРУЖНОЙ
ПОВЕРХНОСТИ ВАШЕГО
АВТОМОБИЛЯ
Если на Вашем автомобиле остались
следы следующих веществ, это может
вызвать коррозию, обесцвечивание и
разводы. Как можно быстрее выполните
мойку автомобиля.
Морская вода, антигололедные
реагенты.
Сажа и пыль, мелкие железные
опилки с заводов, химические вещества
(кислоты, щелочи, гудрон и т.д.).
Птичий помет, тушки насекомых,
древесный сок и т.д.
Мойка
Химические вещества, содержащиеся в
грязи и пыли на поверхности дороги,
могут повредить лакокрасочное
покрытие и кузов автомобиля, если их
быстро не удалить.
Частая мойка и полировка восковой
пастой являются лучшей защитой от
этих повреждений. Кроме этого,
данные действия достаточно
эффективны при защите от воздействия
окружающей среды (дождь, снег,
соленый воздух и т.д.).
Не мойте автомобиль под прямыми
солнечными лучами. Остановите
автомобиль в тени и обработайте
струей воды, чтобы удалить пыль.
Далее, используя достаточное
количество чистой воды и щетку или
губку для мойки автомобилей, вымойтеавтомобиль сверху донизу.
При необходимости, используйте
мягкое мыло для мойки автомобиля.
Тщательно смойте автомобиль и
протрите насухо мягкой тканью. После
мойки автомобиля осторожно
протрите прокладки и фланцы дверей,
капота и другие участки, которые
вероятно остались грязными.
199) 200) 201) 202) 203) 204) 205) 206)
6)
Холодное время
Соль и другие химические вещества,
раскидываемые на дороги в холодное
время, могут оказывать
неблагоприятное воздействие на
автомобиль. Поэтому автомобиль
следует мыть как можно чаще в
соответствии с нашими инструкциями
по уходу. Рекомендуется нанести
защитное покрытие и проверить
защиту под ковриками перед и после
холодного времени года.
После мойки автомобиля вытрите все
следы воды с резиновых деталей вокруг
двери, чтобы не допустить замерзания
дверей.
Полировка восковой пастой
Полировка восковой пастой поможет
предотвратить налипание пыли и
дорожных реагентов на окрашенную
поверхность. Нанесите восковой
раствор на автомобиль после мойки или
по крайней мере раз в три месяца для
вытеснения воды.Не наносите воск на автомобиль под
прямыми солнечными лучами. Восковую
полироль следует наносить после
охлаждения поверхности.
Для получения информации по
использованию воска см.
технологическую инструкцию к
восковой полироли.
207)
Полировка
Полировка автомобиля должна
выполняться, если окрашенные
поверхности потемнели или потеряли
свой блеск. Не полируйте детали с
матовым покрытием и пластиковые
бампера. От этого появятся пятна или
будет повреждена отделка
поверхности.
Очистка пластиковых деталей
Используйте губку или замшу. Если
автомобильный воск пристанет к серой
или черной необработанной
поверхности бампера, накладки или к
фарам, их поверхность побелеет. В
таком случае протрите эту поверхность
теплой водой и мягкой тканью или
замшей.
208) 209)
Хромированные детали
Чтобы предотвратить появление пятен
и коррозии на хромированных деталях,
промойте их водой, высушите и
нанесите на них специальное защитное
покрытие. В холодное время года это
289
необходимо делать чаще.

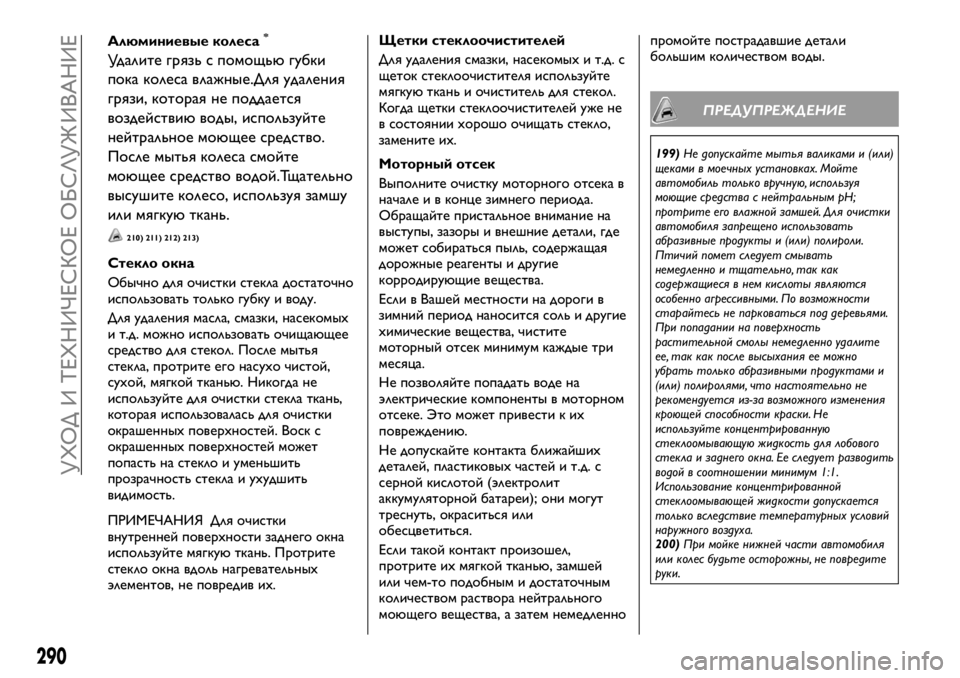

Алюминиевые колеса*
Удалите грязь с помощью губки
пока колеса влажные.Для удаления
грязи, которая не поддается
воздействию воды, используйте
нейтральное моющее средство.
После мытья колеса смойте
моющее средство водой.Тщательно
высушите колесо, используя замшу
или мягкую ткань.
210) 211) 212) 213)
Стекло окна
Обычно для очистки стекла достаточно
использовать только губку и воду.
Для удаления масла, смазки, насекомых
и т.д. можно использовать очищающее
средство для стекол. После мытья
стекла, протрите его насухо чистой,
сухой, мягкой тканью. Никогда не
используйте для очистки стекла ткань,
которая использовалась для очистки
окрашенных поверхностей. Воск с
окрашенных поверхностей может
попасть на стекло и уменьшить
прозрачность стекла и ухудшить
видимость.
ПРИМЕЧАНИЯ Для очистки
внутренней поверхности заднего окна
используйте мягкую ткань. Протрите
стекло окна вдоль нагревательных
элементов, не повредив их.Щетки стеклоочистителей
Для удаления смазки, насекомых и т.д. с
щеток стеклоочистителя используйте
мягкую ткань и очиститель для стекол.
Когда щетки стеклоочистителей уже не
в состоянии хорошо очищать стекло,
замените их.
Моторный отсек
Выполните очистку моторного отсека в
начале и в конце зимнего периода.
Обращайте пристальное внимание на
выступы, зазоры и внешние детали, где
может собираться пыль, содержащая
дорожные реагенты и другие
корродирующие вещества.
Если в Вашей местности на дороги в
зимний период наносится соль и другие
химические вещества, чистите
моторный отсек минимум каждые три
месяца.
Не позволяйте попадать воде на
электрические компоненты в моторном
отсеке. Это может привести к их
повреждению.
Не допускайте контакта ближайших
деталей, пластиковых частей и т.д. с
серной кислотой (электролит
аккумуляторной батареи); они могут
треснуть, окраситься или
обесцветиться.
Если такой контакт произошел,
протрите их мягкой тканью, замшей
или чем-то подобным и достаточным
количеством раствора нейтрального
моющего вещества, а затем немедленнопромойте пострадавшие детали
большим количеством воды.
ПРЕДУПРЕЖДЕНИЕ
199)Не допускайте мытья валиками и (или)
щеками в моечных установках. Мойте
автомобиль только вручную, используя
моющие средства с нейтральным рН;
протрите его влажной замшей. Для очистки
автомобиля запрещено использовать
абразивные продукты и (или) полироли.
Птичий помет следует смывать
немедленно и тщательно, так как
содержащиеся в нем кислоты являются
особенно агрессивными. По возможности
старайтесь не парковаться под деревьями.
При попадании на поверхность
растительной смолы немедленно удалите
ее, так как после высыхания ее можно
убрать только абразивными продуктами и
(или) полиролями, что настоятельно не
рекомендуется из-за возможного изменения
кроющей способности краски. Не
используйте концентрированную
стеклоомывающую жидкость для лобового
стекла и заднего окна. Ее следует разводить
водой в соотношении минимум 1:1.
Использование концентрированной
стеклоомывающей жидкости допускается
только вследствие температурных условий
наружного воздуха.
200)При мойке нижней части автомобиля
или колес будьте осторожны, не повредите
руки.
290
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ

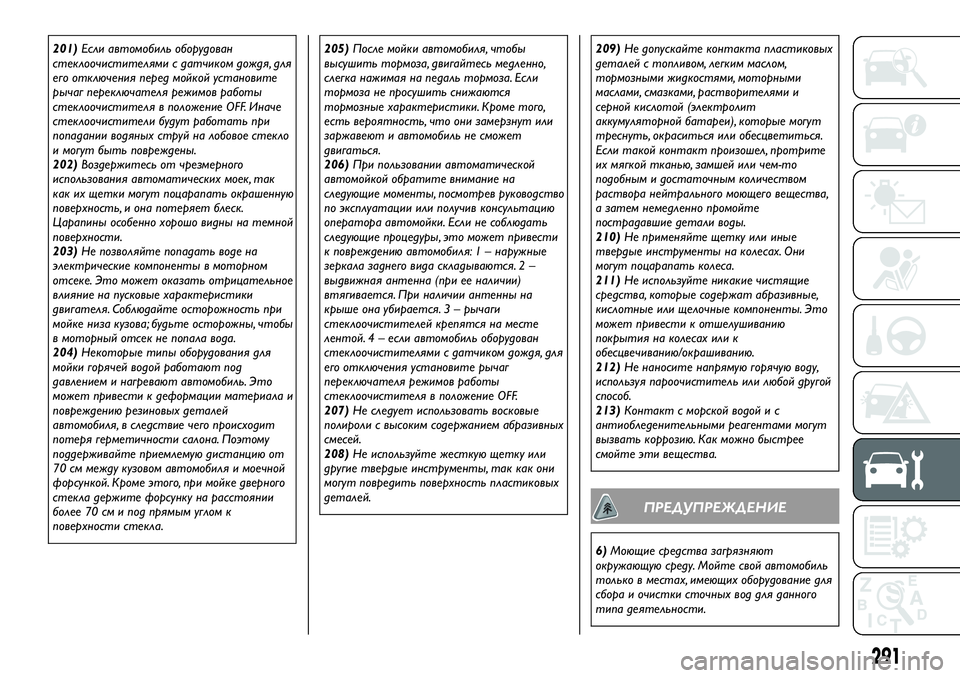

201)Если автомобиль оборудован
стеклоочистителями с датчиком дождя, для
его отключения перед мойкой установите
рычаг переключателя режимов работы
стеклоочистителя в положение OFF. Иначе
стеклоочистители будут работать при
попадании водяных струй на лобовое стекло
и могут быть повреждены.
202)Воздержитесь от чрезмерного
использования автоматических моек, так
как их щетки могут поцарапать окрашенную
поверхность, и она потеряет блеск.
Царапины особенно хорошо видны на темной
поверхности.
203)Не позволяйте попадать воде на
электрические компоненты в моторном
отсеке. Это может оказать отрицательное
влияние на пусковые характеристики
двигателя. Соблюдайте осторожность при
мойке низа кузова; будьте осторожны, чтобы
в моторный отсек не попала вода.
204)Некоторые типы оборудования для
мойки горячей водой работают под
давлением и нагревают автомобиль. Это
может привести к деформации материала и
повреждению резиновых деталей
автомобиля, в следствие чего происходит
потеря герметичности салона. Поэтому
поддерживайте приемлемую дистанцию от
70 см между кузовом автомобиля и моечной
форсункой. Кроме этого, при мойке дверного
стекла держите форсунку на расстоянии
более 70 см и под прямым углом к
поверхности стекла.205)После мойки автомобиля, чтобы
высушить тормоза, двигайтесь медленно,
слегка нажимая на педаль тормоза. Если
тормоза не просушить снижаются
тормозные характеристики. Кроме того,
есть вероятность, что они замерзнут или
заржавеют и автомобиль не сможет
двигаться.
206)При пользовании автоматической
автомойкой обратите внимание на
следующие моменты, посмотрев руководство
по эксплуатации или получив консультацию
оператора автомойки. Если не соблюдать
следующие процедуры, это может привести
к повреждению автомобиля: 1 – наружные
зеркала заднего вида складываются. 2 –
выдвижная антенна (при ее наличии)
втягивается. При наличии антенны на
крыше она убирается. 3 – рычаги
стеклоочистителей крепятся на месте
лентой. 4 – если автомобиль оборудован
стеклоочистителями с датчиком дождя, для
его отключения установите рычаг
переключателя режимов работы
стеклоочистителя в положение OFF.
207)Не следует использовать восковые
полироли с высоким содержанием абразивных
смесей.
208)Не используйте жесткую щетку или
другие твердые инструменты, так как они
могут повредить поверхность пластиковых
деталей.209)Не допускайте контакта пластиковых
деталей с топливом, легким маслом,
тормозными жидкостями, моторными
маслами, смазками, растворителями и
серной кислотой (электролит
аккумуляторной батареи), которые могут
треснуть, окраситься или обесцветиться.
Если такой контакт произошел, протрите
их мягкой тканью, замшей или чем-то
подобным и достаточным количеством
раствора нейтрального моющего вещества,
а затем немедленно промойте
пострадавшие детали воды.
210)Не применяйте щетку или иные
твердые инструменты на колесах. Они
могут поцарапать колеса.
211)Не используйте никакие чистящие
средства, которые содержат абразивные,
кислотные или щелочные компоненты. Это
может привести к отшелушиванию
покрытия на колесах или к
обесцвечиванию/окрашиванию.
212)Не наносите напрямую горячую воду,
используя пароочиститель или любой другой
способ.
213)Контакт с морской водой и с
антиобледенительными реагентами могут
вызвать коррозию. Как можно быстрее
смойте эти вещества.
ПРЕДУПРЕЖДЕНИЕ
6)Моющие средства загрязняют
окружающую среду. Мойте свой автомобиль
только в местах, имеющих оборудование для
сбора и очистки сточных вод для данного
типа деятельности.
291

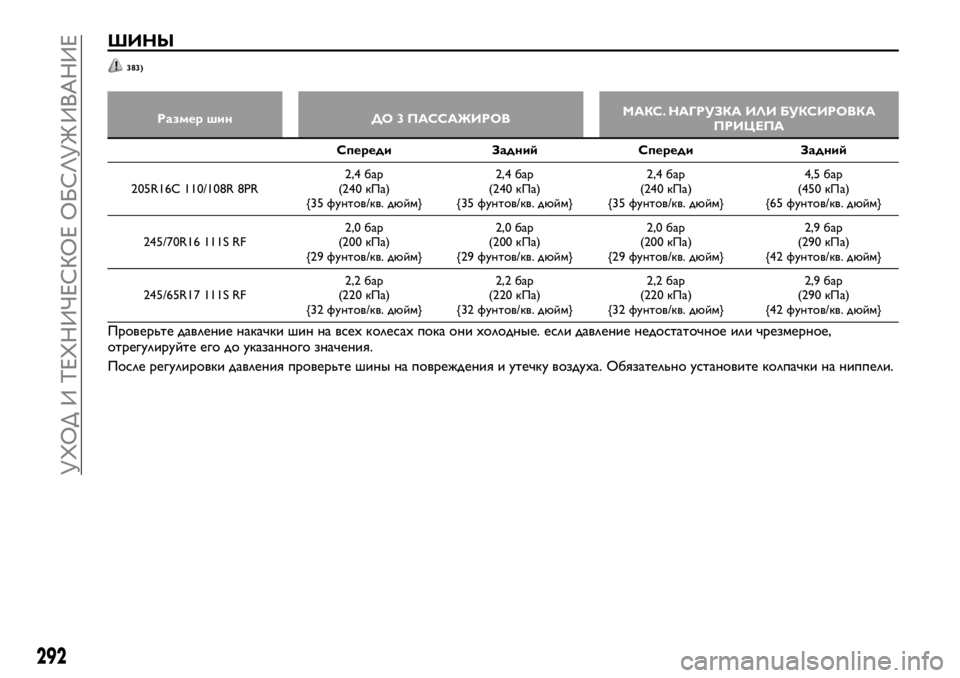

ШИНЫ
383)
Размер шин ДО 3 ПАССАЖИРОВМАКС. НАГРУЗКА ИЛИ БУКСИРОВКА
ПРИЦЕПА
Спереди Задний Спереди Задний
205R16C 110/108R 8PR2,4 бар
(240 кПа)
{35 фунтов/кв. дюйм}2,4 бар
(240 кПа)
{35 фунтов/кв. дюйм}2,4 бар
(240 кПа)
{35 фунтов/кв. дюйм}4,5 бар
(450 кПа)
{65 фунтов/кв. дюйм}
245/70R16 111S RF2,0 бар
(200 кПа)
{29 фунтов/кв. дюйм}2,0 бар
(200 кПа)
{29 фунтов/кв. дюйм}2,0 бар
(200 кПа)
{29 фунтов/кв. дюйм}2,9 бар
(290 кПа)
{42 фунтов/кв. дюйм}
245/65R17 111S RF2,2 бар
(220 кПа)
{32 фунтов/кв. дюйм}2,2 бар
(220 кПа)
{32 фунтов/кв. дюйм}2,2 бар
(220 кПа)
{32 фунтов/кв. дюйм}2,9 бар
(290 кПа)
{42 фунтов/кв. дюйм}
Проверьте давление накачки шин на всех колесах пока они холодные. если давление недостаточное или чрезмерное,
отрегулируйте его до указанного значения.
После регулировки давления проверьте шины на повреждения и утечку воздуха. Обязательно установите колпачки на ниппели.
292
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ

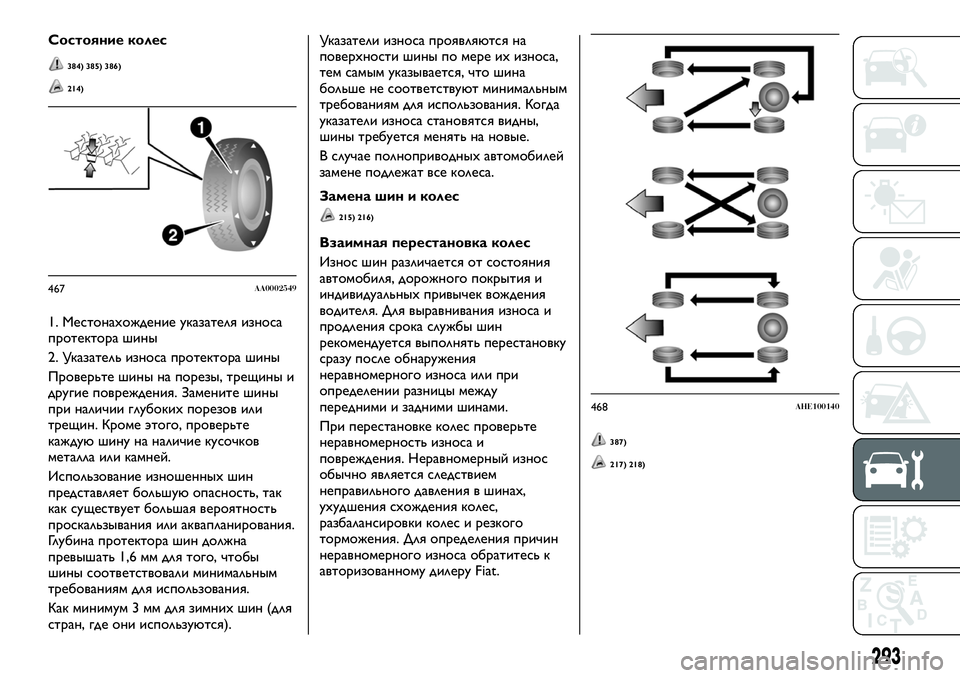

Состояние колес
384) 385) 386)
214)
1. Местонахождение указателя износа
протектора шины
2. Указатель износа протектора шины
Проверьте шины на порезы, трещины и
другие повреждения. Замените шины
при наличии глубоких порезов или
трещин. Кроме этого, проверьте
каждую шину на наличие кусочков
металла или камней.
Использование изношенных шин
представляет большую опасность, так
как существует большая вероятность
проскальзывания или аквапланирования.
Глубина протектора шин должна
превышать 1,6 мм для того, чтобы
шины соответствовали минимальным
требованиям для использования.
Как минимум 3 мм для зимних шин (для
стран, где они используются).Указатели износа проявляются на
поверхности шины по мере их износа,
тем самым указывается, что шина
больше не соответствуют минимальным
требованиям для использования. Когда
указатели износа становятся видны,
шины требуется менять на новые.
В случае полноприводных автомобилей
замене подлежат все колеса.
Замена шин и колес
215) 216)
Взаимная перестановка колес
Износ шин различается от состояния
автомобиля, дорожного покрытия и
индивидуальных привычек вождения
водителя. Для выравнивания износа и
продления срока службы шин
рекомендуется выполнять перестановку
сразу после обнаружения
неравномерного износа или при
определении разницы между
передними и задними шинами.
При перестановке колес проверьте
неравномерность износа и
повреждения. Неравномерный износ
обычно является следствием
неправильного давления в шинах,
ухудшения схождения колес,
разбалансировки колес и резкого
торможения. Для определения причин
неравномерного износа обратитесь к
авторизованному дилеру Fiat.
387)
217) 218)
467AA0002549
468AHE100140
293

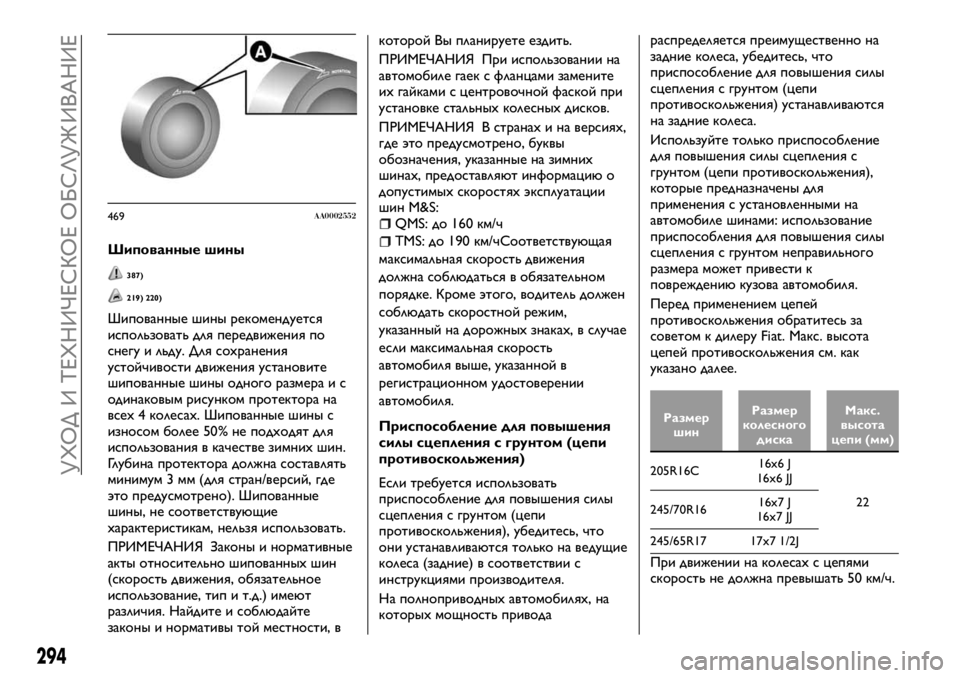

Шипованные шины
387)
219) 220)
Шипованные шины рекомендуется
использовать для передвижения по
снегу и льду. Для сохранения
устойчивости движения установите
шипованные шины одного размера и с
одинаковым рисунком протектора на
всех 4 колесах. Шипованные шины с
износом более 50% не подходят для
использования в качестве зимних шин.
Глубина протектора должна составлять
минимум 3 мм (для стран/версий, где
это предусмотрено). Шипованные
шины, не соответствующие
характеристикам, нельзя использовать.
ПРИМЕЧАНИЯ Законы и нормативные
акты относительно шипованных шин
(скорость движения, обязательное
использование, тип и т.д.) имеют
различия. Найдите и соблюдайте
законы и нормативы той местности, вкоторой Вы планируете ездить.
ПРИМЕЧАНИЯ При использовании на
автомобиле гаек с фланцами замените
их гайками с центровочной фаской при
установке стальных колесных дисков.
ПРИМЕЧАНИЯ В странах и на версиях,
где это предусмотрено, буквы
обозначения, указанные на зимних
шинах, предоставляют информацию о
допустимых скоростях эксплуатации
шин M&S:
QMS: до 160 км/ч
TMS: до 190 км/чСоответствующая
максимальная скорость движения
должна соблюдаться в обязательном
порядке. Кроме этого, водитель должен
соблюдать скоростной режим,
указанный на дорожных знаках, в случае
если максимальная скорость
автомобиля выше, указанной в
регистрационном удостоверении
автомобиля.
Приспособление для повышения
силы сцепления с грунтом (цепи
противоскольжения)
Если требуется использовать
приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения), убедитесь, что
они устанавливаются только на ведущие
колеса (задние) в соответствии с
инструкциями производителя.
На полноприводных автомобилях, на
которых мощность приводараспределяется преимущественно на
задние колеса, убедитесь, что
приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения) устанавливаются
на задние колеса.
Используйте только приспособление
для повышения силы сцепления с
грунтом (цепи противоскольжения),
которые предназначены для
применения с установленными на
автомобиле шинами: использование
приспособления для повышения силы
сцепления с грунтом неправильного
размера может привести к
повреждению кузова автомобиля.
Перед применением цепей
противоскольжения обратитесь за
советом к дилеру Fiat. Макс. высота
цепей противоскольжения см. как
указано далее.
Размер
шинРазмер
колесного
дискаМакс.
высота
цепи (мм)
205R16C16x6 J
16x6 JJ
22
245/70R1616x7 J
16x7 JJ
245/65R17 17x7 1/2J
При движении на колесах с цепями
скорость не должна превышать 50 км/ч.
469AA0002552
294
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ

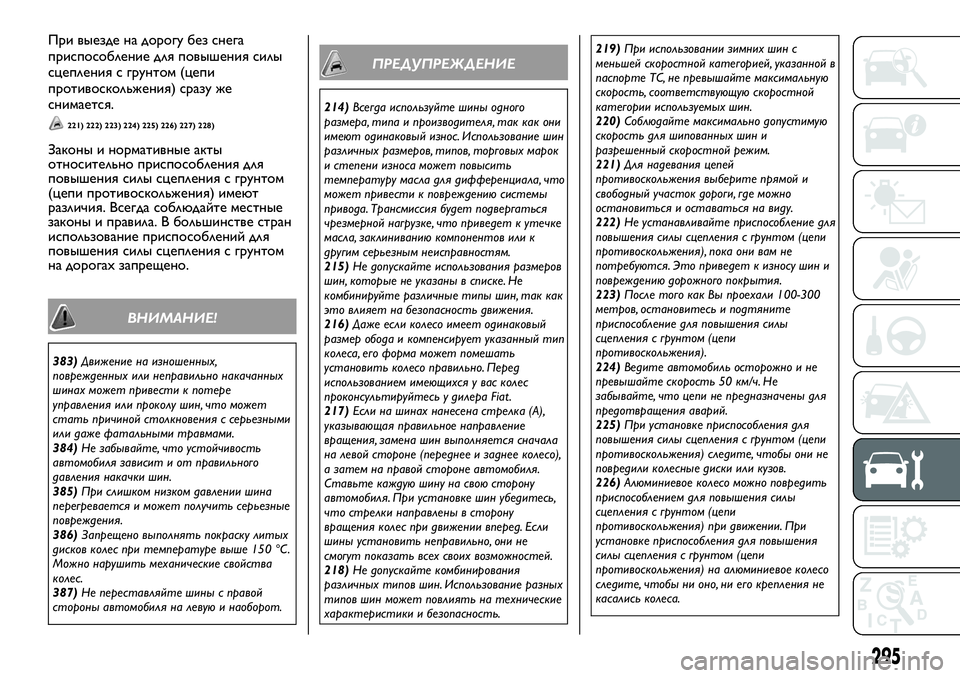

При выезде на дорогу без снега
приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения) сразу же
снимается.
221) 222) 223) 224) 225) 226) 227) 228)
Законы и нормативные акты
относительно приспособления для
повышения силы сцепления с грунтом
(цепи противоскольжения) имеют
различия. Всегда соблюдайте местные
законы и правила. В большинстве стран
использование приспособлений для
повышения силы сцепления с грунтом
на дорогах запрещено.
ВНИМАНИЕ!
383)Движение на изношенных,
поврежденных или неправильно накачанных
шинах может привести к потере
управления или проколу шин, что может
стать причиной столкновения с серьезными
или даже фатальными травмами.
384)Не забывайте, что устойчивость
автомобиля зависит и от правильного
давления накачки шин.
385)При слишком низком давлении шина
перегревается и может получить серьезные
повреждения.
386)Запрещено выполнять покраску литых
дисков колес при температуре выше 150 °C.
Можно нарушить механические свойства
колес.
387)Не переставляйте шины с правой
стороны автомобиля на левую и наоборот.
ПРЕДУПРЕЖДЕНИЕ
214)Всегда используйте шины одного
размера, типа и производителя, так как они
имеют одинаковый износ. Использование шин
различных размеров, типов, торговых марок
и степени износа может повысить
температуру масла для дифференциала, что
может привести к повреждению системы
привода. Трансмиссия будет подвергаться
чрезмерной нагрузке, что приведет к утечке
масла, заклиниванию компонентов или к
другим серьезным неисправностям.
215)Не допускайте использования размеров
шин, которые не указаны в списке. Не
комбинируйте различные типы шин, так как
это влияет на безопасность движения.
216)Даже если колесо имеет одинаковый
размер обода и компенсирует указанный тип
колеса, его форма может помешать
установить колесо правильно. Перед
использованием имеющихся у вас колес
проконсультируйтесь у дилера Fiat .
217)Если на шинах нанесена стрелка (А),
указывающая правильное направление
вращения, замена шин выполняется сначала
на левой стороне (переднее и заднее колесо),
а затем на правой стороне автомобиля.
Ставьте каждую шину на свою сторону
автомобиля. При установке шин убедитесь,
что стрелки направлены в сторону
вращения колес при движении вперед. Если
шины установить неправильно, они не
смогут показать всех своих возможностей.
218)Не допускайте комбинирования
различных типов шин. Использование разных
типов шин может повлиять на технические
характеристики и безопасность.219)При использовании зимних шин с
меньшей скоростной категорией, указанной в
паспорте ТС, не превышайте максимальную
скорость, соответствующую скоростной
категории используемых шин.
220)Соблюдайте максимально допустимую
скорость для шипованных шин и
разрешенный скоростной режим.
221)Для надевания цепей
противоскольжения выберите прямой и
свободный участок дороги, где можно
остановиться и оставаться на виду.
222)Не устанавливайте приспособление для
повышения силы сцепления с грунтом (цепи
противоскольжения), пока они вам не
потребуются. Это приведет к износу шин и
повреждению дорожного покрытия.
223)После того как Вы проехали 100-300
метров, остановитесь и подтяните
приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения).
224)Ведите автомобиль осторожно и не
превышайте скорость 50 км/ч. Не
забывайте, что цепи не предназначены для
предотвращения аварий.
225)При установке приспособления для
повышения силы сцепления с грунтом (цепи
противоскольжения) следите, чтобы они не
повредили колесные диски или кузов.
226)Алюминиевое колесо можно повредить
приспособлением для повышения силы
сцепления с грунтом (цепи
противоскольжения) при движении. При
установке приспособления для повышения
силы сцепления с грунтом (цепи
противоскольжения) на алюминиевое колесо
следите, чтобы ни оно, ни его крепления не
касались колеса.
295

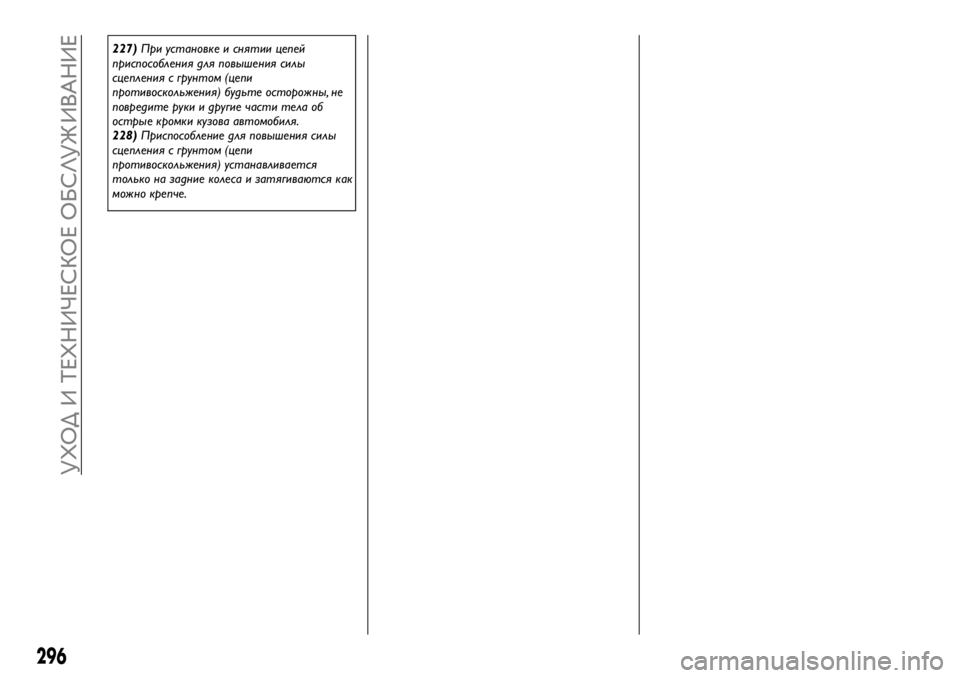

227)При установке и снятии цепей
приспособления для повышения силы
сцепления с грунтом (цепи
противоскольжения) будьте осторожны, не
повредите руки и другие части тела об
острые кромки кузова автомобиля.
228)Приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения) устанавливается
только на задние колеса и затягиваются как
можно крепче.
296
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ

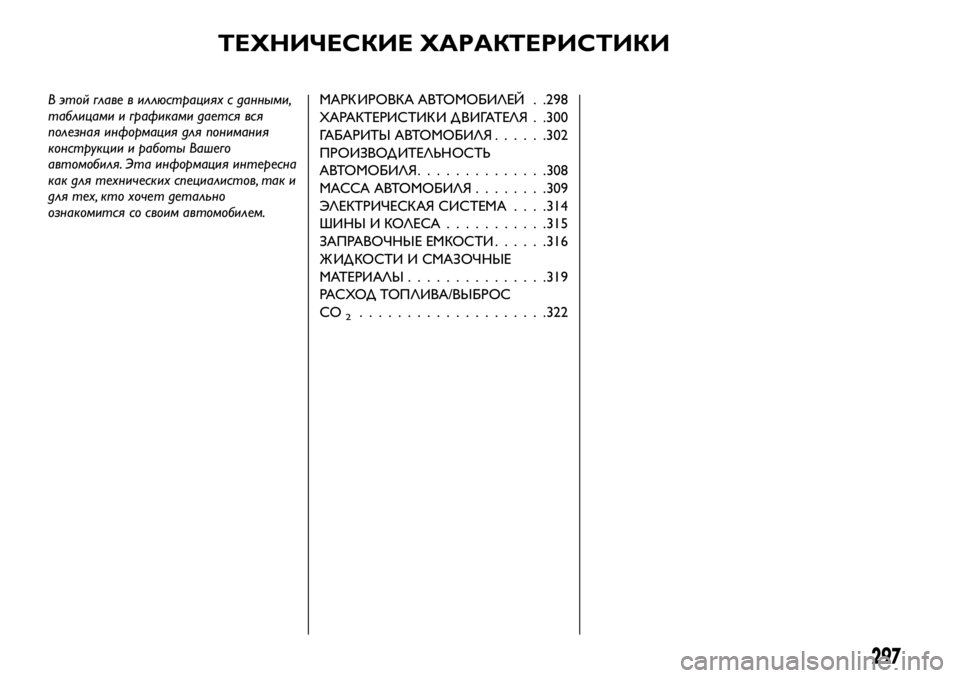

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В этой главе в иллюстрациях с данными,
таблицами и графиками дается вся
полезная информация для понимания
конструкции и работы Вашего
автомобиля. Эта информация интересна
как для технических специалистов, так и
для тех, кто хочет детально
ознакомится со своим автомобилем.МАРК ИРОВКА АВТОМОБИЛЕЙ . .298
ХАРАКТЕРИСТИК И Д ВИГАТЕЛЯ . .300
ГАБАРИТЫ АВТОМОБИЛЯ......302
ПРОИЗВОД ИТЕЛЬНОСТЬ
АВТОМОБИЛЯ..............308
МАССА АВТОМОБИЛЯ........309
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА. . . .314
ШИНЫ И КОЛЕСА...........315
ЗАПРАВОЧНЫЕ ЕМКОСТИ......316
Ж ИД КОСТИ И СМАЗОЧНЫЕ
МАТЕРИАЛЫ...............319
РАСХОД ТОПЛИВА/ВЫБРОС
CO
2....................322
297

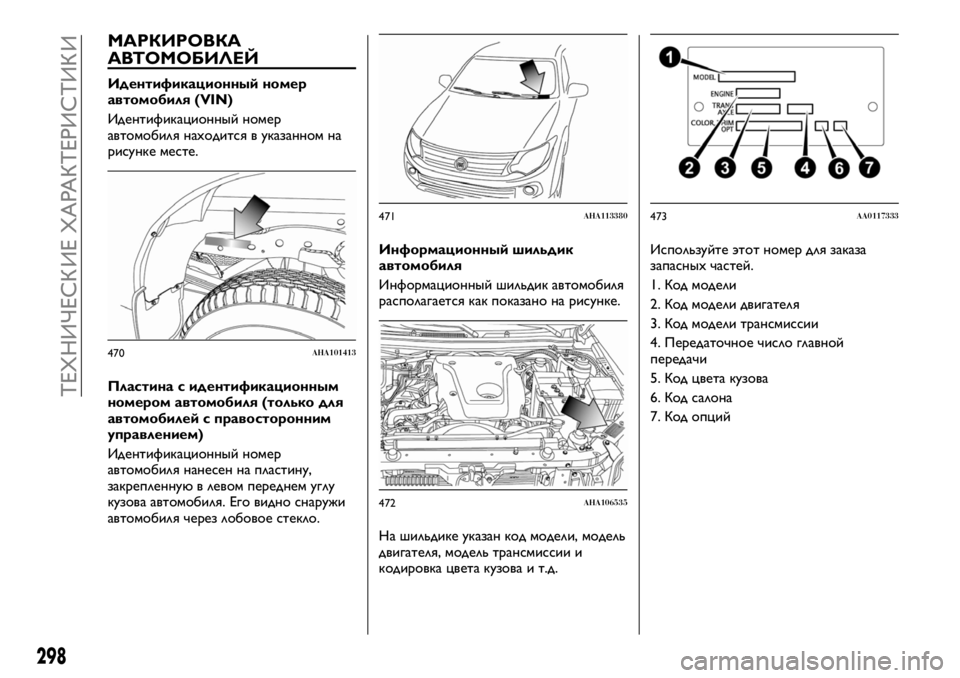

МАРКИРОВКА
АВТОМОБИЛЕЙ
Идентификационный номер
автомобиля (VIN)
Идентификационный номер
автомобиля находится в указанном на
рисунке месте.
Пластина с идентификационным
номером автомобиля (только для
автомобилей с правосторонним
управлением)
Идентификационный номер
автомобиля нанесен на пластину,
закрепленную в левом переднем углу
кузова автомобиля. Его видно снаружи
автомобиля через лобовое стекло.Информационный шильдик
автомобиля
Информационный шильдик автомобиля
располагается как показано на рисунке.
На шильдике указан код модели, модель
двигателя, модель трансмиссии и
кодировка цвета кузова и т.д.Используйте этот номер для заказа
запасных частей.
1. Код модели
2. Код модели двигателя
3. Код модели трансмиссии
4. Передаточное число главной
передачи
5. Код цвета кузова
6. Код салона
7. Код опций
470AHA101413
471AHA113380
472AHA106535
473AA0117333
298
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И
