Page 301 of 336

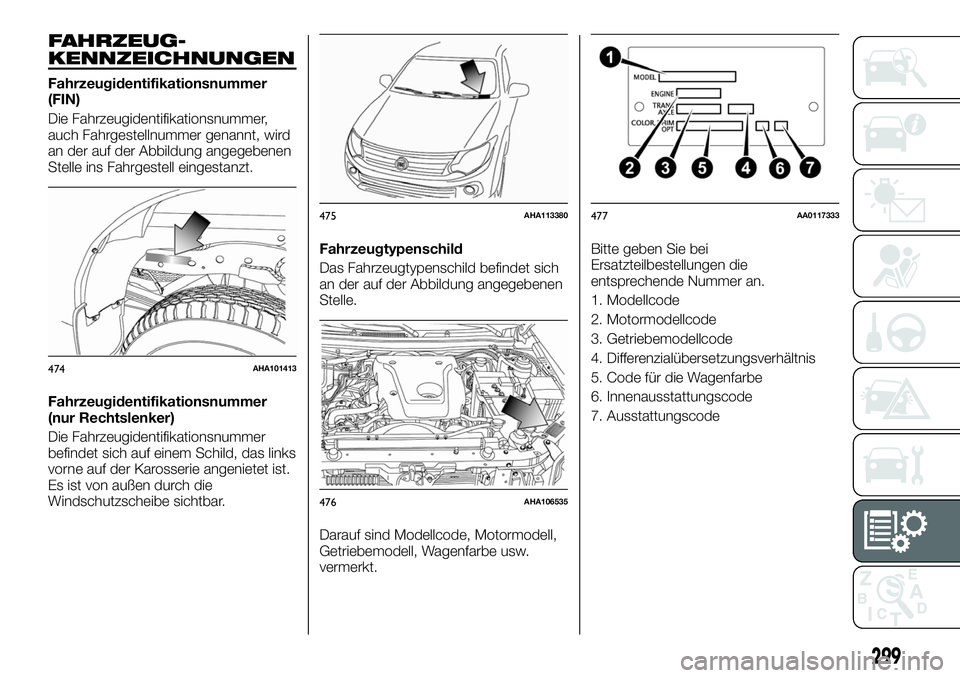

FAHRZEUG-
KENNZEICHNUNGEN
Fahrzeugidentifikationsnummer
(FIN)
Die Fahrzeugidentifikationsnummer,
auch Fahrgestellnummer genannt, wird
an der auf der Abbildung angegebenen
Stelle ins Fahrgestell eingestanzt.
Fahrzeugidentifikationsnummer
(nur Rechtslenker)
Die Fahrzeugidentifikationsnummer
befindet sich auf einem Schild, das links
vorne auf der Karosserie angenietet ist.
Es ist von außen durch die
Windschutzscheibe sichtbar.Fahrzeugtypenschild
Das Fahrzeugtypenschild befindet sich
an der auf der Abbildung angegebenen
Stelle.
Darauf sind Modellcode, Motormodell,
Getriebemodell, Wagenfarbe usw.
vermerkt.Bitte geben Sie bei
Ersatzteilbestellungen die
entsprechende Nummer an.
1. Modellcode
2. Motormodellcode
3. Getriebemodellcode
4. Differenzialübersetzungsverhältnis
5. Code für die Wagenfarbe
6. Innenausstattungscode
7. Ausstattungscode
474AHA101413
475AHA113380
476AHA106535
477AA0117333
299
Page 302 of 336

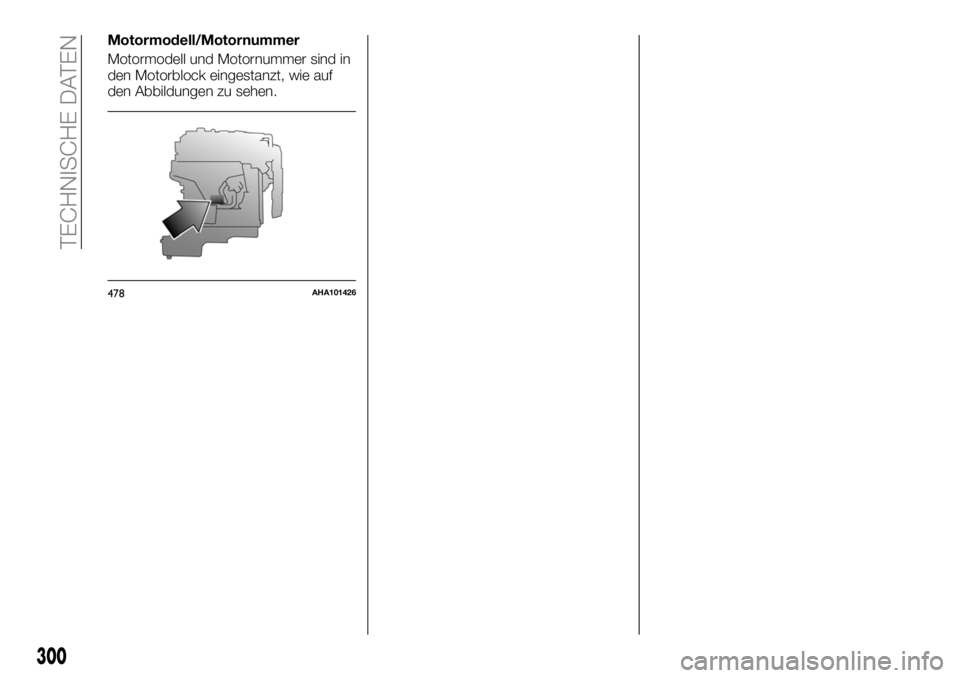

Motormodell/Motornummer
Motormodell und Motornummer sind in
den Motorblock eingestanzt, wie auf
den Abbildungen zu sehen.
478AHA101426
300
TECHNISCHE DATEN
Page 303 of 336

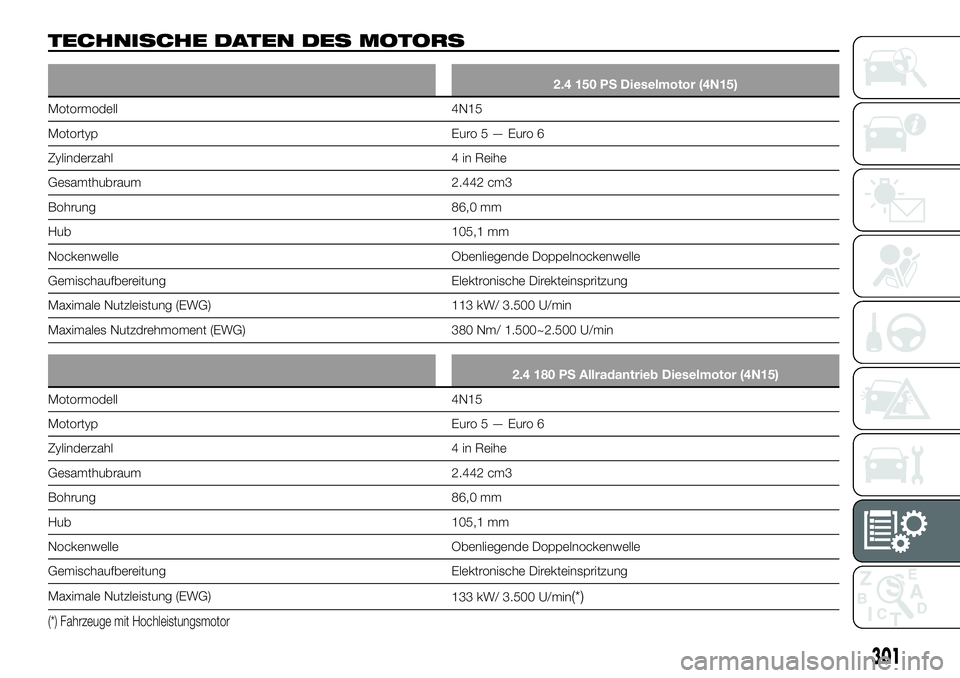

TECHNISCHE DATEN DES MOTORS
2.4 150 PS Dieselmotor (4N15)
Motormodell 4N15
Motortyp Euro5—Euro6
Zylinderzahl 4 in Reihe
Gesamthubraum 2.442 cm3
Bohrung 86,0 mm
Hub 105,1 mm
Nockenwelle Obenliegende Doppelnockenwelle
Gemischaufbereitung Elektronische Direkteinspritzung
Maximale Nutzleistung (EWG) 113 kW/ 3.500 U/min
Maximales Nutzdrehmoment (EWG) 380 Nm/ 1.500~2.500 U/min
2.4 180 PS Allradantrieb Dieselmotor (4N15)
Motormodell 4N15
Motortyp Euro5—Euro6
Zylinderzahl 4 in Reihe
Gesamthubraum 2.442 cm3
Bohrung 86,0 mm
Hub 105,1 mm
Nockenwelle Obenliegende Doppelnockenwelle
Gemischaufbereitung Elektronische Direkteinspritzung
Maximale Nutzleistung (EWG)
133 kW/ 3.500 U/min
(*)
(*) Fahrzeuge mit Hochleistungsmotor
301
Page 304 of 336

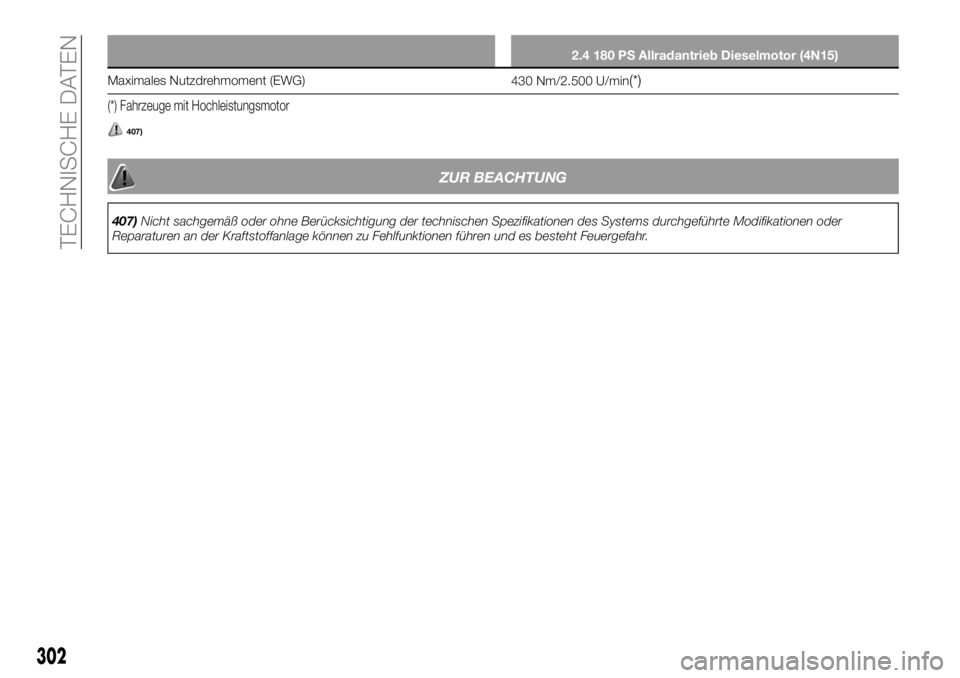

2.4 180 PS Allradantrieb Dieselmotor (4N15)
Maximales Nutzdrehmoment (EWG)
430 Nm/2.500 U/min(*)
(*) Fahrzeuge mit Hochleistungsmotor
407)
ZUR BEACHTUNG
407)Nicht sachgemäß oder ohne Berücksichtigung der technischen Spezifikationen des Systems durchgeführte Modifikationen oder
Reparaturen an der Kraftstoffanlage können zu Fehlfunktionen führen und es besteht Feuergefahr.
302
TECHNISCHE DATEN
Page 305 of 336

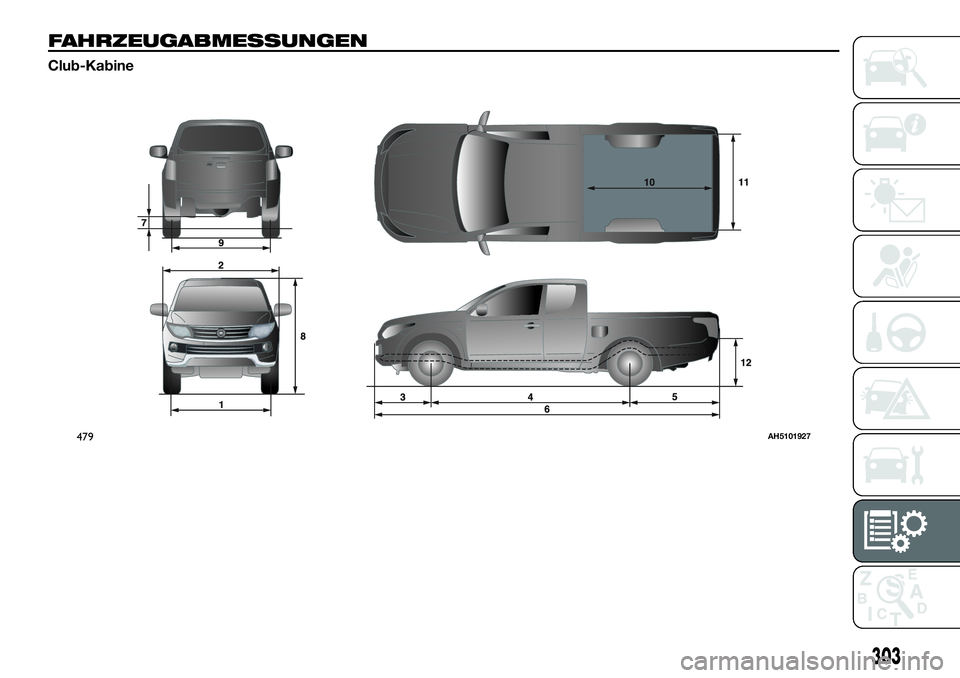

FAHRZEUGABMESSUNGEN
Club-Kabine
479AH5101927
303
Page 306 of 336
Referenz Länge
1 Spurweite vorn 1.520 mm
2 Gesamtbreite
1.785 mm, 1.815 mm
(*1)
3 Überstand vorn 865 mm
4 Radstand 3.000 mm
5 Überstand hintenOhne hinteren Stoßfänger 1.330 mm
Mit hinterem Stoßfänger 1.410 mm
6 GesamtlängeOhne hinteren Stoßfänger 5.195 mm
Mit hinterem Stoßfänger 5.275 mm
7 Bodenfreiheit (unbeladen)
200 mm, 205 mm
(*1)
8 Gesamthöhe (unbeladen)
1.775 mm, 1.780 mm(*1)
9 Spurweite hinten 1.515 mm
10 Länge der Ladefläche 1.850 mm
11 Breite der Ladefläche 1.470 mm
12 Höhe der Ladefläche
845 mm, 850 mm
(*1)
(*1) Fahrzeuge mit verbreitertem Kotflügel
Die Gesamtlänge und -höhe des Fahrzeugs können je nach den vorhandenen Ausstattungselementen variieren.
Mindestwendekreis
Karosserie 6,3 m
Felgen 5,9 m
304
TECHNISCHE DATEN
Page 307 of 336

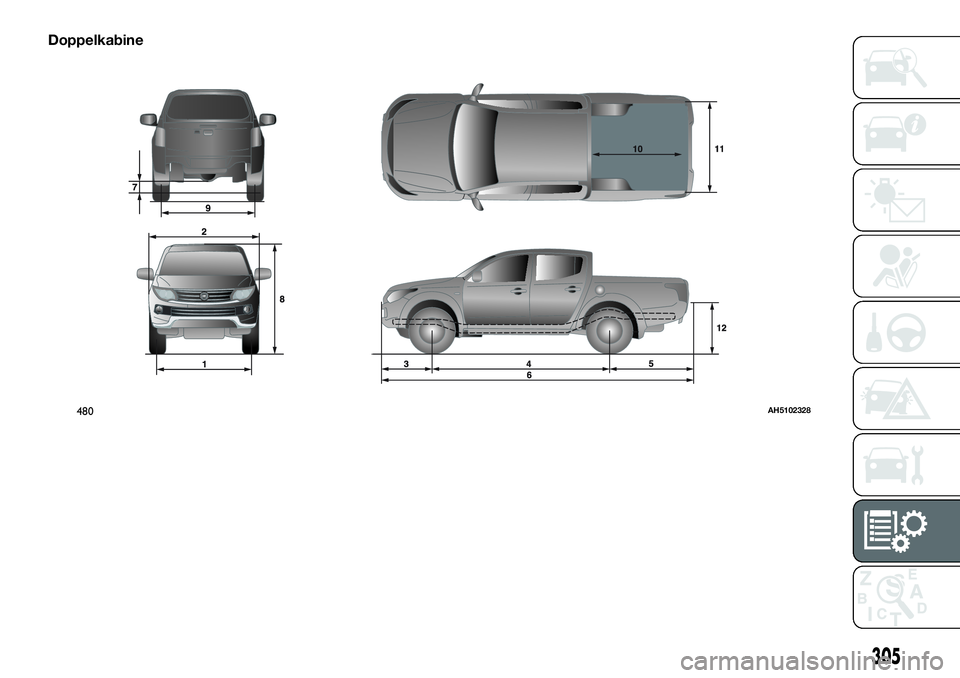

Doppelkabine
480AH5102328
305
Page 308 of 336

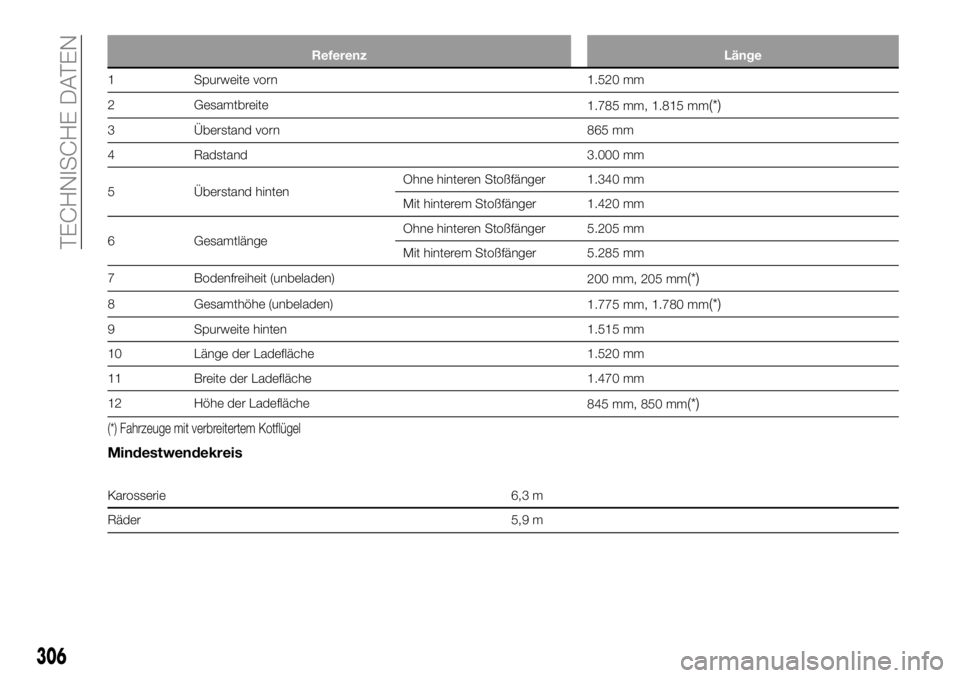

Referenz Länge
1 Spurweite vorn 1.520 mm
2 Gesamtbreite
1.785 mm, 1.815 mm
(*)
3 Überstand vorn 865 mm
4 Radstand 3.000 mm
5 Überstand hintenOhne hinteren Stoßfänger 1.340 mm
Mit hinterem Stoßfänger 1.420 mm
6 GesamtlängeOhne hinteren Stoßfänger 5.205 mm
Mit hinterem Stoßfänger 5.285 mm
7 Bodenfreiheit (unbeladen)
200 mm, 205 mm
(*)
8 Gesamthöhe (unbeladen)
1.775 mm, 1.780 mm(*)
9 Spurweite hinten 1.515 mm
10 Länge der Ladefläche 1.520 mm
11 Breite der Ladefläche 1.470 mm
12 Höhe der Ladefläche
845 mm, 850 mm
(*)
(*) Fahrzeuge mit verbreitertem Kotflügel
Mindestwendekreis
Karosserie 6,3 m
Räder 5,9 m
306
TECHNISCHE DATEN
Page 309 of 336

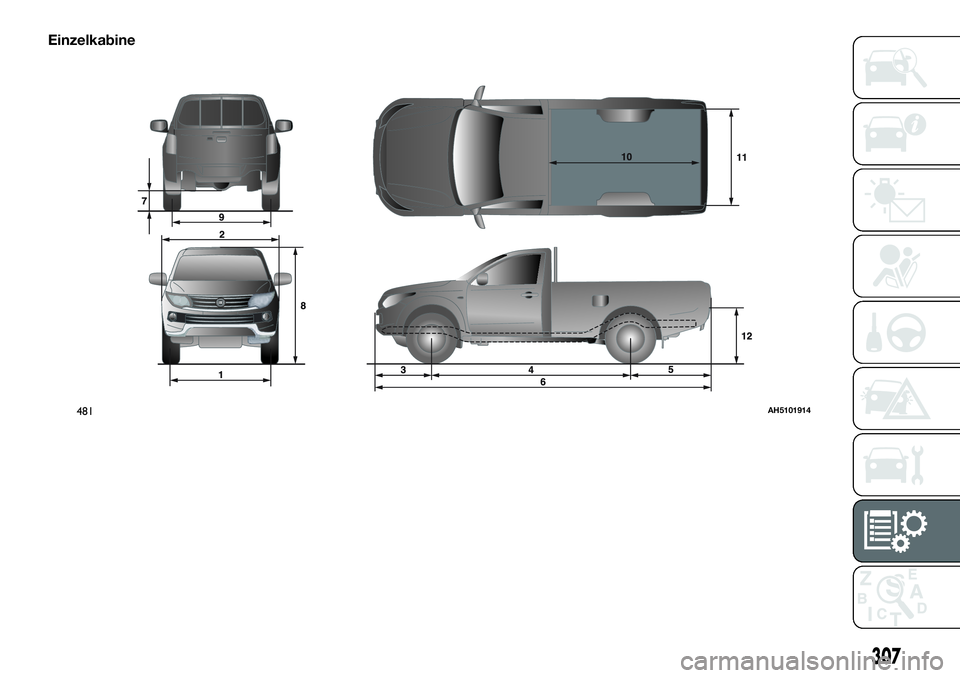

Einzelkabine
481AH5101914
307
Page 310 of 336

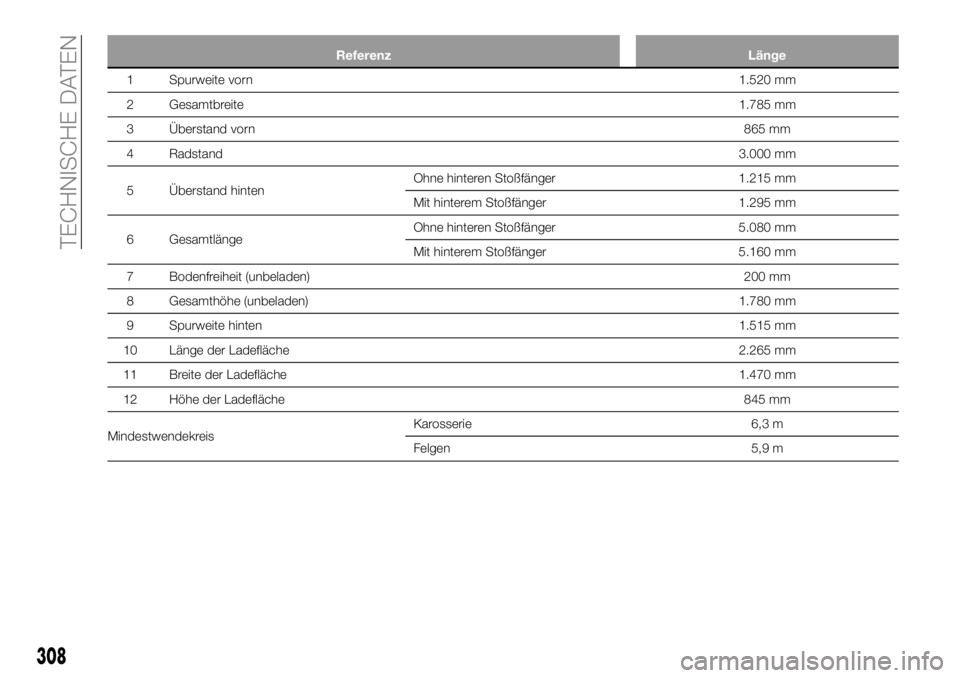

Referenz Länge
1 Spurweite vorn1.520 mm
2 Gesamtbreite1.785 mm
3 Überstand vorn865 mm
4 Radstand3.000 mm
5 Überstand hintenOhne hinteren Stoßfänger 1.215 mm
Mit hinterem Stoßfänger 1.295 mm
6 GesamtlängeOhne hinteren Stoßfänger 5.080 mm
Mit hinterem Stoßfänger 5.160 mm
7 Bodenfreiheit (unbeladen)200 mm
8 Gesamthöhe (unbeladen)1.780 mm
9 Spurweite hinten1.515 mm
10 Länge der Ladefläche2.265 mm
11 Breite der Ladefläche1.470 mm
12 Höhe der Ladefläche845 mm
MindestwendekreisKarosserie 6,3 m
Felgen 5,9 m
308
