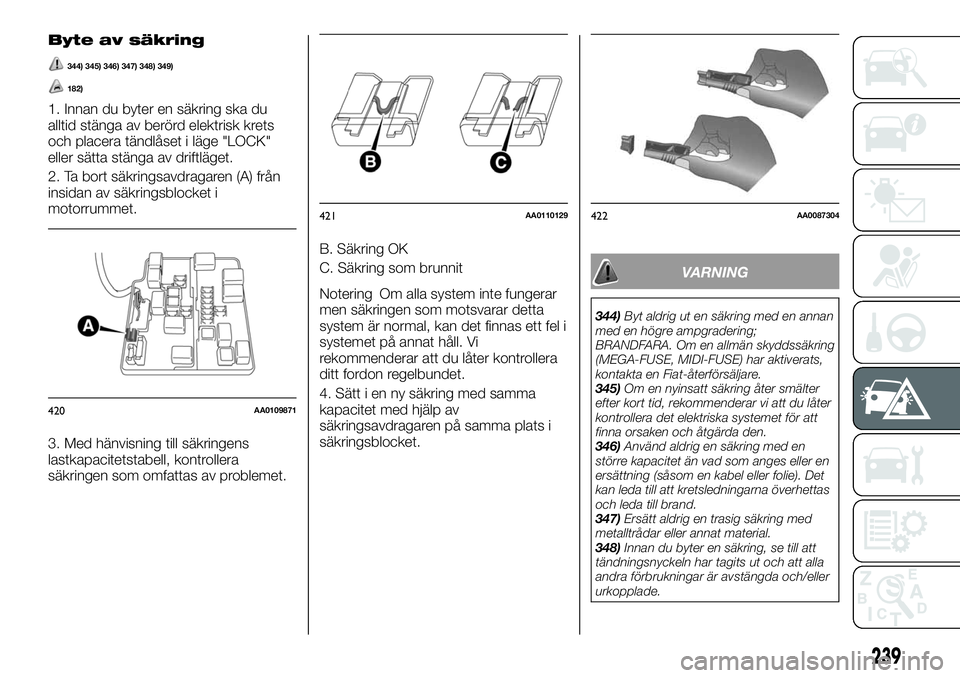

Byte av säkring
344) 345) 346) 347) 348) 349)
182)
1. Innan du byter en säkring ska du
alltid stänga av berörd elektrisk krets
och placera tändlåset i läge "LOCK"
eller sätta stänga av driftläget.
2. Ta bort säkringsavdragaren (A) från
insidan av säkringsblocket i
motorrummet.
3. Med hänvisning till säkringens
lastkapacitetstabell, kontrollera
säkringen som omfattas av problemet.B. Säkring OK
C. Säkring som brunnit
Notering Om alla system inte fungerar
men säkringen som motsvarar detta
system är normal, kan det finnas ett fel i
systemet på annat håll. Vi
rekommenderar att du låter kontrollera
ditt fordon regelbundet.
4. Sätt i en ny säkring med samma
kapacitet med hjälp av
säkringsavdragaren på samma plats i
säkringsblocket.
VARNING
344)Byt aldrig ut en säkring med en annan
med en högre ampgradering;
BRANDFARA. Om en allmän skyddssäkring
(MEGA-FUSE, MIDI-FUSE) har aktiverats,
kontakta en Fiat-återförsäljare.
345)Om en nyinsatt säkring åter smälter
efter kort tid, rekommenderar vi att du låter
kontrollera det elektriska systemet för att
finna orsaken och åtgärda den.
346)Använd aldrig en säkring med en
större kapacitet än vad som anges eller en
ersättning (såsom en kabel eller folie). Det
kan leda till att kretsledningarna överhettas
och leda till brand.
347)Ersätt aldrig en trasig säkring med
metalltrådar eller annat material.
348)Innan du byter en säkring, se till att
tändningsnyckeln har tagits ut och att alla
andra förbrukningar är avstängda och/eller
urkopplade.
420AA0109871
421AA0110129422AA0087304
239

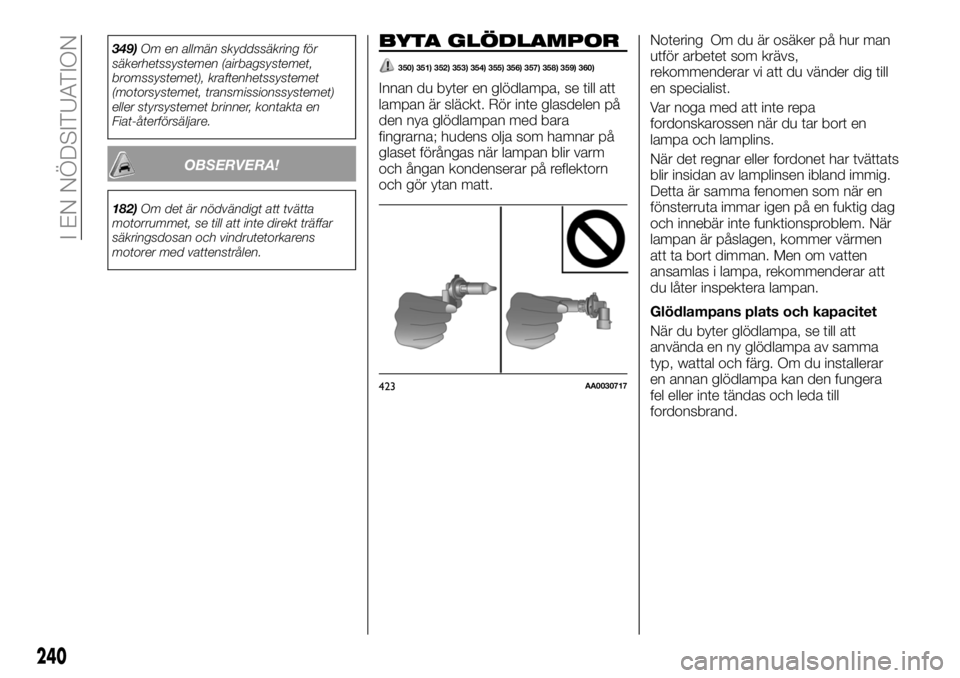

349)Om en allmän skyddssäkring för
säkerhetssystemen (airbagsystemet,
bromssystemet), kraftenhetssystemet
(motorsystemet, transmissionssystemet)
eller styrsystemet brinner, kontakta en
Fiat-återförsäljare.
OBSERVERA!
182)Om det är nödvändigt att tvätta
motorrummet, se till att inte direkt träffar
säkringsdosan och vindrutetorkarens
motorer med vattenstrålen.
BYTA GLÖDLAMPOR
350) 351) 352) 353) 354) 355) 356) 357) 358) 359) 360)
Innan du byter en glödlampa, se till att
lampan är släckt. Rör inte glasdelen på
den nya glödlampan med bara
fingrarna; hudens olja som hamnar på
glaset förångas när lampan blir varm
och ångan kondenserar på reflektorn
och gör ytan matt.Notering Om du är osäker på hur man
utför arbetet som krävs,
rekommenderar vi att du vänder dig till
en specialist.
Var noga med att inte repa
fordonskarossen när du tar bort en
lampa och lamplins.
När det regnar eller fordonet har tvättats
blir insidan av lamplinsen ibland immig.
Detta är samma fenomen som när en
fönsterruta immar igen på en fuktig dag
och innebär inte funktionsproblem. När
lampan är påslagen, kommer värmen
att ta bort dimman. Men om vatten
ansamlas i lampa, rekommenderar att
du låter inspektera lampan.
Glödlampans plats och kapacitet
När du byter glödlampa, se till att
använda en ny glödlampa av samma
typ, wattal och färg. Om du installerar
en annan glödlampa kan den fungera
fel eller inte tändas och leda till
fordonsbrand.
423AA0030717
240
I EN NÖDSITUATION

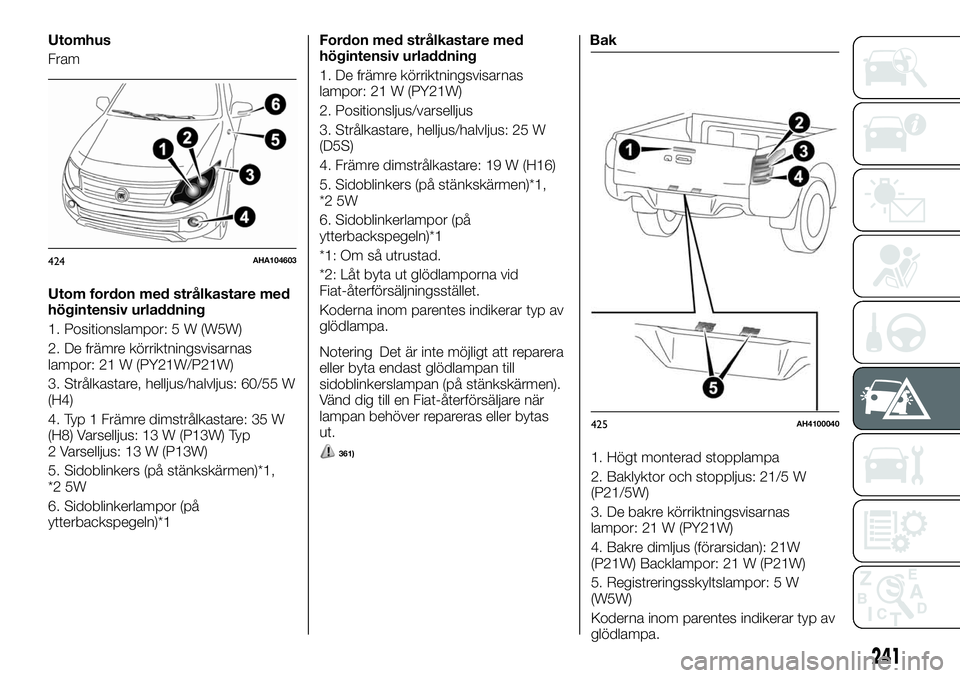

Utomhus
Fram
Utom fordon med strålkastare med
högintensiv urladdning
1. Positionslampor: 5 W (W5W)
2. De främre körriktningsvisarnas
lampor: 21 W (PY21W/P21W)
3. Strålkastare, helljus/halvljus: 60/55 W
(H4)
4. Typ 1 Främre dimstrålkastare: 35 W
(H8) Varselljus: 13 W (P13W) Typ
2 Varselljus: 13 W (P13W)
5. Sidoblinkers (på stänkskärmen)*1,
*2 5W
6. Sidoblinkerlampor (på
ytterbackspegeln)*1Fordon med strålkastare med
högintensiv urladdning
1. De främre körriktningsvisarnas
lampor: 21 W (PY21W)
2. Positionsljus/varselljus
3. Strålkastare, helljus/halvljus: 25 W
(D5S)
4. Främre dimstrålkastare: 19 W (H16)
5. Sidoblinkers (på stänkskärmen)*1,
*2 5W
6. Sidoblinkerlampor (på
ytterbackspegeln)*1
*1: Om så utrustad.
*2: Låt byta ut glödlamporna vid
Fiat-återförsäljningsstället.
Koderna inom parentes indikerar typ av
glödlampa.
Notering Det är inte möjligt att reparera
eller byta endast glödlampan till
sidoblinkerslampan (på stänkskärmen).
Vänd dig till en Fiat-återförsäljare när
lampan behöver repareras eller bytas
ut.
361)
Bak
1. Högt monterad stopplampa
2. Baklyktor och stoppljus: 21/5 W
(P21/5W)
3. De bakre körriktningsvisarnas
lampor: 21 W (PY21W)
4. Bakre dimljus (förarsidan): 21W
(P21W) Backlampor: 21 W (P21W)
5. Registreringsskyltslampor: 5 W
(W5W)
Koderna inom parentes indikerar typ av
glödlampa.
424AHA104603
425AH4100040
241

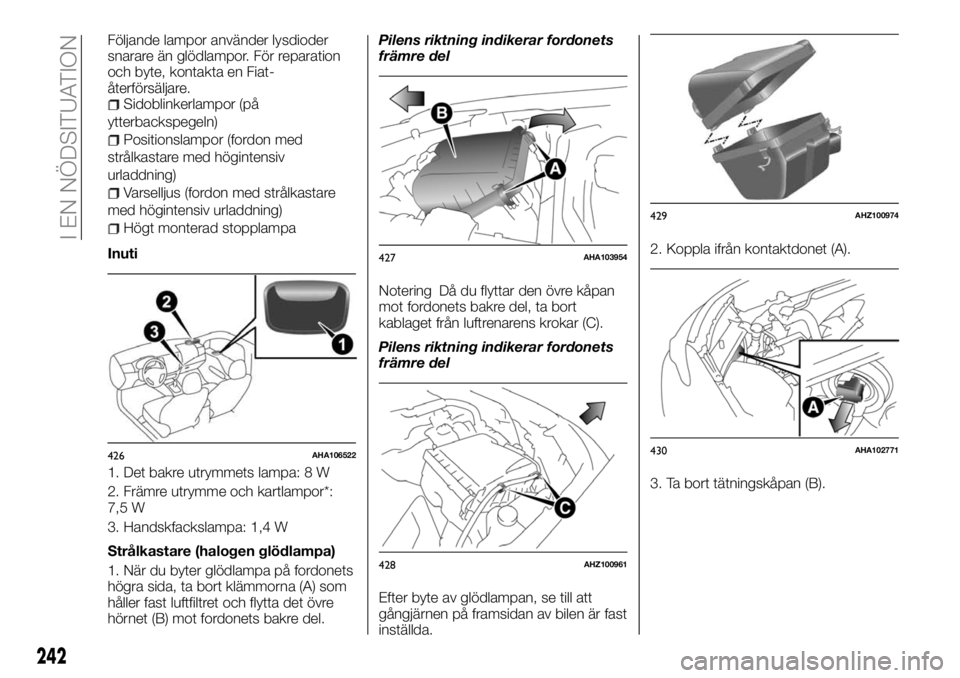

Följande lampor använder lysdioder
snarare än glödlampor. För reparation
och byte, kontakta en Fiat-
återförsäljare.
Sidoblinkerlampor (på
ytterbackspegeln)
Positionslampor (fordon med
strålkastare med högintensiv
urladdning)
Varselljus (fordon med strålkastare
med högintensiv urladdning)
Högt monterad stopplampa
Inuti
1. Det bakre utrymmets lampa: 8 W
2. Främre utrymme och kartlampor*:
7,5 W
3. Handskfackslampa: 1,4 W
Strålkastare (halogen glödlampa)
1. När du byter glödlampa på fordonets
högra sida, ta bort klämmorna (A) som
håller fast luftfiltret och flytta det övre
hörnet (B) mot fordonets bakre del.Pilens riktning indikerar fordonets
främre del
Notering Då du flyttar den övre kåpan
mot fordonets bakre del, ta bort
kablaget från luftrenarens krokar (C).
Pilens riktning indikerar fordonets
främre del
Efter byte av glödlampan, se till att
gångjärnen på framsidan av bilen är fast
inställda.2. Koppla ifrån kontaktdonet (A).
3. Ta bort tätningskåpan (B).
426AHA106522
427AHA103954
428AHZ100961
429AHZ100974
430AHA102771
242
I EN NÖDSITUATION

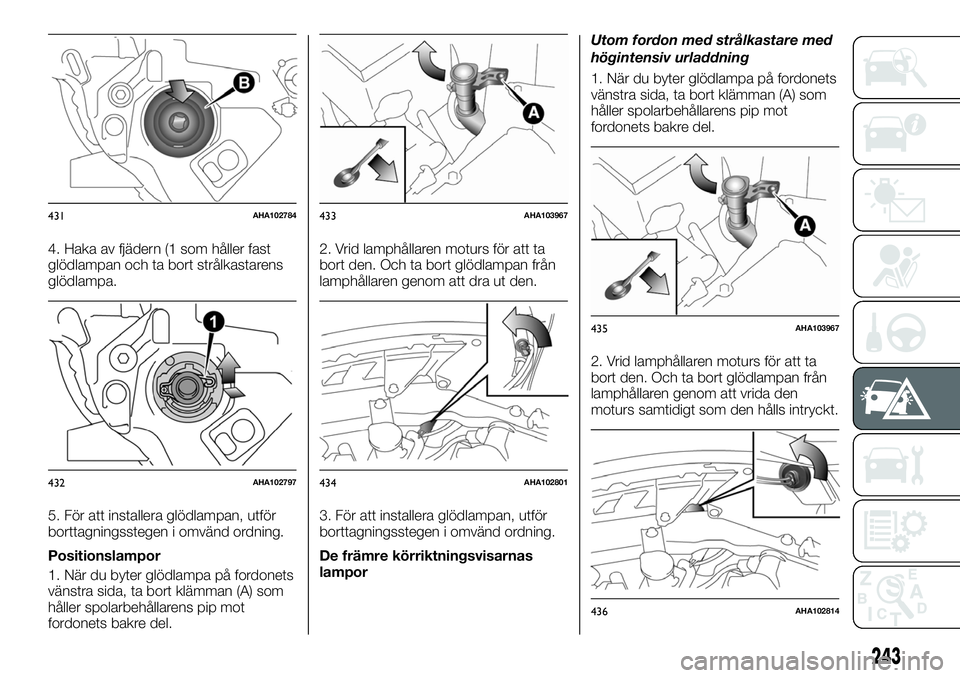

4. Haka av fjädern (1 som håller fast
glödlampan och ta bort strålkastarens
glödlampa.
5. För att installera glödlampan, utför
borttagningsstegen i omvänd ordning.
Positionslampor
1. När du byter glödlampa på fordonets
vänstra sida, ta bort klämman (A) som
håller spolarbehållarens pip mot
fordonets bakre del.2. Vrid lamphållaren moturs för att ta
bort den. Och ta bort glödlampan från
lamphållaren genom att dra ut den.
3. För att installera glödlampan, utför
borttagningsstegen i omvänd ordning.
De främre körriktningsvisarnas
lamporUtom fordon med strålkastare med
högintensiv urladdning
1. När du byter glödlampa på fordonets
vänstra sida, ta bort klämman (A) som
håller spolarbehållarens pip mot
fordonets bakre del.
2. Vrid lamphållaren moturs för att ta
bort den. Och ta bort glödlampan från
lamphållaren genom att vrida den
moturs samtidigt som den hålls intryckt.
431AHA102784
432AHA102797
433AHA103967
434AHA102801
435AHA103967
436AHA102814
243

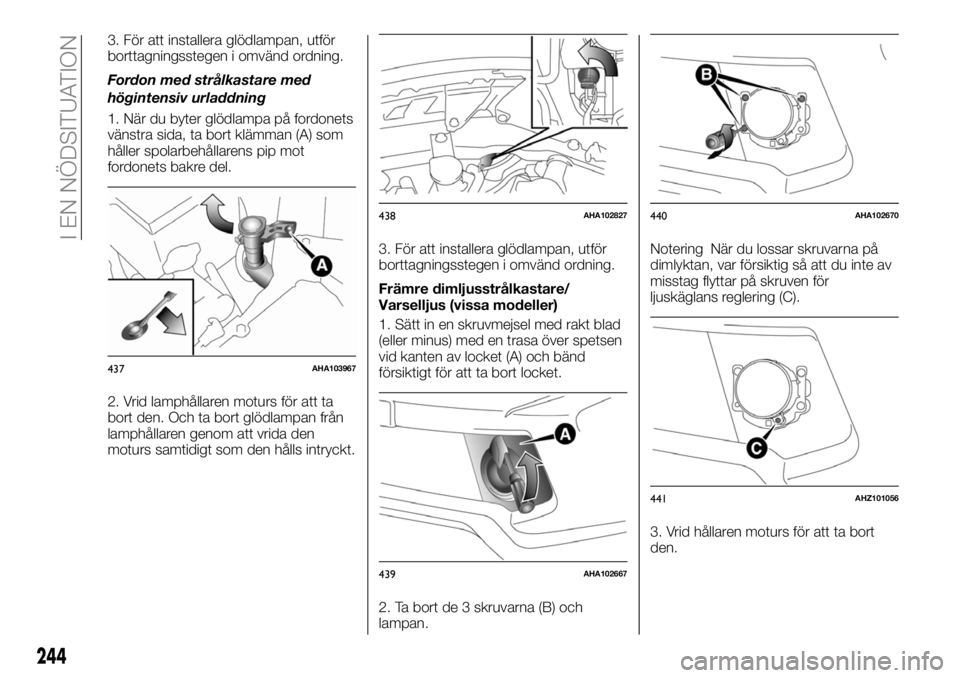

3. För att installera glödlampan, utför
borttagningsstegen i omvänd ordning.
Fordon med strålkastare med
högintensiv urladdning
1. När du byter glödlampa på fordonets
vänstra sida, ta bort klämman (A) som
håller spolarbehållarens pip mot
fordonets bakre del.
2. Vrid lamphållaren moturs för att ta
bort den. Och ta bort glödlampan från
lamphållaren genom att vrida den
moturs samtidigt som den hålls intryckt.3. För att installera glödlampan, utför
borttagningsstegen i omvänd ordning.
Främre dimljusstrålkastare/
Varselljus (vissa modeller)
1. Sätt in en skruvmejsel med rakt blad
(eller minus) med en trasa över spetsen
vid kanten av locket (A) och bänd
försiktigt för att ta bort locket.
2. Ta bort de 3 skruvarna (B) och
lampan.Notering När du lossar skruvarna på
dimlyktan, var försiktig så att du inte av
misstag flyttar på skruven för
ljuskäglans reglering (C).
3. Vrid hållaren moturs för att ta bort
den.
437AHA103967
438AHA102827
439AHA102667
440AHA102670
441AHZ101056
244
I EN NÖDSITUATION

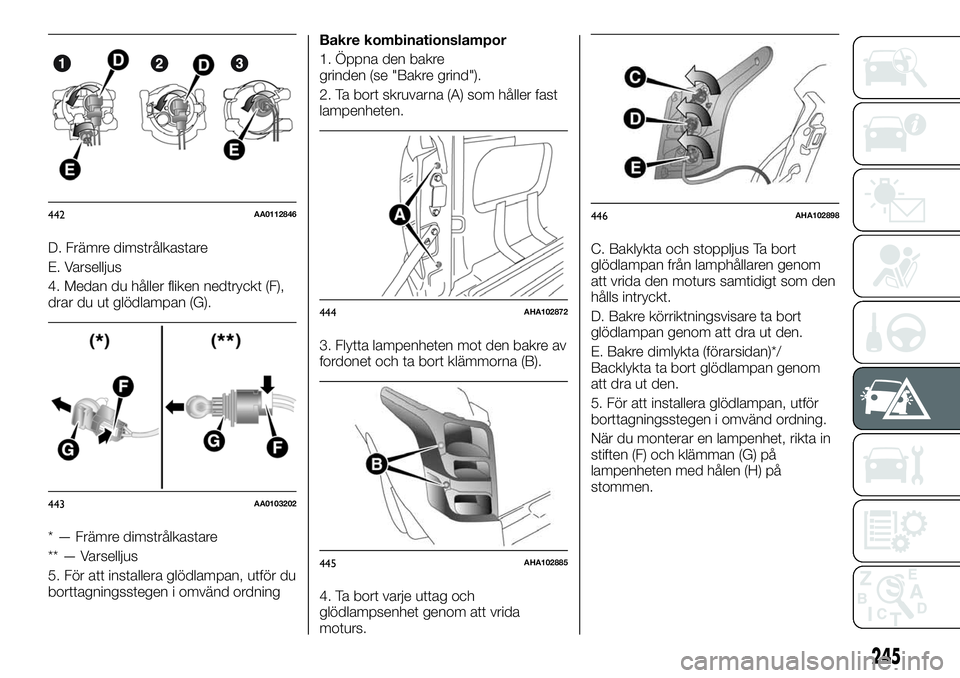

D. Främre dimstrålkastare
E. Varselljus
4. Medan du håller fliken nedtryckt (F),
drar du ut glödlampan (G).
* — Främre dimstrålkastare
** — Varselljus
5. För att installera glödlampan, utför du
borttagningsstegen i omvänd ordningBakre kombinationslampor
1. Öppna den bakre
grinden (se "Bakre grind").
2. Ta bort skruvarna (A) som håller fast
lampenheten.
3. Flytta lampenheten mot den bakre av
fordonet och ta bort klämmorna (B).
4. Ta bort varje uttag och
glödlampsenhet genom att vrida
moturs.C. Baklykta och stoppljus Ta bort
glödlampan från lamphållaren genom
att vrida den moturs samtidigt som den
hålls intryckt.
D. Bakre körriktningsvisare ta bort
glödlampan genom att dra ut den.
E. Bakre dimlykta (förarsidan)*/
Backlykta ta bort glödlampan genom
att dra ut den.
5. För att installera glödlampan, utför
borttagningsstegen i omvänd ordning.
När du monterar en lampenhet, rikta in
stiften (F) och klämman (G) på
lampenheten med hålen (H) på
stommen.
442AA0112846
443AA0103202
444AHA102872
445AHA102885
446AHA102898
245

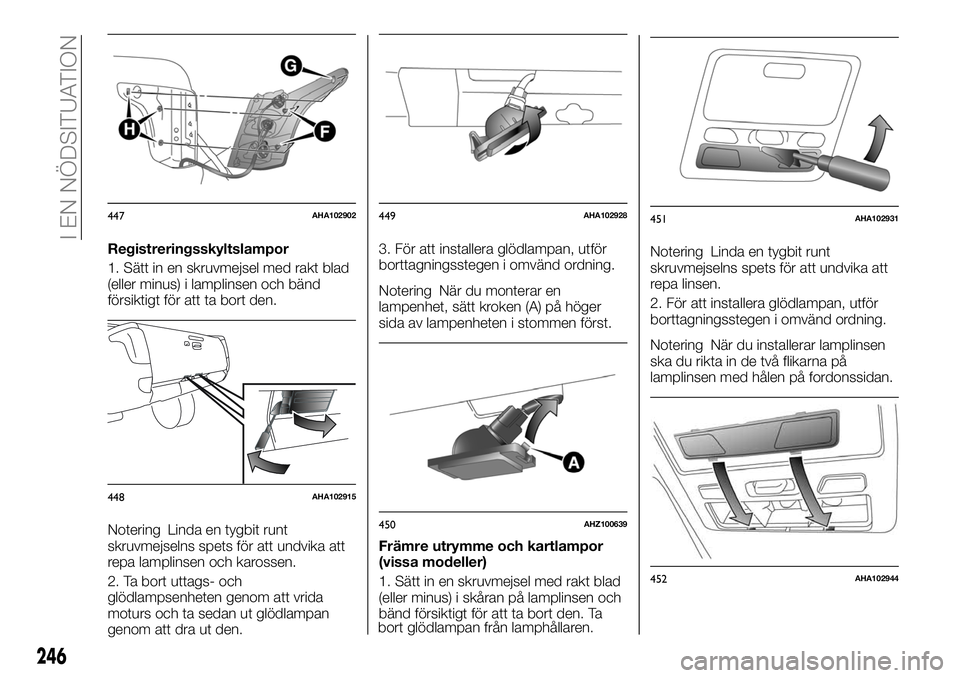

Registreringsskyltslampor
1. Sätt in en skruvmejsel med rakt blad
(eller minus) i lamplinsen och bänd
försiktigt för att ta bort den.
Notering Linda en tygbit runt
skruvmejselns spets för att undvika att
repa lamplinsen och karossen.
2. Ta bort uttags- och
glödlampsenheten genom att vrida
moturs och ta sedan ut glödlampan
genom att dra ut den.3. För att installera glödlampan, utför
borttagningsstegen i omvänd ordning.
Notering När du monterar en
lampenhet, sätt kroken (A) på höger
sida av lampenheten i stommen först.
Främre utrymme och kartlampor
(vissa modeller)
1. Sätt in en skruvmejsel med rakt blad
(eller minus) i skåran på lamplinsen och
bänd försiktigt för att ta bort den. Ta
bort glödlampan från lamphållaren.Notering Linda en tygbit runt
skruvmejselns spets för att undvika att
repa linsen.
2. För att installera glödlampan, utför
borttagningsstegen i omvänd ordning.
Notering När du installerar lamplinsen
ska du rikta in de två flikarna på
lamplinsen med hålen på fordonssidan.
447AHA102902
448AHA102915
449AHA102928
450AHZ100639
451AHA102931
452AHA102944
246
I EN NÖDSITUATION

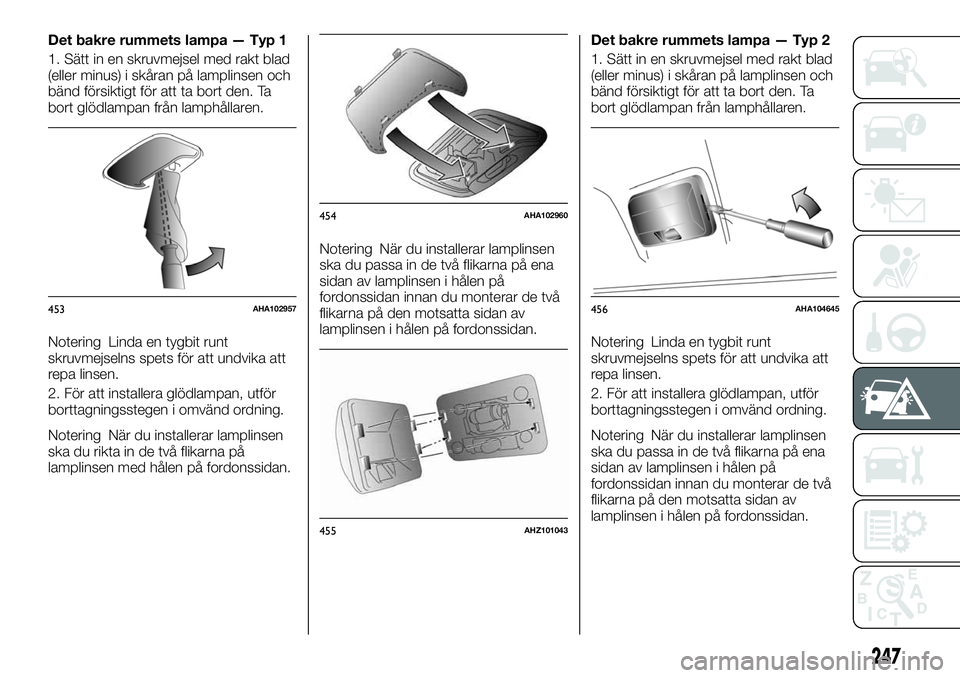

Det bakre rummets lampa — Typ 1
1. Sätt in en skruvmejsel med rakt blad
(eller minus) i skåran på lamplinsen och
bänd försiktigt för att ta bort den. Ta
bort glödlampan från lamphållaren.
Notering Linda en tygbit runt
skruvmejselns spets för att undvika att
repa linsen.
2. För att installera glödlampan, utför
borttagningsstegen i omvänd ordning.
Notering När du installerar lamplinsen
ska du rikta in de två flikarna på
lamplinsen med hålen på fordonssidan.Notering När du installerar lamplinsen
ska du passa in de två flikarna på ena
sidan av lamplinsen i hålen på
fordonssidan innan du monterar de två
flikarna på den motsatta sidan av
lamplinsen i hålen på fordonssidan.Det bakre rummets lampa — Typ 2
1. Sätt in en skruvmejsel med rakt blad
(eller minus) i skåran på lamplinsen och
bänd försiktigt för att ta bort den. Ta
bort glödlampan från lamphållaren.
Notering Linda en tygbit runt
skruvmejselns spets för att undvika att
repa linsen.
2. För att installera glödlampan, utför
borttagningsstegen i omvänd ordning.
Notering När du installerar lamplinsen
ska du passa in de två flikarna på ena
sidan av lamplinsen i hålen på
fordonssidan innan du monterar de två
flikarna på den motsatta sidan av
lamplinsen i hålen på fordonssidan.
453AHA102957
454AHA102960
455AHZ101043
456AHA104645
247

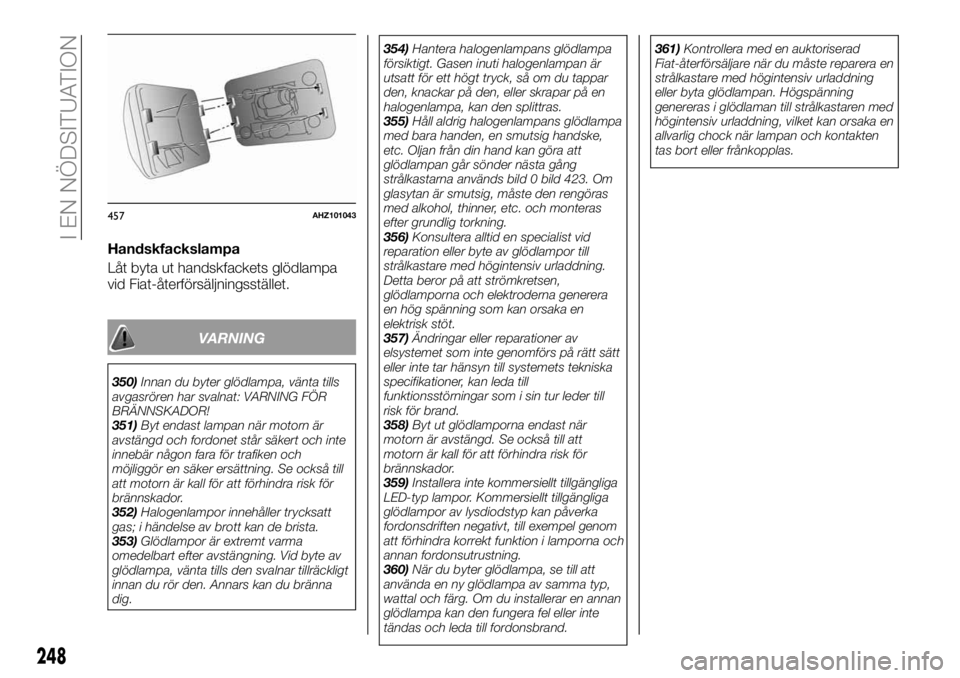

Handskfackslampa
Låt byta ut handskfackets glödlampa
vid Fiat-återförsäljningsstället.
VARNING
350)Innan du byter glödlampa, vänta tills
avgasrören har svalnat: VARNING FÖR
BRÄNNSKADOR!
351)Byt endast lampan när motorn är
avstängd och fordonet står säkert och inte
innebär någon fara för trafiken och
möjliggör en säker ersättning. Se också till
att motorn är kall för att förhindra risk för
brännskador.
352)Halogenlampor innehåller trycksatt
gas; i händelse av brott kan de brista.
353)Glödlampor är extremt varma
omedelbart efter avstängning. Vid byte av
glödlampa, vänta tills den svalnar tillräckligt
innan du rör den. Annars kan du bränna
dig.354)Hantera halogenlampans glödlampa
försiktigt. Gasen inuti halogenlampan är
utsatt för ett högt tryck, så om du tappar
den, knackar på den, eller skrapar på en
halogenlampa, kan den splittras.
355)Håll aldrig halogenlampans glödlampa
med bara handen, en smutsig handske,
etc. Oljan från din hand kan göra att
glödlampan går sönder nästa gång
strålkastarna används bild 0 bild 423. Om
glasytan är smutsig, måste den rengöras
med alkohol, thinner, etc. och monteras
efter grundlig torkning.
356)Konsultera alltid en specialist vid
reparation eller byte av glödlampor till
strålkastare med högintensiv urladdning.
Detta beror på att strömkretsen,
glödlamporna och elektroderna generera
en hög spänning som kan orsaka en
elektrisk stöt.
357)Ändringar eller reparationer av
elsystemet som inte genomförs på rätt sätt
eller inte tar hänsyn till systemets tekniska
specifikationer, kan leda till
funktionsstörningar som i sin tur leder till
risk för brand.
358)Byt ut glödlamporna endast när
motorn är avstängd. Se också till att
motorn är kall för att förhindra risk för
brännskador.
359)Installera inte kommersiellt tillgängliga
LED-typ lampor. Kommersiellt tillgängliga
glödlampor av lysdiodstyp kan påverka
fordonsdriften negativt, till exempel genom
att förhindra korrekt funktion i lamporna och
annan fordonsutrustning.
360)När du byter glödlampa, se till att
använda en ny glödlampa av samma typ,
wattal och färg. Om du installerar en annan
glödlampa kan den fungera fel eller inte
tändas och leda till fordonsbrand.361)Kontrollera med en auktoriserad
Fiat-återförsäljare när du måste reparera en
strålkastare med högintensiv urladdning
eller byta glödlampan. Högspänning
genereras i glödlaman till strålkastaren med
högintensiv urladdning, vilket kan orsaka en
allvarlig chock när lampan och kontakten
tas bort eller frånkopplas.
457AHZ101043
248
I EN NÖDSITUATION
