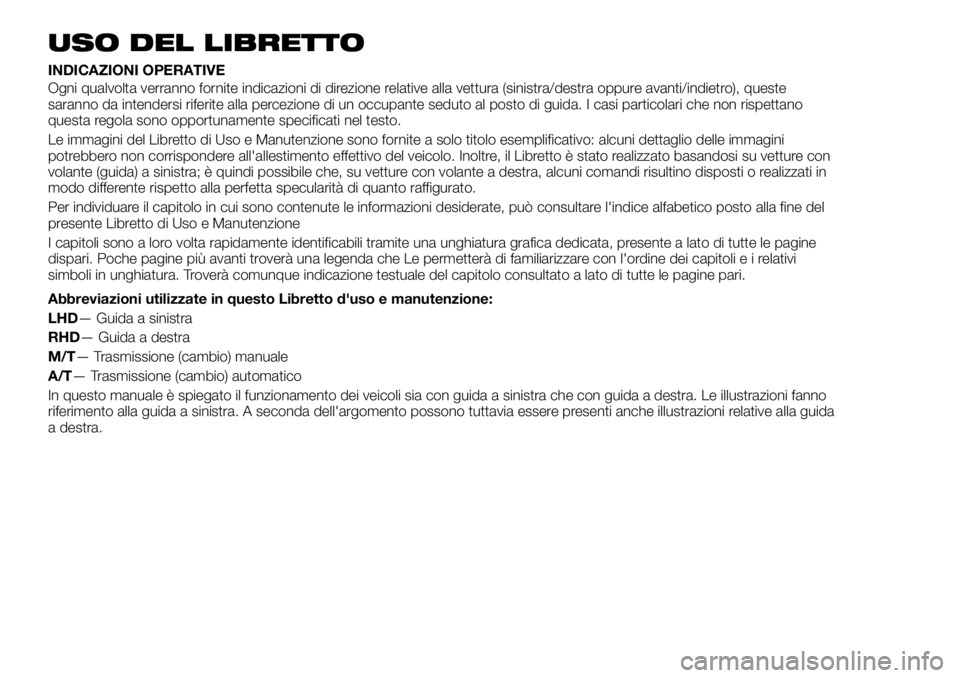

USO DEL LIBRETTO
INDICAZIONI OPERATIVE
Ogni qualvolta verranno fornite indicazioni di direzione relative alla vettura (sinistra/destra oppure avanti/indietro), queste
saranno da intendersi riferite alla percezione di un occupante seduto al posto di guida. I casi particolari che non rispettano
questa regola sono opportunamente specificati nel testo.
Le immagini del Libretto di Uso e Manutenzione sono fornite a solo titolo esemplificativo: alcuni dettaglio delle immagini
potrebbero non corrispondere all'allestimento effettivo del veicolo. Inoltre, il Libretto è stato realizzato basandosi su vetture con
volante (guida) a sinistra; è quindi possibile che, su vetture con volante a destra, alcuni comandi risultino disposti o realizzati in
modo differente rispetto alla perfetta specularità di quanto raffigurato.
Per individuare il capitolo in cui sono contenute le informazioni desiderate, può consultare l'indice alfabetico posto alla fine del
presente Libretto di Uso e Manutenzione
I capitoli sono a loro volta rapidamente identificabili tramite una unghiatura grafica dedicata, presente a lato di tutte le pagine
dispari. Poche pagine più avanti troverà una legenda che Le permetterà di familiarizzare con l'ordine dei capitolieirelativi
simboli in unghiatura. Troverà comunque indicazione testuale del capitolo consultato a lato di tutte le pagine pari.
Abbreviazioni utilizzate in questo Libretto d'uso e manutenzione:
LHD— Guida a sinistra
RHD— Guida a destra
M/T— Trasmissione (cambio) manuale
A/T— Trasmissione (cambio) automatico
In questo manuale è spiegato il funzionamento dei veicoli sia con guida a sinistra che con guida a destra. Le illustrazioni fanno
riferimento alla guida a sinistra. A seconda dell'argomento possono tuttavia essere presenti anche illustrazioni relative alla guida
a destra.
Page 13 of 332

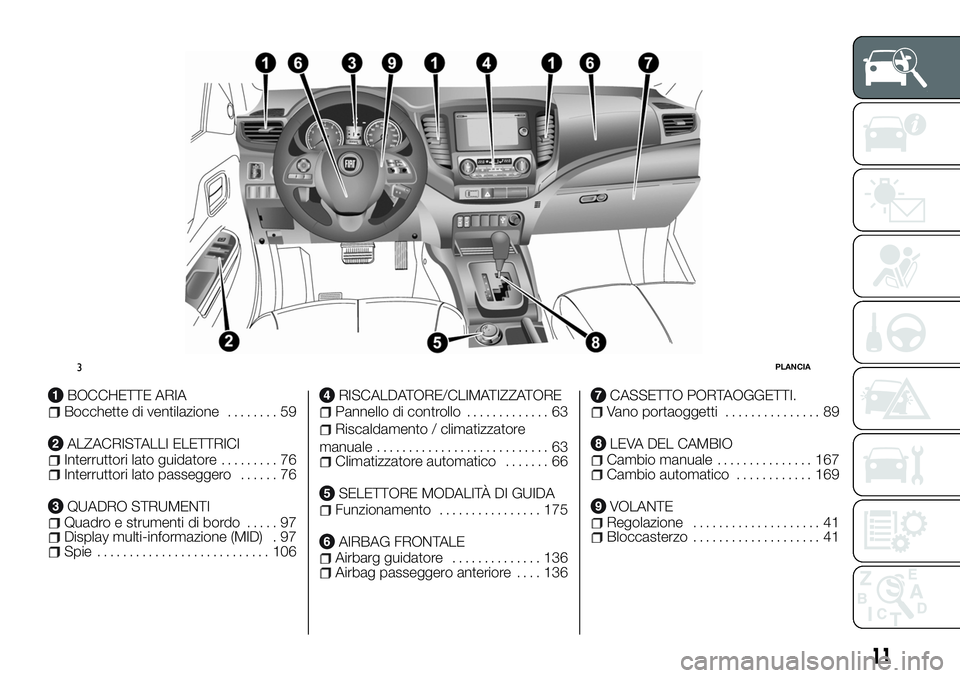

BOCCHETTE ARIABocchette di ventilazione........ 59
ALZACRISTALLI ELETTRICIInterruttori lato guidatore......... 76Interruttori lato passeggero...... 76
QUADRO STRUMENTIQuadro e strumenti di bordo..... 97Display multi-informazione (MID) . 97Spie........................... 106
RISCALDATORE/CLIMATIZZATOREPannello di controllo............. 63
Riscaldamento / climatizzatore
manuale........................... 63
Climatizzatore automatico....... 66
SELETTORE MODALITÀ DI GUIDAFunzionamento................ 175
AIRBAG FRONTALEAirbarg guidatore.............. 136Airbag passeggero anteriore.... 136
CASSETTO PORTAOGGETTI.Vano portaoggetti............... 89
LEVA DEL CAMBIOCambio manuale............... 167Cambio automatico............ 169
VOLANTERegolazione.................... 41Bloccasterzo.................... 41
3PLANCIA
11
Page 28 of 332

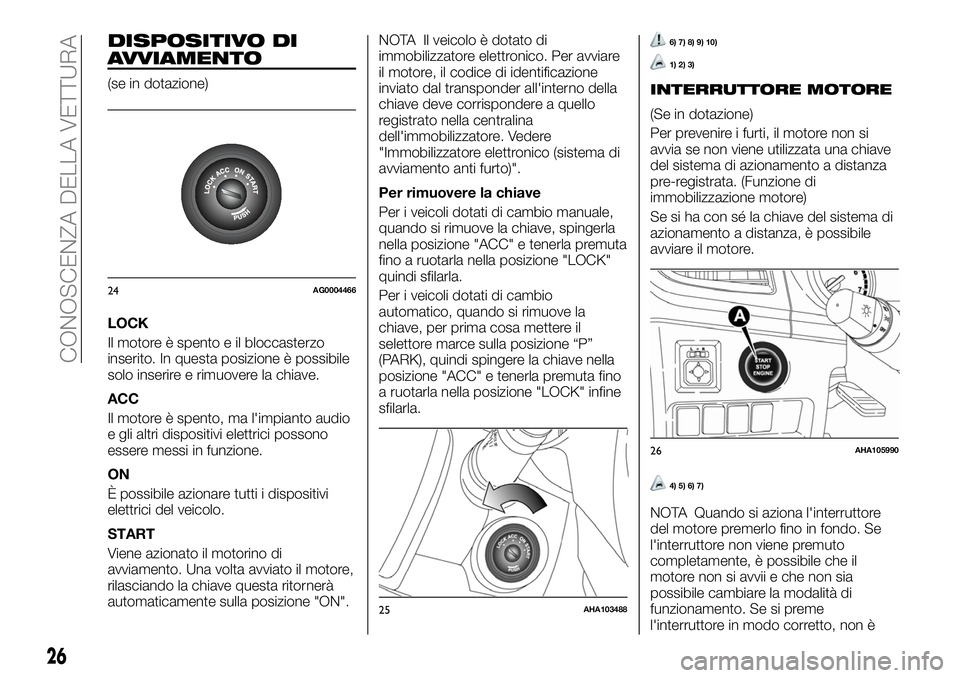

DISPOSITIVO DI
AVVIAMENTO
(se in dotazione)
LOCK
Il motore è spento e il bloccasterzo
inserito. In questa posizione è possibile
solo inserire e rimuovere la chiave.
ACC
Il motore è spento, ma l'impianto audio
e gli altri dispositivi elettrici possono
essere messi in funzione.
ON
È possibile azionare tutti i dispositivi
elettrici del veicolo.
START
Viene azionato il motorino di
avviamento. Una volta avviato il motore,
rilasciando la chiave questa ritornerà
automaticamente sulla posizione "ON".NOTA Il veicolo è dotato di
immobilizzatore elettronico. Per avviare
il motore, il codice di identificazione
inviato dal transponder all'interno della
chiave deve corrispondere a quello
registrato nella centralina
dell'immobilizzatore. Vedere
"Immobilizzatore elettronico (sistema di
avviamento anti furto)".
Per rimuovere la chiave
Per i veicoli dotati di cambio manuale,
quando si rimuove la chiave, spingerla
nella posizione "ACC" e tenerla premuta
fino a ruotarla nella posizione "LOCK"
quindi sfilarla.
Per i veicoli dotati di cambio
automatico, quando si rimuove la
chiave, per prima cosa mettere il
selettore marce sulla posizione “P”
(PARK), quindi spingere la chiave nella
posizione "ACC" e tenerla premuta fino
a ruotarla nella posizione "LOCK" infine
sfilarla.
6) 7) 8) 9) 10)
1) 2) 3)
INTERRUTTORE MOTORE
(Se in dotazione)
Per prevenire i furti, il motore non si
avvia se non viene utilizzata una chiave
del sistema di azionamento a distanza
pre-registrata. (Funzione di
immobilizzazione motore)
Se si ha con sé la chiave del sistema di
azionamento a distanza, è possibile
avviare il motore.
4) 5) 6) 7)
NOTA Quando si aziona l'interruttore
del motore premerlo fino in fondo. Se
l'interruttore non viene premuto
completamente, è possibile che il
motore non si avvii e che non sia
possibile cambiare la modalità di
funzionamento. Se si preme
l'interruttore in modo corretto, non è
24AG0004466
25AHA103488
26AHA105990
26
CONOSCENZA DELLA VETTURA
Page 29 of 332
necessario mantenerlo premuto
manualmente.

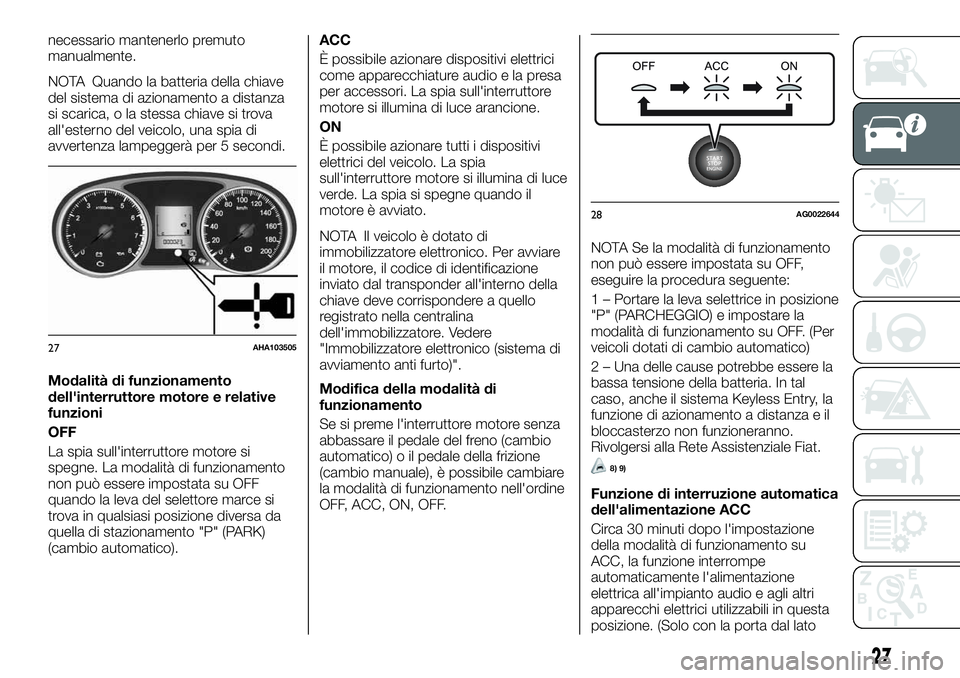

NOTA Quando la batteria della chiave
del sistema di azionamento a distanza
si scarica, o la stessa chiave si trova
all'esterno del veicolo, una spia di
avvertenza lampeggerà per 5 secondi.
Modalità di funzionamento
dell'interruttore motore e relative
funzioni
OFF
La spia sull'interruttore motore si
spegne. La modalità di funzionamento
non può essere impostata su OFF
quando la leva del selettore marce si
trova in qualsiasi posizione diversa da
quella di stazionamento "P" (PARK)
(cambio automatico).ACC
È possibile azionare dispositivi elettrici
come apparecchiature audio e la presa
per accessori. La spia sull'interruttore
motore si illumina di luce arancione.
ON
È possibile azionare tutti i dispositivi
elettrici del veicolo. La spia
sull'interruttore motore si illumina di luce
verde. La spia si spegne quando il
motore è avviato.
NOTA Il veicolo è dotato di
immobilizzatore elettronico. Per avviare
il motore, il codice di identificazione
inviato dal transponder all'interno della
chiave deve corrispondere a quello
registrato nella centralina
dell'immobilizzatore. Vedere
"Immobilizzatore elettronico (sistema di
avviamento anti furto)".
Modifica della modalità di
funzionamento
Se si preme l'interruttore motore senza
abbassare il pedale del freno (cambio
automatico) o il pedale della frizione
(cambio manuale), è possibile cambiare
la modalità di funzionamento nell'ordine
OFF, ACC, ON, OFF.NOTA Se la modalità di funzionamento
non può essere impostata su OFF,
eseguire la procedura seguente:
1 – Portare la leva selettrice in posizione
"P" (PARCHEGGIO) e impostare la
modalità di funzionamento su OFF. (Per
veicoli dotati di cambio automatico)
2 – Una delle cause potrebbe essere la
bassa tensione della batteria. In tal
caso, anche il sistema Keyless Entry, la
funzione di azionamento a distanza e il
bloccasterzo non funzioneranno.
Rivolgersi alla Rete Assistenziale Fiat.
8) 9)
Funzione di interruzione automatica
dell'alimentazione ACC
Circa 30 minuti dopo l'impostazione
della modalità di funzionamento su
ACC, la funzione interrompe
automaticamente l'alimentazione
elettrica all'impianto audio e agli altri
apparecchi elettrici utilizzabili in questa
posizione. (Solo con la porta dal lato
27AHA103505
28AG0022644
27
Page 33 of 332

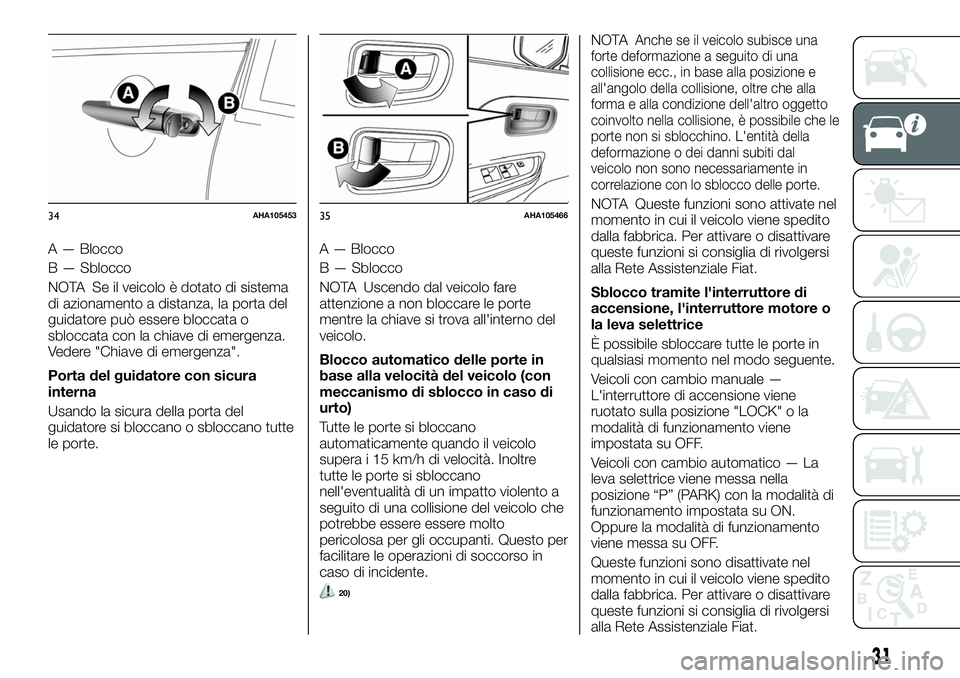

A — Blocco
B — Sblocco
NOTA Se il veicolo è dotato di sistema
di azionamento a distanza, la porta del
guidatore può essere bloccata o
sbloccata con la chiave di emergenza.
Vedere "Chiave di emergenza".
Porta del guidatore con sicura
interna
Usando la sicura della porta del
guidatore si bloccano o sbloccano tutte
le porte.A — Blocco
B — Sblocco
NOTA Uscendo dal veicolo fare
attenzione a non bloccare le porte
mentre la chiave si trova all'interno del
veicolo.
Blocco automatico delle porte in
base alla velocità del veicolo (con
meccanismo di sblocco in caso di
urto)
Tutte le porte si bloccano
automaticamente quando il veicolo
supera i 15 km/h di velocità. Inoltre
tutte le porte si sbloccano
nell'eventualità di un impatto violento a
seguito di una collisione del veicolo che
potrebbe essere essere molto
pericolosa per gli occupanti. Questo per
facilitare le operazioni di soccorso in
caso di incidente.
20)
NOTAAnche se il veicolo subisce una
forte deformazione a seguito di una
collisione ecc., in base alla posizione e
all'angolo della collisione, oltre che alla
forma e alla condizione dell'altro oggetto
coinvolto nella collisione, è possibile che le
porte non si sblocchino. L'entità della
deformazione o dei danni subiti dal
veicolo non sono necessariamente in
correlazione con lo sblocco delle porte.
NOTA Queste funzioni sono attivate nel
momento in cui il veicolo viene spedito
dalla fabbrica. Per attivare o disattivare
queste funzioni si consiglia di rivolgersi
alla Rete Assistenziale Fiat.
Sblocco tramite l'interruttore di
accensione, l'interruttore motore o
la leva selettrice
È possibile sbloccare tutte le porte in
qualsiasi momento nel modo seguente.
Veicoli con cambio manuale —
L'interruttore di accensione viene
ruotato sulla posizione "LOCK" o la
modalità di funzionamento viene
impostata su OFF.
Veicoli con cambio automatico — La
leva selettrice viene messa nella
posizione “P” (PARK) con la modalità di
funzionamento impostata su ON.
Oppure la modalità di funzionamento
viene messa su OFF.
Queste funzioni sono disattivate nel
momento in cui il veicolo viene spedito
dalla fabbrica. Per attivare o disattivare
queste funzioni si consiglia di rivolgersi
alla Rete Assistenziale Fiat.34AHA10545335AHA105466
31
Page 44 of 332
NOTA Quando si esegue una delle
seguenti operazioni con la modalità di
funzionamento sulla posizione OFF,
viene inserito il bloccasterzo.
Apertura o chiusura della porta del
guidatore.
Chiusura di tutte le porte.
Apertura di una porta quando sono
tutte chiuse.
Blocco di tutte le porte con il sistema
Keyless Entry o il sistema di
azionamento a distanza.
La leva del selettore marce si trova
sulla posizione di stazionamento "P"
(PARK) (cambio automatico).
NOTA Quando viene aperta una porta
senza che il bloccasterzo sia inserito, il
segnale acustico si attiva per segnalare
che il bloccasterzo è disinserito.
Per sbloccare

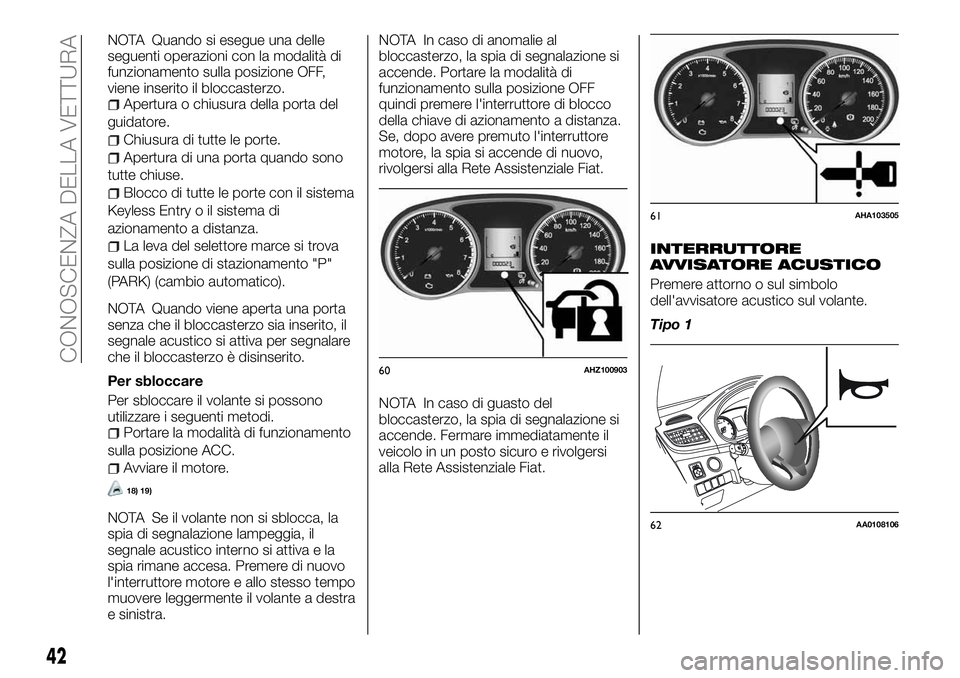

Per sbloccare il volante si possono
utilizzare i seguenti metodi.
Portare la modalità di funzionamento
sulla posizione ACC.
Avviare il motore.
18) 19)
NOTA Se il volante non si sblocca, la
spia di segnalazione lampeggia, il
segnale acustico interno si attiva e la
spia rimane accesa. Premere di nuovo
l'interruttore motore e allo stesso tempo
muovere leggermente il volante a destra
e sinistra.NOTA In caso di anomalie al
bloccasterzo, la spia di segnalazione si
accende. Portare la modalità di
funzionamento sulla posizione OFF
quindi premere l'interruttore di blocco
della chiave di azionamento a distanza.
Se, dopo avere premuto l'interruttore
motore, la spia si accende di nuovo,
rivolgersi alla Rete Assistenziale Fiat.
NOTA In caso di guasto del
bloccasterzo, la spia di segnalazione si
accende. Fermare immediatamente il
veicolo in un posto sicuro e rivolgersi
alla Rete Assistenziale Fiat.
INTERRUTTORE
AVVISATORE ACUSTICO
Premere attorno o sul simbolo
dell'avvisatore acustico sul volante.
Tipo 1
60AHZ100903
61AHA103505
62AA0108106
42
CONOSCENZA DELLA VETTURA
Page 45 of 332

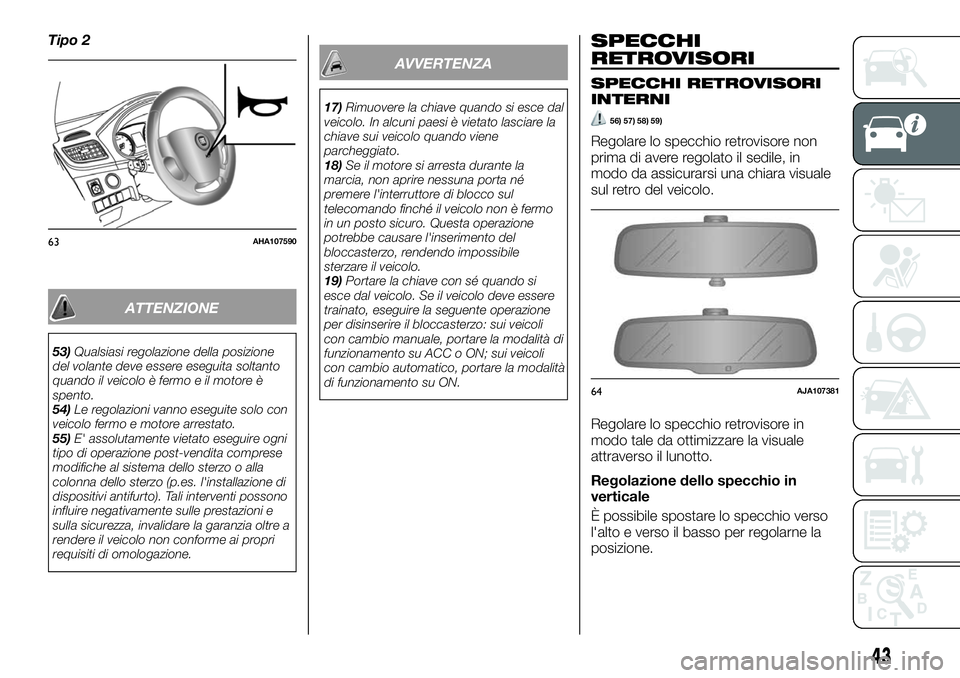

Tipo 2
ATTENZIONE
53)Qualsiasi regolazione della posizione
del volante deve essere eseguita soltanto
quando il veicolo è fermo e il motore è
spento.
54)Le regolazioni vanno eseguite solo con
veicolo fermo e motore arrestato.
55)E' assolutamente vietato eseguire ogni
tipo di operazione post-vendita comprese
modifiche al sistema dello sterzo o alla
colonna dello sterzo (p.es. l'installazione di
dispositivi antifurto). Tali interventi possono
influire negativamente sulle prestazioni e
sulla sicurezza, invalidare la garanzia oltre a
rendere il veicolo non conforme ai propri
requisiti di omologazione.
AVVERTENZA
17)Rimuovere la chiave quando si esce dal
veicolo. In alcuni paesi è vietato lasciare la
chiave sui veicolo quando viene
parcheggiato.
18)Se il motore si arresta durante la
marcia, non aprire nessuna porta né
premere l'interruttore di blocco sul
telecomando finché il veicolo non è fermo
in un posto sicuro. Questa operazione
potrebbe causare l'inserimento del
bloccasterzo, rendendo impossibile
sterzare il veicolo.
19)Portare la chiave con sé quando si
esce dal veicolo. Se il veicolo deve essere
trainato, eseguire la seguente operazione
per disinserire il bloccasterzo: sui veicoli
con cambio manuale, portare la modalità di
funzionamento su ACC o ON; sui veicoli
con cambio automatico, portare la modalità
di funzionamento su ON.
SPECCHI
RETROVISORI
SPECCHI RETROVISORI
INTERNI
56) 57) 58) 59)
Regolare lo specchio retrovisore non
prima di avere regolato il sedile, in
modo da assicurarsi una chiara visuale
sul retro del veicolo.
Regolare lo specchio retrovisore in
modo tale da ottimizzare la visuale
attraverso il lunotto.
Regolazione dello specchio in
verticale
È possibile spostare lo specchio verso
l'alto e verso il basso per regolarne la
posizione.
63AHA107590
64AJA107381
43

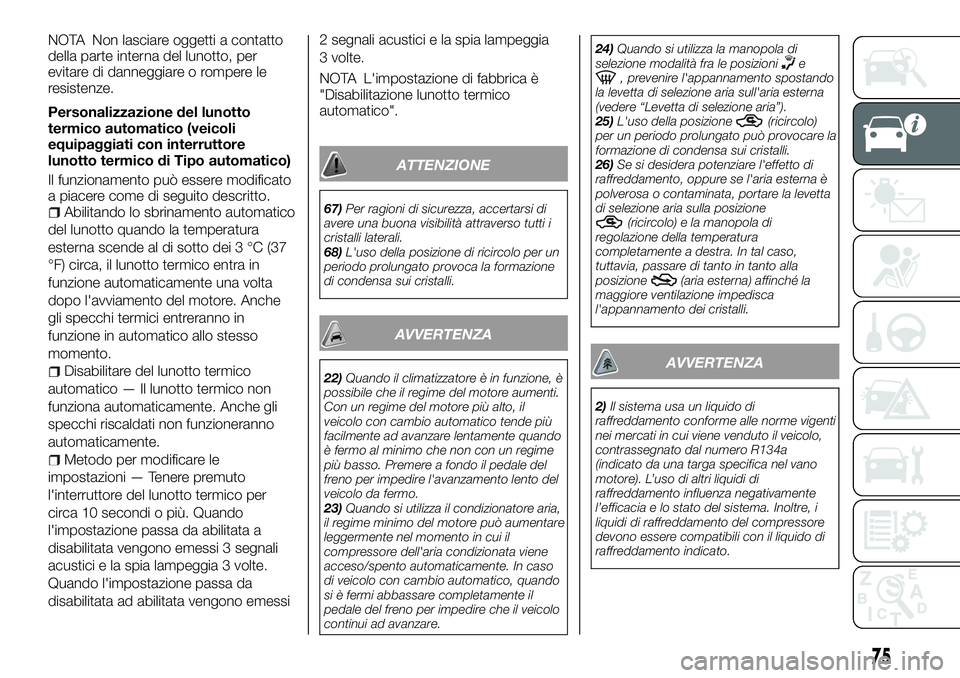

Page 77 of 332
NOTA Non lasciare oggetti a contatto
della parte interna del lunotto, per
evitare di danneggiare o rompere le
resistenze.
Personalizzazione del lunotto
termico automatico (veicoli
equipaggiati con interruttore
lunotto termico di Tipo automatico)
Il funzionamento può essere modificato
a piacere come di seguito descritto.
Abilitando lo sbrinamento automatico
del lunotto quando la temperatura
esterna scende al di sotto dei 3 °C (37
°F) circa, il lunotto termico entra in
funzione automaticamente una volta
dopo l'avviamento del motore. Anche
gli specchi termici entreranno in
funzione in automatico allo stesso
momento.
Disabilitare del lunotto termico
automatico — Il lunotto termico non
funziona automaticamente. Anche gli
specchi riscaldati non funzioneranno
automaticamente.
Metodo per modificare le
impostazioni — Tenere premuto
l'interruttore del lunotto termico per
circa 10 secondi o più. Quando
l'impostazione passa da abilitata a
disabilitata vengono emessi 3 segnali
acustici e la spia lampeggia 3 volte.
Quando l'impostazione passa da
disabilitata ad abilitata vengono emessi2 segnali acustici e la spia lampeggia
3 volte.
NOTA L'impostazione di fabbrica è
"Disabilitazione lunotto termico
automatico".
ATTENZIONE
67)Per ragioni di sicurezza, accertarsi di
avere una buona visibilità attraverso tutti i
cristalli laterali.
68)L'uso della posizione di ricircolo per un
periodo prolungato provoca la formazione
di condensa sui cristalli.
AVVERTENZA
22)Quando il climatizzatore è in funzione, è
possibile che il regime del motore aumenti.
Con un regime del motore più alto, il
veicolo con cambio automatico tende più
facilmente ad avanzare lentamente quando
è fermo al minimo che non con un regime
più basso. Premere a fondo il pedale del
freno per impedire l'avanzamento lento del
veicolo da fermo.
23)Quando si utilizza il condizionatore aria,
il regime minimo del motore può aumentare
leggermente nel momento in cui il
compressore dell'aria condizionata viene
acceso/spento automaticamente. In caso
di veicolo con cambio automatico, quando
si è fermi abbassare completamente il
pedale del freno per impedire che il veicolo
continui ad avanzare.24)Quando si utilizza la manopola di
selezione modalità fra le posizioni
e, prevenire l'appannamento spostando
la levetta di selezione aria sull'aria esterna
(vedere “Levetta di selezione aria”).
25)L'uso della posizione
(ricircolo)
per un periodo prolungato può provocare la
formazione di condensa sui cristalli.
26)Se si desidera potenziare l'effetto di
raffreddamento, oppure se l'aria esterna è
polverosa o contaminata, portare la levetta
di selezione aria sulla posizione
(ricircolo) e la manopola di
regolazione della temperatura
completamente a destra. In tal caso,
tuttavia, passare di tanto in tanto alla
posizione
(aria esterna) affinché la
maggiore ventilazione impedisca
l'appannamento dei cristalli.
AVVERTENZA
2)Il sistema usa un liquido di
raffreddamento conforme alle norme vigenti
nei mercati in cui viene venduto il veicolo,
contrassegnato dal numero R134a
(indicato da una targa specifica nel vano
motore). L’uso di altri liquidi di
raffreddamento influenza negativamente
l’efficacia e lo stato del sistema. Inoltre, i
liquidi di raffreddamento del compressore
devono essere compatibili con il liquido di
raffreddamento indicato.
75

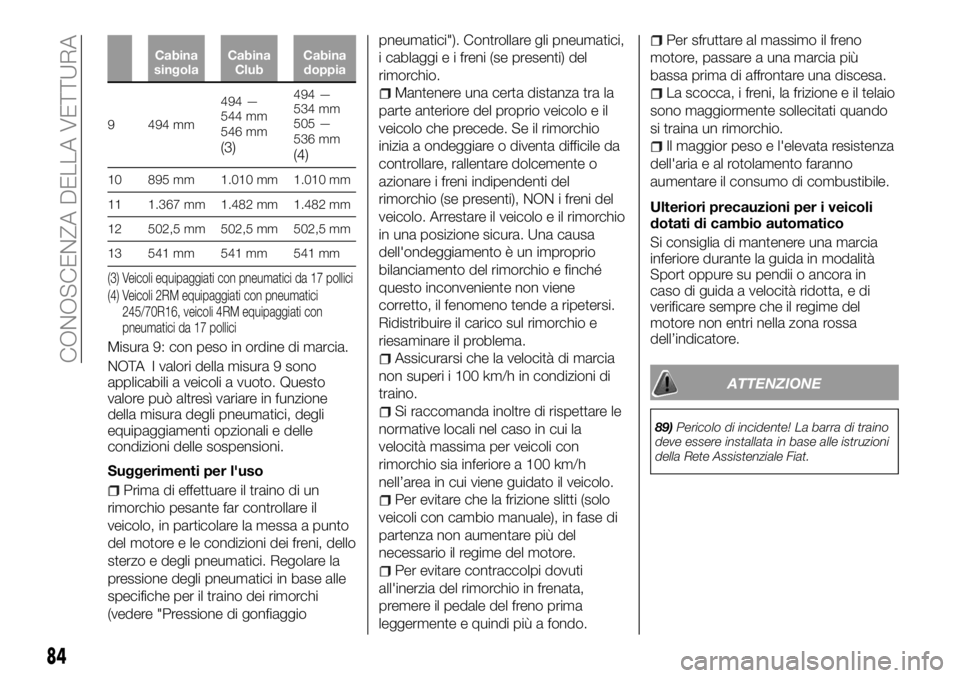

Page 86 of 332
Cabina
singolaCabina
ClubCabina
doppia
9 494 mm494 —
544 mm
546 mm
(3)
494 —
534 mm
505 —
536 mm
(4)
10 895 mm 1.010 mm 1.010 mm
11 1.367 mm 1.482 mm 1.482 mm
12 502,5 mm 502,5 mm 502,5 mm
13 541 mm 541 mm 541 mm
(3) Veicoli equipaggiati con pneumatici da 17 pollici
(4) Veicoli 2RM equipaggiati con pneumatici
245/70R16, veicoli 4RM equipaggiati con
pneumatici da 17 pollici
Misura 9: con peso in ordine di marcia.
NOTA I valori della misura 9 sono
applicabili a veicoli a vuoto. Questo
valore può altresì variare in funzione
della misura degli pneumatici, degli
equipaggiamenti opzionali e delle
condizioni delle sospensioni.
Suggerimenti per l'uso
Prima di effettuare il traino di un
rimorchio pesante far controllare il
veicolo, in particolare la messa a punto
del motore e le condizioni dei freni, dello
sterzo e degli pneumatici. Regolare la
pressione degli pneumatici in base alle
specifiche per il traino dei rimorchi
(vedere "Pressione di gonfiaggiopneumatici"). Controllare gli pneumatici,
i cablaggieifreni(sepresenti) del
rimorchio.
Mantenere una certa distanza tra la
parte anteriore del proprio veicolo e il
veicolo che precede. Se il rimorchio
inizia a ondeggiare o diventa difficile da
controllare, rallentare dolcemente o
azionare i freni indipendenti del
rimorchio (se presenti), NON i freni del
veicolo. Arrestare il veicolo e il rimorchio
in una posizione sicura. Una causa
dell'ondeggiamento è un improprio
bilanciamento del rimorchio e finché
questo inconveniente non viene
corretto, il fenomeno tende a ripetersi.
Ridistribuire il carico sul rimorchio e
riesaminare il problema.
Assicurarsi che la velocità di marcia
non superi i 100 km/h in condizioni di
traino.
Si raccomanda inoltre di rispettare le
normative locali nel caso in cui la
velocità massima per veicoli con
rimorchio sia inferiore a 100 km/h
nell’area in cui viene guidato il veicolo.
Per evitare che la frizione slitti (solo
veicoli con cambio manuale), in fase di
partenza non aumentare più del
necessario il regime del motore.
Per evitare contraccolpi dovuti
all'inerzia del rimorchio in frenata,
premere il pedale del freno prima
leggermente e quindi più a fondo.
Per sfruttare al massimo il freno
motore, passare a una marcia più
bassa prima di affrontare una discesa.
La scocca, i freni, la frizione e il telaio
sono maggiormente sollecitati quando
si traina un rimorchio.
Il maggior peso e l'elevata resistenza
dell'aria e al rotolamento faranno
aumentare il consumo di combustibile.
Ulteriori precauzioni per i veicoli
dotati di cambio automatico
Si consiglia di mantenere una marcia
inferiore durante la guida in modalità
Sport oppure su pendii o ancora in
caso di guida a velocità ridotta, e di
verificare sempre che il regime del
motore non entri nella zona rossa
dell’indicatore.
ATTENZIONE
89)Pericolo di incidente! La barra di traino
deve essere installata in base alle istruzioni
della Rete Assistenziale Fiat.
84
CONOSCENZA DELLA VETTURA
Page 108 of 332

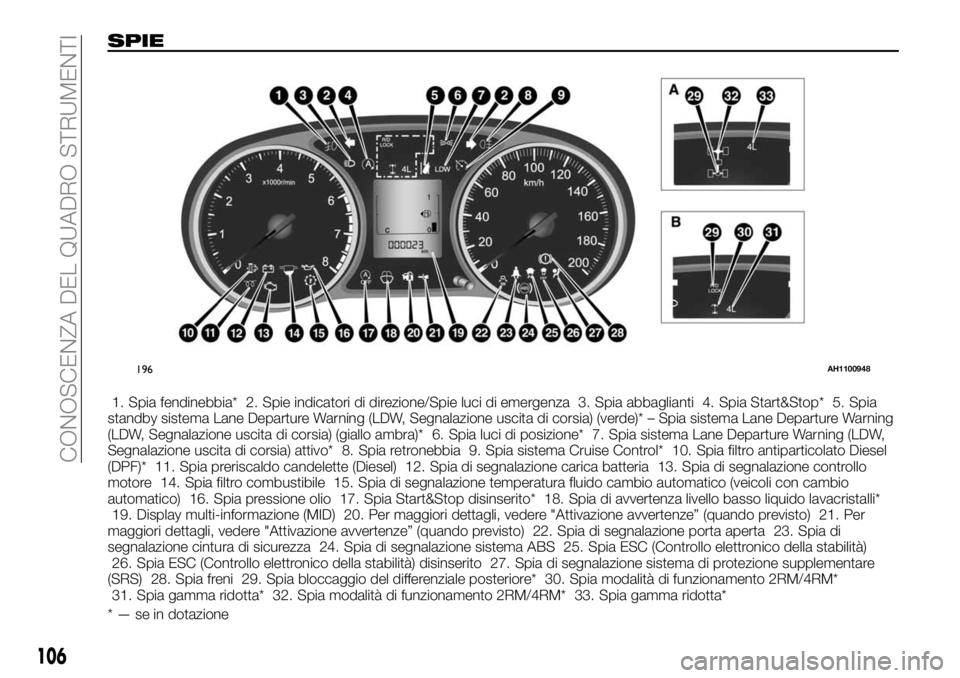

SPIE
1. Spia fendinebbia* 2. Spie indicatori di direzione/Spie luci di emergenza 3. Spia abbaglianti 4. Spia Start&Stop* 5. Spia
standby sistema Lane Departure Warning (LDW, Segnalazione uscita di corsia) (verde)* – Spia sistema Lane Departure Warning
(LDW, Segnalazione uscita di corsia) (giallo ambra)* 6. Spia luci di posizione* 7. Spia sistema Lane Departure Warning (LDW,
Segnalazione uscita di corsia) attivo* 8. Spia retronebbia 9. Spia sistema Cruise Control* 10. Spia filtro antiparticolato Diesel
(DPF)* 11. Spia preriscaldo candelette (Diesel) 12. Spia di segnalazione carica batteria 13. Spia di segnalazione controllo
motore 14. Spia filtro combustibile 15. Spia di segnalazione temperatura fluido cambio automatico (veicoli con cambio
automatico) 16. Spia pressione olio 17. Spia Start&Stop disinserito* 18. Spia di avvertenza livello basso liquido lavacristalli*
19. Display multi-informazione (MID) 20. Per maggiori dettagli, vedere "Attivazione avvertenze” (quando previsto) 21. Per
maggiori dettagli, vedere "Attivazione avvertenze” (quando previsto) 22. Spia di segnalazione porta aperta 23. Spia di
segnalazione cintura di sicurezza 24. Spia di segnalazione sistema ABS 25. Spia ESC (Controllo elettronico della stabilità)
26. Spia ESC (Controllo elettronico della stabilità) disinserito 27. Spia di segnalazione sistema di protezione supplementare
(SRS) 28. Spia freni 29. Spia bloccaggio del differenziale posteriore* 30. Spia modalità di funzionamento 2RM/4RM*
31. Spia gamma ridotta* 32. Spia modalità di funzionamento 2RM/4RM* 33. Spia gamma ridotta*
* — se in dotazione
196AH1100948
106
CONOSCENZA DEL QUADRO STRUMENTI
