FIAT FULLBACK 2018 Návod k použití a údržbě (in Czech)

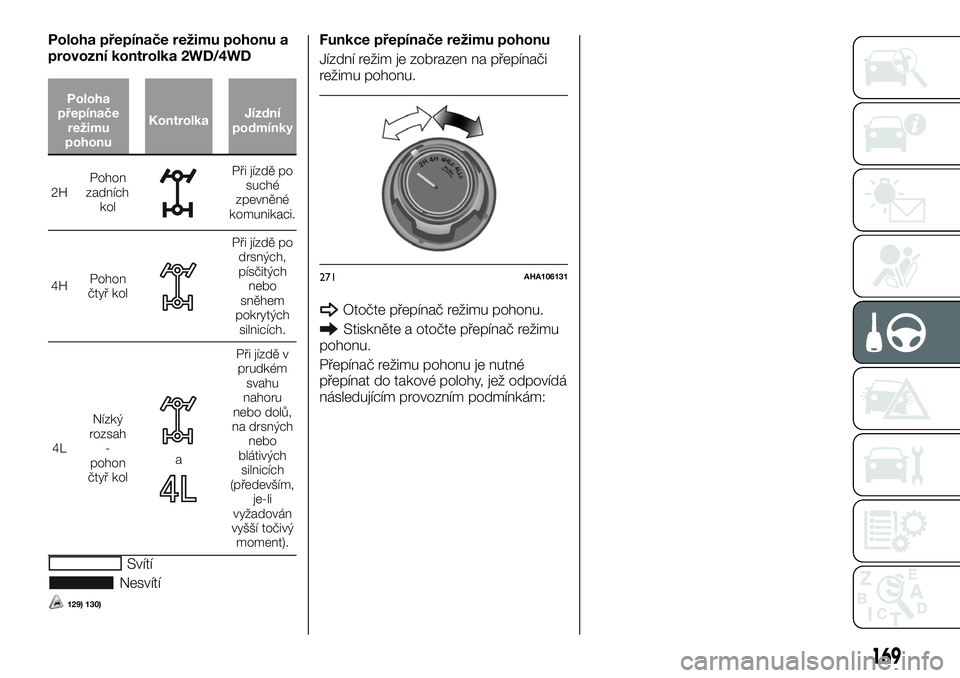

Poloha přepínače režimu pohonu a
provozní kontrolka 2WD/4WD
Poloha
přepínače
režimu
pohonuKontrolkaJízdní
podmínky
2HPohon
zadních
kol
Při jízdě po
suché
zpevněné
komunikaci.
4HPohon
čtyř kol
Při jízdě po
drsných,
písčitých
nebo
sněhem
pokrytých
silnicích.
4LNízký
rozsah
-
pohon
čtyř kol
a
Při jízdě v
prudkém
svahu
nahoru
nebo dolů,
na drsných
nebo
blátivých
silnicích
(především,
je-li
vyžadován
vyšší točivý
moment).
Svítí
Nesvítí
129) 130)
Funkce přepínače režimu pohonu
Jízdní režim je zobrazen na přepínači
režimu pohonu.
Otočte přepínač režimu pohonu.
Stiskněte a otočte přepínač režimu
pohonu.
Přepínač režimu pohonu je nutné
přepínat do takové polohy, jež odpovídá
následujícím provozním podmínkám:
271AHA106131
169

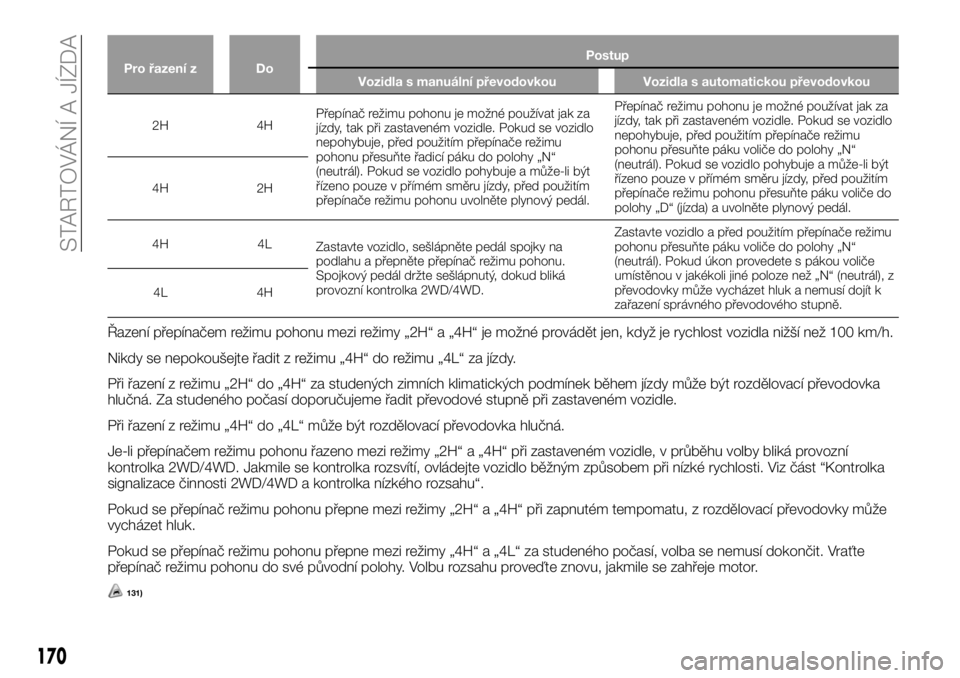

Pro řazení z DoPostup
Vozidla s manuální převodovkou Vozidla s automatickou převodovkou
2H 4HPřepínač režimu pohonu je možné používat jak za
jízdy, tak při zastaveném vozidle. Pokud se vozidlo
nepohybuje, před použitím přepínače režimu
pohonu přesuňte řadicí páku do polohy „N“
(neutrál). Pokud se vozidlo pohybuje a může-li být
řízeno pouze v přímém směru jízdy, před použitím
přepínače režimu pohonu uvolněte plynový pedál.Přepínač režimu pohonu je možné používat jak za
jízdy, tak při zastaveném vozidle. Pokud se vozidlo
nepohybuje, před použitím přepínače režimu
pohonu přesuňte páku voliče do polohy „N“
(neutrál). Pokud se vozidlo pohybuje a může-li být
řízeno pouze v přímém směru jízdy, před použitím
přepínače režimu pohonu přesuňte páku voliče do
polohy „D“ (jízda) a uvolněte plynový pedál. 4H 2H
4H 4L
Zastavte vozidlo, sešlápněte pedál spojky na
podlahu a přepněte přepínač režimu pohonu.
Spojkový pedál držte sešlápnutý, dokud bliká
provozní kontrolka 2WD/4WD.Zastavte vozidlo a před použitím přepínače režimu
pohonu přesuňte páku voliče do polohy „N“
(neutrál). Pokud úkon provedete s pákou voliče
umístěnou v jakékoli jiné poloze než „N“ (neutrál), z
převodovky může vycházet hluk a nemusí dojít k
zařazení správného převodového stupně. 4L 4H
Řazení přepínačem režimu pohonu mezi režimy „2H“ a „4H“ je možné provádět jen, když je rychlost vozidla nižší než 100 km/h.
Nikdy se nepokoušejte řadit z režimu „4H“ do režimu „4L“ za jízdy.
Při řazení z režimu „2H“ do „4H“ za studených zimních klimatických podmínek během jízdy může být rozdělovací převodovka
hlučná. Za studeného počasí doporučujeme řadit převodové stupně při zastaveném vozidle.
Při řazení z režimu „4H“ do „4L“ může být rozdělovací převodovka hlučná.
Je-li přepínačem režimu pohonu řazeno mezi režimy „2H“ a „4H“ při zastaveném vozidle, v průběhu volby bliká provozní
kontrolka 2WD/4WD. Jakmile se kontrolka rozsvítí, ovládejte vozidlo běžným způsobem při nízké rychlosti. Viz část “Kontrolka
signalizace činnosti 2WD/4WD a kontrolka nízkého rozsahu“.
Pokud se přepínač režimu pohonu přepne mezi režimy „2H“ a „4H“ při zapnutém tempomatu, z rozdělovací převodovky může
vycházet hluk.
Pokud se přepínač režimu pohonu přepne mezi režimy „4H“ a „4L“ za studeného počasí, volba se nemusí dokončit. Vraťte
přepínač režimu pohonu do své původní polohy. Volbu rozsahu proveďte znovu, jakmile se zahřeje motor.
131)
170
STARTOVÁNÍ A JÍZDA

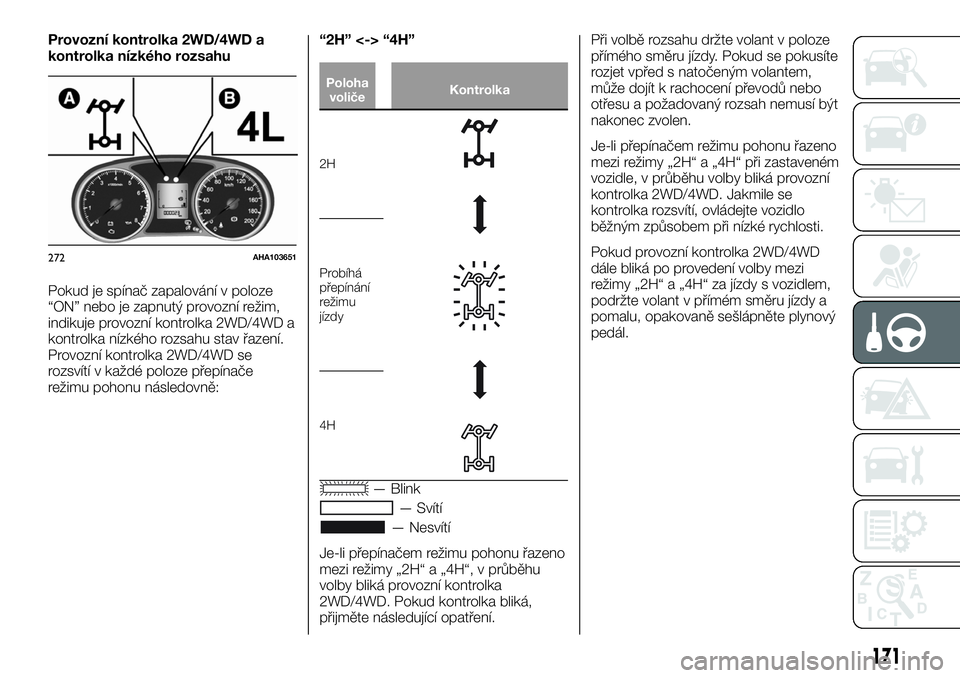

Provozní kontrolka 2WD/4WD a
kontrolka nízkého rozsahu
Pokud je spínač zapalování v poloze
“ON” nebo je zapnutý provozní režim,
indikuje provozní kontrolka 2WD/4WD a
kontrolka nízkého rozsahu stav řazení.
Provozní kontrolka 2WD/4WD se
rozsvítí v každé poloze přepínače
režimu pohonu následovně:“2H” <-> “4H”
Poloha
voličeKontrolka
2H
Probíhá
přepínání
režimu
jízdy
4H
— Blink
— Svítí
— Nesvítí
Je-li přepínačem režimu pohonu řazeno
mezi režimy „2H“ a „4H“, v průběhu
volby bliká provozní kontrolka
2WD/4WD. Pokud kontrolka bliká,
přijměte následující opatření.Při volbě rozsahu držte volant v poloze
přímého směru jízdy. Pokud se pokusíte
rozjet vpřed s natočeným volantem,
může dojít k rachocení převodů nebo
otřesu a požadovaný rozsah nemusí být
nakonec zvolen.
Je-li přepínačem režimu pohonu řazeno
mezi režimy „2H“ a „4H“ při zastaveném
vozidle, v průběhu volby bliká provozní
kontrolka 2WD/4WD. Jakmile se
kontrolka rozsvítí, ovládejte vozidlo
běžným způsobem při nízké rychlosti.
Pokud provozní kontrolka 2WD/4WD
dále bliká po provedení volby mezi
režimy „2H“ a „4H“ za jízdy s vozidlem,
podržte volant v přímém směru jízdy a
pomalu, opakovaně sešlápněte plynový
pedál.
272AHA103651
171

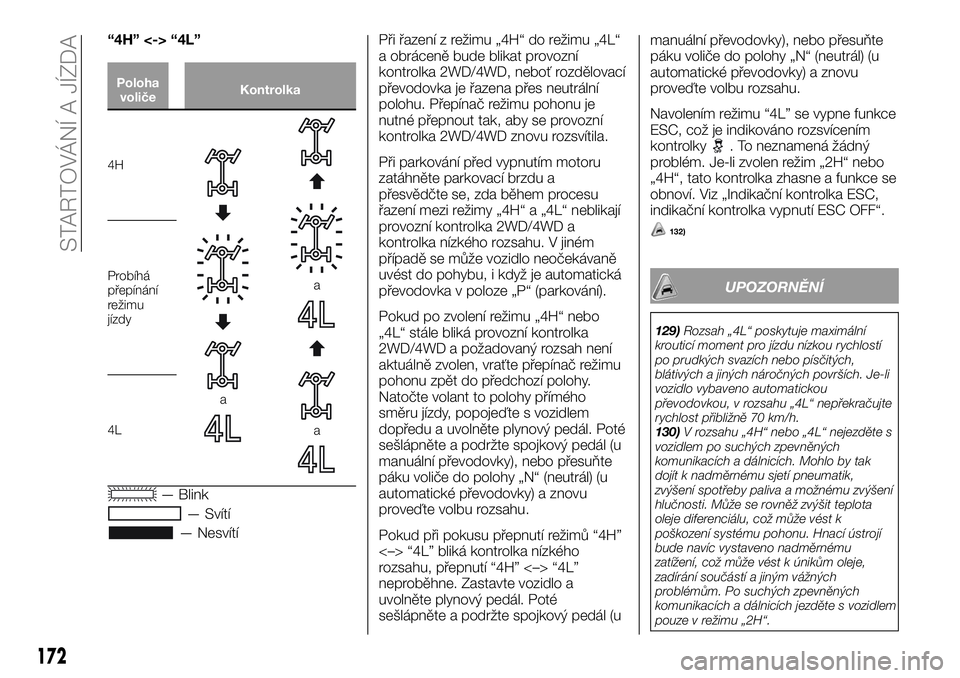

“4H” <-> “4L”
Poloha
voličeKontrolka
4H
a
a
a
Probíhá
přepínání
režimu
jízdy
4L
— Blink
— Svítí
— NesvítíPři řazení z režimu „4H“ do režimu „4L“
a obráceně bude blikat provozní
kontrolka 2WD/4WD, neboť rozdělovací
převodovka je řazena přes neutrální
polohu. Přepínač režimu pohonu je
nutné přepnout tak, aby se provozní
kontrolka 2WD/4WD znovu rozsvítila.
Při parkování před vypnutím motoru
zatáhněte parkovací brzdu a
přesvědčte se, zda během procesu
řazení mezi režimy „4H“ a „4L“ neblikají
provozní kontrolka 2WD/4WD a
kontrolka nízkého rozsahu. V jiném
případě se může vozidlo neočekávaně
uvést do pohybu, i když je automatická
převodovka v poloze „P“ (parkování).
Pokud po zvolení režimu „4H“ nebo
„4L“ stále bliká provozní kontrolka
2WD/4WD a požadovaný rozsah není
aktuálně zvolen, vraťte přepínač režimu
pohonu zpět do předchozí polohy.
Natočte volant to polohy přímého
směru jízdy, popojeďte s vozidlem
dopředu a uvolněte plynový pedál. Poté
sešlápněte a podržte spojkový pedál (u
manuální převodovky), nebo přesuňte
páku voliče do polohy „N“ (neutrál) (u
automatické převodovky) a znovu
proveďte volbu rozsahu.
Pokud při pokusu přepnutí režimů “4H”
<–> “4L” bliká kontrolka nízkého
rozsahu, přepnutí “4H” <–> “4L”
neproběhne. Zastavte vozidlo a
uvolněte plynový pedál. Poté
sešlápněte a podržte spojkový pedál (umanuální převodovky), nebo přesuňte
páku voliče do polohy „N“ (neutrál) (u
automatické převodovky) a znovu
proveďte volbu rozsahu.
Navolením režimu “4L” se vypne funkce
ESC, což je indikováno rozsvícením
kontrolky
. To neznamená žádný
problém. Je-li zvolen režim „2H“ nebo
„4H“, tato kontrolka zhasne a funkce se
obnoví. Viz „Indikační kontrolka ESC,
indikační kontrolka vypnutí ESC OFF“.
132)
UPOZORNĚNÍ
129)Rozsah „4L“ poskytuje maximální
krouticí moment pro jízdu nízkou rychlostí
po prudkých svazích nebo písčitých,
blátivých a jiných náročných površích. Je-li
vozidlo vybaveno automatickou
převodovkou, v rozsahu „4L“ nepřekračujte
rychlost přibližně 70 km/h.
130)V rozsahu „4H“ nebo „4L“ nejezděte s
vozidlem po suchých zpevněných
komunikacích a dálnicích. Mohlo by tak
dojít k nadměrnému sjetí pneumatik,
zvýšení spotřeby paliva a možnému zvýšení
hlučnosti. Může se rovněž zvýšit teplota
oleje diferenciálu, což může vést k
poškození systému pohonu. Hnací ústrojí
bude navíc vystaveno nadměrnému
zatížení, což může vést k únikům oleje,
zadírání součástí a jiným vážných
problémům. Po suchých zpevněných
komunikacích a dálnicích jezděte s vozidlem
pouze v režimu „2H“.
172
STARTOVÁNÍ A JÍZDA

131)Nepřepínejte přepínač režimu pohonu,
pokud se prokluzují zadní kola vozidla na
ledu nebo sněhu.
132)Pokud se zjistí závada v systému
rozdělovací převodovky, aktivuje se
bezpečnostní zařízení. Bliká provozní
kontrolka 2WD/4WD (dvakrát za sekundu) a
řazení rozdělovací převodovky bude
znemožněno. Zaparkujte vozidlo na
bezpečném místě a na několik minut
vypněte motor. Opět nastartujte motor.
Kontrolka by měla obnovit svoji běžnou
funkci. Pokud kontrolka nadále bliká, co
nejdříve nechejte vozilo zkontrolovat u

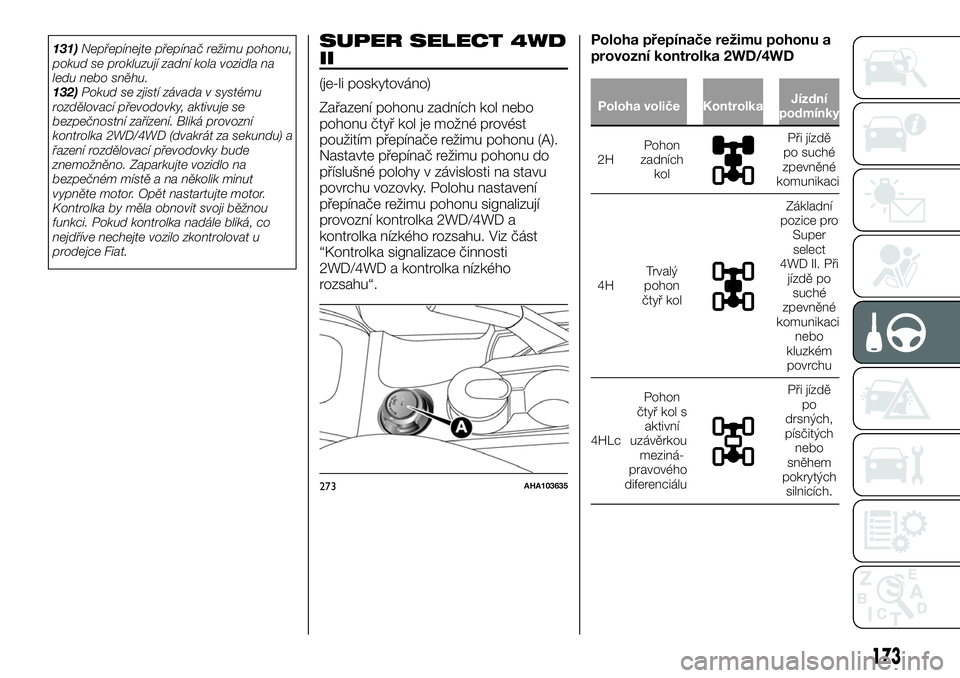

prodejce Fiat.SUPER SELECT 4WD
II
(je-li poskytováno)
Zařazení pohonu zadních kol nebo
pohonu čtyř kol je možné provést
použitím přepínače režimu pohonu (A).
Nastavte přepínač režimu pohonu do
příslušné polohy v závislosti na stavu
povrchu vozovky. Polohu nastavení
přepínače režimu pohonu signalizují
provozní kontrolka 2WD/4WD a
kontrolka nízkého rozsahu. Viz část
“Kontrolka signalizace činnosti
2WD/4WD a kontrolka nízkého
rozsahu“.Poloha přepínače režimu pohonu a
provozní kontrolka 2WD/4WD
Poloha voliče KontrolkaJízdní
podmínky
2HPohon
zadních
kol
Při jízdě
po suché
zpevněné
komunikaci
4HTrvalý
pohon
čtyř kol
Základní
pozice pro
Super
select
4WD II. Při
jízdě po
suché
zpevněné
komunikaci
nebo
kluzkém
povrchu
4HLcPohon
čtyř kol s
aktivní
uzávěrkou
meziná-
pravového
diferenciálu
Při jízdě
po
drsných,
písčitých
nebo
sněhem
pokrytých
silnicích.
273AHA103635
173

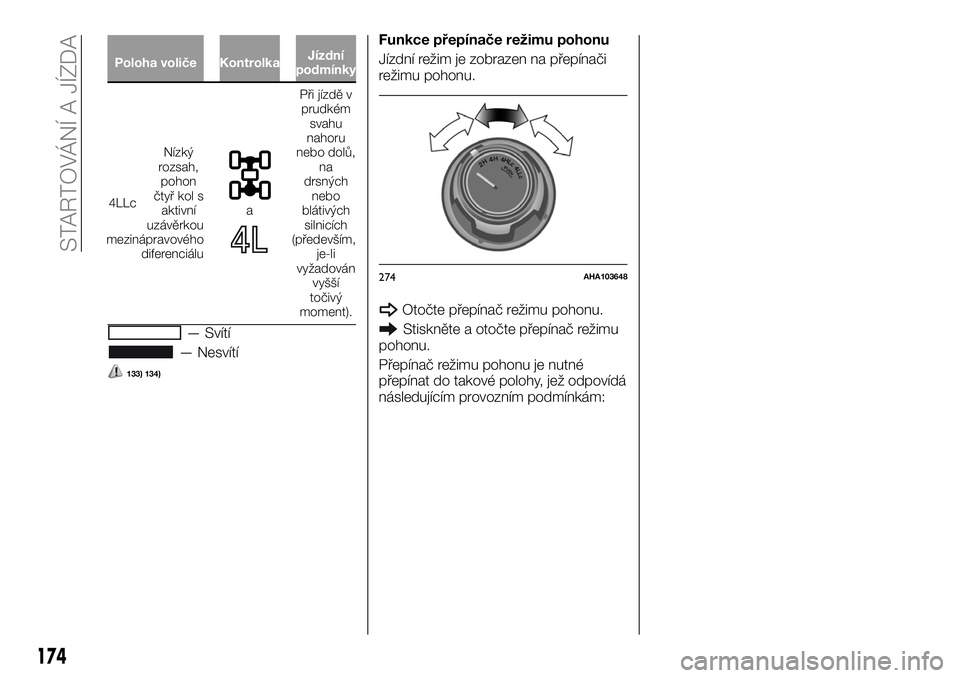

Poloha voliče KontrolkaJízdní
podmínky
4LLcNízký
rozsah,
pohon
čtyř kol s
aktivní
uzávěrkou
mezinápravového
diferenciálua
Při jízdě v
prudkém
svahu
nahoru
nebo dolů,
na
drsných
nebo
blátivých
silnicích
(především,
je-li
vyžadován
vyšší
točivý
moment).
— Svítí
— Nesvítí
133) 134)
Funkce přepínače režimu pohonu
Jízdní režim je zobrazen na přepínači
režimu pohonu.
Otočte přepínač režimu pohonu.
Stiskněte a otočte přepínač režimu
pohonu.
Přepínač režimu pohonu je nutné
přepínat do takové polohy, jež odpovídá
následujícím provozním podmínkám:
274AHA103648
174
STARTOVÁNÍ A JÍZDA

Pro řazení z Do Postup pro vozidla s manuální převodovkou
2H 4HPřepínač režimu pohonu je možné používat jak za jízdy, tak při zastaveném vozidle.
Pokud se vozidlo nepohybuje, před použitím přepínače režimu pohonu přesuňte
řadicí páku do polohy „N“ (neutrál). Pokud se vozidlo pohybuje a může-li být řízeno
pouze v přímém směru jízdy, před použitím přepínače režimu pohonu uvolněte
plynový pedál. 4H 2H nebo 4HLc
4HLc 4H
4HLc 4LLcZastavte vozidlo, sešlápněte pedál spojky na podlahu a přepněte přepínač režimu
pohonu. Spojkový pedál držte sešlápnutý, dokud bliká provozní kontrolka
2WD/4WD. 4LLc 4HLc
Pro řazení z Do Postup pro vozidla s automatickou převodovkou
2H 4HPřepínač režimu pohonu je možné používat jak za jízdy, tak při zastaveném vozidle.
Pokud se vozidlo nepohybuje, před použitím přepínače režimu pohonu přesuňte
páku voliče do polohy „N“ (neutrál). Pokud se vozidlo pohybuje a může-li být řízeno
pouze v přímém směru jízdy, před použitím přepínače režimu pohonu přesuňte páku
voliče do polohy „D“ (jízda) a uvolněte plynový pedál. 4H 2H nebo 4HLc
4HLc 4H
4HLc 4LLcZastavte vozidlo a před použitím přepínače režimu pohonu přesuňte páku voliče do
polohy „N“ (neutrál). Pokud úkon provedete s pákou voliče umístěnou v jakékoli jiné
poloze než „N“ (neutrál), z převodovky může vycházet hluk a nemusí dojít k zařazení
správného převodového stupně. 4LLc 4HLc
Nastavování přepínačem režimu pohonu mezi režimy „2H“, „4H“ a „4HLc“ je možné provádět jen, když je rychlost vozidla nižší
než 100 km/h.
Nikdy se nepokoušejte řadit z režimu „4HLc“ do režimu „4LLc“ za jízdy.
Při řazení mezi režimy „2H“, „4H“ a „4HLc“ za studených zimních klimatických podmínek během jízdy může být rozdělovací
převodovka hlučná. Za studeného počasí doporučujeme řadit převodové stupně při zastaveném vozidle.
Při řazení z režimu „4LLc“ do „4HLc“ může být rozdělovací převodovka hlučná.
Je-li přepínačem režimu pohonu řazeno mezi režimy „2H“, „4H“ a „4HLc“ při zastaveném vozidle, v průběhu volby bliká
provozní kontrolka 2WD/4WD. Jakmile se kontrolka rozsvítí, ovládejte vozidlo běžným způsobem při nízké rychlosti. (Viz část
„Provozní kontrolka 2WD/4WD a kontrolka nízkého rozsahu“).
Pokud se přepínač režimu pohonu přepne mezi režimy “2H”, “4H” a “4HLc” při zapnutém tempomatu, z rozdělovací
převodovky může vycházet hluk.
175

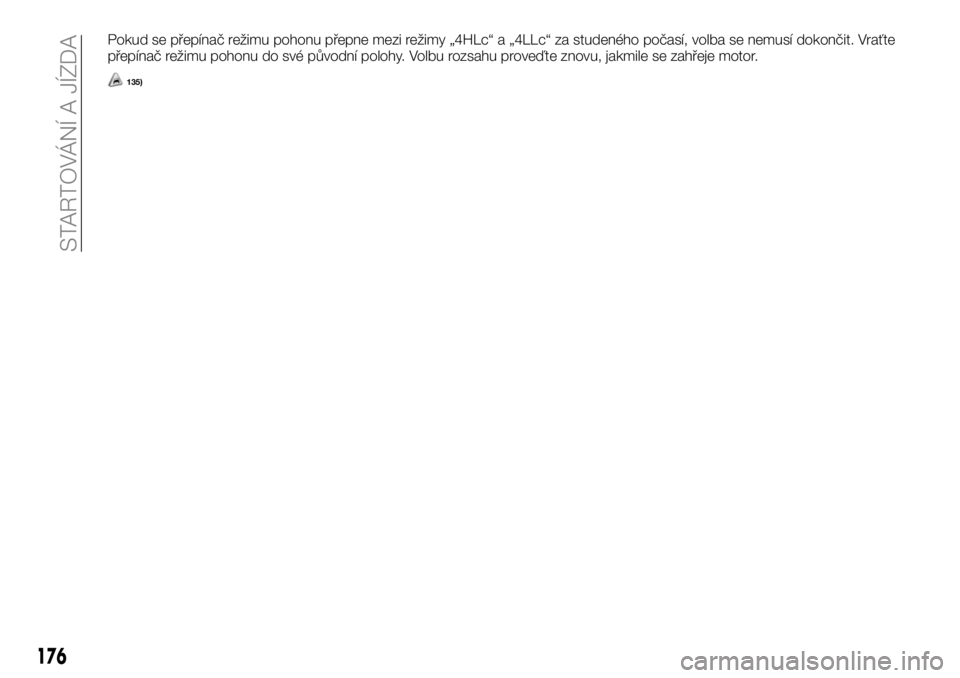

Pokud se přepínač režimu pohonu přepne mezi režimy „4HLc“ a „4LLc“ za studeného počasí, volba se nemusí dokončit. Vraťte
přepínač režimu pohonu do své původní polohy. Volbu rozsahu proveďte znovu, jakmile se zahřeje motor.
135)
176
STARTOVÁNÍ A JÍZDA

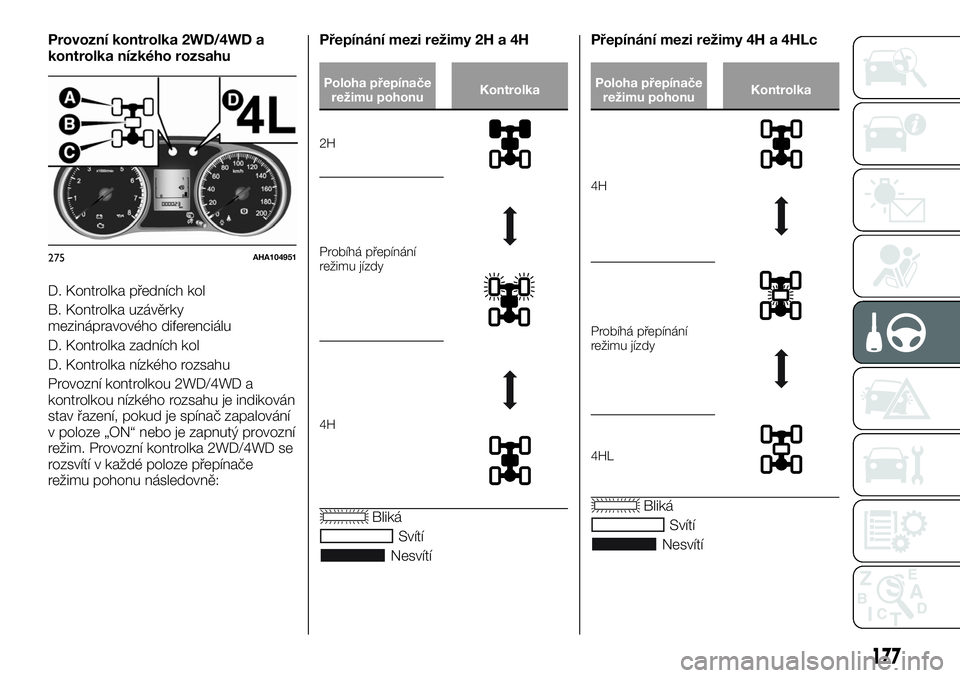

Provozní kontrolka 2WD/4WD a
kontrolka nízkého rozsahu
D. Kontrolka předních kol
B. Kontrolka uzávěrky
mezinápravového diferenciálu
D. Kontrolka zadních kol
D. Kontrolka nízkého rozsahu
Provozní kontrolkou 2WD/4WD a
kontrolkou nízkého rozsahu je indikován
stav řazení, pokud je spínač zapalování
v poloze „ON“ nebo je zapnutý provozní
režim. Provozní kontrolka 2WD/4WD se
rozsvítí v každé poloze přepínače
režimu pohonu následovně:Přepínání mezi režimy 2H a 4H
Poloha přepínače
režimu pohonuKontrolka
2H
Probíhá přepínání
režimu jízdy
4H
Bliká
Svítí
NesvítíPřepínání mezi režimy 4H a 4HLc
Poloha přepínače
režimu pohonuKontrolka
4H
Probíhá přepínání
režimu jízdy
4HL
Bliká
Svítí
Nesvítí
275AHA104951
177

Přepínání mezi režimy 4HL a 4LLc
Poloha
přepínače
režimu
pohonuKontrolka
4HLc
Probíhá
přepínání
režimu jízdy
a
4LLcaa
Bliká
Svítí
Nesvítí
Pozn. Je-li přepínač režimu pohonu
nastaven mezi režimy „2H“, „4H“ a
„4HLc“, v průběhu volby bliká kontrolka
předních kol a/nebo kontrolka uzávěrky
mezinápravového diferenciálu. Pokud
kontrolka bliká, přijměte následující
opatření.
Při volbě rozsahu držte volant v
poloze přímého směru jízdy. Pokud se
pokusíte rozjet vpřed s natočeným
volantem, může dojít k rachocení
převodů nebo otřesu a požadovaný
rozsah nemusí být nakonec zvolen.
Je-li přepínač režimu pohonu
nastaven mezi režimy „2H“, „4H“ a
„4HLc“ při zastaveném vozidle, v
průběhu volby bliká kontrolka předních
kol a/nebo kontrolka uzávěrky
mezinápravového diferenciálu. Jakmile
se kontrolka rozsvítí, ovládejte vozidlo
běžným způsobem při nízké rychlosti.
Pokud kontrolka předních kol a/nebo
kontrolka uzávěrky mezinápravového
diferenciálu dále bliká po provedení
volby mezi režimy „2H“, „4H“ a „4HLc“
za jízdy s vozidlem, podržte volant v
přímém směru jízdy a pomalu,
opakovaně sešlápněte plynový pedál.
Pozn. Při řazení z režimu „4HLc“ do
režimu „4LLc“ a obráceně bude blikat
kontrolka předních a zadních kol, neboť
rozdělovací převodovka je řazena přes
neutrální polohu. Přepínač režimu
pohonu je nutné přepnout tak, aby se
kontrolky předních a zadních kol znovu
rozsvítily.
Pozn. Při parkování před vypnutím
motoru zatáhněte parkovací brzdu a
přesvědčte se, zda během procesu
řazení mezi režimy „4HLc“ a „4LLc“
neblikají kontrolky předních a zadních
kol a kontrolka nízkého rozsahu. V jiném
případě se může vozidlo neočekávaně
uvést do pohybu, i když je automatická
převodovka v poloze „P“ (parkování).
Pozn. Pokud po zvolení režimu „4HLc“
nebo „4LLc“ stále blikají kontrolky
předních a zadních kol a požadovaný
rozsah není aktuálně zvolen, vraťte
přepínač režimu pohonu zpět do
předchozí polohy. Natočte volant to
polohy přímého směru jízdy, popojeďte
s vozidlem dopředu a uvolněte plynový
pedál. Poté sešlápněte a podržte
spojkový pedál (u manuální
převodovky), nebo přesuňte páku voliče
do polohy „N“ (neutrál) (u automatické
převodovky) a znovu proveďte volbu
rozsahu.
178
STARTOVÁNÍ A JÍZDA
