FIAT FULLBACK 2018 Návod k použití a údržbě (in Czech)

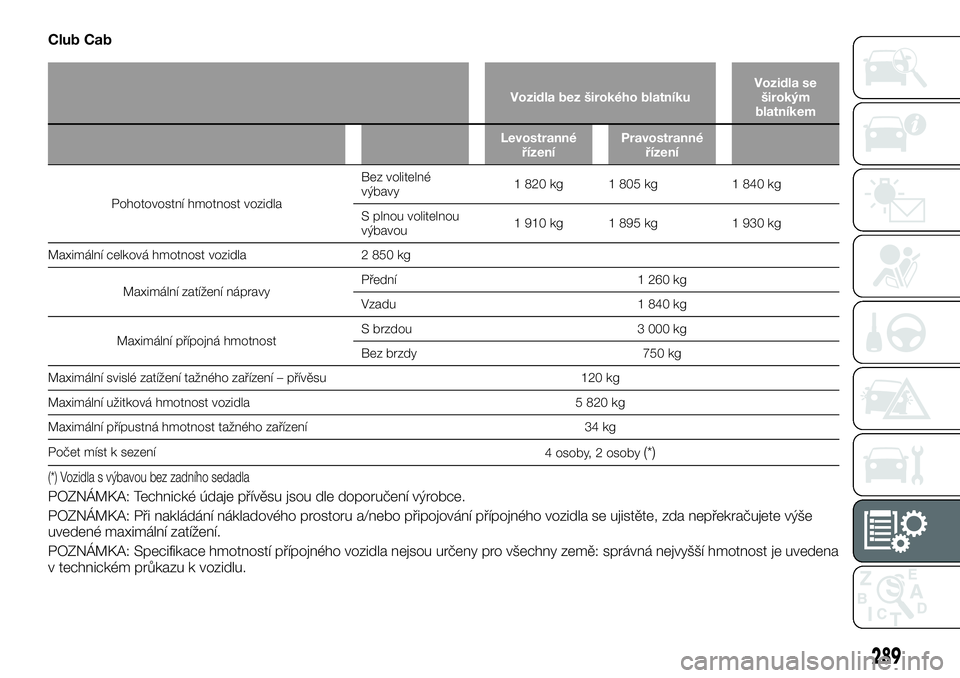

Club Cab
Vozidla bez širokého blatníkuVozidla se
širokým
blatníkem
Levostranné
řízeníPravostranné
řízení
Pohotovostní hmotnost vozidlaBez volitelné
výbavy1 820 kg 1 805 kg 1 840 kg
S plnou volitelnou
výbavou1 910 kg 1 895 kg 1 930 kg
Maximální celková hmotnost vozidla 2 850 kg
Maximální zatížení nápravyPřední 1 260 kg
Vzadu 1 840 kg
Maximální přípojná hmotnostS brzdou 3 000 kg
Bez brzdy 750 kg
Maximální svislé zatížení tažného zařízení – přívěsu 120 kg
Maximální užitková hmotnost vozidla 5 820 kg
Maximální přípustná hmotnost tažného zařízení 34 kg
Počet míst k sezení
4 osoby, 2 osoby
(*)
(*) Vozidla s výbavou bez zadního sedadla
POZNÁMKA: Technické údaje přívěsu jsou dle doporučení výrobce.
POZNÁMKA: Při nakládání nákladového prostoru a/nebo připojování přípojného vozidla se ujistěte, zda nepřekračujete výše
uvedené maximální zatížení.
POZNÁMKA: Specifikace hmotností přípojného vozidla nejsou určeny pro všechny země: správná nejvyšší hmotnost je uvedena
v technickém průkazu k vozidlu.
289

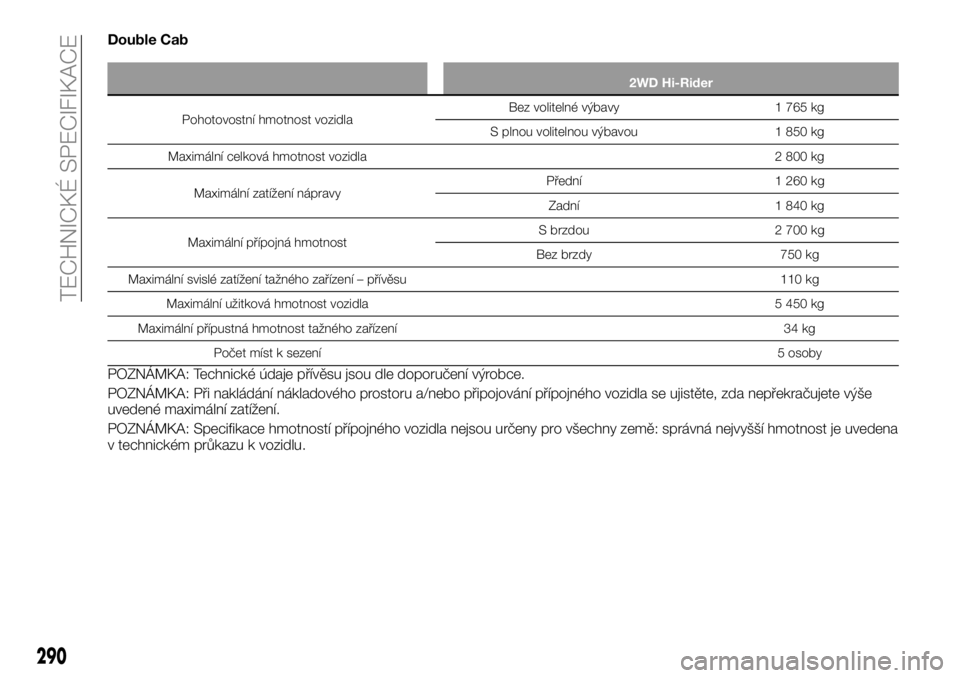

Double Cab
2WD Hi-Rider
Pohotovostní hmotnost vozidlaBez volitelné výbavy 1 765 kg
S plnou volitelnou výbavou 1 850 kg
Maximální celková hmotnost vozidla 2 800 kg
Maximální zatížení nápravyPřední 1 260 kg
Zadní 1 840 kg
Maximální přípojná hmotnostS brzdou 2 700 kg
Bez brzdy 750 kg
Maximální svislé zatížení tažného zařízení – přívěsu 110 kg
Maximální užitková hmotnost vozidla 5 450 kg
Maximální přípustná hmotnost tažného zařízení 34 kg
Počet míst k sezení5 osoby
POZNÁMKA: Technické údaje přívěsu jsou dle doporučení výrobce.
POZNÁMKA: Při nakládání nákladového prostoru a/nebo připojování přípojného vozidla se ujistěte, zda nepřekračujete výše
uvedené maximální zatížení.
POZNÁMKA: Specifikace hmotností přípojného vozidla nejsou určeny pro všechny země: správná nejvyšší hmotnost je uvedena
v technickém průkazu k vozidlu.
290
TECHNICKÉ SPECIFIKACE

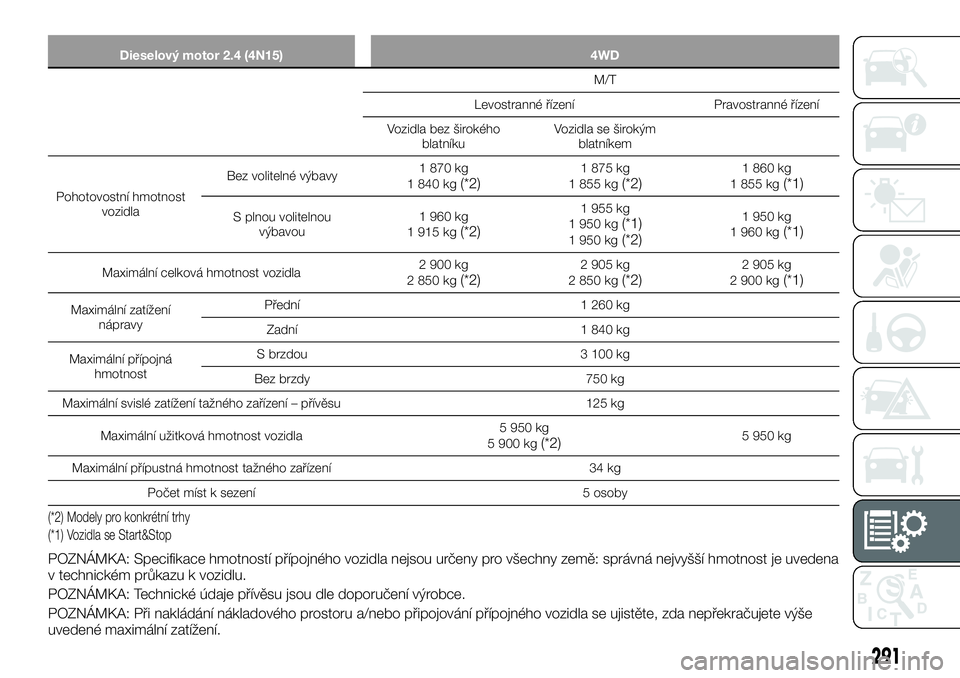

Dieselový motor 2.4 (4N15) 4WD
M/T
Levostranné řízení Pravostranné řízení
Vozidla bez širokého
blatníkuVozidla se širokým
blatníkem
Pohotovostní hmotnost
vozidlaBez volitelné výbavy1 870 kg
1 840 kg
(*2)1 875 kg
1 855 kg(*2)1 860 kg
1 855 kg(*1)
S plnou volitelnou
výbavou1 960 kg
1 915 kg(*2)
1 955 kg
1 950 kg(*1)1 950 kg(*2)
1 950 kg
1 960 kg(*1)
Maximální celková hmotnost vozidla2 900 kg
2 850 kg(*2)2 905 kg
2 850 kg(*2)2 905 kg
2 900 kg(*1)
Maximální zatížení
nápravyPřední 1 260 kg
Zadní 1 840 kg
Maximální přípojná
hmotnostS brzdou 3 100 kg
Bez brzdy 750 kg
Maximální svislé zatížení tažného zařízení – přívěsu 125 kg
Maximální užitková hmotnost vozidla5 950 kg
5 900 kg
(*2)5 950 kg
Maximální přípustná hmotnost tažného zařízení 34 kg
Počet míst k sezení 5 osoby
(*2) Modely pro konkrétní trhy
(*1) Vozidla se Start&Stop
POZNÁMKA: Specifikace hmotností přípojného vozidla nejsou určeny pro všechny země: správná nejvyšší hmotnost je uvedena
v technickém průkazu k vozidlu.
POZNÁMKA: Technické údaje přívěsu jsou dle doporučení výrobce.
POZNÁMKA: Při nakládání nákladového prostoru a/nebo připojování přípojného vozidla se ujistěte, zda nepřekračujete výše
uvedené maximální zatížení.
291

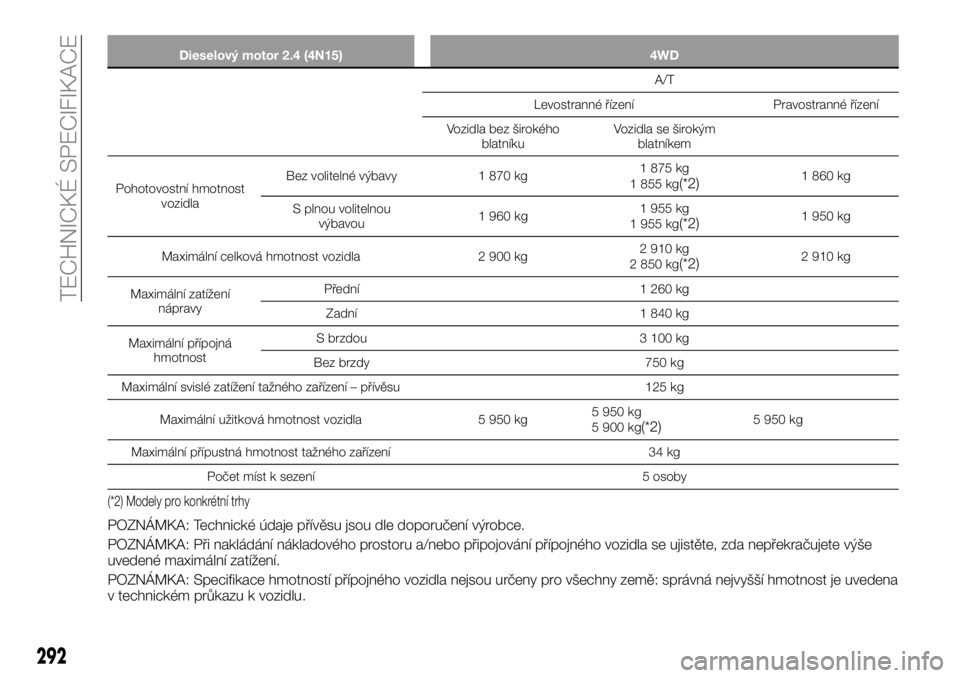

Dieselový motor 2.4 (4N15) 4WD
A/T
Levostranné řízení Pravostranné řízení
Vozidla bez širokého
blatníkuVozidla se širokým
blatníkem
Pohotovostní hmotnost
vozidlaBez volitelné výbavy 1 870 kg1 875 kg
1 855 kg
(*2)1 860 kg
S plnou volitelnou
výbavou1 960 kg1 955 kg
1 955 kg
(*2)1 950 kg
Maximální celková hmotnost vozidla 2 900 kg2 910 kg
2 850 kg
(*2)2 910 kg
Maximální zatížení
nápravyPřední 1 260 kg
Zadní 1 840 kg
Maximální přípojná
hmotnostS brzdou 3 100 kg
Bez brzdy 750 kg
Maximální svislé zatížení tažného zařízení – přívěsu 125 kg
Maximální užitková hmotnost vozidla 5 950 kg5 950 kg
5 900 kg
(*2)5 950 kg
Maximální přípustná hmotnost tažného zařízení 34 kg
Počet míst k sezení 5 osoby
(*2) Modely pro konkrétní trhy
POZNÁMKA: Technické údaje přívěsu jsou dle doporučení výrobce.
POZNÁMKA: Při nakládání nákladového prostoru a/nebo připojování přípojného vozidla se ujistěte, zda nepřekračujete výše
uvedené maximální zatížení.
POZNÁMKA: Specifikace hmotností přípojného vozidla nejsou určeny pro všechny země: správná nejvyšší hmotnost je uvedena
v technickém průkazu k vozidlu.
292
TECHNICKÉ SPECIFIKACE

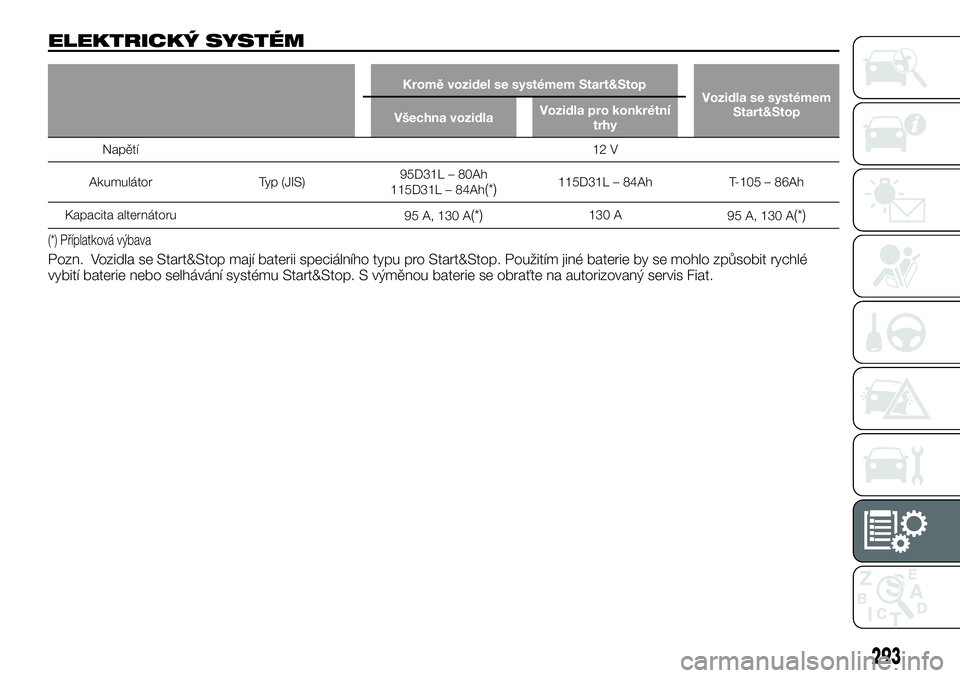

ELEKTRICKÝ SYSTÉM
Kromě vozidel se systémem Start&Stop
Vozidla se systémem
Start&Stop
Všechna vozidlaVozidla pro konkrétní
trhy
Napětí12 V
Akumulátor Typ (JIS)95D31L – 80Ah
115D31L – 84Ah
(*)115D31L – 84Ah T-105 – 86Ah
Kapacita alternátoru
95 A, 130 A
(*)130 A
95 A, 130 A(*)
(*) Příplatková výbava
Pozn. Vozidla se Start&Stop mají baterii speciálního typu pro Start&Stop. Použitím jiné baterie by se mohlo způsobit rychlé
vybití baterie nebo selhávání systému Start&Stop. S výměnou baterie se obraťte na autorizovaný servis Fiat.
293

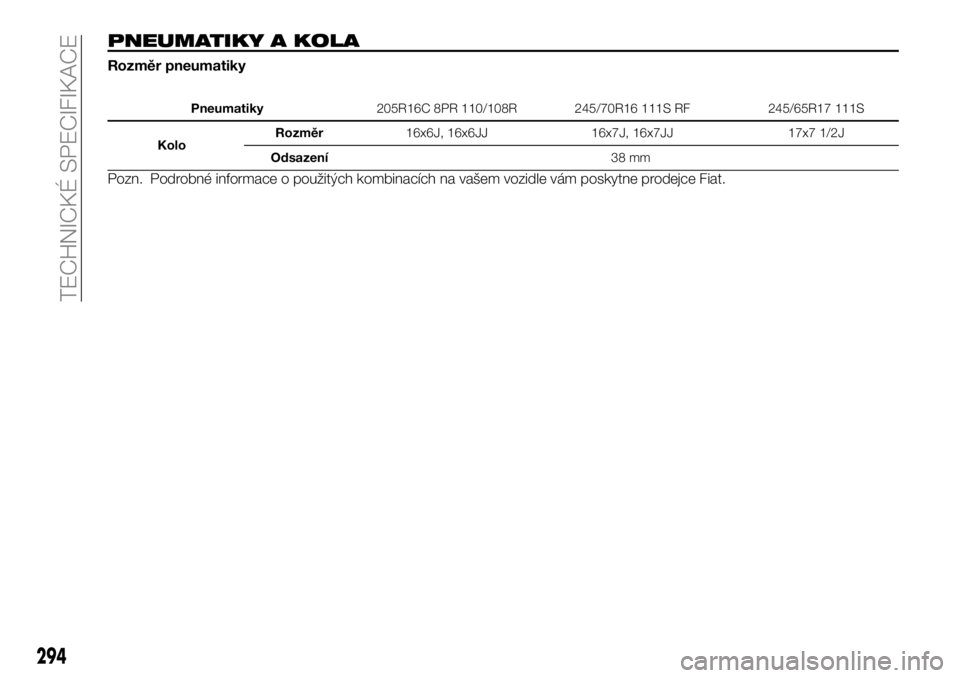

PNEUMATIKY A KOLA
Rozměr pneumatiky
Pneumatiky205R16C 8PR 110/108R 245/70R16 111S RF 245/65R17 111S
KoloRozměr16x6J, 16x6JJ 16x7J, 16x7JJ 17x7 1/2J
Odsazení38 mm
Pozn. Podrobné informace o použitých kombinacích na vašem vozidle vám poskytne prodejce Fiat.
294
TECHNICKÉ SPECIFIKACE

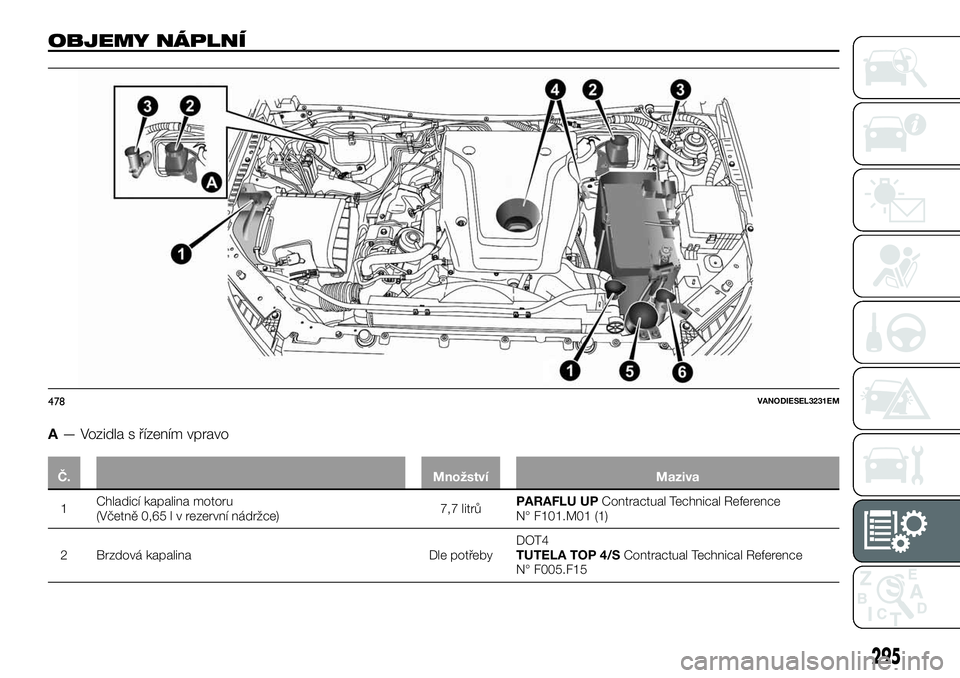

OBJEMY NÁPLNÍ
A— Vozidla s řízením vpravo
Č. Množství Maziva
1Chladicí kapalina motoru
(Včetně 0,65lvrezervní nádržce)7,7 litrůPARAFLU UPContractual Technical Reference
N° F101.M01 (1)
2 Brzdová kapalina Dle potřebyDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
478VANODIESEL3231EM
295

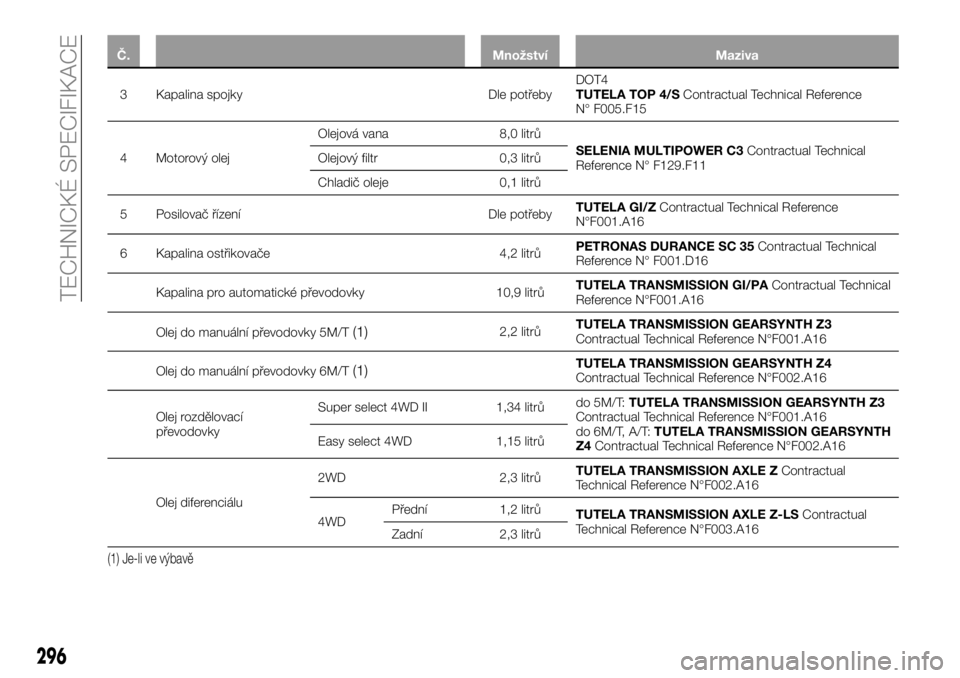

Č. Množství Maziva
3 Kapalina spojky Dle potřebyDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
4 Motorový olejOlejová vana 8,0 litrů
SELENIA MULTIPOWER C3Contractual Technical
Reference N° F129.F11 Olejový filtr 0,3 litrů
Chladič oleje 0,1 litrů
5 Posilovač řízení Dle potřebyTUTELA GI/ZContractual Technical Reference
N°F001.A16
6 Kapalina ostřikovače 4,2 litrůPETRONAS DURANCE SC 35Contractual Technical
Reference N° F001.D16
Kapalina pro automatické převodovky 10,9 litrůTUTELA TRANSMISSION GI/PAContractual Technical
Reference N°F001.A16
Olej do manuální převodovky 5M/T
(1)2,2 litrůTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Olej do manuální převodovky 6M/T
(1)TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference N°F002.A16
Olej rozdělovací
převodovkySuper select 4WD II 1,34 litrůdo 5M/T:TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
do 6M/T, A/T:TUTELA TRANSMISSION GEARSYNTH
Z4Contractual Technical Reference N°F002.A16 Easy select 4WD 1,15 litrů
Olej diferenciálu2WD 2,3 litrůTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WDPřední 1,2 litrů
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Zadní 2,3 litrů
(1) Je-li ve výbavě
296
TECHNICKÉ SPECIFIKACE

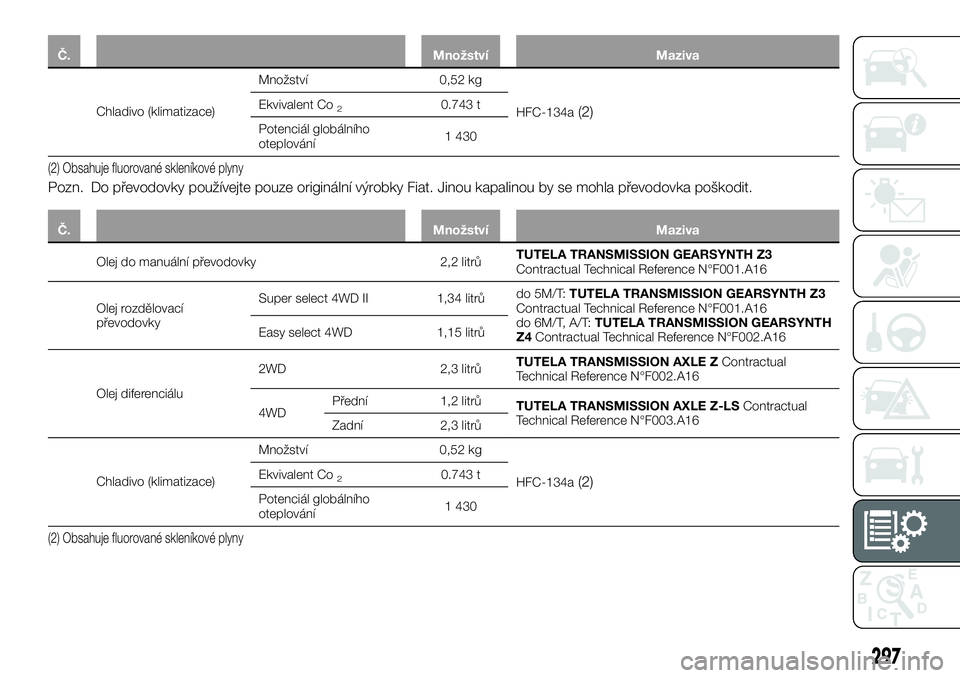

Č. Množství Maziva
Chladivo (klimatizace)Množství 0,52 kg
HFC-134a(2)Ekvivalent Co20.743 t
Potenciál globálního
oteplování1 430
(2) Obsahuje fluorované skleníkové plyny
Pozn. Do převodovky používejte pouze originální výrobky Fiat. Jinou kapalinou by se mohla převodovka poškodit.
Č. Množství Maziva
Olej do manuální převodovky 2,2 litrůTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Olej rozdělovací
převodovkySuper select 4WD II 1,34 litrůdo 5M/T:TUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
do 6M/T, A/T:TUTELA TRANSMISSION GEARSYNTH
Z4Contractual Technical Reference N°F002.A16 Easy select 4WD 1,15 litrů
Olej diferenciálu2WD 2,3 litrůTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WDPřední 1,2 litrů
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Zadní 2,3 litrů
Chladivo (klimatizace)Množství 0,52 kg
HFC-134a
(2)Ekvivalent Co20.743 t
Potenciál globálního
oteplování1 430
(2) Obsahuje fluorované skleníkové plyny
297

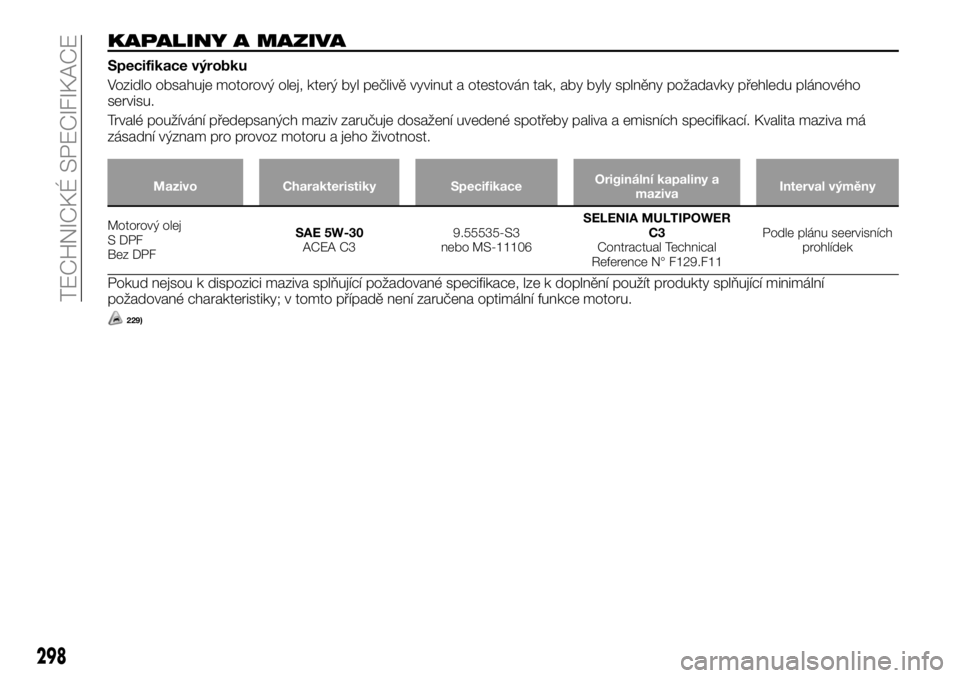

KAPALINY A MAZIVA
Specifikace výrobku
Vozidlo obsahuje motorový olej, který byl pečlivě vyvinut a otestován tak, aby byly splněny požadavky přehledu plánového
servisu.
Trvalé používání předepsaných maziv zaručuje dosažení uvedené spotřeby paliva a emisních specifikací. Kvalita maziva má
zásadní význam pro provoz motoru a jeho životnost.
Mazivo Charakteristiky SpecifikaceOriginální kapaliny a
mazivaInterval výměny
Motorový olej
S DPF
Bez DPFSAE 5W-30
ACEA C39.55535-S3
nebo MS-11106SELENIA MULTIPOWER
C3
Contractual Technical
Reference N° F129.F11Podle plánu seervisních
prohlídek
Pokud nejsou k dispozici maziva splňující požadované specifikace, lze k doplnění použít produkty splňující minimální
požadované charakteristiky; v tomto případě není zaručena optimální funkce motoru.
229)
298
