Page 61 of 348

ПРИМЕЧАНИЯ Стеклоочистители
могут автоматически работать при
попадании в область датчика дождя
насекомых или посторонних объектов,
или при замерзании лобового стекла.
Если объект на лобовом стекле не
может быть удален с помощью щеток
стеклоочистителя, это вызовет
остановку щеток. Для возобновления
работы стеклоочистителей передвиньте
рычаг в положение LO или HI.
Возможно автоматическое
срабатывание стеклоочистителей под
влиянием прямого солнечного света
или сильного электромагнитного
излучения. Для прекращения работы
стеклоочистителей установите рычаг в
положение OFF.
ПРИМЕЧАНИЯ По вопросу замены
лобового стекла или крепления стекла
около датчика обратитесь к дилеру Fiat.
Регулировка чувствительности
датчика дождя
Установив рычаг в положение AUTO
(датчик дождя), можно настроить
чувствительность датчика дождя,
вращая ручку (В).+— повышение чувствительности к
дождю
-— понижение чувствительности к
дождю
Можно включить следующие функции:
Работу в автоматическом режиме
(чувствительность к дождевым каплям)
можно заменить прерывистым режимом
работы (чувствительность к скорости
движения автомобиля)
Работу в автоматическом режиме
(чувствительность к дождевым каплям)
можно заменить прерывистым режимом
работы (за исключением
чувствительности к скорости движения
автомобиля) Более подробную
информацию можно получить у дилера
Fiat.
Функция работы при тумане
Переместите рычаг в направлении,
указанном стрелкой и отпустите, чтобы
стеклоочиститель сработал один раз.Используйте эту функцию при
движении в тумане или при измороси.
Стеклоочистители сработают один раз,
если рычаг поднять в положение MIST и
отпустить, когда замок зажигания или
режим работы установлены в
положении ON или ACC.
Стеклоочистители будут работать, пока
рычаг удерживается в положении MIST.
Стеклоочистители сработают один раз,
если рычаг передвинуть в положение
AUTO, а ручку (С) повернуть в
направлении "+", когда замок зажигания
или режим работы установлены в
положение ON.
96AA0068217
97AG0002332
59
Page 62 of 348

Омыватель лобового стекла
Жидкость из омывателя
разбрызгивается на лобовое стекло,
если потянуть рычаг по направлению в
себе. Стеклоочистители делают
несколько движений, пока на стекло
разбрызгивается жидкость омывателя.
На автомобилях с омывателем фар при
их включении омыватель работает
одновременно с омывателем лобового
стекла.Включатель омывателя фар
Стеклоочистители и стеклоомыватель
могут работать, когда замок зажигания
или рабочий режим находятся в
положении ON или АСС, а
переключатель лампы в положении
. Для разбрызгивания жидкости из
омывателя на фары нажмите кнопку
один раз.
ПРИМЕЧАНИЯ Если замок зажигания
или рабочий режим ON или ACC, а
фары включены, омыватель фар
работает вместе со стеклоомывателем
лобового стекла при первом нажатии на
рычаг омывателя лобового стекла.При использовании
стеклоочистителей и омывателей
следует соблюдать определенные
меры предосторожности.
Если движение стеклоочистителей
частично блокируется из-за льда или
других помех на стекле,
стеклоочистители могут прекратить
работу, чтобы не допустить перегрева
электродвигателя. В этом случае нужно
остановиться в безопасном месте,
повернуть замок зажигания в
положение OFF или переключиться в
режим OFF, а затем удалить лед или
другие помехи со стекла. Так как
стеклоочистители начнут работать
после остывания электродвигателя,
перед эти проверьте их
работоспособность.
Не используйте стеклоочистители по
сухому стеклу. Они могут поцарапать
поверхность стекла и вызвать
преждевременный износ щеток.
Перед использованием
стеклоочистителей в холодную погоду,
следите, чтобы щетки не примерзли к
стеклу. Если щетки примерзли к стеклу,
при их запуске может перегореть
электродвигатель.
Использование омывателя
допускается не более чем в течение 20
секунд. Не допускайте эксплуатацию
омывателя без жидкости. Иначе может
сгореть электродвигатель.
98AA0075958
99AG0009285
100AHA113797
60
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 63 of 348

Периодически проверяйте уровень
жидкости омывателя в бачке и, при
необходимости, доливайте ее.
При холодной погоде используйте
рекомендованный раствор, который
замерзнет в бачке омывателя.
Несоблюдение этих рекомендаций
приводит к неисправности омывателя и
разрушению компонентов системы
вследствие замораживания.
ВНИМАНИЕ!
63)Не используйте стеклоочистители для
удаления снега и льда с лобового стекла. В
таких условиях стеклоочиститель может
подвергаться чрезмерному напряжению и
тогда сработает система отключения
электродвигателя, которая на несколько
секунд остановит работу. Если
работоспособность не восстанавливается,
обратитесь к дилеру Fiat .
64)Потеки воды могут вызвать лишние
движения стеклоочистителей.
65)При использовании омывателя в
холодную погоду разбрызгиваемая жидкость
омывателя может замерзнуть, что может
привести к ухудшению видимости. Перед
использованием омывателя выполните
обогрев стекла с помощью системы обдува
или устройства обогрева.66)Установите замок зажигания в
положение ON или включите рабочий режим
ON, а рычаг омывателя в положение AUTO.
Стеклоочистители будут автоматически
работать в описанных далее ситуациях.
При защемлении рук можно получить
значительную травму или повредить
стеклоочистители. Убедитесь, что датчик
дождя отключен, повернув замок зажигания в
положение LOCK или выбрав рабочий режим
OFF, или же передвинув рычаг в положение
OFF: когда выполняется очистка внутренней
поверхности лобового стекла, если вы
касаетесь или протираете тканью верхнюю
часть датчика дождя; при использовании
автоматической мойки; при ударах по
лобовому стеклу или датчику дождя.
ПРЕДУПРЕЖДЕНИЕ
21)Не включайте датчик дождя при мытье
автомобиля на автоматической автомойке.
СИСТЕМА ВОЗДУШНОГО
КОНДИЦИОНИРОВАНИЯ
Вентиляторы
1 — Центральные вентиляторы
2 — Боковые вентиляторы
ПРИМЕЧАНИЯ Не ставьте напитки на
приборную панель. При попадании
брызг на вентиляторы системы
кондиционирования возможно
повреждение системы.
Регулировка скорости и
направления воздушного потока
Центральные вентиляторы
Для регулировки направления
воздушного потока воспользуйтесь
ручкой (1).
Для закрытия вентиляционного канала
поверните ручку (1) внутрь насколько
это возможно.
101AHA106492
61
Page 64 of 348

A — закрыть
B — открыть
Боковые вентиляторы
Для регулировки направления
воздушного потока воспользуйтесь
ручкой (1).
Для закрытия вентиляционного канала
поверните ручку (1) наружу насколько
это возможно.
A — закрыть
B — открытьПРИМЕЧАНИЯ На автомобилях с
системой воздушного
кондиционирования холодный воздух
от вентиляторов может появиться как
туман. Это связано с внезапным
охлаждением поступающего воздуха
кондиционером. Через несколько
мгновений это явление исчезнет.
ПРИМЕЧАНИЯ Осторожно! Не
проливайте жидкости в вентиляторы.
Это может привести к ненормальному
функционированию кондиционера.
Выбор режима
На следующих нескольких
иллюстрациях показано различное
количество воздуха, поступающего от
вентиляторов.
102AHA101468
103AHA101471
62
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 65 of 348

Выбор режима и воздушный поток, нагнетаемый вентиляторами
Для изменения направления и количества воздуха от вентиляторов поверните указатель выбора режима (см. "Указатель выбора
режима"). На автомобилях с кондиционером автоматической системы климат-контроля нажмите переключатель MODE или
переключатель системы обдува стекол (см. "Переключатель режима" или "Переключатель системы обдува стекол").
Данные символы используются в ряде следующих иллюстраций для отображения количества воздуха, поступающего из
вентиляторов.
- Из вентиляторов поступает небольшое количество воздуха
- Из вентиляторов поступает среднее количество воздуха
- Из вентиляторов поступает большое количество воздуха
Положение "В лицо"Положение "В ноги/В лицо"Положение "В ноги"
63
Page 66 of 348

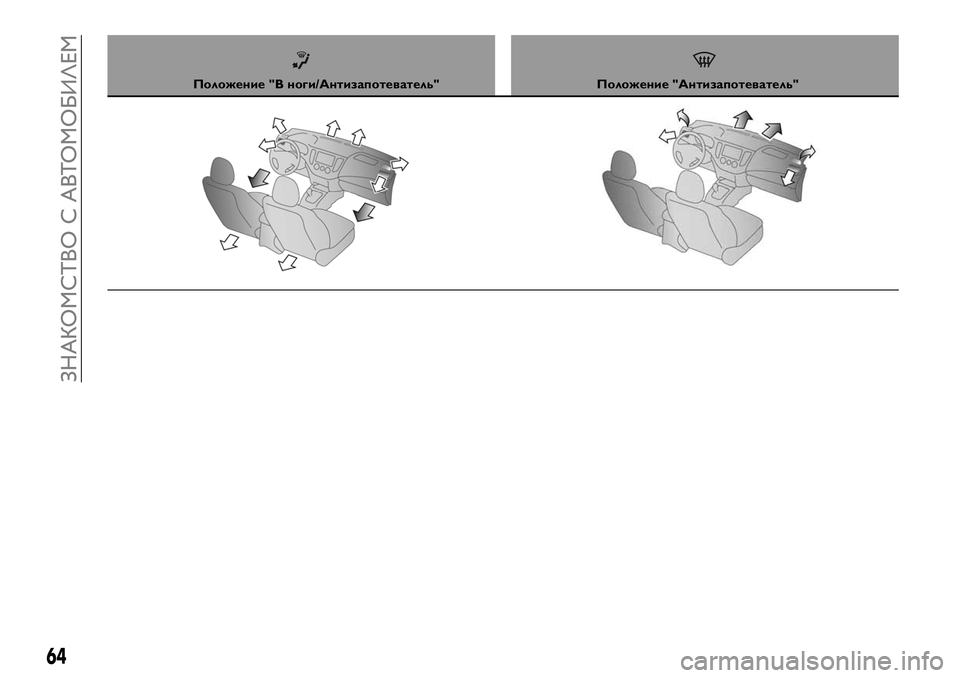

Положение "В ноги/Антизапотеватель"Положение "Антизапотеватель"
64
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 67 of 348

Обогрев/ручное
кондиционирование воздуха
(при наличии)
Обогрев/Ручное кондиционирование
воздуха можно использовать только
при работающем двигателе.
2)
22)
Панель управления
1. Указатель выбора режима
2. Выключатель антизапотевателя
заднего окна 3. Указатель выбора
скорости вентилятора 4. Выключатель
системы кондиционирования
5. Указатель системы управления
температурой 6. Ручка разделения
воздушных потоковУказатель выбора скорости
вентилятора
Выберите скорость вращения
вентилятора, повернув указатель
выбора скорости вентилятора по
часовой или против часовой стрелки.
Скорость вентилятора увеличивается
постепенно при вращении указателя
вправо.
Указатель системы управления
температурой
Поверните указатель управления
температурой по часовой стрелке,
чтобы сделать воздух теплее.
Поверните против часовой стрелки,
чтобы сделать воздух прохладнее.ПРИМЕЧАНИЯ При низкой
температуре охлаждающей жидкости
двигателя температура воздуха из
обогревателя будет низкой, пока
двигатель не прогреется, даже при
выборе подачи горячего воздуха с
помощью регулятора.
Указатель выбора режима
Для изменения направления воздуха от
вентиляторов поверните указатель
выбора режима (см. "Выбор режима").
109AHA106694
110AHA101497
111AHA106708
112AHA104342
65
Page 68 of 348

24)
ПРИМЕЧАНИЯ При установке
указателя выбора режима междуипоток воздуха преимущественно
идет в верхнюю часть салона
автомобиля. При установке ручки
переключателя режимов в положения
ипоток воздуха
преимущественно будет направлен в
ноги.
ПРИМЕЧАНИЯ При установке ручки
переключателя режимов в положения
ипоток воздуха
преимущественно будет направлен в
ноги. При установке ручки
переключателя режимов в положения
ипоток воздуха
преимущественно будет направлен на
лобовое стекло и дверные стекла.
Ручка разделения воздушных
потоков
Для изменения потока воздуха
используйте ручку выбора направления
воздуха.
Наружный воздух поступает в
салон автомобиля.
Рециркулирующий воздух
циркулирует внутри салона автомобиля.
25)
ПРИМЕЧАНИЯ Обычно для
сохранения лобового стекла и дверных
стекол чистыми и быстрого удаления
запотевания или льда с лобового стекла
используется положение
(наружный). Если требуется
высокая эффективность охлаждения
или же наружный воздух сильно
загрязнен, используйте положение
настройки
(рециркуляция).
Периодически переключайтесь в
положение
(наружный), чтобы
увеличить уровень вентиляции так,
чтобы окна не запотевали.
Выключатель системы
кондиционирования
Нажмите переключатель, чтобы
включить кондиционирование.
Загорится индикатор (А).При повторном нажатии
кондиционирование отключается.
Работа системы
кондиционирования
Установите указатели и регуляторы так,
как показано на рисунке в соответствии
с потребностями.
113AHA106711114AHA106724
66
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 69 of 348

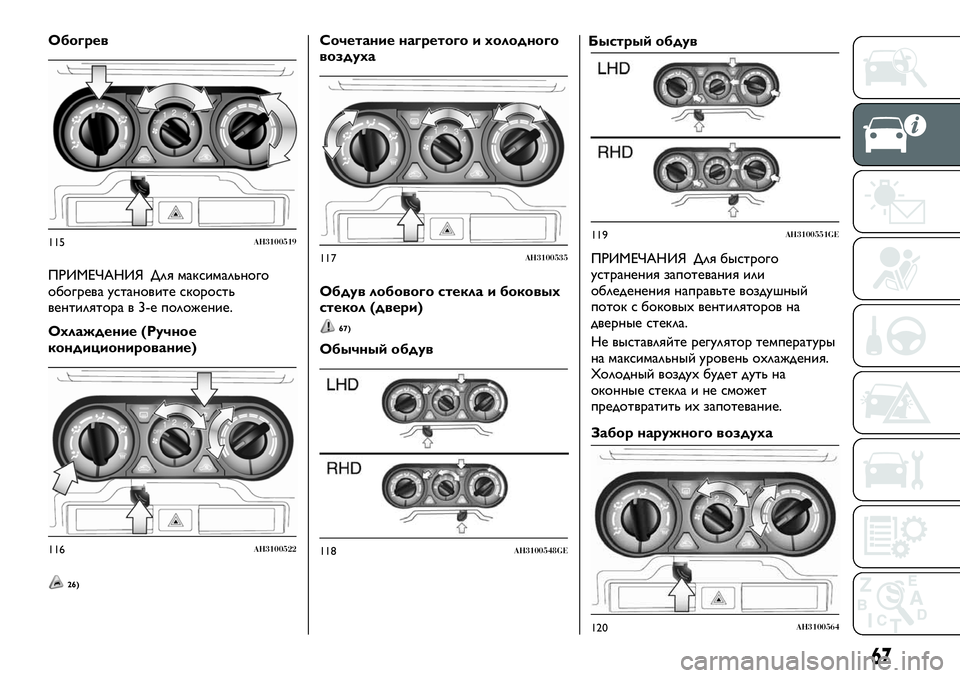

Обогрев
ПРИМЕЧАНИЯ Для максимального
обогрева установите скорость
вентилятора в 3-е положение.
Охлаждение (Ручное
кондиционирование)
26)
Сочетание нагретого и холодного
воздуха
Обдув лобового стекла и боковых
стекол (двери)
67)
Обычный обдувБыстрый обдув
ПРИМЕЧАНИЯ Для быстрого
устранения запотевания или
обледенения направьте воздушный
поток с боковых вентиляторов на
дверные стекла.
Не выставляйте регулятор температуры
на максимальный уровень охлаждения.
Холодный воздух будет дуть на
оконные стекла и не сможет
предотвратить их запотевание.
Забор наружного воздуха
115AH3100519
116AH3100522
117AH3100535
118AH3100548GE
119AH3100551GE
120AH3100564
67
Page 70 of 348

АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР КЛИМАТ-КОНТРОЛЯ
(при наличии)
Кондиционер воздуха может работать только при работающем двигателе.
22)
Автоматическая система климат-контроля
1. Переключатель системы регулирования температурой 2. Выключатель системы кондиционирования 3. Переключатель
режимов MODE 4. Переключатель выбора скорости вентилятора 5. Переключатель выбора потока воздуха 6. Переключатель
системы обдува лобового стекла 7. Переключатель AUTO 8. Выключатель антизапотевателя заднего окна 9. Переключатель
OFF 10. Дисплей температуры 11. Индикатор кондиционирования 12. Дисплей выбора режима 13. Дисплей скорости
вентилятора
121AH1100300
68
ЗНАКОМСТВО С АВТОМОБИЛЕМ
