KONTAKTNA BRAVA
Izvedbe s ključem bez
daljinskom upravljača
2) 3) 4) 5)
Ključ se može okrenuti u tri različita
položaja sl. 3:
❒ STOP: motor ugašen, ključ se može
izvaditi, stup upravljača zaključan. Neki
električki uređaji (npr. Audio sustav,
središnje zaključavanje, itd.) još su
uvijek dostupni;

❒ MAR: položaj za vožnju. Svi električki
uređaji su dostupni;

❒ AVV: paljenje motora.
Kontaktna brava je opremljena sa sigur -
nosnim sustavom koji zahtjeva okreta-
nje kontaktnog ključa nazad u položaj
STOP, prije ponovnog paljenja motora. ZAKLJUČAVANJE
UPRAVLJAČA
Aktiviranje
S kontaktnom bravom u položaju
STOP, izvadite ključ i okrenite upravljač
dok se ne zaključa.
Deaktiviranje
Uz lagano okretanje upravljača, preba-
cite kontaktni ključ u položaj MAR.
2) Ako je neovlašteno korištena
kontaktna brava (npr. pokušaj krađe),
prije ponovne vožnje neka je provjeri
Fiatov serviser.
3) Uvijek prilikom izlaska iz vozila
izvadite ključ kako bi spriječili da netko
nehotično aktivira kontrole. Obavezno
aktivirajte parkirnu kočnicu. Mjenjač
ubacite u prvu brzinu ako je vozilo
parkirano na uzbrdici ili u položaj za
vožnju u nazad ako je parkirano na
nizbrdici. Nikada u vozilu ne ostavljajte
djecu bez nadzora.
4) Apsolutno je zabranjeno provođenje
naknadnih modifikacija na sustavu
upravljanja ili stupu upravljača (npr.
ugradnja protuprovalnog uređaja)
koje bi mogle negativno utjecati na
performanse i sigurnost, te ukinuti
jamstvo i također rezultirati time
da vozilo nije sukladno tehničkim
propisima.
5) Nikada nemojte vaditi mehanički
ključ dok je vozilo u pokretu. Stup
upravljača će se automatski zaključati
čim se upravljač okrene. To se također
odnosi na slučajeve vuče vozila.
UPOZORENJE
9

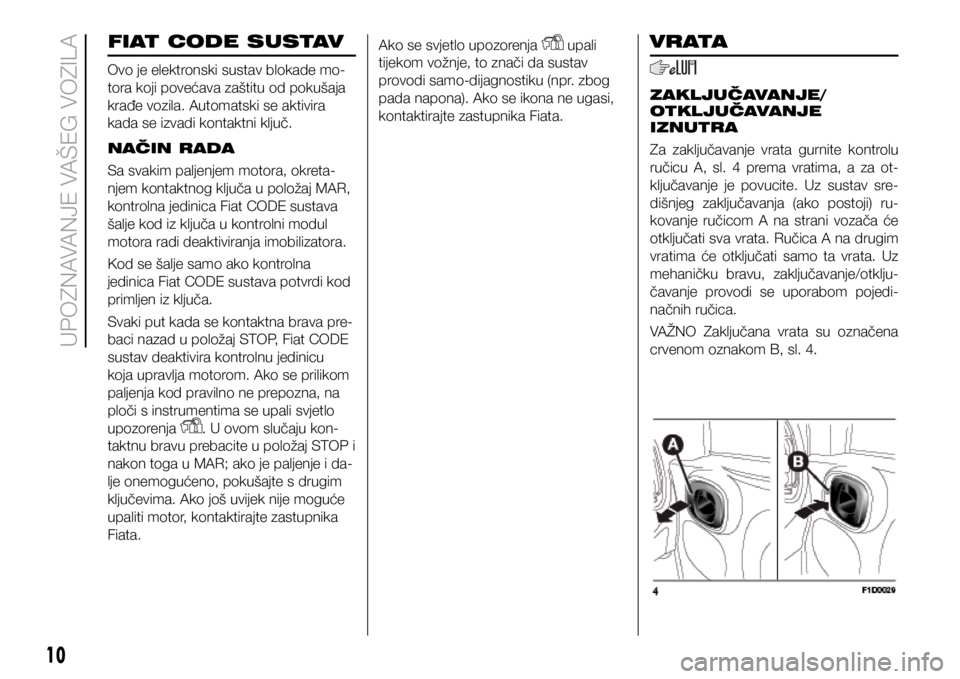

FIAT CODE SUSTAV
Ovo je elektronski sustav blokade mo-
tora koji povećava zaštitu od pokušaja
krađe vozila. Automatski se aktivira
kada se izvadi kontaktni ključ.
NAČIN RADA
Sa svakim paljenjem motora, okreta-
njem kontaktnog ključa u položaj MAR,
kontrolna jedinica Fiat CODE sustava
šalje kod iz ključa u kontrolni modul
motora radi deaktiviranja imobilizatora.
Kod se šalje samo ako kontrolna
jedinica Fiat CODE sustava potvrdi kod
primljen iz ključa.
Svaki put kada se kontaktna brava pre-
baci nazad u položaj STOP, Fiat CODE
sustav deaktivira kontrolnu jedinicu
koja upravlja motorom. Ako se prilikom
paljenja kod pravilno ne prepozna, na
ploči s instrumentima se upali svjetlo
upozorenja
. U ovom slučaju kon-
taktnu bravu prebacite u položaj STOP i
nakon toga u MAR; ako je paljenje i da-
lje onemogućeno, pokušajte s drugim
ključevima. Ako još uvijek nije moguće
upaliti motor, kontaktirajte zastupnika
Fiata. Ako se svjetlo upozorenja
upali
tijekom vožnje, to znači da sustav
provodi samo-dijagnostiku (npr. zbog
pada napona). Ako se ikona ne ugasi,
kontaktirajte zastupnika Fiata.VRATA
ZAKLJUČAVANJE/
OTKLJUČAVANJE
IZNUTRA
Za zaključavanje vrata gurnite kontrolu
ručicu A, sl. 4 prema vratima, a za ot-
ključavanje je povucite. Uz sustav sre-
dišnjeg zaključavanja (ako postoji) ru-
kovanje ručicom A na strani vozača će
otključati sva vrata. Ručica A na drugim
vratima će otključati samo ta vrata. Uz
mehaničku bravu, zaključavanje/otklju-
čavanje provodi se uporabom pojedi-
načnih ručica.
VAŽNO Zaključana vrata su označena
crvenom oznakom B, sl. 4.
10
UPOZNAVANJE VA

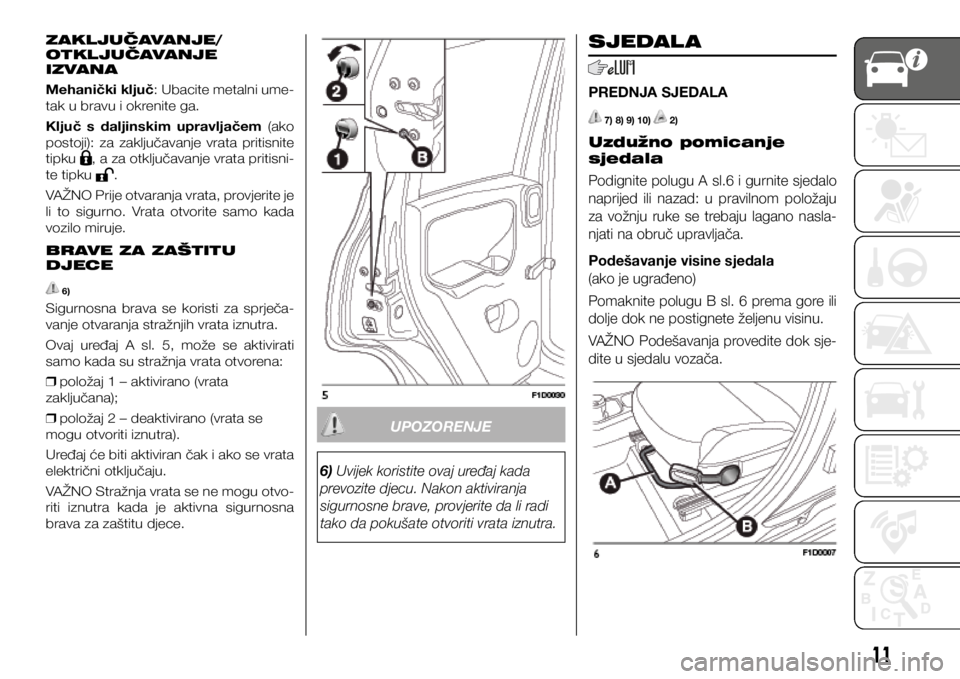

ZAKLJUČAVANJE/
OTKLJUČAVANJE
IZVANA
Mehanički ključ: Ubacite metalni ume
-
tak u bravu i okrenite ga.
Ključ s daljinskim upravljačem (ako
postoji): za zaključavanje vrata pritisnite
tipku
, a za otključavanje vrata pritisni-
te tipku .
VAŽNO Prije otvaranja vrata, provjerite je
li to sigurno. Vrata otvorite samo kada
vozilo miruje.
BRAVE ZA ZAŠTITU
DJECE
6)
Sigurnosna brava se koristi za sprječa-
vanje otvaranja stražnjih vrata iznutra.
Ovaj uređaj A sl. 5, može se aktivirati
samo kada su stražnja vrata otvorena:
❒ položaj 1 – aktivirano (vrata
zaključana);

❒ položaj 2 – deaktivirano (vrata se
mogu otvoriti iznutra).
Uređaj će biti aktiviran čak i ako se vrata
električni otključaju.
VAŽNO Stražnja vrata se ne mogu otvo
-
riti iznutra kada je aktivna sigurnosna
brava za zaštitu djece.
6) Uvijek koristite ovaj uređaj kada
prevozite djecu. Nakon aktiviranja
sigurnosne brave, provjerite da li radi
tako da pokušate otvoriti vrata iznutra.
UPOZORENJE
SJEDAL A
PREDNJA SJEDALA
7) 8) 9) 10) 2)
Uzdužno pomicanje
sjedala
Podignite polugu A sl.6 i gurnite sjedalo
naprijed ili nazad: u pravilnom položaju
za vožnju ruke se trebaju lagano nasla-
njati na obruč upravljača.
Podešavanje visine sjedala
(ako je ugrađeno)
Pomaknite polugu B sl. 6 prema gore ili
dolje dok ne postignete željenu visinu.
VAŽNO Podešavanja provedite dok sje-
dite u sjedalu vozača.
11

Podešavanje nagiba naslona sjedala
Podesite polugu C sl. 7 dok ne posti-
gnete željeni položaj, te pustite polugu.
ELEKTRIČKO GRIJANJE
PREDNJIH SJEDAL A
(ako je ugrađeno)
S kontaktnim ključem u položaju MAR,
za uključivanje grijanja redom pritisnite
tipku A ili B, sl, 8.
Za isključivanje grijanja ponovo pritisnite
odgovarajuću tipku.STRAŽNJA SJEDAL A
Uzdužno pomicanje sjedala
(ako je ugrađeno)
Za dovođenje sjedala u željeni položaj,
povucite polugu A, sl. 9.
Povećanje prtljažnika s fiksnim
stražnjim sjedalom
3)
Učinite slijedeće:

❒ uklonite policu prtljažnika;

❒ pomaknite sigurnosne pojaseve u
stranu, pazeći da su pravilno izvučeni i
da nisu uvrnuti;

❒ ako postoji treće stražnje sjedalo
otpustite središnji remen, namatanjem
jezičca u njegovo kućište u stropu;
❒ rukujte polugama sa strane stražnjeg
sjedala, sl. 10 guranjem prema
unutrašnjosti vozila, preklopite naslon i
spustite ga na klupu.
Za izvedbe opremljene s raspodijeljenim
stražnjim sjedalom, lijevi ili desni dio na-
slona može se preklopiti.
Povećanje prtljažnika sa stražnjim
kliznim sjedalom
Učinite slijedeće:

❒ uklonite policu prtljažnika;

❒ gurnite sigurnosne pojaseve u stranu,
pazeći da su pravilno izvučeni i da nisu
uvrnuti;

❒ koristeći polugu A, sl. 11 u putničkoj
kabini ili središnju traku D u prtljažniku,
pomaknite sjedalo prema naprijed.
12
UPOZNAVANJE VA

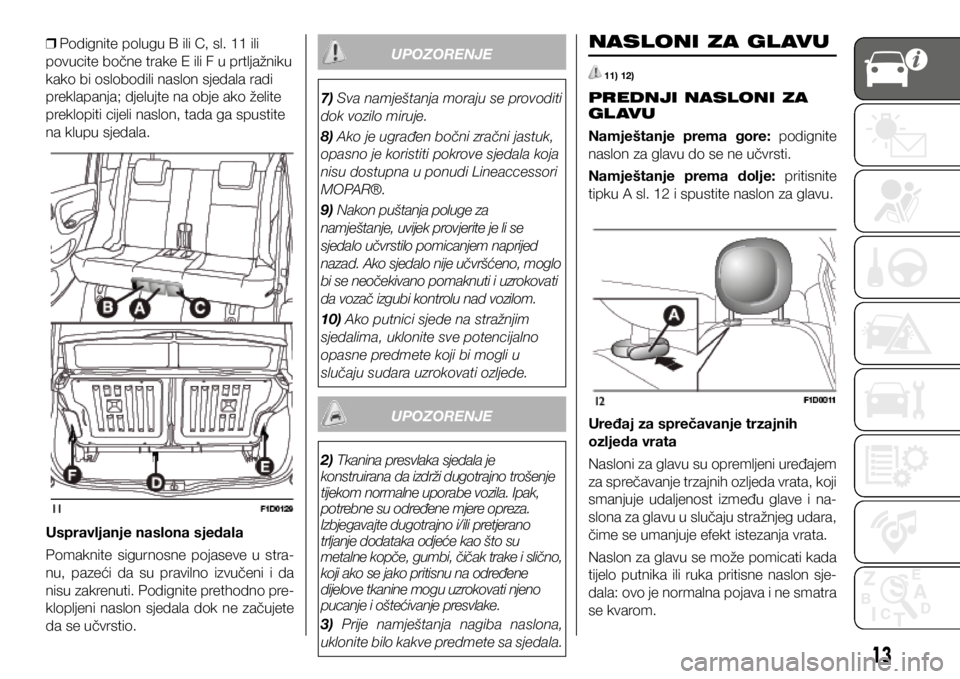

❒ Podignite polugu B ili C, sl. 11 ili
povucite bočne trake E ili F u prtljažniku
kako bi oslobodili naslon sjedala radi
preklapanja; djelujte na obje ako želite
preklopiti cijeli naslon, tada ga spustite
na klupu sjedala.
Uspravljanje naslona sjedala
Pomaknite sigurnosne pojaseve u stra-
nu, pazeći da su pravilno izvučeni i da
nisu zakrenuti. Podignite prethodno pre-
klopljeni naslon sjedala dok ne začujete
da se učvrstio. 7) Sva namještanja moraju se provoditi
dok vozilo miruje.
8) Ako je ugrađen bočni zračni jastuk,
opasno je koristiti pokrove sjedala koja
nisu dostupna u ponudi Lineaccessori
MOPAR®.
9) Nakon puštanja poluge za
namještanje, uvijek provjerite je li se
sjedalo učvrstilo pomicanjem naprijed
nazad. Ako sjedalo nije učvršćeno, moglo
bi se neočekivano pomaknuti i uzrokovati
da vozač izgubi kontrolu nad vozilom.
10) Ako putnici sjede na stražnjim
sjedalima, uklonite sve potencijalno
opasne predmete koji bi mogli u
slučaju sudara uzrokovati ozljede.
2) Tkanina presvlaka sjedala je
konstruirana da izdrži dugotrajno trošenje
tijekom normalne uporabe vozila. Ipak,
potrebne su određene mjere opreza.
Izbjegavajte dugotrajno i/ili pretjerano
trljanje dodataka odjeće kao što su
metalne kopče, gumbi, čičak trake i slično,
koji ako se jako pritisnu na određene
dijelove tkanine mogu uzrokovati njeno
pucanje i oštećivanje presvlake.
3) Prije namještanja nagiba naslona,
uklonite bilo kakve
predmete sa sjedala.
UPOZORENJE
NASLONI ZA GL AVU
11) 12)
PREDNJI NASLONI ZA
GL AVU
Namještanje prema gore: podignite
naslon za glavu do se ne učvrsti.
Namještanje prema dolje: pritisnite
tipku A sl. 12 i spustite naslon za glavu.
Uređaj za sprečavanje trzajnih
ozljeda vrata
Nasloni za glavu su opremljeni uređajem
za sprečavanje trzajnih ozljeda vrata, koji
smanjuje udaljenost između glave i na-
slona za glavu u slučaju stražnjeg udara,
čime se umanjuje efekt istezanja vrata.
Naslon za glavu se može pomicati kada
tijelo putnika ili ruka pritisne naslon sje-
dala: ovo je normalna pojava i ne smatra
se kvarom.
UPOZORENJE
13

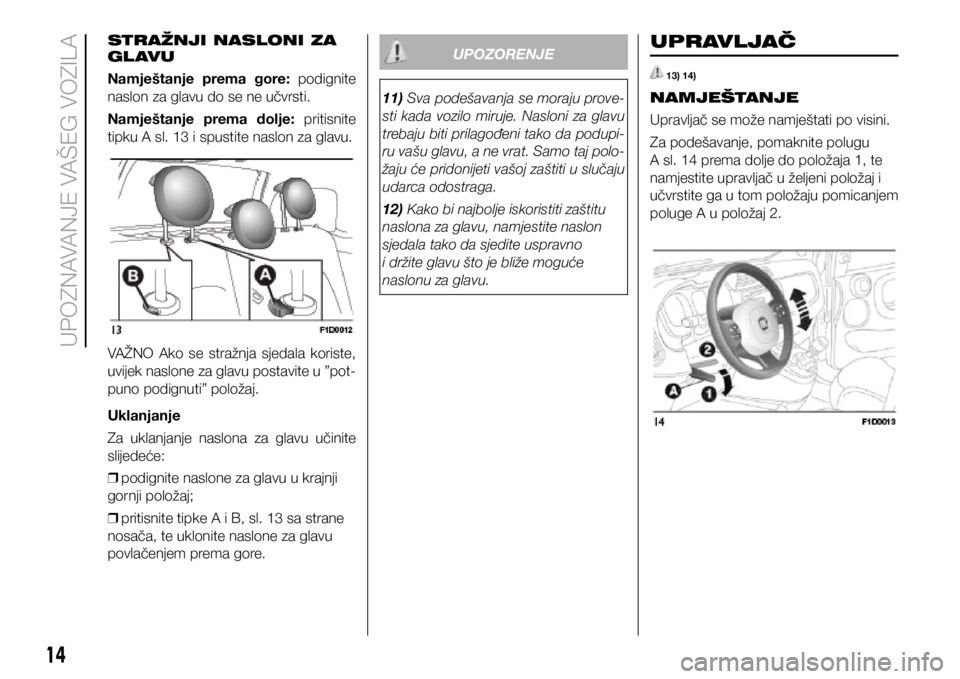

STRAŽNJI NASLONI ZA
GL AVU
Namještanje prema gore: podignite
naslon za glavu do se ne učvrsti.
Namještanje prema dolje: pritisnite
tipku A sl. 13 i spustite naslon za glavu.
VAŽNO Ako se stražnja sjedala koriste,
uvijek naslone za glavu postavite u ”pot-
puno podignuti” položaj.
Uklanjanje
Za uklanjanje naslona za glavu učinite
slijedeće:
❒ podignite naslone za glavu u krajnji
gornji položaj;

❒ pritisnite tipke A i B, sl. 13 sa strane
nosača, te uklonite naslone za glavu
povlačenjem prema gore. 11) Sva podešavanja se moraju prove-
sti kada vozilo miruje. Nasloni za glavu
trebaju biti prilagođeni tako da podupi-
ru vašu glavu, a ne vrat. Samo taj polo-
žaju će pridonijeti vašoj zaštiti u slučaju
udarca odostraga.
12) Kako bi najbolje iskoristiti zaštitu
naslona za glavu, namjestite naslon
sjedala tako da sjedite uspravno
i držite glavu što je bliže moguće
naslonu za glavu.UPOZORENJEUPRAVLJAČ
13) 14)
NAMJEŠTANJE
Upravljač se može namještati po visini.
Za podešavanje, pomaknite polugu
A sl. 14 prema dolje do položaja 1, te
namjestite upravljač u željeni položaj i
učvrstite ga u tom položaju pomicanjem
poluge A u položaj 2.
14
UPOZNAVANJE VA

13) Namještanja izvodite isključivo
kada je vozilo zaustavljeno i motor je
ugašen.
14) U potpunosti je zabranjeno
provođenje bilo kakvih promjena i
modifikacija na sustavu upravljanja
ili stupu upravljača (npr. ugradnja
uređaja za zaštitu od krađe). To može
negativno utjecati na značajke vozila
i sigurnost, ugroziti jamstvo i također
uzrokovati da vozilo nije sukladno
propisima.

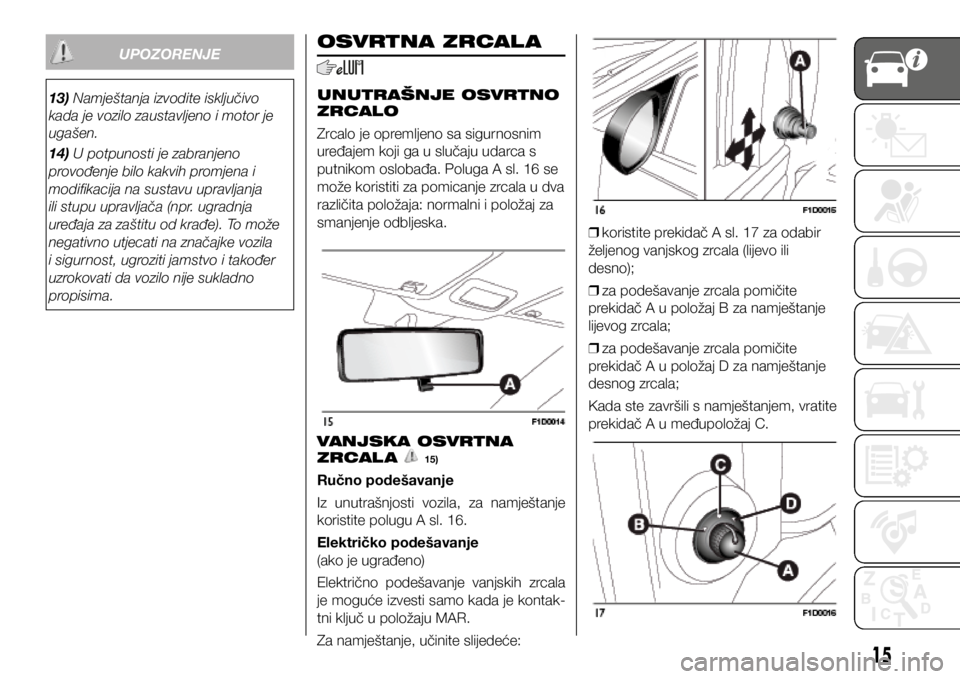

UPOZORENJEOSVRTNA ZRCAL A
UNUTRAŠNJE OSVRTNO
ZRCALO
Zrcalo je opremljeno sa sigurnosnim
uređajem koji ga u slučaju udarca s
putnikom oslobađa. Poluga A sl. 16 se
može koristiti za pomicanje zrcala u dva
različita položaja: normalni i položaj za
smanjenje odbljeska.
VANJSKA OSVRTNA
ZRCAL A
15)
Ručno podešavanje
Iz unutrašnjosti vozila, za namještanje
koristite polugu A sl. 16.
Električko podešavanje
(ako je ugrađeno)
Električno podešavanje vanjskih zrcala
je moguće izvesti samo kada je kontak-
tni ključ u položaju MAR.
Za namještanje, učinite slijedeće:
❒ koristite prekidač A sl. 17 za odabir
željenog vanjskog zrcala (lijevo ili
desno);

❒ za podešavanje zrcala pomičite
prekidač A u položaj B za namještanje
lijevog zrcala;

❒ za podešavanje zrcala pomičite
prekidač A u položaj D za namještanje
desnog zrcala;
Kada ste završili s namještanjem, vratite
prekidač A u međupoložaj C.
15

15) Kako su vanjska zrcala zakrivljena,
mogu malo promijeniti percepciju
udaljenosti.
UPOZORENJE

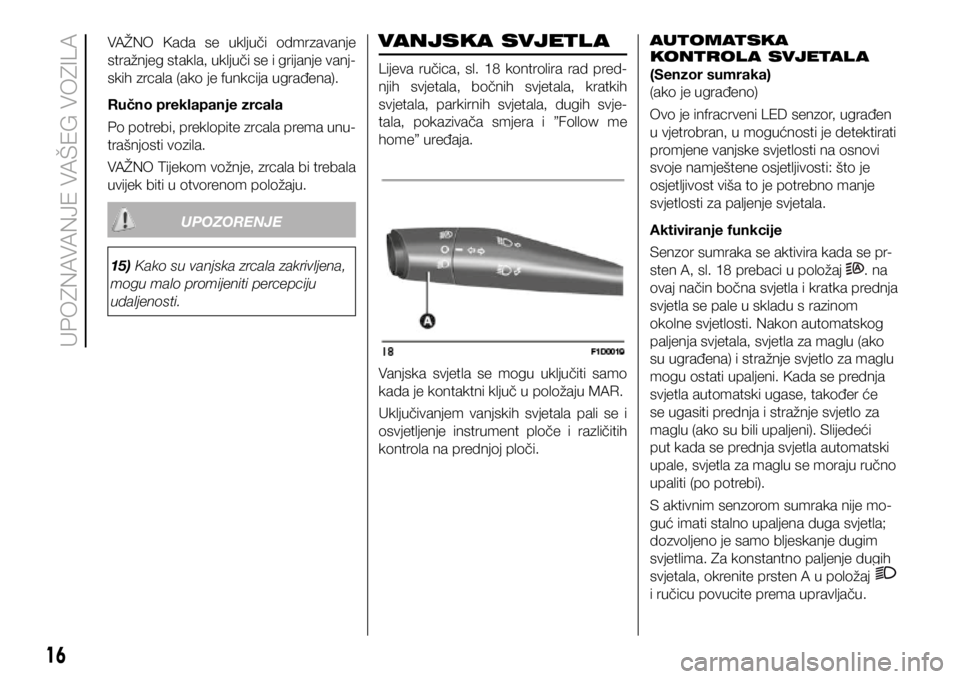

VANJSKA SVJETL A
Lijeva ručica, sl. 18 kontrolira rad pred-
njih svjetala, bočnih svjetala, kratkih
svjetala, parkirnih svjetala, dugih svje-
tala, pokazivača smjera i ”Follow me
home” uređaja.
Vanjska svjetla se mogu uključiti samo
kada je kontaktni ključ u položaju MAR.
Uključivanjem vanjskih svjetala pali se i
osvjetljenje instrument ploče i različitih
kontrola na prednjoj ploči.AUTOMATSKA
KONTROL A SVJETAL A
(Senzor sumraka)
(ako je ugrađeno)
Ovo je infracrveni LED senzor, ugrađen
u vjetrobran, u mogućnosti je detektirati
promjene vanjske svjetlosti na osnovi
svoje namještene osjetljivosti: što je
osjetljivost viša to je potrebno manje
svjetlosti za paljenje svjetala.
Aktiviranje funkcije
Senzor sumraka se aktivira kada se pr
-
sten A, sl. 18 prebaci u položaj
. na
ovaj način bočna svjetla i kratka prednja
svjetla se pale u skladu s razinom
okolne svjetlosti. Nakon automatskog
paljenja svjetala, svjetla za maglu (ako
su ugrađena) i stražnje svjetlo za maglu
mogu ostati upaljeni. Kada se prednja
svjetla automatski ugase, također će
se ugasiti prednja i stražnje svjetlo za
maglu (ako su bili upaljeni). Slijedeći
put kada se prednja svjetla automatski
upale, svjetla za maglu se moraju ručno
upaliti (po potrebi).
S aktivnim senzorom sumraka nije mo-
guć imati stalno upaljena duga svjetla;
dozvoljeno je samo bljeskanje dugim
svjetlima. Za konstantno paljenje dugih
svjetala, okrenite prsten A u položaj

i ručicu povucite prema upravljaču.
VAŽNO Kada se uključi odmrzavanje
stražnjeg stakla, uključi se i grijanje vanj-
skih zrcala (ako je funkcija ugrađena).
Ručno preklapanje zrcala
Po potrebi, preklopite zrcala prema unu-
trašnjosti vozila.
VAŽNO Tijekom vožnje, zrcala bi trebala
uvijek biti u otvorenom položaju.
16
UPOZNAVANJE VA

Kod automatskog gašenja svjetala,
prvo se gase kratka svjetla, a nakon
nekoliko sekundi bočna svjetla.
Ako je senzor sumraka aktiviran ali ne
radi pravilno, bočna i kratka prednja
svjetla se upale bez obzira na razinu
okolnog osvjetljenja: kvar senzora prika-
zan je na zaslonu. Također je moguće
deaktivirati senzor i po potrebi upaliti
željena svjetla.
VAŽNO Senzor ne može detektirati
prisutnost magle. U tim uvjetima svjetla
se moraju upaliti ručno.
BOČNA SVJETL A /
DNEVNA POZICIJSKA
SVJETL A (DRL)
(ako postoje)
16) 17)
S kontaktnim ključem u položaju MAR i
kružnim prekidačem A sl. 18 u položaju
O automatski se pale dnevna pozicijska
svjetla; druga svjetla i unutrašnje osvjet-
ljenje ostaju ugašeni. BOČNA I KRATKA
SVJETL A
S kontaktnim ključem u položaju MAR,
okrenite kružni prekidač A sl. 18 u po-
ložaj
. Ako su uključena kratka svje-
tla, dnevna pozicijska svjetla se gase i
upale se bočna i kratka svjetla. Upali se
lampica
na ploči sa instrumentima.
Kada se kontaktni ključ prebaci u polo-
žaj STOP ili se izvadi i kružni prekidač
A se okrene iz O u
, upale se sva
bočna svjetla i svjetlo registarske plo-
čice. Upali se lampica
na ploči sa
instrumentima.
PARKIRNA SVJETL A
Ova svjetla se mogu upaliti samo s kon-
taktnim ključem u položaju STOP ili ako
se izvadi, okretanjem kružnog prekidača
A prvo u položaj O a nakon toga u po-
ložaj
.
Na ploči sa instrumentima se pali lam-
pica
.
DUGA SVJETL A
Za paljenje dugih svjetala, s kružnim pre-
kidačem A, sl. 18 u položaju
, po-
vucite ručicu prema upravljaču (stabilan
položaj). Upali se lampica
na ploči
sa instrumentima. Kada se ručica ponovo povuče prema
upravljaču, do krajnjeg položaja, duga
svjetla se gase, te se ponovo pale kratka
svjetla i ugasi se svjetlo upozorenja
.
BLJESKANJE
Bljeskati dugim svjetlima možete po-
vlačenjem ručice prema upravljaču (ne-
stabilni položaj) bez obzira na položaj
kružnog prekidača A, sl. 18. Upali se
lampica
na ploči sa instrumentima.
POKAZIVAČI SMJERA
Postavite ručicu u stabilni položaj:
gore: uključivanje desnog pokazivača
smjera;
dolje: uključivanje lijevog pokazivača
smjera.
Na ploči sa instrumentima će treptati
lampice  ili . Pokazivači smjera se
automatski ugase kada se vozilo vrati u
ravnu liniju.
Funkcija promjene vozne trake
Ako želite da pokazivači kratko zatrepću
kako bi pokazali da želite promijeniti vo-
znu traku, pomaknite ručicu gore ili dolje
kraće od pola sekunde. Odabrani poka-
zivači smjera trepću tri puta i automatski
se ugase.
17

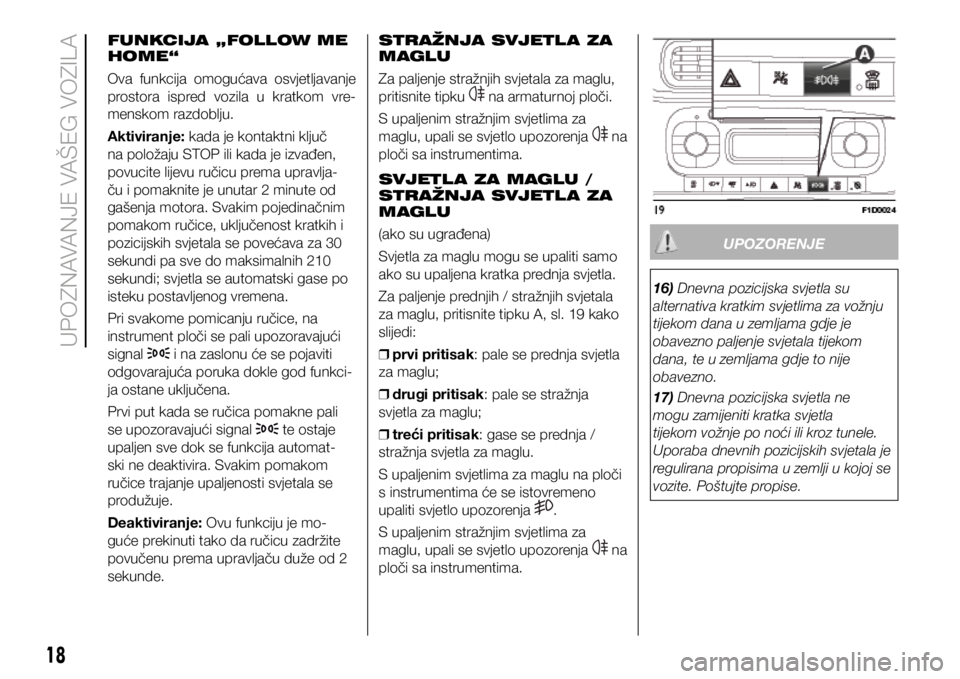

STRAŽNJA SVJETL A ZA
MAGLU
Za paljenje stražnjih svjetala za maglu,
pritisnite tipku
na armaturnoj ploči.
S upaljenim stražnjim svjetlima za
maglu, upali se svjetlo upozorenja
na
ploči sa instrumentima.
SVJETL A ZA MAGLU /
STRAŽNJA SVJETL A ZA
MAGLU
(ako su ugrađena)
Svjetla za maglu mogu se upaliti samo
ako su upaljena kratka prednja svjetla.
Za paljenje prednjih / stražnjih svjetala
za maglu, pritisnite tipku A, sl. 19 kako
slijedi:

❒ prvi pritisak: pale se prednja svjetla
za maglu;

❒ drugi pritisak: pale se stražnja
svjetla za maglu;

❒ treći pritisak: gase se prednja /
stražnja svjetla za maglu.
S upaljenim svjetlima za maglu na ploči
s instrumentima će se istovremeno
upaliti svjetlo upozorenja
.
S upaljenim stražnjim svjetlima za
maglu, upali se svjetlo upozorenja
na
ploči sa instrumentima. 16) Dnevna pozicijska svjetla su
alternativa kratkim svjetlima za vožnju
tijekom dana u zemljama gdje je
obavezno paljenje svjetala tijekom
dana, te u zemljama gdje to nije
obavezno.
17) Dnevna pozicijska svjetla ne
mogu zamijeniti kratka svjetla
tijekom vožnje po noći ili kroz tunele.
Uporaba dnevnih pozicijskih svjetala je
regulirana propisima u zemlji u kojoj se
vozite. Poštujte propise.
UPOZORENJE
FUNKCIJA „FOLLOW ME
HOME“
Ova funkcija omogućava osvjetljavanje
prostora ispred vozila u kratkom vre-
menskom razdoblju.
Aktiviranje: kada je kontaktni ključ
na položaju STOP ili kada je izvađen,
povucite lijevu ručicu prema upravlja-
ču i pomaknite je unutar 2 minute od
gašenja motora. Svakim pojedinačnim
pomakom ručice, uključenost kratkih i
pozicijskih svjetala se povećava za 30
sekundi pa sve do maksimalnih 210
sekundi; svjetla se automatski gase po
isteku postavljenog vremena.
Pri svakome pomicanju ručice, na
instrument ploči se pali upozoravajući
signal
i na zaslonu će se pojaviti
odgovarajuća poruka dokle god funkci-
ja ostane uključena.
Prvi put kada se ručica pomakne pali
se upozoravajući signal
te ostaje
upaljen sve dok se funkcija automat-
ski ne deaktivira. Svakim pomakom
ručice trajanje upaljenosti svjetala se
produžuje.
Deaktiviranje: Ovu funkciju je mo-
guće prekinuti tako da ručicu zadržite
povučenu prema upravljaču duže od 2
sekunde.
18
UPOZNAVANJE VA
