FIAT PANDA 2018 Libretto Uso Manutenzione (in Italian)

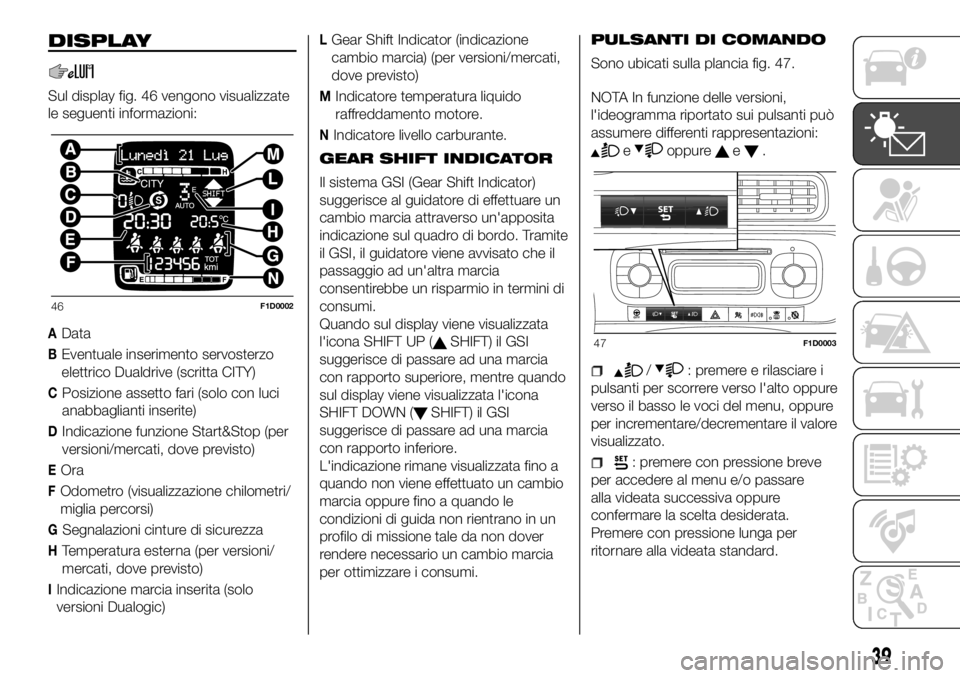

DISPLAY
Sul display fig. 46 vengono visualizzate
le seguenti informazioni:
AData
BEventuale inserimento servosterzo
elettrico Dualdrive (scritta CITY)
CPosizione assetto fari (solo con luci
anabbaglianti inserite)
DIndicazione funzione Start&Stop (per
versioni/mercati, dove previsto)
EOra
FOdometro (visualizzazione chilometri/
miglia percorsi)
GSegnalazioni cinture di sicurezza
HTemperatura esterna (per versioni/
mercati, dove previsto)
IIndicazione marcia inserita (solo
versioni Dualogic)
LGear Shift Indicator (indicazione
cambio marcia) (per versioni/mercati,
dove previsto)
MIndicatore temperatura liquido
raffreddamento motore.
NIndicatore livello carburante.
GEAR SHIFT INDICATOR
Il sistema GSI (Gear Shift Indicator)
suggerisce al guidatore di effettuare un
cambio marcia attraverso un'apposita
indicazione sul quadro di bordo. Tramite
il GSI, il guidatore viene avvisato che il
passaggio ad un'altra marcia
consentirebbe un risparmio in termini di
consumi.
Quando sul display viene visualizzata
l'icona SHIFT UP (
SHIFT) il GSI
suggerisce di passare ad una marcia
con rapporto superiore, mentre quando
sul display viene visualizzata l'icona
SHIFT DOWN (
SHIFT) il GSI
suggerisce di passare ad una marcia
con rapporto inferiore.
L'indicazione rimane visualizzata fino a
quando non viene effettuato un cambio
marcia oppure fino a quando le
condizioni di guida non rientrano in un
profilo di missione tale da non dover
rendere necessario un cambio marcia
per ottimizzare i consumi.PULSANTI DI COMANDO
Sono ubicati sulla plancia fig. 47.
NOTA In funzione delle versioni,
l'ideogramma riportato sui pulsanti può
assumere differenti rappresentazioni:
eoppuree.
/: premere e rilasciare i
pulsanti per scorrere verso l'alto oppure
verso il basso le voci del menu, oppure
per incrementare/decrementare il valore
visualizzato.
: premere con pressione breve
per accedere al menu e/o passare
alla videata successiva oppure
confermare la scelta desiderata.
Premere con pressione lunga per
ritornare alla videata standard.
46F1D0002
47F1D0003
39

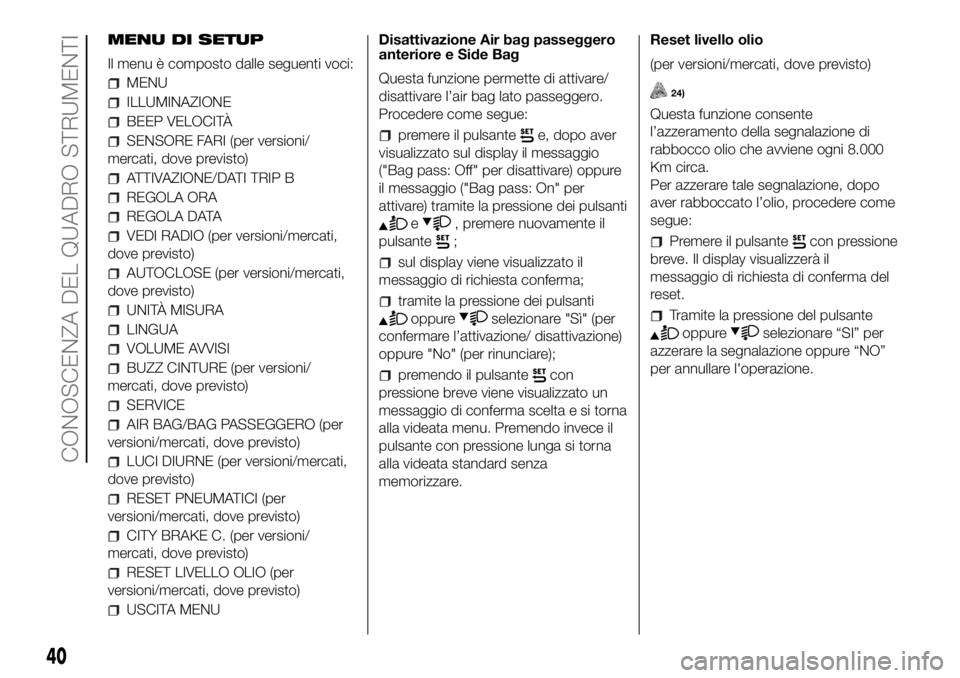

MENU DI SETUP
Il menu è composto dalle seguenti voci:
MENU
ILLUMINAZIONE
BEEP VELOCITÀ
SENSORE FARI (per versioni/
mercati, dove previsto)
ATTIVAZIONE/DATI TRIP B
REGOLA ORA
REGOLA DATA
VEDI RADIO (per versioni/mercati,
dove previsto)
AUTOCLOSE (per versioni/mercati,
dove previsto)
UNITÀ MISURA
LINGUA
VOLUME AVVISI
BUZZ CINTURE (per versioni/
mercati, dove previsto)
SERVICE
AIR BAG/BAG PASSEGGERO (per
versioni/mercati, dove previsto)
LUCI DIURNE (per versioni/mercati,
dove previsto)
RESET PNEUMATICI (per
versioni/mercati, dove previsto)
CITY BRAKE C. (per versioni/
mercati, dove previsto)
RESET LIVELLO OLIO (per
versioni/mercati, dove previsto)
USCITA MENUDisattivazione Air bag passeggero
anteriore e Side Bag
Questa funzione permette di attivare/
disattivare l’air bag lato passeggero.
Procedere come segue:
premere il pulsantee, dopo aver
visualizzato sul display il messaggio
("Bag pass: Off" per disattivare) oppure
il messaggio ("Bag pass: On" per
attivare) tramite la pressione dei pulsanti
e, premere nuovamente il
pulsante
;
sul display viene visualizzato il
messaggio di richiesta conferma;
tramite la pressione dei pulsanti
oppureselezionare "Sì" (per
confermare l’attivazione/ disattivazione)
oppure "No" (per rinunciare);
premendo il pulsantecon
pressione breve viene visualizzato un
messaggio di conferma scelta e si torna
alla videata menu. Premendo invece il
pulsante con pressione lunga si torna
alla videata standard senza
memorizzare.Reset livello olio
(per versioni/mercati, dove previsto)
24)
Questa funzione consente
l’azzeramento della segnalazione di
rabbocco olio che avviene ogni 8.000
Km circa.
Per azzerare tale segnalazione, dopo
aver rabboccato l’olio, procedere come
segue:
Premere il pulsantecon pressione
breve. Il display visualizzerà il
messaggio di richiesta di conferma del
reset.
Tramite la pressione del pulsante
oppureselezionare “SI” per
azzerare la segnalazione oppure “NO”
per annullare l'operazione.
40
CONOSCENZA DEL QUADRO STRUMENTI

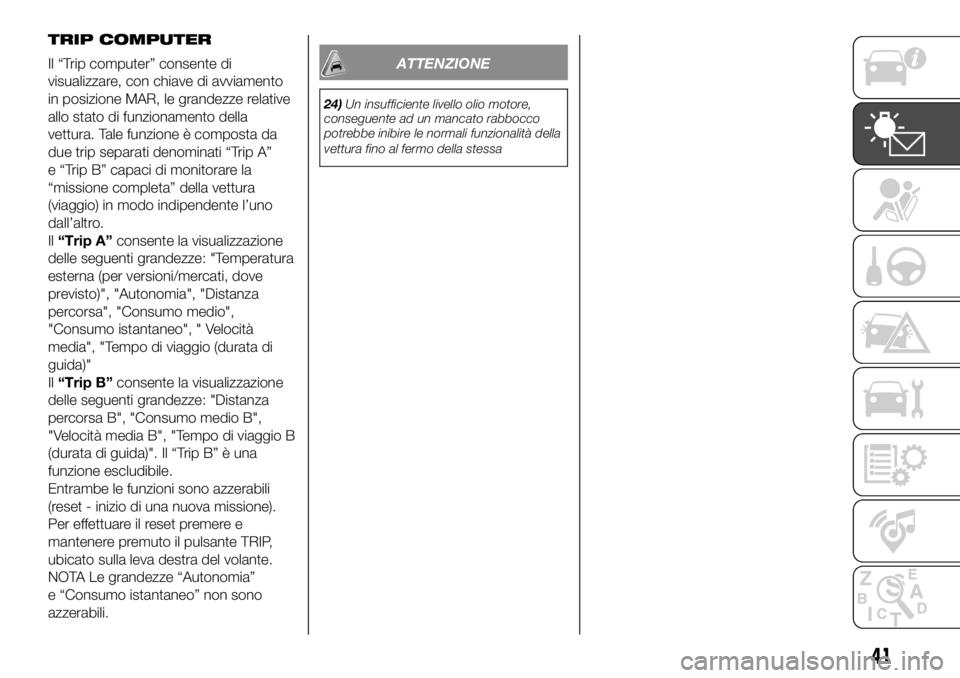

TRIP COMPUTER
Il “Trip computer” consente di
visualizzare, con chiave di avviamento
in posizione MAR, le grandezze relative
allo stato di funzionamento della
vettura. Tale funzione è composta da
due trip separati denominati “Trip A”
e “Trip B” capaci di monitorare la
“missione completa” della vettura
(viaggio) in modo indipendente l’uno
dall’altro.
Il“Trip A”consente la visualizzazione
delle seguenti grandezze: "Temperatura
esterna (per versioni/mercati, dove
previsto)", "Autonomia", "Distanza
percorsa", "Consumo medio",
"Consumo istantaneo", " Velocità
media", "Tempo di viaggio (durata di
guida)"
Il“Trip B”consente la visualizzazione
delle seguenti grandezze: "Distanza
percorsa B", "Consumo medio B",
"Velocità media B", "Tempo di viaggio B
(durata di guida)". Il “Trip B” è una
funzione escludibile.
Entrambe le funzioni sono azzerabili
(reset - inizio di una nuova missione).
Per effettuare il reset premere e
mantenere premuto il pulsante TRIP,
ubicato sulla leva destra del volante.
NOTA Le grandezze “Autonomia”
e “Consumo istantaneo” non sono
azzerabili.
ATTENZIONE
24)Un insufficiente livello olio motore,
conseguente ad un mancato rabbocco
potrebbe inibire le normali funzionalità della
vettura fino al fermo della stessa
41

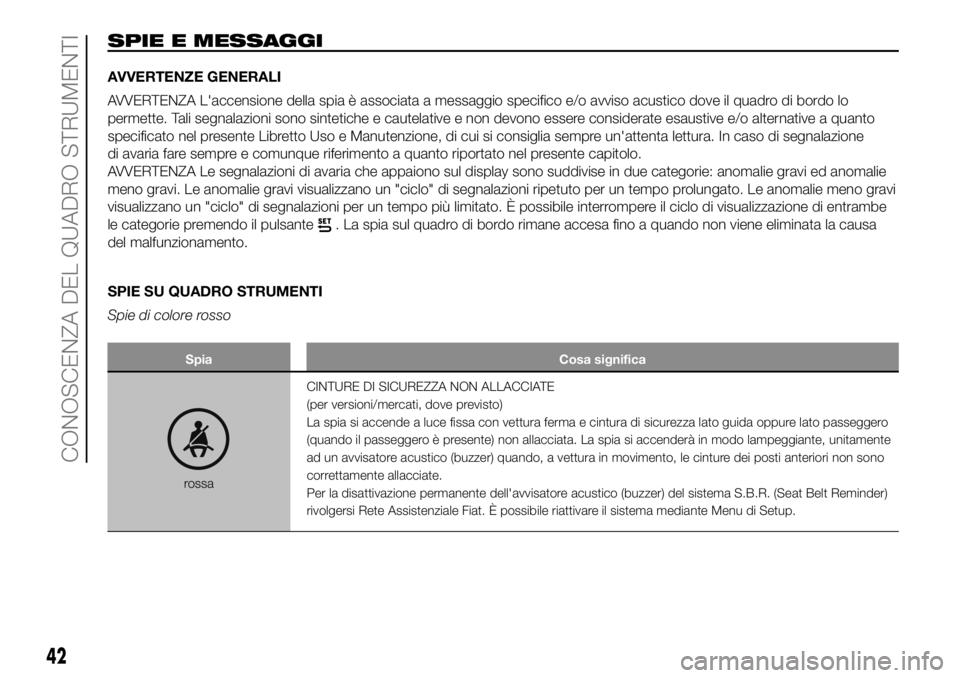

SPIE E MESSAGGI
AVVERTENZE GENERALI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico dove il quadro di bordo lo
permette. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione
di avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe
le categorie premendo il pulsante
. La spia sul quadro di bordo rimane accesa fino a quando non viene eliminata la causa
del malfunzionamento.
SPIE SU QUADRO STRUMENTI
Spie di colore rosso
Spia Cosa significa
rossaCINTURE DI SICUREZZA NON ALLACCIATE
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida oppure lato passeggero
(quando il passeggero è presente) non allacciata. La spia si accenderà in modo lampeggiante, unitamente
ad un avvisatore acustico (buzzer) quando, a vettura in movimento, le cinture dei posti anteriori non sono
correttamente allacciate.
Per la disattivazione permanente dell'avvisatore acustico (buzzer) del sistema S.B.R. (Seat Belt Reminder)
rivolgersi Rete Assistenziale Fiat. È possibile riattivare il sistema mediante Menu di Setup.
42
CONOSCENZA DEL QUADRO STRUMENTI

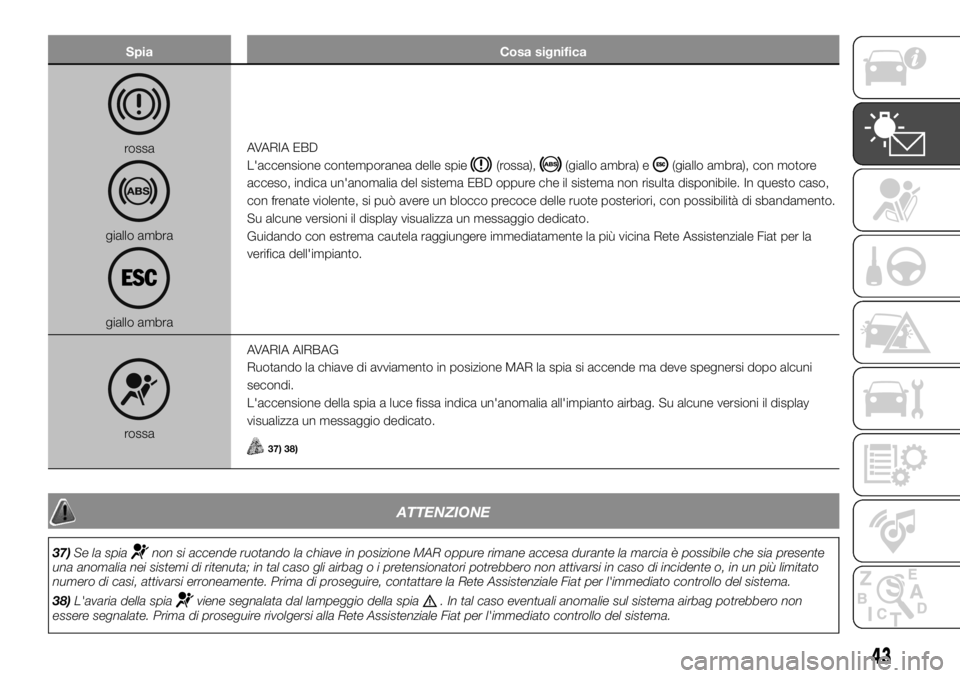

Spia Cosa significa
rossa
giallo ambra
giallo ambraAVARIA EBD
L'accensione contemporanea delle spie
(rossa),(giallo ambra) e(giallo ambra), con motore
acceso, indica un'anomalia del sistema EBD oppure che il sistema non risulta disponibile. In questo caso,
con frenate violente, si può avere un blocco precoce delle ruote posteriori, con possibilità di sbandamento.
Su alcune versioni il display visualizza un messaggio dedicato.
Guidando con estrema cautela raggiungere immediatamente la più vicina Rete Assistenziale Fiat per la
verifica dell'impianto.
rossaAVARIA AIRBAG
Ruotando la chiave di avviamento in posizione MAR la spia si accende ma deve spegnersi dopo alcuni
secondi.
L'accensione della spia a luce fissa indica un'anomalia all'impianto airbag. Su alcune versioni il display
visualizza un messaggio dedicato.37) 38)
ATTENZIONE
37)Se la spianon si accende ruotando la chiave in posizione MAR oppure rimane accesa durante la marcia è possibile che sia presente
una anomalia nei sistemi di ritenuta; in tal caso gli airbag o i pretensionatori potrebbero non attivarsi in caso di incidente o, in un più limitato
numero di casi, attivarsi erroneamente. Prima di proseguire, contattare la Rete Assistenziale Fiat per l'immediato controllo del sistema.
38)L'avaria della spia
viene segnalata dal lampeggio della spia. In tal caso eventuali anomalie sul sistema airbag potrebbero non
essere segnalate. Prima di proseguire rivolgersi alla Rete Assistenziale Fiat per l'immediato controllo del sistema.
43

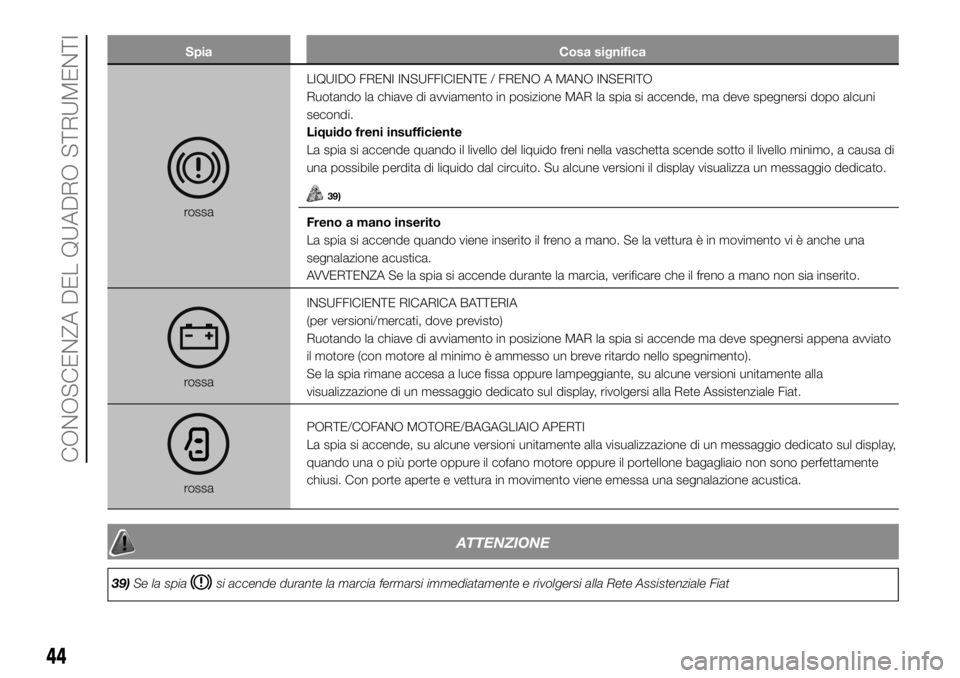

Spia Cosa significa
rossaLIQUIDO FRENI INSUFFICIENTE / FRENO A MANO INSERITO
Ruotando la chiave di avviamento in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni
secondi.
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa di
una possibile perdita di liquido dal circuito. Su alcune versioni il display visualizza un messaggio dedicato.
39)
Freno a mano inserito
La spia si accende quando viene inserito il freno a mano. Se la vettura è in movimento vi è anche una
segnalazione acustica.
AVVERTENZA Se la spia si accende durante la marcia, verificare che il freno a mano non sia inserito.
rossaINSUFFICIENTE RICARICA BATTERIA
(per versioni/mercati, dove previsto)
Ruotando la chiave di avviamento in posizione MAR la spia si accende ma deve spegnersi appena avviato
il motore (con motore al minimo è ammesso un breve ritardo nello spegnimento).
Se la spia rimane accesa a luce fissa oppure lampeggiante, su alcune versioni unitamente alla
visualizzazione di un messaggio dedicato sul display, rivolgersi alla Rete Assistenziale Fiat.
rossaPORTE/COFANO MOTORE/BAGAGLIAIO APERTI
La spia si accende, su alcune versioni unitamente alla visualizzazione di un messaggio dedicato sul display,
quando una o più porte oppure il cofano motore oppure il portellone bagagliaio non sono perfettamente
chiusi. Con porte aperte e vettura in movimento viene emessa una segnalazione acustica.
ATTENZIONE
39)Se la spiasi accende durante la marcia fermarsi immediatamente e rivolgersi alla Rete Assistenziale Fiat
44
CONOSCENZA DEL QUADRO STRUMENTI

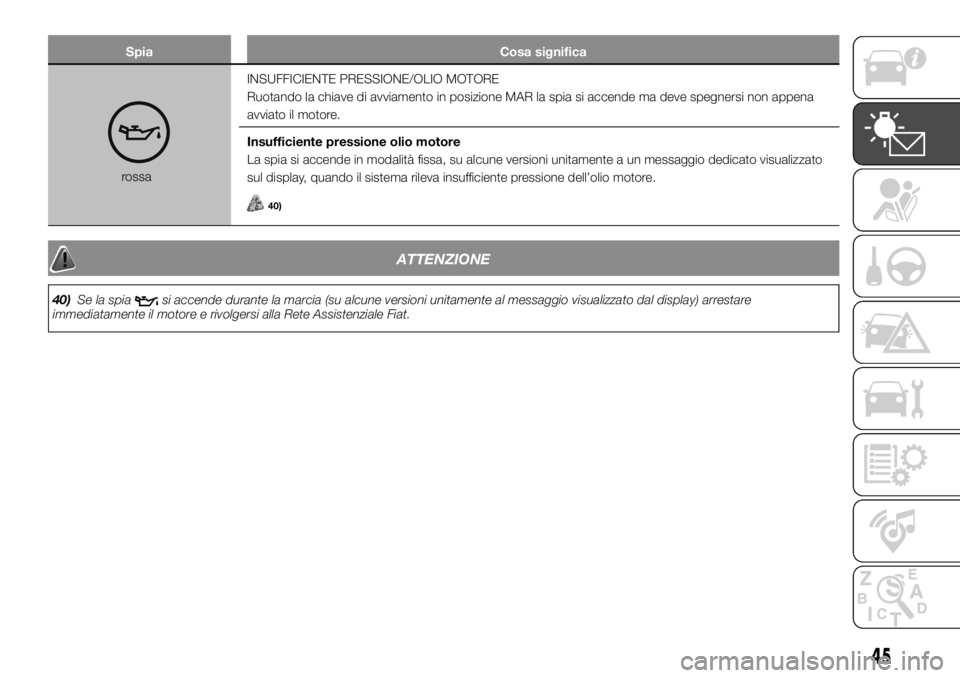

Spia Cosa significa
rossaINSUFFICIENTE PRESSIONE/OLIO MOTORE
Ruotando la chiave di avviamento in posizione MAR la spia si accende ma deve spegnersi non appena
avviato il motore.
Insufficiente pressione olio motore
La spia si accende in modalità fissa, su alcune versioni unitamente a un messaggio dedicato visualizzato
sul display, quando il sistema rileva insufficiente pressione dell’olio motore.
40)
ATTENZIONE
40)Se la spiasi accende durante la marcia (su alcune versioni unitamente al messaggio visualizzato dal display) arrestare
immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
45

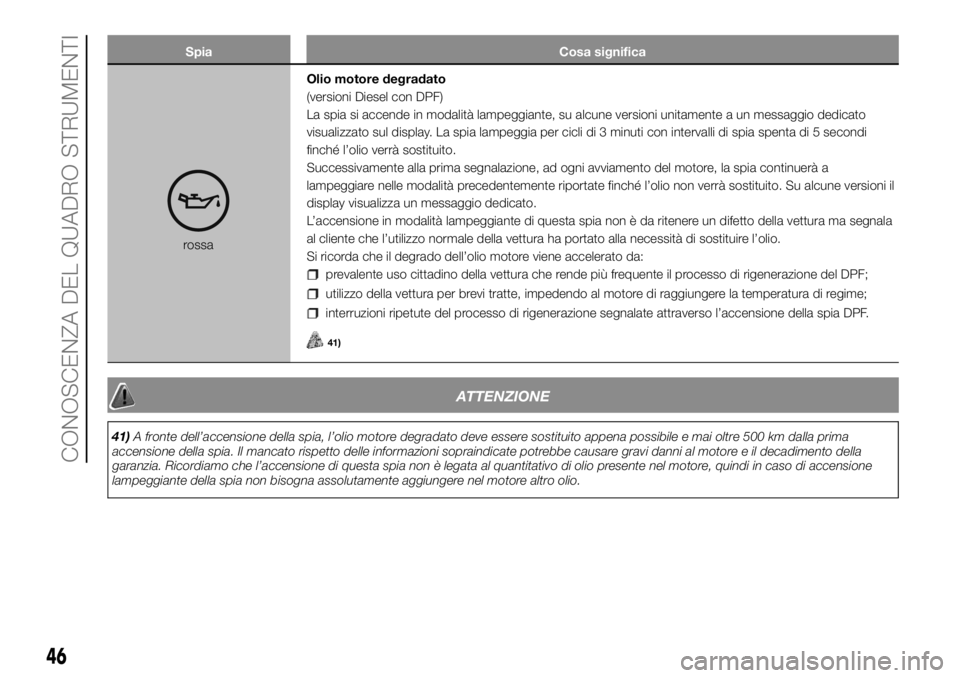

Spia Cosa significa
rossaOlio motore degradato
(versioni Diesel con DPF)
La spia si accende in modalità lampeggiante, su alcune versioni unitamente a un messaggio dedicato
visualizzato sul display. La spia lampeggia per cicli di 3 minuti con intervalli di spia spenta di 5 secondi
finché l’olio verrà sostituito.
Successivamente alla prima segnalazione, ad ogni avviamento del motore, la spia continuerà a
lampeggiare nelle modalità precedentemente riportate finché l’olio non verrà sostituito. Su alcune versioni il
display visualizza un messaggio dedicato.
L’accensione in modalità lampeggiante di questa spia non è da ritenere un difetto della vettura ma segnala
al cliente che l’utilizzo normale della vettura ha portato alla necessità di sostituire l’olio.
Si ricorda che il degrado dell’olio motore viene accelerato da:
prevalente uso cittadino della vettura che rende più frequente il processo di rigenerazione del DPF;
utilizzo della vettura per brevi tratte, impedendo al motore di raggiungere la temperatura di regime;
interruzioni ripetute del processo di rigenerazione segnalate attraverso l’accensione della spia DPF.
41)
ATTENZIONE
41)A fronte dell’accensione della spia, l’olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. Ricordiamo che l’accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione
lampeggiante della spia non bisogna assolutamente aggiungere nel motore altro olio.
46
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa

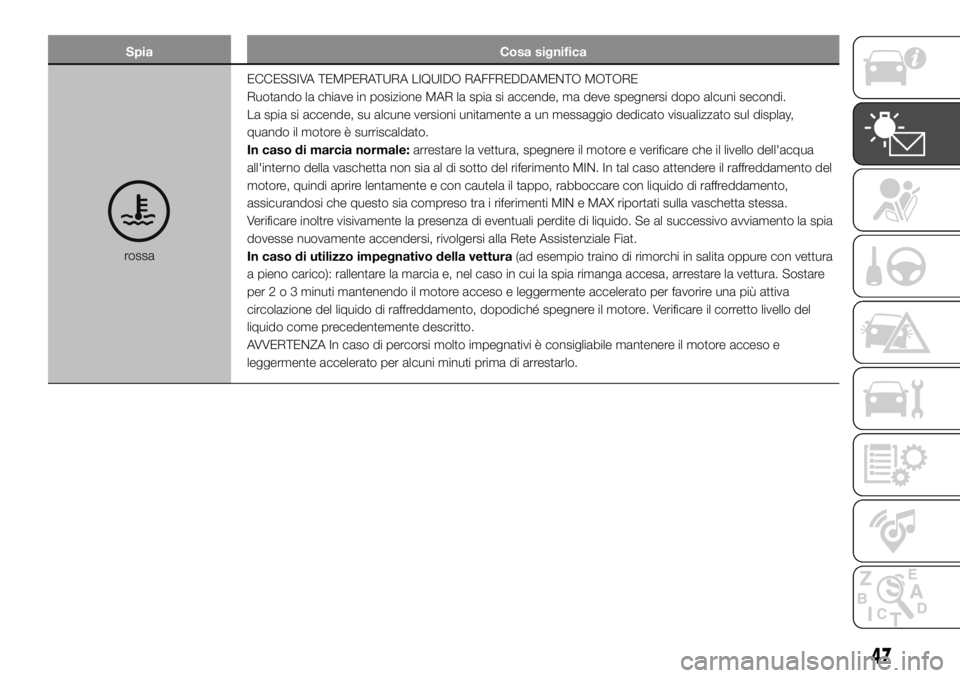

rossaECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display,
quando il motore è surriscaldato.
In caso di marcia normale:arrestare la vettura, spegnere il motore e verificare che il livello dell'acqua
all'interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento del
motore, quindi aprire lentamente e con cautela il tappo, rabboccare con liquido di raffreddamento,
assicurandosi che questo sia compreso tra i riferimenti MIN e MAX riportati sulla vaschetta stessa.
Verificare inoltre visivamente la presenza di eventuali perdite di liquido. Se al successivo avviamento la spia
dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Fiat.
In caso di utilizzo impegnativo della vettura(ad esempio traino di rimorchi in salita oppure con vettura
a pieno carico): rallentare la marcia e, nel caso in cui la spia rimanga accesa, arrestare la vettura. Sostare
per2o3minuti mantenendo il motore acceso e leggermente accelerato per favorire una più attiva
circolazione del liquido di raffreddamento, dopodiché spegnere il motore. Verificare il corretto livello del
liquido come precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore acceso e
leggermente accelerato per alcuni minuti prima di arrestarlo.
47

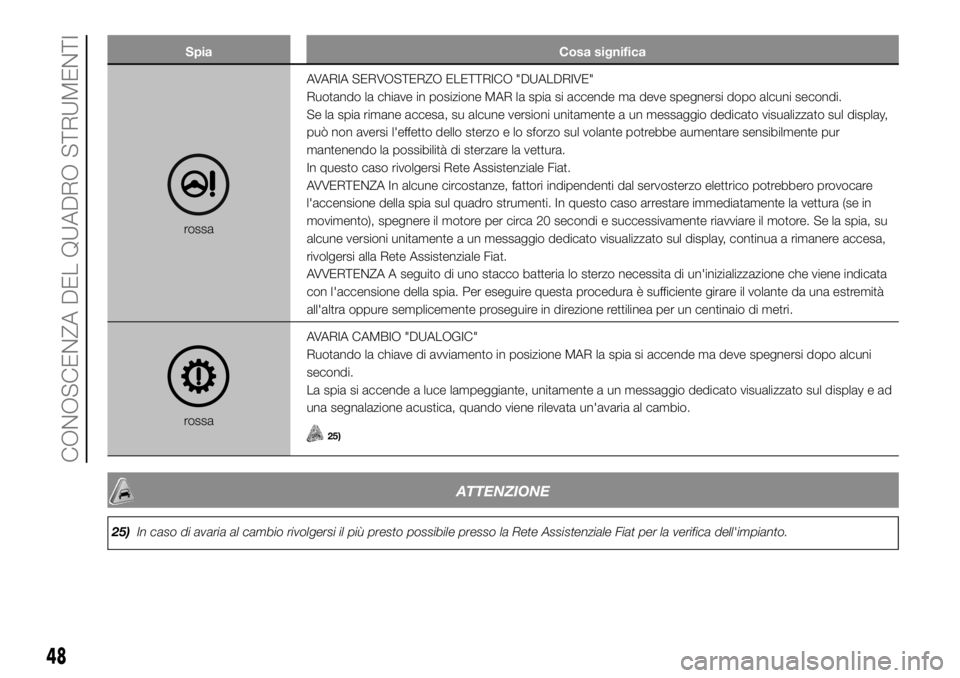

Spia Cosa significa
rossaAVARIA SERVOSTERZO ELETTRICO "DUALDRIVE"
Ruotando la chiave in posizione MAR la spia si accende ma deve spegnersi dopo alcuni secondi.
Se la spia rimane accesa, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display,
può non aversi l'effetto dello sterzo e lo sforzo sul volante potrebbe aumentare sensibilmente pur
mantenendo la possibilità di sterzare la vettura.
In questo caso rivolgersi Rete Assistenziale Fiat.
AVVERTENZA In alcune circostanze, fattori indipendenti dal servosterzo elettrico potrebbero provocare
l'accensione della spia sul quadro strumenti. In questo caso arrestare immediatamente la vettura (se in
movimento), spegnere il motore per circa 20 secondi e successivamente riavviare il motore. Se la spia, su
alcune versioni unitamente a un messaggio dedicato visualizzato sul display, continua a rimanere accesa,
rivolgersi alla Rete Assistenziale Fiat.
AVVERTENZA A seguito di uno stacco batteria lo sterzo necessita di un'inizializzazione che viene indicata
con l'accensione della spia. Per eseguire questa procedura è sufficiente girare il volante da una estremità
all'altra oppure semplicemente proseguire in direzione rettilinea per un centinaio di metri.
rossaAVARIA CAMBIO "DUALOGIC"
Ruotando la chiave di avviamento in posizione MAR la spia si accende ma deve spegnersi dopo alcuni
secondi.
La spia si accende a luce lampeggiante, unitamente a un messaggio dedicato visualizzato sul display e ad
una segnalazione acustica, quando viene rilevata un'avaria al cambio.25)
ATTENZIONE
25)In caso di avaria al cambio rivolgersi il più presto possibile presso la Rete Assistenziale Fiat per la verifica dell'impianto.
48
CONOSCENZA DEL QUADRO STRUMENTI
