FIAT PANDA 2020 Knjižica s uputama za uporabu i održavanje (in Croatian)

Izvedbe Naplatci GumeZimske gume Rezervni kotač
umanjenih
dimenzija (*)
0.9 TwinAir Turbo
85 KS 5.5J x 14H2 - ET35
175/65 R14 82T(**) 175/65 R14 82Q (M+S) 135/80 R14 84M
5.5J x 14H2 - ET35 175/65 R14 82T Goodyear
Duragrip (**) (***) 175/65 R14 82Q (M+S)
135/80 R14 84M
6J x 15H2 - ET35 (****) 185/55 R15 82T (°) 185/55 R15 82Q (M+S) 135/80 R14 84M
0.9 TwinAir Turbo
Natural Power 6J x 15H2 - ET 35
(****) 175/65 R15 84T (°°°)
175/65 R15 84Q (M+S) -
1.2 8V 69 KS 5.5J x 14H2 - ET35
165/65 R14 79T (*) 165/65 R14 79Q (M+S) 135/80 R14 84M
5.5J x 14H2 - ET35 165/70 R14 81T(*) 165/70 R14 81Q (M+S) 135/80 R14 84M
5.5J x 14H2 - ET35 175/65 R14 82T(**) 175/65 R14 82Q (M+S) 135/80 R14 84M
6J x 15H2 - ET35 (****) 185/55 R15 82T (°) 185/55 R15 82Q (M+S) 135/80 R14 84M
1.3 16V Multijet (°°) 5.5J x 14H2 - ET35
165/65 R14 79T (*) 165/65 R14 79Q (M+S) 135/80 R14 84M
5.5J x 14H2 - ET35 165/70 R14 81T(*) 165/70 R14 81Q (M+S) 135/80 R14 84M
5.5J x 14H2 - ET35 175/65 R14 82T(**) 175/65 R14 82Q (M+S) 135/80 R14 84M
6J x 15H2 - ET35 (****) 185/55 R15 82T (°) 185/55 R15 82Q (M+S) 135/80 R14 84M
1.3 16V Multijet (#) 5.5J x 14H2 - ET35
175/65 R14 82T (**)175/65 R14 82Q (M+S) 135/80 R14 84M
6J x 15H2 - ET35 185/55 R15 82H185/55 R15 82Q (M+S) 135/80 R14 84M
(*) Ako je ugrađeno
(**) Guma se može ugraditi s lancima umanjenih dimenzija: 9 mm
(***) Ako je ugrađeno. Kao alternativa mogu se koristiti gume koje nude ekvivalentne performanse
(****) Aluminijski naplatci
(°) Lanci se ne mogu ugraditi
(°°°) Guma se može ugraditi s lancima umanjenih dimenzija: 7 mm.
(°°) Euro 5 izvedbe
(#) Euro 6 izvedbe
149

Izvedbe Panda Trekking
IzvedbeNaplatci GumeZimske gume Rezervni kotač
umanjenih dimenzija (*)
0.9 TwinAir Turbo
85 KS 5.5J x 14H2 - ET35
175/65 R14 82T(**) 175/65 R14 84Q (M+S) 135/80 R14 84M
5.5J x 14H2 - ET35 175/65 R14 82T
Goodyear Duragrip (**) (***) 175/65 R14 84Q (M+S)
135/80 R14 84M
6J x 15H2 - ET35 (****) 175/65 R15 84T (M+S)
(°) 175/65 R15 84T (M+S)
125/80 R15 95M
1.3 16V Multijet (°°) 6J x 15H2 - ET35 (****) 175/65 R15 84T (M+S)
(°) 175/65 R15 84T (M+S)
125/80 R15 95M
1.3 16V Multijet (°°°) 6J x 15H2 - ET35 (****)
175/65 R15 84T (°) 175/65 R15 84Q (M+S) 125/80 R15 95M
6J x 15H2 - ET35 (****) 175/65 R15 84T (M+S)
(°) 175/65 R15 84T (M+S)
125/80 R15 95M
(*) Ako je ugrađeno
(**) Guma se može ugraditi s lancima umanjenih dimenzija: 9 mm
(***) Ako je ugrađeno. Kao alternativa mogu se koristiti gume koje nude ekvivalentne performanse
(****) Aluminijski naplatci
(°) Lanci se ne mogu ugraditi
(°°°) Guma se može ugraditi s lancima umanjenih dimenzija: 7 mm.
(°°) Euro 5 izvedbe
(#) Euro 6 izvedbe
150
TEHNI6KE SPECIFIKACIJE

Izvedbe Panda 4x4
IzvedbeNaplatci GumeZimske gume Rezervni kotač
umanjenih dimenzija (*)
0.9 TwinAir Turbo
85 KS 5.5J x 14H2 - ET35
175/65 R14 82T(**) 175/65 R14 84Q (M+S) 135/80 R14 84M
5.5J x 14H2 - ET35 175/65 R14 82T Goodyear
Duragrip (**) (***) 175/65 R14 84Q (M+S)
135/80 R14 84M
6J x 15H2 - ET35 175/65 R15 84T (M+S)(°) 175/65 R15 84T (M+S) 125/80 R15 95M
6J x 15H2 - ET35 175/65 R15 84T (°) (°°) 175/65 R15 84Q (M+S) 125/80 R15 95M
1.3 16V Multijet 6J x 15H2 - ET35
175/65 R15 84T (M+S) (°) 175/65 R15 84T (M+S) 125/80 R15 95M
6J x 15H2 - ET35 175/65 R15 84T (°) 175/65 R15 84Q (M+S) 125/80 R15 95M
(*) Ako je ugrađeno
(**) Guma se može ugraditi s lancima umanjenih dimenzija: 9 mm
(***) Ako je ugrađeno. Kao alternativa mogu se koristiti gume koje nude ekvivalentne performanse
(°) Guma se može ugraditi s lancima umanjenih dimenzija: 7 mm.
(°°) Gume su dostupne na zahtjev
151

Izvedbe Panda Cross
Izvedbe Naplatci GumeZimekse gumeRezervni kotač umanjenih
dimenzija (*)
0.9 TwinAir Turbo
90 KS 6 J x 15H2 ET35
175/65 R15 84T (M+S) (**) 175/65 R15 84T (M+S) 125/80 R15 95M
6 J x 15H2 ET35 175/65 R15 84T (**) 175/65 R15 84Q (M+S) 125/80 R15 95M
6 J x 15H2 ET30 185/65 R15 88H (M+S) (***) 185/65 R15 88Q (M+S) 125/80 R15 95M
6 J x 15H2 ET30 185/65 R15 88H (***) 185/65 R15 88Q (M+S) 125/80 R15 95M
1.3 16V Multijet 6 J x 15H2 ET35
175/65 R15 84T (M+S) (**) 175/65 R15 84T (M+S) 125/80 R15 95M
6 J x 15H2 ET35 175/65 R15 84T (**) 175/65 R15 84Q (M+S) 125/80 R15 95M
6 J x 15H2 ET30 185/65 R15 88H (M+S) (***) 185/65 R15 88H (M+S) 125/80 R15 95M
6 J x 15H2 ET30 185/65 R15 88H (***) 185/65 R15 88Q (M+S) 125/80 R15 95M
(*) Ako je ugrađeno
(**) Guma se može ugraditi s lancima za snijeg
(***) Guma nije prikladna za ugradnju lanaca za snijeg
Napomena Za izvedbe panda Cross i Panda 4x4 ako se koristi rezervni kotač umanjenih dimenzija, kontrolna jedinica 4x4 po-
gona detektira njegovu prisutnost (preko njegove brzine okretanja) i smanjuje intervencije pogona na četiri kotača na minimum,
uz jamčenje agilnosti vozila. Na ploči s instrumentima ili na zaslonu ne prikazuje se signal pogreške/alarma.
TLAK NAPUHAVANJE HLADNIH GUMA (bara)
Dodajte +0.3 bara vrijednosti propisanog tlaka kada su gume tople. Međutim, vrijednost ponovno provjerite kada su gume
hladne. Kod zimskih guma, dodajte +0,2 bara tlaku koji je propisan za standardne gume.
152
TEHNI6KE SPECIFIKACIJE

Izvedbe Panda / Panda Trekking
GumeBez opterećenja / srednje opterećenje
Puno opterećenjeRezervni kotač
umanjenih
dimenzija (*)
Prednje
Stražnje PrednjeStražnje
165/65 R14 79T (*) 2,52,22,72,4 2,8
165/70 R14 81T (*) 2,32,02,52,2 2,8
175/65 R14 82T 2,2 / 2,5 (**)2,0 / 2,5 (**) / 2,1
(***) 2,5
2,5 2,8
175/65 R15 84T (M+S)
(****) 2,2
2,12,52,5 4,2
185/55 R15 82T 2,22,02,52,5 2,8
185/55R15 82H 2,22,02,52,5 2,8
(*) Ako postoji (**) 0.9 TwinAir 60 KS / 80 KS motori
(***) Natural power izvedbe (****) Za izvedbe Trekking
Izvedbe Panda Cross / Panda 4x4
GumeBez opterećenja / srednje opterećenje
Puno opterećenjeRezervni kotač
umanjenih
dimenzija (*)
Prednje
Stražnje PrednjeStražnje
175/65 R14 82T M+S (*) 2,22,12,52,5 4,2
175/65 R15 84T (*) 2,22,12,52,5 4,2
175/65 R15 84T (**) 2,42,22,72,7 4,2
185/55R15 88H 2,42,22,72,7 4,2
(°) Ako postoji
(*) 0Za izvedbe Panda 4x4
(**) Za izvedbe Panda Cross
Napomena Za izvedbe Cross i 4x4, nemojte se namjerno voziti na duže udaljenosti s praznim gumama (nisu na propisanom
tlaku) i/ili s jako različitim tlakovima između guma na prednjoj i stražnjoj osovini, kako bi izbjegli kvar 4x4 pogona.
153

LANCI ZA SNIJEG
183) 184) 185) 66)
Važno
Upotreba lanaca za snijeg je propisana zakonskim odredbama zemlje u kojoj se vozite. U nekim državama gume s oznakom M+S
(Mud and Snow) smatraju se zimskom opremom; stoga je njihova uporaba ekvivalentna uporabi lanaca za snijeg.
Lanci za snijeg se montiraju samo na prednje kotače.
Provjerite zategnutost lanaca nakon što prijeđete nekoliko metara.
Uporaba lanaca za snijeg na gumama nestandardnih dimenzija mogla bi oštetiti vozilo.
Uporaba guma različitih dimenzija ili vrste (M+S, zimske, itd.) između prednje i stražnje osovine može negativno utjecati na uprav-
ljivost vozila, uz rizik gubitka kontrole nad vozilom i nastanak nesreće.
Lanci za snijeg se ne mogu ugraditi na rezervni kotač manjih dimenzija (ako je ugrađen). Ako je prednja guma probušena, zamije-
nite stražnji kotač s privremenom rezervnom gumom i prebacite stražnji kotač na prednju osovinu. Na ovaj način, s dva normalna
kotača na prednjoj osovini mogu se postaviti lanci za snijeg u slučaju nužde.180) Ne smijete prijeći 160 km/h sa zimskim gumama sa oznakom “Q”; dok je za gume s oznakom “T” ova brzina 190 km/h,
a 210 km/h za gume sa oznakom “H”. U svakom slučaju morate se strogo pridržavati prometnih propisa koji se odnose na
ograničenje brzine.
181) Gume 185/55 R15 82T ne mogu se opremiti s lancima za snijeg.
182) Gume 175/65 R14 82T ne mogu se opremiti s umanjenim lancima za snijeg: 9 mm.
183) Gume 175/65 R15 84T ne mogu se opremiti s umanjenim lancima za snijeg: 7 mm
184) S ugrađenim lancima za snijeg vozite se malom brzinom, nemojte prijeći 50 km/h. izbjegavajte rupe na cesti, rubnjake i
pločnike i izbjegavajte se duže vrijeme voziti po cestama koje nisu pokrivene snijegom kako bi spriječili oštećenja vozila i povr -
šine ceste.
185) NEMOJTE ugrađivati poklopce glavčine kotača ako koristite integralne poklopce glavčine kotača (s oprugama) na če-
ličnim kotačima i naknadno kupljenim gumama sa zaštitom naplatka. Uporaba neprikladnih guma i poklopaca kotača može
uzrokovati naglo smanjenje tlaka zraka u gumama.
UPOZORENJE
66) S lancima za snijeg koristite papučicu gas s oprezom kako bi spriječili ili što je više ograničili proklizavanje pogonskih
kotača što bi moglo uzrokovati pucanje lanaca, te dovesti do oštećenja karoserije ili mehaničkih komponenti.
UPOZORENJE
154
TEHNI6KE SPECIFIKACIJE

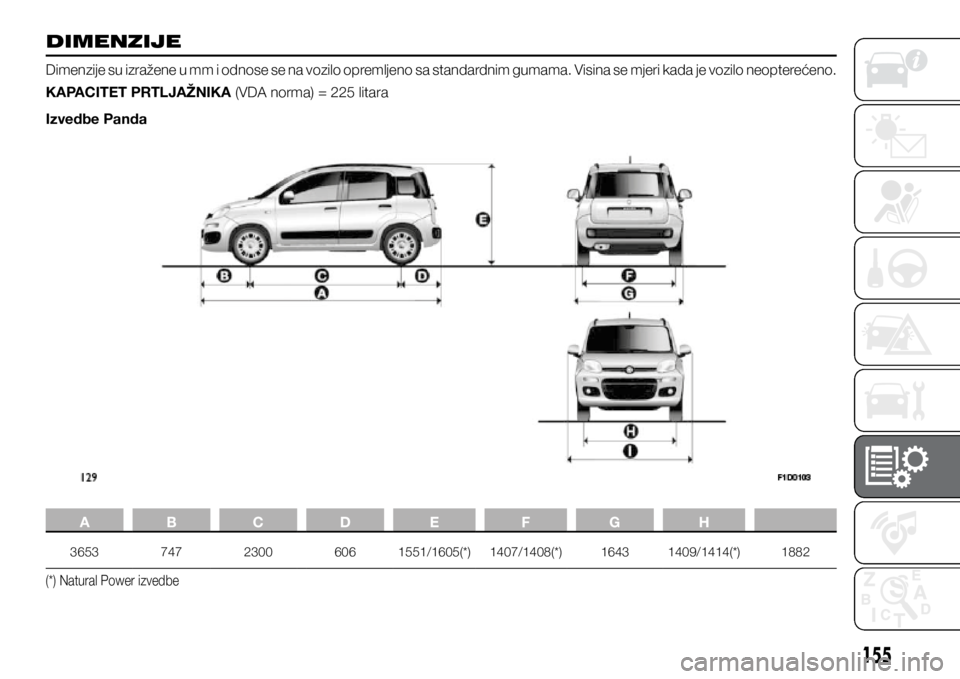

DIMENZIJE
Dimenzije su izražene u mm i odnose se na vozilo opremljeno sa standardnim gumama. Visina se mjeri kada je vozilo neopterećeno.
KAPACITET PRTLJAŽNIKA (VDA norma) = 225 litara
Izvedbe Panda
A B C D E F G H
3653 7472300 6061551/1605(*) 1407/1408(*) 16431409/1414(*) 1882
(*) Natural Power izvedbe
155

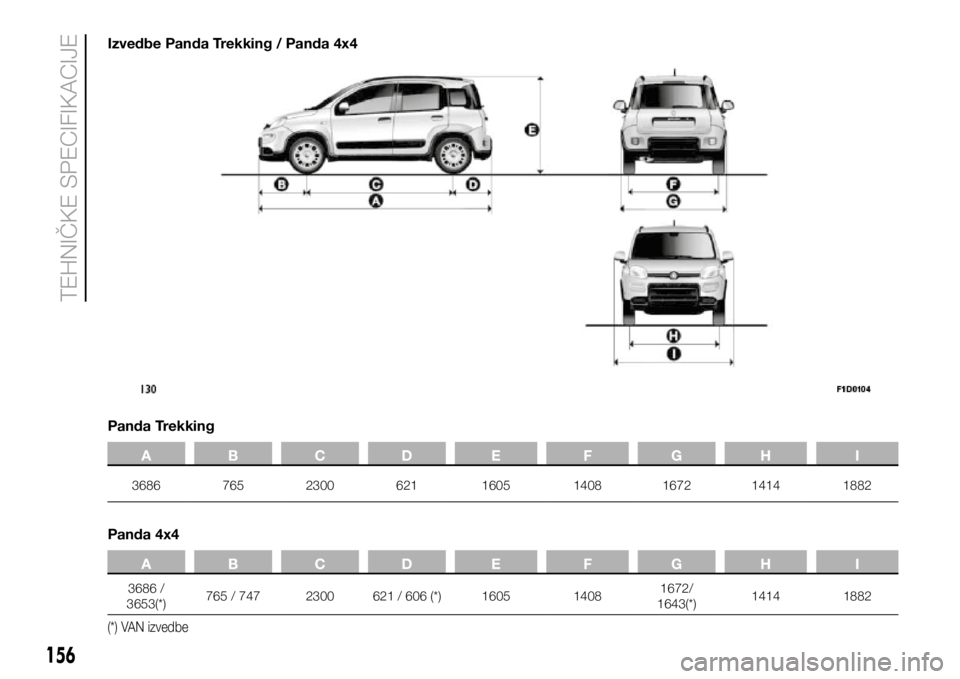

Panda Trekking
A B C D E F G H I
3686 7652300 6211605 140816721414 1882
Panda 4x4
A B C D E F G H I
3686 /
3653(*) 765 / 747
2300621 / 606 (*) 160514081672/
1643(*) 1414
1882
(*) VAN izvedbe
Izvedbe Panda Trekking / Panda 4x4
156
TEHNI6KE SPECIFIKACIJE

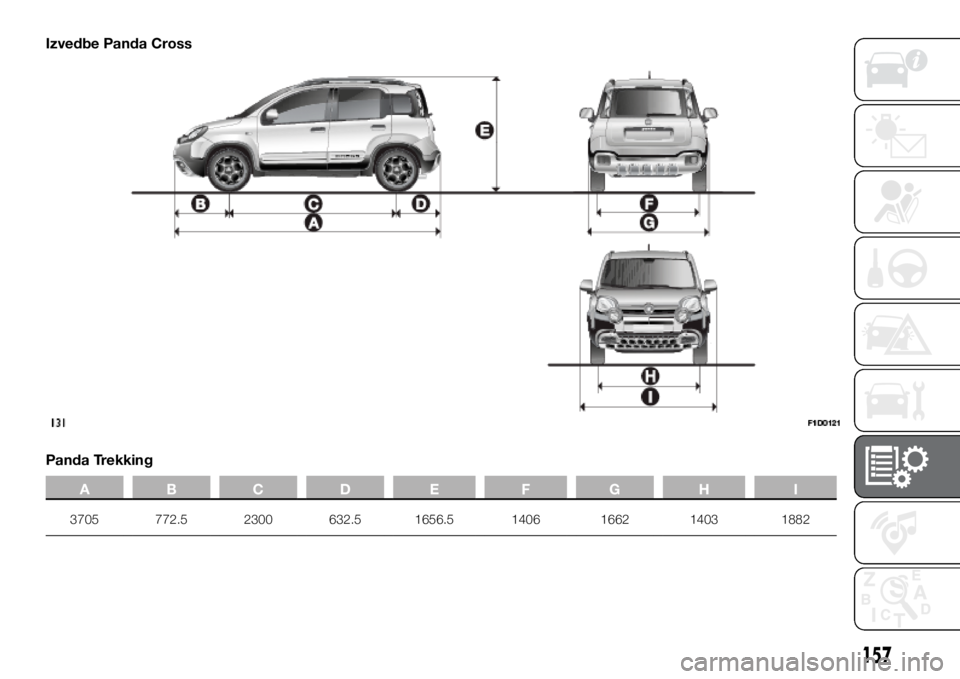

Panda Trekking
A B C D E F G H I
3705 772.5 2300632.5 1656.5 140616621403 1882
Izvedbe Panda Cross
157

MASE
Izvedbe Panda / Panda Trekking EURO 5
Težine (kg) 1.3 16V MultiJet 75 KS
Masa praznog vozila (sa svim tekućinama, spremnikom goriva
napunjenim do 90% i bez dodatne opreme) 1035
Nosivost uključujući vozača (kg): (**) 480 (4-sjedala) / 500 (5-sjedala)
Maksimalno dozvoljena opterećenja (kg): (***)
– prednja osovina 855
– stražnja osovina 760
– ukupno: 1515 (4-sjedala) / 1535 (5-sjedala)
Vučna masa (kg)
– prikolica s kočnicama 900
- prikolica s kočnicama 400
Maksimalno opterećenje krova 55
Maksimalno opterećenje na kuki za vuču (prikolica sa kočnicama) 60
(*) Ako je ugrađena specijalna oprema (krovni otvor, kuka za vuču, itd.) masa praznog vozila se povećava, čime se smanjuje specificirana nosivost u
odnosu na maksimalno dozvoljena opterećenja.
(**) Opterećenja se ne smiju prijeći. Korisnik je odgovoran za raspoređivanje tereta u prtljažniku i/ili krovu unutar maksimalno dozvoljenih opterećenja.
158
