177
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD
EN ZORG
LUCHTFILTER
Laat het luchtfilter vervangen door het
Fiat Servicenetwerk.
POLLENFILTER
Laat het pollenfilter vervangen door het
Fiat Servicenetwerk.
Het symbool πop het reser-
voir geeft aan dat syntheti-
sche remvloeistof en geen minerale
vloeistof moet worden gebruikt. Het
gebruik van minerale vloeistoffen
moet absoluut worden vermeden, om-
dat de rubbers in het remsysteem door
deze vloeistoffen worden beschadigd.
ATTENTIE!ACCU
De accu van de auto is “onderhoudsarm”:
onder normale omstandigheden hoeft het
elektrolyt niet bijgevuld te worden met
gedestilleerd water.
De vloeistof in de accu is gif-
tig en corrosief. Voorkom
contact met de huid en de ogen.
Houd open vuur en vonkvormende
apparaten verwijderd van de accu:
brand- en ontploffingsgevaar.
ATTENTIE!
ACCULADING EN
ELEKTROLYTNIVEAU
CONTROLEREN
De controlewerkzaamheden mogen uit-
sluitend door gekwalificeerd personeel
worden uitgevoerd bij de kilometerstan-
den en op de wijze die beschreven staan
in dit instructieboekje. Het eventueel bij-
vullen mag uitsluitend worden uitgevoerd
door gespecialiseerd personeel van het
Fiat Servicenetwerk.
Als de accu werkt met een
zeer laag vloeistofniveau,
ontstaat onherstelbare schade aan de
accu en kan de accu openbarsten.
ATTENTIE!
ACCU VERVANGEN
Als de accu vervangen wordt, moet een
originele accu met dezelfde specificaties
worden geïnstalleerd.
Als de accu vervangen wordt door een ac-
cu met andere specificaties, vervallen de
onderhoudsintervallen die in het “Gepro-
grammeerd Onderhoudsschema” staan
aangegeven.
Voor het onderhoud van de accu dient
u zich strikt te houden aan de aanwijzin-
gen van de fabrikant van de accu.
Page 182 of 215
178
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD
EN ZORG

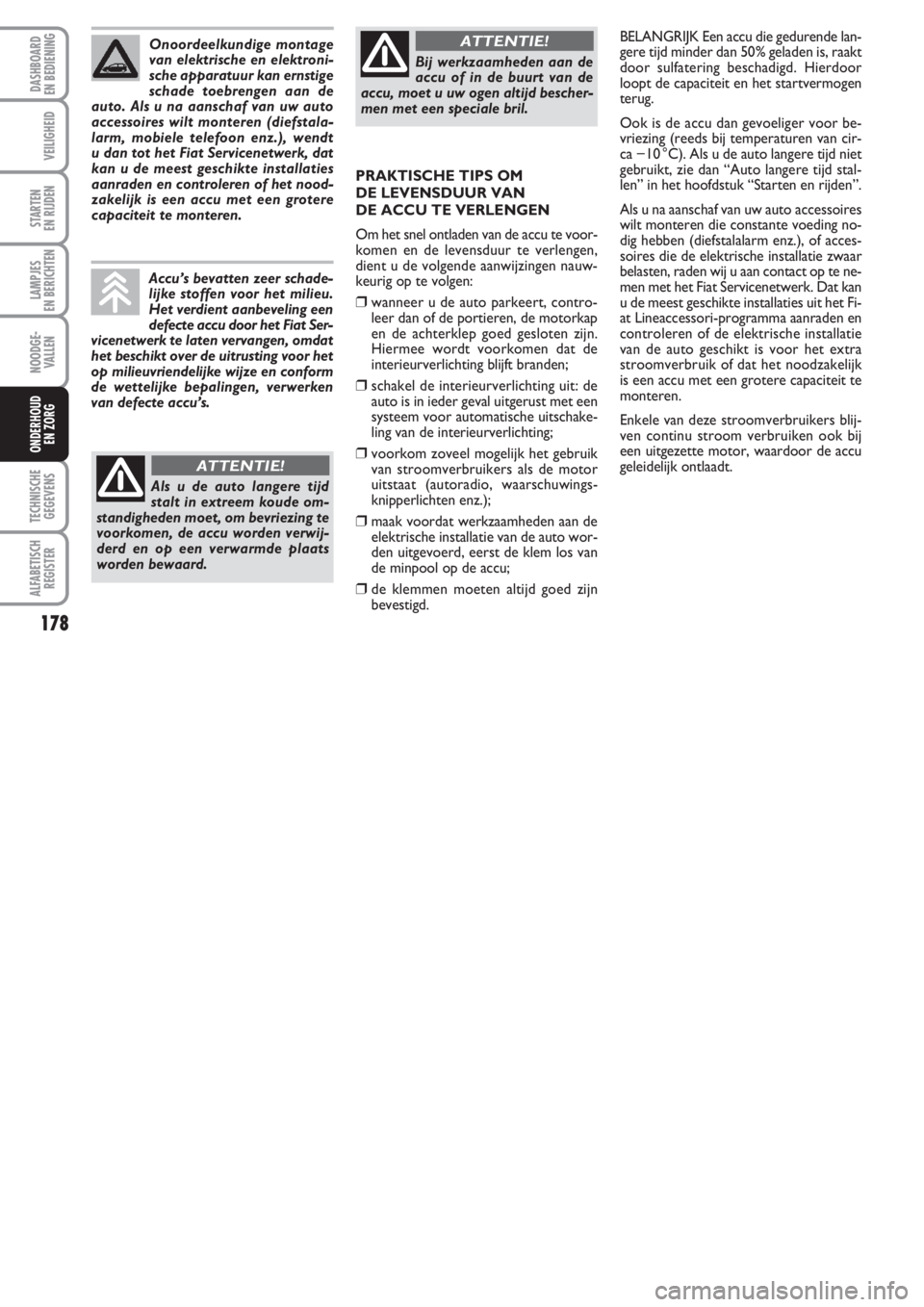

BELANGRIJK Een accu die gedurende lan-
gere tijd minder dan 50% geladen is, raakt
door sulfatering beschadigd. Hierdoor
loopt de capaciteit en het startvermogen
terug.
Ook is de accu dan gevoeliger voor be-
vriezing (reeds bij temperaturen van cir-
ca −10 °C). Als u de auto langere tijd niet
gebruikt, zie dan “Auto langere tijd stal-
len” in het hoofdstuk “Starten en rijden”.
Als u na aanschaf van uw auto accessoires
wilt monteren die constante voeding no-
dig hebben (diefstalalarm enz.), of acces-
soires die de elektrische installatie zwaar
belasten, raden wij u aan contact op te ne-
men met het Fiat Servicenetwerk. Dat kan
u de meest geschikte installaties uit het Fi-
at Lineaccessori-programma aanraden en
controleren of de elektrische installatie
van de auto geschikt is voor het extra
stroomverbruik of dat het noodzakelijk
is een accu met een grotere capaciteit te
monteren.
Enkele van deze stroomverbruikers blij-
ven continu stroom verbruiken ook bij
een uitgezette motor, waardoor de accu
geleidelijk ontlaadt. PRAKTISCHE TIPS OM
DE LEVENSDUUR VAN
DE ACCU TE VERLENGEN
Om het snel ontladen van de accu te voor-
komen en de levensduur te verlengen,
dient u de volgende aanwijzingen nauw-
keurig op te volgen:
❒wanneer u de auto parkeert, contro-
leer dan of de portieren, de motorkap
en de achterklep goed gesloten zijn.
Hiermee wordt voorkomen dat de
interieurverlichting blijft branden;
❒schakel de interieurverlichting uit: de
auto is in ieder geval uitgerust met een
systeem voor automatische uitschake-
ling van de interieurverlichting;
❒voorkom zoveel mogelijk het gebruik
van stroomverbruikers als de motor
uitstaat (autoradio, waarschuwings-
knipperlichten enz.);
❒maak voordat werkzaamheden aan de
elektrische installatie van de auto wor-
den uitgevoerd, eerst de klem los van
de minpool op de accu;
❒de klemmen moeten altijd goed zijn
bevestigd. Onoordeelkundige montage
van elektrische en elektroni-
sche apparatuur kan ernstige
schade toebrengen aan de
auto. Als u na aanschaf van uw auto
accessoires wilt monteren (diefstala-
larm, mobiele telefoon enz.), wendt
u dan tot het Fiat Servicenetwerk, dat
kan u de meest geschikte installaties
aanraden en controleren of het nood-
zakelijk is een accu met een grotere
capaciteit te monteren.
Accu’s bevatten zeer schade-
lijke stoffen voor het milieu.
Het verdient aanbeveling een
defecte accu door het Fiat Ser-
vicenetwerk te laten vervangen, omdat
het beschikt over de uitrusting voor het
op milieuvriendelijke wijze en conform
de wettelijke bepalingen, verwerken
van defecte accu’s.
Als u de auto langere tijd
stalt in extreem koude om-
standigheden moet, om bevriezing te
voorkomen, de accu worden verwij-
derd en op een verwarmde plaats
worden bewaard.
ATTENTIE!
Bij werkzaamheden aan de
accu of in de buurt van de
accu, moet u uw ogen altijd bescher-
men met een speciale bril.
ATTENTIE!
Page 183 of 215
179
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD
EN ZORG
WIELEN EN BANDEN
De spanning van de banden, inclusief het
noodreservewiel, moet regelmatig, om de
twee weken en voor een lange rit, worden
gecontroleerd: de bandenspanning moet
bij koude banden worden gecontroleerd.
Tijdens het rijden neemt de bandenspan-
ning toe; zie voor de juiste waarde van de
bandenspanning de paragraaf “Wielen” in
het hoofdstuk “Technische gegevens”.
Een onjuiste bandenspanning veroorzaakt
een onregelmatige slijtage van de banden
fig. 8:
Ajuiste spanning: gelijkmatige slijtage van
het loopvlak.
Bte lage spanning: te grote slijtage aan
de zijkanten van het loopvlak.
Cte hoge spanning: te grote slijtage in
het midden van het loopvlak.
Banden moeten worden vervangen als de
profieldiepte van het loopvlak minder is
dan 1,6 mm. Houdt u echter altijd aan de
bepalingen van het land waarin u rijdt.
fig. 8F0M0160m
BELANGRIJKE AANWIJZINGEN
❒Voorkom bruusk remmen, met spin-
nende wielen optrekken, harde con-
tacten tussen banden en stoepranden,
kuilen en andere obstakels. Het lang-
durig rijden op een slecht wegdek kan
de banden beschadigen;
❒controleer de banden regelmatig op
scheuren in de wangen en bulten of slijt-
plekken op het loopvlak. Als u deze ge-
breken constateert, wendt u dan tot
het Fiat Servicenetwerk;
❒rijd nooit met een te zwaar beladen au-
to: hierdoor kunnen de banden en de
velgen ernstig beschadigd worden;
❒stop zo snel mogelijk bij een lekke band
en verwissel het wiel om beschadiging
van de band, de velg, de wielophanging
en de stuurinrichting te voorkomen;
❒banden verouderen, ook als zij weinig
of nooit gebruikt zijn. Scheurtjes in het
loopvlak en op de wangen geven aan
dat de band verouderd is. Banden die
langer dan zes jaar onder een auto ge-
monteerd zijn, moeten dan ook door
een specialist worden gecontroleerd.
Dit geldt in het bijzonder voor het
noodreservewiel;
❒monteer nooit gebruikte banden of
banden, waarvan de herkomst onbe-
kend is;
❒bij de montage van een nieuwe band
moet ook het ventiel vernieuwd worden;
❒om een gelijke slijtage van de banden op
de vooras en de achteras te verkrijgen,
is het raadzaam de banden om de
10.000/15.000 km van as te verwisse-
len. Hierbij moeten de banden aan de-
zelfde zijde van de auto gemonteerd
blijven, zodat een omkering van de
draairichting wordt voorkomen.
Bedenk dat ook de weglig-
ging afhankelijk is van een
juiste bandenspanning.
ATTENTIE!
Page 184 of 215
180
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD
EN ZORG

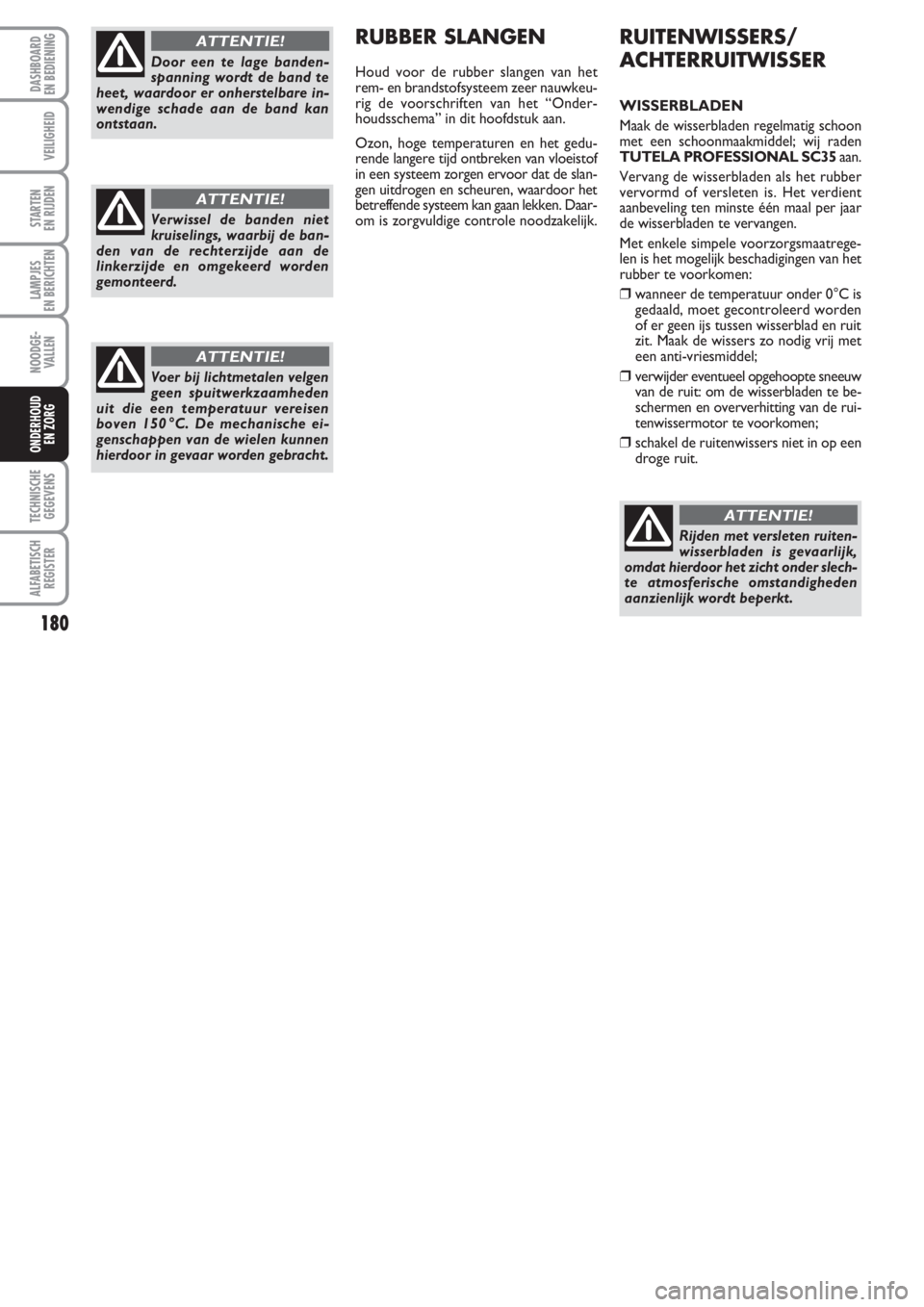

RUITENWISSERS/
ACHTERRUITWISSER
WISSERBLADEN
Maak de wisserbladen regelmatig schoon
met een schoonmaakmiddel; wij raden
TUTELA PROFESSIONAL SC35aan.
Vervang de wisserbladen als het rubber
vervormd of versleten is. Het verdient
aanbeveling ten minste één maal per jaar
de wisserbladen te vervangen.
Met enkele simpele voorzorgsmaatrege-
len is het mogelijk beschadigingen van het
rubber te voorkomen:
❒wanneer de temperatuur onder 0°C is
gedaald, moet gecontroleerd worden
of er geen ijs tussen wisserblad en ruit
zit. Maak de wissers zo nodig vrij met
een anti-vriesmiddel;
❒verwijder eventueel opgehoopte sneeuw
van de ruit: om de wisserbladen te be-
schermen en oververhitting van de rui-
tenwissermotor te voorkomen;
❒schakel de ruitenwissers niet in op een
droge ruit.
Rijden met versleten ruiten-
wisserbladen is gevaarlijk,
omdat hierdoor het zicht onder slech-
te atmosferische omstandigheden
aanzienlijk wordt beperkt.
ATTENTIE!
RUBBER SLANGEN
Houd voor de rubber slangen van het
rem- en brandstofsysteem zeer nauwkeu-
rig de voorschriften van het “Onder-
houdsschema” in dit hoofdstuk aan.
Ozon, hoge temperaturen en het gedu-
rende langere tijd ontbreken van vloeistof
in een systeem zorgen ervoor dat de slan-
gen uitdrogen en scheuren, waardoor het
betreffende systeem kan gaan lekken. Daar-
om is zorgvuldige controle noodzakelijk.Door een te lage banden-
spanning wordt de band te
heet, waardoor er onherstelbare in-
wendige schade aan de band kan
ontstaan.
ATTENTIE!
Verwissel de banden niet
kruiselings, waarbij de ban-
den van de rechterzijde aan de
linkerzijde en omgekeerd worden
gemonteerd.
ATTENTIE!
Voer bij lichtmetalen velgen
geen spuitwerkzaamheden
uit die een temperatuur vereisen
boven 150 °C. De mechanische ei-
genschappen van de wielen kunnen
hierdoor in gevaar worden gebracht.
ATTENTIE!
Page 185 of 215
181
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD
EN ZORG
Ruitenwisserbladen vervangen
fig. 9
Aanwijzingen voor het losmaken van het
wisserblad:
❒til de wisserarm Avan de voorruit;
❒draai het wisserblad B90° ten opzichte
van de pen C, die zich aan het uiteinde
van de wisserarm bevindt;
❒trek het wisserblad los van de pen C.
Aanwijzingen voor het plaatsen van het
wisserblad:
❒plaats de pen Cin het gat in het mid-
delste deel van het wisserblad B;
❒plaats de wisserarm met het wisserblad
op de voorruit.
fig. 9F0M0161m
Wisserblad achter vervangen
fig. 10
Ga als volgt te werk:
❒kantel het dopje Aomhoog, draai de
moer Blos, waarmee de wisserarm aan
de as is bevestigd, en neem de arm van
de as;
❒plaats de nieuwe wisserarm in de juis-
te stand en draai de moer zorgvuldig
vast;
❒kantel het dopje naar beneden.
fig. 10F0M0162m
RUITENSPROEIERS
Voorruit
(ruitensproeiers) fig. 11
Als de ruitensproeiers niet werken, con-
troleer dan eerst het niveau in het
ruitensproeiertankje (zie de paragraaf
“Niveaus controleren” in dit hoofdstuk).
Controleer vervolgens of de ruitens-
proeiermonden niet verstopt zijn. Deze
kunnen zo nodig met een speld worden
doorgeprikt.
fig. 11F0M0163m
Page 186 of 215
182
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD
EN ZORG
❒het aanbrengen van een beschermende
kunststof laag op kwetsbare delen: on-
derzijde van de portieren, binnenzijde
van de spatborden, naden, randen enz.;
❒toepassing van “open” holle ruimtes
om condensvorming te voorkomen en
binnendringend water af te voeren,
waardoor roest van binnenuit wordt
voorkomen.
CARROSSERIEGARANTIE
Bij de auto is de carrosserie tegen door-
roesten van alle originele componenten
van de carrosserie en van alle dragende
delen gegarandeerd.
Voor de specifieke voorwaarden van
deze garantie wordt verwezen naar de
“Service- en garantiehandleiding”.
TIPS VOOR HET BEHOUD
VAN DE CARROSSERIE
Lak
De lak heeft behalve een esthetische func-
tie ook een beschermende functie.
Daarom moeten beschadigingen van de
laklaag, zoals krassen, onmiddellijk worden
bijgewerkt om roestvorming te voorko-
men. Het bijwerken dient met de origine-
le lak te worden uitgevoerd (zie “Plaatje
met informatie over de carrosserielak” in
het hoofdstuk “Technische gegevens”).
CARROSSERIE
BESCHERMING TEGEN
ATMOSFERISCHE INVLOEDEN
De belangrijkste oorzaken van roest zijn:
❒luchtverontreiniging;
❒zoutgehalte in de lucht en luchtvoch-
tigheid (gebieden aan zee, warm en
vochtig klimaat);
❒omgevings-/seizoensinvloeden.
Ook de invloed van schurende elementen,
zoals stoffige omgeving, opwaaiend zand,
modder en steenslag op de lak en de on-
derzijde moet niet worden onderschat.
Fiat heeft voor uw auto de beste tech-
nologische oplossingen toegepast om
de carrosserie efficiënt tegen roest te
beschermen.
De belangrijkste zijn:
❒de toepassing van aangepaste spuit-
technieken en lakproducten die de au-
to de benodigde weerstand tegen roest
en schurende elementen verlenen;
❒het gebruik van verzinkte (of voorbe-
handelde) plaatdelen met een hoge
corrosiebestendigheid;
❒het aanbrengen van een gespoten be-
schermende waslaag op de onderzijde,
in de wielkuipen, in de motorruimte en
verschillende holle ruimtes, met een

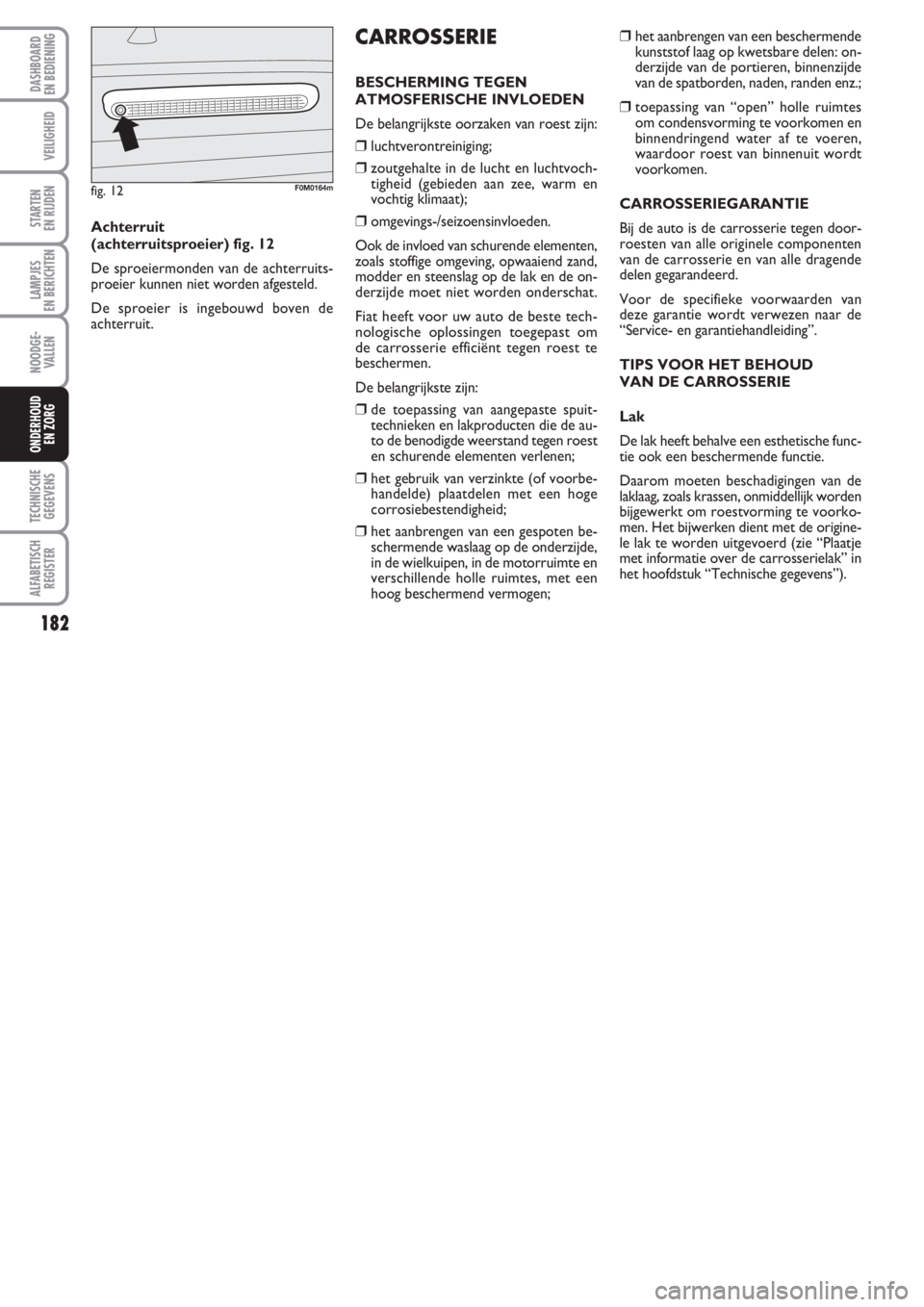

hoog beschermend vermogen; Achterruit
(achterruitsproeier) fig. 12
De sproeiermonden van de achterruits-
proeier kunnen niet worden afgesteld.
De sproeier is ingebouwd boven de
achterruit.
fig. 12F0M0164m
Page 187 of 215
183
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD
EN ZORG
Het normale onderhoud van de auto be-
perkt zich tot wassen, waarbij de fre-
quentie afhankelijk is van het gebruik van
de auto en van de omgeving. In bijvoor-
beeld een omgeving met een vervuilde
atmosfeer of als op straten met strooi-
zout wordt gereden, moet de auto vaker
worden gewassen.
De juiste wasmethode:
❒verwijder de antenne van het dak als
u de auto in een wastunnel wast, om te
voorkomen dat deze beschadigt;
❒spoel de auto eerst met een waterstraal
onder lage druk af;
❒was de auto met een zachte spons met
een oplossing van neutrale zeep; spoel
daarbij de spons regelmatig uit;
❒spoel de auto af met schoon water en
droog de auto met warme lucht of een
schone, zachte zeem.
De minder zichtbare delen zoals de ran-
den van de portieren, achterklep, motor-
kap en de koplampranden moeten tijdens
het drogen niet vergeten worden, omdat
daar water kan blijven staan. Het verdient
aanbeveling de auto na het wassen niet
onmiddellijk binnen te zetten, maar de au-
to nog even buiten te laten staan, zodat
waterresten buiten kunnen verdampen.Was de auto nooit in de zon of als de mo-
torkap nog warm is, de glans van de lak
kan afnemen.
De kunststof carrosseriedelen kunnen op
dezelfde wijze worden gewassen als de ge-
spoten carrosseriedelen.
Parkeer de auto niet onder bomen, aan-
gezien harsdruppels bij langere inwerking
de lak kunnen beschadigen, waardoor de
kans op roestvorming wordt vergroot.
BELANGRIJK Vogeluitwerpselen dienen
zo snel en zo goed mogelijk van de lak ver-
wijderd te worden, omdat door de agres-
sieve bestanddelen de lak kan beschadigen.Schoonmaakmiddelen veront-
reinigen het water. Daarom
moet de auto bij voorkeur
worden gewassen op een
plaats waar het afvalwater direct wordt
opgevangen en gezuiverd.
Ruiten
Gebruik voor het schoonmaken van de rui-
ten een daarvoor geschikt schoonmaak-
middel.
Gebruik een schone, zachte doek om
krassen en beschadigingen te voorkomen.
BELANGRIJK Let er bij het schoonmaken
van de binnenzijde van de achterruit op
dat de elektrische weerstandsdraden van
de achterruitverwarming niet worden be-
schadigd. Veeg voorzichtig in de richting
van de draden.
Motorruimte
Laat de motorruimte na het winterseizoen
zorgvuldig uitspuiten. Hierbij mag de wa-
terstraal niet direct op de elektronische
regeleenheden worden gericht en moeten
de bovenste ventilatie-openingen goed be-
schermd worden, om beschadiging van de
ruitenwissermotor te voorkomen. Laat
deze werkzaamheden verzorgen door een
gespecialiseerd bedrijf.
BELANGRIJK Voor het uitspuiten van de
motorruimte moet de contactsleutel in
stand STOPstaan en de motor koud zijn.
Controleer na het reinigen of de ver-
schillende beschermingen (rubber kappen,
deksels enz.) nog op hun plaats zitten en
niet beschadigd zijn.
Koplampen
BELANGRIJK Gebruik voor het reinigen
van het kunststof lampenglas van de kop-
lampen geen aromatische producten (bijv.
benzine) of ketonen (bijv. aceton).
Page 188 of 215
184
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD
EN ZORG
De stoffen bekleding van uw
auto is langdurig bestand te-
gen slijtage die ontstaat bij
een normaal gebruik van de
auto. Hevig en/of langdurig wrijven
met kledingaccessoires zoals metalen
gespen, sierknopen en klittenbandslui-
tingen, moet echter absoluut worden
vermeden omdat hierdoor grote druk
ontstaat op een bepaalde plek op de
bekleding, waardoor deze plek kan slij-
ten en de bekleding beschadigd wordt. STOELEN EN STOFFEN
BEKLEDING
Verwijder stof met een zachte borstel of
een stofzuiger. Voor een nog betere rei-
niging van de stoffen bekleding raden wij
u aan de borstel vochtig te maken.
Reinig de zittingen met een vochtige spons
en een oplossing van neutrale zeep.Gebruik nooit ontvlambare
producten zoals petroleum
of wasbenzine voor het reinigen van
de interieurdelen van de auto. De
elektrostatische lading die tijdens het
reinigen door het wrijven ontstaat,
kan brand veroorzaken.
ATTENTIE!
Bewaar nooit spuitbussen in
de auto: ontploffingsgevaar.
Spuitbussen mogen niet worden
blootgesteld aan temperaturen boven
50 °C. In de zomer kan de tempera-
tuur in het interieur ver boven deze
waarde oplopen.
ATTENTIE!

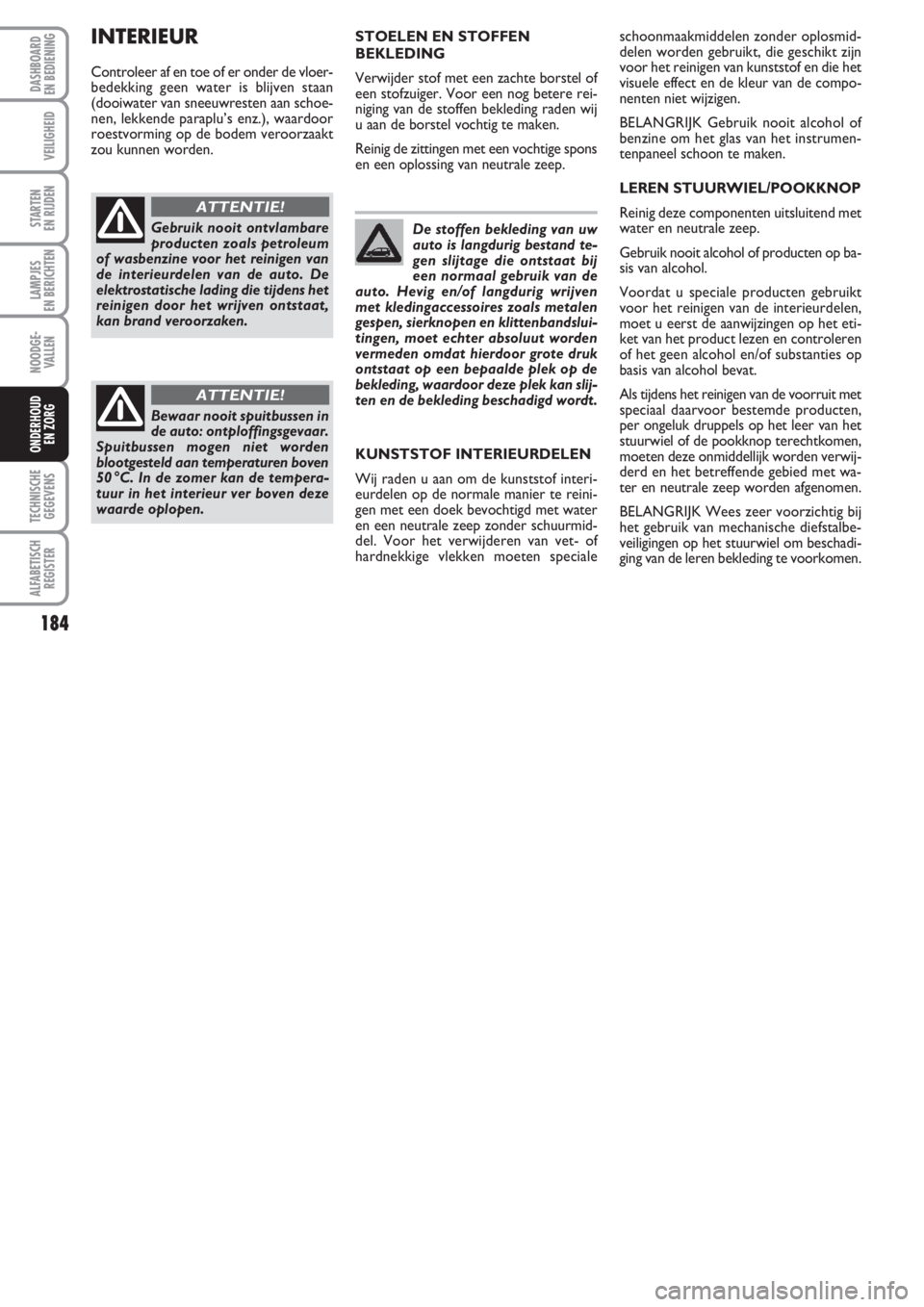

INTERIEUR
Controleer af en toe of er onder de vloer-
bedekking geen water is blijven staan
(dooiwater van sneeuwresten aan schoe-
nen, lekkende paraplu’s enz.), waardoor
roestvorming op de bodem veroorzaakt
zou kunnen worden.schoonmaakmiddelen zonder oplosmid-
delen worden gebruikt, die geschikt zijn
voor het reinigen van kunststof en die het
visuele effect en de kleur van de compo-
nenten niet wijzigen.
BELANGRIJK Gebruik nooit alcohol of
benzine om het glas van het instrumen-
tenpaneel schoon te maken.
LEREN STUURWIEL/POOKKNOP
Reinig deze componenten uitsluitend met
water en neutrale zeep.
Gebruik nooit alcohol of producten op ba-
sis van alcohol.
Voordat u speciale producten gebruikt
voor het reinigen van de interieurdelen,
moet u eerst de aanwijzingen op het eti-
ket van het product lezen en controleren
of het geen alcohol en/of substanties op
basis van alcohol bevat.
Als tijdens het reinigen van de voorruit met
speciaal daarvoor bestemde producten,
per ongeluk druppels op het leer van het
stuurwiel of de pookknop terechtkomen,
moeten deze onmiddellijk worden verwij-
derd en het betreffende gebied met wa-
ter en neutrale zeep worden afgenomen.
BELANGRIJK Wees zeer voorzichtig bij
het gebruik van mechanische diefstalbe-
veiligingen op het stuurwiel om beschadi-
ging van de leren bekleding te voorkomen. KUNSTSTOF INTERIEURDELEN
Wij raden u aan om de kunststof interi-
eurdelen op de normale manier te reini-
gen met een doek bevochtigd met water
en een neutrale zeep zonder schuurmid-
del. Voor het verwijderen van vet- of
hardnekkige vlekken moeten speciale
Page 189 of 215
185
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
ONDERHOUD
EN ZORG
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE
GEGEVENS

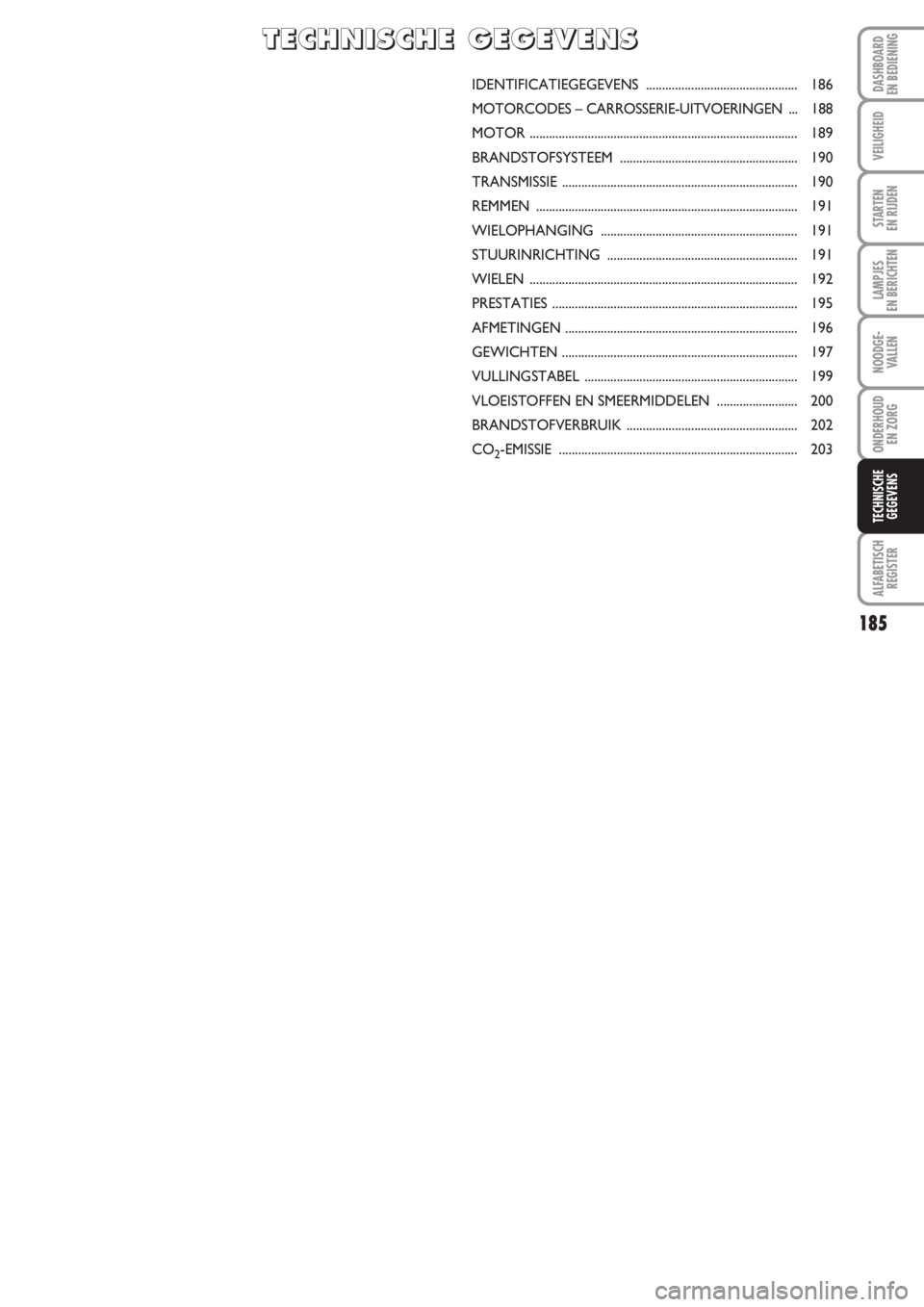

IDENTIFICATIEGEGEVENS ............................................... 186
MOTORCODES – CARROSSERIE-UITVOERINGEN ... 188
MOTOR ................................................................................... 189
BRANDSTOFSYSTEEM ....................................................... 190
TRANSMISSIE ......................................................................... 190
REMMEN ................................................................................. 191
WIELOPHANGING ............................................................. 191
STUURINRICHTING ........................................................... 191
WIELEN ................................................................................... 192
PRESTATIES ............................................................................ 195
AFMETINGEN ........................................................................ 196
GEWICHTEN ......................................................................... 197
VULLINGSTABEL .................................................................. 199
VLOEISTOFFEN EN SMEERMIDDELEN ......................... 200
BRANDSTOFVERBRUIK ..................................................... 202
CO
2-EMISSIE .......................................................................... 203
T T
E E
C C
H H
N N
I I
S S
C C
H H
E E
G G
E E
G G
E E
V V
E E
N N
S S
Page 190 of 215
186
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
ONDERHOUD
EN ZORG
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
TECHNISCHE
GEGEVENS

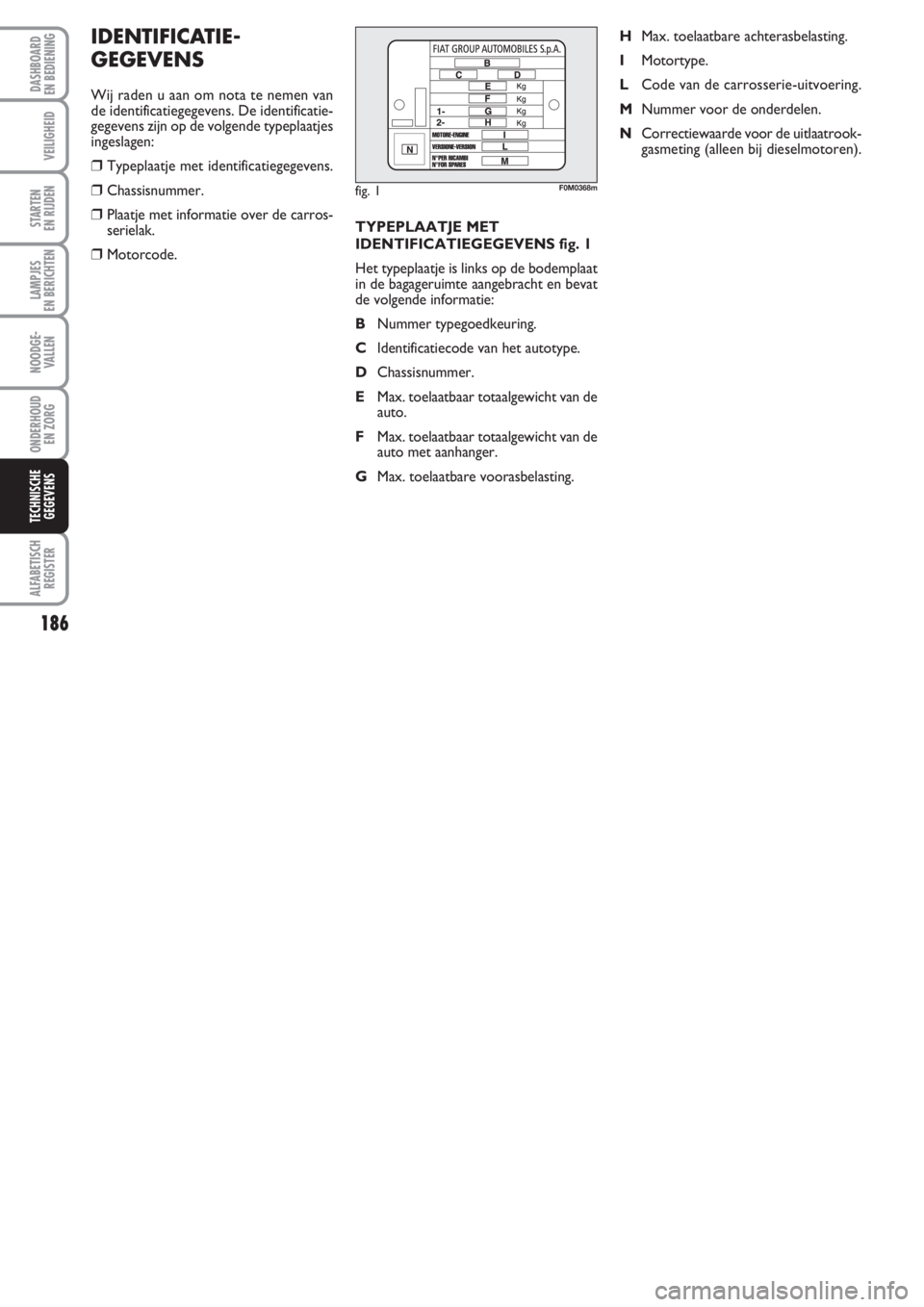

TYPEPLAATJE MET
IDENTIFICATIEGEGEVENS fig. 1
Het typeplaatje is links op de bodemplaat
in de bagageruimte aangebracht en bevat
de volgende informatie:
BNummer typegoedkeuring.
CIdentificatiecode van het autotype.
DChassisnummer.
EMax. toelaatbaar totaalgewicht van de
auto.
FMax. toelaatbaar totaalgewicht van de
auto met aanhanger.
GMax. toelaatbare voorasbelasting.HMax. toelaatbare achterasbelasting.
IMotortype.
LCode van de carrosserie-uitvoering.
MNummer voor de onderdelen.
NCorrectiewaarde voor de uitlaatrook-
gasmeting (alleen bij dieselmotoren).
IDENTIFICATIE -
GEGEVENS
Wij raden u aan om nota te nemen van
de identificatiegegevens. De identificatie-
gegevens zijn op de volgende typeplaatjes
ingeslagen:
❒Typeplaatje met identificatiegegevens.
❒Chassisnummer.
❒Plaatje met informatie over de carros-
serielak.
❒Motorcode.
fig. 1F0M0368m
