FIAT PUNTO 2011 Manual de Empleo y Cuidado (in Spanish)

187
ÍNDICE
ALFABÉTICO
SALPICADERO Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTE-
NIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS

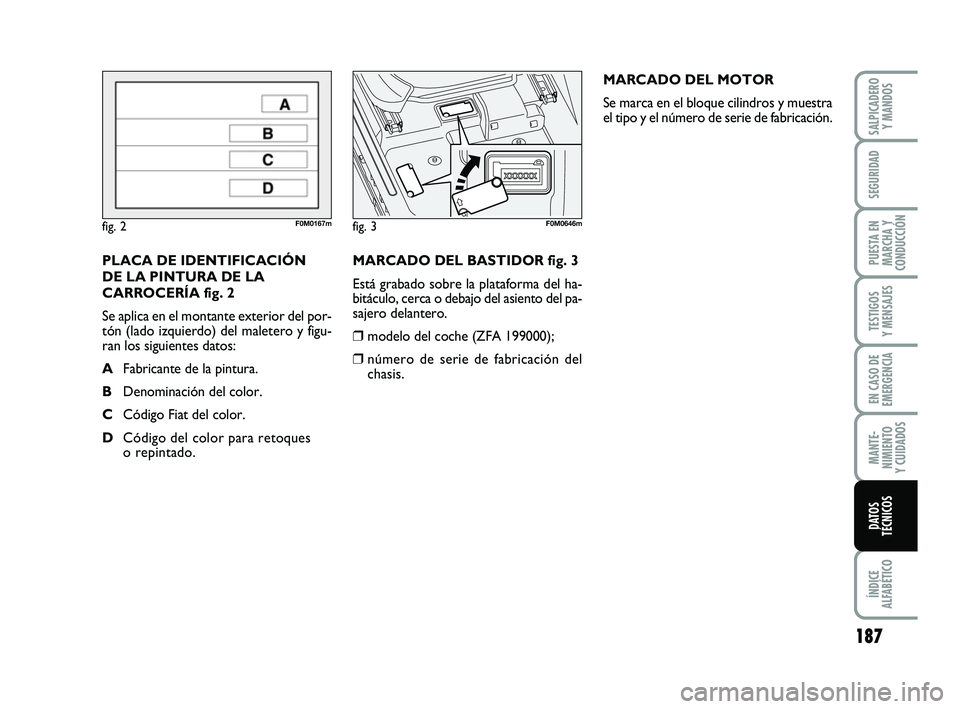

MARCADO DEL BASTIDOR fig. 3
Está grabado sobre la plataforma del ha-
bitáculo, cerca o debajo del asiento del pa-
sajero delantero.
❒modelo del coche (ZFA 199000);
❒número de serie de fabricación del
chasis. MARCADO DEL MOTOR
Se marca en el bloque cilindros y muestra
el tipo y el número de serie de fabricación.
PLACA DE IDENTIFICACIÓN
DE LA PINTURA DE LA
CARROCERÍA fig. 2
Se aplica en el montante exterior del por-
tón (lado izquierdo) del maletero y figu-
ran los siguientes datos:
A Fabricante de la pintura.
B Denominación del color.
C Código Fiat del color.
D Código del color para retoques
o repintado.
fig. 2F0M0167mfig. 3F0M0646m
185-206 PUNTO POP 1ed ES 3-10-2011 10:55 Pagina 187

188
ÍNDICE
ALFABÉTICO
SALPICADERO Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTE-
NIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
199BXA1A 01E
199BXZ1A 51G 199BXZ1A 51C 199BXZ1A 51F 199BXB1A 03S 199BXB1A 03Y
199BXH1A 20L (
●)
199BXC1A 05L 199BXT1A 38L
199BXT1A 38
199BXY1A 49D
199A4000
169A4000
169A4000
169A4000
350A1000
350A1000
199A7000 (●)
199A2000
199A9000
199A9000
199B4000 199AXA1A 00H
199AXZ1A 50G 199AXZ1A 50C 199AXZ1A 50F199AXB1A 02S199AXB1A 02Y
199AXH1A 19L (●)
199AXC1A 04H 199AXT1A 37L
199AXT1A 37
199AXY1A 48D

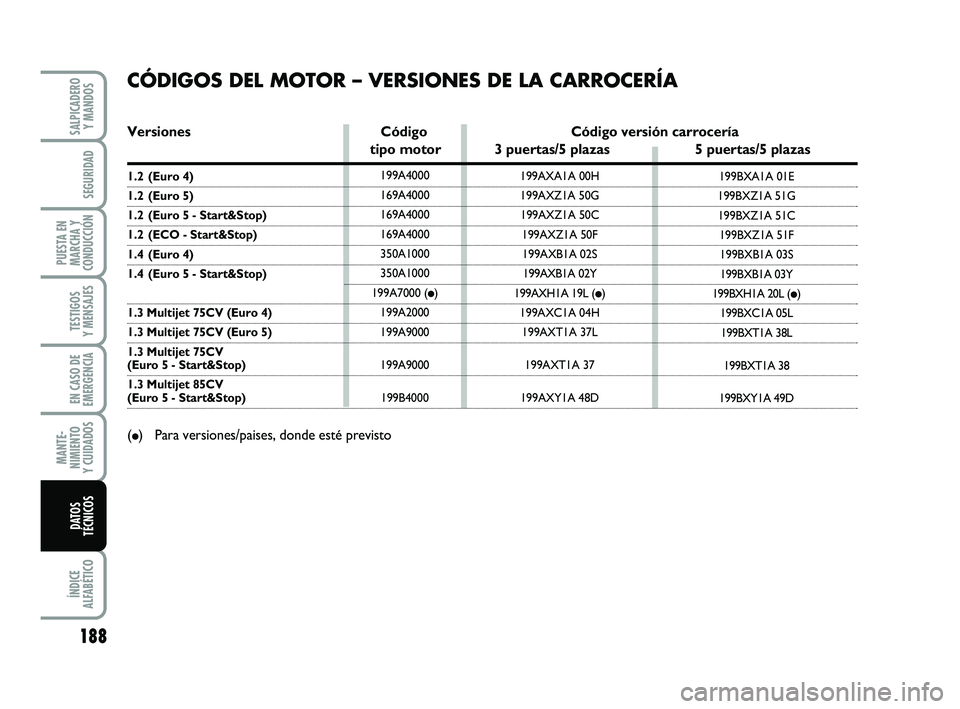

CÓDIGOS DEL MOTOR – VERSIONES DE LA CARROCERÍA
Versiones Código Código versión carrocería
tipo motor 3 puertas/5 plazas 5 puertas/5 plazas
1.2 (Euro 4)
1.2 (Euro 5)
1.2 (Euro 5 - Start&Stop)
1.2 (ECO - Start&Stop)
1.4 (Euro 4)
1.4 (Euro 5 - Start&Stop)
1.3 Multijet 75CV (Euro 4)
1.3 Multijet 75CV (Euro 5)
1.3 Multijet 75CV
(Euro 5 - Start&Stop)
1.3 Multijet 85CV
(Euro 5 - Start&Stop)
(●) Para versiones/paises, donde esté previsto
185-206 PUNTO POP 1ed ES 3-10-2011 10:55 Pagina 188

189
ÍNDICE
ALFABÉTICO
SALPICADERO Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTE-
NIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS

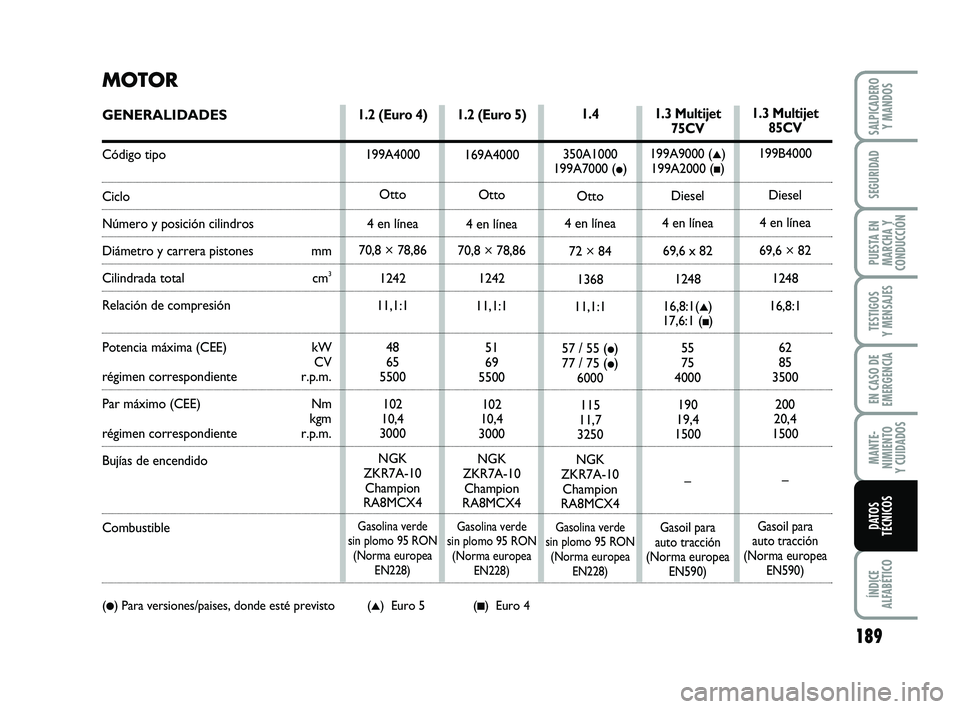

MOTOR
GENERALIDADES
Código tipo
Ciclo
Número y posición cilindros
Diámetro y carrera pistones mm
Cilindrada total cm3
Relación de compresión
Potencia máxima (CEE) kW
CV
régimen correspondiente r.p.m.
Par máximo (CEE) Nm kgm
régimen correspondiente r.p.m.
Bujías de encendido
Combustible
(●) Para versiones/paises, donde esté previsto (▲) Euro 5 (■) Euro 4
1.3 Multijet75CV
199A9000 (▲)
199A2000 (■)
Diesel
4 en línea
69,6 x 82 1248
16,8:1(
▲)
17,6:1 (■)
55
75
4000
190
19,4
1500
–
Gasoil para
auto tracción
(Norma europea EN590)
1.3 Multijet85CV
199B4000
Diesel
4 en línea
69,6 × 82 1248
16,8:1
62
85
3500
200
20,4
1500
–
Gasoil para
auto tracción
(Norma europea EN590)
1.4
350A1000
199A7000 (●)
Otto
4 en línea
72 × 84 1368
11,1:1
57 / 55 (
●)
77 / 75 (●)
6000
115
11,7
3250
NGK
ZKR7A-10 Champion
RA8MCX4
Gasolina verde
sin plomo 95 RON (Norma europea EN228)
1.2 (Euro 4)
199A4000
Otto
4 en línea
70,8 × 78,86
1242
11,1:1
48
65
5500
102
10,4
3000
NGK
ZKR7A-10 Champion
RA8MCX4
Gasolina verde
sin plomo 95 RON (Norma europea EN228)
1.2 (Euro 5)
169A4000
Otto
4 en línea
70,8 × 78,86
1242
11,1:1
51
69
5500
102
10,4
3000
NGK
ZKR7A-10 Champion
RA8MCX4
Gasolina verde
sin plomo 95 RON (Norma europea EN228)
185-206 PUNTO POP 1ed ES 3-10-2011 10:55 Pagina 189

190
ÍNDICE
ALFABÉTICO
SALPICADERO Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTE-
NIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS

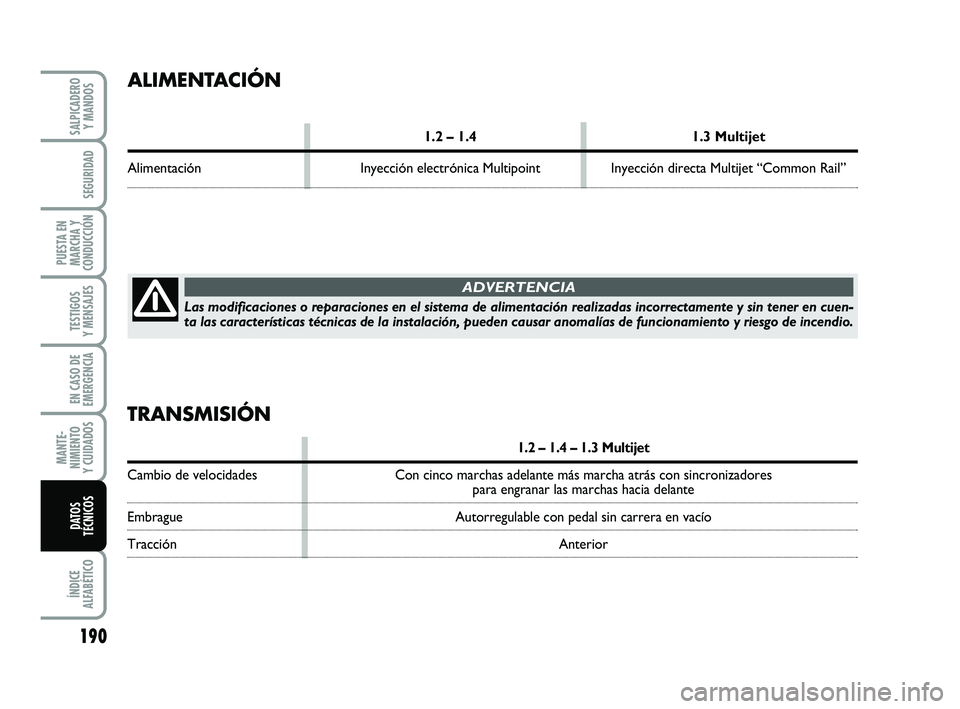

ALIMENTACIÓN
1.2 – 1.4 1.3 Multijet
Alimentación Inyección electrónica Multipoint Inyección directa Multijet “Common Rail”
Las modificaciones o reparaciones en el sistema de alimentación reali\
zadas incorrectamente y sin tener en cuen-
ta las características técnicas de la instalación, pueden causa\
r anomalías de funcionamiento y riesgo de incendio.
ADVERTENCIA
TRANSMISIÓN
1.2 – 1.4 – 1.3 Multijet
Cambio de velocidades Con cinco marchas adelante más marcha atrás con sincronizadorespara engranar las marchas hacia delante
Embrague Autorregulable con pedal sin carrera en vacío
Tracción Anterior
185-206 PUNTO POP 1ed ES 3-10-2011 10:55 Pagina 190

191
ÍNDICE
ALFABÉTICO
SALPICADERO Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTE-
NIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS

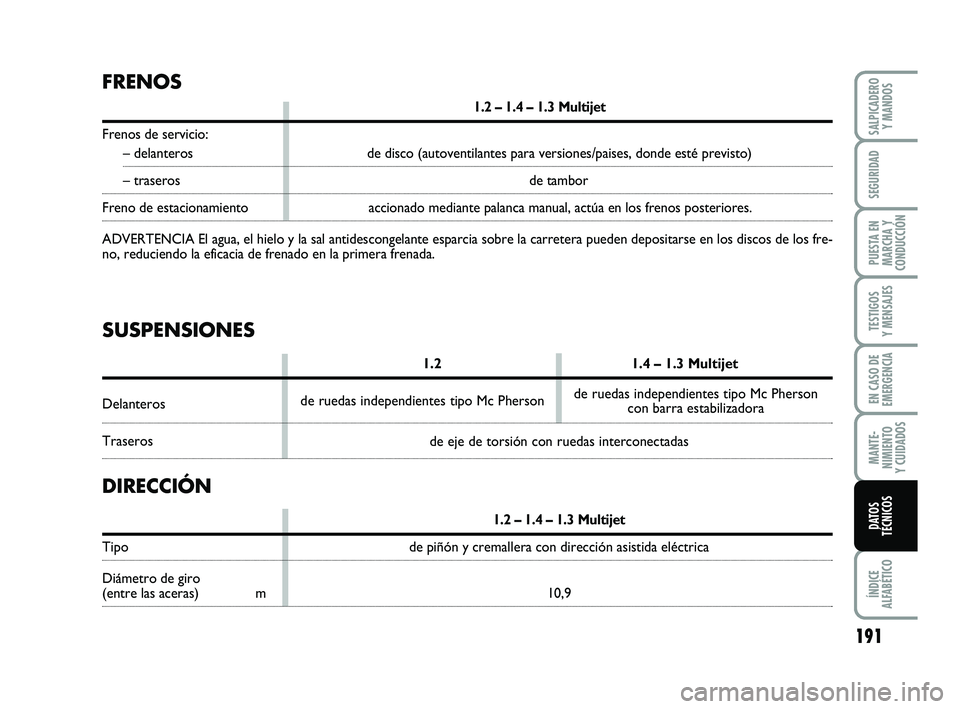

FRENOS
1.2 – 1.4 – 1.3 Multijet
Frenos de servicio:
– delanteros de disco (autoventilantes para versiones/paises, donde esté previsto\
)
– traseros de tambor
Freno de estacionamientoaccionado mediante palanca manual, actúa en los frenos posteriores.
ADVERTENCIA El agua, el hielo y la sal antidescongelante esparcia sobre \
la carretera pueden depositarse en los discos de los fr e-
no, reduciendo la eficacia de frenado en la primera frenada.
DIRECCIÓN
1.2 – 1.4 – 1.3 Multijet
Tipo de piñón y cremallera con dirección asistida eléctrica
Diámetro de giro
(entre las aceras) m 10,9
de eje de torsión con ruedas interconectadas
SUSPENSIONES
1.2
1.4 – 1.3 Multijet
Delanteros
Traseros de ruedas independientes tipo Mc Pherson
de ruedas independientes tipo Mc Pherson
con barra estabilizadora
185-206 PUNTO POP 1ed ES 3-10-2011 10:55 Pagina 191

192
ÍNDICE
ALFABÉTICO
SALPICADERO Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTE-
NIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
Indicador de velocidad máxima
Q = hasta 160 km/h.
R = hasta 170 km/h.
S = hasta 180 km/h.
T = hasta 190 km/h.
U = hasta 200 km/h.
H = hasta 210 km/h.
V = hasta 240 km/h.
Índice de velocidad máxima
para neumáticos de nieve
QM + S = hasta 160 km/h.
TM + S = hasta 190 km/h.
HM + S = hasta 210 km/h.RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de acero estampado o bien de ale-
ación. Neumáticos Tubeless de carcasa ra-
dial. En el permiso de circulación figuran
todos los neumáticos homologados.
ADVERTENCIA En caso de posibles inco-
herencias entre el “Manual de uso
y mantenimiento” y el “Manual de conduc-
ción”, prevalece lo que indica este último.
Por seguridad de marcha es indispensa-
ble que el vehículo monte neumáticos de
la misma marca y del mismo tipo en todas
las ruedas.
ADVERTENCIA Nunca utilizar una cá-
mara de aire en los neumáticos Tubeless.
RUEDA DE REPUESTO
Llanta de acero estampado.
Neumático Tubeless.
ALINEACIÓN DE LAS RUEDAS
Congervencia
delantera total: 1 ± 1 mm
Congervencia
trasera total: 1,7 ± 2 mm
Los valores se refieren al coche en marcha.
fig. 4F0M0169m
LECTURA CORRECTA
DEL NEUMÁTICO, fig. 4
Ejemplo: 175/65 R 15 84T
175 = Ancho nominal (S, distancia en mm
entre los lados).
65 = Relación altura/anchura (H/S) en porcentaje.
R = Neumático radial.
15 = Diámetro de la llanta en pulgadas (Ø).
84 = Índice de carga (capacidad).
T = Índice de velocidad máxima.
185-206 PUNTO POP 1ed ES 3-10-2011 10:55 Pagina 192

193
ÍNDICE
ALFABÉTICO
SALPICADERO Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTE-
NIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS

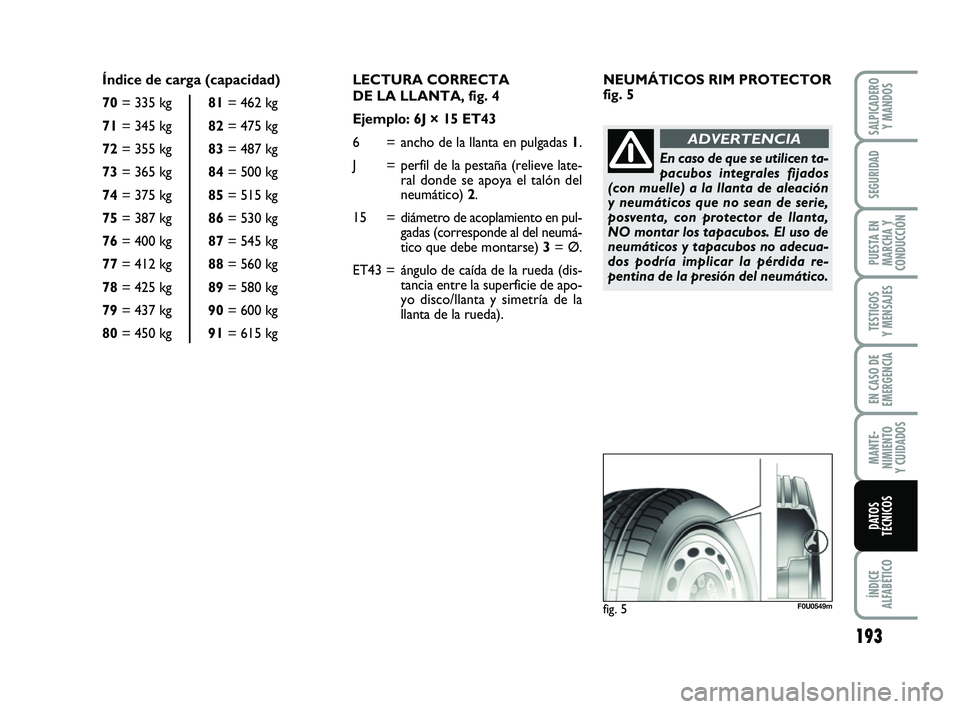

LECTURA CORRECTA
DE LA LLANTA, fig. 4
Ejemplo: 6J × 15 ET43
6 = ancho de la llanta en pulgadas 1.
J = perfil de la pestaña (relieve late- ral donde se apoya el talón del
neumático) 2.
15 = diámetro de acoplamiento en pul- gadas (corresponde al del neumá-
tico que debe montarse) 3 = Ø.
ET43 = ángulo de caída de la rueda (dis- tancia entre la superficie de apo-
yo disco/llanta y simetría de la
llanta de la rueda).
Índice de carga (capacidad)
70
= 335 kg 81= 462 kg
71 = 345 kg 82= 475 kg
72 = 355 kg 83= 487 kg
73 = 365 kg 84= 500 kg
74 = 375 kg 85= 515 kg
75 = 387 kg 86= 530 kg
76 = 400 kg 87= 545 kg
77 = 412 kg 88= 560 kg
78 = 425 kg 89= 580 kg
79 = 437 kg 90= 600 kg
80 = 450 kg 91= 615 kg NEUMÁTICOS RIM PROTECTOR
fig. 5
fig. 5F0U0549m
En caso de que se utilicen ta-
pacubos integrales fijados
(con muelle) a la llanta de aleación
y neumáticos que no sean de serie,
posventa, con protector de llanta,
NO montar los tapacubos. El uso de
neumáticos y tapacubos no adecua-
dos podría implicar la pérdida re-
pentina de la presión del neumático.
ADVERTENCIA
185-206 PUNTO POP 1ed ES 3-10-2011 10:55 Pagina 193

194
ÍNDICE
ALFABÉTICO
SALPICADERO Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTE-
NIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS

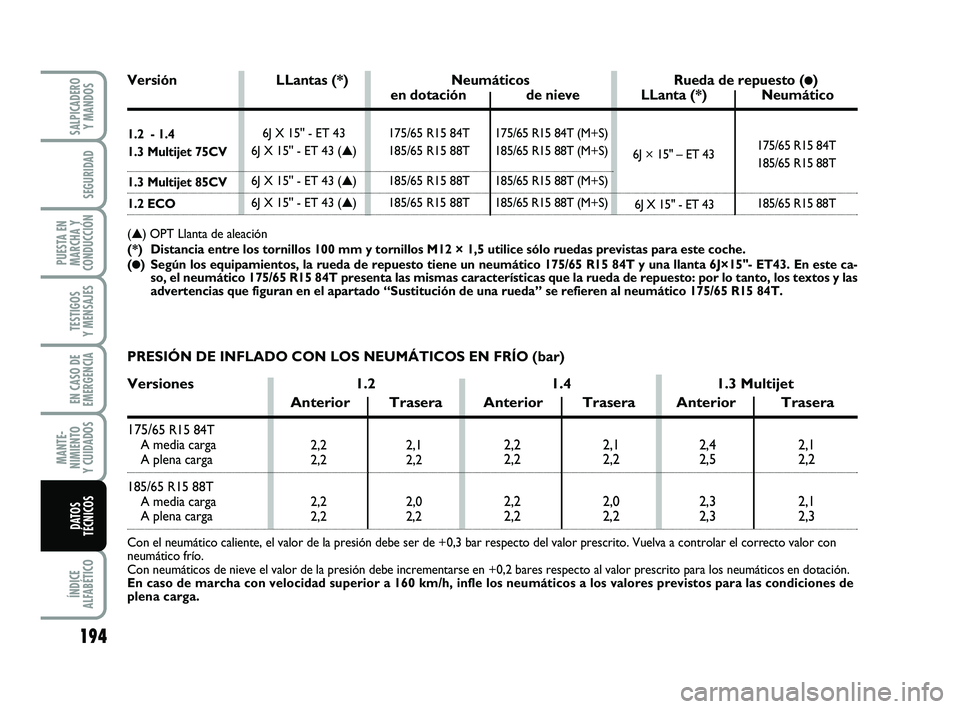

175/65 R15 84T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S)
175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
185/65 R15 88T 6J × 15'' – ET 43
175/65 R15 84T
185/65 R15 88T
6J X 15'' - ET 43
6J X 15'' - ET 43 ( ▲)
6J X 15'' - ET 43 ( ▲)
6J X 15'' - ET 43 ( ▲)
2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,22,22,1
2,2 2,2
2,2 2,0
2,2 2,22,4
2,1
2,5 2,2
2,3 2,1
2,3 2,3
PRESIÓN DE INFLADO CON LOS NEUMÁTICOS EN FRÍO (bar)
Versiones 1.21.4 1.3 Multijet
Anterior Trasera Anterior Trasera Anterior Trasera
175/65 R15 84T
A media carga
A plena carga
185/65 R15 88T A media carga
A plena carga
Con el neumático caliente, el valor de la presión debe ser de +0,3\
bar respecto del valor prescrito. Vuelva a controlar el corr ecto valor con
neumático frío.
Con neumáticos de nieve el valor de la presión debe incrementarse \
en +0,2 bares respecto al valor prescrito para los neumáticos en dotación.
En caso de marcha con velocidad superior a 160 km/h, infle los neumát\
icos a los valores previstos para las condiciones de
plena carga.
Versión LLantas (*) Neumáticos Rueda de repuesto (ç)en dotación de nieve LLanta (*) Neumático
1.2 - 1.4
1.3 Multijet 75CV
1.3 Multijet 85CV
1.2 ECO
(▲ ) OPT Llanta de aleación
(*) Distancia entre los tornillos 100 mm y tornillos M12 × 1,5 utilice só\
lo ruedas previstas para este coche.
(
ç) Según los equipamientos, la rueda de repuesto tiene un neumático 1\
75/65 R15 84T y una llanta 6J×15''- ET43. En este ca- so, el neumático 175/65 R15 84T presenta las mismas característica\
s que la rueda de repuesto: por lo tanto, los textos y las
advertencias que figuran en el apartado “Sustitución de una rueda”\
se refieren al neumático 175/65 R15 84T. 185/65 R15 88T
6J X 15'' - ET 43
185-206 PUNTO POP 1ed ES 3-10-2011 10:55 Pagina 194

195
ÍNDICE
ALFABÉTICO
SALPICADERO Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTE-
NIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS

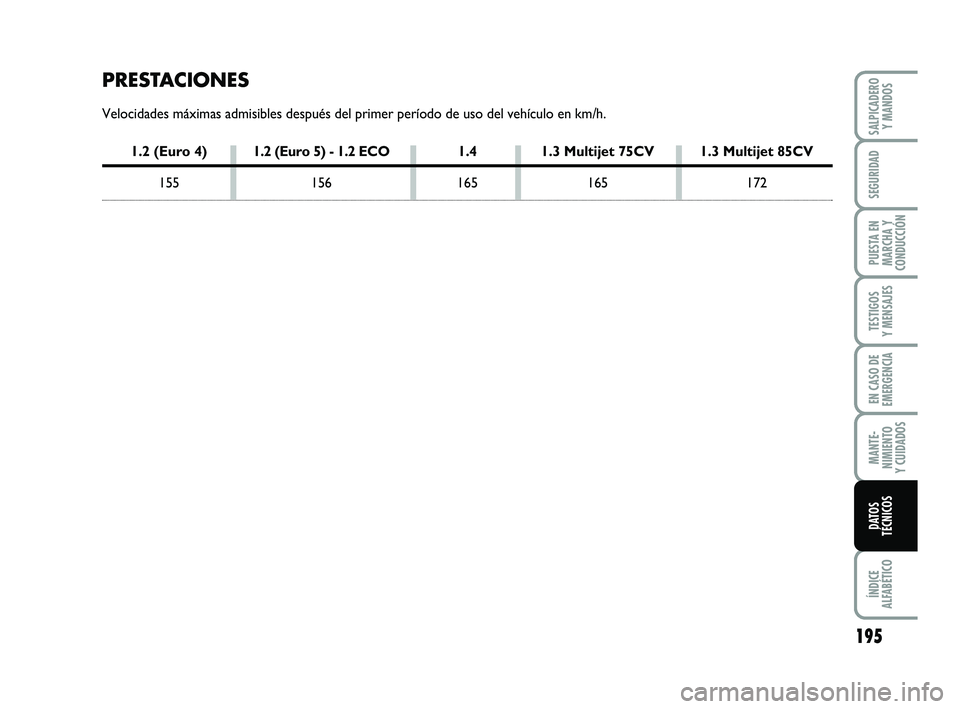

PRESTACIONES
Velocidades máximas admisibles después del primer período de us\
o del vehículo en km/h.
1.2 (Euro 4) 1.2 (Euro 5) - 1.2 ECO 1.4 1.3 Multijet 75CV 1.3 Multijet 85CV
155 156165165 172
185-206 PUNTO POP 1ed ES 3-10-2011 10:55 Pagina 195

196
ÍNDICE
ALFABÉTICO
SALPICADERO Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTE-
NIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS

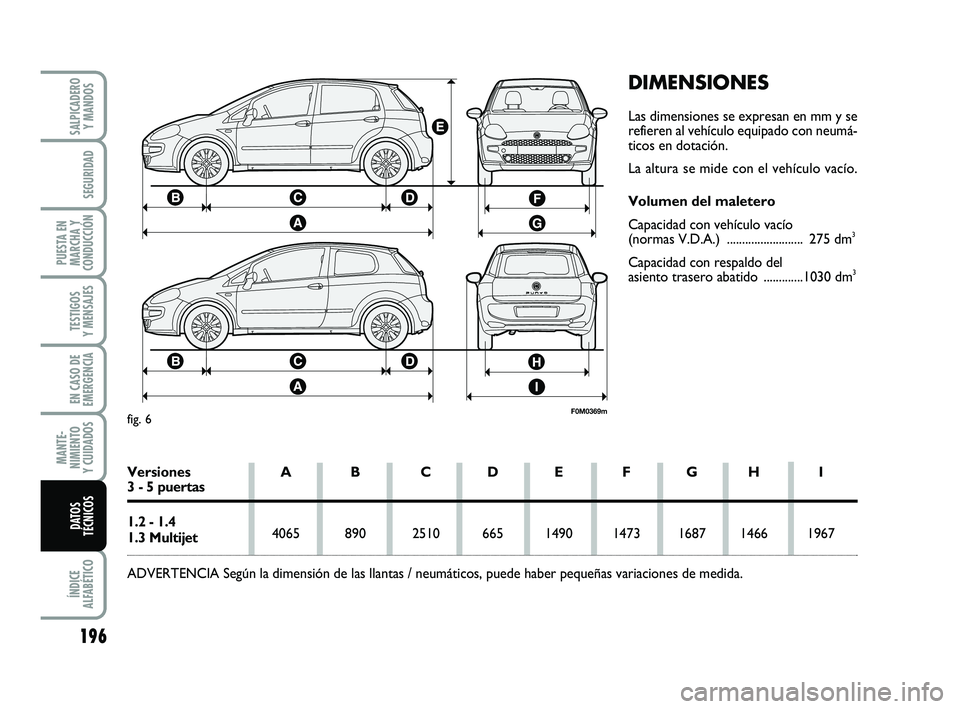

DIMENSIONES
Las dimensiones se expresan en mm y se
refieren al vehículo equipado con neumá-
ticos en dotación.
La altura se mide con el vehículo vacío.
Volumen del maletero
Capacidad con vehículo vacío
(normas V.D.A.) ......................... 275 dm
3
Capacidad con respaldo del
asiento trasero abatido .............1030 dm3
F0M0369mfig. 6
Versiones A B C D E F G H I3 - 5 puertas
1.2 - 1.4
1.3 Multijet4065 890 2510 665 1490 1473 1687 1466 1967
ADVERTENCIA Según la dimensión de las llantas / neumáticos, pue\
de haber pequeñas variaciones de medida.
185-206 PUNTO POP 1ed ES 3-10-2011 10:55 Pagina 196
