Para uma maior protecção em caso de
impacto, todos os passageiros devem via-
jar sentados e protegidos por adequados
sistemas de segurança.
Isto vale principalmente para as crianças.
Esta prescrição é obrigatória, conforme
a directiva
2003/20/CE, em todos os países mem-
bros da União
Europeia.
Para as crianças, em relação aos adultos,
a cabeça é proporcionalmente maior e
mais pesada do que o resto do corpo,
enquanto que os músculos e a estrutu-
ra óssea não estão totalmente desen-
volvidos. Portanto, para a sua retenção
correcta, em caso de colisão, são ne-
cessários sistemas diferentes dos cintos
de segurança dos adultos. Os resultados da investigação para uma
melhor protecção das crianças são re-
sumidos no Regulamento Europeu CEE-
R44, que além de os tornar obrigatórios,
subdivide os sistemas de retenção em
cinco grupos:
Grupo 0 até 10 kg de peso
Grupo 0+ até 13 kg de peso
Grupo 1 9-18 kg de peso
Grupo 2 15-25 kg de peso
Grupo 3 22-36 kg de peso
Como se pode ver, existe uma parcial
sobreposição entre os grupos, e de fac-
to, encontram-se no comércio dispositi-
vos que abrangem mais de um grupo de
pesos.
97
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA
TRANSPORTAR CRIANÇAS COM SEGURANÇA
Todos os dispositivos de retenção da
criança devem indicar os dados de ho-
mologação, junto com a marca de con-
trolo, numa etiqueta fixada firmemente
na cadeirinha, a qual não deve ser abso-
lutamente removida.
Acima de 1,50 m de tamanho, as crian-
ças, do ponto de vista dos sistemas de
retenção, são equiparadas aos adultos e
usam os cintos normalmente.
Na Lineaccessori Fiat, estão disponíveis
bancos para crianças adequados a cada
grupo de peso. Recomenda-se esta se-
lecção, uma vez que foram concebidos e
experimentados especificamente para os
veículos Fiat.
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 97

98
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA
Caso o airbarg do lado do
passageiro esteja activo, não
colocar crianças nas cadeirinhas no
banco da frente, viradas ao contrário
do sentido de andamento. A activa-
ção do airbag, em caso de colisão, po-
de produzir lesões mortais nas crian-
ças transportadas, independente-
mente da gravidade da colisão. Re-
comendamos portanto que transpor-
te, sempre, as crianças sentadas na
própria cadeirinha no banco traseiro,
uma vez que esta é a posição mais
protegida em caso de colisão.
AVISO
PERIGO GRAVE Caso seja necessário transportar uma
criança no banco dianteiro
do lado do passageiro, com
uma cadeirinha virada ao
contrário do sentido de an-
damento, os airbags do lado do pas-
sageiro (frontal e lateral de protec-
ção torácica/pélvica (side bag), se
previsto), devem ser desactivados
através do menu de configuração e
verificando directamente a desacti-
vação através da luz avisadora
“co-
locada no quadro de instrumentos.
Além disso, o banco do passageiro de-
ve ser regulado para posição mais re-
cuada, para evitar possíveis contac-
tos da cadeirinha para crianças com
o tablier.
AVISO
fig. 8F0M0046mfig. 9F0M0504m
As ilustrações são apenas in-
dicativas para a montagem.
Montar a cadeirinha de acordo com
as instruções obrigatoriamente ane-
xas à mesma.
AVISO

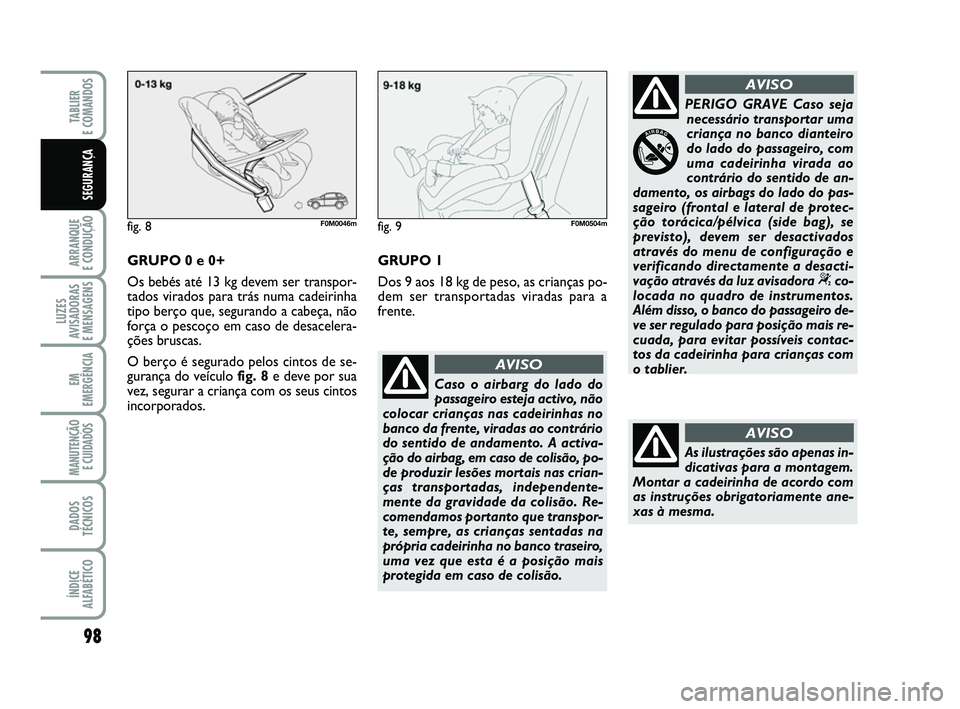

GRUPO 0 e 0+
Os bebés até 13 kg devem ser transpor-
tados virados para trás numa cadeirinha
tipo berço que, segurando a cabeça, não
força o pescoço em caso de desacelera-
ções bruscas.
O berço é segurado pelos cintos de se-
gurança do veículo fig. 8e deve por sua
vez, segurar a criança com os seus cintos
incorporados. GRUPO 1
Dos 9 aos 18 kg de peso, as crianças po-
dem ser transportadas viradas para a
frente.
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 98

99
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA
fig. 10F0M0048m
GRUPO 2
As crianças de 15 aos 25 kg de peso po-
dem ser seguradas directamente pelos cin-
tos do veículo fig. 10. As cadeirinhas têm
só a função de posicionar correctamente
a criança em relação aos cintos, de mo-
do que o troço diagonal esteja aderente
ao tórax e nunca ao pescoço e que o tro-
ço horizontal esteja aderente à bacia e não
ao abdómen da criança.
A ilustração é apenas indi-
cativa para a montagem.
Montar a cadeirinha para crianças de
acordo com as instruções obrigato-
riamente fornecidas com a mesma.
AVISO
Existem cadeirinhas adapta-
das para cobrir os grupos de
peso 0 e 1 com um engate traseiro
aos cintos de segurança do veículo e
cintos próprios para segurar a crian-
ça. Devido ao seu peso, podem ser
perigosas se montadas incorrecta-
mente (por exemplo, se presas aos
cintos de segurança do veículo por
meio de uma almofada). Respeitar
escrupulosamente as instruções de
montagem anexas.
AVISO
GRUPO 3
Para crianças dos 22 aos 36 kg de peso
existem uns relevos específicos que per-
mitem a correcta passagem do cinto de
segurança.
A fig. 11 ilustra um exemplo do posicio-
namento correcto da criança no banco
traseiro.
Acima de 1,50 m de tamanho as crianças
utilizam os cintos como os adultos.
fig. 11F0M0049m
A figura é apenas indicativa
para a montagem. Montar a
cadeirinha para crianças de acordo
com as instruções obrigatoriamente
fornecidas com a mesma.
AVISO
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 99

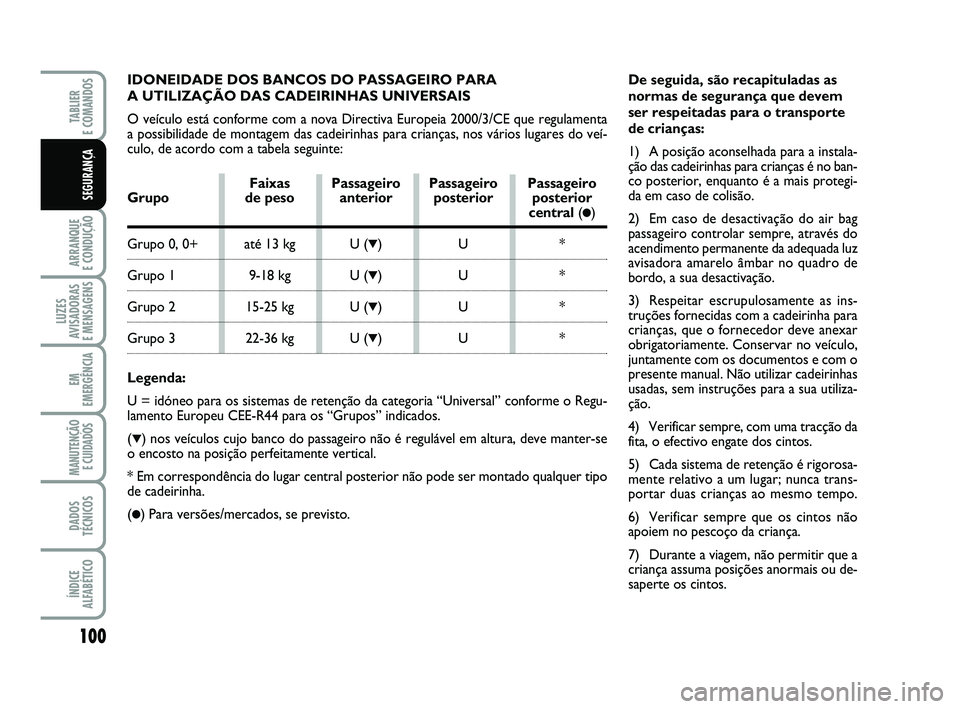

IDONEIDADE DOS BANCOS DO PASSAGEIRO PARA
A UTILIZAÇÃO DAS CADEIRINHAS UNIVERSAIS
O veículo está conforme com a nova Directiva Europeia 2000/3/CE qu\
e regulamenta
a possibilidade de montagem das cadeirinhas para crianças, nos vár\
ios lugares do veí-
culo, de acordo com a tabela seguinte: De seguida, são recapituladas as
normas de segurança que devem
ser respeitadas para o transporte
de crianças:
1) A posição aconselhada para a instala-
ção das cadeirinhas para crianças é no ban-
co posterior, enquanto é a mais protegi-
da em caso de colisão.
2) Em caso de desactivação do air bag
passageiro controlar sempre, através do
acendimento permanente da adequada luz
avisadora amarelo âmbar no quadro de
bordo, a sua desactivação.
3) Respeitar escrupulosamente as ins-
truções fornecidas com a cadeirinha para
crianças, que o fornecedor deve anexar
obrigatoriamente. Conservar no veículo,
juntamente com os documentos e com o
presente manual. Não utilizar cadeirinhas
usadas, sem instruções para a sua utiliza-
ção.
4) Verificar sempre, com uma tracção da
fita, o efectivo engate dos cintos.
5) Cada sistema de retenção é rigorosa-
mente relativo a um lugar; nunca trans-
portar duas crianças ao mesmo tempo.
6) Verificar sempre que os cintos não
apoiem no pescoço da criança.
7) Durante a viagem, não permitir que a
criança assuma posições anormais ou de-
saperte os cintos.
100
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇAFaixas Passageiro Passageiro Passageiro
Grupo de peso anterior posterior posterior
central (●)
Grupo 0, 0+ até 13 kg U (▼)U *
Grupo 1 9-18 kg U (▼)U *
Grupo 215-25 kg U (▼)U *
Grupo 322-36 kg U (▼)U *
Legenda:
U = idóneo para os sistemas de retenção da categoria “Univer\
sal” conforme o Regu-
lamento Europeu CEE-R44 para os “Grupos” indicados.
(
▼) nos veículos cujo banco do passageiro não é regulável em \
altura, deve manter-se
o encosto na posição perfeitamente vertical.
* Em correspondência do lugar central posterior não pode ser monta\
do qualquer tipo
de cadeirinha.
(
●) Para versões/mercados, se previsto.
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 100

8) Nunca transportar crianças ao colo,
nem no caso de recém-nascidos. Nin-
guém, por muito forte que seja, consegue
reter uma criança em caso de colisão.
9) Em caso de acidente, substituir a ca-
deirinha por uma nova.
101
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA
Caso o airbarg do lado do
passageiro esteja activo, não
colocar crianças nas cadeirinhas no
banco da frente, viradas no sentido
contrário ao de andamento. A acti-
vação do airbag, em caso de colisão,
pode produzir lesões mortais nas
crianças transportadas, independen-
temente da gravidade da colisão. É
aconselhável, portanto, que as crian-
ças sejam sempre transportadas sen-
tadas na própria cadeirinha no ban-
co posterior, uma vez que esta é a po-
sição mais protegida em caso de co-
lisão.
AVISO

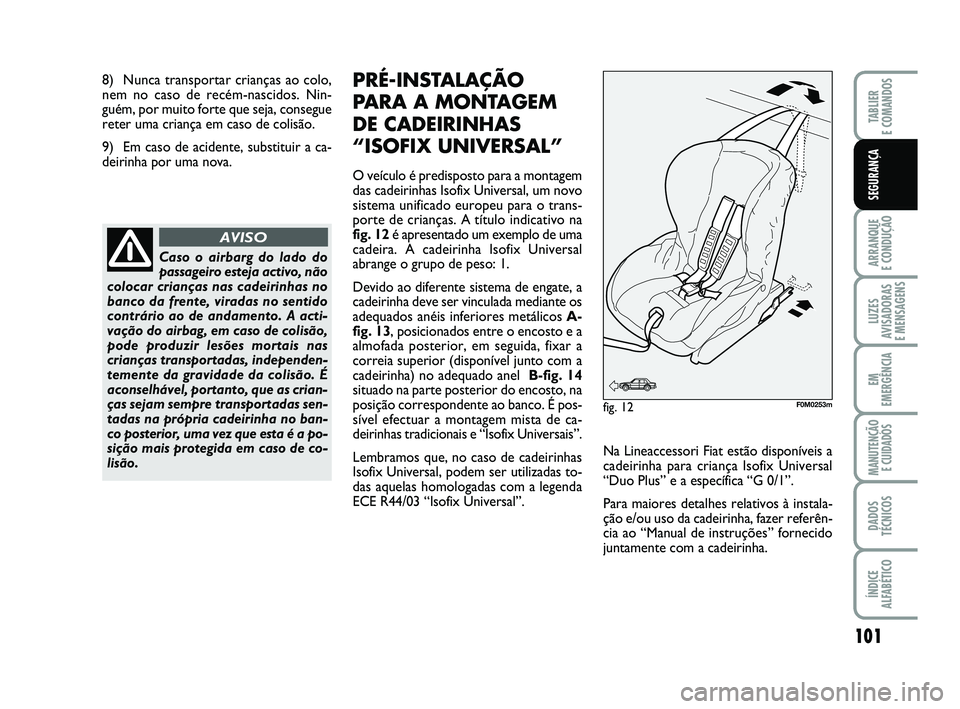

PRÉ-INSTALAÇÃO
PARA A MONTAGEM
DE CADEIRINHAS
“ISOFIX UNIVERSAL”
O veículo é predisposto para a montagem
das cadeirinhas Isofix Universal, um novo
sistema unificado europeu para o trans-
porte de crianças. A título indicativo na
fig. 12 é apresentado um exemplo de uma
cadeira. A cadeirinha Isofix Universal
abrange o grupo de peso: 1.
Devido ao diferente sistema de engate, a
cadeirinha deve ser vinculada mediante os
adequados anéis inferiores metálicos A-
fig. 13, posicionados entre o encosto e a
almofada posterior, em seguida, fixar a
correia superior (disponível junto com a
cadeirinha) no adequado anel B-fig. 14
situado na parte posterior do encosto, na
posição correspon dente ao banco. É pos-
sível efectuar a montagem mista de ca-
deirinhas tradicionais e “Isofix Universais”.
Lembramos que, no caso de cadeirinhas
Isofix Universal, podem ser utilizadas to-
das aquelas homologadas com a legenda
ECE R44/03 “Isofix Universal”.
fig. 12F0M0253m
Na Lineaccessori Fiat estão disponíveis a
cadeirinha para criança Isofix Universal
“Duo Plus” e a específica “G 0/1”.
Para maiores detalhes relativos à instala-
ção e/ou uso da cadeirinha, fazer referên-
cia ao “Manual de instruções” fornecido
juntamente com a cadeirinha.
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 101

102
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA

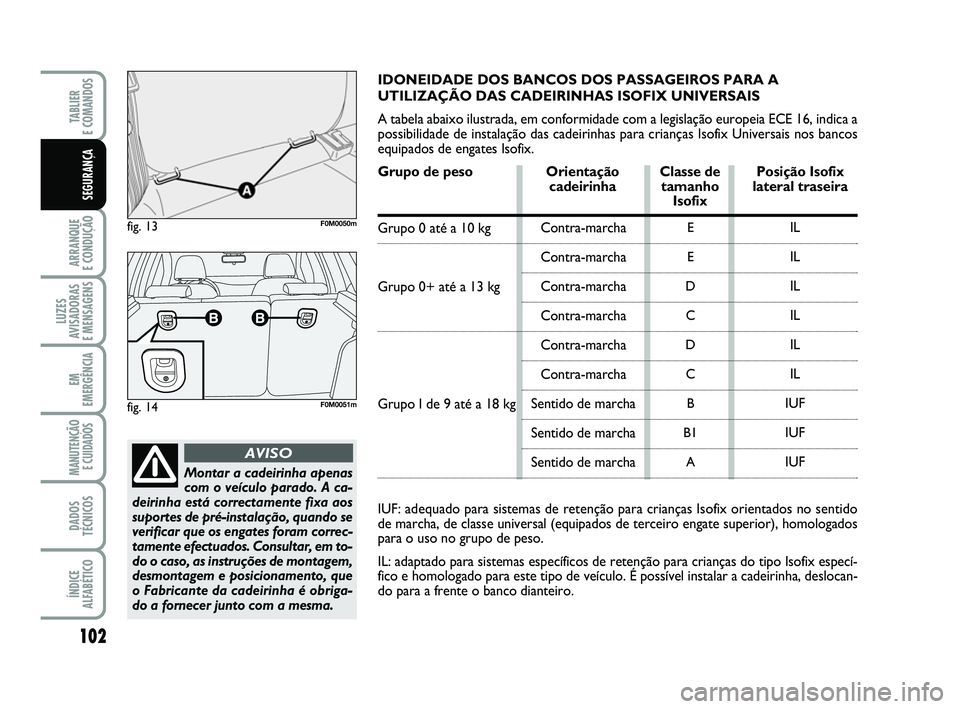

fig. 13F0M0050m
fig. 14F0M0051m
Montar a cadeirinha apenas
com o veículo parado. A ca-
deirinha está correctamente fixa aos
suportes de pré-instalação, quando se
verificar que os engates foram correc-
tamente efectuados. Consultar, em to-
do o caso, as instruções de montagem,
desmontagem e posicionamento, que
o Fabricante da cadeirinha é obriga-
do a fornecer junto com a mesma.
AVISO
E
E
D C
D C B
B1 AContra-marcha
Contra-marcha
Contra-marcha
Contra-marcha
Contra-marcha
Contra-marcha
Sentido de marcha
Sentido de marcha
Sentido de marcha
IDONEIDADE DOS BANCOS DOS PASSAGEIROS PARA A
UTILIZAÇÃO DAS CADEIRINHAS ISOFIX UNIVERSAIS
A tabela abaixo ilustrada, em conformidade com a legislação europe\
ia ECE 16, indica a
possibilidade de instalação das cadeirinhas para crianças Isofi\
x Universais nos bancos
equipados de engates Isofix.
Grupo de peso
Orientação Classe de Posição Isofix
cadeirinha tamanho lateral traseira
Isofix
Grupo 0 até a 10 kg
Grupo 0+ até a 13 kg
Grupo I de 9 até a 18 kg
IUF: adequado para sistemas de retenção para crianças Isofix or\
ientados no sentido
de marcha, de classe universal (equipados de terceiro engate superior)\
, homologados
para o uso no grupo de peso.
IL: adaptado para sistemas específicos de retenção para crianç\
as do tipo Isofix especí-
fico e homologado para este tipo de veículo. É possível instala\
r a cadeirinha, deslocan-
do para a frente o banco dianteiro. IL
IL
IL
IL
IL
IL
IUF
IUF
IUF
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 102

103
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA

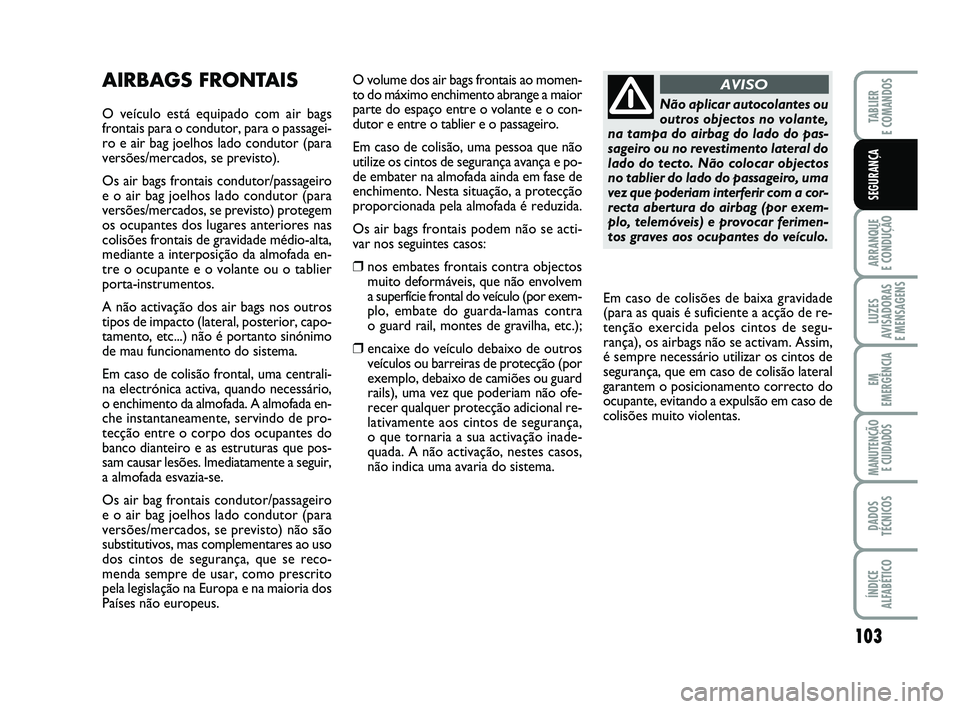

AIRBAGS FRONTAIS
O veículo está equipado com air bags
frontais para o condutor, para o passagei-
ro e air bag joelhos lado condutor (para
versões/mercados, se previsto).
Os air bags frontais condutor/passageiro
e o air bag joelhos lado condutor (para
versões/mercados, se previsto) protegem
os ocupantes dos lugares anteriores nas
colisões frontais de gravidade médio-alta,
mediante a interposição da almofada en-
tre o ocupante e o volante ou o tablier
porta-instrumentos.
A não activação dos air bags nos outros
tipos de impacto (lateral, posterior, capo-
tamento, etc...) não é portanto sinónimo
de mau funcionamento do sistema.
Em caso de colisão frontal, uma centrali-
na electrónica activa, quando necessário,
o enchimento da almofada. A almofada en-
che instantaneamente, servindo de pro-
tecção entre o corpo dos ocupantes do
banco dianteiro e as estruturas que pos-
sam causar lesões. Imediatamente a seguir,
a almofada esvazia-se.
Os air bag frontais condutor/passageiro
e o air bag joelhos lado condutor (para
versões/mercados, se previsto) não são
substitutivos, mas complementares ao uso
dos cintos de segurança, que se reco-
menda sempre de usar, como prescrito
pela legislação na Europa e na maioria dos
Países não europeus. O volume dos air bags frontais ao momen-
to do máximo enchimento abrange a maior
parte do espaço entre o volante e o con-
dutor e entre o tablier e o passageiro.
Em caso de colisão, uma pessoa que não
utilize os cintos de segurança avança e po-
de embater na almofada ainda em fase de
enchimento. Nesta situação, a protecção
proporcionada pela almofada é reduzida.
Os air bags frontais podem não se acti-
var nos seguintes casos:
❒nos embates frontais contra objectos
muito deformáveis, que não envolvem
a superfície frontal do veículo (por exem-
plo, embate do guarda-lamas contra
o guard rail, montes de gravilha, etc.);
❒encaixe do veículo debaixo de outros
veículos ou barreiras de protecção (por
exemplo, debaixo de camiões ou guard
rails), uma vez que poderiam não ofe-
recer qualquer protecção adicional re-
lativamente aos cintos de segurança,
o que tornaria a sua activação inade-
quada. A não activação, nestes casos,
não indica uma avaria do sistema.
Não aplicar autocolantes ou
outros objectos no volante,
na tampa do airbag do lado do pas-
sageiro ou no revestimento lateral do
lado do tecto. Não colocar objectos
no tablier do lado do passageiro, uma
vez que poderiam interferir com a cor-
recta abertura do airbag (por exem-
plo, telemóveis) e provocar ferimen-
tos graves aos ocupantes do veículo.
AVISO
Em caso de colisões de baixa gravidade
(para as quais é suficiente a acção de re-
tenção exercida pelos cintos de segu-
rança), os airbags não se activam. Assim,
é sempre nec essário utilizar os cintos de
segurança, que em caso de colisão lateral
garantem o posicionamento correcto do
ocupante, evitando a expulsão em caso de
colisões muito violentas.
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 103

104
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA
PERIGO GRAVE: Caso o air- bag do lado do passageiro
esteja activo (ON), não co-
locar no banco da frente ca-
deirinhas para crianças com
o berço virado ao contrário
do sentido de andamento. A activação
do airbag, em caso de colisão, pode
produzir lesões mortais nas crianças
transportadas. Em caso de necessida-
de, desactivar sempre o airbag do la-
do do passageiro, quando a cadeiri-
nha para crianças for colocada no
banco dianteiro. Além disso, o ban-
co do passageiro deve ser regulado
para a posição mais recuada, para
evitar possíveis contactos da cadeiri-
nha de crianças com o tablier. Mesmo
na ausência de uma obrigatoriedade
de lei, recomenda-se reactivar ime-
diatamente o airbag, quando o trans-
porte das crianças já não for necessá-
rio, para maior segurança dos adultos.
AVISO
AIRBAG FRONTAL LADO
PASSAGEIRO fig. 16
É constituído por uma almofada com en-
chimento instantâneo contida num ade-
quado compartimento situado no tablier
porta-instrumentos e com almofada de
maior volume em relação à do lado do
condutor.
fig. 15F0M0627mfig. 16F0M0053m
AIRBAG FRONTAL LADO
CONDUTOR fig. 15
É constituído por uma almofada de enchi-
mento instantâneo contida num apropria-
do compartimento localizado no centro
do volante.
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 104

105
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA

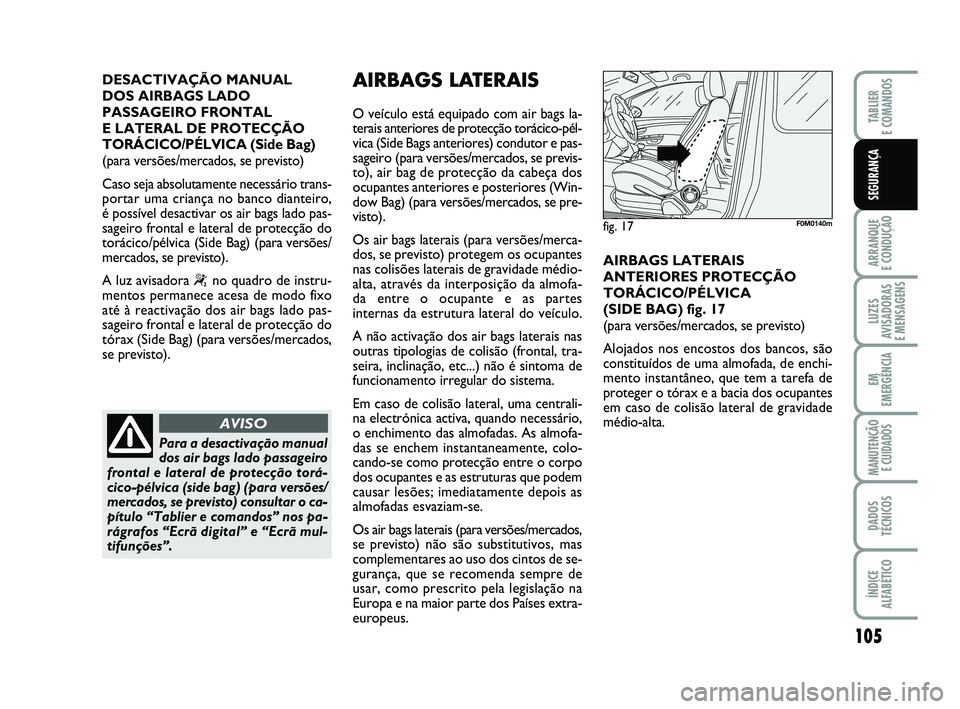

DESACTIVAÇÃO MANUAL
DOS AIRBAGS LADO
PASSAGEIRO FRONTAL
E LATERAL DE PROTECÇÃO
TORÁCICO/PÉLVICA (Side Bag)
(para versões/mercados, se previsto)
Caso seja absolutamente necessário trans-
portar uma criança no banco dianteiro,
é possível desactivar os air bags lado pas-
sageiro frontal e lateral de protecção do
torácico/pélvica (Side Bag) (para ver sões/
mercados, se previsto).
A luz avisadora
“no quadro de instru-
mentos permanece acesa de modo fixo
até à reactivação dos air bags lado pas-
sageiro frontal e lateral de protecção do
tórax (Side Bag) (para versões/mercados,
se previsto).
Para a desactivação manual
dos air bags lado passageiro
frontal e lateral de protecção torá-
cico-pélvica (side bag) (para versões/
mercados, se previsto) consultar o ca-
pítulo “Tablier e comandos” nos pa-
rágrafos “Ecrã digital” e “Ecrã mul-
tifunções”.
AVISO
AIRBAGS LATERAIS
O veículo está equipado com air bags la-
terais anteriores de protecção torácico-pél-
vica (Side Bags anteriores) condutor e pas-
sageiro (para versões/mercados, se previs-
to), air bag de protecção da cabeça dos
ocupantes anteriores e posteriores (Win-
dow Bag) (para versões/mercados, se pre-
visto).
Os air bags laterais (para versões/merca-
dos, se previsto) protegem os o cupantes
nas colisões laterais de gravidade médio-
alta, através da interposição da almofa-
da entre o ocupante e as partes
internas da estrutura lateral do veículo.
A não activação dos air bags laterais nas
outras tipologias de colisão (frontal, tra-
seira, inclinação, etc...) não é sintoma de
funcionamento irregular do sistema.
Em caso de colisão lateral, uma centrali-
na electrónica activa, quando necessário,
o enchimento das almofadas. As almofa-
das se enchem instantaneamente, colo-
cando-se como protecção entre o corpo
dos ocupantes e as estruturas que podem
causar lesões; imediatamente depois as
almofadas esvaziam-se.
Os air bags laterais (para ver sões/mercados,
se previsto) não são substitutivos, mas
complementares ao uso dos cintos de se-
gurança, que se recomenda sempre de
usar, como prescrito pela legislação na
Europa e na maior parte dos Países extra-
europeus. AIRBAGS LATERAIS
ANTERIORES PROTECÇÃO
TORÁCICO/PÉLVICA
(SIDE BAG) fig. 17
(para versões/mercados, se previsto)
Alojados nos encostos dos bancos, são
constituídos de uma almofada, de enchi-
mento instantâneo, que tem a tarefa de
proteger o tórax e a bacia dos ocupantes
em caso de colisão lateral de gravidade
médio-alta.
fig. 17F0M0140m
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 105

106
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA

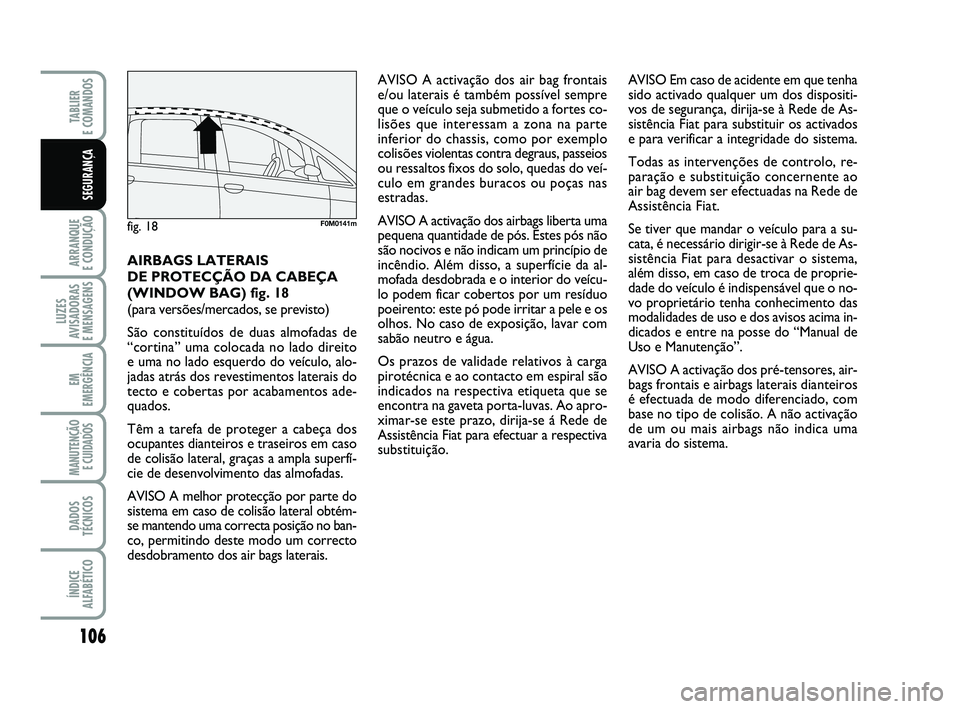

AVISO A activação dos air bag frontais
e/ou laterais é também possível sempre
que o veículo seja submetido a fortes co-
lisões que interessam a zona na parte
inferior do chassis, como por exemplo
colisões violen tas contra degraus, passeios
ou ressaltos fixos do solo, quedas do veí-
culo em grandes buracos ou poças nas
estradas.
AVISO A activação dos airbags liberta uma
pequena quantidade de pós. Estes pós não
são nocivos e não indicam um princípio de
incêndio. Além disso, a superfície da al-
mofada desdobrada e o interior do veícu-
lo podem ficar cobertos por um resíduo
poeirento: este pó pode irritar a pele e os
olhos. No caso de exposição, lavar com
sabão neutro e água.
Os prazos de validade relativos à carga
pirotécnica e ao contacto em espiral são
indicados na respectiva etiqueta que se
encontra na gaveta porta-luvas. Ao apro-
ximar-se este prazo, dirija-se á Rede de
Assistência Fiat para efectuar a respectiva
substituição. AVISO Em caso de acidente em que tenha
sido activado qualquer um dos dispositi-
vos de segurança, dirija-se à Rede de As-
sistência Fiat para substituir os activados
e para verificar a integridade do sistema.
Todas as intervenções de controlo, re-
paração e substituição concernente ao
air bag devem ser efectuadas na Rede de
Assistência Fiat.
Se tiver que mandar o veículo para a su-
cata, é necessário dirigir-se à Rede de As-
sistência Fiat para desactivar o sistema,
além disso, em caso de troca de proprie-
dade do veículo é indispensável que o no-
vo proprietário tenha conhecimento das
modalidades de uso e dos avisos acima in-
dicados e entre na posse do “Manual de
Uso e Manutenção”.
AVISO A activação dos pré-tensores, air-
bags frontais e airbags laterais dianteiros
é efectuada de modo diferenciado, com
base no tipo de colisão. A não activação
de um ou mais airbags não indica uma
avaria do sistema.
AIRBAGS LATERAIS
DE PROTECÇÃO DA CABEÇA
(WINDOW BAG) fig. 18
(para versões/mercados, se previsto)
São constituídos de duas almofadas de
“cortina” uma colocada no lado direito
e uma no lado esquerdo do veículo, alo-
jadas atrás dos revestimentos laterais do
tecto e cobertas por acabamentos ade-
quados.
Têm a tarefa de proteger a cabeça dos
ocupantes dianteiros e traseiros em caso
de colisão lateral, graças a ampla superfí-
cie de desenvolvimento das almofadas.
AVISO A melhor protecção por parte do
sistema em caso de colisão lateral obtém-
se mantendo uma correcta posição no ban-
co, permitindo deste modo um correcto
desdobramento dos air bags laterais.
fig. 18F0M0141m
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 106
