FIAT PUNTO 2012 Návod k použití a údržbě (in Czech)
Manufacturer: FIAT, Model Year: 2012, Model line: PUNTO, Model: FIAT PUNTO 2012Pages: 215, velikost PDF: 3.37 MB
Page 11 of 215
7
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
V takovém případě otočte klíček na
STOPa zpět na MAR. Pokud blok trvá,
zkuste to s dalšími klíčky od vozidla. Po-
kud se motor nezdaří nastartovat ani ten-
tokrát, vyhledejte autorizovaný servis Fiat.Rozsvícení kontrolky Yza jízdy
❒Jestliže se rozsvítí kontrolka Y, zna-
mená to, že probíhá samočinná dia-
gnostika systému (např. po poklesu
napětí).
❒Pokud kontrolka Ynadále svítí, vy-
hledejte autorizovaný servis Fiat.
Silnými nárazy se mohou po-
škodit elektronické kompo-
nenty zabudované v klíčku
zapalování.

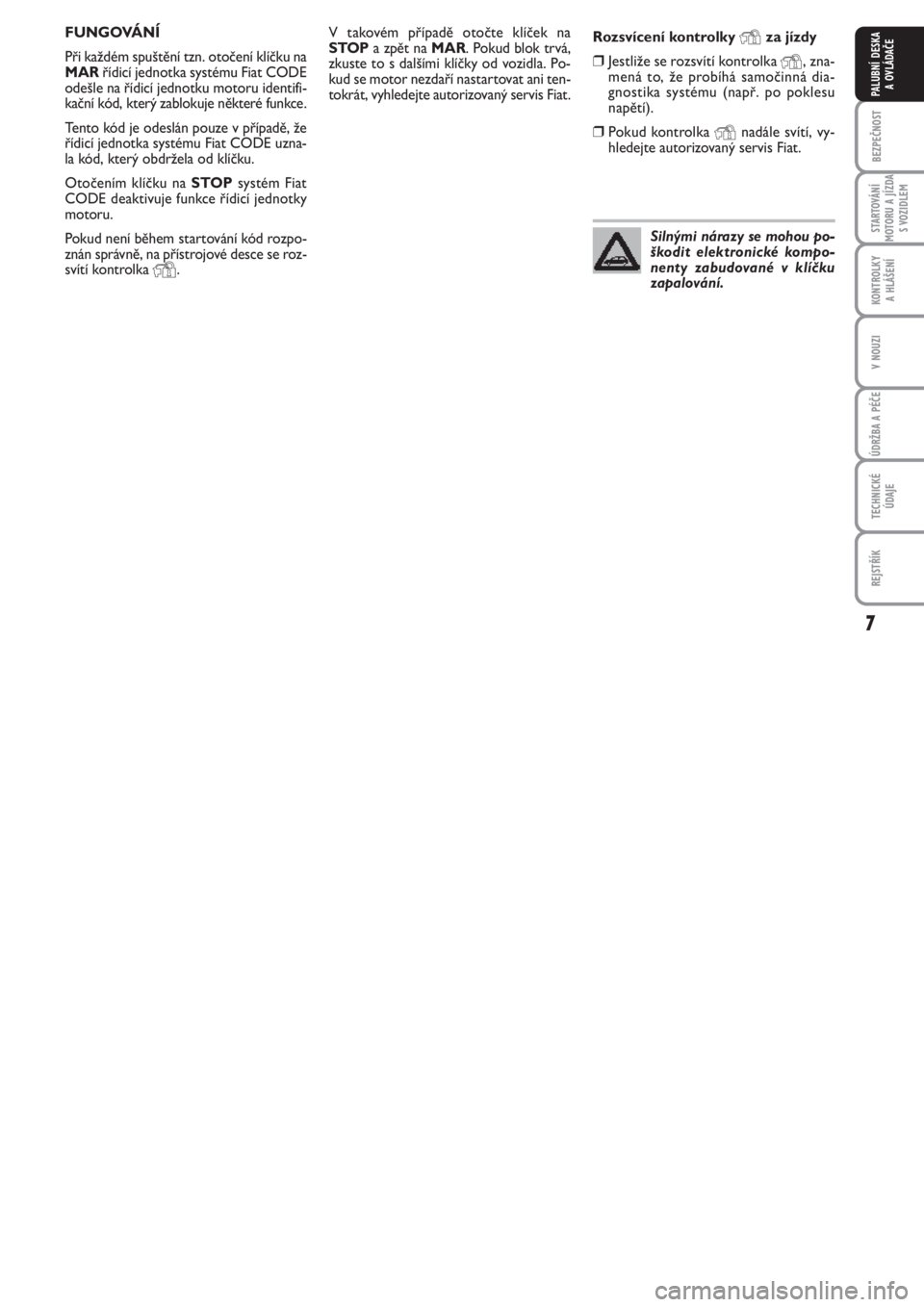

FUNGOVÁNÍ
Při každém spuštění tzn. otočení klíčku na
MARřídicí jednotka systému Fiat CODE
odešle na řídicí jednotku motoru identifi-
kační kód, který zablokuje některé funkce.
Tento kód je odeslán pouze v případě, že
řídicí jednotka systému Fiat CODE uzna-
la kód, který obdržela od klíčku.
Otočením klíčku na STOPsystém Fiat
CODE deaktivuje funkce řídicí jednotky
motoru.
Pokud není během startování kód rozpo-
znán správně, na přístrojové desce se roz-
svítí kontrolka
Y.
Page 12 of 215
8
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
KLÍČEK S DÁLKOVÝM
OVLÁDÁNÍM obr. 4
(u příslušné verze vozidla)
Kovová vložka Aovládá:
❒spínací skříňka;
❒ zámky dveří;
❒odemykání/zamykání víka hrdla palivo-
vé nádrže (u příslušné verze vozidla).
Kovová vložka Bse vysune/zasune stiskem
tlačítk.
Tlačítko
Ëovládá odemykání dveří a za-
vazadlového prostoru.
Tlačítko
Áovládá zamykání dveří a víka
zavazadlového prostoru.
Tlačítkem
Rse na dálku odemkne víko
zavazadlového prostoru.
Odemknutím dveří se na přednastavenou
dobu rozsvítí přední stropní svítidlo.

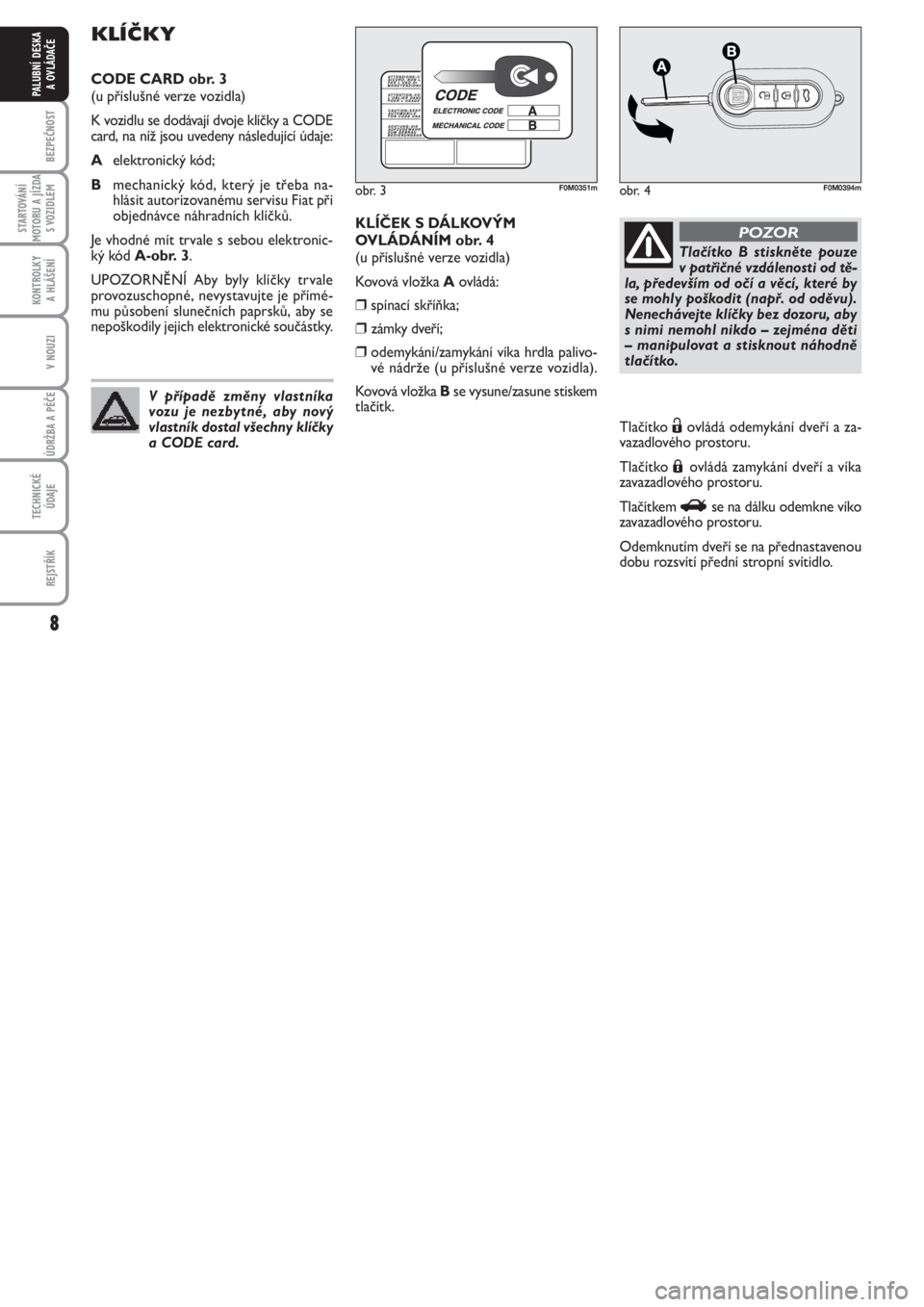

KLÍČKY
CODE CARD obr. 3
(u příslušné verze vozidla)
K vozidlu se dodávají dvoje klíčky a CODE
card, na níž jsou uvedeny následující údaje:
Aelektronický kód;
Bmechanický kód, který je třeba na-
hlásit autorizovanému servisu Fiat při
objednávce náhradních klíčků.
Je vhodné mít trvale s sebou elektronic-
ký kód A-obr. 3.
UPOZORNĚNÍ Aby byly klíčky trvale
provozuschopné, nevystavujte je přímé-
mu působení slunečních paprsků, aby se
nepoškodily jejich elektronické součástky.
V případě změny vlastníka
vozu je nezbytné, aby nový
vlastník dostal všechny klíčky
a CODE card.
obr. 3F0M0351m
Tlačítko B stiskněte pouze
v patřičné vzdálenosti od tě-
la, především od očí a věcí, které by
se mohly poškodit (např. od oděvu).
Nenechávejte klíčky bez dozoru, aby
s nimi nemohl nikdo – zejména děti
– manipulovat a stisknout náhodně
tlačítko.
POZOR
obr. 4F0M0394m
Page 13 of 215
9
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE

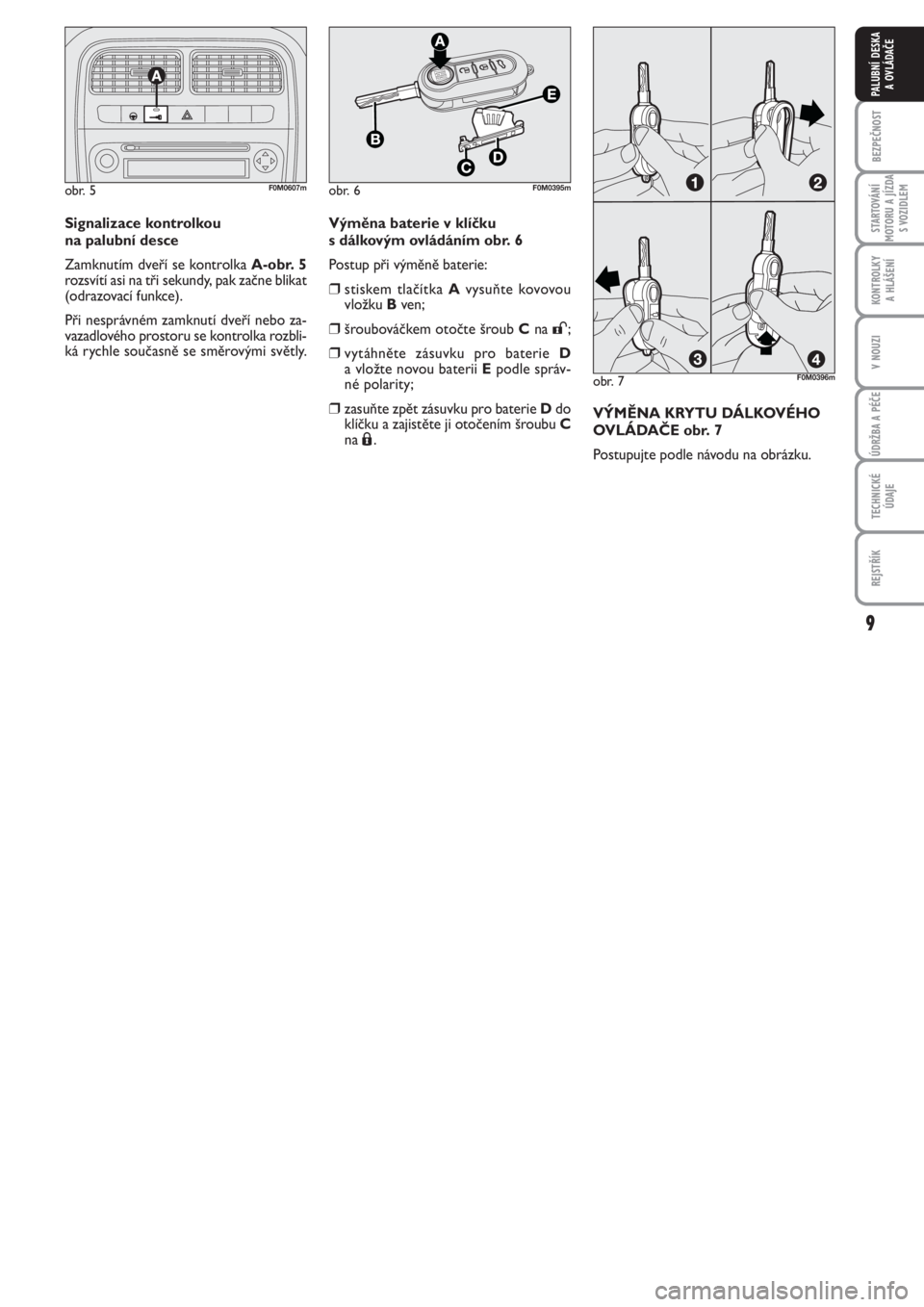

Signalizace kontrolkou
na palubní desce
Zamknutím dveří se kontrolka A-obr. 5
rozsvítí asi na tři sekundy, pak začne blikat
(odrazovací funkce).
Při nesprávném zamknutí dveří nebo za-
vazadlového prostoru se kontrolka rozbli-
ká rychle současně se směrovými světly.
obr. 5F0M0607m
obr. 7
obr. 6F0M0395m
F0M0396m
Výměna baterie v klíčku
s dálkovým ovládáním obr. 6
Postup při výměně baterie:
❒stiskem tlačítka Avysuňte kovovou
vložku Bven;
❒šroubováčkem otočte šroub Cna :;
❒vytáhněte zásuvku pro baterie D
a vložte novou baterii Epodle správ-
né polarity;
❒zasuňte zpět zásuvku pro baterie Ddo
klíčku a zajistěte ji otočením šroubu C
na
Á.VÝMĚNA KRYTU DÁLKOVÉHO
OVLÁDAČE obr. 7
Postupujte podle návodu na obrázku.
Page 14 of 215
10
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE

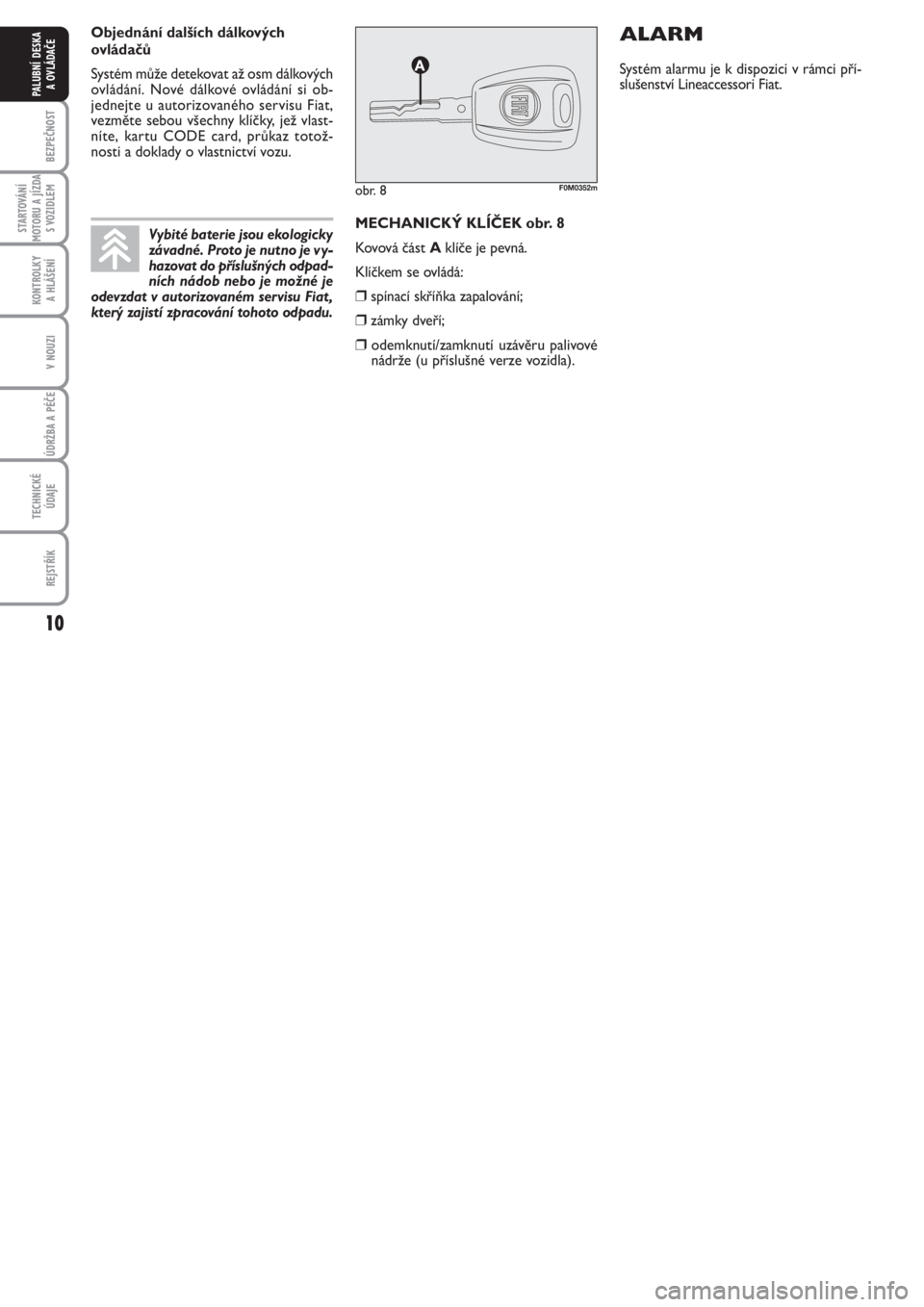

MECHANICKÝ KLÍČEK obr. 8
Kovová část Aklíče je pevná.
Klíčkem se ovládá:
❒spínací skříňka zapalování;
❒zámky dveří;
❒odemknutí/zamknutí uzávěru palivové
nádrže (u příslušné verze vozidla).
obr. 8F0M0352m
ALARM
Systém alarmu je k dispozici v rámci pří-
slušenství Lineaccessori Fiat.
Vybité baterie jsou ekologicky
závadné. Proto je nutno je vy-
hazovat do příslušných odpad-
ních nádob nebo je možné je
odevzdat v autorizovaném servisu Fiat ,
který zajistí zpracování tohoto odpadu.
Objednání dalších dálkových
ovládačů
Systém může detekovat až osm dálkových
ovládání. Nové dálkové ovládání si ob-
jednejte u autorizovaného servisu Fiat,
vezměte sebou všechny klíčky, jež vlast-
níte, kartu CODE card, průkaz totož-
nosti a doklady o vlastnictví vozu.
Page 15 of 215
11
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
Klíčky (s dálkovým ovládáním a bez něho) lze ovládat následující funkce:
Typ klíčku
Mechanický klíček
Klíček s dálkovým ovládáním
Vizuální signalizace
Blikání směrových
světel (pouze s klíčkem
s dálkovým ovládáním)
Výstražná kontrolka
Odemknutí
zámků
Otočení klíčku
doleva
(na straně řízení)
Otočení klíčku
doleva
(na straně řízení)
Krátký stisk
tlačítka
Ë
dvě bliknutí
VypnutíZamknutí zámků
zvenku
Otočení klíčku
doprava
(strana řízení)
Otočení klíčku
doprava
(strana řízení)
Krátký stisk
tlačítka
Á
Jedno bliknutí
Nepřerušované
svícení
cca 3 sekundy a
pak odrazovací
blikáníZapnutí zámku
Dead Lock
(*)
–
–
Dvojitý stisk
tlačítka
Á
Tři bliknutí
Dvě zabliknutí a
pak varovné
blikáníOdemknutí
zámku zadního
výklopného víka
–
–
Krátký stisk
tlačítka
R
dvě bliknutí
Výstražné
blikání
(*) U příslušné verze vozidla.
UPOZORNĚNÍ Okna se otevřou při odemknutí dveří a zavřou při jejich zamknutí.
Otevření oken
(*)
–
–
Delší stisk(více než dvě
sekundy)
tlačítka
Ë
dvě bliknutí
VypnutíZavření oken
(*)
–
–
Delší stisk(více než dvě
sekundy)
tlačítka
Á
Jedno bliknutí
Výstražné
blikání
Page 16 of 215
12
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE

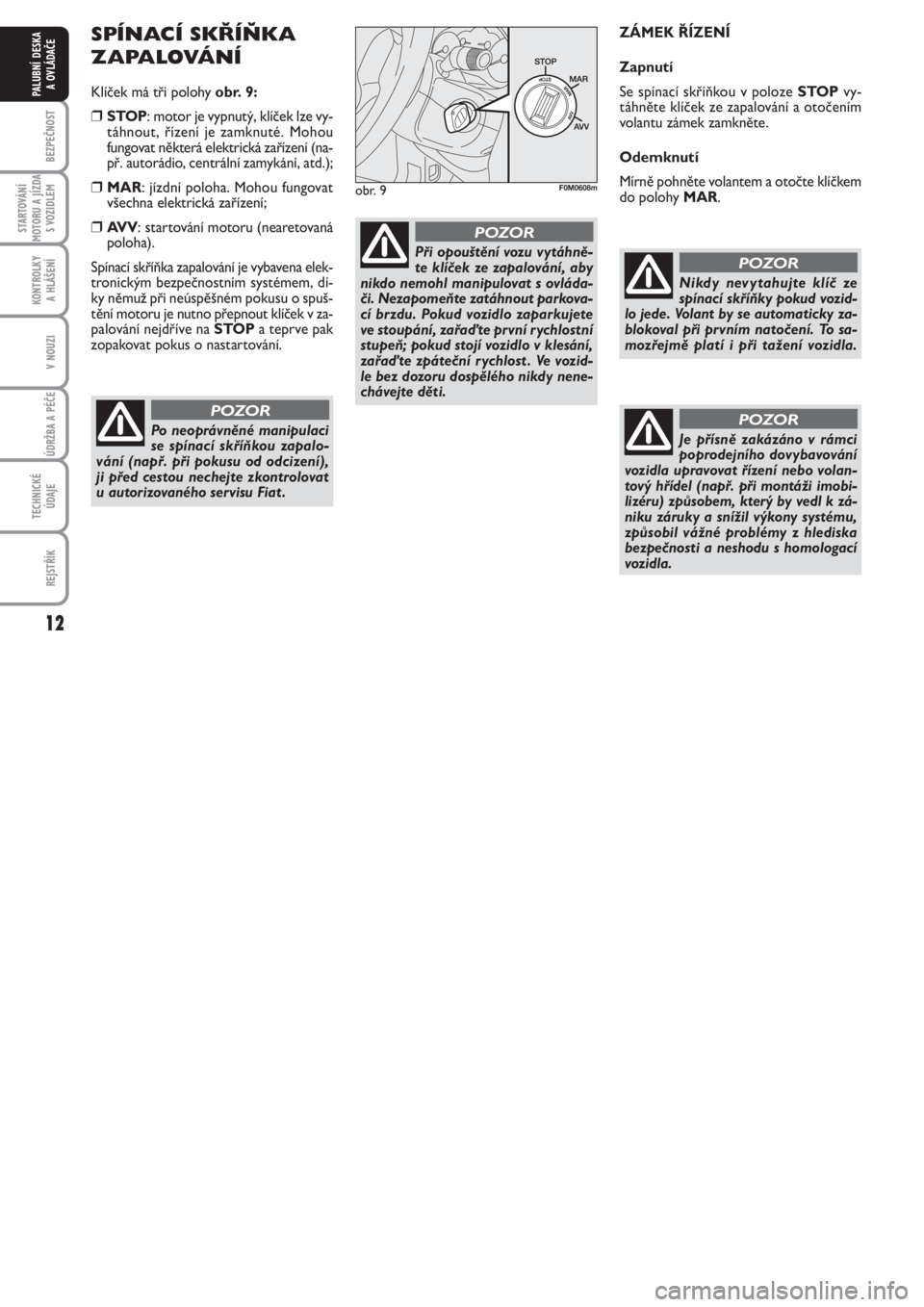

SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
Klíček má tři polohy obr. 9:
❒STOP: motor je vypnutý, klíček lze vy-
táhnout, řízení je zamknuté. Mohou
fungovat některá elektrická zařízení (na-
př. autorádio, centrální zamykání, atd.);
❒MAR: jízdní poloha. Mohou fungovat
všechna elektrická zařízení;
❒AV V: startování motoru (nearetovaná
poloha).
Spínací skříňka zapalování je vybavena elek-
tronickým bezpečnostním systémem, dí-
ky němuž při neúspěšném pokusu o spuš-
tění motoru je nutno přepnout klíček v za-
palování nejdříve na STOPa teprve pak
zopakovat pokus o nastartování.ZÁMEK ŘÍZENÍ
Zapnutí
Se spínací skříňkou v poloze STOPvy-
táhněte klíček ze zapalování a otočením
volantu zámek zamkněte.
Odemknutí
Mírně pohněte volantem a otočte klíčkem
do polohy MAR.
Po neoprávněné manipulaci
se spínací skříňkou zapalo-
vání (např. při pokusu od odcizení),
ji před cestou nechejte zkontrolovat
u autorizovaného servisu Fiat .
POZOR
Při opouštění vozu vytáhně-
te klíček ze zapalování, aby
nikdo nemohl manipulovat s ovláda-
či. Nezapomeňte zatáhnout parkova-
cí brzdu. Pokud vozidlo zaparkujete
ve stoupání, zařaďte první rychlostní
stupeň; pokud stojí vozidlo v klesání,
zařaďte zpáteční rychlost . Ve vozid-
le bez dozoru dospělého nikdy nene-
chávejte děti.
POZOR
obr. 9F0M0608m
Nikdy nevytahujte klíč ze
spínací skříňky pokud vozid-
lo jede. Volant by se automaticky za-
blokoval při prvním natočení. To sa-
mozřejmě platí i při tažení vozidla.
POZOR
Je přísně zakázáno v rámci
poprodejního dovybavování
vozidla upravovat řízení nebo volan-
tový hřídel (např. při montáži imobi-
lizéru) způsobem, který by vedl k zá-
niku záruky a snížil výkony systému,
způsobil vážné problémy z hlediska
bezpečnosti a neshodu s homologací
vozidla.
POZOR
Page 17 of 215
13
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
PŘÍSTROJOVÁ DESKA
Verze s digitálním displejem
ARychloměr (ukazatel rychlosti)
BPalivoměr s kontrolkou záložní zásoby
paliva
CUkazatel teploty chladicí kapaliny mo-
toru s kontrolkou maximální teploty
DOtáčkoměr
EDigitální displej
Verze s multifunkčním displejem
ARychloměr (ukazatel rychlosti)
BPalivoměr s kontrolkou záložní zásoby
paliva
CUkazatel teploty chladicí kapaliny mo-
toru s kontrolkou maximální teploty
DOtáčkoměr
EMultifunkční displej
F0M0535m
obr. 10
F0M0536mobr. 11
Page 18 of 215
14
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE

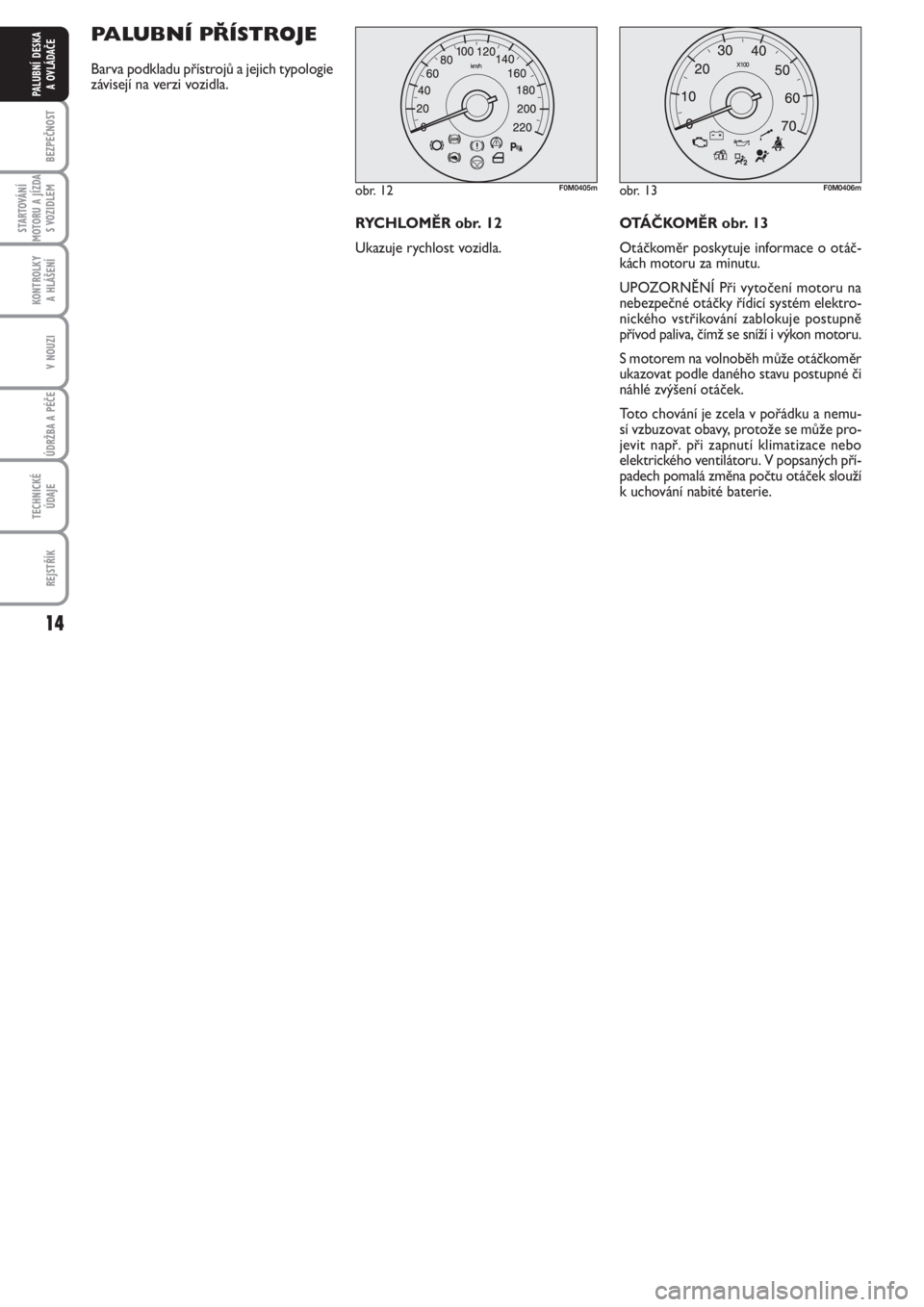

PALUBNÍ PŘÍSTROJE
Barva podkladu přístrojů a jejich typologie
závisejí na verzi vozidla.
RYCHLOMĚR obr. 12
Ukazuje rychlost vozidla.OTÁČKOMĚR obr. 13
Otáčkoměr poskytuje informace o otáč-
kách motoru za minutu.
UPOZORNĚNÍ Při vytočení motoru na
nebezpečné otáčky řídicí systém elektro-
nického vstřikování zablokuje postupně
přívod paliva, čímž se sníží i výkon motoru.
S motorem na volnoběh může otáčkoměr
ukazovat podle daného stavu postupné či
náhlé zvýšení otáček.
Toto chování je zcela v pořádku a nemu-
sí vzbuzovat obavy, protože se může pro-
jevit např. při zapnutí klimatizace nebo
elektrického ventilátoru. V popsaných pří-
padech pomalá změna počtu otáček slouží
k uchování nabité baterie.
obr. 12F0M0405mobr. 13F0M0406m
Page 19 of 215
15
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE

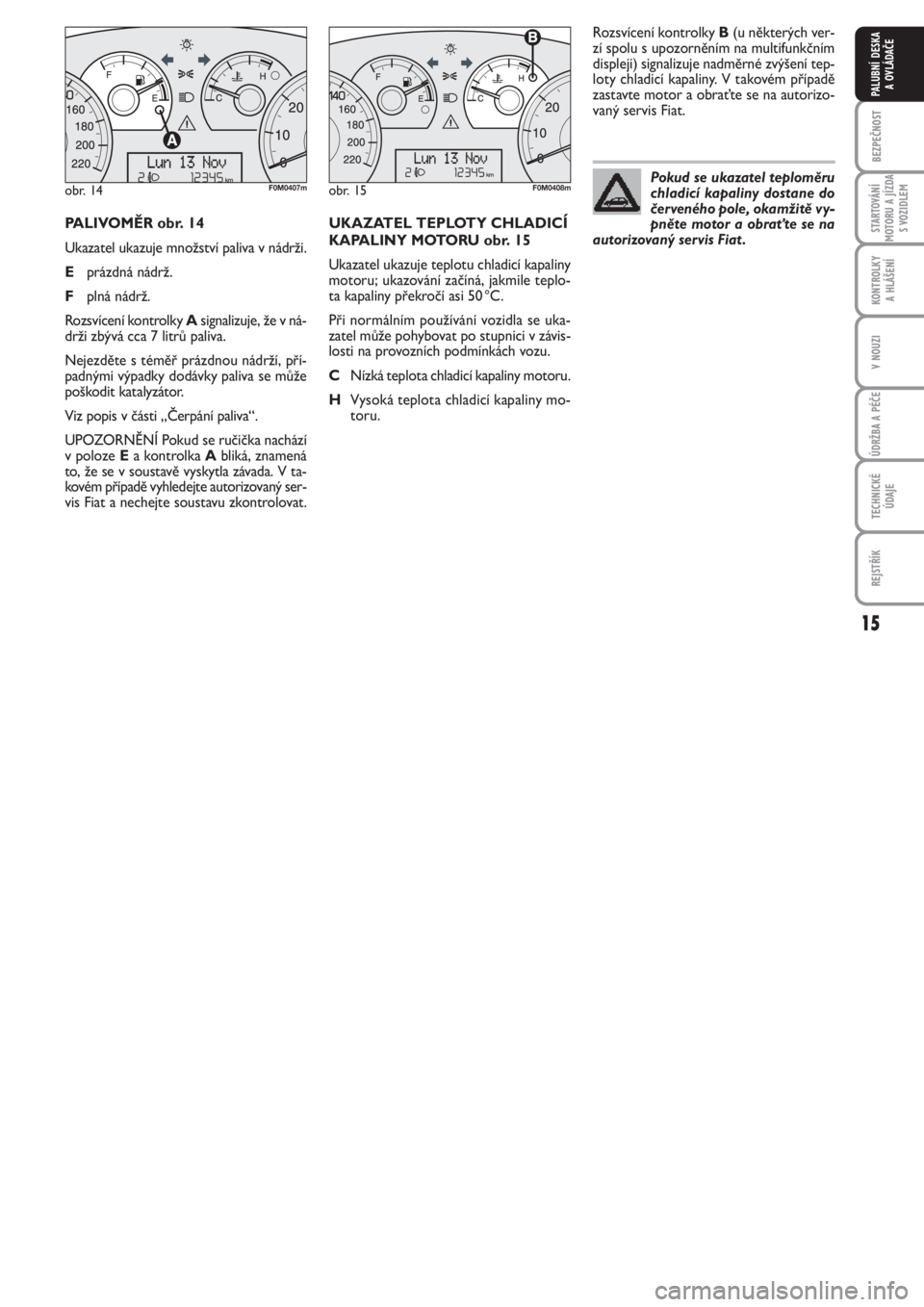

PALIVOMĚR obr. 14
Ukazatel ukazuje množství paliva v nádrži.
Eprázdná nádrž.
Fplná nádrž.
Rozsvícení kontrolky Asignalizuje, že v ná-
drži zbývá cca 7 litrů paliva.
Nejezděte s téměř prázdnou nádrží, pří-
padnými výpadky dodávky paliva se může
poškodit katalyzátor.
Viz popis v části „Čerpání paliva“.
UPOZORNĚNÍ Pokud se ručička nachází
v poloze Ea kontrolka Abliká, znamená
to, že se v soustavě vyskytla závada. V ta-
kovém případě vyhledejte autorizovaný ser-
vis Fiat a nechejte soustavu zkontrolovat.UKAZATEL TEPLOTY CHLADICÍ
KAPALINY MOTORU obr. 15
Ukazatel ukazuje teplotu chladicí kapaliny
motoru; ukazování začíná, jakmile teplo-
ta kapaliny překročí asi 50 °C.
Při normálním používání vozidla se uka-
zatel může pohybovat po stupnici v závis-
losti na provozních podmínkách vozu.
CNízká teplota chladicí kapaliny motoru.
HVysoká teplota chladicí kapaliny mo-
toru.Rozsvícení kontrolky B (u některých ver-
zí spolu s upozorněním na multifunkčním
displeji) signalizuje nadměrné zvýšení tep-
loty chladicí kapaliny. V takovém případě
zastavte motor a obraťte se na autorizo-
vaný servis Fiat.
Pokud se ukazatel teploměru
chladicí kapaliny dostane do
červeného pole, okamžitě vy-
pněte motor a obraťte se na
autorizovaný servis Fiat .
obr. 14F0M0407mobr. 15F0M0408m
Page 20 of 215
16
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE

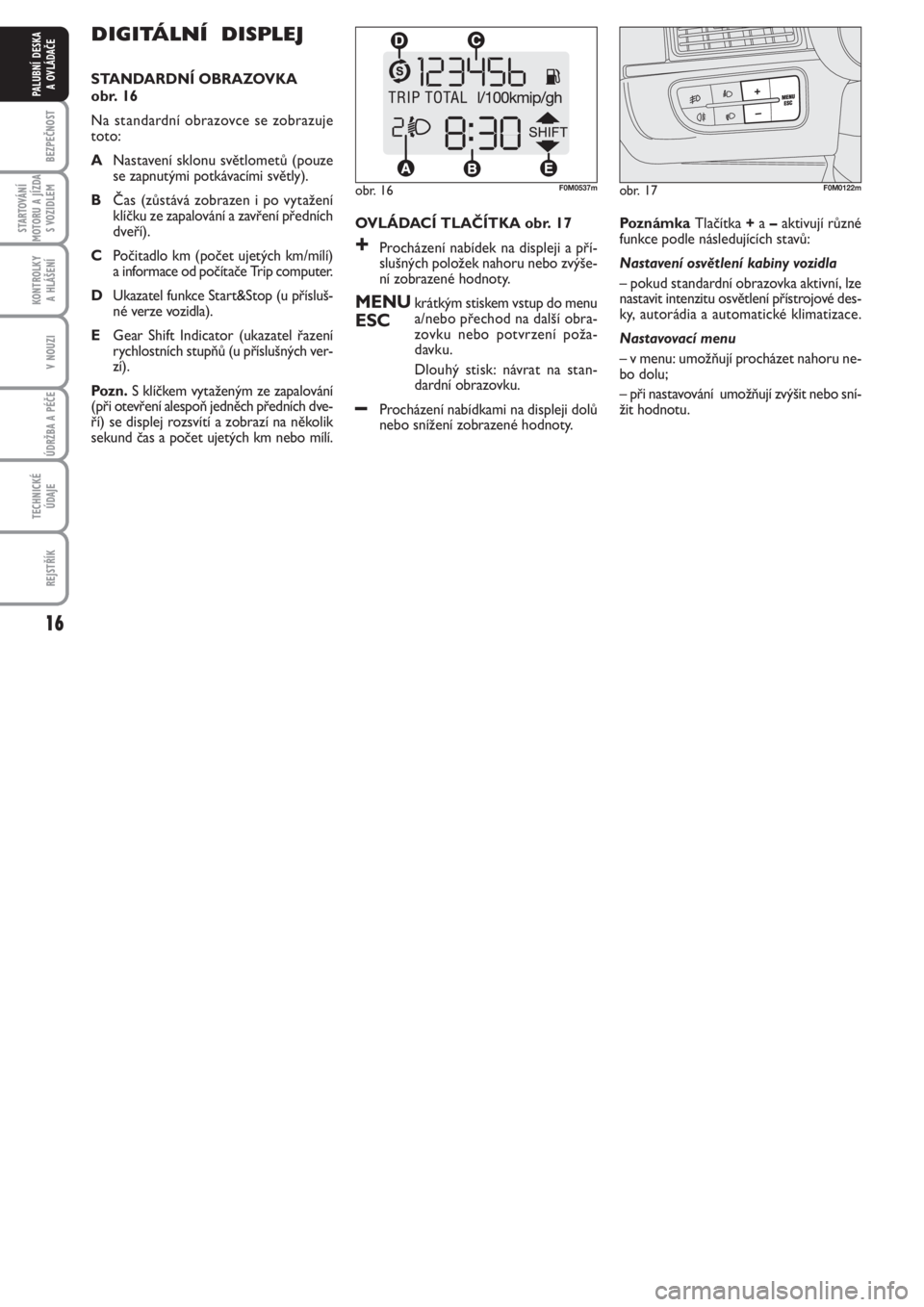

DIGITÁLNÍ DISPLEJ
STANDARDNÍ OBRAZOVKA
obr. 16
Na standardní obrazovce se zobrazuje
toto:
ANastavení sklonu světlometů (pouze
se zapnutými potkávacími světly).
BČas (zůstává zobrazen i po vytažení
klíčku ze zapalování a zavření předních
dveří).
CPočitadlo km (počet ujetých km/mílí)
a informace od počítače Trip computer.
DUkazatel funkce Start&Stop (u přísluš-
né verze vozidla).
EGear Shift Indicator (ukazatel řazení
rychlostních stupňů (u příslušných ver-
zí).
Pozn.S klíčkem vytaženým ze zapalování
(při otevření alespoň jedněch předních dve-
ří) se displej rozsvítí a zobrazí na několik
sekund čas a počet ujetých km nebo mílí. OVLÁDACÍ TLAČÍTKA obr. 17
+Procházení nabídek na displeji a pří-
slušných položek nahoru nebo zvýše-
ní zobrazené hodnoty.
MENUkrátkým stiskem vstup do menu
ESCa/nebo přechod na další obra-
zovku nebo potvrzení poža-
davku.
Dlouhý stisk: návrat na stan-
dardní obrazovku.
–Procházení nabídkami na displeji dolů
nebo snížení zobrazené hodnoty.PoznámkaTlačítka +a –aktivují různé
funkce podle následujících stavů:
Nastavení osvětlení kabiny vozidla
– pokud standardní obrazovka aktivní, lze
nastavit intenzitu osvětlení přístrojové des-
ky, autorádia a automatické klimatizace.
Nastavovací menu
– v menu: umožňují procházet nahoru ne-
bo dolu;
– při nastavování umožňují zvýšit nebo sní-
žit hodnotu.
obr. 16F0M0537mobr. 17F0M0122m
