FIAT PUNTO 2012 Руководство по эксплуатации и техобслуживанию (in Russian)

Информация, содержащаяся в настоящем издании, носит исключительно справочный характер.
Компания Fiat оставляет за собой право в любой момент вносить изменения в модели, описанные в издании, из соображений
технического и коммерческого характера. За дополнительной информацией обращайтесь на станции техобслуживания Fiat.
Печатается на экологически безвредной бумаге без добавления хлора.
РУССКИЙ
ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ
FIATPUNTO
COP PUNTO EASY_LOUNGE RUSSO 20-12-2011 9:25 Pagina 1

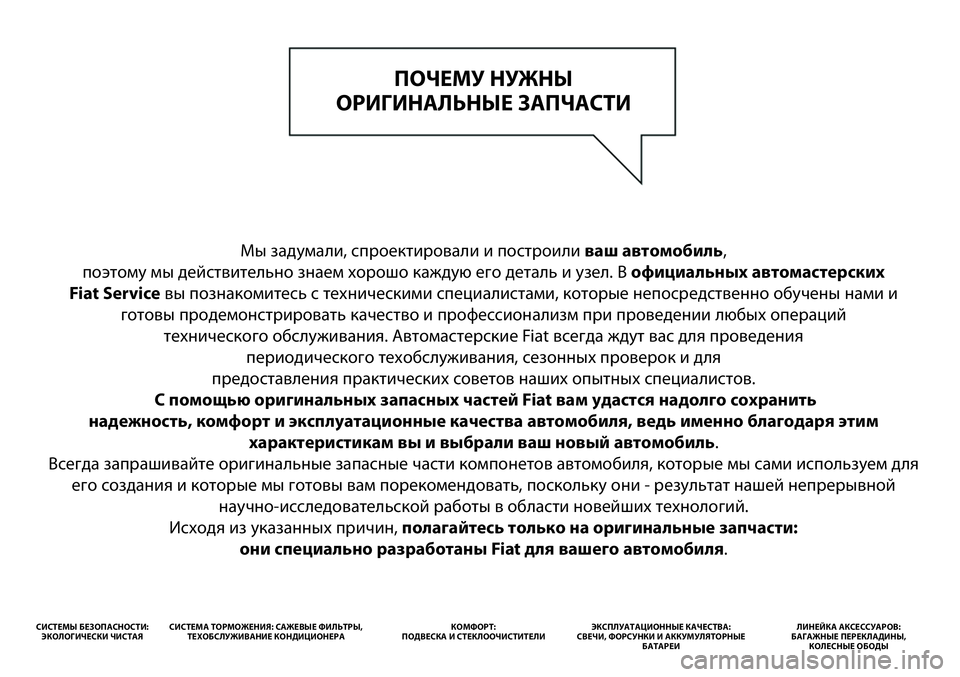

Мы задумали, спроектировали и построили ваш автомобиль,
поэтому мы действительно знаем хорошо каждую его деталь и узел. В официальных автомастерских
Fiat Serviceвы познакомитесь с техническими специалистами, которые непосредственно обучены нами и
готовы продемонстрировать качество и профессионализм при проведении любых операций
технического обслуживания. Автомастерские Fiat всегда ждут вас для проведения
периодического техобслуживания, сезонных проверок и для
предоставления практических советов наших опытных специалистов.
С помощью оригинальных запасных частей Fiat вам удастся надолго сохранить
надежность, комфорт и эксплуатационные качества автомобиля, ведь именно благодаря этим
характеристикам вы и выбрали ваш новый автомобиль.
Всегда запрашивайте оригинальные запасные части компонетов автомобиля, которые мы сами используем для
его создания и которые мы готовы вам порекомендовать, поскольку они - результат нашей непрерывной
научно-исследовательской работы в области новейших технологий.
Исходя из указанных причин, полагайтесь только на оригинальные запчасти:
они специально разработаны Fiat для вашего автомобиля.
СИСТЕМЫ БЕЗОПАСНОСТИ:
ЭКОЛОГИЧЕСКИ ЧИСТАЯСИСТЕМА ТОРМОЖЕНИЯ: САЖЕВЫЕ ФИЛЬТРЫ,
ТЕХОБСЛУЖИВАНИЕ КОНДИЦИОНЕРАКОМФОРТ:
ПОДВЕСКА И СТЕКЛООЧИСТИТЕЛИЭКСПЛУАТАЦИОННЫЕ КАЧЕСТВА:
СВЕЧИ, ФОРСУНКИ И АККУМУЛЯТОРНЫЕ
БАТАРЕИЛИНЕЙКА АКСЕССУАРОВ:
БАГАЖНЫЕ ПЕРЕКЛАДИНЫ,
КОЛЕСНЫЕ ОБОДЫ
ПОЧЕМУ НУЖНЫ
ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ

ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ -
САМЫЙ ЕСТЕСТВЕННЫЙ ВЫБОР
ЭКСПЛУАТАЦИОННЫЕ
КАЧЕСТВА
ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ
КОМФОРТБЕЗОПАСНОСТЬОКРУЖАЮ ЩАЯ СРЕДАЗНАЧЕНИЕПРИНАДЛЕЖНОСТИ
ОРИГИНАЛЬНЫЕ ЗАПЧАСТИОРИГИНАЛЬНЫЕ ЗАПЧАСТИ
ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ
ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ
ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ

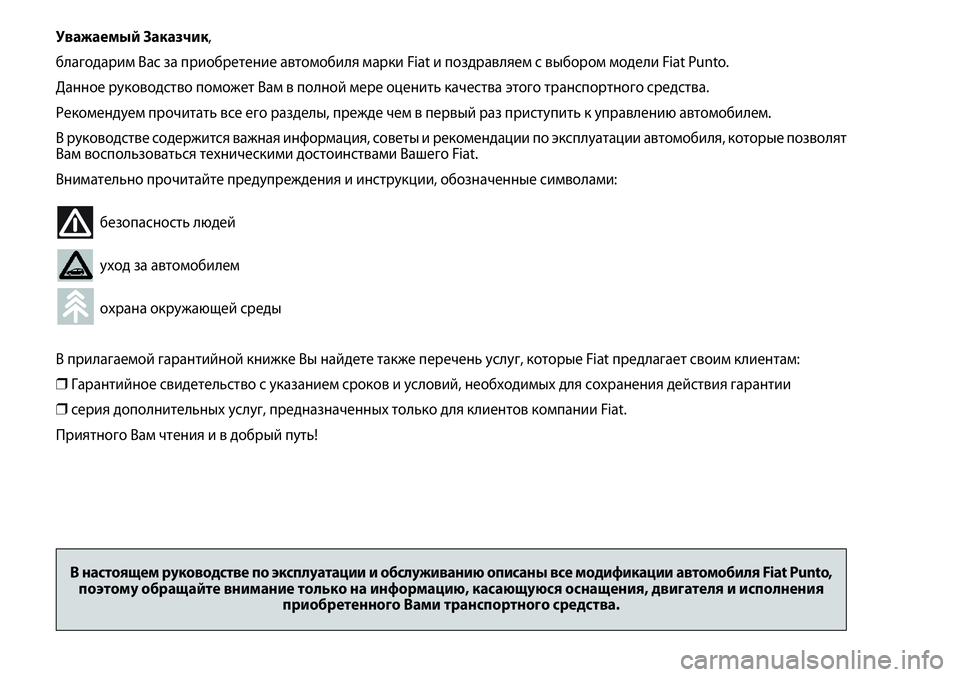

Уважаемый Заказчик,
благодарим Вас за приобретение автомобиля марки Fiat и поздравляем с выбором модели Fiat Punto.
Данное руководство поможет Вам в полной мере оценить качества этого транспортного средства.
Рекомендуем прочитать все его разделы, прежде чем в первый раз приступить к управлению автомобилем.
В руководстве содержится важная информация, советы и рекомендации по эксплуатации автомобиля, которые позволят
Вам воспользоваться техническими достоинствами Вашего Fiat.
Внимательно прочитайте предупреждения и инструкции, обозначенные символами:
безопасность людей
уход за автомобилем
охрана окружающей среды
В прилагаемой гарантийной книжке Вы найдете также перечень услуг, которые Fiat предлагает своим клиентам:
❒Гарантийное свидетельство с указанием сроков и условий, необходимых для сохранения действия гарантии
❒серия дополнительных услуг, предназначенных только для клиентов компании Fiat.
Приятного Вам чтения и в добрый путь!
В настоящем руководстве по эксплуатации и обслуживанию описаны все модификации автомобиля Fiat Punto,
поэтому обращайте внимание только на информацию, касающуюся оснащения, двигателя и исполнения
приобретенного Вами транспортного средства.

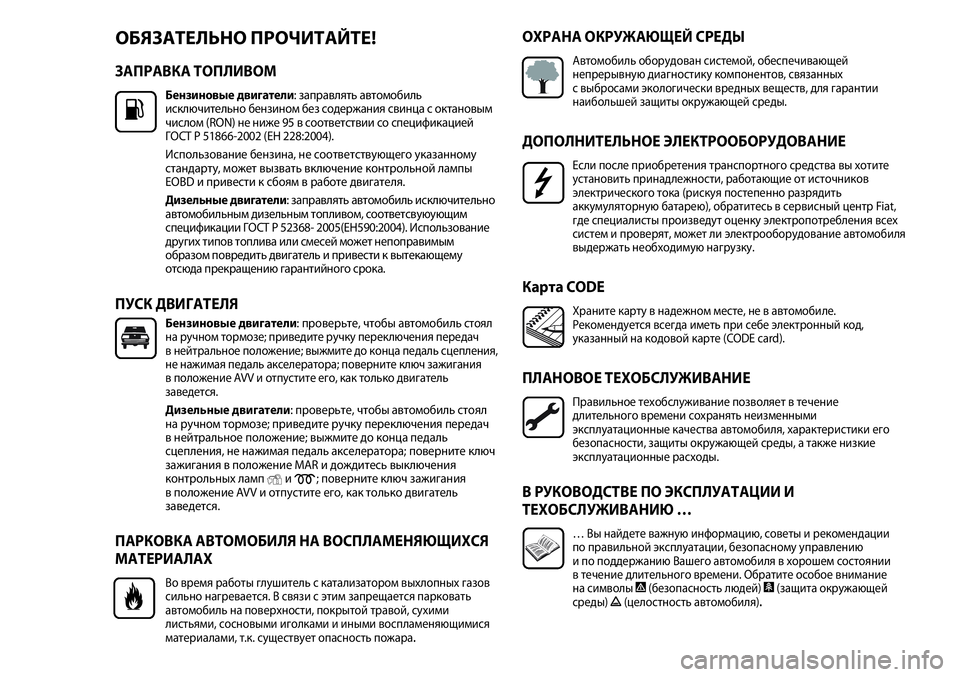

ЗАПРАВКА ТОПЛИВОМ
Бензиновые двигатели: заправлять автомобиль
исключительно бензином без содержания свинца с октановым
числом (RON) не ниже 95 в соответствии со спецификацией
ГОСТ Р 51866-2002 (ЕН 228:2004).
Использование бензина, не соответствующего указанному
стандарту, может вызвать включение контрольной лампы
EOBD и привести к сбоям в работе двигателя.
Дизельные двигатели: заправлять автомобиль исключительно
автомобильным дизельным топливом, соответсвуюующим
спецификации ГОСТ Р 52368- 2005(ЕН590:2004). Использование
других типов топлива или смесей может непоправимым
образом повредить двигатель и привести к вытекающему
отсюда прекращению гарантийного срока.
ПУСК ДВИГАТЕЛЯ
Бензиновые двигатели: проверьте, чтобы автомобиль стоял
на ручном тормозе; приведите ручку переключения передач
в нейтральное положение; выжмите до конца педаль сцепления,
не нажимая педаль акселератора; поверните ключ зажигания
в положение AVV и отпустите его, как только двигатель
заведется.
Дизельные двигатели: проверьте, чтобы автомобиль стоял
на ручном тормозе; приведите ручку переключения передач
в нейтральное положение; выжмите до конца педаль
сцепления, не нажимая педаль акселератора; поверните ключ
зажигания в положение MAR и дождитесь выключения
контрольных ламп
Yи m; поверните ключ зажигания
в положение AVV и отпустите его, как только двигатель
заведется.
ПАРКОВКА АВТОМОБИЛЯ НА ВОСПЛАМЕНЯЮЩИХСЯ
МАТЕРИАЛАХ
Во время работы глушитель с катализатором выхлопных газов
сильно нагревается. В связи с этим запрещается парковать
автомобиль на поверхности, покрытой травой, сухими
листьями, сосновыми иголками и иными воспламеняющимися
материалами, т.к. существует опасность пожара
.
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
Автомобиль оборудован системой, обеспечивающей
непрерывную диагностику компонентов, связанных
с выбросами экологически вредных веществ, для гарантии
наибольшей защиты окружающей среды.
ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ
Если после приобретения транспортного средства вы хотите
установить принадлежности, работающие от источников
электрического тока (рискуя постепенно разрядить
аккумуляторную батарею), обратитесь в сервисный центр Fiat,
где специалисты произведут оценку электропотребления всех
систем и проверят, может ли электрооборудование автомобиля
выдержать необходимую нагрузку.
Карта CODE
Храните карту в надежном месте, не в автомобиле.
Рекомендуется всегда иметь при себе электронный код,
указанный на кодовой карте (CODE card).
ПЛАНОВОЕ ТЕХОБСЛУЖИВАНИЕ
Правильное техобслуживание позволяет в течение
длительного времени сохранять неизменными
эксплуатационные качества автомобиля, характеристики его
безопасности, защиты окружающей среды, а также низкие
эксплуатационные расходы.
В РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ И
ТЕХОБСЛУЖИВАНИЮ …
… Вы найдете важную информацию, советы и рекомендации
по правильной эксплуатации, безопасному управлению
и по поддержанию Вашего автомобиля в хорошем состоянии
в течение длительного времени. Обратите особое внимание
на символы
"(безопасность людей) #(защита окружающей
среды)!(целостность автомобиля).
ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ!
K



ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
5

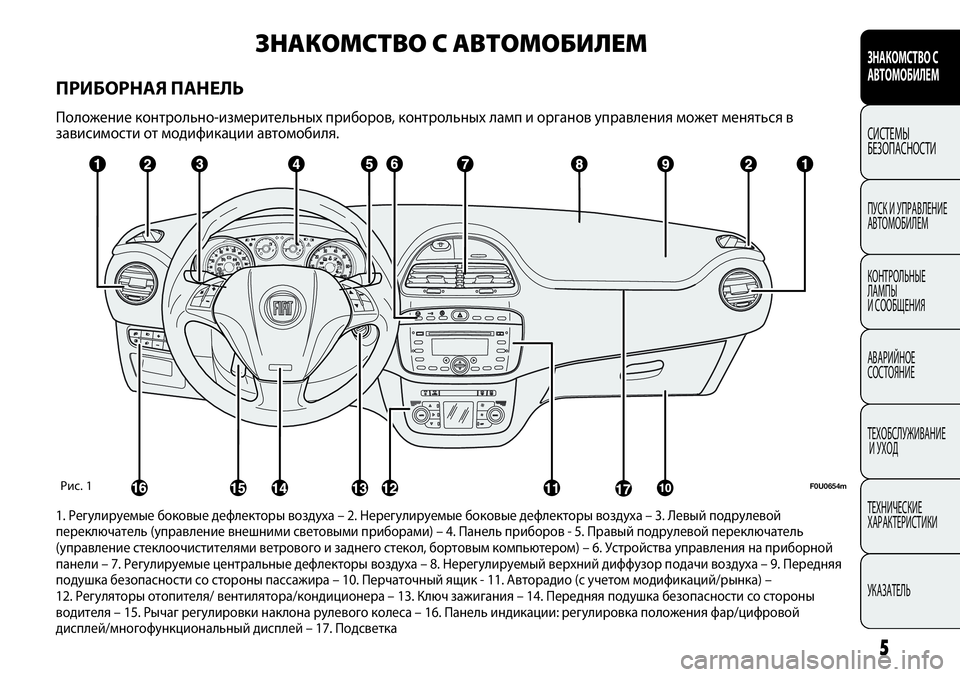

ЗНАКОМСТВО С АВТОМОБИЛЕМ
ПРИБОРНАЯ ПАНЕЛЬ
Положение контрольно-измерительных приборов, контрольных ламп и органов управления может меняться в
зависимости от модификации автомобиля.
F0U0654mРис. 1
1. Регулируемые боковые дефлекторы воздуха – 2. Нерегулируемые боковые дефлекторы воздуха – 3. Левый подрулевой
переключатель (управление внешними световыми приборами) – 4. Панель приборов - 5. Правый подрулевой переключатель
(управление стеклоочистителями ветрового и заднего стекол, бортовым компьютером) – 6. Устройства управления на приборной
панели – 7. Регулируемые центральные дефлекторы воздуха – 8. Нерегулируемый верхний диффузор подачи воздуха – 9. Передняя
подушка безопасности со стороны пассажира – 10. Перчаточный ящик - 11. Авторадио (с учетом модификаций/рынка) –
12. Регуляторы отопителя вентилятора/кондиционера – 13. Ключ зажигания – 14. Передняя подушка безопасности со стороны
водителя – 15. Рычаг регулировки наклона рулевого колеса – 16. Панель индикации: регулировка положения фар/цифровой
дисплей/многофункциональный дисплей – 17. Подсветка

ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
6

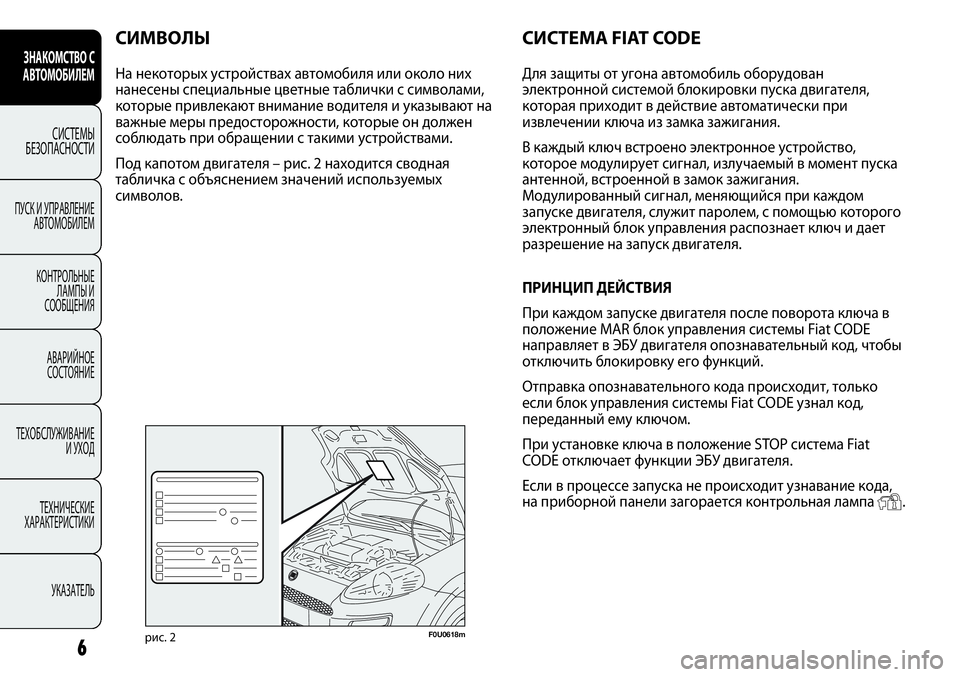

СИСТЕМА FIAT CODE
Для защиты от угона автомобиль оборудован
электронной системой блокировки пуска двигателя,
которая приходит в действие автоматически при
извлечении ключа из замка зажигания.
В каждый ключ встроено электронное устройство,
которое модулирует сигнал, излучаемый в момент пуска
антенной, встроенной в замок зажигания.
Модулированный сигнал, меняющийся при каждом
запуске двигателя, служит паролем, с помощью которого
электронный блок управления распознает ключ и дает
разрешение на запуск двигателя.
ПРИНЦИП ДЕЙСТВИЯ
При каждом запуске двигателя после поворота ключа в
положение MAR блок управления системы Fiat CODE
направляет в ЭБУ двигателя опознавательный код, чтобы
отключить блокировку его функций.
Отправка опознавательного кода происходит, только
если блок управления системы Fiat CODE узнал код,
переданный ему ключом.
При установке ключа в положение STOP система Fiat
CODE отключает функции ЭБУ двигателя.
Если в процессе запуска не происходит узнавание кода,
на приборной панели загорается контрольная лампа
Y.
СИМВОЛЫ
На некоторых устройствах автомобиля или около них
нанесены специальные цветные таблички с символами,
которые привлекают внимание водителя и указывают на
важные меры предосторожности, которые он должен
соблюдать при обращении с такими устройствами.
Под капотом двигателя – рис. 2 находится сводная
табличка с объяснением значений используемых
символов.
F0U0618mрис. 2

ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
7

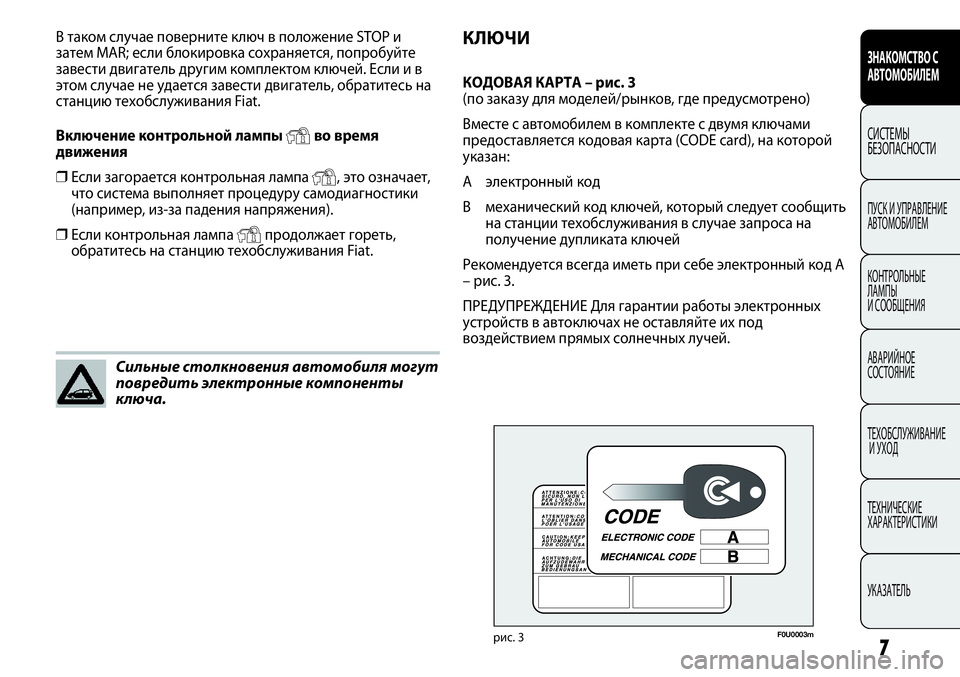

КЛЮЧИ
КОДОВАЯ КАРТА – рис. 3
(по заказу для моделей/рынков, где предусмотрено)
Вместе с автомобилем в комплекте с двумя ключами
предоставляется кодовая карта (CODE card), на которой
указан:
A электронный код
B механический код ключей, который следует сообщить
на станции техобслуживания в случае запроса на
получение дупликата ключей
Рекомендуется всегда иметь при себе электронный код A
– рис. 3.
ПРЕДУПРЕЖДЕНИЕ Для гарантии работы электронных
устройств в автоключах не оставляйте их под
воздействием прямых солнечных лучей. В таком случае поверните ключ в положение STOP и
затем MAR; если блокировка сохраняется, попробуйте
завести двигатель другим комплектом ключей. Если и в
этом случае не удается завести двигатель, обратитесь на
станцию техобслуживания Fiat.
Включение контрольной лампы
Yво время
движения
❒Если загорается контрольная лампа Y, это означает,
что система выполняет процедуру самодиагностики
(например, из-за падения напряжения).
❒Если контрольная лампа Yпродолжает гореть,
обратитесь на станцию техобслуживания Fiat.
Сильные столкновения автомобиля могут
повредить электронные компоненты
ключа.
F0U0003mрис. 3

F0U0004mрис. 4

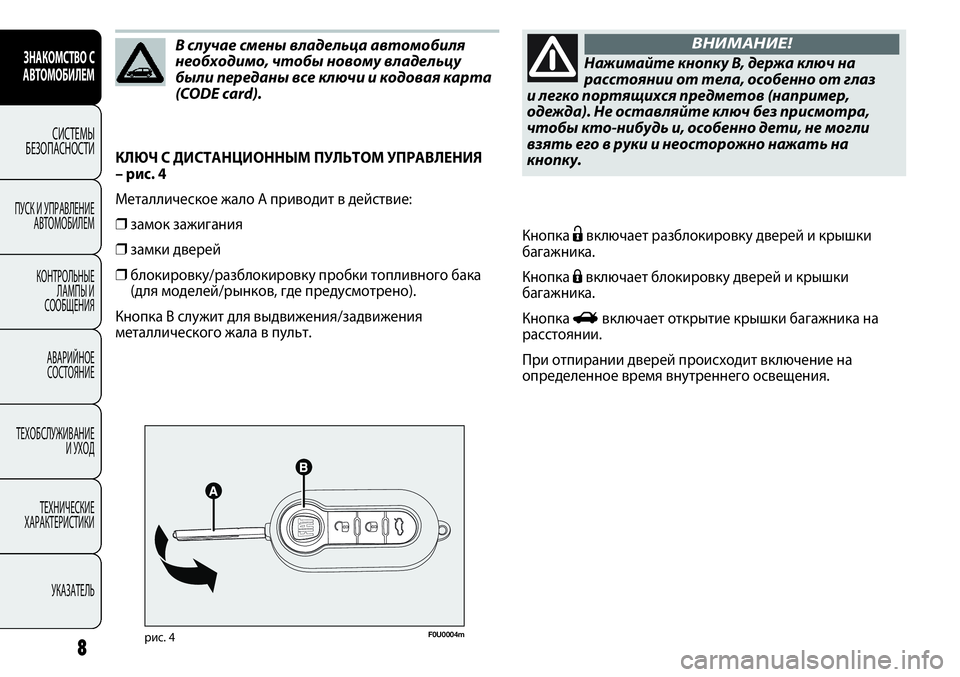

КЛЮЧ С ДИСТАНЦИОННЫМ ПУЛЬТОМ УПРАВЛЕНИЯ
– рис. 4
Металлическое жало A приводит в действие:
❒замок зажигания
❒замки дверей
❒блокировку/разблокировку пробки топливного бака
(для моделей/рынков, где предусмотрено).
Кнопка B служит для выдвижения/задвижения
металлического жала в пульт.
В случае смены владельца автомобиля
необходимо, чтобы новому владельцу
были переданы все ключи и кодовая карта
(CODE card).
Нажимайте кнопку B, держа ключ на
расстоянии от тела, особенно от глаз
и легко портящихся предметов (например,
одежда). Не оставляйте ключ без присмотра,
чтобы кто-нибудь и, особенно дети, не могли
взять его в руки и неосторожно нажать на
кнопку.
ВНИМАНИЕ!
Кнопка Ëвключает разблокировку дверей и крышки
багажника.
Кнопка Áвключает блокировку дверей и крышки
багажника.
Кнопка
Rвключает открытие крышки багажника на
расстоянии.
При отпирании дверей происходит включение на
определенное время внутреннего освещения.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
8
