lock FIAT PUNTO 2012 Руководство по эксплуатации и техобслуживанию (in Russian)

Тип ключа
Механический ключ
Ключ с пультомдистанционного управления
Вспыхивание указателей
поворота (только при
наличии ключа с пультом ДУ)
Лампа охранной сигнализации

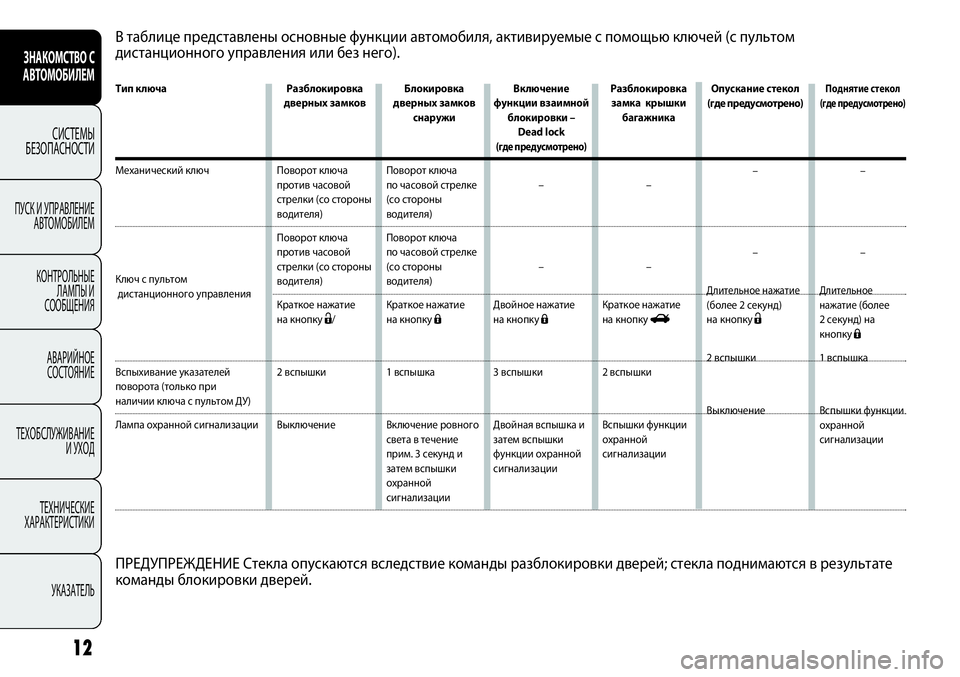

В таблице представлены основные функции автомобиля, активируемые с помощью ключей (с пультом
дистанционного управления или без него).
Разблокировка
дверных замков
Поворот ключа
против часовой
стрелки (со стороны
водителя)
Поворот ключа
против часовой
стрелки (со стороны
водителя)
Краткое нажатие
на кнопку
Ë/
2 вспышки
ВыключениеБлокировка
дверных замков
снаружи
Поворот ключа
по часовой стрелке
(со стороны
водителя)
Поворот ключа
по часовой стрелке
(со стороны
водителя)
Краткое нажатие
на кнопку Á
1 вспышка
Включение ровного
света в течение
прим. 3 секунд и
затем вспышки
охранной
сигнализацииВключение
функции взаимной
блокировки –
Dead lock
(где предусмотрено)
–
–
Двойное нажатие
на кнопку
Á
3 вспышки
Двойная вспышка и
затем вспышки
функции охранной
сигнализацииРазблокировка
замка крышки
багажника
–
–
Краткое нажатие
на кнопку
R
2 вспышки
Вспышки функции
охранной
сигнализацииОпускание стекол
(где предусмотрено)
–
–
Длительное нажатие(более 2 секунд)
на кнопку Ë
2 вспышки
Выключение
Поднятие стекол
(где предусмотрено)
–
–
Длительное
нажатие (более
2 секунд) на
кнопку
Á
1 вспышка
Вспышки функции
охранной
сигнализации
ПРЕДУПРЕЖДЕНИЕ Стекла опускаются вследствие команды разблокировки дверей; стекла поднимаются в результате
команды блокировки дверей.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
12

80

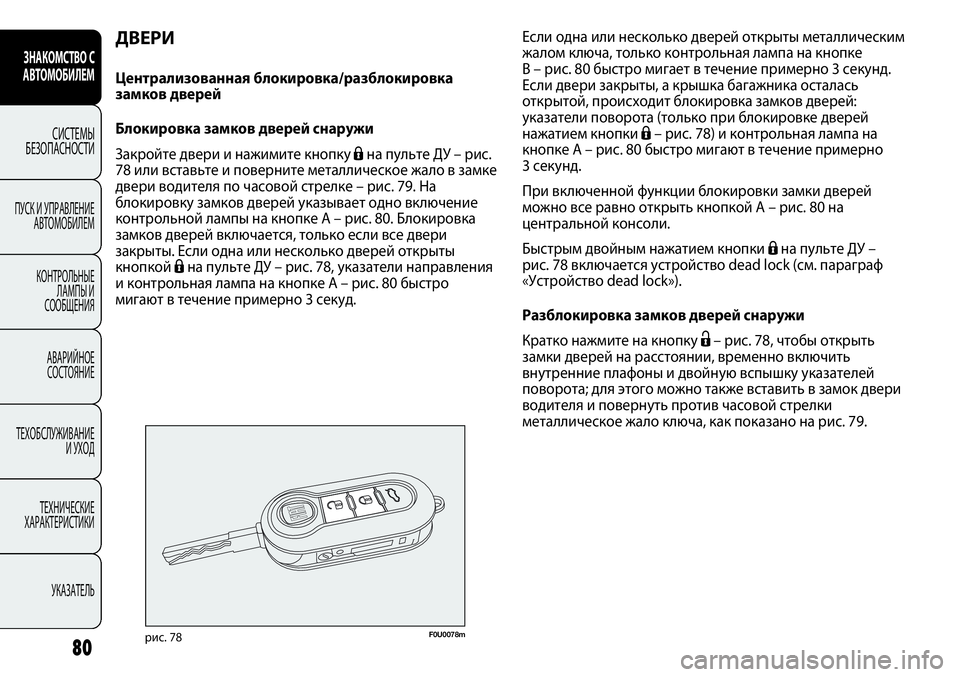

ДВЕРИ
Централизованная блокировка/разблокировка
замков дверей
Блокировка замков дверей снаружи
Закройте двери и нажимите кнопку Áна пульте ДУ – рис.
78 или вставьте и поверните металлическое жало в замке
двери водителя по часовой стрелке – рис. 79. На
блокировку замков дверей указывает одно включение
контрольной лампы на кнопке A – рис. 80. Блокировка
замков дверей включается, только если все двери
закрыты. Если одна или несколько дверей открыты
кнопкой Áна пульте ДУ – рис. 78, указатели направления
и контрольная лампа на кнопке А – рис. 80 быстро
мигают в течение примерно 3 секуд.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0U0078mрис. 78
Если одна или несколько дверей открыты металлическим
жалом ключа, только контрольная лампа на кнопке
В – рис. 80 быстро мигает в течение примерно 3 секунд.
Если двери закрыты, а крышка багажника осталась
открытой, происходит блокировка замков дверей:
указатели поворота (только при блокировке дверей
нажатием кнопки Á– рис. 78) и контрольная лампа на
кнопке A – рис. 80 быстро мигают в течение примерно
3 секунд.
При включенной функции блокировки замки дверей
можно все равно открыть кнопкой А – рис. 80 на
центральной консоли.
Быстрым двойным нажатием кнопки Áна пульте ДУ –
рис. 78 включается устройство dead lock (см. параграф
«Устройство dead lock»).
Разблокировка замков дверей снаружи
Кратко нажмите на кнопку Ë– рис. 78, чтобы открыть
замки дверей на расстоянии, временно включить
внутренние плафоны и двойную вспышку указателей
поворота; для этого можно также вставить в замок двери
водителя и повернуть против часовой стрелки
металлическое жало ключа, как показано на рис. 79.

82
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

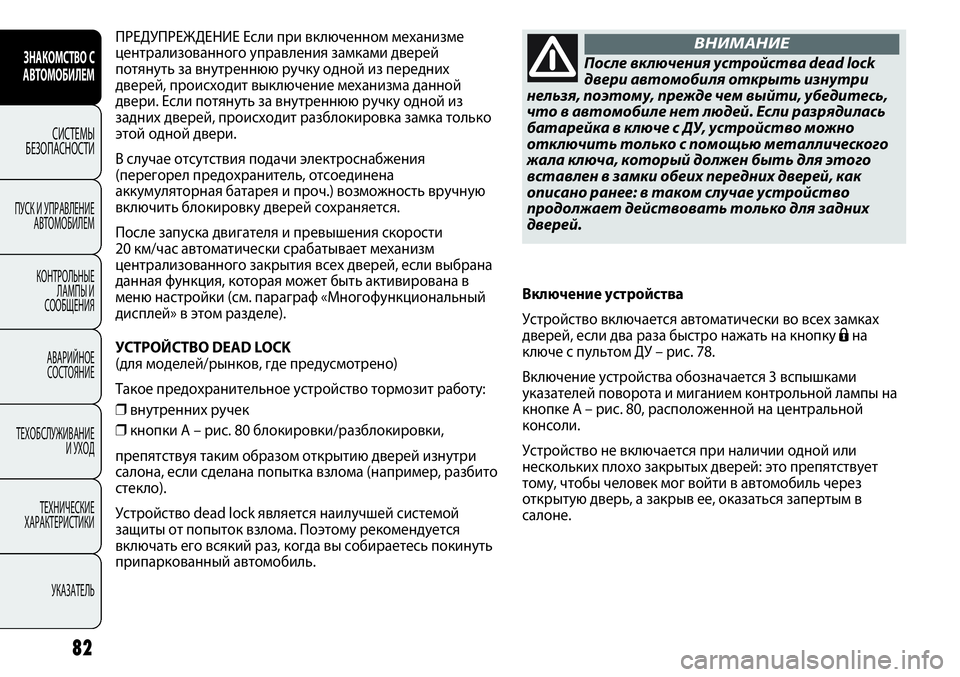

ПРЕДУПРЕЖДЕНИЕ Если при включенном механизме
централизованного управления замками дверей
потянуть за внутреннюю ручку одной из передних
дверей, происходит выключение механизма данной
двери. Если потянуть за внутреннюю ручку одной из
задних дверей, происходит разблокировка замка только
этой одной двери.
В случае отсутствия подачи электроснабжения
(перегорел предохранитель, отсоединена
аккумуляторная батарея и проч.) возможность вручную
включить блокировку дверей сохраняется.
После запуска двигателя и превышения скорости
20 км/час автоматически срабатывает механизм
централизованного закрытия всех дверей, если выбрана
данная функция, которая может быть активирована в
меню настройки (см. параграф «Многофункциональный
дисплей» в этом разделе).
УСТРОЙСТВО DEAD LOCK
(для моделей/рынков, где предусмотрено)
Такое предохранительное устройство тормозит работу:
❒внутренних ручек
❒кнопки A – рис. 80 блокировки/разблокировки,
препятствуя таким образом открытию дверей изнутри
салона, если сделана попытка взлома (например, разбито
стекло).
Устройство dead lock является наилучшей системой
защиты от попыток взлома. Поэтому рекомендуется
включать его всякий раз, когда вы собираетесь покинуть
припаркованный автомобиль.
После включения устройства dead lock
двери автомобиля открыть изнутри
нельзя, поэтому, прежде чем выйти, убедитесь,
что в автомобиле нет людей. Если разрядилась
батарейка в ключе с ДУ, устройство можно
отключить только с помощью металлического
жала ключа, который должен быть для этого
вставлен в замки обеих передних дверей, как
описано ранее: в таком случае устройство
продолжает действовать только для задних
дверей.
ВНИМАНИЕ
Включение устройства
Устройство включается автоматически во всех замках
дверей, если два раза быстро нажать на кнопку Áна
ключе с пультом ДУ – рис. 78.
Включение устройства обозначается 3 вспышками
указателей поворота и миганием контрольной лампы на
кнопке A – рис. 80, расположенной на центральной
консоли.
Устройство не включается при наличии одной или
нескольких плохо закрытых дверей: это препятствует
тому, чтобы человек мог войти в автомобиль через
открытую дверь, а закрыв ее, оказаться запертым в
салоне.

199
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
7,5
7,5
5
5
5
10
5
20
20
20
20
5
5
7,5 1 (*)
8 (*)
8
13
2 (*)
5
11
4
6
14
7
12
3
10
СВОДНАЯ ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ
Блок на панели приборов рис. 185
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ НОМИНАЛ, А
Правая фара ближнего света
Левая фара ближнего света
Корректор положения фар
Питание INT/A катушек дистанционного управления на блоке предохранителей
двигателя и катушек дистанционного управления на блоке бортового компьютера
Лампа переднего плафона, лампа заднего плафона, лампы подсветки на солнцезащитных козырьках,
фонари на дверях, фонарь освещения багажника, лампа подсветки отделения на панели приборов
Питание + батарея системы диагностики EOBD, блока управления автоматической системы климат-
контроль, звуковой аварийной сирены, автомобильного приемника, блока управления Blue&Me™
Питание для панели приборов, выключателя на тормозной педали
(контакт обычно закрытый), лампы третьего стоп-сигнала
Приводы блокировки/разблокировки дверей, приводы включения общей блокировки
дверей dead lock, привод разблокировки двери багажного отделения
Электрический насос омывателей ветрового и заднего стекла
Привод электроподъемника стекла передней двери со стороны водителя
Привод электроподъемника стекла передней двери со стороны пассажира
Питание для освещения приборной панели, блока управления парковочными радарами,
системы контроля давления в шинах, привода электрических зеркал внешнего вида,
датчика дождя, панели управления люком на крыше, розетки my-port,
внутреннего электрохромного зеркала
Панель контрольно-измерительных приборов
Питание выключателя тормозной педали (контакт обычно закрытый), выключателя на педали
сцепления, блока внутреннего обогрева, панели Blue&Me™, системы для автомобильного
приемника, панели стабилизатора напряжения, фонаря заднего хода на заднем бампере,
датчика воды на фильтре дизельного топлива, панели свечей предпускового подогрева, датчика
на усилителе тормозов, катушек дистанционного управления на панели предохранителей
моторного отсека, дебиметра
(*) Предохранитель только в некоторых моделях.

259
ЗНАКОМСТВО
С АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

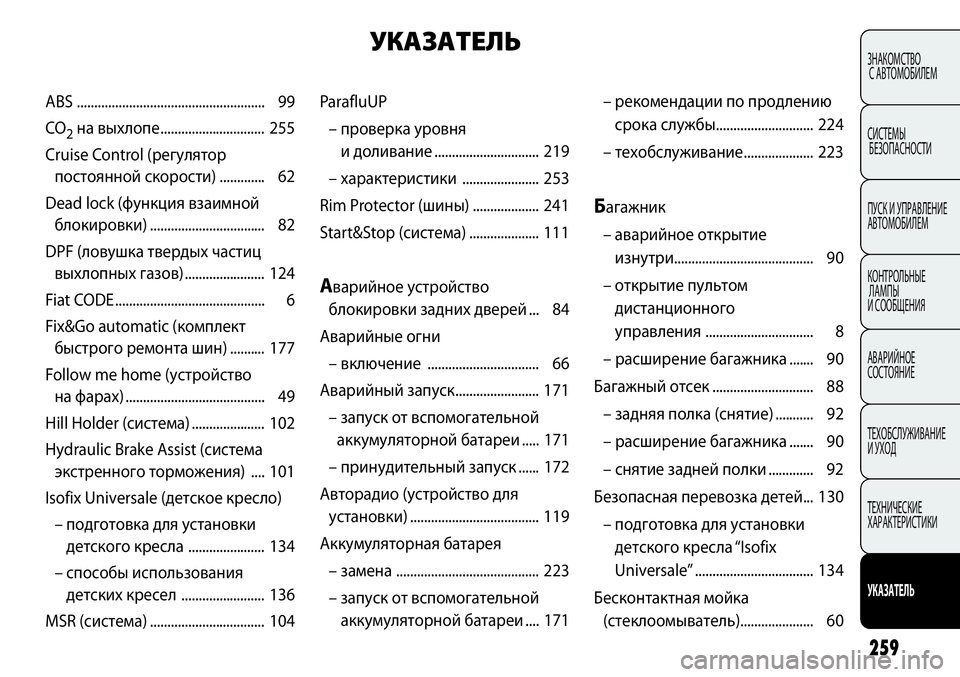

ParafluUP
– проверка уровня
и доливание.............................. 219
– характеристики ...................... 253
Rim Protector (шины)................... 241
Start&Stop (система).................... 111
Аварийное устройство
блокировки задних дверей ... 84
Аварийные огни
– включение ................................ 66
Аварийный запуск........................ 171
– запуск от вспомогательной
аккумуляторной батареи ..... 171
– принудительный запуск ...... 172
Авторадио (устройство для
установки)..................................... 119
Аккумуляторная батарея
– замена ......................................... 223
– запуск от вспомогательной
аккумуляторной батареи .... 171– рекомендации по продлению
срока службы............................ 224
– техобслуживание.................... 223
Багажник
– аварийное открытие
изнутри........................................ 90
– открытие пультом
дистанционного
управления ............................... 8
– расширение багажника ....... 90
Багажный отсек............................. 88
– задняя полка (снятие) ........... 92
– расширение багажника ....... 90
– снятие задней полки ............. 92
Безопасная перевозка детей... 130
– подготовка для установки
детского кресла “Isofix
Universale”.................................. 134
Бесконтактная мойка
(стеклоомыватель)..................... 60 ABS ...................................................... 99
CO
2на выхлопе.............................. 255
Cruise Control (регулятор
постоянной скорости)............. 62
Dead lock (функция взаимной
блокировки)................................. 82
DPF (ловушка твердых частиц
выхлопных газов)....................... 124
Fiat CODE........................................... 6
Fix&Go automatic (комплект
быстрого ремонта шин).......... 177
Follow me home (устройство
на фарах)........................................ 49
Hill Holder (система)..................... 102
Hydraulic Brake Assist (система
экстренного торможения) .... 101
Isofix Universale (детское кресло)
– подготовка для установки
детского кресла ...................... 134
– способы использования
детских кресел ........................ 136
MSR (система)................................. 104
УКАЗАТЕЛЬ

268
ЗНАКОМСТВО
С АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

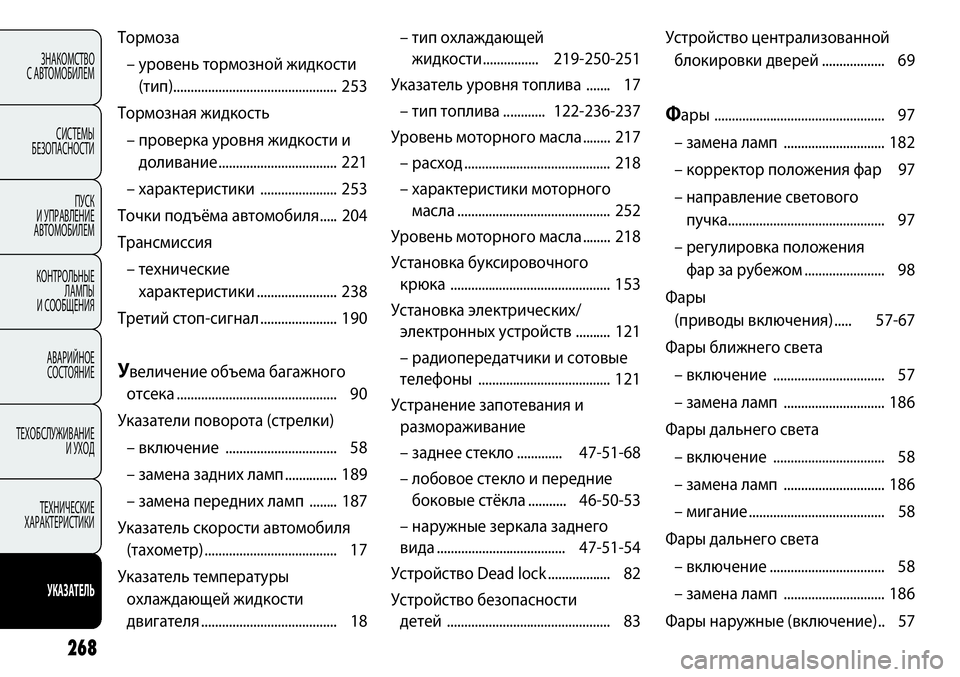

Тормоза
– уровень тормозной жидкости
(тип)............................................... 253
Тормозная жидкость
– проверка уровня жидкости и
доливание.................................. 221
– характеристики ...................... 253
Точки подъёма автомобиля..... 204
Трансмиссия
– технические
характеристики....................... 238
Третий стоп-сигнал...................... 190
Увеличение объема багажного
отсека.............................................. 90
Указатели поворота (стрелки)
– включение ................................ 58
– замена задних ламп ............... 189
– замена передних ламп ........ 187
Указатель скорости автомобиля
(тахометр)...................................... 17
Указатель температуры
охлаждающей жидкости
двигателя....................................... 18– тип охлаждающей
жидкости................219-250-251
Указатель уровня топлива ....... 17
– тип топлива............122-236-237
Уровень моторного масла ........ 217
– расход.......................................... 218
– характеристики моторного
масла............................................ 252
Уровень моторного масла ........ 218
Установка буксировочного
крюка .............................................. 153
Установка электрических/
электронных устройств .......... 121
– радиопередатчики и сотовые
телефоны ...................................... 121
Устранение запотевания и
размораживание
– заднее стекло.............47-51-68
– лобовое стекло и передние
боковые стёкла...........46-50-53
– наружные зеркала заднего
вида .....................................47-51-54
Устройство Dead lock .................. 82
Устройство безопасности
детей ............................................... 83Устройство централизованной
блокировки дверей.................. 69
Фары ................................................. 97
– замена ламп ............................. 182
– корректор положения фар 97
– направление светового
пучка............................................. 97
– регулировка положения
фар за рубежом....................... 98
Фары
(приводы включения) ..... 57-67
Фары ближнего света
– включение ................................ 57
– замена ламп ............................. 186
Фары дальнего света
– включение ................................ 58
– замена ламп ............................. 186
– мигание....................................... 58
Фары дальнего света
– включение................................. 58
– замена ламп ............................. 186
Фары наружные (включение).. 57
