FIAT PUNTO 2014 Betriebsanleitung (in German)

127
IM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGENSICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN

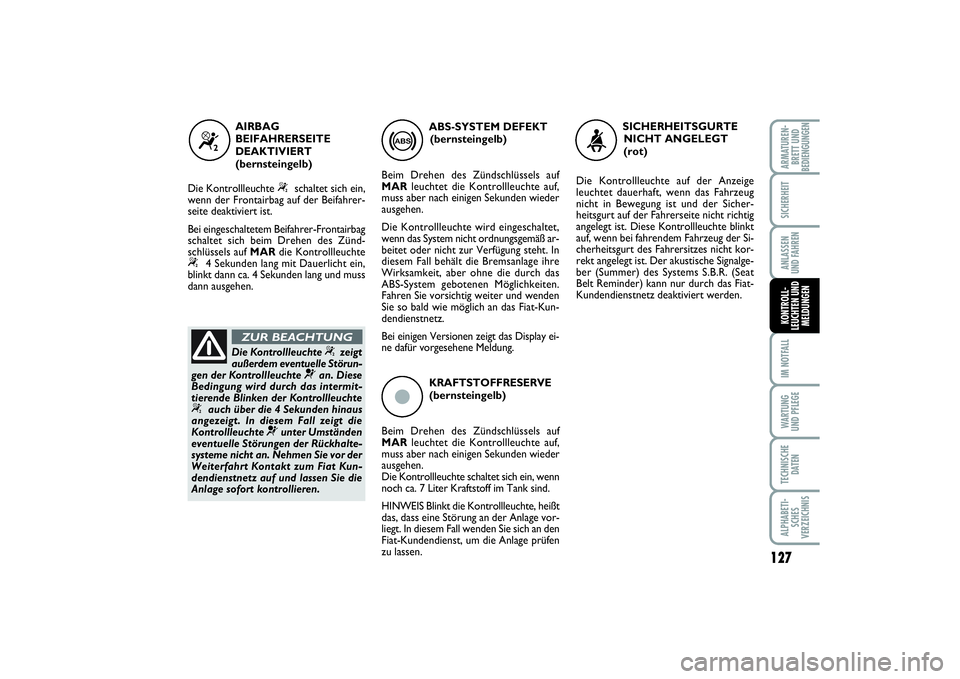

ç
KRAFTSTOFFRESERVE
(bernsteingelb)
Beim Drehen des Zündschlüssels auf
MARleuchtet die Kontrollleuchte auf,
muss aber nach einigen Sekunden wieder
ausgehen.
Die Kontrollleuchte schaltet sich ein, wenn
noch ca. 7 Liter Kraftstoff im Tank sind.
HINWEIS Blinkt die Kontrollleuchte, heißt
das, dass eine Störung an der Anlage vor-
liegt. In diesem Fall wenden Sie sich an den
Fiat-Kundendienst, um die Anlage prüfen
zu lassen.ABS-SYSTEM DEFEKT
(bernsteingelb)
Beim Drehen des Zündschlüssels auf
MARleuchtet die Kontrollleuchte auf,
muss aber nach einigen Sekunden wieder
ausgehen.
Die Kontrollleuchte wird eingeschaltet,
wenn das System nicht ordnungsgemäß ar-
beitet oder nicht zur Verfügung steht. In
diesem Fall behält die Bremsanlage ihre
Wirksamkeit, aber ohne die durch das
ABS-System gebotenen Möglichkeiten.
Fahren Sie vorsichtig weiter und wenden
Sie so bald wie möglich an das Fiat-Kun-
dendienstnetz.
Bei einigen Versionen zeigt das Display ei-
ne dafür vorgesehene Meldung.
>
“
AIRBAG
BEIFAHRERSEITE
DEAKTIVIERT
(bernsteingelb)
Die Kontrollleuchte
“
schaltet sich ein,
wenn der Frontairbag auf der Beifahrer-
seite deaktiviert ist.
Bei eingeschaltetem Beifahrer-Frontairbag
schaltet sich beim Drehen des Zünd-
schlüssels auf MARdie Kontrollleuchte
“
4 Sekunden lang mit Dauerlicht ein,
blinkt dann ca. 4 Sekunden lang und muss
dann ausgehen.
Die Kontrollleuchte
“
zeigt
außerdem eventuelle Störun-
gen der Kontrollleuchte
¬
an. Diese
Bedingung wird durch das intermit-
tierende Blinken der Kontrollleuchte
“
auch über die 4 Sekunden hinaus
angezeigt. In diesem Fall zeigt die
Kontrollleuchte
¬
unter Umständen
eventuelle Störungen der Rückhalte-
systeme nicht an. Nehmen Sie vor der
Weiterfahrt Kontakt zum Fiat Kun-
dendienstnetz auf und lassen Sie die
Anlage sofort kontrollieren.
ZUR BEACHTUNG
SICHERHEITSGURTE
NICHT ANGELEGT
(rot)
Die Kontrollleuchte auf der Anzeige
leuchtet dauerhaft, wenn das Fahrzeug
nicht in Bewegung ist und der Sicher-
heitsgurt auf der Fahrerseite nicht richtig
angelegt ist. Diese Kontrollleuchte blinkt
auf, wenn bei fahrendem Fahrzeug der Si-
cherheitsgurt des Fahrersitzes nicht kor-
rekt angelegt ist. Der akustische Signalge-
ber (Summer) des Systems S.B.R. (Seat
Belt Reminder) kann nur durch das Fiat-
Kundendienstnetz deaktiviert werden.
<
121-132 PUNTO POP 1ed D 30/08/13 09.27 Pagina 127

128IM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN
SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN

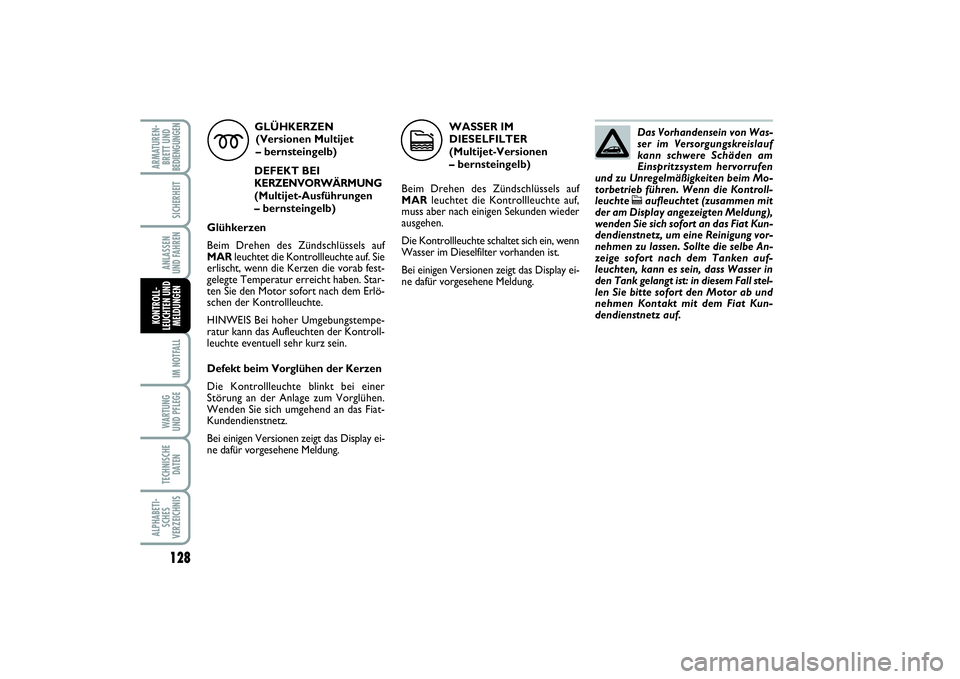

GLÜHKERZEN
(Versionen Multijet
– bernsteingelb)
DEFEKT BEIKERZENVORWÄRMUNG (Multijet-Ausführungen
– bernsteingelb)
Glühkerzen
Beim Drehen des Zündschlüssels auf
MARleuchtet die Kontrollleuchte auf. Sie
erlischt, wenn die Kerzen die vorab fest-
gelegte Temperatur erreicht haben. Star-
ten Sie den Motor sofort nach dem Erlö-
schen der Kontrollleuchte.
HINWEIS Bei hoher Umgebungstempe-
ratur kann das Aufleuchten der Kontroll-
leuchte eventuell sehr kurz sein.
Defekt beim Vorglühen der Kerzen
Die Kontrollleuchte blinkt bei einer
Störung an der Anlage zum Vorglühen.
Wenden Sie sich umgehend an das Fiat-
Kundendienstnetz.
Bei einigen Versionen zeigt das Display ei-
ne dafür vorgesehene Meldung.
m
WASSER IM
DIESELFILTER
(Multijet-Versionen
– bernsteingelb)
Beim Drehen des Zündschlüssels auf
MARleuchtet die Kontrollleuchte auf,
muss aber nach einigen Sekunden wieder
ausgehen.
Die Kontrollleuchte schaltet sich ein, wenn
Wasser im Dieselfilter vorhanden ist.
Bei einigen Versionen zeigt das Display ei-
ne dafür vorgesehene Meldung.
c
Das Vorhandensein von Was-
ser im Versorgungskreislauf
kann schwere Schäden am
Einspritzsystem hervorrufen
und zu Unregelmäßigkeiten beim Mo-
torbetrieb führen. Wenn die Kontroll-
leuchte c
aufleuchtet (zusammen mit
der am Display angezeigten Meldung),
wenden Sie sich sofort an das Fiat Kun-
dendienstnetz, um eine Reinigung vor-
nehmen zu lassen. Sollte die selbe An-
zeige sofort nach dem Tanken auf-
leuchten, kann es sein, dass Wasser in
den Tank gelangt ist: in diesem Fall stel-
len Sie bitte sofort den Motor ab und
nehmen Kontakt mit dem Fiat Kun-
dendienstnetz auf.
121-132 PUNTO POP 1ed D 30/08/13 09.27 Pagina 128

129
IM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGENSICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN

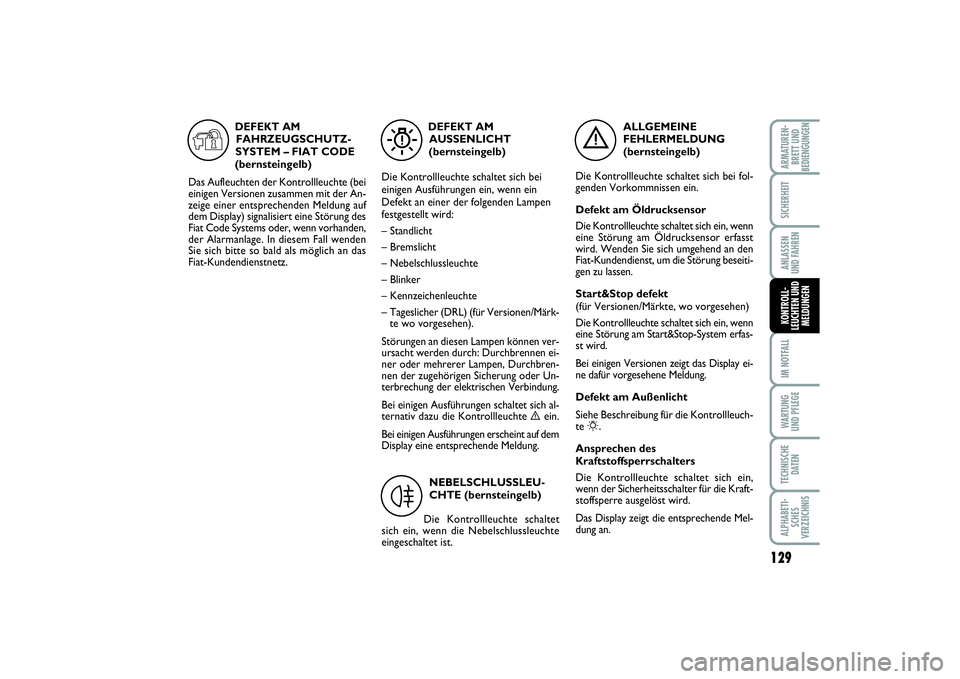

ALLGEMEINE
FEHLERMELDUNG
(bernsteingelb)
Die Kontrollleuchte schaltet sich bei fol-
genden Vorkommnissen ein.
Defekt am Öldrucksensor
Die Kontrollleuchte schaltet sich ein, wenn
eine Störung am Öldrucksensor erfasst
wird. Wenden Sie sich umgehend an den
Fiat-Kundendienst, um die Störung beseiti-
gen zu lassen.
Start&Stop defekt
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn
eine Störung am Start&Stop-System erfas-
st wird.
Bei einigen Versionen zeigt das Display ei-
ne dafür vorgesehene Meldung.
Defekt am Außenlicht
Siehe Beschreibung für die Kontrollleuch-
te
6
.
Ansprechen des
Kraftstoffsperrschalters
Die Kontrollleuchte schaltet sich ein,
wenn der Sicherheitsschalter für die Kraft-
stoffsperre ausgelöst wird.
Das Display zeigt die entsprechende Mel-
dung an.
è
DEFEKT AM
AUSSENLICHT
(bernsteingelb)
Die Kontrollleuchte schaltet sich bei
einigen Ausführungen ein, wenn ein
Defekt an einer der folgenden Lampen
festgestellt wird:
– Standlicht
– Bremslicht
– Nebelschlussleuchte
– Blinker
– Kennzeichenleuchte
– Tageslicher (DRL) (für Versionen/Märk-
te wo vorgesehen).
Störungen an diesen Lampen können ver-
ursacht werden durch: Durchbrennen ei-
ner oder mehrerer Lampen, Durchbren-
nen der zugehörigen Sicherung oder Un-
terbrechung der elektrischen Verbindung.
Bei einigen Ausführungen schaltet sich al-
ternativ dazu die Kontrollleuchte èein.
Bei einigen Ausführungen erscheint auf dem
Display eine entsprechende Meldung.
W
NEBELSCHLUSSLEU-
CHTE (bernsteingelb)
Die Kontrollleuchte schaltet
sich ein, wenn die Nebelschlussleuchte
eingeschaltet ist.
4
DEFEKT AM
FAHRZEUGSCHUTZ-
SYSTEM – FIAT CODE
(bernsteingelb)
Das Aufleuchten der Kontrollleuchte (bei
einigen Versionen zusammen mit der An-
zeige einer entsprechenden Meldung auf
dem Display) signalisiert eine Störung des
Fiat Code Systems oder, wenn vorhanden,
der Alarmanlage. In diesem Fall wenden
Sie sich bitte so bald als möglich an das
Fiat-Kundendienstnetz.
Y
121-132 PUNTO POP 1ed D 30/08/13 09.28 Pagina 129

130IM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN
SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN

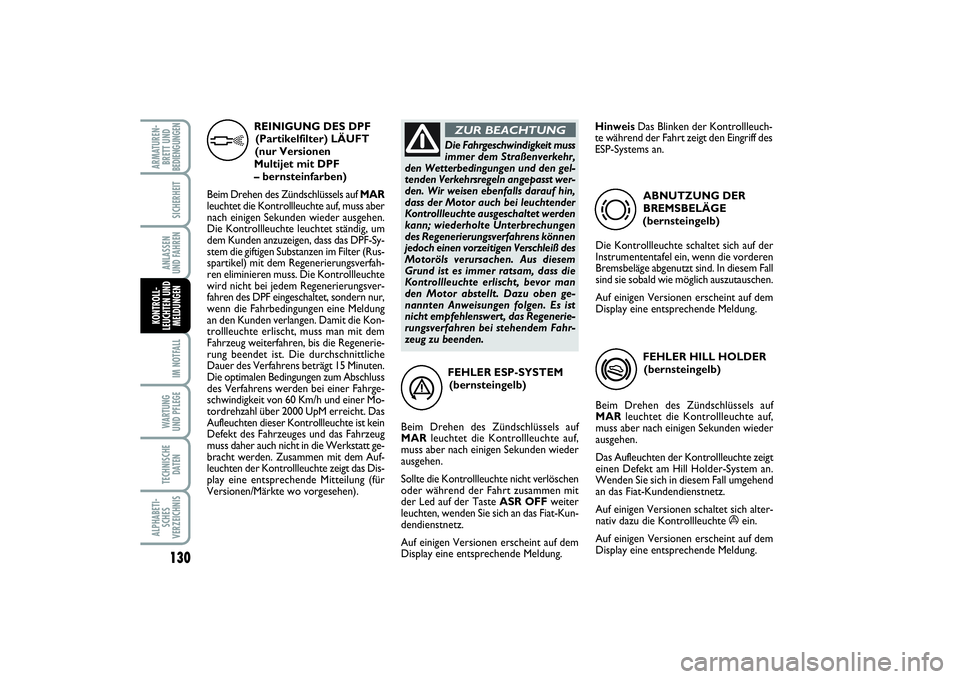

FEHLER ESP-SYSTEM
(bernsteingelb)
Beim Drehen des Zündschlüssels auf
MARleuchtet die Kontrollleuchte auf,
muss aber nach einigen Sekunden wieder
ausgehen.
Sollte die Kontrollleuchte nicht verlöschen
oder während der Fahrt zusammen mit
der Led auf der Taste ASR OFFweiter
leuchten, wenden Sie sich an das Fiat-Kun-
dendienstnetz.
Auf einigen Versionen erscheint auf dem
Display eine entsprechende Meldung.
á
FEHLER HILL HOLDER
(bernsteingelb)
Beim Drehen des Zündschlüssels auf
MARleuchtet die Kontrollleuchte auf,
muss aber nach einigen Sekunden wieder
ausgehen.
Das Aufleuchten der Kontrollleuchte zeigt
einen Defekt am Hill Holder-System an.
Wenden Sie sich in diesem Fall umgehend
an das Fiat-Kundendienstnetz.
Auf einigen Versionen schaltet sich alter-
nativ dazu die Kontrollleuchte
á
ein.
Auf einigen Versionen erscheint auf dem
Display eine entsprechende Meldung.
*
ABNUTZUNG DER
BREMSBELÄGE
(bernsteingelb)
Die Kontrollleuchte schaltet sich auf der
Instrumententafel ein, wenn die vorderen
Bremsbeläge abgenutzt sind. In diesem Fall
sind sie sobald wie möglich auszutauschen.
Auf einigen Versionen erscheint auf dem
Display eine entsprechende Meldung.
d
REINIGUNG DES DPF
(Partikelfilter) LÄUFT
(nur Versionen
Multijet mit DPF
– bernsteinfarben)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber
nach einigen Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet ständig, um
dem Kunden anzuzeigen, dass das DPF-Sy-
stem die giftigen Substanzen im Filter (Rus-
spartikel) mit dem Regenerierungsverfah-
ren eliminieren muss. Die Kontrollleuchte
wird nicht bei jedem Regenerierungsver-
fahren des DPF eingeschaltet, sondern nur,
wenn die Fahrbedingungen eine Meldung
an den Kunden verlangen. Damit die Kon-
trollleuchte erlischt, muss man mit dem
Fahrzeug weiterfahren, bis die Regenerie-
rung beendet ist. Die durchschnittliche
Dauer des Verfahrens beträgt 15 Minuten.
Die optimalen Bedingungen zum Abschluss
des Verfahrens werden bei einer Fahrge-
schwindigkeit von 60 Km/h und einer Mo-
tordrehzahl über 2000 UpM erreicht. Das
Aufleuchten dieser Kontrollleuchte ist kein
Defekt des Fahrzeuges und das Fahrzeug
muss daher auch nicht in die Werkstatt ge-
bracht werden. Zusammen mit dem Auf-
leuchten der Kontrollleuchte zeigt das Dis-
play eine entsprechende Mitteilung (für
Versionen/Märkte wo vorgesehen).
h
Die Fahrgeschwindigkeit muss
immer dem Straßenverkehr,
den Wetterbedingungen und den gel-
tenden Verkehrsregeln angepasst wer-
den. Wir weisen ebenfalls darauf hin,
dass der Motor auch bei leuchtender
Kontrollleuchte ausgeschaltet werden
kann; wiederholte Unterbrechungen
des Regenerierungsverfahrens können
jedoch einen vorzeitigen Verschleiß des
Motoröls verursachen. Aus diesem
Grund ist es immer ratsam, dass die
Kontrollleuchte erlischt, bevor man
den Motor abstellt. Dazu oben ge-
nannten Anweisungen folgen. Es ist
nicht empfehlenswert, das Regenerie-
rungsverfahren bei stehendem Fahr-
zeug zu beenden.ZUR BEACHTUNG
HinweisDas Blinken der Kontrollleuch-
te während der Fahrt zeigt den Eingriff des
ESP-Systems an.
121-132 PUNTO POP 1ed D 30/08/13 09.28 Pagina 130

131
IM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGENSICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN
EINSCHALTUNG
ELEKTRISCHE
SERVOLENKUNG
„DUALDRIVE“ (grün)
Die Anzeige CITY leuchtet auf dem Dis-
play auf, wenn die elektrische Servolen-
kung „Dualdrive“ durch Betätigung der
entsprechenden Bedientaste eingeschaltet
wird. Wenn die Taste erneut gedrückt
wird, erlischt die CITY-Anzeige.
CITY
FERNLICHT (blau)
Die Kontrollleuchte schaltet
sich beim Einschalten des Fern-
lichts ein.
1
NEBELSCHEINWERFER
(grün)
Die Kontrollleuchte schaltet sich ein,
wenn die vorderen Nebelscheinwerfer
eingeschaltet werden.
5
FAHRTRICHTUNG-
SANZEIGER LINKS
(grün – intermittierend)
Die Kontrollleuchte schaltet sich ein,
wenn der Bedienhebel der Fahrtrich-
tungsanzeiger (Blinker) nach unten ge-
schoben wird, oder zusammen mit dem
rechten Blinker, wenn die Warnblinker-
taste gedrückt wird.
F
FAHRTRICHTUNGS-
ANZEIGER RECHTS
(grün – intermittierend)
Die Kontrollleuchte schaltet sich ein,
wenn der Bedienhebel für die Fahrtrich-
tungsanzeiger (Blinker) nach oben ge-
schoben wird oder, zusammen mit dem
linken Blinker, wenn die Warnblinklicht-
taste gedrückt wird.
D
STAND- UND
ABBLENDLICHT (grün)
FOLLOW ME HOME
(grün)
Standlicht und Abblendlicht
Die Kontrollleuchte schaltet sich ein,
wenn das Stand- oder Abblendlicht einge-
schaltet wird.
Follow me home
Die Kontrollleuchte schaltet sich ein,
wenn diese Vorrichtung verwendet wird
(siehe „Follow me home“ im Kapitel „Ar-
maturenbrett und Bedienelemente“).
Das Display zeigt die entsprechende Mit-
teilung.
3
121-132 PUNTO POP 1ed D 30/08/13 09.28 Pagina 131

132IM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN
SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN

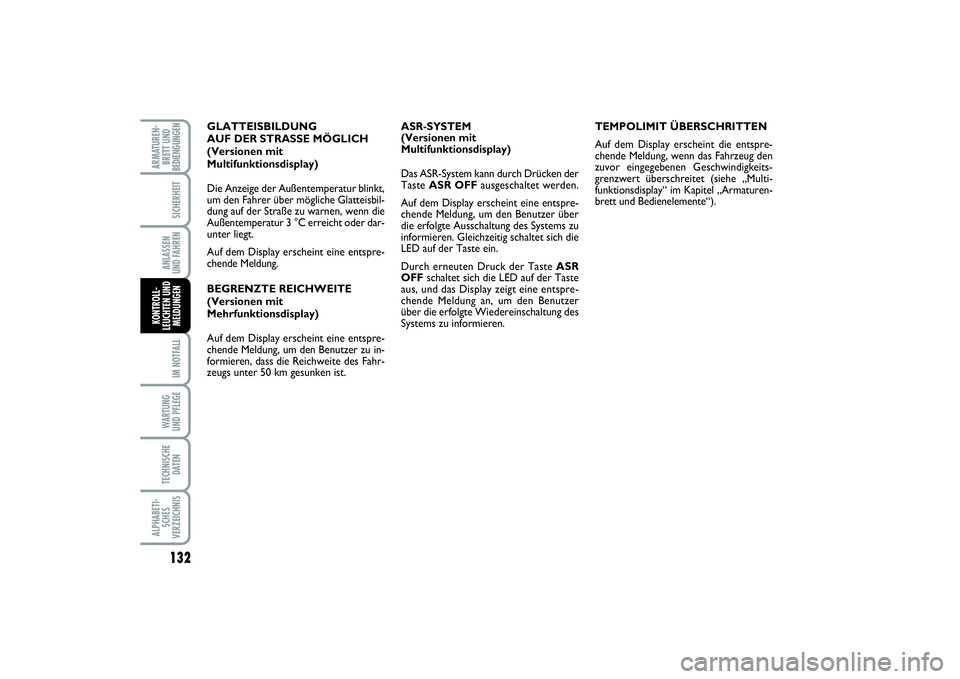

ASR-SYSTEM
(Versionen mit
Multifunktionsdisplay)
Das ASR-System kann durch Drücken der
Taste ASR OFFausgeschaltet werden.
Auf dem Display erscheint eine entspre-
chende Meldung, um den Benutzer über
die erfolgte Ausschaltung des Systems zu
informieren. Gleichzeitig schaltet sich die
LED auf der Taste ein.
Durch erneuten Druck der Taste ASR
OFFschaltet sich die LED auf der Taste
aus, und das Display zeigt eine entspre-
chende Meldung an, um den Benutzer
über die erfolgte Wiedereinschaltung des
Systems zu informieren. GLATTEISBILDUNG
AUF DER STRASSE MÖGLICH
(Versionen mit
Multifunktionsdisplay)
Die Anzeige der Außentemperatur blinkt,
um den Fahrer über mögliche Glatteisbil-
dung auf der Straße zu warnen, wenn die
Außentemperatur 3 °C erreicht oder dar-
unter liegt.
Auf dem Display erscheint eine entspre-
chende Meldung.
BEGRENZTE REICHWEITE
(Versionen mit
Mehrfunktionsdisplay)
Auf dem Display erscheint eine entspre-
chende Meldung, um den Benutzer zu in-
formieren, dass die Reichweite des Fahr-
zeugs unter 50 km gesunken ist. TEMPOLIMIT ÜBERSCHRITTEN
Auf dem Display erscheint die entspre-
chende Meldung, wenn das Fahrzeug den
zuvor eingegebenen Geschwindigkeits-
grenzwert überschreitet (siehe „Multi-
funktionsdisplay“ im Kapitel „Armaturen-
brett und Bedienelemente“).
121-132 PUNTO POP 1ed D 30/08/13 09.28 Pagina 132

133
WA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGENSICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGENIM NOTFALL
MOTORSTART .................................................................... 134
REIFENWECHSEL ................................................................ 135
REIFENSCHNELLREPARATURSET
FIX&GO automatic .............................................................. 140
AUSWECHSELN EINER GLÜHLAMPE .......................... 145
AUSWECHSELN DER GLÜHLAMPE
BEI EINEM AUSSENLICHT ................................................ 147
AUSWECHSELN DER LAMPE BEI
EINEM INNENLICHT ......................................................... 152
AUSWECHSELN DER SICHERUNGEN ........................ 153
AUFLADEN DER BATTERIE ............................................. 161
ANHEBEN DES FAHRZEUGS .......................................... 162
ABSCHLEPPEN DES FAHRZEUGS ................................. 163
I I
M M

N N
O O
T T
F F
A A
L L
L L
Bei einem Notfall empfehlen wir Ihnen, sich telefonisch an die gebührenfreie Nummer zu wenden,
die in der Garantieurkunde angegeben ist. Auf der Homepage www.fiat.com
können Sie das nächstliegende Fiat Kundendienstnetz finden.
133-164 PUNTO POP 1ed D 30/08/13 09.31 Pagina 133

134WA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN
SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL

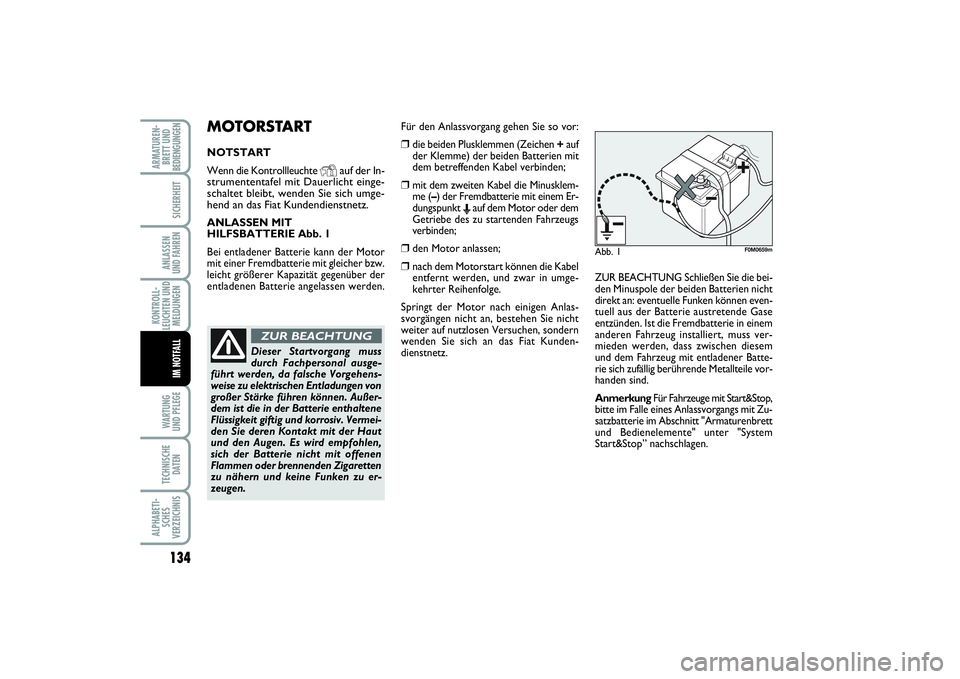

MOTORSTARTNOTSTART
Wenn die Kontrollleuchte
Y
auf der In-
strumententafel mit Dauerlicht einge-
schaltet bleibt, wenden Sie sich umge-
hend an das Fiat Kundendienstnetz.
ANLASSEN MIT
HILFSBATTERIE Abb. 1
Bei entladener Batterie kann der Motor
mit einer Fremdbatterie mit gleicher bzw.
leicht größerer Kapazität gegenüber der
entladenen Batterie angelassen werden. Für den Anlassvorgang gehen Sie so vor:
❒
die beiden Plusklemmen (Zeichen +auf
der Klemme) der beiden Batterien mit
dem betreffenden Kabel verbinden;
❒mit dem zweiten Kabel die Minusklem-
me (–) der Fremdbatterie mit einem Er-
dungspunkt
Eauf dem Motor oder dem
Getriebe des zu startenden Fahrzeugs
verbinden;
❒
den Motor anlassen;
❒
nach dem Motorstart können die Kabel
entfernt werden, und zwar in umge-
kehrter Reihenfolge.
Springt der Motor nach einigen Anlas-
svorgängen nicht an, bestehen Sie nicht
weiter auf nutzlosen Versuchen, sondern
wenden Sie sich an das Fiat Kunden-
dienstnetz.ZUR BEACHTUNG Schließen Sie die bei-
den Minuspole der beiden Batterien nicht
direkt an: eventuelle Funken können even-
tuell aus der Batterie austretende Gase
entzünden. Ist die Fremdbatterie in einem
anderen Fahrzeug installiert, muss ver-
mieden werden, dass zwischen diesem
und dem Fahrzeug mit entladener Batte-
rie sich zufällig berührende Metallteile vor-
handen sind.
AnmerkungFür Fahrzeuge mit Start&Stop,
bitte im Falle eines Anlassvorgangs mit Zu-
satzbatterie im Abschnitt "Armaturenbrett
und Bedienelemente" unter "System
Start&Stop” nachschlagen.
Dieser Startvorgang muss
durch Fachpersonal ausge-
führt werden, da falsche Vorgehens-
weise zu elektrischen Entladungen von
großer Stärke führen können. Außer-
dem ist die in der Batterie enthaltene
Flüssigkeit giftig und korrosiv. Vermei-
den Sie deren Kontakt mit der Haut
und den Augen. Es wird empfohlen,
sich der Batterie nicht mit offenen
Flammen oder brennenden Zigaretten
zu nähern und keine Funken zu er-
zeugen.ZUR BEACHTUNG
Abb. 1
F0M0659m
133-164 PUNTO POP 1ed D 30/08/13 09.31 Pagina 134

135
WA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGENSICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGENIM NOTFALL

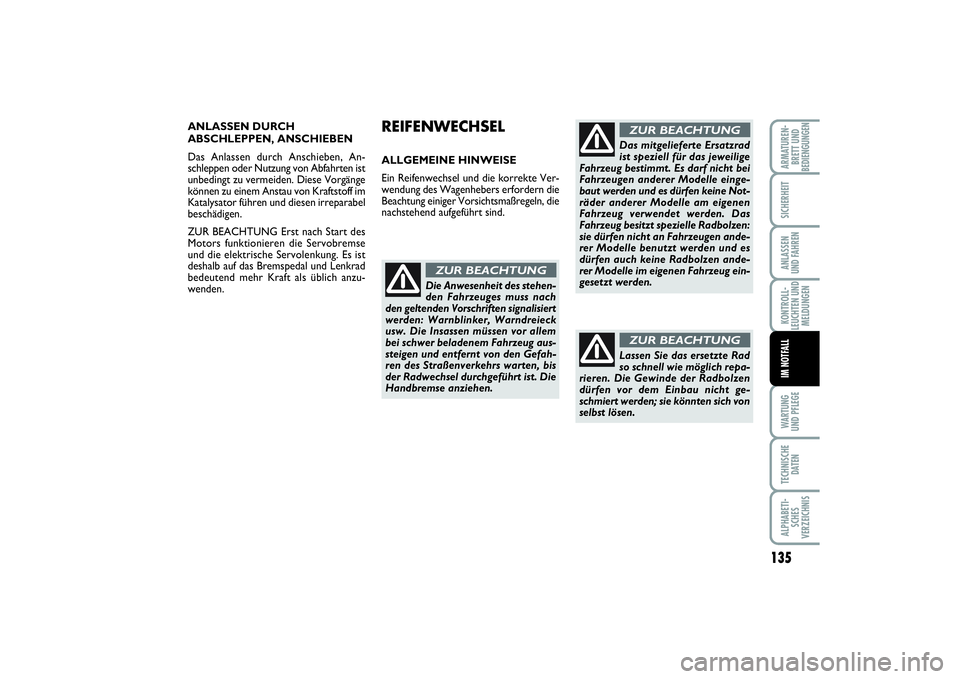

ANLASSEN DURCH
ABSCHLEPPEN, ANSCHIEBEN
Das Anlassen durch Anschieben, An-
schleppen oder Nutzung von Abfahrten ist
unbedingt zu vermeiden. Diese Vorgänge
können zu einem Anstau von Kraftstoff im
Katalysator führen und diesen irreparabel
beschädigen.
ZUR BEACHTUNG Erst nach Start des
Motors funktionieren die Servobremse
und die elektrische Servolenkung. Es ist
deshalb auf das Bremspedal und Lenkrad
bedeutend mehr Kraft als üblich anzu-
wenden.
Die Anwesenheit des stehen-
den Fahrzeuges muss nach
den geltenden Vorschriften signalisiert
werden: Warnblinker, Warndreieck
usw. Die Insassen müssen vor allem
bei schwer beladenem Fahrzeug aus-
steigen und entfernt von den Gefah-
ren des Straßenverkehrs warten, bis
der Radwechsel durchgeführt ist. Die
Handbremse anziehen.ZUR BEACHTUNG
Das mitgelieferte Ersatzrad
ist speziell für das jeweilige
Fahrzeug bestimmt. Es darf nicht bei
Fahrzeugen anderer Modelle einge-
baut werden und es dürfen keine Not-
räder anderer Modelle am eigenen
Fahrzeug verwendet werden. Das
Fahrzeug besitzt spezielle Radbolzen:
sie dürfen nicht an Fahrzeugen ande-
rer Modelle benutzt werden und es
dürfen auch keine Radbolzen ande-
rer Modelle im eigenen Fahrzeug ein-
gesetzt werden.ZUR BEACHTUNGLassen Sie das ersetzte Rad
so schnell wie möglich repa-
rieren. Die Gewinde der Radbolzen
dürfen vor dem Einbau nicht ge-
schmiert werden; sie könnten sich von
selbst lösen.ZUR BEACHTUNG
REIFENWECHSELALLGEMEINE HINWEISE
Ein Reifenwechsel und die korrekte Ver-
wendung des Wagenhebers erfordern die
Beachtung einiger Vorsichtsmaßregeln, die
nachstehend aufgeführt sind.
133-164 PUNTO POP 1ed D 30/08/13 09.31 Pagina 135

136WA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN
SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL

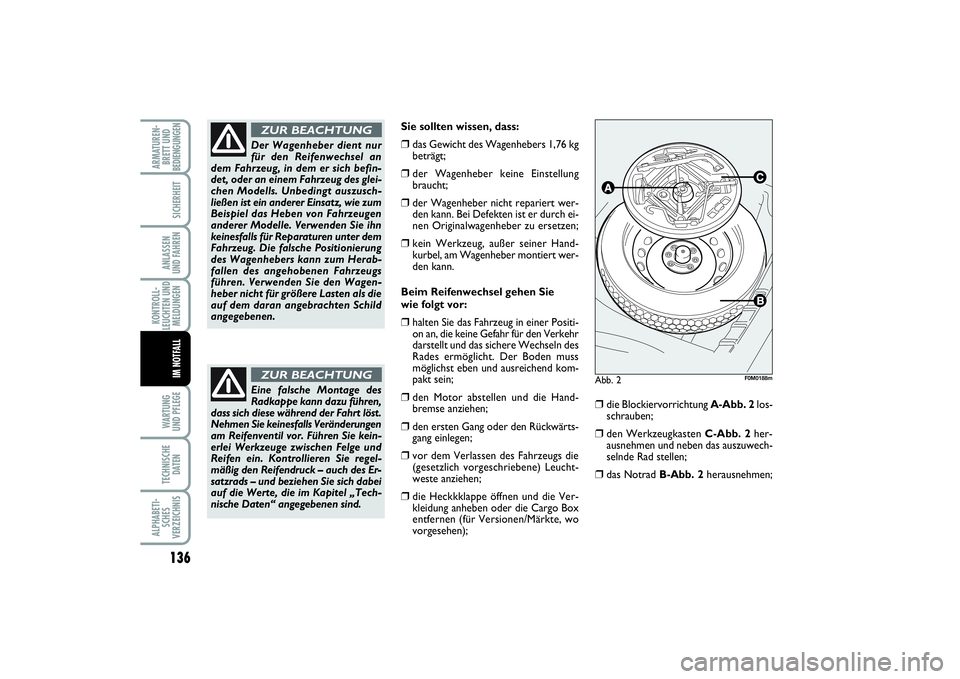

Sie sollten wissen, dass:❒
das Gewicht des Wagenhebers 1,76 kg
beträgt;
❒
der Wagenheber keine Einstellung
braucht;
❒
der Wagenheber nicht repariert wer-
den kann. Bei Defekten ist er durch ei-
nen Originalwagenheber zu ersetzen;
❒
kein Werkzeug, außer seiner Hand-
kurbel, am Wagenheber montiert wer-
den kann.
Beim Reifenwechsel gehen Sie
wie folgt vor:
❒
halten Sie das Fahrzeug in einer Positi-
on an, die keine Gefahr für den Verkehr
darstellt und das sichere Wechseln des
Rades ermöglicht. Der Boden muss
möglichst eben und ausreichend kom-
pakt sein;
❒
den Motor abstellen und die Hand-
bremse anziehen;
❒
den ersten Gang oder den Rückwärts-
gang einlegen;
❒
vor dem Verlassen des Fahrzeugs die
(gesetzlich vorgeschriebene) Leucht-
weste anziehen;
❒
die Heckkklappe öffnen und die Ver-
kleidung anheben oder die Cargo Box
entfernen (für Versionen/Märkte, wo
vorgesehen);
❒
die Blockiervorrichtung A-Abb. 2los-
schrauben;
❒
den Werkzeugkasten C-Abb. 2her-
ausnehmen und neben das auszuwech-
selnde Rad stellen;
❒
das Notrad B-Abb. 2herausnehmen;
Abb. 2
F0M0188m
Der Wagenheber dient nur
für den Reifenwechsel an
dem Fahrzeug, in dem er sich befin-
det, oder an einem Fahrzeug des glei-
chen Modells. Unbedingt auszusch-
ließen ist ein anderer Einsatz, wie zum
Beispiel das Heben von Fahrzeugen
anderer Modelle. Verwenden Sie ihn
keinesfalls für Reparaturen unter dem
Fahrzeug. Die falsche Positionierung
des Wagenhebers kann zum Herab-
fallen des angehobenen Fahrzeugs
führen. Verwenden Sie den Wagen-
heber nicht für größere Lasten als die
auf dem daran angebrachten Schild
angegebenen. ZUR BEACHTUNGEine falsche Montage des
Radkappe kann dazu führen,
dass sich diese während der Fahrt löst.
Nehmen Sie keinesfalls Veränderungen
am Reifenventil vor. Führen Sie kein-
erlei Werkzeuge zwischen Felge und
Reifen ein. Kontrollieren Sie regel-
mäßig den Reifendruck – auch des Er-
satzrads – und beziehen Sie sich dabei
auf die Werte, die im Kapitel „Tech-
nische Daten“ angegebenen sind.ZUR BEACHTUNG
133-164 PUNTO POP 1ed D 30/08/13 09.31 Pagina 136
