MOTOR STARTENNOODSTART
Als het lampje
Y
op het instrumen-
tenpaneel constant blijft branden, wendt
u dan onmiddellijk tot het Fiat Service-
netwerk.

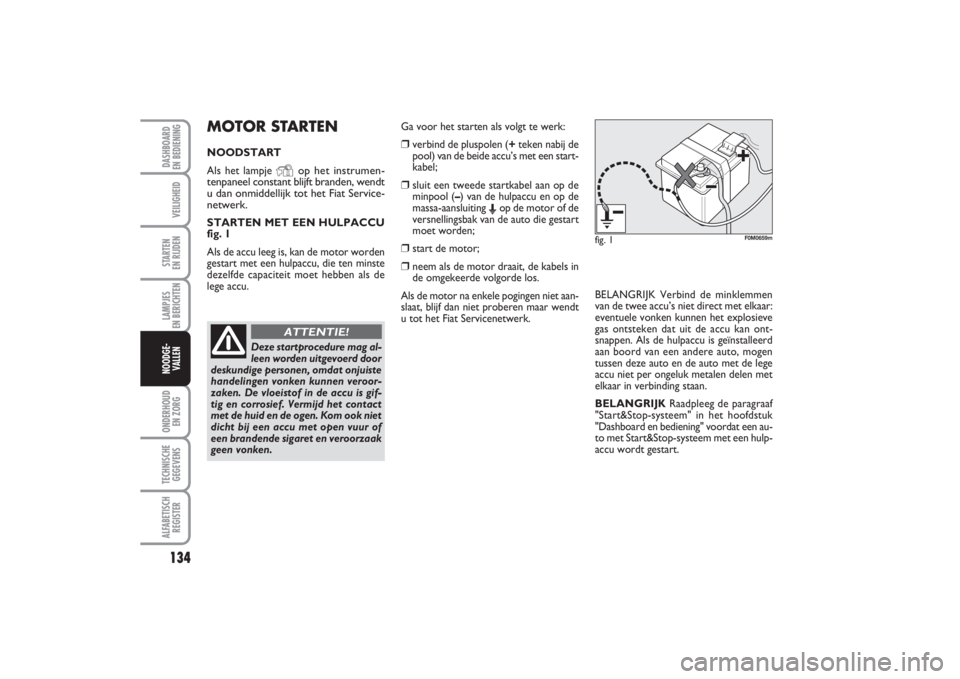

STARTEN MET EEN HULPACCU
fig. 1
Als de accu leeg is, kan de motor worden
gestart met een hulpaccu, die ten minste
dezelfde capaciteit moet hebben als de
lege accu. Ga voor het starten als volgt te werk:
❒
verbind de pluspolen (+teken nabij de
pool) van de beide accu’s met een start-
kabel;
❒
sluit een tweede startkabel aan op de
minpool (–) van de hulpaccu en op de
massa-aansluiting
Eop de motor of de
versnellingsbak van de auto die gestart
moet worden;
❒
start de motor;
❒
neem als de motor draait, de kabels in
de omgekeerde volgorde los.
Als de motor na enkele pogingen niet aan-
slaat, blijf dan niet proberen maar wendt
u tot het Fiat Servicenetwerk.BELANGRIJK Verbind de minklemmen
van de twee accu’s niet direct met elkaar:
eventuele vonken kunnen het explosieve
gas ontsteken dat uit de accu kan ont-
snappen. Als de hulpaccu is geïnstalleerd
aan boord van een andere auto, mogen
tussen deze auto en de auto met de lege
accu niet per ongeluk metalen delen met
elkaar in verbinding staan.
BELANGRIJKRaadpleeg de paragraaf
"Start&Stop-systeem" in het hoofdstuk
"Dashboard en bediening" voordat een au-
to met Start&Stop-systeem met een hulp-
accu wordt gestart.
Deze startprocedure mag al-
leen worden uitgevoerd door
deskundige personen, omdat onjuiste
handelingen vonken kunnen veroor-
zaken. De vloeistof in de accu is gif-
tig en corrosief. Vermijd het contact
met de huid en de ogen. Kom ook niet
dicht bij een accu met open vuur of
een brandende sigaret en veroorzaak
geen vonken.
ATTENTIE!
fig. 1
F0M0659m
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 134

135
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGNOODGE-
VALLEN
WIEL VERWISSELENALGEMENE AANWIJZINGEN
Voor het verwisselen van het wiel en voor
het juiste gebruik van de krik en het re-
servewiel moeten de onderstaande voor-
zorgsmaatregelen in acht worden genomen.
Attendeer het overige weg-
verkeer op de stilstaande au-
to m.b.v.: de waarschuwingsknipper-
lichten, de gevarendriehoek enz.
Tijdens het verwisselen van een wiel
moeten alle inzittenden de auto heb-
ben verlaten, vooral als de auto
zwaar beladen is, en op een veilige af-
stand van het verkeer wachten, tot-
dat het wiel verwisseld is. Trek de
handrem aan.
ATTENTIE!
Het reservewiel behoort bij
de auto waarbij het geleverd
is. Gebruik het reservewiel niet bij an-
dere auto’s en monteer geen reserve-
wielen van andere auto’s. De wiel-
bouten behoren bij de auto: gebruik de
wielbouten niet bij andere auto’s en
gebruik geen wielbouten van andere
auto’s.
ATTENTIE!
Laat het verwisselde wiel zo
snel mogelijk repareren en
monteren. Smeer voor montage de
schroefdraad van de wielbouten niet
met vet: de bouten kunnen loslopen.
ATTENTIE!
ROLLEND STARTEN
Probeer auto’s nooit te starten door ze
aan te duwen, te slepen of van een hel-
ling af te laten rijden. Op die wijze kan er
onverbrande brandstof in de katalysator
terechtkomen, waardoor deze onherstel-
baar zal beschadigen.
BELANGRIJK Houd er rekening mee dat
de rem- en stuurbekrachtiging niet wer-
ken zolang de motor niet is aangeslagen,
waardoor meer kracht nodig is voor de
bediening van het rempedaal en het stuur.
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 135

136VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGNOODGE-
VALLEN

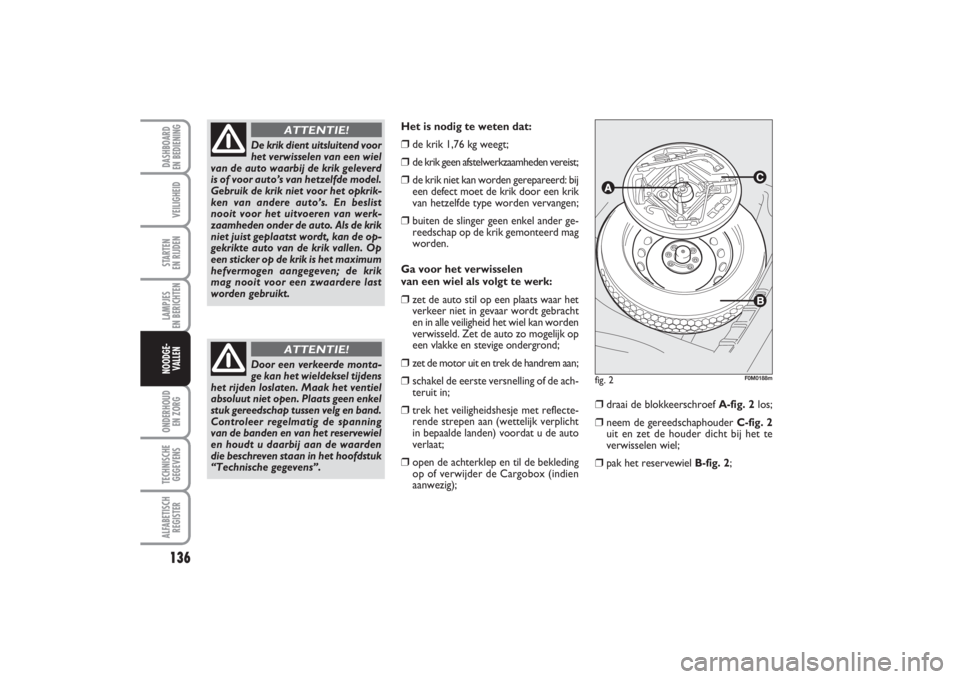

Het is nodig te weten dat:❒
de krik 1,76 kg weegt;
❒
de krik geen afstelwerkzaamheden vereist;
❒
de krik niet kan worden gerepareerd: bij
een defect moet de krik door een krik
van hetzelfde type worden vervangen;
❒
buiten de slinger geen enkel ander ge-
reedschap op de krik gemonteerd mag
worden.
Ga voor het verwisselen
van een wiel als volgt te werk:
❒
zet de auto stil op een plaats waar het
verkeer niet in gevaar wordt gebracht
en in alle veiligheid het wiel kan worden
verwisseld. Zet de auto zo mogelijk op
een vlakke en stevige ondergrond;
❒
zet de motor uit en trek de handrem aan;
❒
schakel de eerste versnelling of de ach-
teruit in;
❒
trek het veiligheidshesje met reflecte-
rende strepen aan (wettelijk verplicht
in bepaalde landen) voordat u de auto
verlaat;
❒
open de achterklep en til de bekleding
op of verwijder de Cargobox (indien
aanwezig);
❒
draai de blokkeerschroef A-fig. 2los;
❒
neem de gereedschaphouder C-fig. 2
uit en zet de houder dicht bij het te
verwisselen wiel;
❒
pak het reservewiel B-fig. 2;
fig. 2
F0M0188m
De krik dient uitsluitend voor
het verwisselen van een wiel
van de auto waarbij de krik geleverd
is of voor auto’s van hetzelfde model.
Gebruik de krik niet voor het opkrik-
ken van andere auto’s. En beslist
nooit voor het uitvoeren van werk-
zaamheden onder de auto. Als de krik
niet juist geplaatst wordt, kan de op-
gekrikte auto van de krik vallen. Op
een sticker op de krik is het maximum
hefvermogen aangegeven; de krik
mag nooit voor een zwaardere last
worden gebruikt.
ATTENTIE!
Door een verkeerde monta-
ge kan het wieldeksel tijdens
het rijden loslaten. Maak het ventiel
absoluut niet open. Plaats geen enkel
stuk gereedschap tussen velg en band.
Controleer regelmatig de spanning
van de banden en van het reservewiel
en houdt u daarbij aan de waarden
die beschreven staan in het hoofdstuk
“Technische gegevens”.
ATTENTIE!
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 136

137
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGNOODGE-
VALLEN
❒

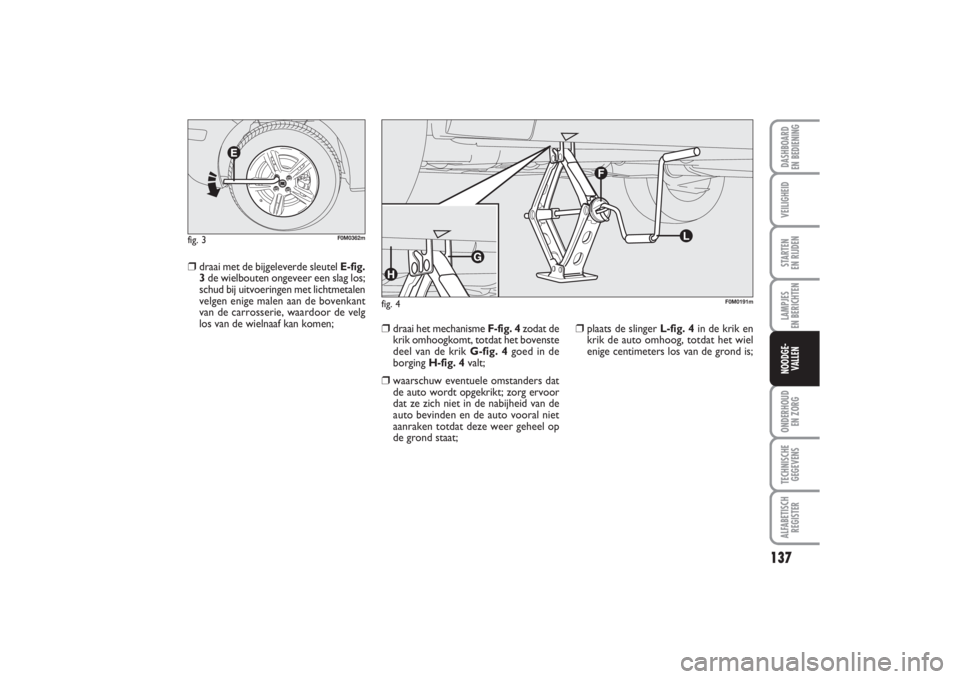

draai met de bijgeleverde sleutel E-fig.
3de wielbouten ongeveer een slag los;
schud bij uitvoeringen met lichtmetalen
velgen enige malen aan de bovenkant
van de carrosserie, waardoor de velg
los van de wielnaaf kan komen;
❒
draai het mechanisme F-fig. 4zodat de
krik omhoogkomt, totdat het bovenste
deel van de krik G-fig. 4goed in de
borging H-fig. 4valt;
❒
waarschuw eventuele omstanders dat
de auto wordt opgekrikt; zorg ervoor
dat ze zich niet in de nabijheid van de
auto bevinden en de auto vooral niet
aanraken totdat deze weer geheel op
de grond staat;
❒

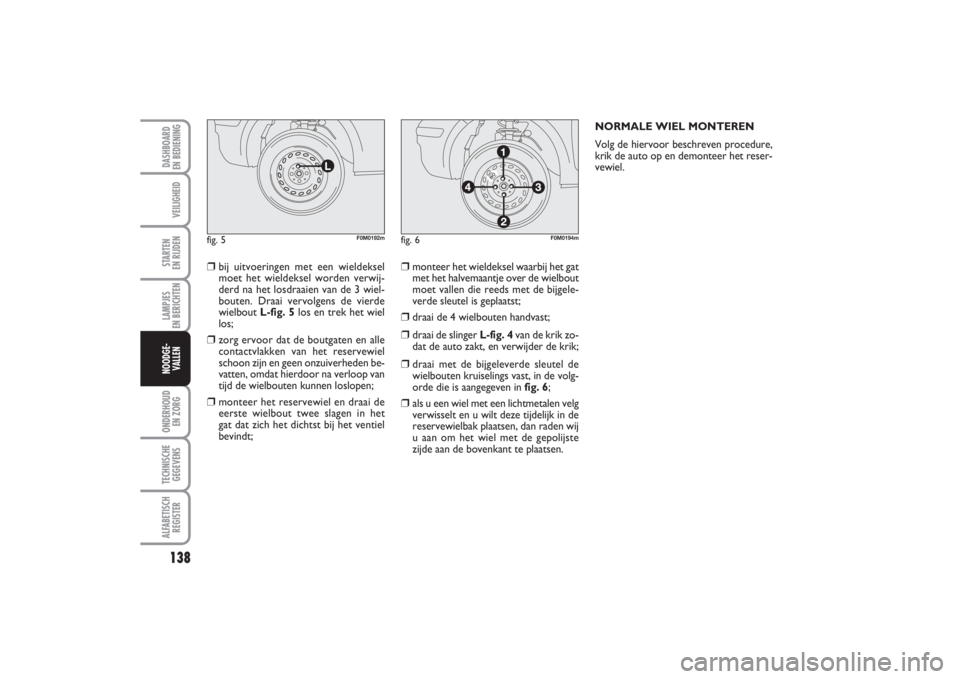

plaats de slinger L-fig. 4in de krik en
krik de auto omhoog, totdat het wiel
enige centimeters los van de grond is;
fig. 3
F0M0362m
fig. 4
F0M0191m
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 137

138VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGNOODGE-
VALLEN
❒
bij uitvoeringen met een wieldeksel
moet het wieldeksel worden verwij-
derd na het losdraaien van de 3 wiel-
bouten. Draai vervolgens de vierde
wielbout L-fig. 5los en trek het wiel
los;
❒
zorg ervoor dat de boutgaten en alle
contactvlakken van het reservewiel
schoon zijn en geen onzuiverheden be-
vatten, omdat hierdoor na verloop van
tijd de wielbouten kunnen loslopen;
❒
monteer het reservewiel en draai de
eerste wielbout twee slagen in het
gat dat zich het dichtst bij het ventiel
bevindt;
❒
monteer het wieldeksel waarbij het gat
met het halvemaantje over de wielbout
moet vallen die reeds met de bijgele-
verde sleutel is geplaatst;
❒
draai de 4 wielbouten handvast;
❒
draai de slinger L-fig. 4van de krik zo-
dat de auto zakt, en verwijder de krik;
❒
draai met de bijgeleverde sleutel de
wielbouten kruiselings vast, in de volg-
orde die is aangegeven in fig. 6;
❒
als u een wiel met een lichtmetalen velg
verwisselt en u wilt deze tijdelijk in de
reservewielbak plaatsen, dan raden wij
u aan om het wiel met de gepolijste
zijde aan de bovenkant te plaatsen.NORMALE WIEL MONTEREN
Volg de hiervoor beschreven procedure,
krik de auto op en demonteer het reser-
vewiel.
fig. 5
F0M0192m
fig. 6
F0M0194m
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 138

139
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGNOODGE-
VALLEN

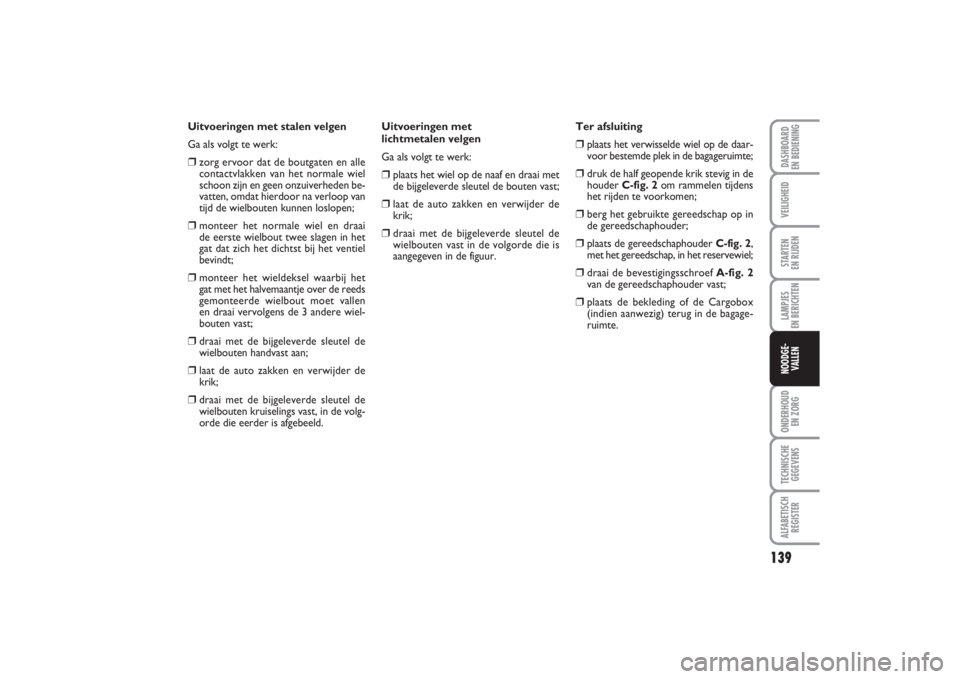

Uitvoeringen met stalen velgen
Ga als volgt te werk:❒
zorg ervoor dat de boutgaten en alle
contactvlakken van het normale wiel
schoon zijn en geen onzuiverheden be-
vatten, omdat hierdoor na verloop van
tijd de wielbouten kunnen loslopen;
❒
monteer het normale wiel en draai
de eerste wielbout twee slagen in het
gat dat zich het dichtst bij het ventiel
bevindt;
❒
monteer het wieldeksel waarbij het
gat met het halvemaantje over de reeds
gemonteerde wielbout moet vallen
en draai vervolgens de 3 andere wiel-
bouten vast;
❒
draai met de bijgeleverde sleutel de
wielbouten handvast aan;
❒
laat de auto zakken en verwijder de
krik;
❒
draai met de bijgeleverde sleutel de
wielbouten kruiselings vast, in de volg-
orde die eerder is afgebeeld.Uitvoeringen met
lichtmetalen velgen
Ga als volgt te werk:
❒
plaats het wiel op de naaf en draai met
de bijgeleverde sleutel de bouten vast;
❒
laat de auto zakken en verwijder de
krik;
❒
draai met de bijgeleverde sleutel de
wielbouten vast in de volgorde die is
aangegeven in de figuur.Ter afsluiting
❒
plaats het verwisselde wiel op de daar-
voor bestemde plek in de bagageruimte;
❒
druk de half geopende krik stevig in de
houder C-fig. 2om rammelen tijdens
het rijden te voorkomen;
❒
berg het gebruikte gereedschap op in
de gereedschaphouder;
❒
plaats de gereedschaphouder C-fig. 2,
met het gereedschap, in het reservewiel;
❒
draai de bevestigingsschroef A-fig. 2
van de gereedschaphouder vast;
❒
plaats de bekleding of de Cargobox
(indien aanwezig) terug in de bagage-
ruimte.
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 139

140VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGNOODGE-
VALLEN

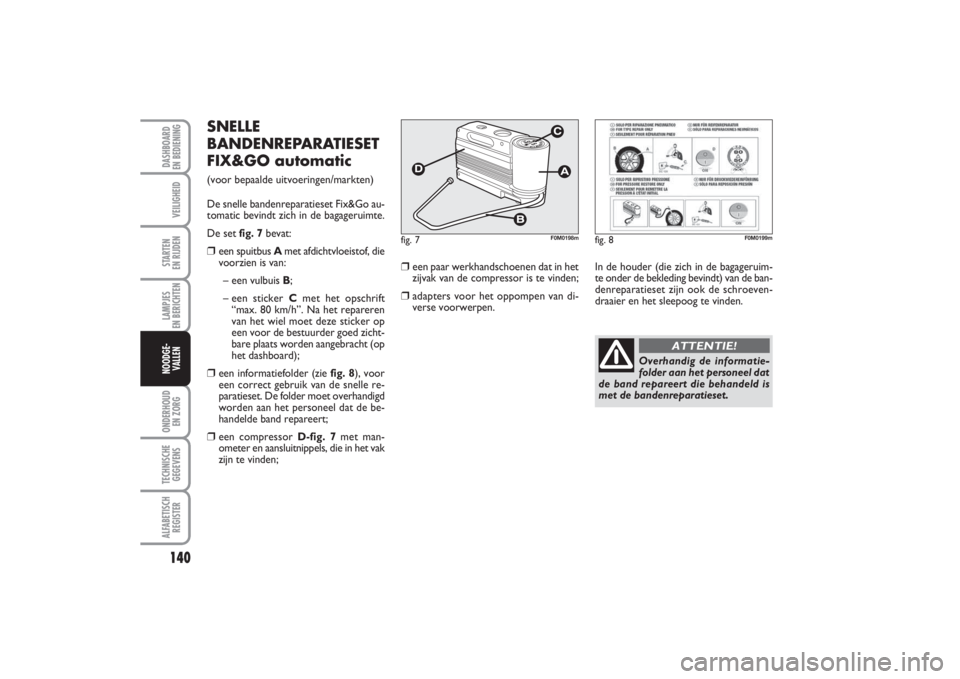

SNELLE
BANDENREPARATIESET
FIX&GO automatic(voor bepaalde uitvoeringen/markten)
De snelle bandenreparatieset Fix&Go au-
tomatic bevindt zich in de bagageruimte.
De set fig. 7bevat:❒
een spuitbus A met afdichtvloeistof, die
voorzien is van:
– een vulbuis B;
– een sticker C met het opschrift
“max. 80 km/h”. Na het repareren
van het wiel moet deze sticker op
een voor de bestuurder goed zicht-
bare plaats worden aangebracht (op
het dashboard);
❒
een informatiefolder (zie fig. 8), voor
een correct gebruik van de snelle re-
paratieset. De folder moet overhandigd
worden aan het personeel dat de be-
handelde band repareert;
❒
een compressor D-fig. 7met man-
ometer en aansluitnippels, die in het vak
zijn te vinden;
❒
een paar werkhandschoenen dat in het
zijvak van de compressor is te vinden;
❒
adapters voor het oppompen van di-
verse voorwerpen.
fig. 7
F0M0198m
In de houder (die zich in de bagageruim-
te onder de bekleding bevindt) van de ban-
denreparatieset zijn ook de schroeven-
draaier en het sleepoog te vinden.fig. 8
F0M0199m
Overhandig de informatie-
folder aan het personeel dat
de band repareert die behandeld is
met de bandenreparatieset.
ATTENTIE!
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 140

141
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGNOODGE-
VALLEN
HET IS NOODZAKELIJK
TE WETEN DAT:
De afdichtvloeistof bij buitentemperatu-
ren tussen −20 °C en +50 °C werkt.
De afdichtvloeistof heeft een houdbaar-
heidsdatum.
De compressor mag niet lan-
ger dan 20 minuten achter
elkaar worden ingeschakeld. Gevaar
voor oververhitting. De snelle repa-
ratieset is niet geschikt voor perma-
nente reparatie; de gerepareerde
banden mogen daarom slechts tijde-
lijk worden gebruikt.
ATTENTIE!
Als u een lekke band krijgt,
kan de band gerepareerd wor-
den als de diameter van het
lek niet groter is dan 4 mm. Het is niet mogelijk lekken
aan de zijkanten van de
band te repareren. Gebruik de repa-
ratieset niet als de band beschadigd
is geraakt door het rijden met een
lege band.
ATTENTIE!
Bij schade aan de velg (zo-
danige vervorming van het
kanaal dat er lucht wegloopt) kan de
band niet gerepareerd worden. Ver-
wijder de eventueel in de band bin-
nengedrongen voorwerpen (schroe-
ven of spijkers) niet.
ATTENTIE!
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 141

142VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGNOODGE-
VALLEN

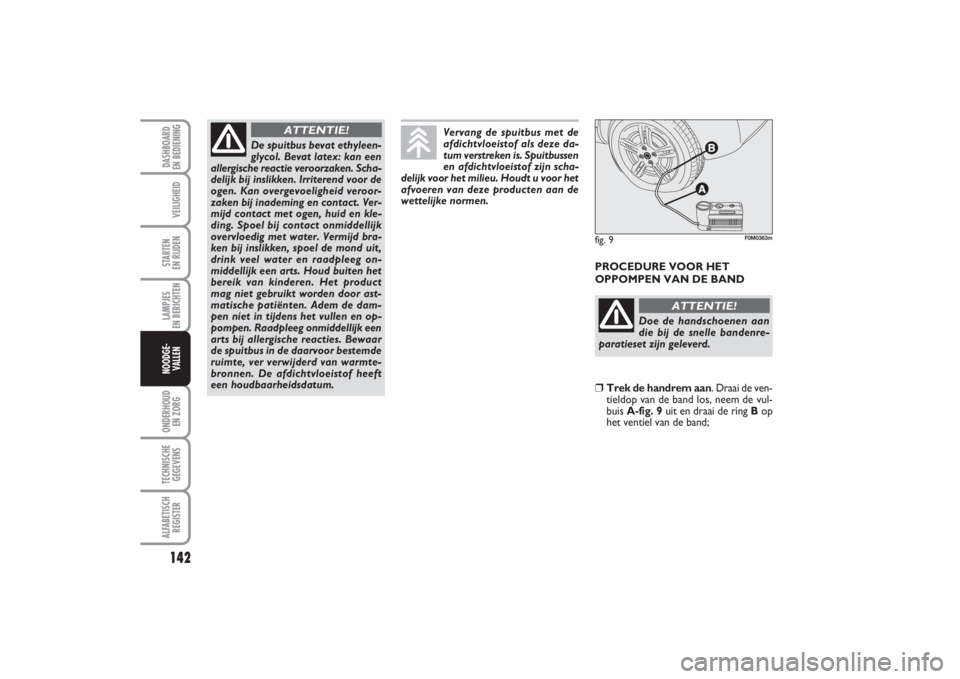

PROCEDURE VOOR HET
OPPOMPEN VAN DE BAND
De spuitbus bevat ethyleen-
glycol. Bevat latex: kan een
allergische reactie veroorzaken. Scha-
delijk bij inslikken. Irriterend voor de
ogen. Kan overgevoeligheid veroor-
zaken bij inademing en contact. Ver-
mijd contact met ogen, huid en kle-
ding. Spoel bij contact onmiddellijk
overvloedig met water. Vermijd bra-
ken bij inslikken, spoel de mond uit,
drink veel water en raadpleeg on-
middellijk een arts. Houd buiten het
bereik van kinderen. Het product
mag niet gebruikt worden door ast-
matische patiënten. Adem de dam-
pen niet in tijdens het vullen en op-
pompen. Raadpleeg onmiddellijk een
arts bij allergische reacties. Bewaar
de spuitbus in de daarvoor bestemde
ruimte, ver verwijderd van warmte-
bronnen. De afdichtvloeistof heeft
een houdbaarheidsdatum.
ATTENTIE!
Vervang de spuitbus met de
afdichtvloeistof als deze da-
tum verstreken is. Spuitbussen
en afdichtvloeistof zijn scha-
delijk voor het milieu. Houdt u voor het
afvoeren van deze producten aan de
wettelijke normen.
Doe de handschoenen aan
die bij de snelle bandenre-
paratieset zijn geleverd.
ATTENTIE!
❒
Trek de handrem aan. Draai de ven-
tieldop van de band los, neem de vul-
buis A-fig. 9uit en draai de ring Bop
het ventiel van de band;
fig. 9
F0M0363m
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 142

143
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGNOODGE-
VALLEN
❒

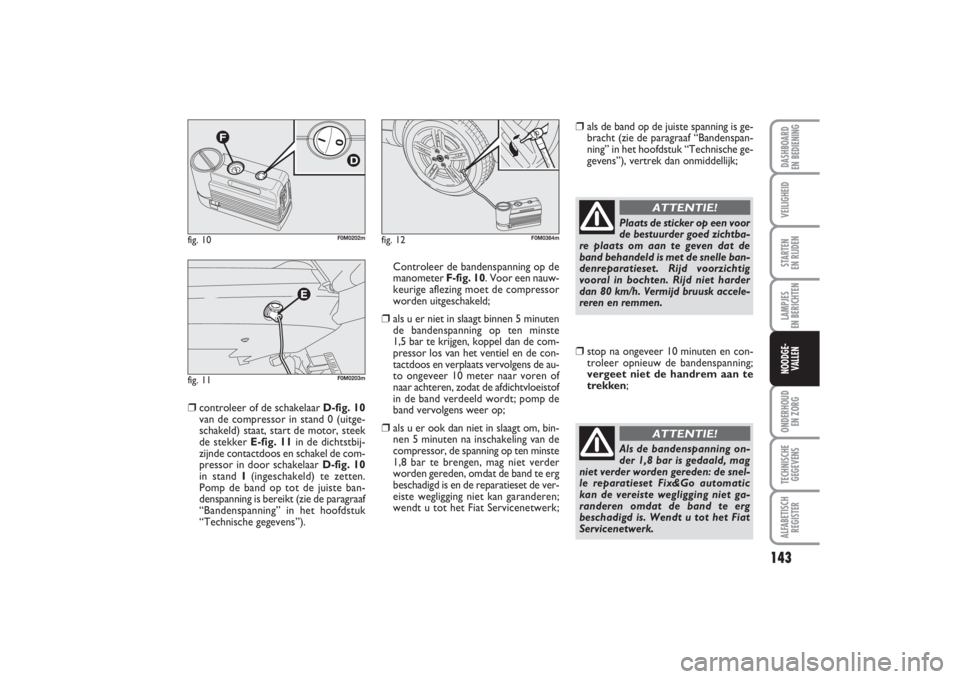

controleer of de schakelaar D-fig. 10
van de compressor in stand 0 (uitge-
schakeld) staat, start de motor, steek
de stekker E-fig. 11in de dichtstbij-
zijnde contactdoos en schakel de com-
pressor in door schakelaar D-fig. 10
in stand I(ingeschakeld) te zetten.
Pomp de band op tot de juiste ban-
denspanning is bereikt (zie de paragraaf
“Bandenspanning” in het hoofdstuk
“Technische gegevens”). Controleer de bandenspanning op de
manometer F-fig. 10. Voor een nauw-
keurige aflezing moet de compressor
worden uitgeschakeld;
❒
als u er niet in slaagt binnen 5 minuten
de bandenspanning op ten minste
1,5 bar te krijgen, koppel dan de com-
pressor los van het ventiel en de con-
tactdoos en verplaats vervolgens de au-
to ongeveer 10 meter naar voren of
naar achteren, zodat de afdichtvloeistof
in de band verdeeld wordt; pomp de
band vervolgens weer op;
❒
als u er ook dan niet in slaagt om, bin-
nen 5 minuten na inschakeling van de
compressor, de spanning op ten minste
1,8 bar te brengen, mag niet verder
worden gereden, omdat de band te erg
beschadigd is en de reparatieset de ver-
eiste wegligging niet kan garanderen;
wendt u tot het Fiat Servicenetwerk;
❒
als de band op de juiste spanning is ge-
bracht (zie de paragraaf “Bandenspan-
ning” in het hoofdstuk “Technische ge-
gevens”), vertrek dan onmiddellijk;
fig. 10
F0M0202m
fig. 11
F0M0203m
fig. 12
F0M0364m
Plaats de sticker op een voor
de bestuurder goed zichtba-
re plaats om aan te geven dat de
band behandeld is met de snelle ban-
denreparatieset. Rijd voorzichtig
vooral in bochten. Rijd niet harder
dan 80 km/h. Vermijd bruusk accele-
reren en remmen.
ATTENTIE!
❒
stop na ongeveer 10 minuten en con-
troleer opnieuw de bandenspanning;
vergeet niet de handrem aan te
trekken;
Als de bandenspanning on-
der 1,8 bar is gedaald, mag
niet verder worden gereden: de snel-
le reparatieset Fix&Go automatic
kan de vereiste wegligging niet ga-
randeren omdat de band te erg
beschadigd is. Wendt u tot het Fiat
Servicenetwerk.
ATTENTIE!
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 143
