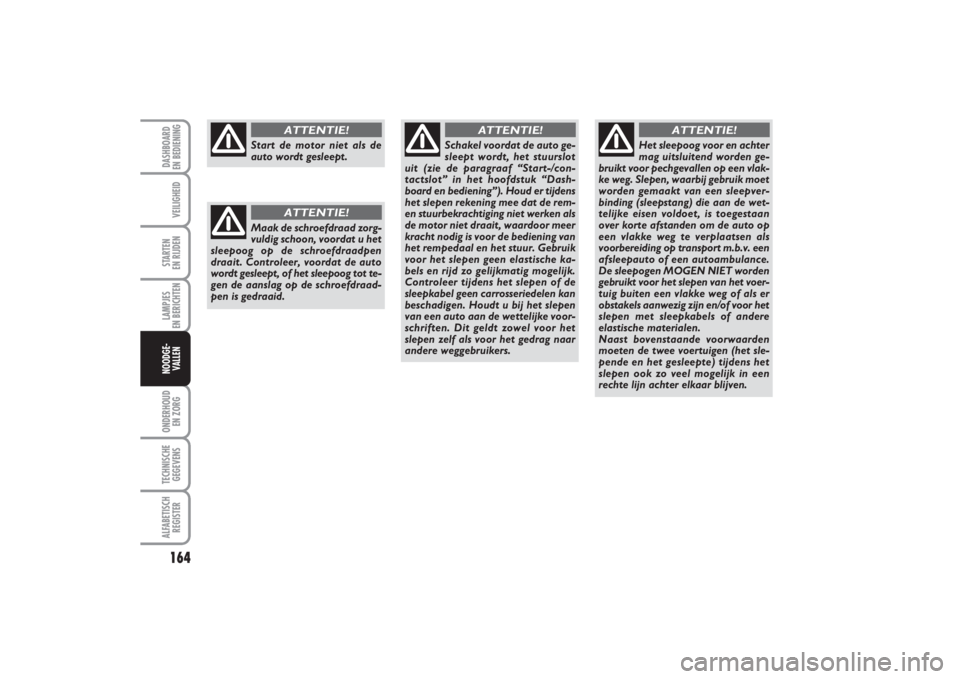

Start de motor niet als de
auto wordt gesleept.
ATTENTIE!
Maak de schroefdraad zorg-
vuldig schoon, voordat u het
sleepoog op de schroefdraadpen
draait. Controleer, voordat de auto
wordt gesleept, of het sleepoog tot te-
gen de aanslag op de schroefdraad-
pen is gedraaid.
ATTENTIE!
Schakel voordat de auto ge-
sleept wordt, het stuurslot
uit (zie de paragraaf “Start-/con-
tactslot” in het hoofdstuk “Dash-
board en bediening”). Houd er tijdens
het slepen rekening mee dat de rem-
en stuurbekrachtiging niet werken als
de motor niet draait, waardoor meer
kracht nodig is voor de bediening van
het rempedaal en het stuur. Gebruik
voor het slepen geen elastische ka-
bels en rijd zo gelijkmatig mogelijk.
Controleer tijdens het slepen of de
sleepkabel geen carrosseriedelen kan
beschadigen. Houdt u bij het slepen
van een auto aan de wettelijke voor-
schriften. Dit geldt zowel voor het
slepen zelf als voor het gedrag naar
andere weggebruikers.
ATTENTIE!
Het sleepoog voor en achter
mag uitsluitend worden ge-
bruikt voor pechgevallen op een vlak-
ke weg. Slepen, waarbij gebruik moet
worden gemaakt van een sleepver-
binding (sleepstang) die aan de wet-
telijke eisen voldoet, is toegestaan
over korte afstanden om de auto op
een vlakke weg te verplaatsen als
voorbereiding op transport m.b.v. een
afsleepauto of een autoambulance.
De sleepogen MOGEN NIET worden
gebruikt voor het slepen van het voer-
tuig buiten een vlakke weg of als er
obstakels aanwezig zijn en/of voor het
slepen met sleepkabels of andere
elastische materialen.
Naast bovenstaande voorwaarden
moeten de twee voertuigen (het sle-
pende en het gesleepte) tijdens het
slepen ook zo veel mogelijk in een
rechte lijn achter elkaar blijven.
ATTENTIE!
133-164 PUNTO POP 1ed NL 07/10/13 14.55 Pagina 164

165
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGONDERHOUD
EN ZORG
GEPROGRAMMEERD ONDERHOUD .......................... 166
GEPROGRAMMEERD ONDERHOUDSSCHEMA ...... 167
PERIODIEKE CONTROLES .............................................. 171
ZWAAR GEBRUIK VAN DE AUTO................................ 171
NIVEAUS CONTROLEREN .............................................. 172
LUCHTFILTER ...................................................................... 177
POLLENFILTER .................................................................... 177
ACCU ..................................................................................... 177
WIELEN EN BANDEN ....................................................... 179
RUBBER SLANGEN ............................................................ 180
RUITENWISSERS/ACHTERRUITWISSER ...................... 180
CARROSSERIE ...................................................................... 182
INTERIEUR ............................................................................ 184
O O
N N
D D
E E
R R
H H
O O
U U
D D

E E
N N

Z Z
O O
R R
G G
165-184 PUNTO POP 1ed NL 15/10/13 15.14 Pagina 165

166VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGONDERHOUD
EN ZORG
BELANGRIJK De servicebeurten van het
Geprogrammeerd Onderhoud zijn door de
fabrikant voorgeschreven. Het niet uitvoe-
ren van deze servicebeurten kan het ver-
vallen van de garantie tot gevolg hebben.
De werkzaamheden van het Geprogram-
meerd Onderhoud kunnen door alle ves-
tigingen van het Fiat Servicenetwerk tegen
vaste tarieftijden worden uitgevoerd.
Eventuele reparaties die nodig blijken tij-
dens het uitvoeren van de diverse inspec-
ties en controles van het geprogrammeerd
onderhoud, worden uitsluitend na toe-
stemming van de klant uitgevoerd.BELANGRIJK Het is raadzaam eventuele
kleine defecten onmiddellijk door het
Fiat Servicenetwerk te laten verhelpen en
daarmee niet te wachten tot de volgende
servicebeurt.
Als de auto vaak wordt gebruikt voor het
trekken van aanhangers, moeten er kor-
tere intervallen worden aangehouden
voor de werkzaamheden van het gepro-
grammeerd onderhoud.
GEPROGRAMMEERD
ONDERHOUDDoelmatig onderhoud is een beslissende
factor voor een lange levensduur, de be-
ste prestaties en een zo zuinig mogelijk ge-
bruik van de auto.
Hiervoor heeft Fiat een reeks service en
onderhoudsbeurten voorgeschreven die
om de 30.000 kilometer (benzineversies
Euro 4, Euro 5, Euro 6 en dieselversies Eu-
ro 4) en om de 35.000 kilometer (diesel-
versies Euro 5+) uitgevoerd moeten wor-
den.
Onthoud echter dat het geprogrammeerd
onderhoud niet volledig toereikend is om
de auto in optimale staat te houden: zo-
wel in de beginperiode voor de service-
beurt bij 30.000/35.000 kilometer als daar-
na, tussen twee servicebeurten in, moet
regelmatig wat aandacht aan de auto wor-
den geschonken. Controleer bijvoorbeeld
regelmatig de bandenspanning en de vloei-
stofniveaus en vul deze laatste zo nodig bij.
165-184 PUNTO POP 1ed NL 15/10/13 15.14 Pagina 166

167
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGONDERHOUD
EN ZORG
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●●
●●
●●
●● ●
●● ●● ● ●
●● ●● ● ●
ONDERHOUDSSCHEMA BENZINE-UITVOERINGENUITVOERING BENZINEMOTOR EURO 4, EURO 5, EURO 6 EN DIESELMOTOR EURO 4
× 1000 km 30 60 90 120 150 180Maanden 24 48 72 96 120 144
Banden op conditie en slijtage controleren en bandenspanning eventueel herstellen
Werking verlichting (koplamp- en achterlichtunits, richtingaanwijzers,waarschuwingsknipperlichten, bagageruimte, interieur, dashboardkastje, waarschuwings-/controlelampjes enz.) controleren
Werking ruitenwissers/-sproeiers voor/achter controleren en eventueel sproeiermonden afstelleStand wisserbladen voor en achter controleren en wisserbladen op slijtage controleren
Remblokken van schijfremmen voor/achter (voor bepaalde uitvoeringen/markten)op conditie en slijtage controleren en werking van remblokslijtagesensor controlerenRemschoenen achter (trommelremmen) op conditie en slijtage controleren
Visueel de conditie controleren van: buitenzijde carrosserie,
bodemplaatbescherming, uitlaat, brandstof- en remleidingen, rubber delen (stofkappen, hoezen enz.), en rubber slangen van het rem- en brandstofsysteem
Vergrendelmechanismen van motorkap en achterklepop vervuiling controleren en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen (koelsysteemremsysteem, hydraulische koppelingbediening, ruitensproeiers, accu enz.)Handrem controleren en eventueel afstellenConditie van aandrijfriem(en) voor de hulporganen visueel controlerenConditie van getande distributieriem visueel controleren
Spanning van aandrijfriemen voor hulporganen controleren en eventueel afstellen(uitvoeringen 1.2 – 1.4 met verwarming)Klepspeling controleren en eventueel afstellen (uitvoeringen 1.2
8V – 1.4
8V)
Uitlaatgasemissie controlerenMotormanagementsysteem controleren (m.b.v. diagnosestekker)
165-184 PUNTO POP 1ed NL 15/10/13 15.14 Pagina 167

168VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGONDERHOUD
EN ZORG
●● ●● ● ●
●
●
●● ●● ● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●

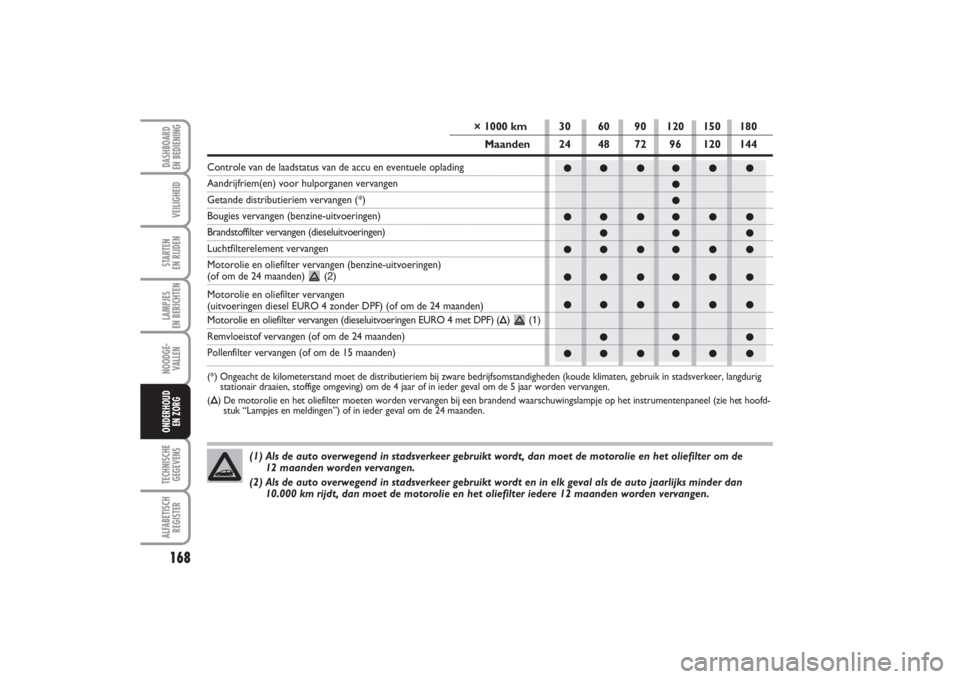

(1) Als de auto overwegend in stadsverkeer gebruikt wordt, dan moet de motorolie en het oliefilter om de
12 maanden worden vervangen.
(2) Als de auto overwegend in stadsverkeer gebruikt wordt en in elk geval als de auto jaarlijks minder dan
10.000 km rijdt, dan moet de motorolie en het oliefilter iedere 12 maanden worden vervangen.
× 1000 km 30 60 90 120 150 180Maanden 24 48 72 96 120 144
Controle van de laadstatus van de accu en eventuele opladingAandrijfriem(en) voor hulporganen vervangenGetande distributieriem vervangen (*)Bougies vervangen (benzine-uitvoeringen)Brandstoffilter vervangen (dieseluitvoeringen)Luchtfilterelement vervangen
Motorolie en oliefilter vervangen (benzine-uitvoeringen)(of om de 24 maanden) (2)
Motorolie en oliefilter vervangen(uitvoeringen diesel EURO 4 zonder DPF) (of om de 24 maanden)Motorolie en oliefilter vervangen (dieseluitvoeringen EURO 4 met DPF) (
Õ)(1)
Remvloeistof vervangen (of om de 24 maanden)Pollenfilter vervangen (of om de 15 maanden)(*) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koude klimaten, gebruik in stadsverkeer, langdurig
stationair draaien, stoffige omgeving) om de 4 jaar of in ieder geval om de 5 jaar worden vervangen.
(Õ) De motorolie en het oliefilter moeten worden vervangen bij een brandend waarschuwingslampje op het instrumentenpaneel (zie het hoofd-
stuk “Lampjes en meldingen”) of in ieder geval om de 24 maanden.
165-184 PUNTO POP 1ed NL 15/10/13 15.14 Pagina 168

●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
169
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGONDERHOUD
EN ZORG
UITVOERINGEN DIESEL EURO 5 EN 5+
× 1000 km 35 70 105 140 175Maanden 24 48 72 96 120
Banden op conditie en slijtage controleren en bandenspanning eventueel herstellen
Werking verlichting (koplamp-en achterlichtunits, richtingaanwijzers, waarschuwingsknipperlichten,bagageruimte, interieur, dashboardkastje, waarschuwings-/controlelampjes enz.) controleren
Werking ruitenwissers/-sproeiers voor/achter controlerenen eventueel sproeiermonden afstellenStand wisserbladen voor en achter controleren en wisserbladen op slijtage controleren
Remblokken van schijfremmen voor op conditie en slijtage controleren en werking van remblokslijtagesensor controleren
Remblokken achter (schijfremmen) op conditie en slijtage controleren (voor bepaalde uitvoeringen/markten)Remschoenen achter (trommelremmen) op conditie/slijtage controleren (1.3 Multijet 75pk)
Visueel de conditie controleren van: buitenzijde carrosserie, bodemplaatbescherming, uitlaat,
brandstof- en remleidingen, rubber delen (stofkappen, hoezen enz.), en rubber slangenvan het rem- en brandstofsysteem
Vergrendelmechanismen van de motorkap en achterklep op vervuiling controleren en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen (koelsysteem, remsysteem, hydraulische koppelingbediening, ruitensproeiers, accu enz.)Handrem controleren en eventueel afstellenConditie van aandrijfriemen voor hulporganen visueel controlerenEmissie/roetuitstoot controlerenMotormanagementsysteem controleren (m.b.v. diagnosestekker)Controle van de laadstatus van de accu en eventuele oplading
165-184 PUNTO POP 1ed NL 15/10/13 15.14 Pagina 169

170VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGONDERHOUD
EN ZORG
●
●●
●●●● ●
●●
●●●● ●

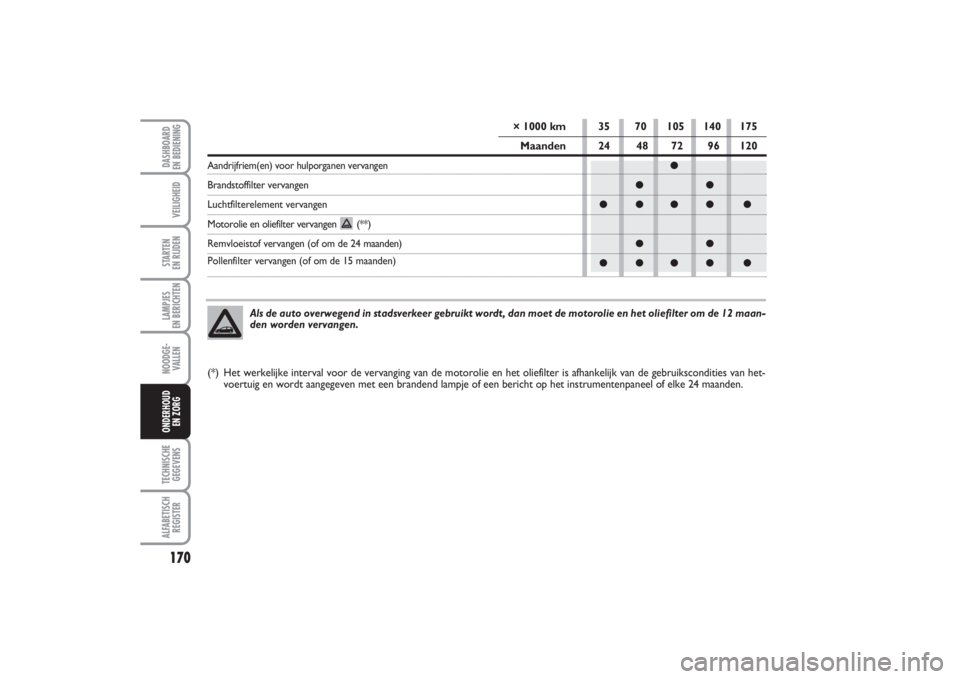

× 1000 km 35 70 105 140 175Maanden 24 48 72 96 120
Aandrijfriem(en) voor hulporganen vervangenBrandstoffilter vervangenLuchtfilterelement vervangenMotorolie en oliefilter vervangen (**)Remvloeistof vervangen (of om de 24 maanden)
Pollenfilter vervangen (of om de 15 maanden)
Als de auto overwegend in stadsverkeer gebruikt wordt, dan moet de motorolie en het oliefilter om de 12 maan-
den worden vervangen.
(*) Het werkelijke interval voor de vervanging van de motorolie en het oliefilter is afhankelijk van de gebruikscondities van het-
voertuig en wordt aangegeven met een brandend lampje of een bericht op het instrumentenpaneel of elke 24 maanden.
165-184 PUNTO POP 1ed NL 15/10/13 15.14 Pagina 170

171
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGONDERHOUD
EN ZORG
ZWAAR GEBRUIK
VAN DE AUTOAls de auto overwegend onder zware
bedrijfsomstandigheden rijdt, zoals:❒
trekken van aanhangers of caravans;
❒
rijden op stoffige wegen;
❒
veel korte ritten (minder dan 7-8 km)
en bij buitentemperaturen onder nul;
❒
veel langdurig stationair draaiende mo-
tor of lange ritten bij lage snelheden
(bijv. bij huis-aan-huis bezorging) of als
de auto lang stilstaat;
is het noodzakelijk de volgende contro-
les vaker uit te voeren, dan in het On-
derhoudsschema staat aangegeven:
❒
remblokken voor (schijfremmen) op
conditie en slijtage controleren;
❒
vergrendelmechanismen van motor-
kap en kofferdeksel op vervuiling con-
troleren en mechanismen smeren;
❒
visueel de conditie controleren van:
motor, versnellingsbak, aandrijfassen,
uitlaat, brandstof- en remleidingen,
rubber delen (stofkappen, hoezen
enz.) en rubber slangen van rem- en
brandstofsysteem;
❒
acculading en niveau van het elektro-
lyt in de accu controleren;
❒
conditie van aandrijfriemen voor hulp-
organen visueel controleren;
❒
pollenfilter controleren en eventueel
vervangen;
❒
luchtfilter controleren en eventueel
vervangen.
PERIODIEKE
CONTROLESIedere 1.000 km of voor een lange reis
controleren en eventueel bijvullen:❒
niveau van de motorkoelvloeistof;
❒
niveau van de remvloeistof;
❒
niveau van de ruitensproeiervloeistof;
❒
conditie en spanning van de banden;
❒
werking verlichting (koplamp-/achter-
lichtunits, richtingaanwijzers, waarschu-
wingsknipperlichten enz.);
❒
werking ruitenwissers/-sproeiers en
stand/slijtage wisserbladen voor en
achter.
Iedere 3.000 km controleren en eventu-
eel bijvullen: motorolieniveau.
Gebruik bij voorkeur producten van
PETRONAS LUBRICANTS omdat die
speciaal zijn afgestemd op de Fiat-model-
len (zie de “Vullingstabel” in het hoofdstuk
“Technische gegevens”).
165-184 PUNTO POP 1ed NL 15/10/13 15.14 Pagina 171

172VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGONDERHOUD
EN ZORG

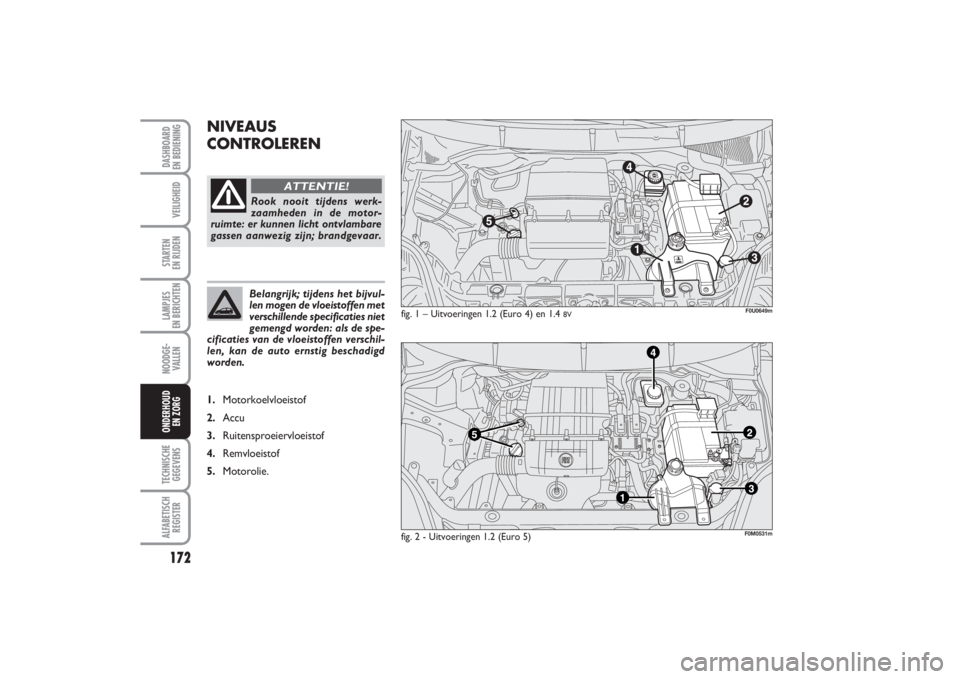

NIVEAUS
CONTROLEREN

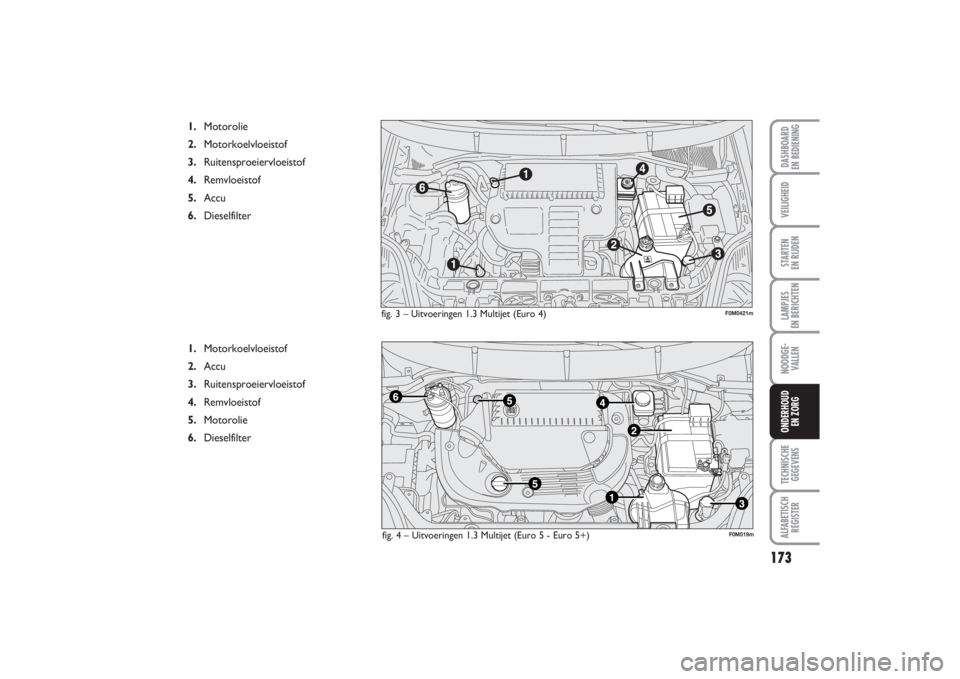

fig. 1 – Uitvoeringen 1.2 (Euro 4) en 1.4
8V
Rook nooit tijdens werk-
zaamheden in de motor-
ruimte: er kunnen licht ontvlambare
gassen aanwezig zijn; brandgevaar.
ATTENTIE!
Belangrijk; tijdens het bijvul-
len mogen de vloeistoffen met
verschillende specificaties niet
gemengd worden: als de spe-
cificaties van de vloeistoffen verschil-
len, kan de auto ernstig beschadigd
worden.
1.Motorkoelvloeistof
2.Accu
3.Ruitensproeiervloeistof
4.Remvloeistof
5.Motorolie.
F0U0649m
fig. 2 - Uitvoeringen 1.2 (Euro 5)
F0M0531m
165-184 PUNTO POP 1ed NL 15/10/13 15.14 Pagina 172

173
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENINGONDERHOUD
EN ZORG
fig. 3 – Uitvoeringen 1.3 Multijet (Euro 4)
1.Motorolie
2.Motorkoelvloeistof
3.Ruitensproeiervloeistof
4.Remvloeistof
5.Accu
6.Dieselfilter
F0M0421m
fig. 4 – Uitvoeringen 1.3 Multijet (Euro 5 - Euro 5+)
F0M519m
1.Motorkoelvloeistof
2.Accu
3.Ruitensproeiervloeistof
4.Remvloeistof
5.Motorolie
6.Dieselfilter
165-184 PUNTO POP 1ed NL 15/10/13 15.14 Pagina 173
