radio FIAT PUNTO 2014 Instructieboek (in Dutch)

4VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
DASHBOARD ...................................................................... 5
SYMBOLEN ........................................................................... 6
FIAT CODE ........................................................................... 6
DE SLEUTELS ........................................................................ 8
DIEFSTALALARM ................................................................ 10
START-/CONTACTSLOT ................................................. 12
INSTRUMENTENPANEEL ................................................. 13
INSTRUMENTEN ................................................................ 14
DIGITAAL DISPLAY ............................................................ 16
MULTIFUNCTIONEEL DISPLAY ..................................... 21
TRIPCOMPUTER ................................................................. 30
ZITPLAATSEN VOOR ........................................................ 32
ZITPLAATSEN ACHTER ................................................... 33
HOOFDSTEUNEN .............................................................. 34
STUURWIEL ......................................................................... 35
SPIEGELS ................................................................................ 35
VERWARMING EN VENTILATIE .................................... 37
HANDBEDIENDE AIRCONDITIONING ..................... 41
BUITENVERLICHTING ...................................................... 47
RUITEN REINIGEN ............................................................. 49
PLAFONDVERLICHTING ................................................. 51
BEDIENINGSKNOPPEN .................................................... 53
BRANDSTOFNOODSCHAKELING .............................. 55INTERIEURUITRUSTING................................................... 56
PORTIEREN .......................................................................... 60
RUITBEDIENING ................................................................. 63
BAGAGERUIMTE ................................................................. 65
MOTORKAP ......................................................................... 68
IMPERIAAL/SKIDRAGER ................................................... 69
KOPLAMPEN ........................................................................ 70
ABS .......................................................................................... 72
ESP-SYSTEEM ........................................................................ 73
EOBD-SYSTEEM ................................................................... 76
ELEKTRISCHE STUURBEKRACHTIGING
DUALDRIVE .......................................................................... 77
START&STOP-SYSTEEM .................................................... 79
GEAR SHIFT INDICATOR-SYSTEEM ............................. 84

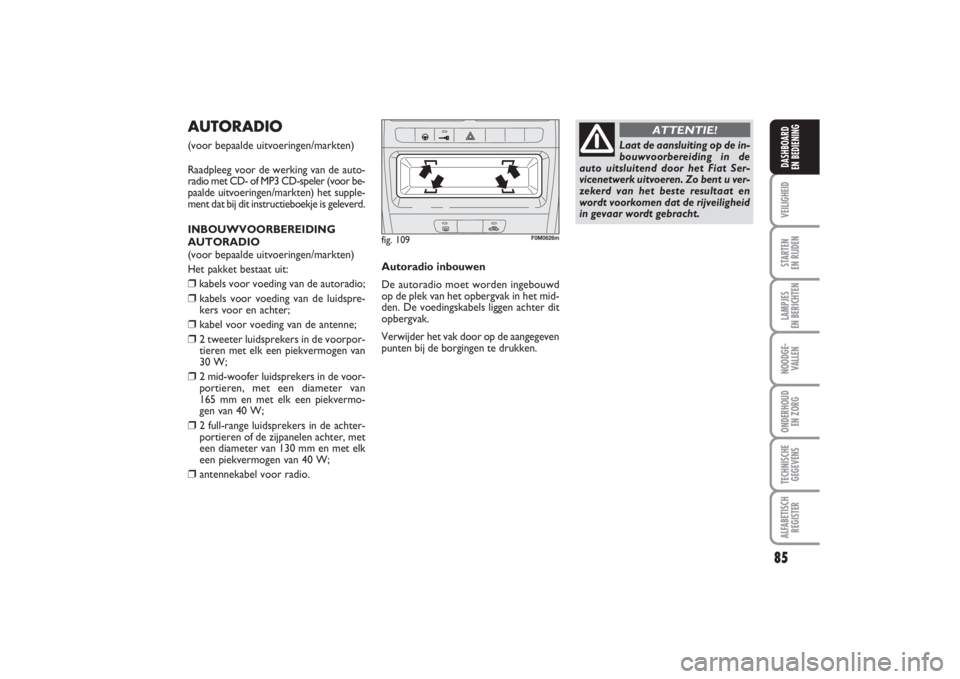

AUTORADIO ....................................................................... 85
INBOUWVOORBEREIDING VOOR DRAAGBAAR
NAVIGATIESYSTEEM ........................................................ 86
EXTRA ACCESSOIRES ....................................................... 86
TANKEN ................................................................................ 88
BESCHERMING VAN HET MILIEU ................................. 89
D D
A A
S S
H H
B B
O O
A A
R R
D D

E E
N N

B B
E E
D D
I I
E E
N N
I I
N N
G G
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 4

DASHBOARDDe aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de controle-/waarschuwingslampjes kunnen per
uitvoering verschillen.
1.Verstelbare luchtroosters zijkant – 2.Vaste luchtroosters zijkant – 3.Linker hendel: bediening buitenverlichting – 4.Instrumen-
tenpaneel – 5.Rechter hendel: bediening ruitenwissers, achterruitwisser, tripcomputer – 6.Bedieningsknoppen op het dashboard
– 7.Verstelbare luchtroosters midden – 8.Vast luchtrooster boven – 9.Frontairbag passagierszijde – 10.Dashboardkastje –11.Au-
toradio (voor bepaalde uitvoeringen/markten) – 12.Bedieningsknoppen verwarming/ventilatie/airconditioning – 13.Contactslot
–14.Frontairbag bestuurderszijde – 15. Hendel stuurwielverstelling – 16.Schakelaarpaneel: mistlampen voor/mistachterlicht/kop -
lampafstelling/digitaal display/multifunctioneel display.
5VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
F0M0606m
fig. 1
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 5

12VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
START-/CONTACTSLOTDe sleutel kan in 3 standen worden gedraaid
fig. 9:❒
STOP: motor uit, sleutel uitneembaar,
stuurslot ingeschakeld. Enkele elektri-
sche installaties werken (bijv. autoradio,
centrale portiervergrendeling).
❒
MAR: contact aan. Alle elektrische in-
stallaties werken.
❒
AVV: motor starten (stand zonder ver-
grendeling).
Het contactslot is voorzien van een her-
startbeveiliging. Als de motor bij de eer-
ste poging niet aanslaat, moet u de sleu-
tel terugdraaien in stand STOPen
nogmaals starten.STUURSLOT
Inschakelen
Zet de sleutel in stand STOP, trek de
sleutel uit het start-/contactslot en draai
het stuur totdat het vergrendelt.
Uitschakelen
Draai het stuur iets heen en weer, terwijl
u de sleutel in stand MARdraait.
Als het start-/contactslot is
geforceerd (bijv. bij een po-
ging tot diefstal) moet u, voordat u
weer met de auto gaat rijden, de wer-
king van het slot laten controleren bij
het Fiat Servicenetwerk.
ATTENTIE!
Neem altijd de sleutel uit het
contactslot als de auto
wordt verlaten, om onvoorzichtig ge-
bruik van de bedieningsknoppen te
voorkomen. Vergeet niet de handrem
aan te trekken. Schakel de eerste ver-
snelling in als de auto op een helling
omhoog staat en de achteruit bij een
helling omlaag (gezien vanuit de rij-
richting). Laat kinderen nooit alleen
achter in de auto.
ATTENTIE!
fig. 9
F0M0608m
Verwijder de sleutel nooit uit
het contactslot als de auto
nog in beweging is. Bij de eerste stuur-
uitslag blokkeert het stuur automa-
tisch. Dit geldt in alle gevallen, ook
als de auto gesleept wordt.
ATTENTIE!
Het is streng verboden om
demontage-/montagewerk-
zaamheden uit te voeren, waarvoor
wijzigingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij mon-
tage van een diefstalbeveiliging).
Hierdoor kunnen de prestaties van
het systeem, de garantie en de veilig-
heid in gevaar worden gebracht en
voldoet de auto niet meer aan de
typegoedkeuring.
ATTENTIE!
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 12

16VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
DIGITAAL DISPLAYBEGINSCHERM fig. 16
Op het beginscherm kan het volgende
worden weergegeven:
AStand koplampverstelling (alleen als
het dimlicht is ingeschakeld).
BTijd (altijd weergegeven, ook bij uit-
genomen contactsleutel en gesloten
voorportieren).
CKilometerteller (weergave kilometer- /
mijltotaalteller) en informatie Trip-
computer.
DWeergave Start&Stop-functie (voor
bepaalde uitvoeringen/markten).
EGear Shift Indicator (schakeladvies)
(voor bepaalde uitvoeringen/markten).
OpmerkingBij uitgenomen contactsleu-
tel wordt bij het openen van een van de
voorportieren het display verlicht en
wordt enkele seconden de tijd en de ki-
lometer- of mijltotaalteller weergegeven.BEDIENINGSKNOPPEN fig. 17
+
Om het scherm en de keuzemoge-
lijkheden naar boven te doorlopen of
de weergegeven waarde te verhogen.
MENU
Kort indrukken voor toegang
ESC
tot het menu en/of naar het
volgende scherm te gaan of de
keuze te bevestigen.
Even ingedrukt houden om terug
te keren naar het beginscherm.
–
Om het scherm en de keuzemogelijk-
heden naar beneden te doorlopen of
de weergegeven waarde te verlagen.OpmerkingBij de knoppen +en –hangt
de werking van het volgende af:
Lichtsterkte interieur auto regelen
– als het beginscherm wordt weergegeven,
dan kunt u hiermee de lichtsterkte van
het instrumentenpaneel, van de autoradio
en van de automatische klimaatregeling
regelen.
Setup-menu
– binnen het menu kunt u het menu naar
boven of beneden doorlopen;
– tijdens het instellen kunt u de waarde
verhogen of verlagen.
fig. 16
F0M0537m
fig. 17
F0M0122m
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 16

21
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
BEDIENINGSKNOPPEN fig. 19+
Om het scherm en de keuzemoge-
lijkheden naar boven te doorlopen of
de weergegeven waarde te verhogen.
MENU
Kort indrukken voor toegang
ESC
tot het menu en/of naar het vol-
gende scherm te gaan of de keu-
ze te bevestigen.
Even ingedrukt houden om terug
te keren naar het beginscherm.
–
Om het scherm en de keuzemogelijk-
heden naar beneden te doorlopen of
de weergegeven waarde te verlagen.
MULTIFUNCTIONEEL
DISPLAY(voor bepaalde uitvoeringen/markten)De auto kan zijn uitgerust met een multi-
functioneel display dat tijdens de rit nut-
tige informatie levert aan de bestuurder
op basis van de instelling voor de gewenste
gegevens.
BEGINSCHERM fig. 18
Op het beginscherm kan het volgende
worden weergegeven:
ADatum.
BKilometerteller (weergave kilometer- /
mijltotaalteller).
CTijd (altijd weergegeven, ook bij uit-
genomen contactsleutel en gesloten
voorportieren).
DBuitentemperatuur.
EStand koplampverstelling (alleen als
het dimlicht is ingeschakeld).
FWeergave Start&Stop-functie (voor
bepaalde uitvoeringen/markten).
GGear Shift Indicator (schakeladvies)
(voor bepaalde uitvoeringen/markten).
OpmerkingBij het openen van een
voorportier wordt het display verlicht en
wordt enkele seconden de tijd en de ki-
lometer-/mijltotaalteller weergegeven.
fig. 18
F0M0538m
OpmerkingBij de knoppen +en –hangt
de werking van het volgende af:
Lichtsterkte interieur auto regelen
– als het beginscherm wordt weergegeven,
dan kunt u hiermee de lichtsterkte van
het instrumentenpaneel, van de autoradio
en van de automatische klimaatregeling
regelen.
Setup-menu
– binnen het menu kunt u het menu naar
boven of beneden doorlopen;
– tijdens het instellen kunt u de waarde
verhogen of verlagen.fig. 19
F0M0122m
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 21

23
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
Het menu heeft de volgende opties:
– BEEP SNELHEID
– CORNERING LIGHTS
(voor bepaalde uitvoeringen/ markten)
– GEGEVENS TRIP B
– KLOKJE INSTELLEN
– DATUM INSTELLEN
– EERSTE PAGINA
(voor bepaalde uitvoeringen/ markten)
– ZIE RADIO
– AUTOCLOSE
– MEETEENHEID
– TAAL
– VOLUME WAARSCHUWINGEN
– VOLUME TOETSEN
– SERVICE
– AIRBAG/BAG PASSAGIER
– DAGVERLICHTING
(voor bepaalde uitvoeringen/markten)
– MENU VERLATEN.FUNCTIES DISPLAY
Snelheidslimiet (Beep Snelheid)
Met deze functie kan de snelheidslimiet
van de auto (km/h of mph) worden inge-
steld. Als deze limiet wordt overschreden,
wordt de bestuurder gewaarschuwd (zie
hoofdstuk “Lampjes en berichten”).
Ga voor het instellen van de snelheidsli-
miet als volgt te werk:
– druk kort op de knop MENU ESC; op
het display verschijnt het opschrift (Beep
Snelh.);
– druk op de knop +of –om de snel-
heidslimiet in te schakelen (On) of uit te
schakelen (Off);
– als de functie al was ingeschakeld (On),
kan met de knop +of –de gewenste snel-
heidslimiet worden ingesteld en worden
bevestigd door het indrukken van de knop
MENU ESC.
OpmerkingDe waarde kan worden in-
gesteld tussen 30 en 200 km/h of tussen 20
en 125 mph, afhankelijk van de ingestelde
meeteenheid (zie de paragraaf “Meeteen-
heid instellen” (Meeteenheid) hierna). Elke
keer als u de knop +/–indrukt, wordt de
waarde 5 eenheden verhoogd of verlaagd.
Als u de knop +/–ingedrukt houdt, lopen
de cijfers automatisch snel door of terug.
Als u dicht bij de juiste waarde bent, stelt
u de exacte waarde in door de knop tel-
kens in te drukken en los te laten.
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.
Ga als volgt te werk als u de instelling wilt
annuleren:
– druk kort op de knop MENU ESC; op
het display knippert (On);
– druk op de knop –; op het display knip-
pert (Off);
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 23

26VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
Centrale portiervergrendeling
bij
rijdende auto (Autoclose)
Als deze functie is ingeschakeld (On), wor-
den de portieren automatisch vergrendeld
als de auto sneller rijdt dan 20 km/h.
Ga voor het inschakelen (On) of uitscha-
kelen (Off) van deze functie als volgt te
werk:
– druk kort op de knop MENU ESC; op
het display verschijnt een submenu;
– druk kort op de knop MENU ESC; op
het display knippert (On) of (Off), afhan-
kelijk van de instelling;
– druk op de knop +of –om de keuze uit
te voeren;
– druk kort op de knop MENU ESCom
terug te keren naar het scherm van het
submenu of houd de knop even ingedrukt
om terug te keren naar het scherm van
het hoofdmenu zonder op te slaan;
– houd de knop MENU ESCnogmaals
even ingedrukt om terug te keren naar het
beginscherm of het hoofdmenu, afhanke-
lijk van waar u zich in het menu bevindt. Herhaling informatie
audiosysteem (Zie radio)
Met deze functie kan op het display de
informatie over de autoradio worden
weergegeven.
– Radio: frequentie of RDS-bericht van het
geselecteerde radiostation, automatisch
zoeken of AutoSTore inschakelen;
– audio-CD, MP3-CD: nummer van het
muziekstuk;
– CD-wisselaar: CD-nummer en nummer
muziekstuk.
Ga voor het inschakelen (On) of uitscha-
kelen (Off) van de informatie van het au-
diosysteem op het display als volgt te werk:
– druk kort op de knop MENU ESC; op
het display knippert (On) of (Off), afhan-
kelijk van de instelling;
– druk op de knop +of –om de keuze uit
te voeren;
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.Meeteenheid instellen
(Meeteenheid)
Met deze functie kunnen de meeteenhe-
den worden ingesteld in drie submenu’s:
“Afstand”, “Verbruik” en “Temperatuur”.
Ga voor het instellen van de gewenste
meeteenheid als volgt te werk:
– druk kort op de knop MENU ESC; op
het display verschijnen de drie submenu’s;
– druk op de knop +of –om tussen de
drie submenu’s te navigeren;
– druk na het selecteren van het submenu
dat u wilt wijzigen, kort op de knop
MENU ESC;
– als het submenu “Afstand”is gekozen:
druk kort op de knop MENU ESC; op
het display wordt “km” of “mijl” weerge-
geven, afhankelijk van de instelling;
– druk op de knop +of –om de keuze uit
te voeren;
– als het submenu “Verbruik”is gekozen:
druk kort op de knop MENU ESC; op
het display wordt “km/l”, “l/100km” of
“mpg” weergegeven, afhankelijk van de
instelling;
001-032 PUNTO POP 1ed NL 07/10/13 13.32 Pagina 26

57
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING

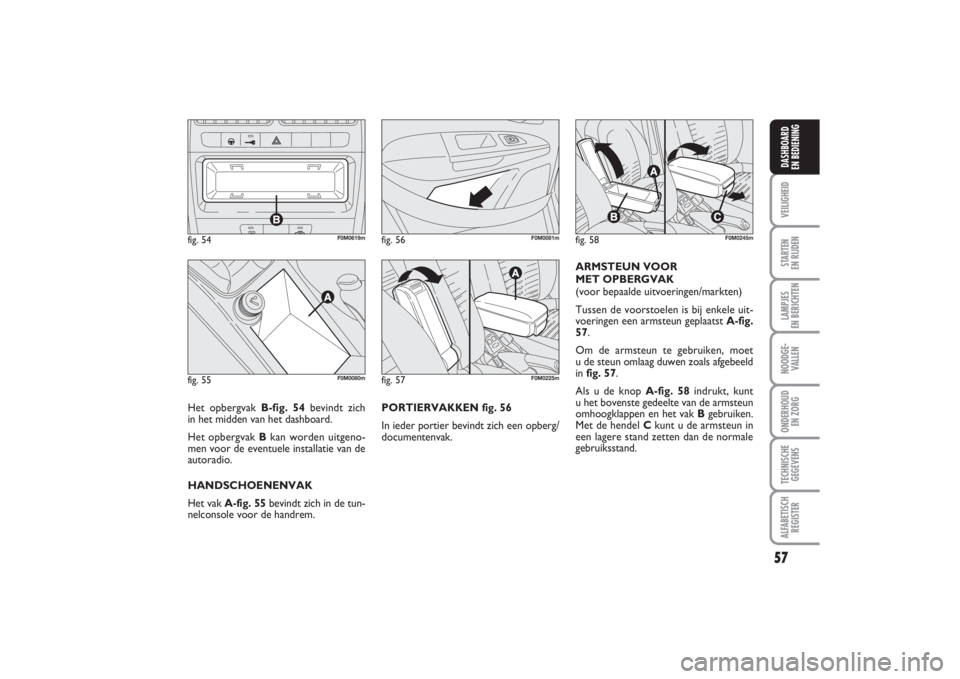

PORTIERVAKKEN fig. 56
In ieder portier bevindt zich een opberg/
documentenvak.ARMSTEUN VOOR
MET OPBERGVAK
(voor bepaalde uitvoeringen/markten)
Tussen de voorstoelen is bij enkele uit-
voeringen een armsteun geplaatst A-fig.
57.
Om de armsteun te gebruiken, moet
u de steun omlaag duwen zoals afgebeeld
in fig. 57.
Als u de knop A-fig. 58indrukt, kunt
u het bovenste gedeelte van de armsteun
omhoogklappen en het vak Bgebruiken.
Met de hendel Ckunt u de armsteun in
een lagere stand zetten dan de normale
gebruiksstand.
fig. 54
F0M0619m
fig. 55
F0M0080m
fig. 57
F0M0225m
fig. 58
F0M0245m
fig. 56
F0M0081m
Het opbergvak B-fig. 54bevindt zich
in het midden van het dashboard.
Het opbergvak Bkan worden uitgeno-
men voor de eventuele installatie van de
autoradio.
HANDSCHOENENVAK
Het vak A-fig. 55bevindt zich in de tun-
nelconsole voor de handrem.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 57

85
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
AUTORADIO(voor bepaalde uitvoeringen/markten)
Raadpleeg voor de werking van de auto-
radio met CD- of MP3 CD-speler (voor be-
paalde uitvoeringen/markten) het supple-
ment dat bij dit instructieboekje is geleverd.
INBOUWVOORBEREIDING
AUTORADIO
(voor bepaalde uitvoeringen/markten)
Het pakket bestaat uit:❒
kabels voor voeding van de autoradio;
❒
kabels voor voeding van de luidspre-
kers voor en achter;
❒
kabel voor voeding van de antenne;
❒
2 tweeter luidsprekers in de voorpor-
tieren met elk een piekvermogen van
30 W;
❒
2 mid-woofer luidsprekers in de voor-
portieren,
met een diameter van
165 mm en met elk een piekvermo-
gen van 40 W;
❒
2 full-range luidsprekers in de achter-
portieren of de zijpanelen achter, met
een diameter van 130 mm en met elk
een piekvermogen van 40 W;
❒
antennekabel voor radio.Autoradio inbouwen
De autoradio moet worden ingebouwd
op de plek van het opbergvak in het mid-
den. De voedingskabels liggen achter dit
opbergvak.
Verwijder het vak door op de aangegeven
punten bij de borgingen te drukken.
fig. 109
F0M0626m
Laat de aansluiting op de in-
bouwvoorbereiding in de
auto uitsluitend door het Fiat Ser-
vicenetwerk uitvoeren. Zo bent u ver-
zekerd van het beste resultaat en
wordt voorkomen dat de rijveiligheid
in gevaar wordt gebracht.
ATTENTIE!
070-090 PUNTO POP 1ed NL 07/10/13 13.38 Pagina 85

86VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
INBOUWVOOR -
BEREIDING VOOR
DRAAGBAAR
NAVIGATIESYSTEEM U kunt het draagbare navigatiesysteem in
de speciale beugel steken die is aangege-
ven in fig. 110.
fig. 110
F0M0431m
EXTRA ACCESSOIRESAls u na aanschaf van uw auto accessoi-
res wilt monteren die constante voeding
nodig hebben (autoradio, anti-diefstalsa-
tellietbewaking enz.), of accessoires die
de elektrische installatie zwaar belasten,
wendt u dan tot het Fiat Servicenetwerk.
Deze kan u de meest geschikte installaties
aanraden uit het Fiat Lineaccessori-pro-
gramma en controleren of de elektrische
installatie van de auto geschikt is voor het
extra stroomverbruik of dat het nood-
zakelijk is een accu met een grotere
capaciteit te monteren.
070-090 PUNTO POP 1ed NL 07/10/13 13.38 Pagina 86
