FIAT PUNTO 2014 Kezelési és karbantartási útmutató (in Hungarian)

VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
147
TISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓBIZTONSÁGINDÍTÁS
ÉS VEZETÉSSZÜKSÉG ESETÉN
KÜLSŐ VILÁGÍTÁS
IZZÓCSEREAz egyes izzók típusára és teljesítmé-
nyére vonatkozó információkat az előző
„Izzócsere” című rész tartalmazza.
ELÜLSŐ FÉNYSZÓRÓCSOPORT
16. ábraAz első fényszórócsoport a helyzetjelző,
a tompított fényszóró, a távolsági fény-
szóró és az irányjelző izzókat foglalja ma-
gában.
A lámpaegységben elhelyezett izzók el-
rendezése az alábbi:Ahelyzetjelzők
Bnappali világítás
Cirányjelzők
Dtompított/távolsági fényszórók.
FIGYELMEZTETÉS Az első irányjelző,
a tompított fényszóró és a távolsági fény-
szóró izzók cseréjét a megfelelő záró-
fedél felnyitásával végezhetjük el (lásd a
fejezet „Irányjelzők” című részét).
HELYZETJELZŐ LÁMPÁK
17. ábra
Az izzó cseréjét az alábbiak szerint vé-
gezzük:❒
vegyük le a védő gumisapkát egy meg-
felelő nyelvvel
❒
nyomjuk meg a Bfüleket, és vegyük ki
az izzófoglalatot;
❒
vegyük ki és cseréljük ki a Cizzót;
❒
nyomjuk vissza a foglalatot, és helyez-
zük vissza a gumisapkát, ügyelve annak
biztos rögzülésére.
16. ábra
F0M0630m
17. ábra
F0M0631m
133-164 PUNTO POP 1ed HU 17/10/13 16.02 Pagina 147

MŰSZERFAL
ÉS KEZELŐ -
SZERVEK148TISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓBIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
NAPPALI MENETJELZŐ
FÉNYEK (DRL)
Az izzó cseréjét az alábbiak szerint vé-
gezzük:
r az óramutató járásával ellentétesen for-
gatva húzzuk ki az izzótartó foglalatot (A-
18. ábra);❒
kissé benyomva B, majd az óramutató
járásával ellentétesen forgatva vegyük
ki a bajonett-foglalatú izzót;
❒
helyezzük vissza és az óramutató járá-
sával megegyezően forgatva rögzítsük
megfelelően a foglalatot.TOMPÍTOTT/TÁVOLSÁGI
FÉNYSZÓRÓK 19. ábra
Az izzó cseréjét az alábbiak szerint vé-
gezzük:
❒
távolítsuk el a gumi védősapkát;
❒
kössük le a központi elektromos B-19.
ábracsatlakozót, és akasszuk ki a fog-
lalatot rögzítő rugót;
❒
vegyük ki és cseréljük ki az izzót A;
❒
helyezzük be az új izzót, ügyelve arra,
hogy a fémfoglalat nyúlványai pontosan
illeszkedjenek fényszórótükör kivágá-
saiba;
❒
akasszuk be a foglalatot rögzítő rugót,
majd nyomjuk a helyére az elektromos
csatlakozót;
❒
helyezzük vissza a fedelet, meggyőződ-
ve annak helyes rögzüléséről.IRÁNYJELZŐK
Első irányjelzők 20. ábra
Az izzó cseréjét az alábbiak szerint vé-
gezzük:
❒
kormányozzuk a jobb/bal kereket befe-
lé;
❒
csavarozzuk le a rögzítő elemeket A-
20. ábra, majd vegyük le a Bzárófe-
delet;
18. ábra
F0M0632m
20. ábra
F0M0634m
19. ábra
F0M0633m
133-164 PUNTO POP 1ed HU 17/10/13 16.02 Pagina 148

VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
149
TISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓBIZTONSÁGINDÍTÁS
ÉS VEZETÉSSZÜKSÉG ESETÉN
❒

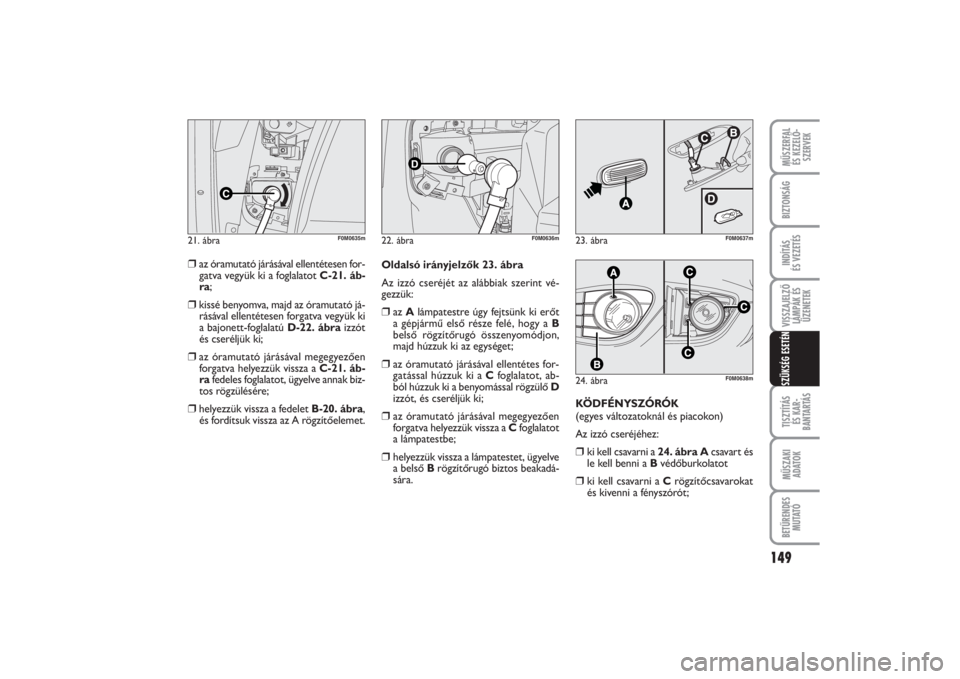

az óramutató járásával ellentétesen for-
gatva vegyük ki a foglalatot C-21. áb-
ra;
❒
kissé benyomva, majd az óramutató já-
rásával ellentétesen forgatva vegyük ki
a bajonett-foglalatú D-22. ábraizzót
és cseréljük ki;
❒
az óramutató járásával megegyezően
forgatva helyezzük vissza a C-21. áb-
ra fedeles foglalatot, ügyelve annak biz-
tos rögzülésére;
❒
helyezzük vissza a fedeletB-20. ábra,
és fordítsuk vissza az A rögzítőelemet.Oldalsó irányjelzők 23. ábra
Az izzó cseréjét az alábbiak szerint vé-
gezzük:
❒
az Alámpatestre úgy fejtsünk ki erőt
a gépjármű első része felé, hogy a B
belső rögzítőrugó összenyomódjon,
majd húzzuk ki az egységet;
❒
az óramutató járásával ellentétes for-
gatással húzzuk ki a Cfoglalatot, ab-
ból húzzuk ki a benyomással rögzülő D
izzót, és cseréljük ki;
❒
az óramutató járásával megegyezően
forgatva helyezzük vissza a Cfoglalatot
a lámpatestbe;
❒
helyezzük vissza a lámpatestet, ügyelve
a belső Brögzítőrugó biztos beakadá-
sára.KÖDFÉNYSZÓRÓK
(egyes változatoknál és piacokon)
Az izzó cseréjéhez:
❒
ki kell csavarni a 24. ábra Acsavart és
le kell benni a Bvédőburkolatot
❒
ki kell csavarni a Crögzítőcsavarokat
és kivenni a fényszórót;
21. ábra
F0M0635m
22. ábra
F0M0636m
23. ábra
F0M0637m
24. ábra
F0M0638m
133-164 PUNTO POP 1ed HU 17/10/13 16.02 Pagina 149

MŰSZERFAL
ÉS KEZELŐ -
SZERVEK150TISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓBIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
❒

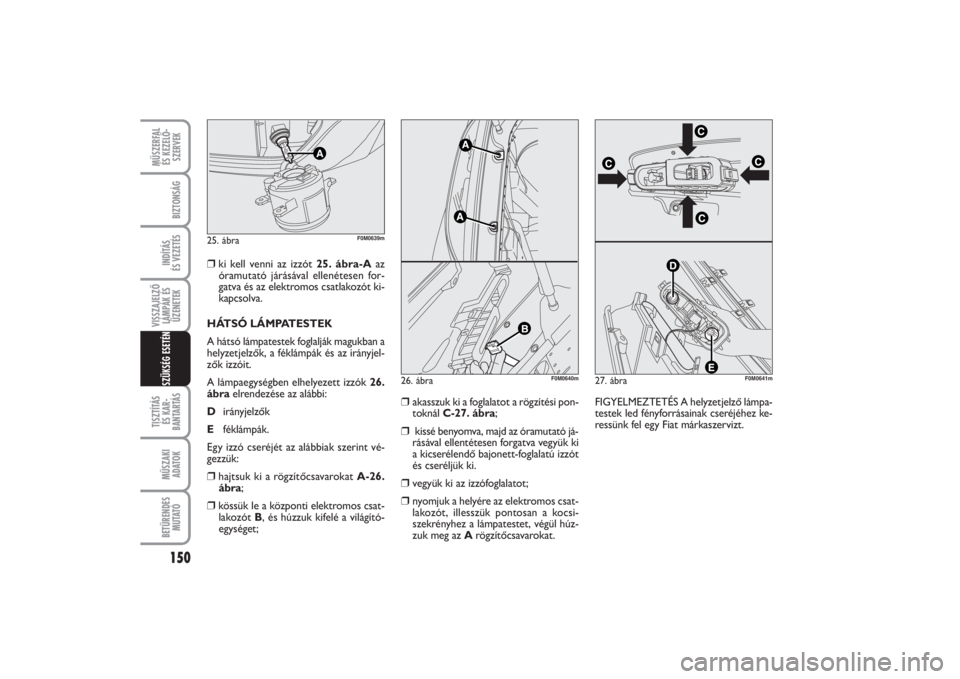

ki kell venni az izzót25. ábra-Aaz
óramutató járásával ellenétesen for-
gatva és az elektromos csatlakozót ki-
kapcsolva.
HÁTSÓ LÁMPATESTEK
A hátsó lámpatestek foglalják magukban a
helyzetjelzők, a féklámpák és az irányjel-
zők izzóit.
A lámpaegységben elhelyezett izzók 26.
ábraelrendezése az alábbi:
Dirányjelzők
Eféklámpák.
Egy izzó cseréjét az alábbiak szerint vé-
gezzük:
❒
hajtsuk ki a rögzítőcsavarokat A-26.
ábra;
❒
kössük le a központi elektromos csat-
lakozót B, és húzzuk kifelé a világító-
egységet;
❒
akasszuk ki a foglalatot a rögzítési pon-
toknál C-27. ábra;
❒
kissé benyomva, majd az óramutató já-
rásával ellentétesen forgatva vegyük ki
a kicserélendő bajonett-foglalatú izzót
és cseréljük ki.
❒
vegyük ki az izzófoglalatot;
❒
nyomjuk a helyére az elektromos csat-
lakozót, illesszük pontosan a kocsi-
szekrényhez a lámpatestet, végül húz-
zuk meg az Arögzítőcsavarokat.FIGYELMEZTETÉS A helyzetjelző lámpa-
testek led fényforrásainak cseréjéhez ke-
ressünk fel egy Fiat márkaszervizt.
25. ábra
A
F0M0639m
26. ábra
F0M0640m
27. ábra
F0M0641m
133-164 PUNTO POP 1ed HU 17/10/13 16.02 Pagina 150

VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
151
TISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓBIZTONSÁGINDÍTÁS
ÉS VEZETÉSSZÜKSÉG ESETÉN

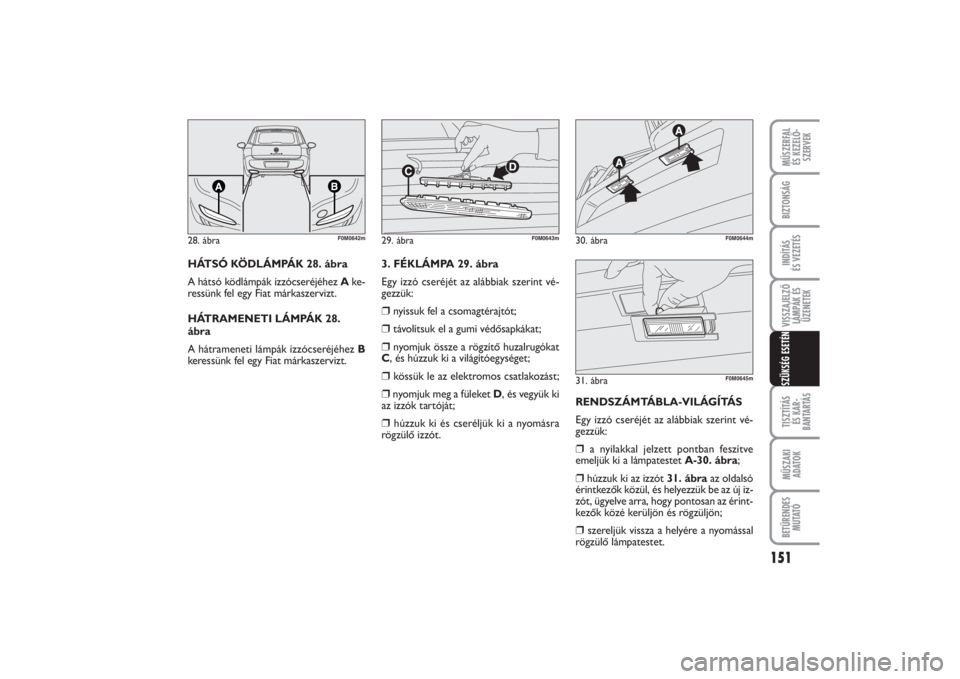

HÁTSÓ KÖDLÁMPÁK 28. ábra
A hátsó ködlámpák izzócseréjéhez Ake-
ressünk fel egy Fiat márkaszervizt.
HÁTRAMENETI LÁMPÁK 28.
ábra
A hátrameneti lámpák izzócseréjéhez B
keressünk fel egy Fiat márkaszervizt.3. FÉKLÁMPA 29. ábra
Egy izzó cseréjét az alábbiak szerint vé-
gezzük:
❒
nyissuk fel a csomagtérajtót;
❒
távolítsuk el a gumi védősapkákat;
❒
nyomjuk össze a rögzítő huzalrugókat
C, és húzzuk ki a világítóegységet;
❒
kössük le az elektromos csatlakozást;
❒nyomjuk meg a füleketD, és vegyük ki
az izzók tartóját;❒
húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót.RENDSZÁMTÁBLA-VILÁGÍTÁS
Egy izzó cseréjét az alábbiak szerint vé-
gezzük:
❒
a nyilakkal jelzett pontban feszítve
emeljük ki a lámpatestet A-30. ábra;
❒
húzzuk ki az izzót 31. ábraaz oldalsó
érintkezők közül, és helyezzük be az új iz-
zót, ügyelve arra, hogy pontosan az érint-
kezők közé kerüljön és rögzüljön;
❒
szereljük vissza a helyére a nyomással
rögzülő lámpatestet.
28. ábra
F0M0642m
29. ábra
F0M0643m
30. ábra
F0M0644m
31. ábra
F0M0645m
133-164 PUNTO POP 1ed HU 17/10/13 16.02 Pagina 151

MŰSZERFAL
ÉS KEZELŐ -
SZERVEK152TISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓBIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN

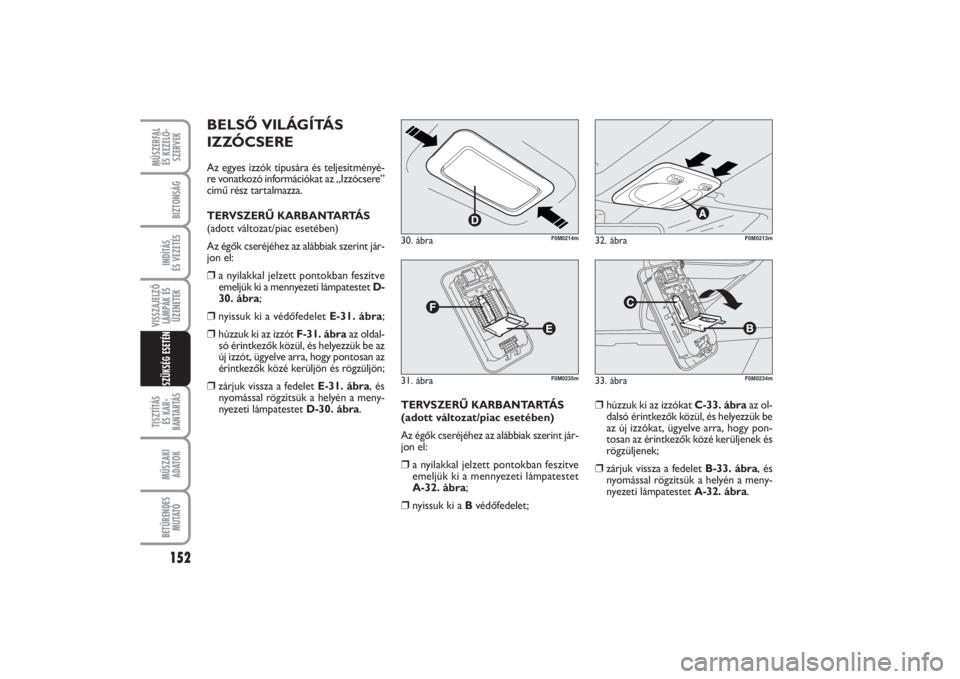

BELSŐ VILÁGÍTÁS
IZZÓCSEREAz egyes izzók típusára és teljesítményé-
re vonatkozó információkat az „Izzócsere”
című rész tartalmazza.
TERVSZERŰ KARBANTARTÁS
(adott változat/piac esetében)
Az égők cseréjéhez az alábbiak szerint jár-
jon el:❒
a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet D-
30. ábra;
❒
nyissuk ki a védőfedelet E-31. ábra;
❒
húzzuk ki az izzót F-31. ábraaz oldal-
só érintkezők közül, és helyezzük be az
új izzót, ügyelve arra, hogy pontosan az
érintkezők közé kerüljön és rögzüljön;
❒
zárjuk vissza a fedelet E-31. ábra, és
nyomással rögzítsük a helyén a meny-
nyezeti lámpatestet D-30. ábra.TERVSZERŰ KARBANTARTÁS
(adott változat/piac esetében)
Az égők cseréjéhez az alábbiak szerint jár-
jon el:
❒
a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet
A-32. ábra;
❒
nyissuk ki a Bvédőfedelet;
❒
húzzuk ki az izzókat C-33. ábraaz ol-
dalsó érintkezők közül, és helyezzük be
az új izzókat, ügyelve arra, hogy pon-
tosan az érintkezők közé kerüljenek és
rögzüljenek;
❒
zárjuk vissza a fedelet B-33. ábra, és
nyomással rögzítsük a helyén a meny-
nyezeti lámpatestet A-32. ábra.
32. ábra
F0M0213m
33. ábra
F0M0234m
30. ábra
F0M0214m
31. ábra
F0M0235m
133-164 PUNTO POP 1ed HU 17/10/13 16.02 Pagina 152

VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
153
TISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓBIZTONSÁGINDÍTÁS
ÉS VEZETÉSSZÜKSÉG ESETÉN

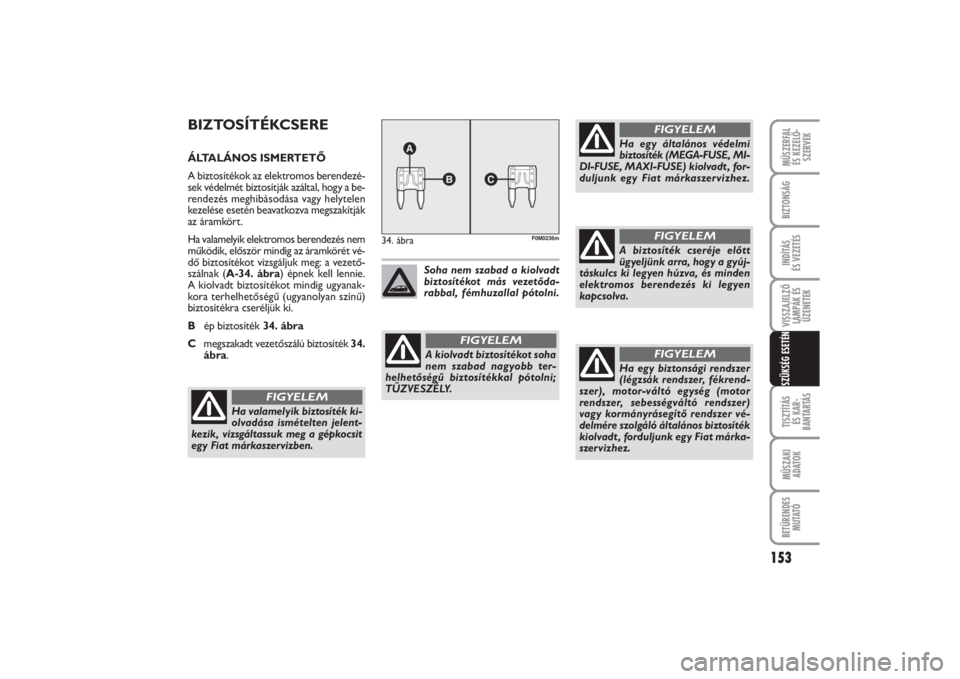

BIZTOSÍTÉKCSEREÁLTALÁNOS ISMERTETŐ
A biztosítékok az elektromos berendezé-
sek védelmét biztosítják azáltal, hogy a be-
rendezés meghibásodása vagy helytelen
kezelése esetén beavatkozva megszakítják
az áramkört.
Ha valamelyik elektromos berendezés nem
működik, először mindig az áramkörét vé-
dő biztosítékot vizsgáljuk meg: a vezető-
szálnak (A-34. ábra) épnek kell lennie.
A kiolvadt biztosítékot mindig ugyanak-
kora terhelhetőségű (ugyanolyan színű)
biztosítékra cseréljük ki.
Bép biztosíték 34. ábra
Cmegszakadt vezetőszálú biztosíték 34.
ábra.
34. ábra
F0M0236m
A kiolvadt biztosítékot soha
nem szabad nagyobb ter-
helhetőségű biztosítékkal pótolni;
TŰZVESZÉLY.
FIGYELEM
Soha nem szabad a kiolvadt
biztosítékot más vezetőda-
rabbal, fémhuzallal pótolni.
Ha egy általános védelmi
biztosíték (MEGA-FUSE, MI-
DI-FUSE, MAXI-FUSE) kiolvadt , for-
duljunk egy Fiat márkaszervizhez.
FIGYELEM
Ha valamelyik biztosíték ki-
olvadása ismételten jelent-
kezik, vizsgáltassuk meg a gépkocsit
egy Fiat márkaszervizben.
FIGYELEM
A biztosíték cseréje előtt
ügyeljünk arra, hogy a gyúj-
táskulcs ki legyen húzva, és minden
elektromos berendezés ki legyen
kapcsolva.
FIGYELEM
Ha egy biztonsági rendszer
(légzsák rendszer, fékrend-
szer), motor-váltó egység (motor
rendszer, sebességváltó rendszer)
vagy kormányrásegítő rendszer vé-
delmére szolgáló általános biztosíték
kiolvadt , forduljunk egy Fiat márka-
szervizhez.
FIGYELEM
133-164 PUNTO POP 1ed HU 17/10/13 16.02 Pagina 153

MŰSZERFAL
ÉS KEZELŐ -
SZERVEK154TISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓBIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN

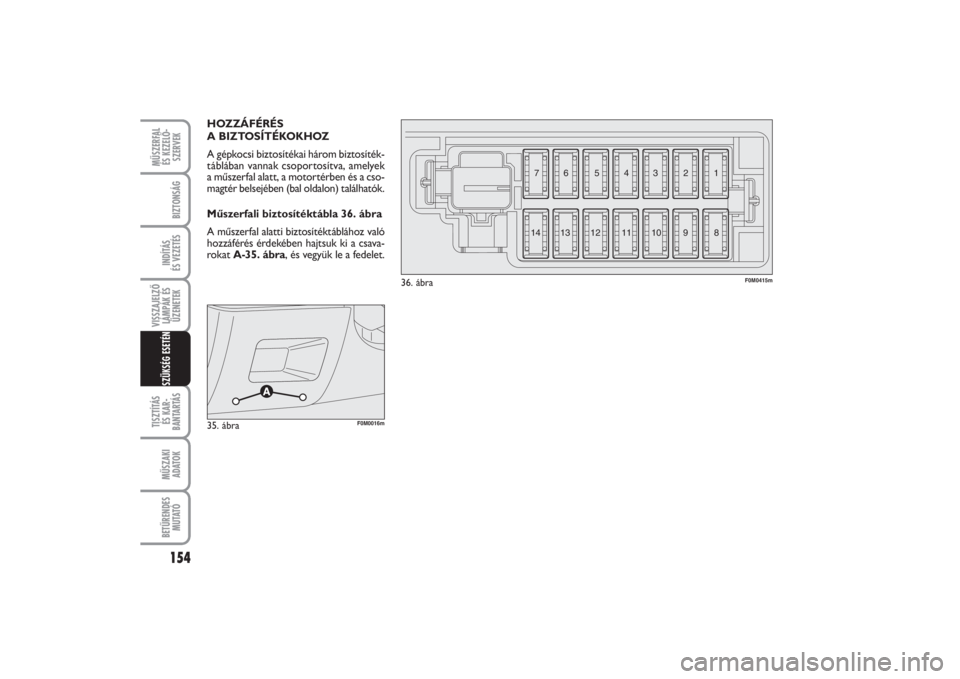

HOZZÁFÉRÉS
A BIZTOSÍTÉKOKHOZ
A gépkocsi biztosítékai három biztosíték-
táblában vannak csoportosítva, amelyek
a műszerfal alatt, a motortérben és a cso-
magtér belsejében (bal oldalon) találhatók.
Műszerfali biztosítéktábla 36. ábra
A műszerfal alatti biztosítéktáblához való
hozzáférés érdekében hajtsuk ki a csava-
rokat A-35. ábra, és vegyük le a fedelet.
36. ábra
F0M0415m
3 4 5 6 7
8 9 10 11 12
13 141 2
35. ábra
F0M0016m
133-164 PUNTO POP 1ed HU 17/10/13 16.02 Pagina 154

VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
155
TISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓBIZTONSÁGINDÍTÁS
ÉS VEZETÉSSZÜKSÉG ESETÉN

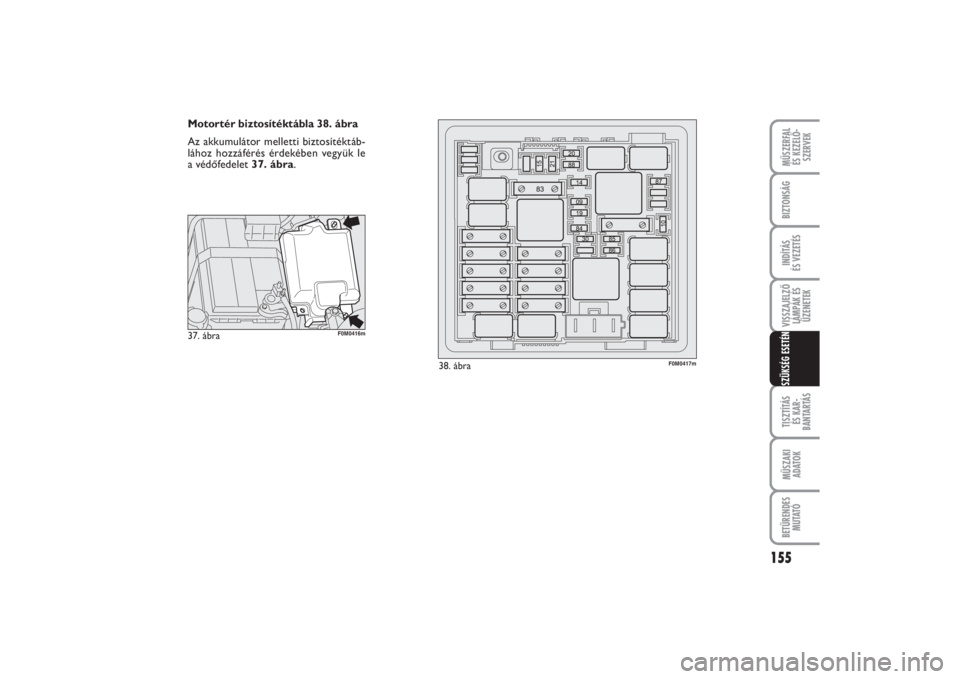

Motortér biztosítéktábla 38. ábraAz akkumulátor melletti biztosítéktáb-
lához hozzáférés érdekében vegyük le
a védőfedelet 37. ábra.
38. ábra
F0M0417m
37. ábra
F0M0416m
133-164 PUNTO POP 1ed HU 17/10/13 16.02 Pagina 155

MŰSZERFAL
ÉS KEZELŐ -
SZERVEK156TISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓBIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN

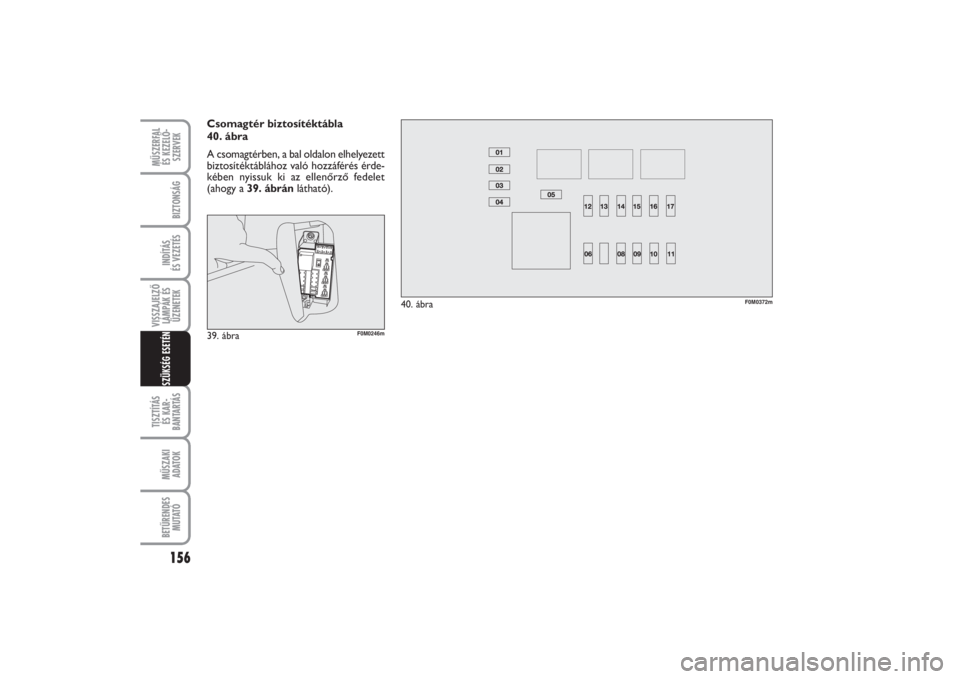

Csomagtér biztosítéktábla
40. ábra
A csomagtérben, a bal oldalon elhelyezett
biztosítéktáblához való hozzáférés érde-
kében nyissuk ki az ellenőrző fedelet
(ahogy a 39. ábránlátható).
40. ábra
F0M0372m
39. ábra
F0M0246m
133-164 PUNTO POP 1ed HU 17/10/13 16.02 Pagina 156
