FIAT PUNTO 2014 Kezelési és karbantartási útmutató (in Hungarian)

37
BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
31. ábra
F0M0611m
FŰTÉS ÉS SZELLŐZTETÉS1.Felső, fix helyzetű levegőnyílások – 2.Középső, beállítható levegőnyílások – 3.Oldalsó, fix helyzetű levegőnyílások – 4.Oldalsó,
beállítható levegőnyílások – 5. Alsó levegőnyílások az elülső ülések lábteréhez – 6.Alsó levegőnyílások a hátsó ülések lábteréhez.
033-069 PUNTO POP 1ed HU 17/10/13 15.55 Pagina 37

38BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
KEZELŐSZERVEK 34. ábra
Levegőhőmérséklet beállító
A forgatógomb (a hideg és
a meleg levegő keverésére)
Piros tartomány = meleg levegő
Kék tartomány = hideg levegőVentilátor bekapcsoló/sebesség
beállító B forgatógomb
p0= a ventilátor kikapcsolva
1-2-3= a ventilátor sebességfokozatai
4
-
= maximális ventilátor sebesség
34. ábra
F0M0035m
32. ábra
F0M0033m
33. ábra
F0M0655m
OLDALSÓ ÉS KÖZÉPSŐ,
BEÁLLÍTHATÓ
LEVEGŐNYÍLÁSOK 32-33. ábra
AFix helyzetű levegőnyílás az oldalab-
lakokhoz.
BOldalsó, beállítható levegőnyílások.
CKözépső, beállítható levegőnyílások.
Az Alevegőnyílások nem állíthatók.
A Bés a Clevegőnyílások használatakor
a légterelő lamellák a kívánt pozícióba
fordíthatók.
033-069 PUNTO POP 1ed HU 17/10/13 15.55 Pagina 38

39
BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
A levegőelosztás C forgatógombja¶
levegőbelépés a középső és oldalsó
nyílásokon át;
ß
a lábtér melegítése, miközben a mű-
szerfali levegőnyílásokon át hűvösebb
levegő áramlik mérsékelt időjárási kö-
rülmények esetén;
©
a lehető legnagyobb levegőmennyiség
irányítása a lábtérbe;
®
pozícióba a lábtér fűtéséhez és egyi-
dejűleg a szélvédő páramentesítéséhez;
-
a szélvédő gyors pára- és jégmentesí-
tése.
Belső levegő keringtetést
be- és kikapcsoló D nyomógomb
Nyomjuk meg a gombot a belső levegő
keringtetés bekapcsolásához (a gombon
lévő led világít);
Nyomjuk meg a gombot a belső levegő
keringtetés kikapcsolásához (a gombon
lévő led nem világít).AZ UTASTÉR GYORS
FELFŰTÉSE
Az utastér gyors felfűtéséhez az alábbiak
szerint járjunk el:
❒
forgassuk az Agombot a piros mezőbe;
❒
a Dgomb megnyomásával kapcsoljuk
be a belső levegő keringtetést (a gom-
bon lévő led világít);
❒
forgassuk a Cgombot a
©
szimbó-
lumhoz;
❒
a Bgombot forgassuk a 4
-
szimbó-
lumhoz (maximális ventilátor sebesség).
Ezt követőn a kezelőszervekkel állítsuk be
a kívánt kényelmi feltételeknek megfele-
lő állapotot, és a párásodás megelőzése
érdekében nyomjuk meg a Dgombot
a belső levegő keringtetés kikapcsolásá-
hoz (a gombon lévő led nem világít).
FIGYELMEZTETÉS Hideg motor esetén
várjunk néhány percet, amíg a hűtőfolyadék
eléri az optimális üzemi hőmérsékletet.
AZ UTASTÉR SZELLŐZTETÉSE
Az utastér szellőztetésének megfelelő be-
állításához az alábbiak szerint járjunk el:❒forgassuk az Agombot a kék mezőbe; ❒
a Dgomb megnyomásával kapcsoljuk
ki a belső levegő keringtetést (a gom-
bon lévő led nem világít);
❒
forgassuk a Cgombot a
¶
szimbó-
lumhoz;
❒
a Bgombot állítsuk a kívánt sebesség-
fokozatra.
AZ UTASTÉR FŰTÉSE
Az alábbiak szerint járjunk el:
❒
forgassuk az Agombot a piros mezőbe;
❒
forgassuk a Cgombot a kívánt pozíci-
óba;
❒
a Bgombot állítsuk a kívánt sebesség-
fokozatra.
033-069 PUNTO POP 1ed HU 17/10/13 15.55 Pagina 39

40BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
AZ ELÜLSŐ ABLAKÜVEGEK
GYORS PÁRA- ÉS
JÉGMENTESÍTÉSE (SZÉLVÉDŐ
ÉS OLDALABLAKOK)
Az alábbiak szerint járjunk el:❒forgassuk az Agombot a piros mezőbe;❒
a Dgomb megnyomásával kapcsoljuk ki
a belső levegő keringtetést (a gombon
lévő led nem világít);
❒
forgassuk a Cgombot a
-
szimbó-
lumhoz;
❒
a Bgombot forgassuk a 4
-
szimbó-
lumhoz (maximális ventilátor sebesség).
A pára-/jégmentes állapot elérésekor a ke-
zelőszervekkel állítsuk be a kívánt ké-
nyelmi feltételeknek megfelelő állapotot.Ablaküvegek páramentesítése
Magas külső páratartalom esetén és/vagy
esős időben és/vagy magas külső és belső
hőmérséklet-különbség esetén az abla-
kok párásodásának megelőzésére ajánlott
beállítások:
❒forgassuk az Agombot a piros mezőbe;
❒a Dgomb megnyomásával kapcsoljuk ki
a belső levegő keringtetést (a gombon
lévő led nem világít);
❒forgassuk a Cgombot a -pozícióba,
innen átállíthatjuk a
®
pozícióba, ha
nem észlelhető párásodás;
❒forgassuk a Bgombot a 2. sebességre.A HÁTSÓ ABLAK ÉS A KÜLSŐ
VISSZAPILLANTÓ TÜKRÖK
PÁRA- ÉS JÉGMENTESÍTÉSE
35. ábra
(adott változat/piac esetében)
A funkció bekapcsolásához nyomjuk meg
az Agombot; a funkció bekapcsolt álla-
potát a gomb fénydiódájának kigyulladása
jelzi.
A funkció működtetése időzített, és
20 percnyi
működés után automatikusan
kikapcsol. A funkció manuális kikapcsolásá-
hoz nyomjuk meg ismét az Agombot.
FIGYELMEZTETÉS Ne ragasszunk cím-
két, matricát a hátsó ablak belső felületén
lévő fűtőszálakra, mert ezzel veszélyez-
tetjük azok megfelelő működését.35. ábra
F0M0036m
033-069 PUNTO POP 1ed HU 17/10/13 15.55 Pagina 40

41
BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
MANUÁLIS
LÉGKONDICIONÁLÓ
RENDSZER(egyes változatoknál és piacokon)KEZELŐSZERVEK 36. ábra
Levegőhőmérséklet beállító
A forgatógomb (a hideg és
a meleg levegő keverésére)
Piros tartomány = meleg levegő
Kék tartomány = hideg levegő
Ventilátor bekapcsoló/sebesség
beállító B forgatógomb
p0= a ventilátor kikapcsolva
1-2-3= a ventilátor sebességfokozatai
4 -
= maximális ventilátor sebesség BELSŐ LEVEGŐ KERINGTETÉS
BEKAPCSOLÁSA
Nyomjuk meg a
•
gombot úgy, hogy
a led világítson a gombon.
A szennyezett külső levegő bejutásának
megakadályozása érdekében alagútban
vagy forgalmi dugóban tanácsos a belső le-
vegő keringtetés funkciót bekapcsolni. Ke-
rüljük a funkció hosszabb ideig tartó hasz-
nálatát, különösen, ha többen utaznak
a gépkocsiban, mert jelentősen fokozza az
ablakok párásodási hajlamát.
FIGYELMEZTETÉS A belső levegő kering-
tetés funkció használata lehetővé teszi
a rendszer működésének (az utastér felfű-
tésének vagy lehűtésének) meggyorsítását.Azonban nem ajánlatos bekapcsolni esős,
hideg időben, mert ilyenkor jelentősen
növeli az ablakok párásodási hajlamát.
033-069 PUNTO POP 1ed HU 17/10/13 15.55 Pagina 41

42BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK

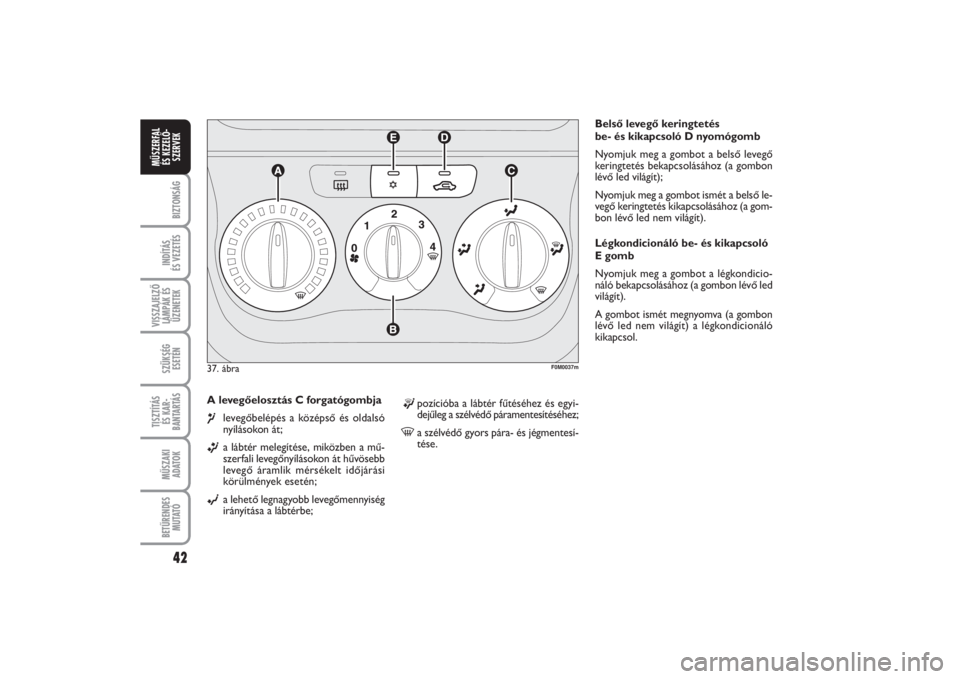

A levegőelosztás C forgatógombja ¶
levegőbelépés a középső és oldalsó
nyílásokon át;
ß
a lábtér melegítése, miközben a mű-
szerfali levegőnyílásokon át hűvösebblevegő áramlik mérsékelt időjárási
körülmények esetén;
©
a lehető legnagyobb levegőmennyiség
irányítása a lábtérbe;Belső levegő keringtetés
be- és kikapcsoló D nyomógomb
Nyomjuk meg a gombot a belső levegő
keringtetés bekapcsolásához (a gombon
lévő led világít);
Nyomjuk meg a gombot ismét a belső le-
vegő keringtetés kikapcsolásához (a gom-
bon lévő led nem világít).
Légkondicionáló be- és kikapcsoló
E gomb
Nyomjuk meg a gombot a légkondicio-
náló bekapcsolásához (a gombon lévő led
világít).
A gombot ismét megnyomva (a gombon
lévő led nem világít) a légkondicionáló
kikapcsol.
37. ábra
F0M0037m
®
pozícióba a lábtér fűtéséhez és egyi-
dejűleg a szélvédő páramentesítéséhez;
-
a szélvédő gyors pára- és jégmentesí-
tése.
033-069 PUNTO POP 1ed HU 17/10/13 15.55 Pagina 42

43
BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
AZ UTASTÉR SZELLŐZTETÉSE
Az utastér szellőztetésének megfelelő be-
állításához az alábbiak szerint járjunk el:❒
forgassuk az Agombot a kék mezőbe;
❒
a Dgomb megnyomásával kapcsoljuk
ki a belső levegő keringtetést (a gom-
bon lévő led nem világít);
❒
forgassuk a Cgombot a
¶
szimbó-
lumhoz;
❒
a Bgombot állítsuk a kívánt sebesség-
fokozatra.LÉGKONDICIONÁLÁS (hűtés)
Az utastér gyors lehűtéséhez az alábbiak
szerint járjunk el:
❒
forgassuk az Agombot a kék mezőbe;
❒
a Dgomb megnyomásával kapcsoljuk
be a belső levegő keringtetést (a gom-
bon lévő led világít);
❒
forgassuk a Cgombot a
¶
szimbó-
lumhoz;
❒
az Egomb megnyomásával kapcsoljuk
be a légkondicionálót; az Egombon
levő led világít;
❒
a Bgombot forgassuk a 4
-
szimbó-
lumhoz (maximális ventilátor sebesség).Hűtés beállítása
❒
az Agombot forgassuk jobbra a hő-
mérséklet növelése érdekében;
❒
a Dgomb megnyomásával kapcsoljuk
ki a belső levegő keringtetést (a gom-
bon lévő led nem világít);
❒
forgassuk el a Bgombot a ventilátor
sebesség csökkentéséhez.
033-069 PUNTO POP 1ed HU 17/10/13 15.55 Pagina 43

44BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
AZ UTASTÉR FŰTÉSE
Az alábbiak szerint járjunk el:❒
forgassuk az Agombot a piros mezőbe;
❒
forgassuk a Cgombot a kívánt szim-
bólumhoz;
❒
a Bgombot állítsuk a kívánt sebesség-
fokozatra.AZ UTASTÉR GYORS FELFŰTÉSE
Az utastér gyors felfűtéséhez az alábbiak
szerint járjunk el:
❒
forgassuk az Agombot a piros mezőbe;
❒
a Dgomb megnyomásával kapcsoljuk
be a belső levegő keringtetést (a gom-
bon lévő led világít);
❒
forgassuk a Cgombot a
©
szimbó-
lumhoz;
❒
a Bgombot forgassuk a 4
-
szimbó-
lumhoz (maximális ventilátor sebesség).
Ezt követőn a kezelőszervekkel állítsuk be
a kívánt kényelmi feltételeknek megfele-
lő állapotot, és nyomjuk meg a Dgombot
a belső levegő keringtetés kikapcsolásá-
hoz (a gombon lévő led nem világít).
FIGYELMEZTETÉS Hideg motor esetén
várjunk néhány percet, amíg a hűtőfolyadék
eléri az optimális üzemi hőmérsékletet.
AZ ELÜLSŐ ABLAKÜVEGEK
GYORS PÁRA- ÉS
JÉGMENTESÍTÉSE (SZÉLVÉDŐ
ÉS OLDALABLAKOK)
Az alábbiak szerint járjunk el:❒
forgassuk az Agombot a piros mezőbe;
❒
a Bgombot forgassuk a 4
-
szimbó-
lumhoz (maximális ventilátor sebesség);
❒
forgassuk a Cgombot a
-
szimbó-
lumhoz;
❒
a Dgomb megnyomásával kapcsoljuk
ki a belső levegő keringtetést úgy, hogy
a led ne világítson a gombon.
033-069 PUNTO POP 1ed HU 17/10/13 15.55 Pagina 44

45
BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
Ablaküvegek páramentesítése
Magas külső páratartalom esetén és/vagy
esős időben és/vagy magas külső és belső
hőmérséklet-különbség esetén az abla-
kok párásodásának megelőzésére ajánlott
beállítások:❒forgassuk az Agombot a piros mezőbe;❒
a Dgomb megnyomásával kapcsoljuk
ki a belső levegő keringtetést úgy, hogy
a led ne világítson a gombon;
❒
forgassuk a Cgombot a
-
pozíció-
ba, innen átállíthatjuk a
®
pozícióba,
ha nem észlelhető párásodás;
❒
forgassuk a Bgombot a 2. sebességre.
FIGYELMEZTETÉS A légkondicionáló na-
gyon jól használható magas páratartalom
esetén az ablakok párásodásának meg-
előzésére, mert szárítja a levegőt.A HÁTSÓ ABLAK ÉS A KÜLSŐ
VISSZAPILLANTÓ TÜKRÖK
PÁRA- ÉS JÉGMENTESÍTÉSE
38. ábra
(adott változat/piac esetében)
A funkció bekapcsolásához nyomjuk meg az
Agombot; a funkció bekapcsolt állapotát
a gomb fénydiódájának kigyulladása jelzi.A funkció működtetése időzített, és
20 percnyi működés után automatikusan
kikapcsol. A funkció manuális kikapcsolá-
sához nyomjuk meg ismét az Agombot.
FIGYELMEZTETÉS Ne ragasszunk cím-
két, matricát a hátsó ablak belső felületén
lévő fűtőszálakra, mert ezzel veszélyez-
tetjük azok megfelelő működését.38. ábra
F0M0038m
A pára-/jégmentes állapot elérésekor a ke-
zelőszervekkel állítsuk be a kívánt ké-
nyelmi feltételeknek megfelelő állapotot.FIGYELMEZTETÉS A légkondicionáló na-
gyon jól használható a páramentesítés
meggyorsítására, mert szárítja a levegőt.
Az előbbiek szerinti beállítások után az
Egomb megnyomásával kapcsoljuk be
a légkondicionáló rendszert, amit a nyo-
mógombon lévő led kigyulladása is jelez.
033-069 PUNTO POP 1ed HU 17/10/13 15.55 Pagina 45

46BIZTONSÁGINDÍTÁS
ÉS VEZETÉSVISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNTISZTÍTÁS
ÉS KAR -
BANTARTÁSMŰSZAKI
ADATOKBETŰRENDES
M U TAT ÓMŰSZERFAL
ÉS KEZELŐ -
SZERVEK
A BERENDEZÉS
KARBANTARTÁSA
A légkondicionáló berendezést a téli idő-
szakban is havonta legalább egyszer, kb.
10 perces időtartamra be kell kapcsolni.
A nyári évszak beállta előtt ellenőriztes-
sük a berendezés működőképességét egy
Fiat márkaszervizben.
A rendszer R134a jelű hűtő-
közeggel van feltöltve, amely
esetleges szivárgás esetén nem
károsítja a környezetet . Sem-
mi esetre sem szabad használni a fel-
töltéshez az R12 jelű hűtőközeget , mert
az a rendszer alkatrészeinek anyagaival
nem összeférhető.
FIGYELMEZTETÉS A belső levegő kering-
tetés funkció használata lehetővé teszi
a rendszer működésének (az utastér felfű-
tésének vagy lehűtésének) meggyorsítását.Azonban nem ajánlatos bekapcsolni esős,
hideg időben, mert ilyenkor jelentősen
növeli az ablakok párásodási hajlamát. BELSŐ LEVEGŐ KERINGTETÉS
BEKAPCSOLÁSA
Nyomjuk meg a
•
gombot úgy, hogy
a led világítson a gombon.
A szennyezett külső levegő bejutásának
megakadályozása érdekében alagútban
vagy forgalmi dugóban tanácsos a belső le-
vegő keringtetés funkciót bekapcsolni. Ke-
rüljük a funkció hosszabb ideig tartó hasz-
nálatát, különösen, ha többen utaznak
a gépkocsiban, mert jelentősen fokozza az
ablakok párásodási hajlamát.
033-069 PUNTO POP 1ed HU 17/10/13 15.55 Pagina 46
