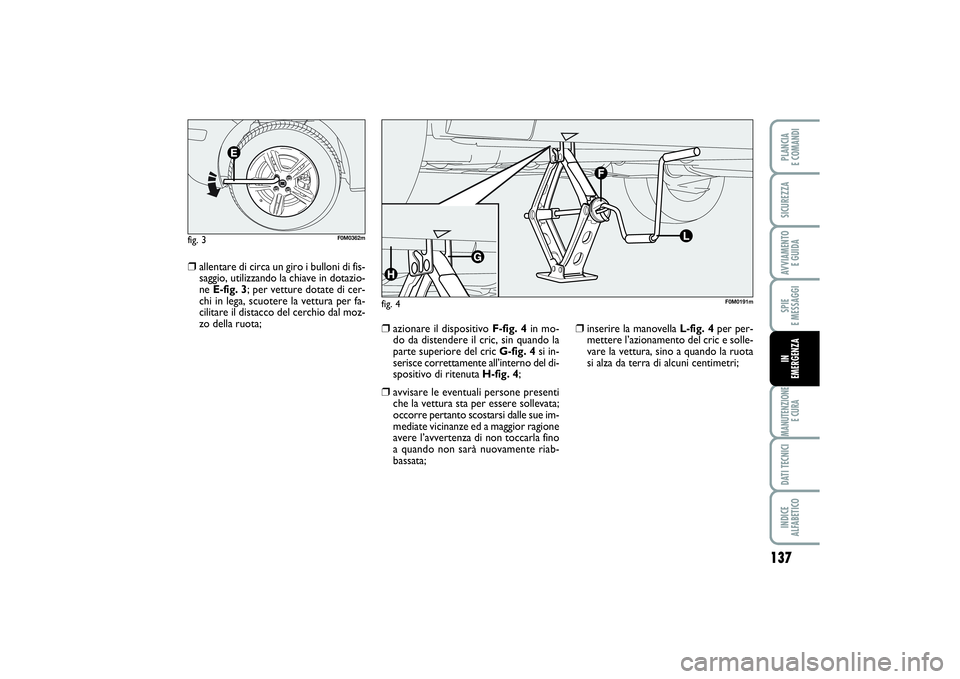

allentare di circa un giro i bulloni di fis-
saggio, utilizzando la chiave in dotazio-
ne E-fig. 3; per vetture dotate di cer-
chi in lega, scuotere la vettura per fa-
cilitare il distacco del cerchio dal moz-
zo della ruota;
❒
azionare il dispositivo F-fig. 4in mo-
do da distendere il cric, sin quando la
parte superiore del cric G-fig. 4si in-
serisce correttamente all’interno del di-
spositivo di ritenuta H-fig. 4;
❒
avvisare le eventuali persone presenti
che la vettura sta per essere sollevata;
occorre pertanto scostarsi dalle sue im-
mediate vicinanze ed a maggior ragione
avere l’avvertenza di non toccarla fino
a quando non sarà nuovamente riab-
bassata;
❒
inserire la manovella L-fig. 4per per-
mettere l’azionamento del cric e solle-
vare la vettura, sino a quando la ruota
si alza da terra di alcuni centimetri;
fig. 3
F0M0362m
fig. 4
F0M0191m
133-164 PUNTO POP 1ed IT 09/09/13 08.38 Pagina 137

138SPIE
E MESSAGGIMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZA
❒

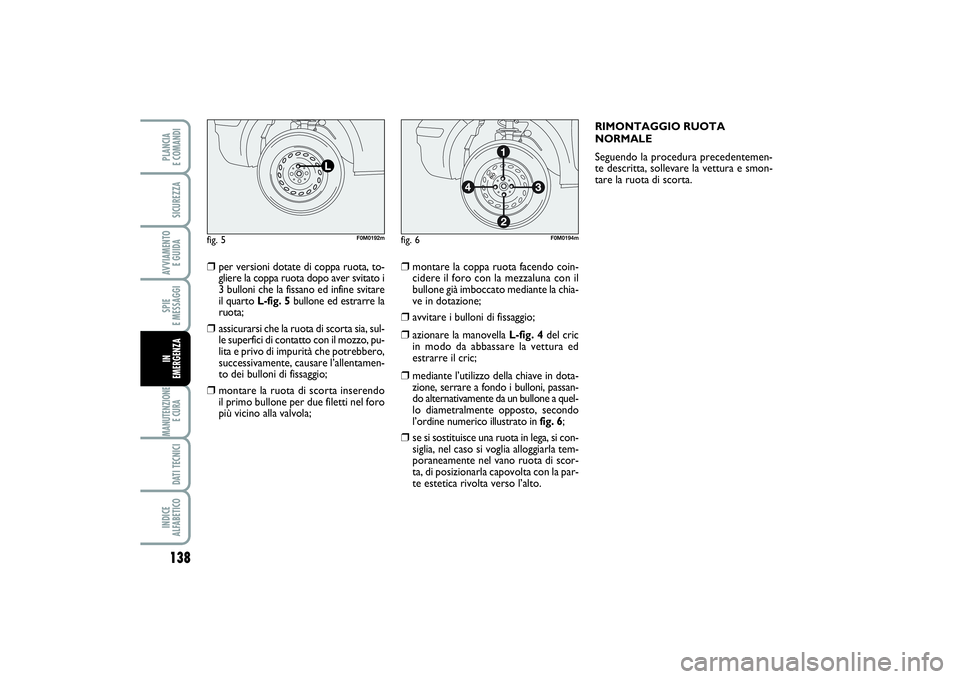

per versioni dotate di coppa ruota, to-
gliere la coppa ruota dopo aver svitato i
3 bulloni che la fissano ed infine svitare
il quarto L-fig. 5bullone ed estrarre la
ruota;
❒
assicurarsi che la ruota di scorta sia, sul-
le superfici di contatto con il mozzo, pu-
lita e privo di impurità che potrebbero,
successivamente, causare l’allentamen-
to dei bulloni di fissaggio;
❒
montare la ruota di scorta inserendo
il primo bullone per due filetti nel foro
più vicino alla valvola;
❒
montare la coppa ruota facendo coin-
cidere il foro con la mezzaluna con il
bullone già imboccato mediante la chia-
ve in dotazione;
❒
avvitare i bulloni di fissaggio;
❒
azionare la manovella L-fig. 4del cric
in modo da abbassare la vettura ed
estrarre il cric;
❒
mediante l’utilizzo della chiave in dota-
zione, serrare a fondo i bulloni, passan-
do alternativamente da un bullone a quel-
lo diametralmente opposto, secondo
l’ordine numerico illustrato in fig. 6;
❒
se si sostituisce una ruota in lega, si con-
siglia, nel caso si voglia alloggiarla tem-
poraneamente nel vano ruota di scor-
ta, di posizionarla capovolta con la par-
te estetica rivolta verso l’alto.RIMONTAGGIO RUOTA
NORMALE
Seguendo la procedura precedentemen-
te descritta, sollevare la vettura e smon-
tare la ruota di scorta.
fig. 5
F0M0192m
fig. 6
F0M0194m
133-164 PUNTO POP 1ed IT 09/09/13 08.38 Pagina 138

139
SPIE
E MESSAGGIMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZA

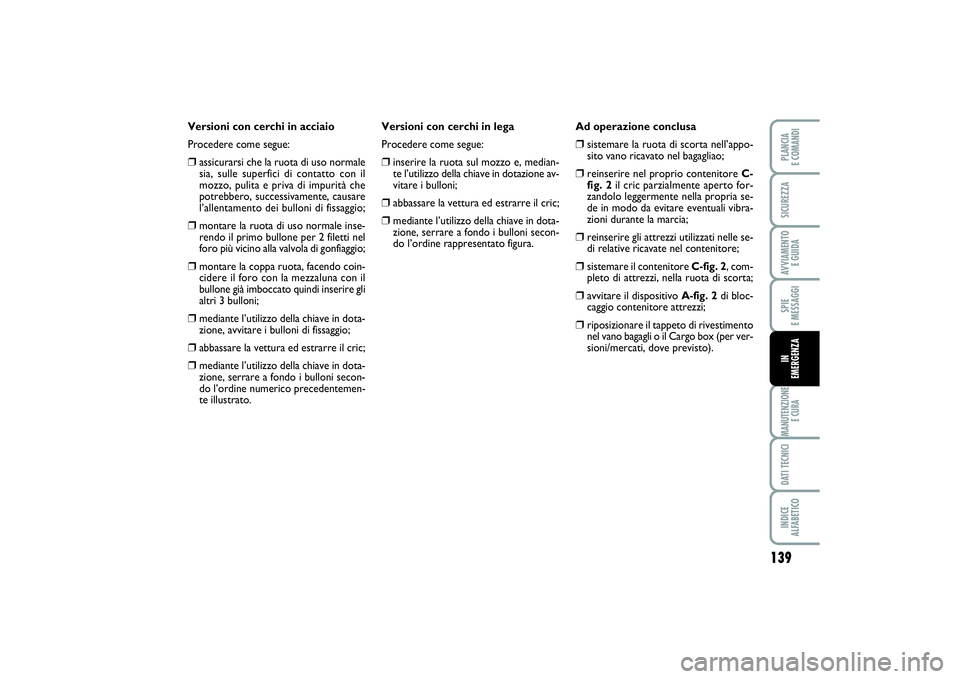

Versioni con cerchi in acciaio
Procedere come segue:❒
assicurarsi che la ruota di uso normale
sia, sulle superfici di contatto con il
mozzo, pulita e priva di impurità che
potrebbero, successivamente, causare
l’allentamento dei bulloni di fissaggio;
❒
montare la ruota di uso normale inse-
rendo il primo bullone per 2 filetti nel
foro più vicino alla valvola di gonfiaggio;
❒
montare la coppa ruota, facendo coin-
cidere il foro con la mezzaluna con il
bullone già imboccato quindi inserire gli
altri 3 bulloni;
❒
mediante l’utilizzo della chiave in dota-
zione, avvitare i bulloni di fissaggio;
❒
abbassare la vettura ed estrarre il cric;
❒
mediante l’utilizzo della chiave in dota-
zione, serrare a fondo i bulloni secon-
do l’ordine numerico precedentemen-
te illustrato.Versioni con cerchi in lega
Procedere come segue:
❒
inserire la ruota sul mozzo e, median-
te l’utilizzo della chiave in dotazione av-
vitare i bulloni;
❒
abbassare la vettura ed estrarre il cric;
❒
mediante l’utilizzo della chiave in dota-
zione, serrare a fondo i bulloni secon-
do l’ordine rappresentato figura.Ad operazione conclusa
❒
sistemare la ruota di scorta nell’appo-
sito vano ricavato nel bagagliao;
❒
reinserire nel proprio contenitore C-
fig. 2il cric parzialmente aperto for-
zandolo leggermente nella propria se-
de in modo da evitare eventuali vibra-
zioni durante la marcia;
❒
reinserire gli attrezzi utilizzati nelle se-
di relative ricavate nel contenitore;
❒
sistemare il contenitore C-fig. 2, com-
pleto di attrezzi, nella ruota di scorta;
❒
avvitare il dispositivo A-fig. 2di bloc-
caggio contenitore attrezzi;
❒
riposizionare il tappeto di rivestimento
nel vano bagagli o il Cargo box (per ver-
sioni/mercati, dove previsto).
133-164 PUNTO POP 1ed IT 09/09/13 08.39 Pagina 139

140SPIE
E MESSAGGIMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZA
KIT DI RIPARAZIONE
RAPIDA PNEUMATICI
FIX&GO automatic(per versioni/mercati, dove previsto)
Il kit di riparazione rapida degli pneuma-
tici Fix&Go automatic è ubicato nel baga-
gliaio.
Il kit fig. 7comprende:❒
una bomboletta A contenente il liqui-
do sigillante, dotata di:
– tubo di riempimento B;
– bollino adesivo Crecante la scritta
“max. 80 km/h”, da apporre in po-
sizione ben visibile dal conducente
(su plancia portastrumenti) dopo la
riparazione dello pneumatico;
❒
pieghevole informativo (vedere fig. 8),
utilizzato per un pronto uso corretto
del kit di riparazione rapida e successi-
vamente consegnato al personale che
dovrà maneggiare lo pneumatico trat-
tato;
❒
un compressore D-fig. 7completo di
manometro e raccordi, reperibile nel
vano;
❒
un paio di guanti protettivi reperibili nel
vano laterale del compressore stesso;
❒
adattatori, per il gonfiaggio di elementi
diversi.
fig. 7
F0M0198m
Nel contenitore (alloggiato nel bagliaio
sotto il tappeto di rivestimento) del kit di
riparazione rapida sono reperibili anche
il cacciavite e l’anello di traino.fig. 8
F0M0199m
Consegnare il pieghevole al
personale che dovrà maneg-
giare lo pneumatico trattato con il kit
di riparazione pneumatici.
ATTENZIONE
133-164 PUNTO POP 1ed IT 09/09/13 08.39 Pagina 140

141
SPIE
E MESSAGGIMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZA

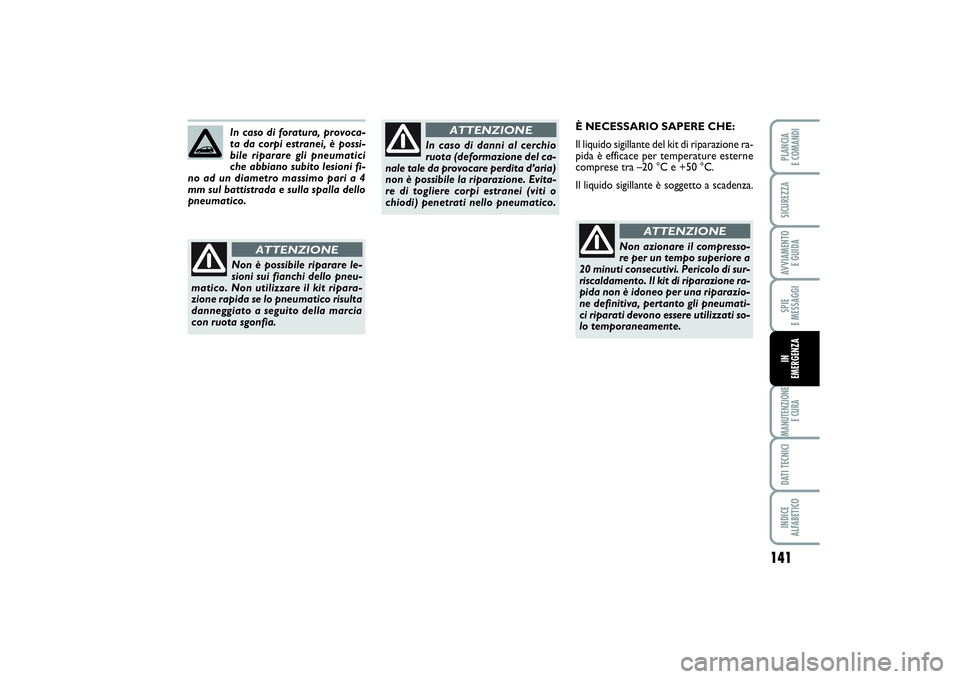

È NECESSARIO SAPERE CHE:
Il liquido sigillante del kit di riparazione ra-
pida è efficace per temperature esterne
comprese tra –20 °C e +50 °C.
Il liquido sigillante è soggetto a scadenza.
Non azionare il compresso-
re per un tempo superiore a
20 minuti consecutivi. Pericolo di sur-
riscaldamento. Il kit di riparazione ra-
pida non è idoneo per una riparazio-
ne definitiva, pertanto gli pneumati-
ci riparati devono essere utilizzati so-
lo temporaneamente.
ATTENZIONE
In caso di foratura, provoca-
ta da corpi estranei, è possi-
bile riparare gli pneumatici
che abbiano subito lesioni fi-
no ad un diametro massimo pari a 4
mm sul battistrada e sulla spalla dello
pneumatico. Non è possibile riparare le-
sioni sui fianchi dello pneu-
matico. Non utilizzare il kit ripara-
zione rapida se lo pneumatico risulta
danneggiato a seguito della marcia
con ruota sgonfia.
ATTENZIONE
In caso di danni al cerchio
ruota (deformazione del ca-
nale tale da provocare perdita d’aria)
non è possibile la riparazione. Evita-
re di togliere corpi estranei (viti o
chiodi) penetrati nello pneumatico.
ATTENZIONE
133-164 PUNTO POP 1ed IT 09/09/13 08.39 Pagina 141

142SPIE
E MESSAGGIMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZA

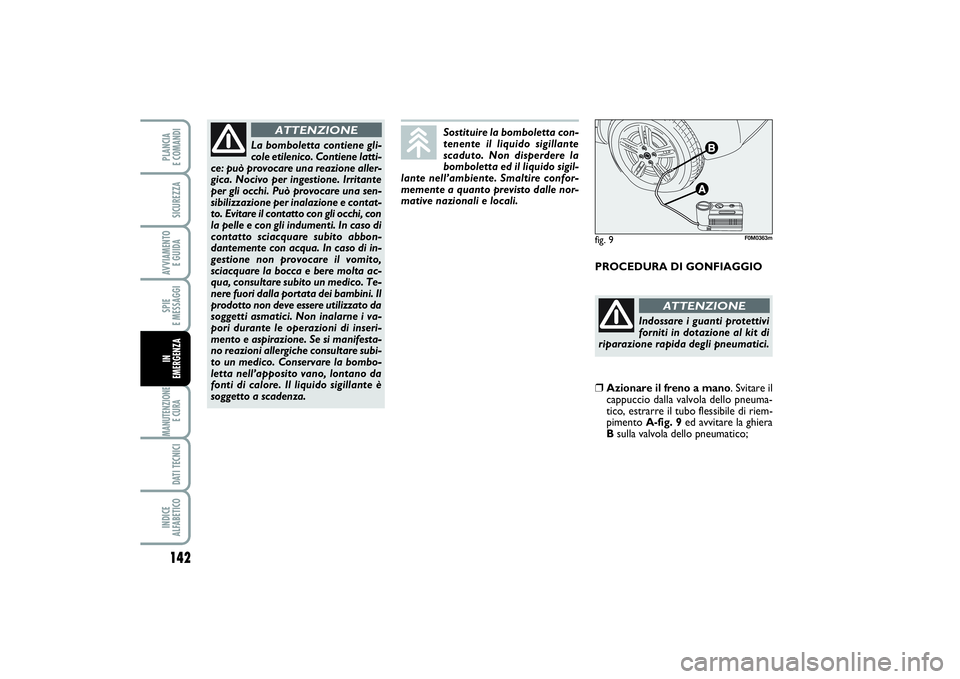

PROCEDURA DI GONFIAGGIO
La bomboletta contiene gli-
cole etilenico. Contiene latti-
ce: può provocare una reazione aller-
gica. Nocivo per ingestione. Irritante
per gli occhi. Può provocare una sen-
sibilizzazione per inalazione e contat-
to. Evitare il contatto con gli occhi, con
la pelle e con gli indumenti. In caso di
contatto sciacquare subito abbon-
dantemente con acqua. In caso di in-
gestione non provocare il vomito,
sciacquare la bocca e bere molta ac-
qua, consultare subito un medico. Te-
nere fuori dalla portata dei bambini. Il
prodotto non deve essere utilizzato da
soggetti asmatici. Non inalarne i va-
pori durante le operazioni di inseri-
mento e aspirazione. Se si manifesta-
no reazioni allergiche consultare subi-
to un medico. Conservare la bombo-
letta nell’apposito vano, lontano da
fonti di calore. Il liquido sigillante è
soggetto a scadenza.
ATTENZIONE
Sostituire la bomboletta con-
tenente il liquido sigillante
scaduto. Non disperdere la
bomboletta ed il liquido sigil-
lante nell’ambiente. Smaltire confor-
memente a quanto previsto dalle nor-
mative nazionali e locali.
Indossare i guanti protettivi
forniti in dotazione al kit di
riparazione rapida degli pneumatici.
ATTENZIONE
❒
Azionare il freno a mano. Svitare il
cappuccio dalla valvola dello pneuma-
tico, estrarre il tubo flessibile di riem-
pimento A-fig. 9ed avvitare la ghiera
Bsulla valvola dello pneumatico;
fig. 9
F0M0363m
133-164 PUNTO POP 1ed IT 09/09/13 08.39 Pagina 142

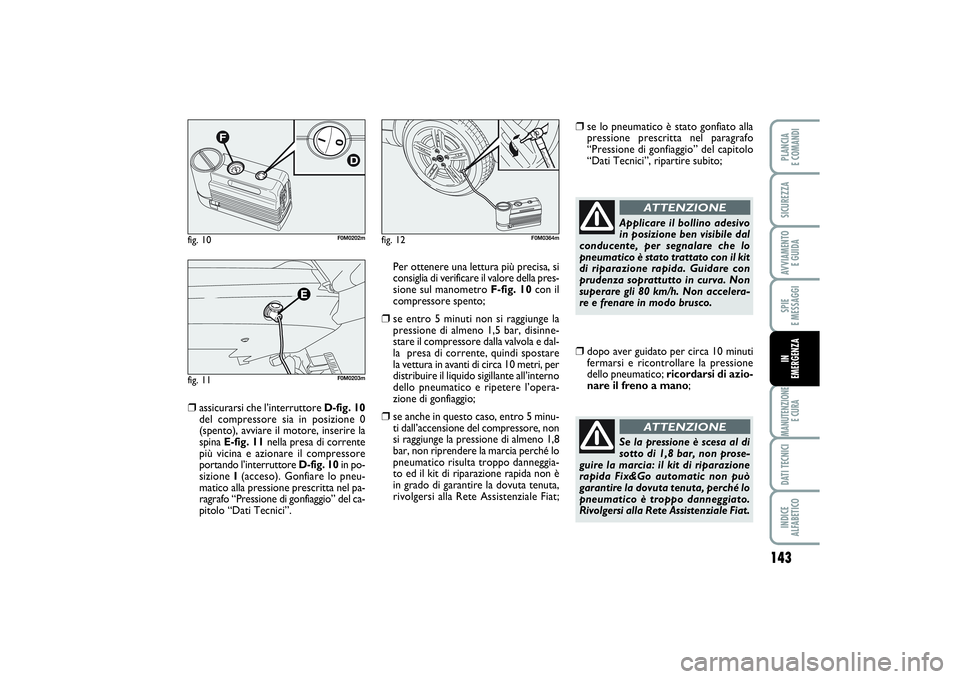

143
SPIE
E MESSAGGIMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZA
❒
assicurarsi che l’interruttore D-fig. 10
del compressore sia in posizione 0
(spento), avviare il motore, inserire la
spina E-fig. 11nella presa di corrente
più vicina e azionare il compressore
portando l’interruttore D-fig. 10in po-
sizione I(acceso). Gonfiare lo pneu-
matico alla pressione prescritta nel pa-
ragrafo “Pressione di gonfiaggio” del ca-
pitolo “Dati Tecnici”. Per ottenere una lettura più precisa, si
consiglia di verificare il valore della pres-
sione sul manometro F-fig. 10con il
compressore spento;
❒
se entro 5 minuti non si raggiunge la
pressione di almeno 1,5 bar, disinne-
stare il compressore dalla valvola e dal-
la presa di corrente, quindi spostare
la vettura in avanti di circa 10 metri, per
distribuire il liquido sigillante all’interno
dello pneumatico e ripetere l’opera-
zione di gonfiaggio;
❒
se anche in questo caso, entro 5 minu-
ti dall’accensione del compressore, non
si raggiunge la pressione di almeno 1,8
bar, non riprendere la marcia perché lo
pneumatico risulta troppo danneggia-
to ed il kit di riparazione rapida non è
in grado di garantire la dovuta tenuta,
rivolgersi alla Rete Assistenziale Fiat;
❒
se lo pneumatico è stato gonfiato alla
pressione prescritta nel paragrafo
“Pressione di gonfiaggio” del capitolo
“Dati Tecnici”, ripartire subito;
fig. 10
F0M0202m
fig. 11
F0M0203m
fig. 12
F0M0364m
Applicare il bollino adesivo
in posizione ben visibile dal
conducente, per segnalare che lo
pneumatico è stato trattato con il kit
di riparazione rapida. Guidare con
prudenza soprattutto in curva. Non
superare gli 80 km/h. Non accelera-
re e frenare in modo brusco.
ATTENZIONE
❒
dopo aver guidato per circa 10 minuti
fermarsi e ricontrollare la pressione
dello pneumatico; ricordarsi di azio-
nare il freno a mano;
Se la pressione è scesa al di
sotto di 1,8 bar, non prose-
guire la marcia: il kit di riparazione
rapida Fix&Go automatic non può
garantire la dovuta tenuta, perché lo
pneumatico è troppo danneggiato.
Rivolgersi alla Rete Assistenziale Fiat.
ATTENZIONE
133-164 PUNTO POP 1ed IT 09/09/13 08.39 Pagina 143

144SPIE
E MESSAGGIMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZA
❒

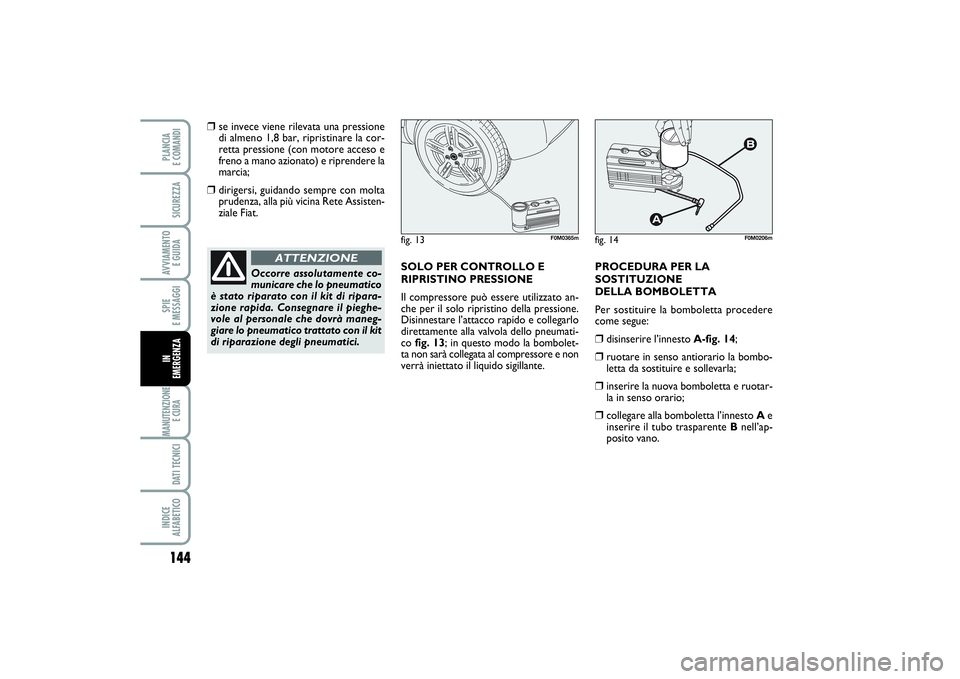

se invece viene rilevata una pressione
di almeno 1,8 bar, ripristinare la cor-
retta pressione (con motore acceso e
freno a mano azionato) e riprendere la
marcia;
❒
dirigersi, guidando sempre con molta
prudenza, alla più vicina Rete Assisten-
ziale Fiat.
SOLO PER CONTROLLO E
RIPRISTINO PRESSIONE
Il compressore può essere utilizzato an-
che per il solo ripristino della pressione.
Disinnestare l’attacco rapido e collegarlo
direttamente alla valvola dello pneumati-
co fig. 13; in questo modo la bombolet-
ta non sarà collegata al compressore e non
verrà iniettato il liquido sigillante. PROCEDURA PER LA
SOSTITUZIONE
DELLA BOMBOLETTA
Per sostituire la bomboletta procedere
come segue:
❒
disinserire l’innesto A-fig. 14;
❒
ruotare in senso antiorario la bombo-
letta da sostituire e sollevarla;
❒
inserire la nuova bomboletta e ruotar-
la in senso orario;
❒
collegare alla bomboletta l’innesto Ae
inserire il tubo trasparente Bnell’ap-
posito vano.
Occorre assolutamente co-
municare che lo pneumatico
è stato riparato con il kit di ripara-
zione rapida. Consegnare il pieghe-
vole al personale che dovrà maneg-
giare lo pneumatico trattato con il kit
di riparazione degli pneumatici.
ATTENZIONE
fig. 13
F0M0365m
fig. 14
F0M0206m
133-164 PUNTO POP 1ed IT 09/09/13 08.39 Pagina 144

145
SPIE
E MESSAGGIMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZA

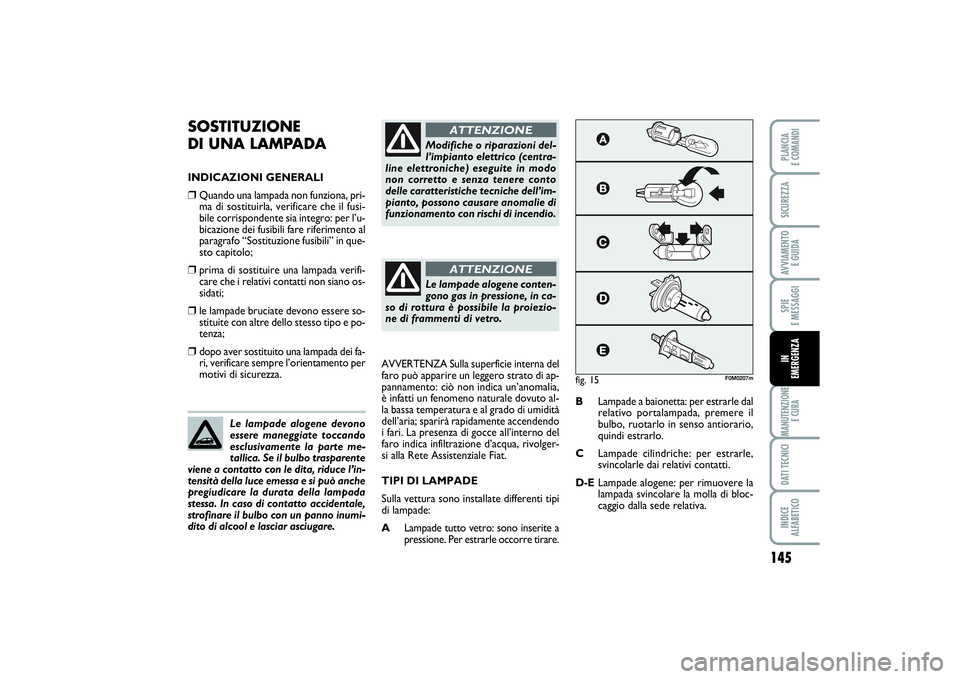

SOSTITUZIONE
DI UNA LAMPADAINDICAZIONI GENERALI❒
Quando una lampada non funziona, pri-
ma di sostituirla, verificare che il fusi-
bile corrispondente sia integro: per l’u-
bicazione dei fusibili fare riferimento al
paragrafo “Sostituzione fusibili” in que-
sto capitolo;
❒
prima di sostituire una lampada verifi-
care che i relativi contatti non siano os-
sidati;
❒
le lampade bruciate devono essere so-
stituite con altre dello stesso tipo e po-
tenza;
❒
dopo aver sostituito una lampada dei fa-
ri, verificare sempre l’orientamento per
motivi di sicurezza.AVVERTENZA Sulla superficie interna del
faro può apparire un leggero strato di ap-
pannamento: ciò non indica un’anomalia,
è infatti un fenomeno naturale dovuto al-
la bassa temperatura e al grado di umidità
dell’aria; sparirà rapidamente accendendo
i fari. La presenza di gocce all’interno del
faro indica infiltrazione d’acqua, rivolger-
si alla Rete Assistenziale Fiat.
TIPI DI LAMPADE
Sulla vettura sono installate differenti tipi
di lampade:
ALampade tutto vetro: sono inserite a
pressione. Per estrarle occorre tirare.BLampade a baionetta: per estrarle dal
relativo portalampada, premere il
bulbo, ruotarlo in senso antiorario,
quindi estrarlo.
CLampade cilindriche: per estrarle,
svincolarle dai relativi contatti.
D-ELampade alogene: per rimuovere la
lampada svincolare la molla di bloc-
caggio dalla sede relativa. Le lampade alogene devono
essere maneggiate toccando
esclusivamente la parte me-
tallica. Se il bulbo trasparente
viene a contatto con le dita, riduce l’in-
tensità della luce emessa e si può anche
pregiudicare la durata della lampada
stessa. In caso di contatto accidentale,
strofinare il bulbo con un panno inumi-
dito di alcool e lasciar asciugare.
Modifiche o riparazioni del-
l’impianto elettrico (centra-
line elettroniche) eseguite in modo
non corretto e senza tenere conto
delle caratteristiche tecniche dell’im-
pianto, possono causare anomalie di
funzionamento con rischi di incendio.
ATTENZIONE
Le lampade alogene conten-
gono gas in pressione, in ca-
so di rottura è possibile la proiezio-
ne di frammenti di vetro.
ATTENZIONE
fig. 15
F0M0207m
133-164 PUNTO POP 1ed IT 09/09/13 08.39 Pagina 145

146SPIE
E MESSAGGIMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZA

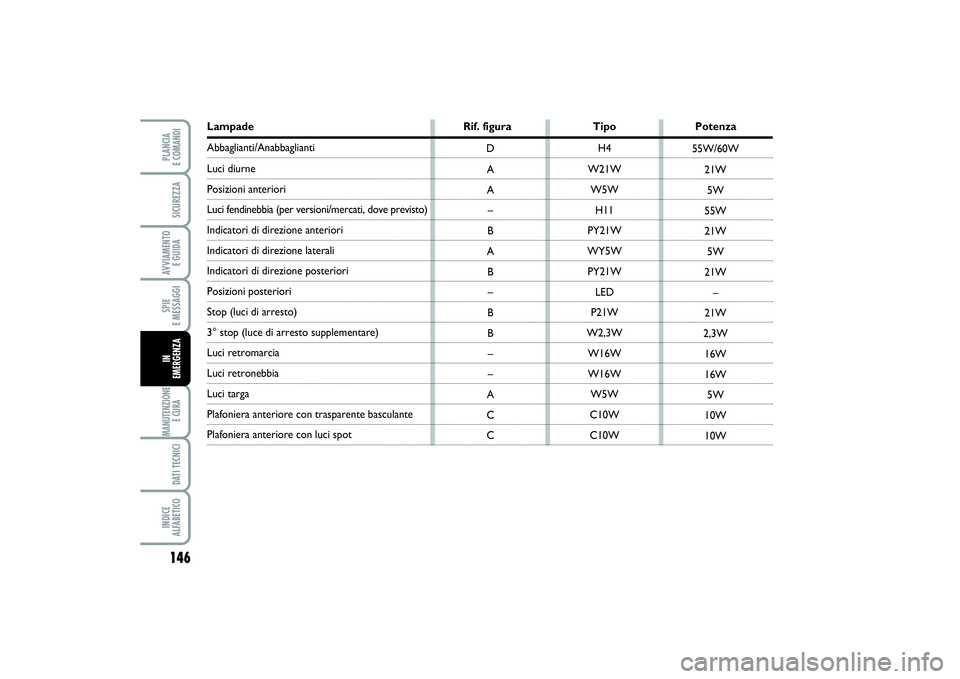

Lampade Rif. figura Tipo PotenzaAbbaglianti/AnabbagliantiLuci diurnePosizioni anteriori Luci fendinebbia (per versioni/mercati, dove previsto)Indicatori di direzione anteriori Indicatori di direzione laterali Indicatori di direzione posteriori Posizioni posteriori Stop (luci di arresto) 3° stop (luce di arresto supplementare) Luci retromarcia Luci retronebbia Luci targa Plafoniera anteriore con trasparente basculantePlafoniera anteriore con luci spotH4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
C10W D
A
A
–
B
A
B
–
B
B
–
–
A
C
C55W/60W
21W
5W
55W
21W
5W
21W
–
21W
2,3W
16W
16W
5W
10W
10W
133-164 PUNTO POP 1ed IT 09/09/13 08.39 Pagina 146
