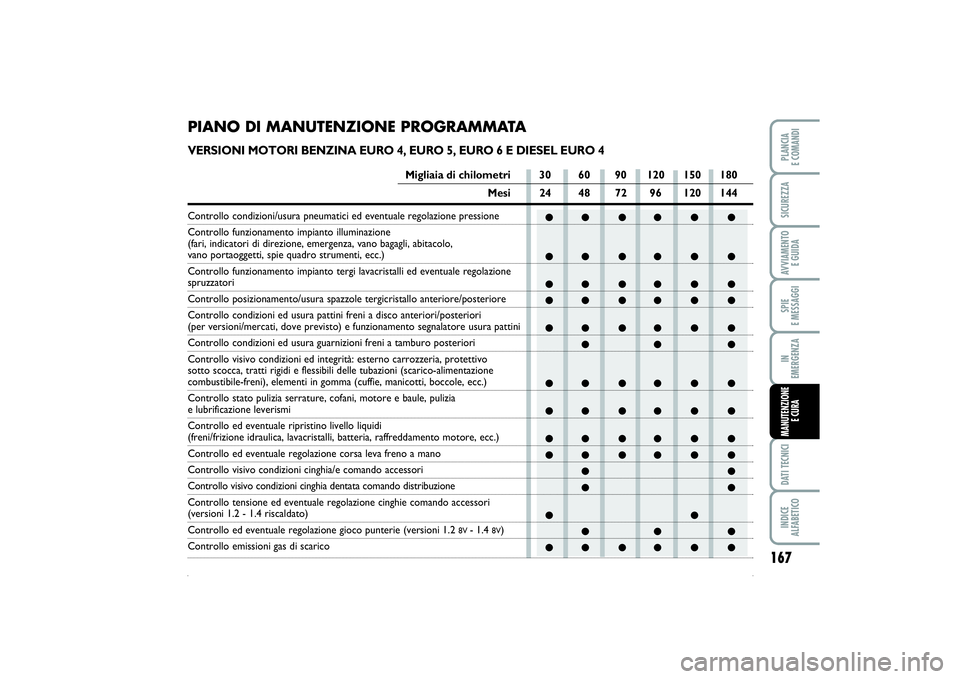

PIANO DI MANUTENZIONE PROGRAMMATA VERSIONI MOTORI BENZINA EURO 4, EURO 5, EURO 6 E DIESEL EURO 4
Migliaia di chilometri 30 60 90 120 150 180
Mesi 24 48 72 96 120 144
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto illuminazione
(fari, indicatori di direzione, emergenza, vano bagagli, abitacolo, vano portaoggetti, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi lavacristalli ed eventuale regolazione spruzzatoriControllo posizionamento/usura spazzole tergicristallo anteriore/posteriore
Controllo condizioni ed usura pattini freni a disco anteriori/posteriori (per versioni/mercati, dove previsto) e funzionamento segnalatore usura pattiniControllo condizioni ed usura guarnizioni freni a tamburo posteriori
Controllo visivo condizioni ed integrità: esterno carrozzeria, protettivo
sotto scocca, tratti rigidi e flessibili delle tubazioni (scarico-alimentazione combustibile-freni), elementi in gomma (cuffie, manicotti, boccole, ecc.)
Controllo stato pulizia serrature, cofani, motore e baule, pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi (freni/frizione idraulica, lavacristalli, batteria, raffreddamento motore, ecc.) Controllo ed eventuale regolazione corsa leva freno a manoControllo visivo condizioni cinghia/e comando accessoriControllo visivo condizioni cinghia dentata comando distribuzione
Controllo tensione ed eventuale regolazione cinghie comando accessori (versioni 1.2 - 1.4 riscaldato)Controllo ed eventuale regolazione gioco punterie (versioni 1.2
8V
- 1.4
8V)
Controllo emissioni gas di scarico
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 167

●● ●● ● ●
●● ●● ● ●
●
●
●● ●● ● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●
(1) Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario sostituire olio motore e
filtro olio ogni 12 mesi.
(2) Se la vettura viene utilizzata prevalentemente su percorsi urbani e comunque con un chilometraggio
annuale inferiore ai 10.000 km è necessario sostituire olio motore e filtro olio ogni 12 mesi.

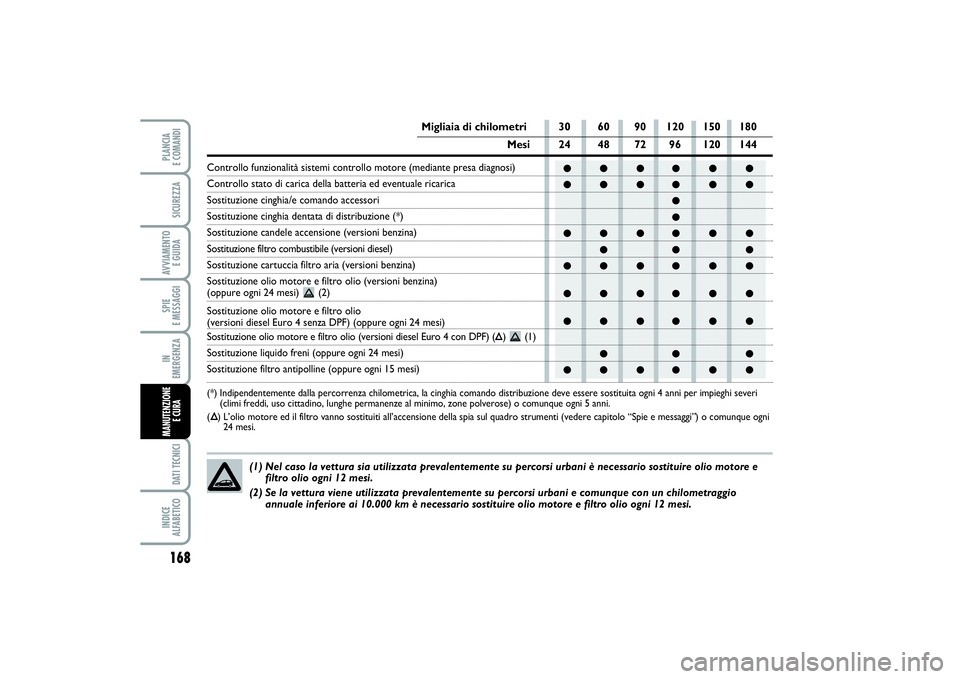

168SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
Migliaia di chilometri 30 60 90 120 150 180
Mesi 24 48 72 96 120 144
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)Controllo stato di carica della batteria ed eventuale ricaricaSostituzione cinghia/e comando accessoriSostituzione cinghia dentata di distribuzione (*)Sostituzione candele accensione (versioni benzina)Sostituzione filtro combustibile (versioni diesel)Sostituzione cartuccia filtro aria (versioni benzina)
Sostituzione olio motore e filtro olio (versioni benzina) (oppure ogni 24 mesi) (2)
Sostituzione olio motore e filtro olio(versioni diesel Euro 4 senza DPF) (oppure ogni 24 mesi)Sostituzione olio motore e filtro olio (versioni diesel Euro 4 con DPF) (
Õ) (1)
Sostituzione liquido freni (oppure ogni 24 mesi)Sostituzione filtro antipolline (oppure ogni 15 mesi) (*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi
(climi freddi, uso cittadino, lunghe permanenze al minimo, zone polverose) o comunque ogni 5 anni.
(Õ) L’olio motore ed il filtro vanno sostituiti all’accensione della spia sul quadro strumenti (vedere capitolo “Spie e messaggi”) o comunque ogni
24 mesi.
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 168

169
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●

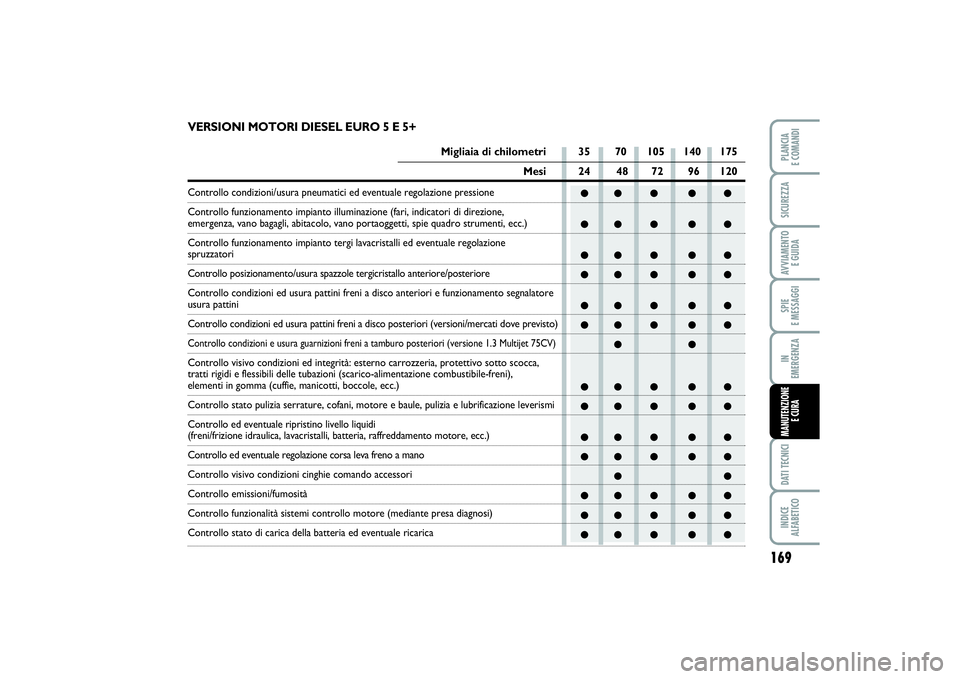

VERSIONI MOTORI DIESEL EURO 5 E 5+
Migliaia di chilometri 35 70 105 140 175
Mesi 24 48 72 96 120
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto illuminazione (fari, indicatori di direzione,emergenza, vano bagagli, abitacolo, vano portaoggetti, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi lavacristalli ed eventuale regolazione spruzzatoriControllo posizionamento/usura spazzole tergicristallo anteriore/posteriore
Controllo condizioni ed usura pattini freni a disco anteriori e funzionamento segnalatore usura pattiniControllo condizioni ed usura pattini freni a disco posteriori (versioni/mercati dove previsto)Controllo condizioni e usura guarnizioni freni a tamburo posteriori (versione 1.3 Multijet 75CV)Controllo visivo condizioni ed integrità: esterno carrozzeria, protettivo sotto scocca,
tratti rigidi e flessibili delle tubazioni (scarico-alimentazione combustibile-freni), elementi in gomma (cuffie, manicotti, boccole, ecc.)Controllo stato pulizia serrature, cofani, motore e baule, pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi (freni/frizione idraulica, lavacristalli, batteria, raffreddamento motore, ecc.) Controllo ed eventuale regolazione corsa leva freno a manoControllo visivo condizioni cinghie comando accessoriControllo emissioni/fumositàControllo funzionalità sistemi controllo motore (mediante presa diagnosi)Controllo stato di carica della batteria ed eventuale ricarica
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 169

170SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
●
●●
●●●● ●
●●
●●●● ●
Migliaia di chilometri 35 70 105 140 175
Mesi 24 48 72 96 120
Sostituzione cinghia/e comando accessoriSostituzione filtro combustibileSostituzione cartuccia filtro ariaSostituzione olio motore e filtro olio (*)Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 15 mesi)
Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro
olio ogni 12 mesi.
(*) L'effettivo intervallo di sostituzione olio e filtro olio motore, dipendente dalla condizione di utilizzo della vettura, viene segna-
lato tramite spia o messaggio (dove previsto) sul quadro strumenti e non deve comunque eccedere i 24 mesi.
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 170

171
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

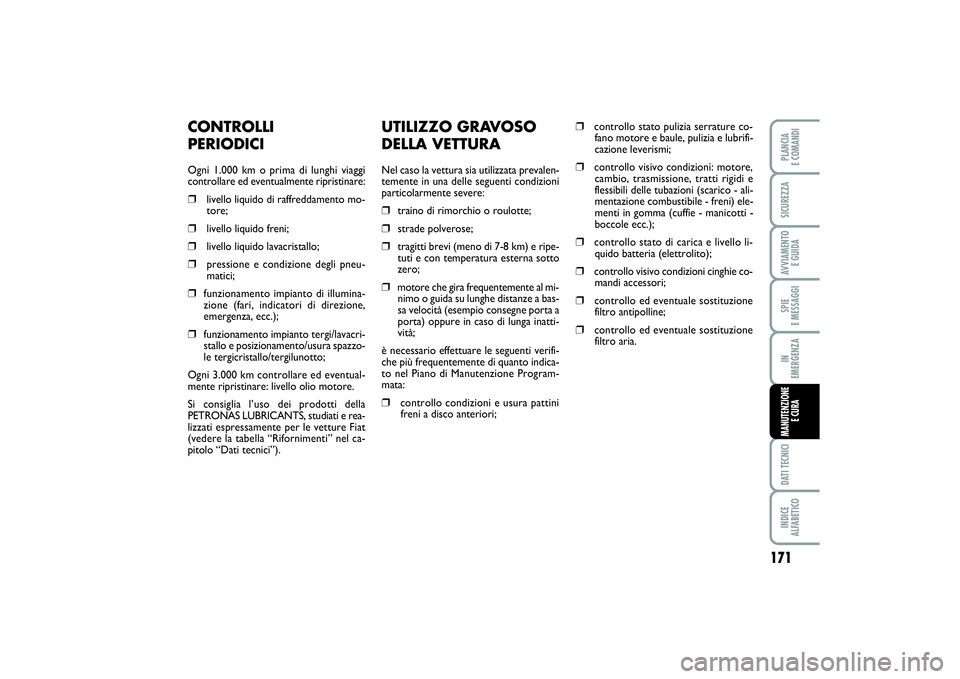

UTILIZZO GRAVOSO
DELLA VETTURANel caso la vettura sia utilizzata prevalen-
temente in una delle seguenti condizioni
particolarmente severe:❒
traino di rimorchio o roulotte;
❒
strade polverose;
❒
tragitti brevi (meno di 7-8 km) e ripe-
tuti e con temperatura esterna sotto
zero;
❒
motore che gira frequentemente al mi-
nimo o guida su lunghe distanze a bas-
sa velocità (esempio consegne porta a
porta) oppure in caso di lunga inatti-
vità;
è necessario effettuare le seguenti verifi-
che più frequentemente di quanto indica-
to nel Piano di Manutenzione Program-
mata:
❒
controllo condizioni e usura pattini
freni a disco anteriori;
❒
controllo stato pulizia serrature co-
fano motore e baule, pulizia e lubrifi-
cazione leverismi;
❒
controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico - ali-
mentazione combustibile - freni) ele-
menti in gomma (cuffie - manicotti -
boccole ecc.);
❒
controllo stato di carica e livello li-
quido batteria (elettrolito);
❒
controllo visivo condizioni cinghie co-
mandi accessori;
❒
controllo ed eventuale sostituzione
filtro antipolline;
❒
controllo ed eventuale sostituzione
filtro aria.
CONTROLLI
PERIODICIOgni 1.000 km o prima di lunghi viaggi
controllare ed eventualmente ripristinare:❒
livello liquido di raffreddamento mo-
tore;
❒
livello liquido freni;
❒
livello liquido lavacristallo;
❒
pressione e condizione degli pneu-
matici;
❒
funzionamento impianto di illumina-
zione (fari, indicatori di direzione,
emergenza, ecc.);
❒
funzionamento impianto tergi/lavacri-
stallo e posizionamento/usura spazzo-
le tergicristallo/tergilunotto;
Ogni 3.000 km controllare ed eventual-
mente ripristinare: livello olio motore.
Si consiglia l’uso dei prodotti della
PETRONAS LUBRICANTS, studiati e rea-
lizzati espressamente per le vetture Fiat
(vedere la tabella “Rifornimenti” nel ca-
pitolo “Dati tecnici”).
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 171

172SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

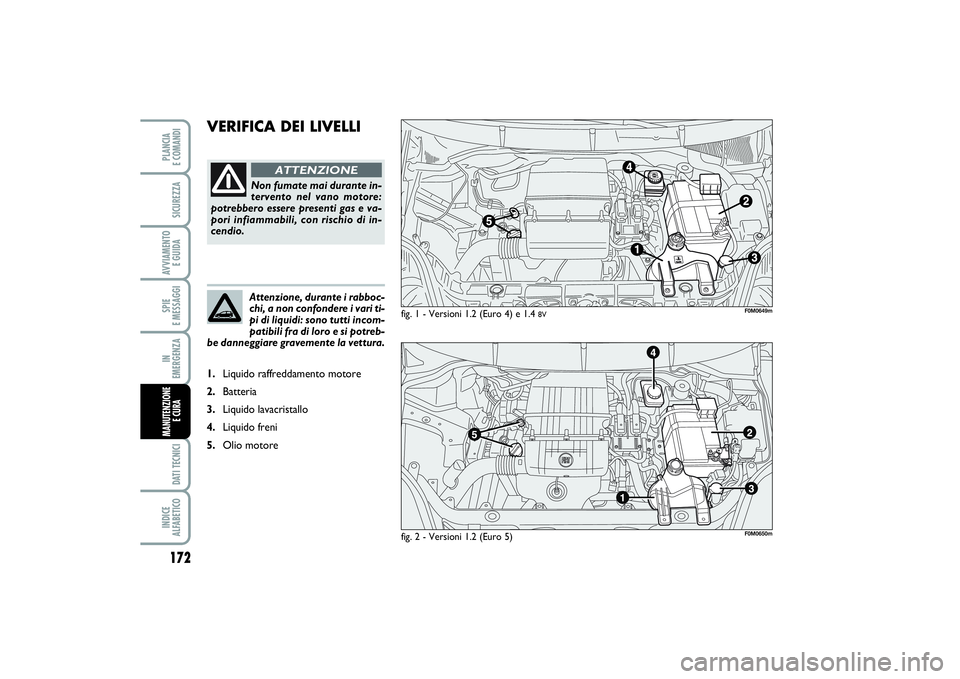

VERIFICA DEI LIVELLI
fig. 1 - Versioni 1.2 (Euro 4) e 1.4
8V
Non fumate mai durante in-
tervento nel vano motore:
potrebbero essere presenti gas e va-
pori infiammabili, con rischio di in-
cendio.
ATTENZIONE
Attenzione, durante i rabboc-
chi, a non confondere i vari ti-
pi di liquidi: sono tutti incom-
patibili fra di loro e si potreb-
be danneggiare gravemente la vettura.
1.Liquido raffreddamento motore
2.Batteria
3.Liquido lavacristallo
4.Liquido freni
5.Olio motore
F0M0649m
fig. 2 - Versioni 1.2 (Euro 5)
F0M0650m
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 172

173
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

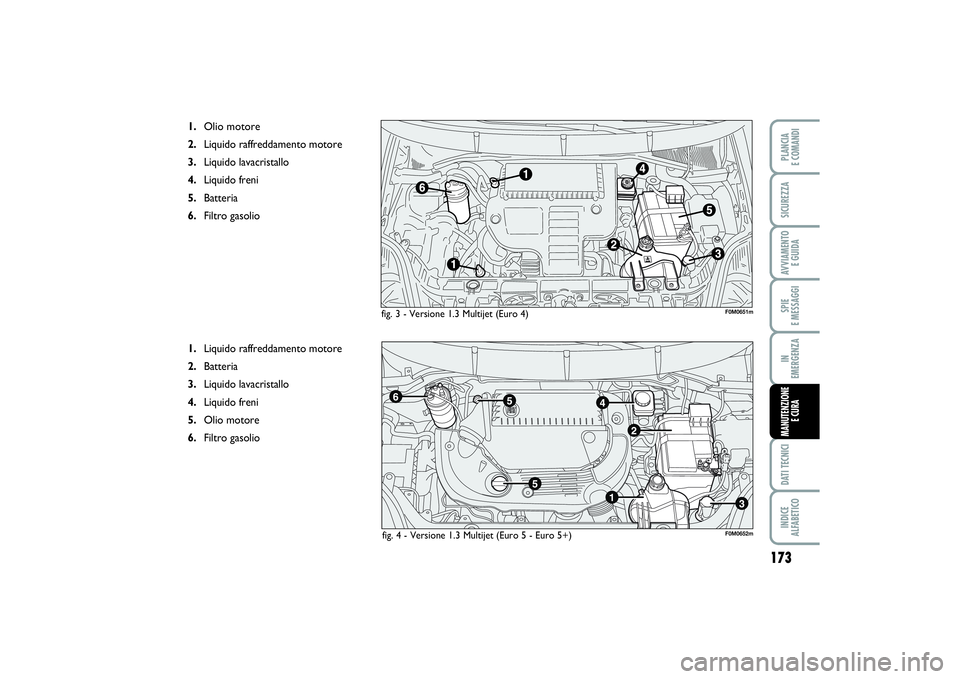

fig. 3 - Versione 1.3 Multijet (Euro 4)
1.Olio motore
2.Liquido raffreddamento motore
3.Liquido lavacristallo
4.Liquido freni
5.Batteria
6.Filtro gasolio
fig. 4 - Versione 1.3 Multijet (Euro 5 - Euro 5+)
F0M0651m
F0M0652m
1.Liquido raffreddamento motore
2.Batteria
3.Liquido lavacristallo
4.Liquido freni
5.Olio motore
6.Filtro gasolio
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 173

Se il livello dell’olio è vicino o addirittura
sotto il riferimento MIN, aggiungere olio
attraverso il bocchettone di riempimen-
to A, fino a raggiungere il riferimento
MAX.
Il livello dell’olio non deve mai superare
il riferimento MAX.CONSUMO OLIO MOTORE
Indicativamente il consumo massimo di olio
motore è di 400 grammi ogni 1000 km.
Nel primo periodo d’uso della vettura il
motore è in fase di assestamento, pertan-
to i consumi di olio motore possono es-
sere considerati stabilizzati solo dopo aver
percorso i primi 5.000 ÷ 6.000 km.
AVVERTENZA Il consumo dell’olio di-
pende dal modo di guida e dalle condizio-
ni di impiego della vettura.
AVVERTENZA Dopo aver aggiunto o so-
stituito l’olio, prima di verificarne il livello,
fare girare il motore per alcuni secondi ed

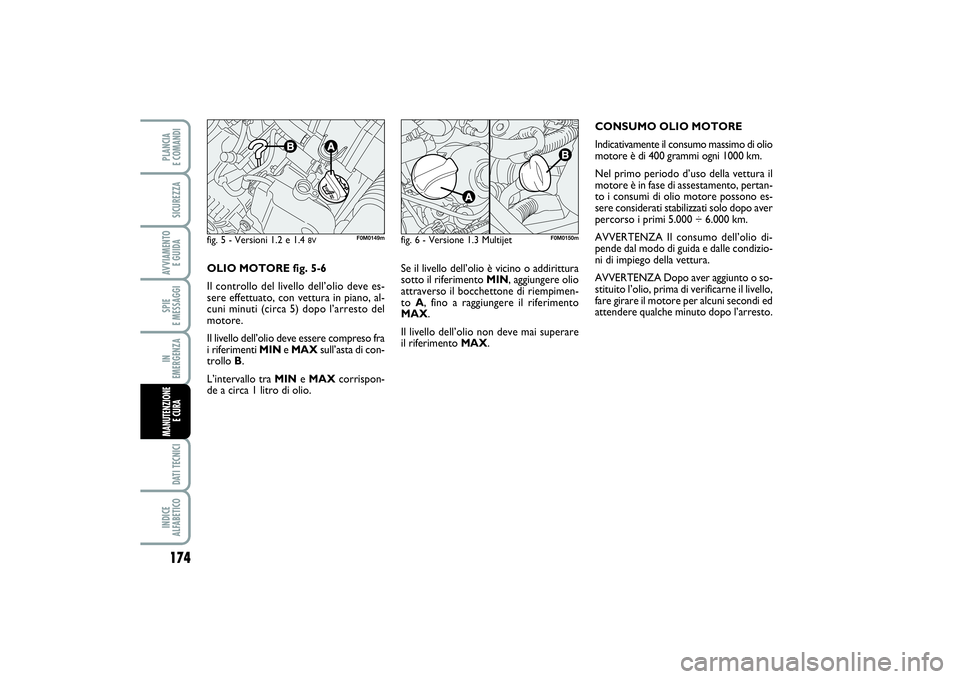

attendere qualche minuto dopo l’arresto. OLIO MOTORE fig. 5-6
Il controllo del livello dell’olio deve es-
sere effettuato, con vettura in piano, al-
cuni minuti (circa 5) dopo l’arresto del
motore.
Il livello dell’olio deve essere compreso fra
i riferimenti MINe MAXsull’asta di con-
trollo B.
L’intervallo tra MINe MAXcorrispon-
de a circa 1 litro di olio.
fig. 5 - Versioni 1.2 e 1.4
8V
F0M0149m
fig. 6 - Versione 1.3 Multijet
F0M0150m
174SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 174

175
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
fig. 7
L’impianto di raffreddamen-
to motore utilizza fluido pro-
tettivo anticongelante PARA-
FLU
UP. Per eventuali rabboc-
chi utilizzare fluido dello stesso tipo
contenuto nell’impianto di raffredda-
mento. Il fluido PARAFLU
UP
non può
essere miscelato con qualsiasi altro ti-
po di fluido. Se si dovesse verificare
questa condizione evitare assoluta-
mente di avviare il motore e contatta-
re la Rete Assistenziale Fiat.
L’impianto di raffreddamen-
to è pressurizzato. Sostituire
eventualmente il tappo solo con un
altro originale, o l’efficienza dell’im-
pianto potrebbe essere compromes-
sa. Con motore caldo, non togliere il
tappo della vaschetta: pericolo di
ustioni.
ATTENZIONE

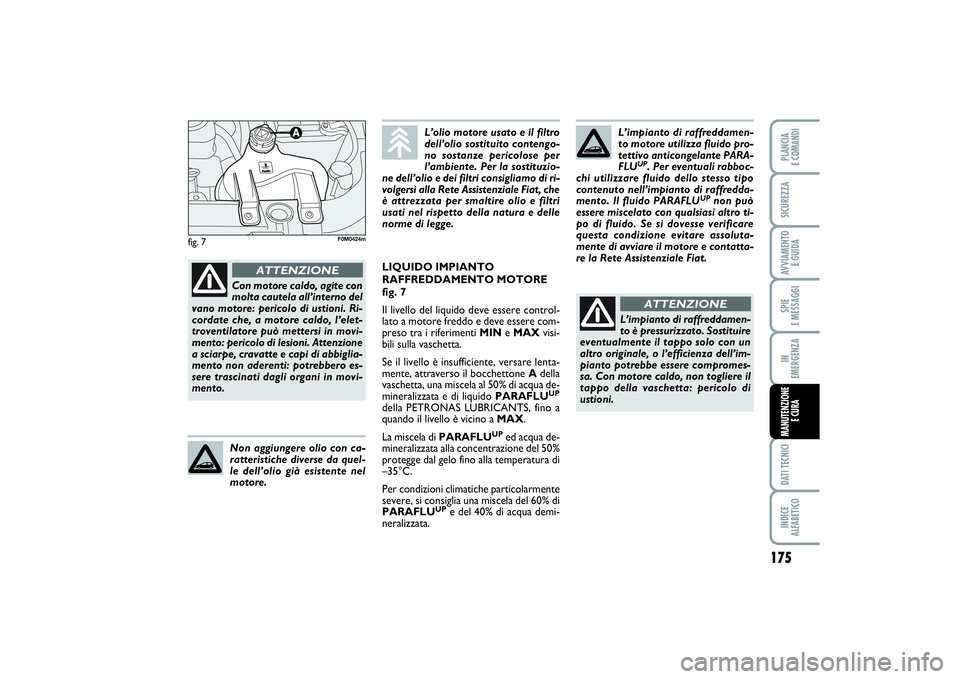

LIQUIDO IMPIANTO
RAFFREDDAMENTO MOTORE
fig. 7
Il livello del liquido deve essere control-
lato a motore freddo e deve essere com-
preso tra i riferimenti MINe MAXvisi-
bili sulla vaschetta.
Se il livello è insufficiente, versare lenta-
mente, attraverso il bocchettone Adella
vaschetta, una miscela al 50% di acqua de-
mineralizzata e di liquido PARAFLU
UP
della PETRONAS LUBRICANTS, fino a
quando il livello è vicino a MAX.
La miscela di PARAFLU
UP
ed acqua de-
mineralizzata alla concentrazione del 50%
protegge dal gelo fino alla temperatura di
–35°C.
Per condizioni climatiche particolarmente
severe, si consiglia una miscela del 60% di
PARAFLU
UP
e del 40% di acqua demi-
neralizzata.
L’olio motore usato e il filtro
dell’olio sostituito contengo-
no sostanze pericolose per
l’ambiente. Per la sostituzio-
ne dell’olio e dei filtri consigliamo di ri-
volgersi alla Rete Assistenziale Fiat, che
è attrezzata per smaltire olio e filtri
usati nel rispetto della natura e delle
norme di legge.
Non aggiungere olio con ca-
ratteristiche diverse da quel-
le dell’olio già esistente nel
motore.Con motore caldo, agite con
molta cautela all’interno del
vano motore: pericolo di ustioni. Ri-
cordate che, a motore caldo, l’elet-
troventilatore può mettersi in movi-
mento: pericolo di lesioni. Attenzione
a sciarpe, cravatte e capi di abbiglia-
mento non aderenti: potrebbero es-
sere trascinati dagli organi in movi-
mento.
ATTENZIONE
F0M0424m
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 175

176SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

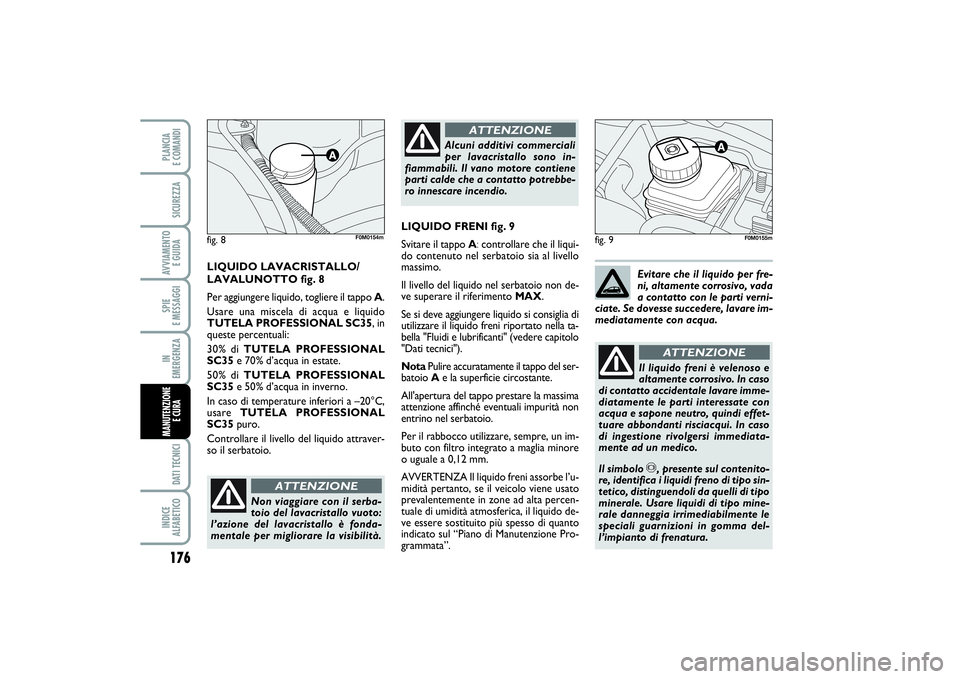

fig. 9
Non viaggiare con il serba-
toio del lavacristallo vuoto:
l’azione del lavacristallo è fonda-
mentale per migliorare la visibilità.
ATTENZIONE
Alcuni additivi commerciali
per lavacristallo sono in-
fiammabili. Il vano motore contiene
parti calde che a contatto potrebbe-
ro innescare incendio.
ATTENZIONE
Evitare che il liquido per fre-
ni, altamente corrosivo, vada
a contatto con le parti verni-
ciate. Se dovesse succedere, lavare im-
mediatamente con acqua.
LIQUIDO LAVACRISTALLO/
LAVALUNOTTO fig. 8
Per aggiungere liquido, togliere il tappo A.
Usare una miscela di acqua e liquido
TUTELA PROFESSIONAL SC35, in
queste percentuali:
30% di TUTELA PROFESSIONAL
SC35e 70% d’acqua in estate.
50% di TUTELA PROFESSIONAL
SC35e 50% d’acqua in inverno.
In caso di temperature inferiori a –20°C,
usare TUTELA PROFESSIONAL
SC35puro.
Controllare il livello del liquido attraver-
so il serbatoio.fig. 8
F0M0154m
LIQUIDO FRENI fig. 9
Svitare il tappo A:controllare che il liqui-
do contenuto nel serbatoio sia al livello
massimo.
Il livello del liquido nel serbatoio non de-
ve superare il riferimento MAX.
Se si deve aggiungere liquido si consiglia di
utilizzare il liquido freni riportato nella ta-
bella "Fluidi e lubrificanti" (vedere capitolo
"Dati tecnici").
NotaPulire accuratamente il tappo del ser-
batoio Ae la superficie circostante.
All'apertura del tappo prestare la massima
attenzione affinché eventuali impurità non
entrino nel serbatoio.
Per il rabbocco utilizzare, sempre, un im-
buto con filtro integrato a maglia minore
o uguale a 0,12 mm.
AVVERTENZA Il liquido freni assorbe l’u-
midità pertanto, se il veicolo viene usato
prevalentemente in zone ad alta percen-
tuale di umidità atmosferica, il liquido de-
ve essere sostituito più spesso di quanto
indicato sul “Piano di Manutenzione Pro-
grammata”.
F0M0155m
Il liquido freni è velenoso e
altamente corrosivo. In caso
di contatto accidentale lavare imme-
diatamente le parti interessate con
acqua e sapone neutro, quindi effet-
tuare abbondanti risciacqui. In caso
di ingestione rivolgersi immediata-
mente ad un medico.
Il simbolo π, presente sul contenito-
re, identifica i liquidi freno di tipo sin-
tetico, distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo mine-
rale danneggia irrimediabilmente le
speciali guarnizioni in gomma del-
l’impianto di frenatura.ATTENZIONE
165-184 PUNTO POP 1ed IT 11/10/13 14.39 Pagina 176
