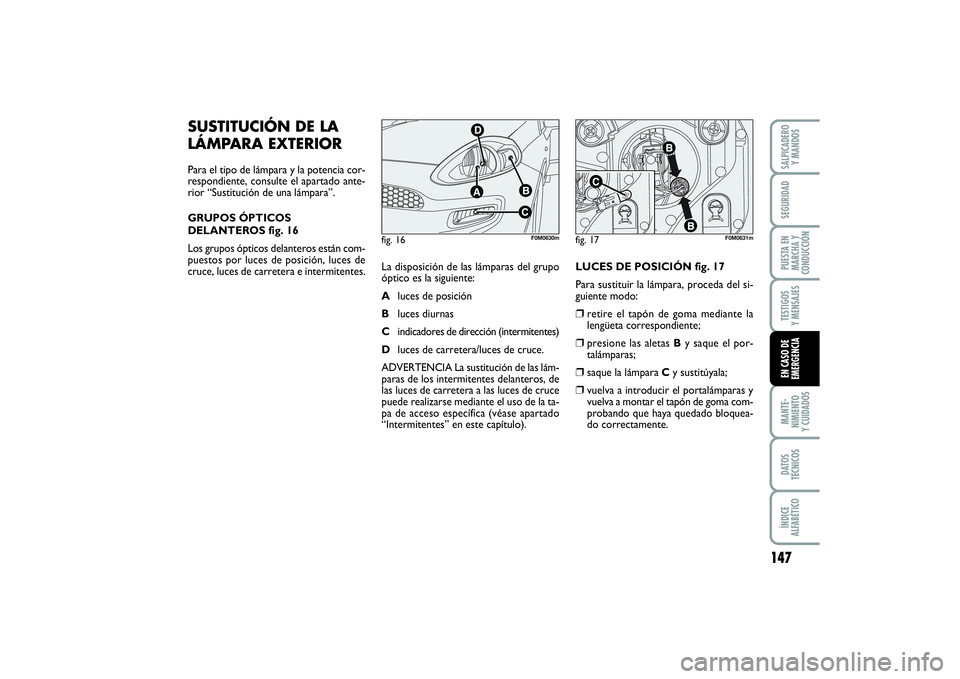

SUSTITUCIÓN DE LA
LÁMPARA EXTERIORPara el tipo de lámpara y la potencia cor-
respondiente, consulte el apartado ante-
rior “Sustitución de una lámpara”.
GRUPOS ÓPTICOS
DELANTEROS fig. 16
Los grupos ópticos delanteros están com-
puestos por luces de posición, luces de
cruce, luces de carretera e intermitentes.La disposición de las lámparas del grupo
óptico es la siguiente:
Aluces de posición
Bluces diurnas
Cindicadores de dirección (intermitentes)
Dluces de carretera/luces de cruce.
ADVERTENCIA La sustitución de las lám-
paras de los intermitentes delanteros, de
las luces de carretera a las luces de cruce
puede realizarse mediante el uso de la ta-
pa de acceso específica (véase apartado
“Intermitentes” en este capítulo).LUCES DE POSICIÓN fig. 17
Para sustituir la lámpara, proceda del si-
guiente modo:
❒
retire el tapón de goma mediante la
lengüeta correspondiente;
❒
presione las aletas By saque el por-
talámparas;
❒
saque la lámpara Cy sustitúyala;
❒
vuelva a introducir el portalámparas y
vuelva a montar el tapón de goma com-
probando que haya quedado bloquea-
do correctamente.
133-164 PUNTO POP 1ed ES 30/08/13 10.26 Pagina 147

148MANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOSSEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIA
fig. 18
F0M0632m
fig. 19
F0M0633m
fig. 20
F0M0634m

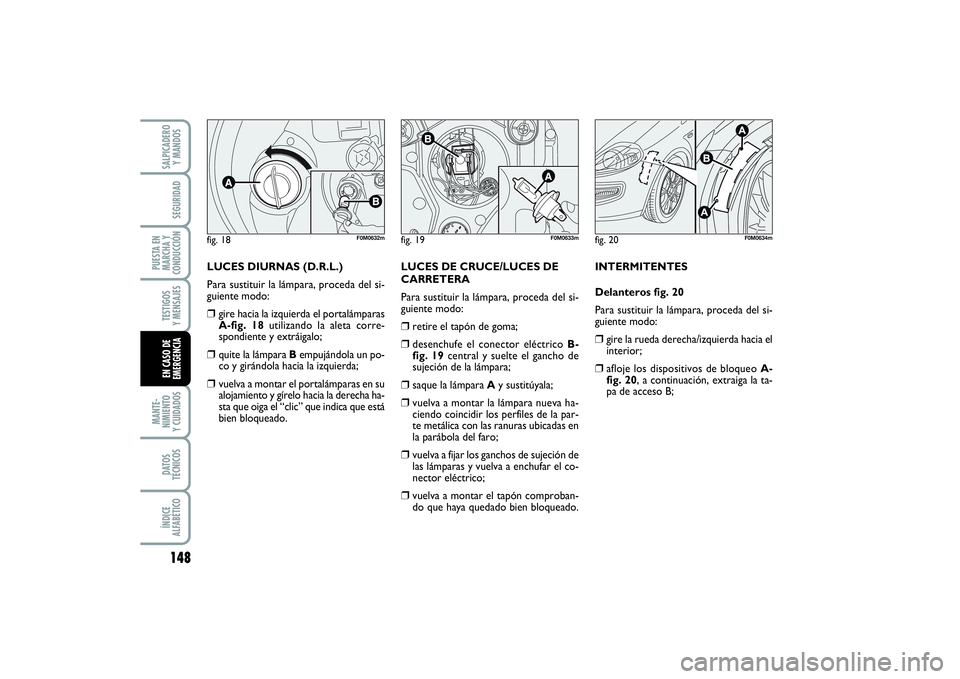

LUCES DIURNAS (D.R.L.)
Para sustituir la lámpara, proceda del si-
guiente modo:❒
gire hacia la izquierda el portalámparas
A-fig. 18utilizando la aleta corre-
spondiente y extráigalo;
❒
quite la lámpara Bempujándola un po-
co y girándola hacia la izquierda;
❒
vuelva a montar el portalámparas en su
alojamiento y gírelo hacia la derecha ha-
sta que oiga el “clic” que indica que está
bien bloqueado.LUCES DE CRUCE/LUCES DE
CARRETERA
Para sustituir la lámpara, proceda del si-
guiente modo:
❒
retire el tapón de goma;
❒
desenchufe el conector eléctrico B-
fig. 19central y suelte el gancho de
sujeción de la lámpara;
❒
saque la lámpara Ay sustitúyala;
❒
vuelva a montar la lámpara nueva ha-
ciendo coincidir los perfiles de la par-
te metálica con las ranuras ubicadas en
la parábola del faro;
❒
vuelva a fijar los ganchos de sujeción de
las lámparas y vuelva a enchufar el co-
nector eléctrico;
❒
vuelva a montar el tapón comproban-
do que haya quedado bien bloqueado.INTERMITENTES
Delanteros fig. 20
Para sustituir la lámpara, proceda del si-
guiente modo:
❒
gire la rueda derecha/izquierda hacia el
interior;
❒
afloje los dispositivos de bloqueo A-
fig. 20, a continuación, extraiga la ta-
pa de acceso B;
133-164 PUNTO POP 1ed ES 30/08/13 10.26 Pagina 148

149
MANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOSSEGURIDADPUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIA
fig. 22
F0M0636m
fig. 21
F0M0635m
fig. 24
F0M0638m
fig. 23
F0M0637m
❒

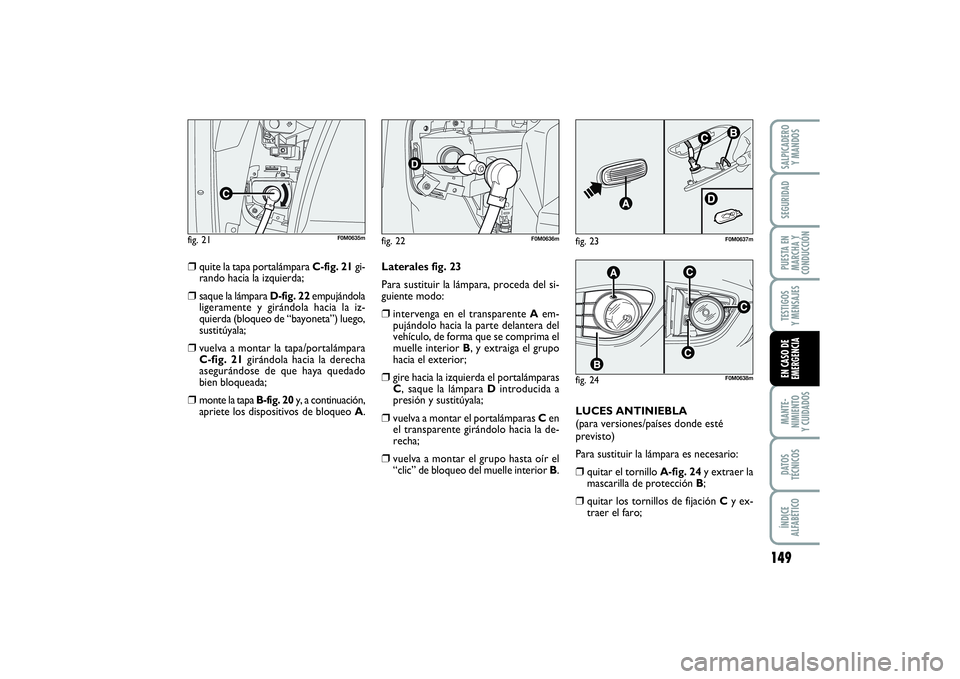

quite la tapa portalámpara C-fig. 21gi-
rando hacia la izquierda;
❒
saque la lámpara D-fig. 22empujándola
ligeramente y girándola hacia la iz-
quierda (bloqueo de “bayoneta”) luego,
sustitúyala;
❒
vuelva a montar la tapa/portalámpara
C-fig. 21girándola hacia la derecha
asegurándose de que haya quedado
bien bloqueada;
❒
monte la tapa B-fig. 20y, a continuación,
apriete los dispositivos de bloqueo A.Laterales fig. 23
Para sustituir la lámpara, proceda del si-
guiente modo:
❒
intervenga en el transparente Aem-
pujándolo hacia la parte delantera del
vehículo, de forma que se comprima el
muelle interior B, y extraiga el grupo
hacia el exterior;
❒
gire hacia la izquierda el portalámparas
C, saque la lámpara Dintroducida a
presión y sustitúyala;
❒
vuelva a montar el portalámparas Cen
el transparente girándolo hacia la de-
recha;
❒
vuelva a montar el grupo hasta oír el
“clic” de bloqueo del muelle interior B.LUCES ANTINIEBLA
(para versiones/países donde esté
previsto)
Para sustituir la lámpara es necesario:
❒
quitar el tornillo A-fig. 24y extraer la
mascarilla de protección B;
❒
quitar los tornillos de fijación Cy ex-
traer el faro;
133-164 PUNTO POP 1ed ES 30/08/13 10.26 Pagina 149

150MANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOSSEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIA
fig. 25
A
F0M0639m
fig. 26
F0M0640m
fig. 27
F0M0641m
❒
extraer la lámpara A-fig. 25girándola
hacia la izquierda y desconectar el co-
nector eléctrico.

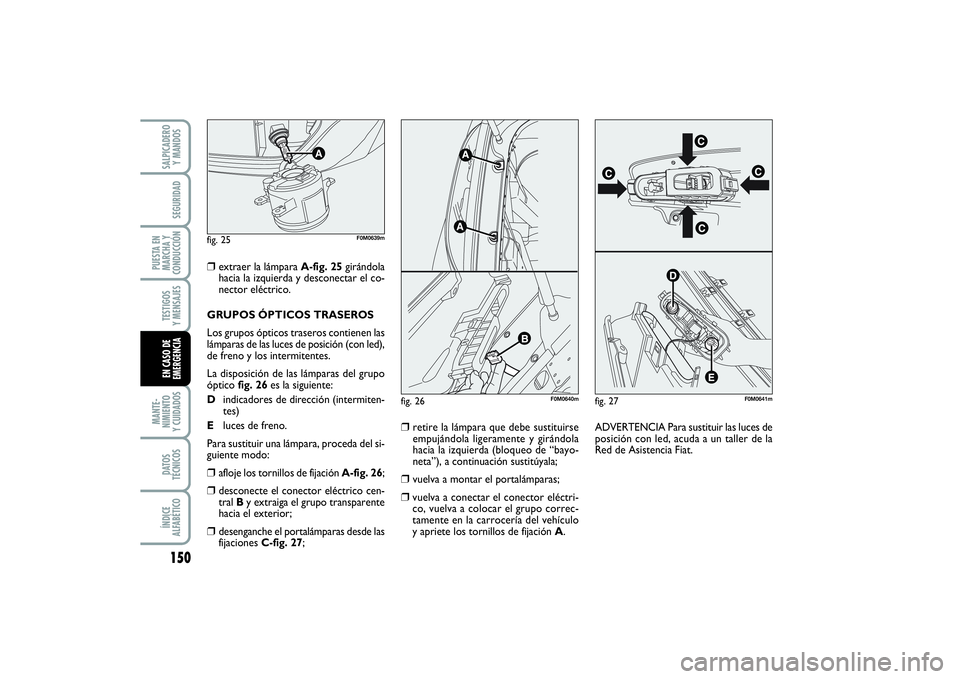

GRUPOS ÓPTICOS TRASEROS
Los grupos ópticos traseros contienen las
lámparas de las luces de posición (con led),
de freno y los intermitentes.
La disposición de las lámparas del grupo
óptico fig. 26es la siguiente:
Dindicadores de dirección (intermiten-
tes)
Eluces de freno.
Para sustituir una lámpara, proceda del si-
guiente modo:
❒
afloje los tornillos de fijación A-fig. 26;
❒
desconecte el conector eléctrico cen-
tral By extraiga el grupo transparente
hacia el exterior;
❒
desenganche el portalámparas desde las
fijaciones C-fig. 27;
❒
retire la lámpara que debe sustituirse
empujándola ligeramente y girándola
hacia la izquierda (bloqueo de “bayo-
neta”), a continuación sustitúyala;
❒
vuelva a montar el portalámparas;
❒
vuelva a conectar el conector eléctri-
co, vuelva a colocar el grupo correc-
tamente en la carrocería del vehículo
y apriete los tornillos de fijación A.ADVERTENCIA Para sustituir las luces de
posición con led, acuda a un taller de la
Red de Asistencia Fiat.
133-164 PUNTO POP 1ed ES 30/08/13 10.26 Pagina 150

151
MANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOSSEGURIDADPUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIA
fig. 28
F0M0642m
fig. 29
F0M0643m
fig. 30
F0M0644m
fig. 31
F0M0645m

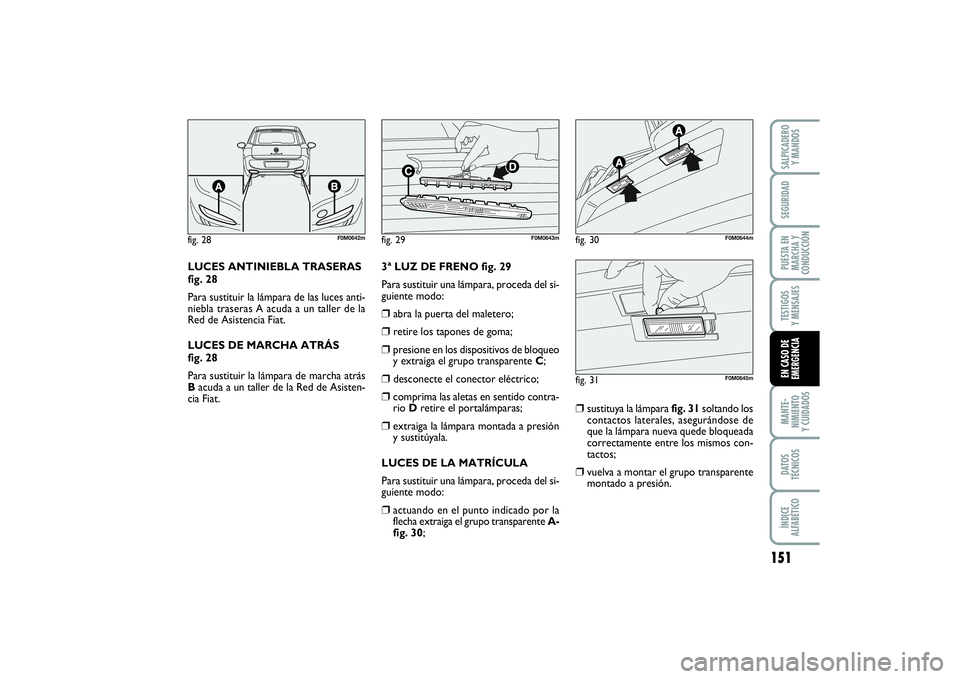

LUCES ANTINIEBLA TRASERAS
fig. 28
Para sustituir la lámpara de las luces anti-
niebla traseras A acuda a un taller de la
Red de Asistencia Fiat.
LUCES DE MARCHA ATRÁS
fig. 28
Para sustituir la lámpara de marcha atrás
Bacuda a un taller de la Red de Asisten-
cia Fiat.3ª LUZ DE FRENO fig. 29
Para sustituir una lámpara, proceda del si-
guiente modo:
❒
abra la puerta del maletero;
❒
retire los tapones de goma;
❒
presione en los dispositivos de bloqueo
y extraiga el grupo transparente C;
❒
desconecte el conector eléctrico;
❒
comprima las aletas en sentido contra-
rio Dretire el portalámparas;
❒
extraiga la lámpara montada a presión
y sustitúyala.
LUCES DE LA MATRÍCULA
Para sustituir una lámpara, proceda del si-
guiente modo:
❒
actuando en el punto indicado por la
flecha extraiga el grupo transparente A-
fig. 30;
❒
sustituya la lámpara fig. 31soltando los
contactos laterales, asegurándose de
que la lámpara nueva quede bloqueada
correctamente entre los mismos con-
tactos;
❒
vuelva a montar el grupo transparente
montado a presión.
133-164 PUNTO POP 1ed ES 30/08/13 10.26 Pagina 151

152MANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOSSEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIA
SUSTITUCIÓN DE LA

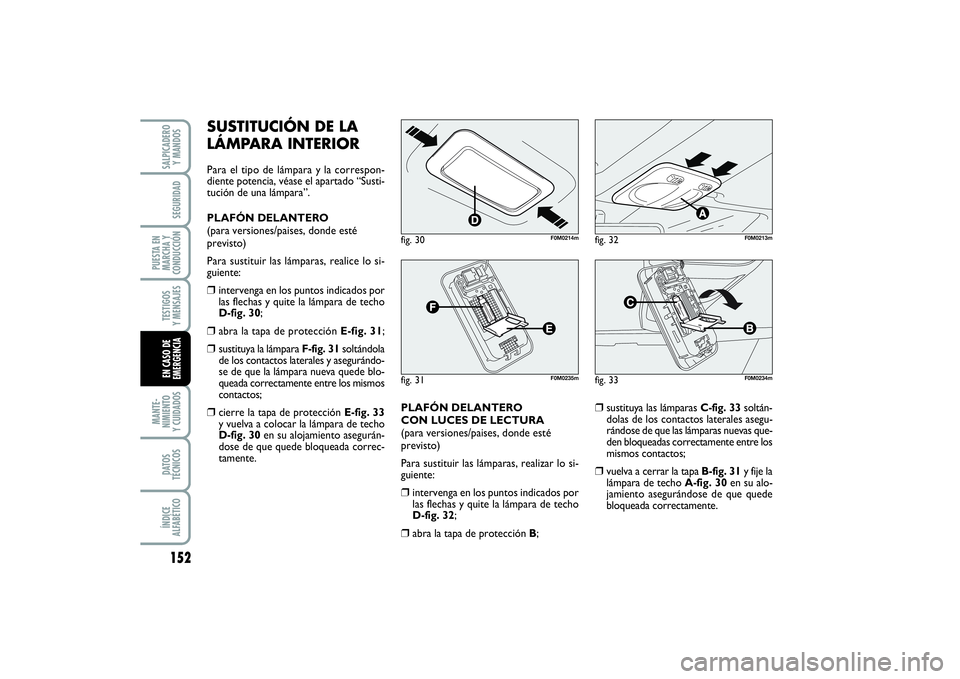

LÁMPARA INTERIORPara el tipo de lámpara y la correspon-
diente potencia, véase el apartado “Susti-
tución de una lámpara”.
PLAFÓN DELANTERO
(para versiones/paises, donde esté
previsto)
Para sustituir las lámparas, realice lo si-
guiente:❒
intervenga en los puntos indicados por
las flechas y quite la lámpara de techo
D-fig. 30;
❒
abra la tapa de protección E-fig. 31;
❒
sustituya la lámpara F-fig. 31soltándola
de los contactos laterales y asegurándo-
se de que la lámpara nueva quede blo-
queada correctamente entre los mismos
contactos;
❒
cierre la tapa de protección E-fig. 33
y vuelva a colocar la lámpara de techo
D-fig. 30en su alojamiento asegurán-
dose de que quede bloqueada correc-
tamente. PLAFÓN DELANTERO
CON LUCES DE LECTURA
(para versiones/paises, donde esté
previsto)
Para sustituir las lámparas, realizar lo si-
guiente:
❒
intervenga en los puntos indicados por
las flechas y quite la lámpara de techo
D-fig. 32;
❒
abra la tapa de protección B;
❒
sustituya las lámparas C-fig. 33soltán-
dolas de los contactos laterales asegu-
rándose de que las lámparas nuevas que-
den bloqueadas correctamente entre los
mismos contactos;
❒
vuelva a cerrar la tapa B-fig. 31y fije la
lámpara de techo A-fig. 30en su alo-
jamiento asegurándose de que quede
bloqueada correctamente.
fig. 32
F0M0213m
fig. 33
F0M0234m
fig. 30
F0M0214m
fig. 31
F0M0235m
133-164 PUNTO POP 1ed ES 30/08/13 10.26 Pagina 152

153
MANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOSSEGURIDADPUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIA

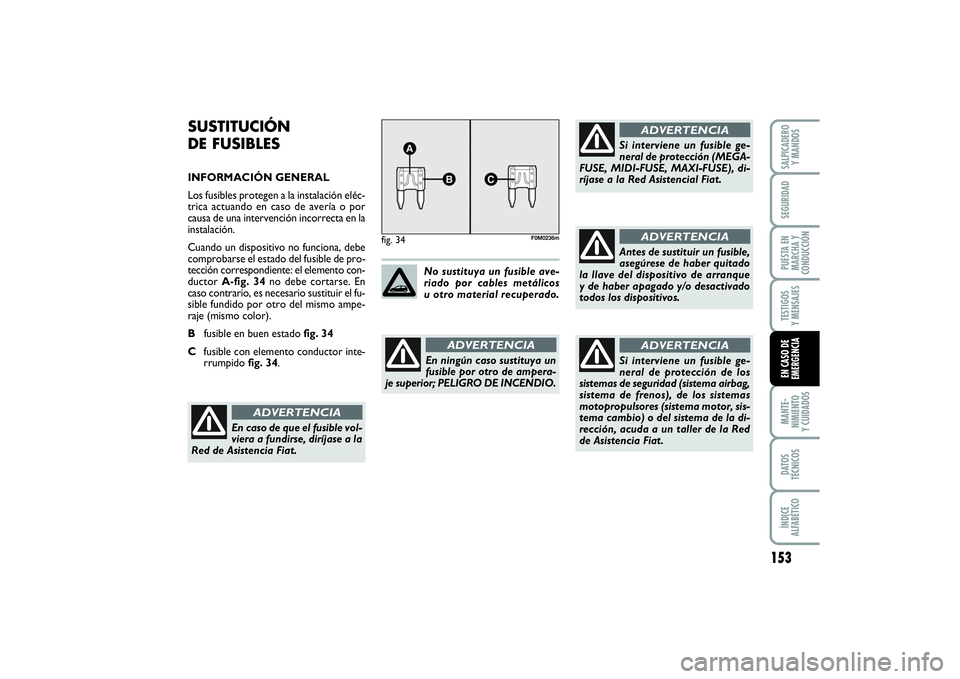

SUSTITUCIÓN
DE FUSIBLESINFORMACIÓN GENERAL
Los fusibles protegen a la instalación eléc-
trica actuando en caso de avería o por
causa de una intervención incorrecta en la
instalación.
Cuando un dispositivo no funciona, debe
comprobarse el estado del fusible de pro-
tección correspondiente: el elemento con-
ductor A-fig. 34no debe cortarse. En
caso contrario, es necesario sustituir el fu-
sible fundido por otro del mismo ampe-
raje (mismo color).
Bfusible en buen estado fig. 34
Cfusible con elemento conductor inte-
rrumpido fig. 34.
fig. 34
F0M0236m
En ningún caso sustituya un
fusible por otro de ampera-
je superior; PELIGRO DE INCENDIO.
ADVERTENCIA
No sustituya un fusible ave-
riado por cables metálicos
u otro material recuperado.
Si interviene un fusible ge-
neral de protección (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE), di-
ríjase a la Red Asistencial Fiat.
ADVERTENCIA
En caso de que el fusible vol-
viera a fundirse, diríjase a la
Red de Asistencia Fiat.
ADVERTENCIA
Antes de sustituir un fusible,
asegúrese de haber quitado
la llave del dispositivo de arranque
y de haber apagado y/o desactivado
todos los dispositivos.
ADVERTENCIA
Si interviene un fusible ge-
neral de protección de los
sistemas de seguridad (sistema airbag,
sistema de frenos), de los sistemas
motopropulsores (sistema motor, sis-
tema cambio) o del sistema de la di-
rección, acuda a un taller de la Red
de Asistencia Fiat.
ADVERTENCIA
133-164 PUNTO POP 1ed ES 30/08/13 10.26 Pagina 153

154MANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOSSEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIA

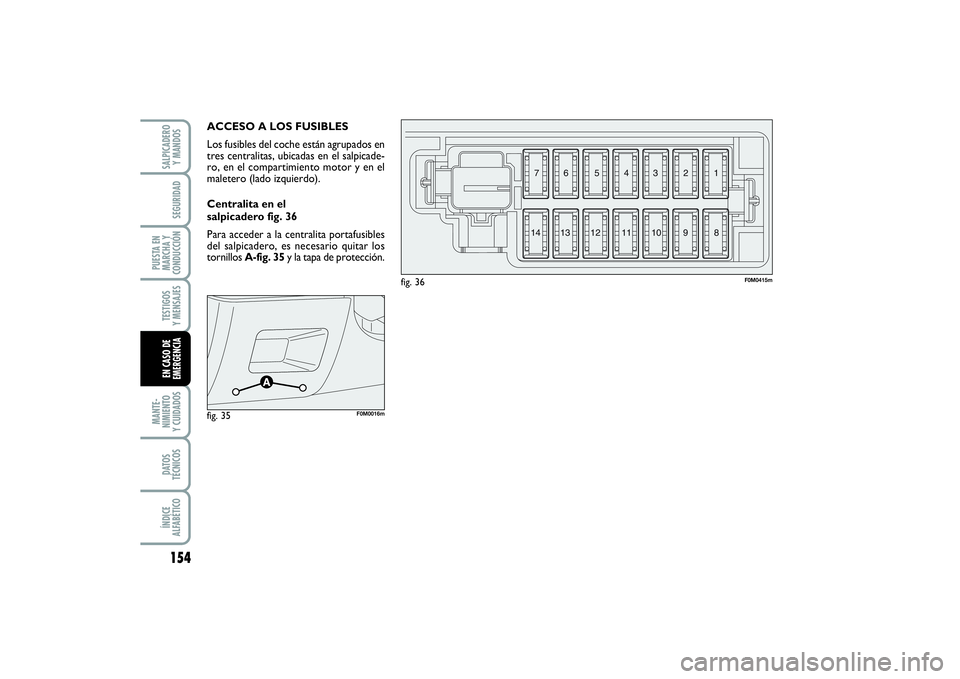

ACCESO A LOS FUSIBLES
Los fusibles del coche están agrupados en
tres centralitas, ubicadas en el salpicade-
ro, en el compartimiento motor y en el
maletero (lado izquierdo).
Centralita en el
salpicadero fig. 36
Para acceder a la centralita portafusibles
del salpicadero, es necesario quitar los
tornillos A-fig. 35y la tapa de protección.
fig. 36
F0M0415m
3 4 5 6 7
8 9 10 11 12
13 141 2
fig. 35
F0M0016m
133-164 PUNTO POP 1ed ES 30/08/13 10.26 Pagina 154

155
MANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOSSEGURIDADPUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIA

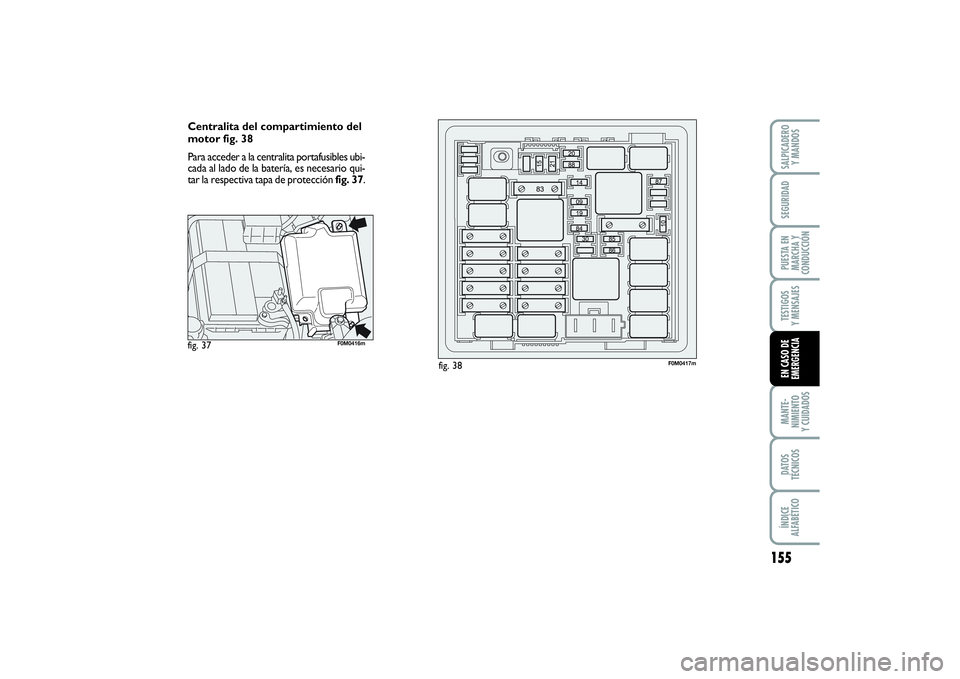

Centralita del compartimiento del
motor fig. 38
Para acceder a la centralita portafusibles ubi-
cada al lado de la batería, es necesario qui-
tar la respectiva tapa de protección fig. 37.
fig. 38
F0M0417m
fig. 37
F0M0416m
133-164 PUNTO POP 1ed ES 30/08/13 10.26 Pagina 155

156MANTE-
NIMIENTO
Y CUIDADOSDATOS
TÉCNICOSÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOSSEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNTESTIGOS
Y MENSAJESEN CASO DE
EMERGENCIA

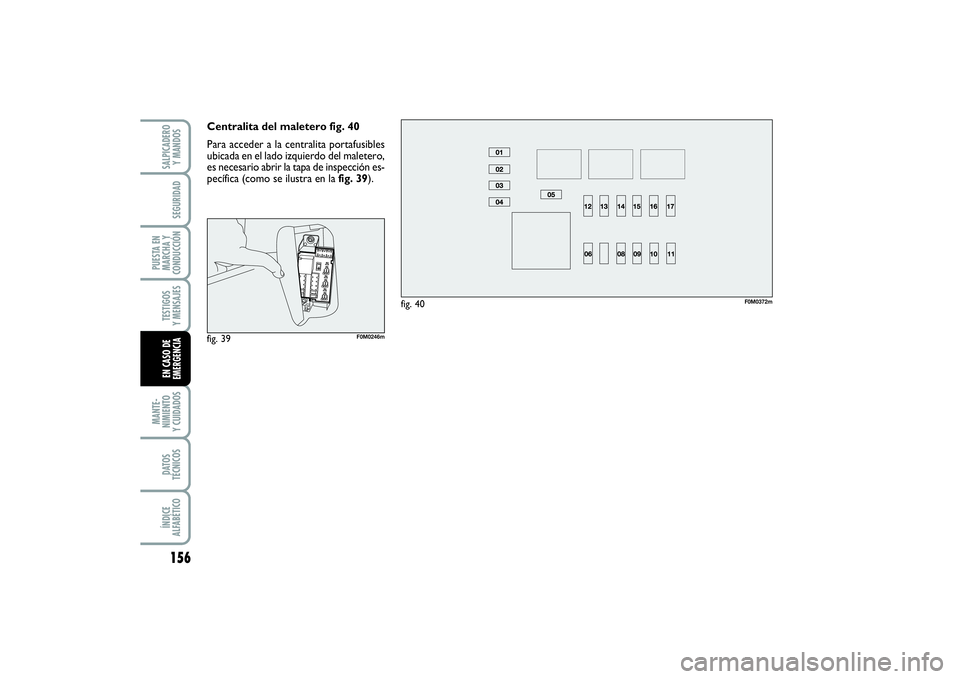

Centralita del maletero fig. 40
Para acceder a la centralita portafusibles
ubicada en el lado izquierdo del maletero,
es necesario abrir la tapa de inspección es-
pecífica (como se ilustra en la fig. 39).
fig. 40
F0M0372m
fig. 39
F0M0246m
133-164 PUNTO POP 1ed ES 30/08/13 10.26 Pagina 156
