žárovky FIAT PUNTO 2014 Návod k použití a údržbě (in Czech)

47
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍKPALUBNÍ DESKA
A OVLÁDAČE
VNĚJŠÍ SVĚTLAVětšina vnějších světel se ovládá levým pá-
kovým přepínačem obr. 39.
Vnější světla lze zapnout pouze s klíčkem
zapalování na poloze MAR.
Při rozsvícených vnějších světlech je osvět-
len i sdružený přístroj a ovládací prvky.
DENNÍ SVĚTLA (D.R.L.)
(u příslušné verze vozidla)
Při klíči ve spínací skříňce v poloze MAR
a otočném prstenci v poloze Ose rozsví-
tí automaticky světla pro denní svícení;
ostatní žárovky a vnitřní svítidla zůstanou
zhasnuté. Samočinné rozsvícení denních
světel lze zapnout/vypnout přes menu na
displeji (viz „Multifunkční a multifunkční
konfigurovatelný displej“ v této kapitole).
Při vypnutých světlech pro denní svícení
se při otočení prstence do polohy One-
rozsvítí žádné světlo.DÁLKOVÉ SVĚTLOMETY
S prstencem v poloze
2
zatáhněte páč-
kou k volantu (2. nestabilní poloha).
Na přístrojové desce se rozsvítí kontrol-
ka
1
.
Pro vypnutí dálkových světel přitáhněte
opět pákový ovládač k volantu (znovu se
rozsvítí potkávací světla).
SVĚTELNÉ VÝSTRAŽNÉ
ZNAMENÍ
Zatáhněte páku k volantu (1. nearetova-
ná poloha) v libovolné poloze prstence. Na
přístrojové desce se rozsvítí kontrolka
1
.
PARKOVACÍ SVĚTLA
S klíčkem na STOPnebo vytaženým ze
zapalování se otočením objímky z polohy
Ona polohu 6rozsvítí všechna parko-
vací světla. Na přístrojové desce se roz-
svítí kontrolka 3.
obr. 39
F0M0614m
POTKÁVACÍ SVĚTLOMETY /
OBRYSOVÁ SVĚTLA
S klíčkem v zapalování na MARotočte
ovládač na polohu 2. Zapnutím potkáva-
cích světlometů zhasnou denní světla a
kromě potkávacích světlometů se rozsví-
tí i poziční světla. Na přístrojové desce se
rozsvítí kontrolka 3.
S klíčkem na MARse otočením objímky
z polohy Ona polohu 6rozsvítí všechna
poziční světla, osvětlení registrační znač-
ky a denní světla D.R.L. (jsou-li ve výbavě),
pokud nebyla deaktivována v menu na dis-
pleji.
Za jízdy ve dne nahrazují
světla pro denní svícení pot-
kávací světlomety v zemích, kde je po-
vinné svítit i za dne, a smějí se použí-
vat v zemích, kde tato povinnost ne-
platí. Světla pro denní svícení nena-
hrazují potkávací světlomety při jízdě
za noci nebo v tunelu.
POZOR
Používání světel pro denní
svícení je upraveno Pravidly
silničního provozu, která platí v zemi,
v níž se právě nacházíte. Dodržujte
předpisy platné v dané zemi.
POZOR
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 47

51
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍKPALUBNÍ DESKA
A OVLÁDAČE

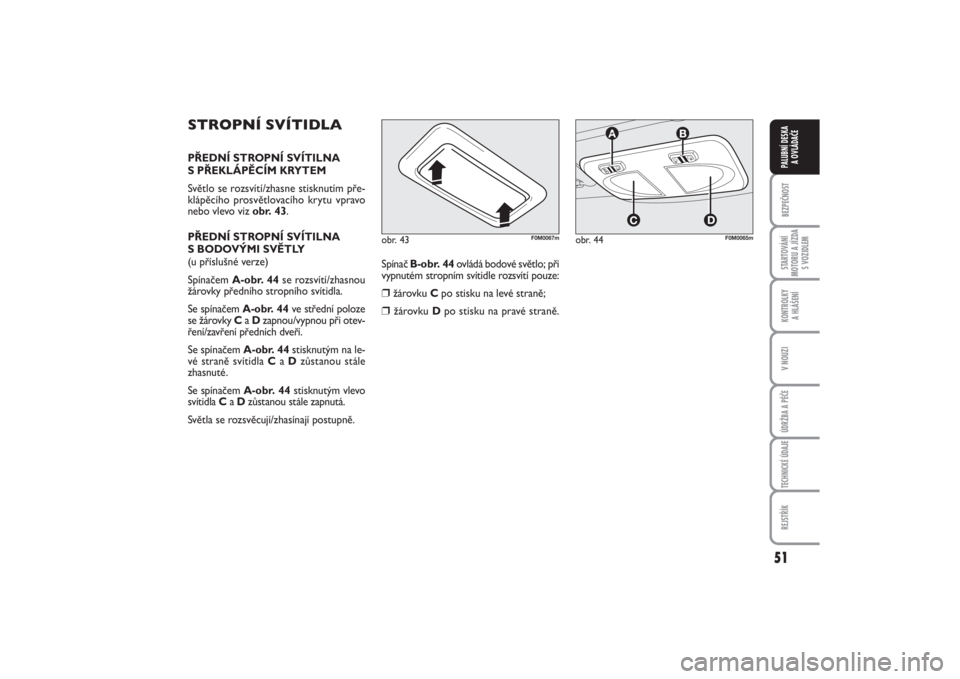

STROPNÍ SVÍTIDLAPŘEDNÍ STROPNÍ SVÍTILNA
S PŘEKLÁPĚCÍM KRYTEM
Světlo se rozsvítí/zhasne stisknutím pře-
klápěcího prosvětlovacího krytu vpravo
nebo vlevo viz obr. 43.
PŘEDNÍ STROPNÍ SVÍTILNA
S BODOVÝMI SVĚTLY
(u příslušné verze)
Spínačem A-obr. 44se rozsvítí/zhasnou
žárovky předního stropního svítidla.
Se spínačem A-obr. 44ve střední poloze
se žárovky Ca Dzapnou/vypnou při otev-
ření/zavření předních dveří.
Se spínačem A-obr. 44stisknutým na le-
vé straně svítidla Ca Dzůstanou stále
zhasnuté.
Se spínačem A-obr. 44stisknutým vlevo
svítidla Ca Dzůstanou stále zapnutá.
Světla se rozsvěcují/zhasínají postupně.Spínač B-obr. 44ovládá bodové světlo; při
vypnutém stropním svítidle rozsvítí pouze:
❒
žárovku Cpo stisku na levé straně;
❒
žárovku Dpo stisku na pravé straně.
obr. 44
F0M0065m
obr. 43
F0M0067m
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 51

129
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMV NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍKPALUBNÍ DESKA
A OVLÁDAČEKONTROLKY
A HLÁŠENÍ

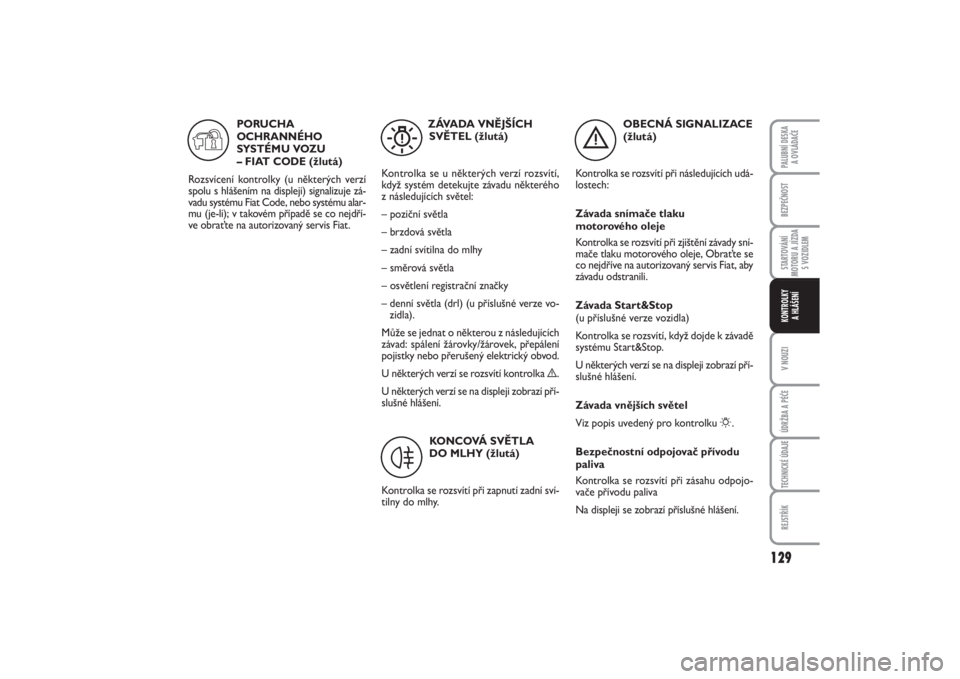

OBECNÁ SIGNALIZACE
(žlutá)
Kontrolka se rozsvítí při následujících udá-
lostech:
Závada snímače tlaku
motorového oleje
Kontrolka se rozsvítí při zjištění závady sní-
mače tlaku motorového oleje, Obraťte se
co nejdříve na autorizovaný servis Fiat, aby
závadu odstranili.
Závada Start&Stop
(u příslušné verze vozidla)
Kontrolka se rozsvítí, když dojde k závadě
systému Start&Stop.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
Závada vnějších světel
Viz popis uvedený pro kontrolku
6
.
Bezpečnostní odpojovač přívodu
paliva
Kontrolka se rozsvítí při zásahu odpojo-
vače přívodu paliva
Na displeji se zobrazí příslušné hlášení.
è
ZÁVADA VNĚJŠÍCH
SVĚTEL (žlutá)
Kontrolka se u některých verzí rozsvítí,
když systém detekujte závadu některého
z následujících světel:
– poziční světla
– brzdová světla
– zadní svítilna do mlhy
– směrová světla
– osvětlení registrační značky
– denní světla (drl) (u příslušné verze vo-
zidla).
Může se jednat o některou z následujících
závad: spálení žárovky/žárovek, přepálení
pojistky nebo přerušený elektrický obvod.
U některých verzí se rozsvítí kontrolka è.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
W
KONCOVÁ SVĚTLA
DO MLHY (žlutá)
Kontrolka se rozsvítí při zapnutí zadní sví-
tilny do mlhy.
4
PORUCHA
OCHRANNÉHO
SYSTÉMU VOZU
– FIAT CODE (žlutá)
Rozsvícení kontrolky (u některých verzí
spolu s hlášením na displeji) signalizuje zá-
vadu systému Fiat Code, nebo systému alar-
mu (je-li); v takovém případě se co nejdří-
ve obraťte na autorizovaný servis Fiat.
Y
121-132 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 129

133
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY
A HLÁŠENÍÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍKPALUBNÍ DESKA
A OVLÁDAČEV NOUZI
SPUŠTĚNÍ MOTORU .......................................................... 134
VÝMĚNA KOLA ................................................................... 135
SADA NA RYCHLOU OPRAVU PNEUMATIK
FIX&GO automatic .............................................................. 140
VÝMĚNA ŽÁROVKY .......................................................... 145
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH SVÍTIDEL .............. 147
VÝMĚNA ŽÁROVKY U VNITŘNÍCH SVÍTIDEL ......... 152
VÝMĚNA POJISTEK ............................................................ 153
DOBITÍ BATERIE ................................................................. 161
ZVEDNUTÍ VOZIDLA ........................................................ 162
TAŽENÍ VOZIDLA .............................................................. 163
V V

N N
O O
U U
Z Z
I I
Ve výjimečné situaci doporučujeme zatelefonovat na bezplatné telefonní číslo uvedené
v Záruční knížce. Kromě toho si můžete na webových stránkách www.fiat.com
vyhledat nejbližší autorizovaný servis Fiat
133-164 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 133

145
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY
A HLÁŠENÍÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍKPALUBNÍ DESKA
A OVLÁDAČEV NOUZI

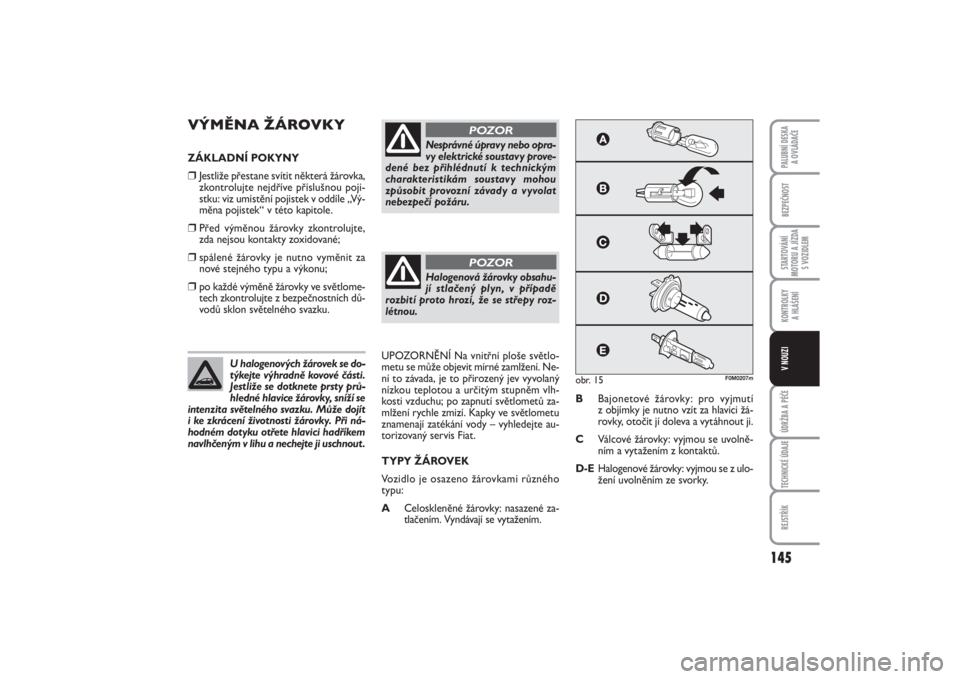

VÝMĚNA ŽÁROVKYZÁKLADNÍ POKYNY❒
Jestliže přestane svítit některá žárovka,
zkontrolujte nejdříve příslušnou poji-
stku: viz umístění pojistek v oddíle „Vý-
měna pojistek“ v této kapitole.
❒
Před výměnou žárovky zkontrolujte,
zda nejsou kontakty zoxidované;
❒
spálené žárovky je nutno vyměnit za
nové stejného typu a výkonu;
❒
po každé výměně žárovky ve světlome-
tech zkontrolujte z bezpečnostních dů-
vodů sklon světelného svazku.
UPOZORNĚNÍ Na vnitřní ploše světlo-
metu se může objevit mírné zamlžení. Ne-
ní to závada, je to přirozený jev vyvolaný
nízkou teplotou a určitým stupněm vlh-
kosti vzduchu; po zapnutí světlometů za-
mlžení rychle zmizí. Kapky ve světlometu
znamenají zatékání vody – vyhledejte au-
torizovaný servis Fiat.
TYPY ŽÁROVEK
Vozidlo je osazeno žárovkami různého
typu:
ACeloskleněné žárovky: nasazené za-
tlačením. Vyndávají se vytažením.BBajonetové žárovky: pro vyjmutí
z objímky je nutno vzít za hlavici žá-
rovky, otočit jí doleva a vytáhnout ji.
CVálcové žárovky: vyjmou se uvolně-
ním a vytažením z kontaktů.
D-EHalogenové žárovky: vyjmou se z ulo-
žení uvolněním ze svorky. U halogenových žárovek se do-
týkejte výhradně kovové části.
Jestliže se dotknete prsty prů-
hledné hlavice žárovky, sníží se
intenzita světelného svazku. Může dojít
i ke zkrácení životnosti žárovky. Při ná-
hodném dotyku otřete hlavici hadříkem
navlhčeným v lihu a nechejte ji uschnout .
Nesprávné úpravy nebo opra-
vy elektrické soustavy prove-
dené bez přihlédnutí k technickým
charakteristikám soustavy mohou
způsobit provozní závady a vyvolat
nebezpečí požáru.
POZOR
Halogenová žárovky obsahu-
jí stlačený plyn, v případě
rozbití proto hrozí, že se střepy roz-
létnou.
POZOR
obr. 15
F0M0207m
133-164 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 145

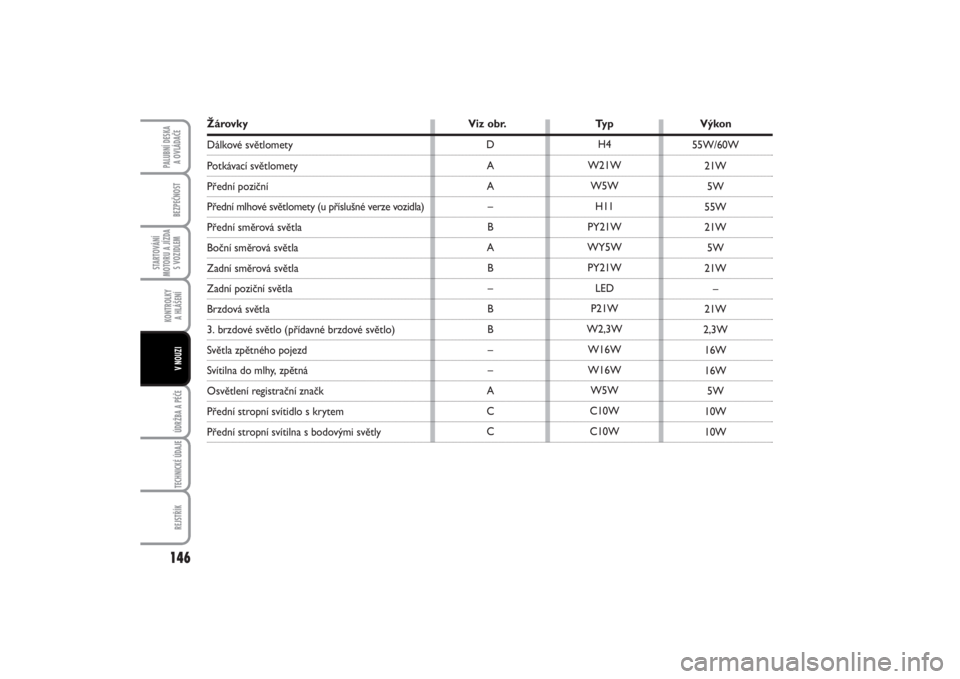

Žárovky Viz obr. Typ VýkonDálkové světlometyPotkávací světlometyPřední pozičníPřední mlhové světlomety (u příslušné verze vozidla)Přední směrová světlaBoční směrová světlaZadní směrová světla Zadní poziční světla Brzdová světla 3. brzdové světlo (přídavné brzdové světlo) Světla zpětného pojezdSvítilna do mlhy, zpětná Osvětlení registrační značk Přední stropní svítidlo s krytemPřední stropní svítilna s bodovými světly
146BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍÚDRŽBA A PÉČE TECHNICKÉ ÚDAJEREJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
V NOUZI
H4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
C10W D
A
A
–
B
A
B
–
B
B
–
–
A
C
C55W/60W
21W
5W
55W
21W
5W
21W
–
21W
2,3W
16W
16W
5W
10W
10W
133-164 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 146

147
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY
A HLÁŠENÍÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍKPALUBNÍ DESKA
A OVLÁDAČEV NOUZI
VÝMĚNA ŽÁROVKY
U VNĚJŠÍCH SVÍTIDELTyp a výkon žárovky jsou uvedeny výše v
části „Výměna žárovek“.
PŘEDNÍ OPTICKÉ SKUPINY
obr. 16
Přední optické skupiny obsahují žárovky
obrysových, potkávacích, dálkových a smě-
rových světel..
Uspořádání žárovek v optické skupině:
Aobrysová světla
Bdenní světla
Csměrová světla (šipky)
Ddálková/potkávací světla.
UPOZORNĚNÍ Výměnu žárovek přední-
ch směrových světel, dálkových a potká-
vacích světel lze provést přes přístupové
víko (viz odstavec „Ukazatelé směru“ v té-
to kapitole). OBRYSOVÁ SVĚTLA obr. 17
Postup při výměně žárovky:
❒
vyjměte pryžové víko pomocí pří-
slušného perka;
❒
stiskněte k sobě výčnělky Ba vyjměte
držák žárovky;
❒
vytáhněte žárovku Ca vyměňte ji;
❒
znovu zasuňte držák žárovky a následně
nainstalujte zpět kryt a zkontrolujte
jeho správné zajištění.
obr. 16
F0M0630m
obr. 17
F0M0631m
133-164 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 147

148BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍÚDRŽBA A PÉČE TECHNICKÉ ÚDAJEREJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
V NOUZI
DENNÍ SVĚTLA (D.R.L.)
Postup při výměně žárovky:❒
otočte doprava objímku žárovky
A-obr. 18a vytáhněte ji;
❒
zatlačte opatrně na žárovku B, vyjměte
ji a otočte jí doleva;
❒
namontujte zpět objímku do uložení a
otočte ji doprava, až zacvakne. DÁLKOVÁ/POTKÁVACÍ SVĚTLA
obr. 19
Postup při výměně žárovky:
❒
demontujte pryžovou krytku;
❒
rozpojte elektrický konektor B-obr. 19
a vyvěste přídržnou pružinu;
❒
vytáhněte žárovku Aa vyměňte ji;
❒
instalujte novou žárovku tak, aby
jazýček na její kovové části zapadl do
profilu na parabole světlometu;
❒
propojte elektrický konektor a zavěste
přídržnou pružinu;
❒
nainstalujte zpět krytku Aa zkontro-
lujte jeho zajištění.SMĚROVÁ SVĚTLA
Přední obr. 20
Postup při výměně žárovky:
❒
natočte pravé/levé kolo směrem dov-
nitř;
❒
otočte zajišťovací zařízení A-obr. 20,
potom použijte dvířka Bpro přístup;
obr. 18
F0M0632m
obr. 19
F0M0633m
obr. 20
F0M0634m
133-164 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 148

149
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY
A HLÁŠENÍÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍKPALUBNÍ DESKA
A OVLÁDAČEV NOUZI
❒

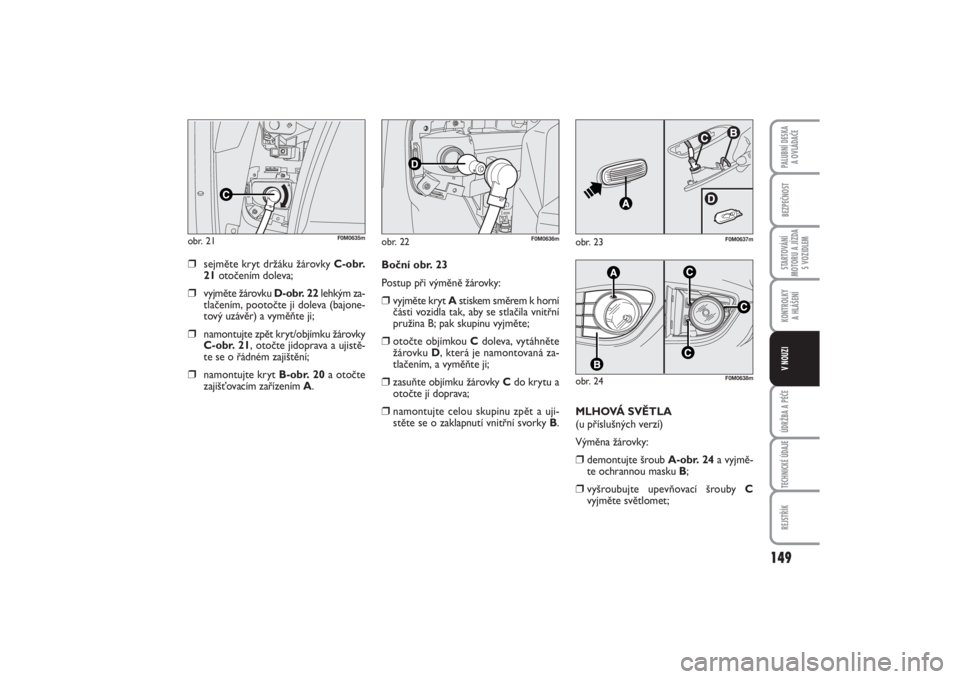

sejměte kryt držáku žárovky C-obr.
21 otočením doleva;
❒
vyjměte žárovku D-obr. 22lehkým za-
tlačením, pootočte ji doleva (bajone-
tový uzávěr) a vyměňte ji;
❒
namontujte zpět kryt/objímku žárovky
C-obr. 21, otočte jidoprava a ujistě-
te se o řádném zajištění;
❒
namontujte kryt B-obr. 20a otočte
zajišťovacím zařízením A.Boční obr. 23
Postup při výměně žárovky:
❒
vyjměte kryt Astiskem směrem k horní
části vozidla tak, aby se stlačila vnitřní
pružina B; pak skupinu vyjměte;
❒
otočte objímkou Cdoleva, vytáhněte
žárovku D, která je namontovaná za-
tlačením, a vyměňte ji;
❒
zasuňte objímku žárovky Cdo krytu a
otočte jí doprava;
❒
namontujte celou skupinu zpět a uji-
stěte se o zaklapnutí vnitřní svorky B.
obr. 22
F0M0636m
obr. 21
F0M0635m
obr. 24
F0M0638m
obr. 23
F0M0637m
MLHOVÁ SVĚTLA
(u příslušných verzí)
Výměna žárovky:❒
demontujte šroub A-obr. 24 a vyjmě-
te ochrannou masku B;
❒
vyšroubujte upevňovací šrouby C
vyjměte světlomet;
133-164 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 149

150BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY
A HLÁŠENÍÚDRŽBA A PÉČE TECHNICKÉ ÚDAJEREJSTŘÍK
PALUBNÍ DESKA
A OVLÁDAČE
V NOUZI
❒

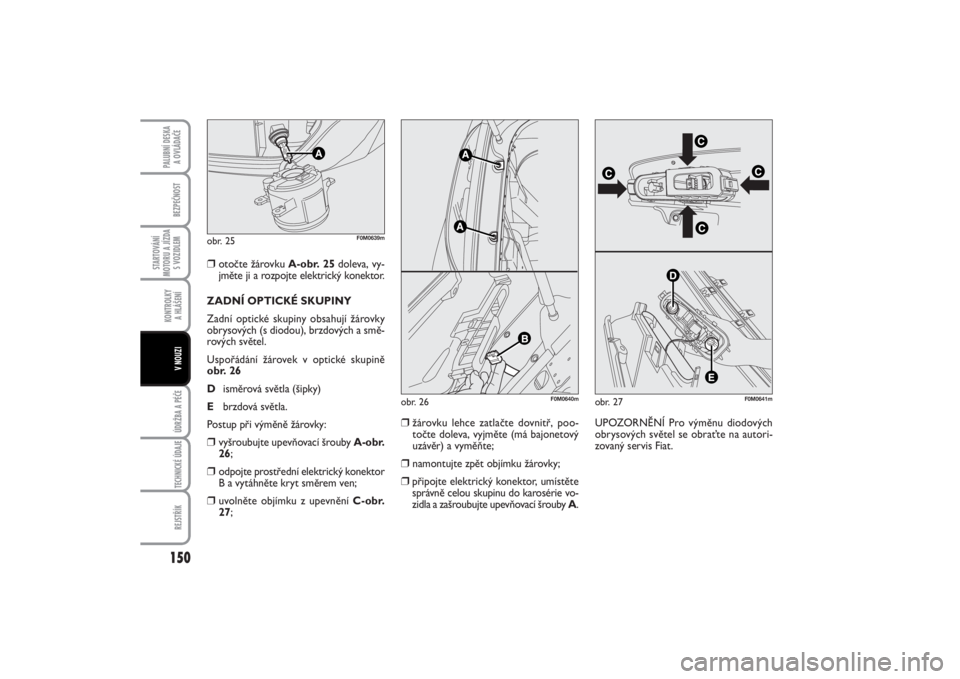

otočte žárovku A-obr. 25doleva, vy-
jměte ji a rozpojte elektrický konektor.
ZADNÍ OPTICKÉ SKUPINY
Zadní optické skupiny obsahují žárovky
obrysových (s diodou), brzdových a smě-
rových světel.
Uspořádání žárovek v optické skupině
obr. 26
Disměrová světla (šipky)
Ebrzdová světla.
Postup při výměně žárovky:
❒
vyšroubujte upevňovací šrouby A-obr.
26;
❒
odpojte prostřední elektrický konektor
B a vytáhněte kryt směrem ven;
❒
uvolněte objímku z upevnění C-obr.
27;
❒
žárovku lehce zatlačte dovnitř, poo-
točte doleva, vyjměte (má bajonetový
uzávěr) a vyměňte;
❒
namontujte zpět objímku žárovky;
❒připojte elektrický konektor, umístěte
správně celou skupinu do karosérie vo-
zidla a zašroubujte upevňovací šrouby A.UPOZORNĚNÍ Pro výměnu diodových
obrysových světel se obraťte na autori-
zovaný servis Fiat.
obr. 25
A
F0M0639m
obr. 26
F0M0640m
obr. 27
F0M0641m
133-164 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 150
