❒vyklopte sedadlá dopredu podľa vyznačených šípok
obr. 94;
❒zatlačte na páčkym A a B-obr. 93, aby ste odblokovali
opierky chrbta a zatlačte ich na sedadlo. Rozšírenie pravej strany batožinového priestoru umož-
ňuje prevoz dvoch pasažierov na ľavej strane zadného se-
dadla. Rozšírenie ľavej strany batožinového priestoru umož-
ňuje prevoz pasažiera na pravej strane zandého sedadla.

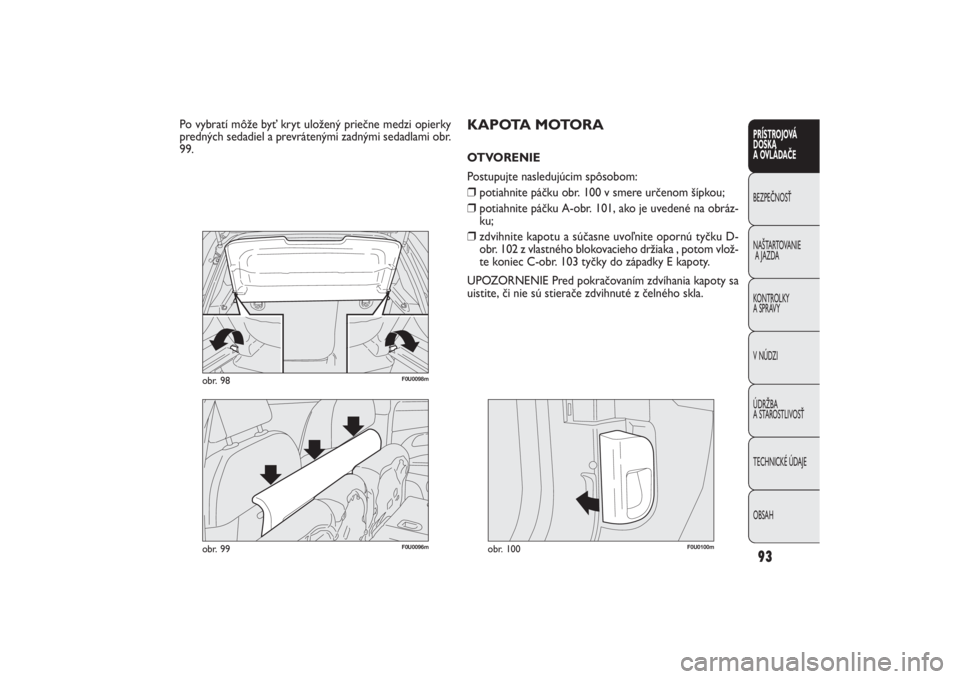

Úplne rozšírenie obr. 95
Úplne zloženie zadných sedadiel umožňuje dosiahnutie ma-
ximálneho priestoru pre náklad.
Postupujte nasledujúcim spôsobom:
❒úplne znížte opierky hlavy zadného sedadla;
❒skontrolujte, či sú pásy bezpečnostných pásov úplne
uvoľnené bez skrútenia;
F0U0092m
obr. 93
F0U0094m
obr. 95
F0U0093m
obr. 94
078-124 PUNTO EASY 1ed SK 23/10/13 09.58 Pagina 91

F0U0095m
obr. 96
Ubezpečte sa, že opierka chrbta je správne upevnená na
oboch stranách, aby ste sa v prípade prudkého brzdenia
vyhli prípadom vystrelenia opierky chrbta smerom dopre-
du, čím by mohla spôsobiť zranenie pasažierov.
ODSTRÁNENIE KRYTU BATOŽINOVÉHO
PRIESTORU
Odstraňovanie krytu batožinového priestoru na jeho roz-
šírenie: uvoľniť horné konce A-obr. 97 dvoch tyčiek, vy-
vliecť očká z čapíkov, rozpojiť a otočiť kryt na mieste a
odpútať čapíky obr. 98 na boku. Vrátenie zadného sedadla na miesto obr. 96
Zdvihnite opierky chrbta tak, že ich zatlačíte dozadu, až
dokiaľ nepočujete cvaknutie zámku oboch upevňovacích
zariadení.
Spony bezpečnostných pásov nastavte smerom hore a za-
rovnajte sedadlo do polohy pre bežné používanie.
UPOZORNENIE Správne prichytenie operadla je zaistené
pri zmiznutí „červeného pásu“, ktorý sa nachádza na páč-
kach posunu operadla. Tento „červený pás“ upozorňuje na
nedostatočné prichytenie operadla. Pri návrate operadla
do polohy pre bežné používanie sa ubezpečte, že prebeh-
lo jej zachytenie, až dokiaľ nepočujete cvaknutie zámku.
92
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČEBEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0097m
obr. 97
078-124 PUNTO EASY 1ed SK 23/10/13 09.58 Pagina 92

F0U0096m
obr. 99
93PRÍSTROJOVÁ
DOSKA
A OVLÁDAČEBEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0098m
obr. 98

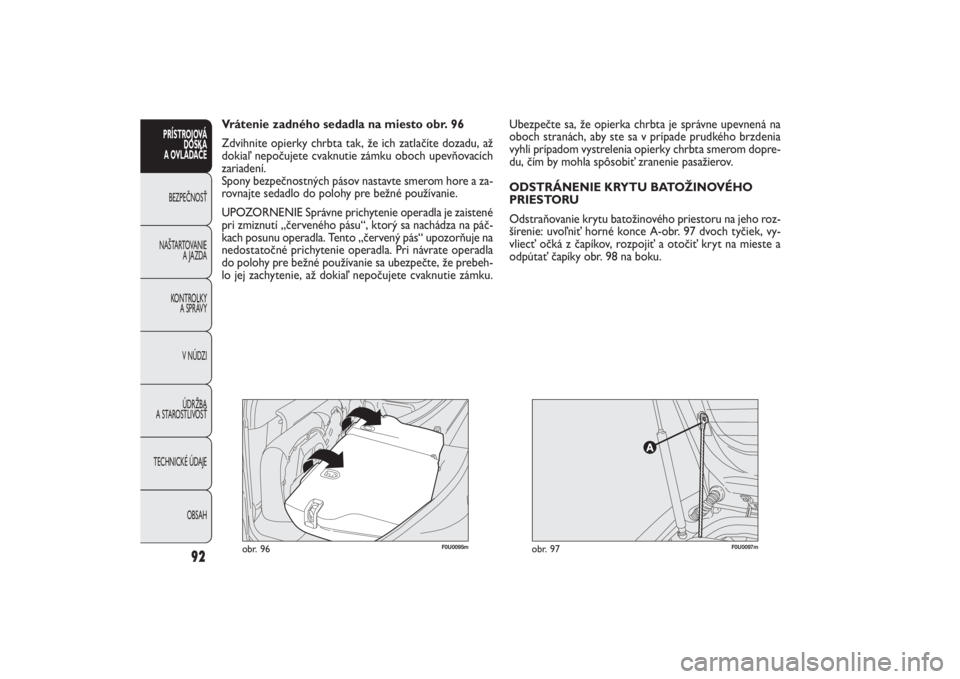

Po vybratí môže byť kryt uložený priečne medzi opierky
predných sedadiel a prevrátenými zadnými sedadlami obr.
99.
F0U0100m
obr. 100

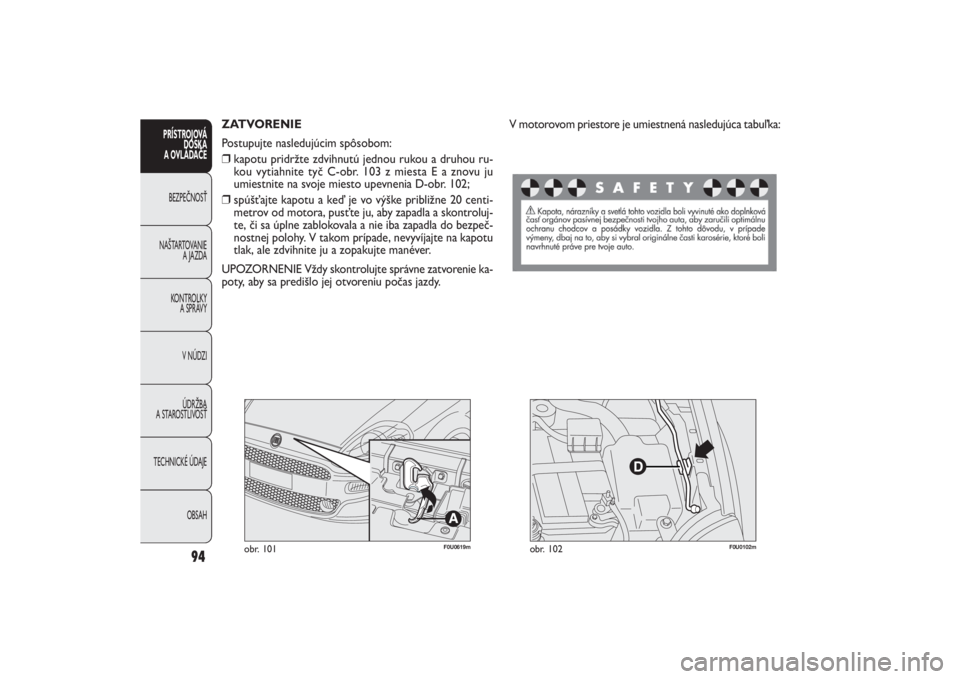

KAPOTA MOTORAOTVORENIE
Postupujte nasledujúcim spôsobom:
❒ potiahnite páčku obr. 100 v smere určenom šípkou;
❒potiahnite páčku A-obr. 101, ako je uvedené na obráz-
ku;
❒zdvihnite kapotu a súčasne uvoľnite opornú tyčku D-
obr. 102 z vlastného blokovacieho držiaka , potom vlož-
te koniec C-obr. 103 tyčky do západky E kapoty.
UPOZORNENIE Pred pokračovaním zdvíhania kapoty sa
uistite, či nie sú stierače zdvihnuté z čelného skla.
078-124 PUNTO EASY 1ed SK 23/10/13 09.58 Pagina 93

F0U0619m
obr. 101
ZATVORENIE
Postupujte nasledujúcim spôsobom:
❒kapotu pridržte zdvihnutú jednou rukou a druhou ru-
kou vytiahnite tyč C-obr. 103 z miesta E a znovu ju
umiestnite na svoje miesto upevnenia D-obr. 102;
❒spúšťajte kapotu a keď je vo výške približne 20 centi-
metrov od motora, pusťte ju, aby zapadla a skontroluj-
te, či sa úplne zablokovala a nie iba zapadla do bezpeč-
nostnej polohy. V takom prípade, nevyvíjajte na kapotu
tlak, ale zdvihnite ju a zopakujte manéver.
UPOZORNENIE Vždy skontrolujte správne zatvorenie ka-
poty, aby sa predišlo jej otvoreniu počas jazdy.
94
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČEBEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0102m
obr. 102
V motorovom priestore je umiestnená nasledujúca tabuľka:
078-124 PUNTO EASY 1ed SK 23/10/13 09.58 Pagina 94

95PRÍSTROJOVÁ
DOSKA
A OVLÁDAČEBEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

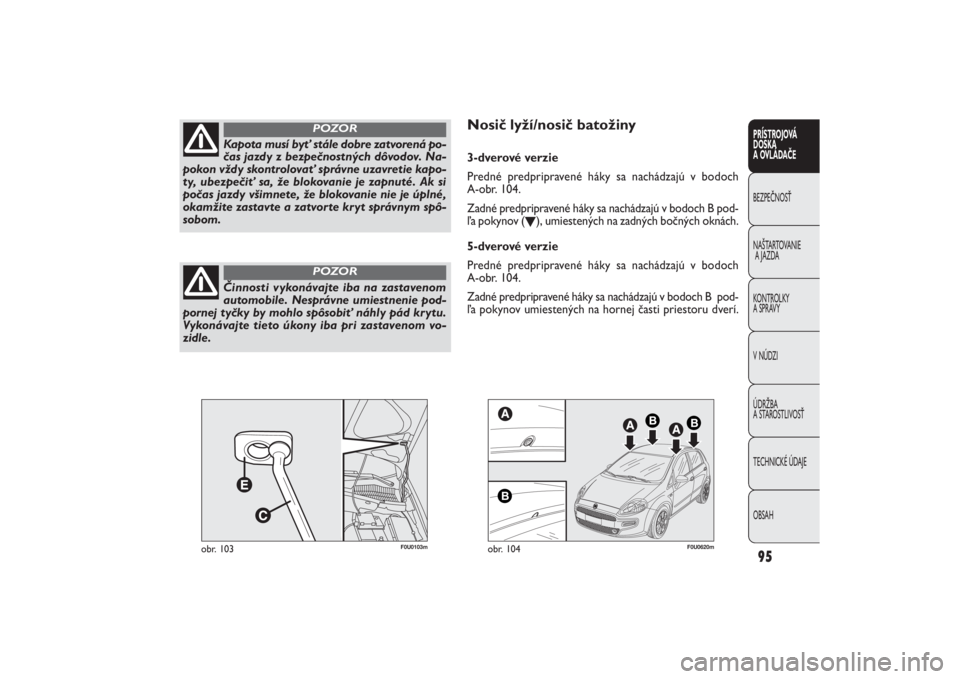

Kapota musí byť stále dobre zatvorená po-
čas jazdy z bezpečnostných dôvodov. Na-
pokon vždy skontrolovať správne uzavretie kapo-
ty, ubezpečiť sa, že blokovanie je zapnuté. Ak si
počas jazdy všimnete, že blokovanie nie je úplné,
okamžite zastavte a zatvorte kryt správnym spô-
sobom.
POZOR
Činnosti vykonávajte iba na zastavenom
automobile. Nesprávne umiestnenie pod-
pornej tyčky by mohlo spôsobiť náhly pád krytu.
Vykonávajte tieto úkony iba pri zastavenom vo-
zidle.
POZOR
F0U0103m
obr. 103
F0U0620m
obr. 104
Nosič lyží/nosič batožiny3-dverové verzie
Predné predpripravené háky sa nachádzajú v bodoch
A-obr. 104.
Zadné predpripravené háky sa nachádzajú v bodoch B pod-
ľa pokynov (
O), umiestených na zadných bočných oknách.
5-dverové verzie
Predné predpripravené háky sa nachádzajú v bodoch
A-obr. 104.
Zadné predpripravené háky sa nachádzajú v bodoch B pod-
ľa pokynov umiestených na hornej časti priestoru dverí.
078-124 PUNTO EASY 1ed SK 23/10/13 09.58 Pagina 95

UPOZORNENIE Prísne dodržiavajte montážne inštrukcie
obsiahnuté v súprave. Montáž musí vykonať kvalifikovaný
personál.
96
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČEBEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
Potom, čo prejdete pár kilometrov, znovu
skontrolujte, či sú uchytávacie skrutky dob-
re uzavreté.
POZOR
Rozložte náklad rovnomerne a majte na
pamäti, počas jazdy, zvýšenú citlivosť vo-
zidla na bočný vietor.
POZOR
Prísne dodržiavajte platné legislatívne na-
riadenie, týkajúce sa maximálnych základ-
ných rozmerov.
Nikdy neprevyšujte maximálne prípustné
záťaže (viď kapitolu „Technické údaje“).
078-124 PUNTO EASY 1ed SK 23/10/13 09.58 Pagina 96

97PRÍSTROJOVÁ
DOSKA
A OVLÁDAČEBEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U0105m
obr. 105

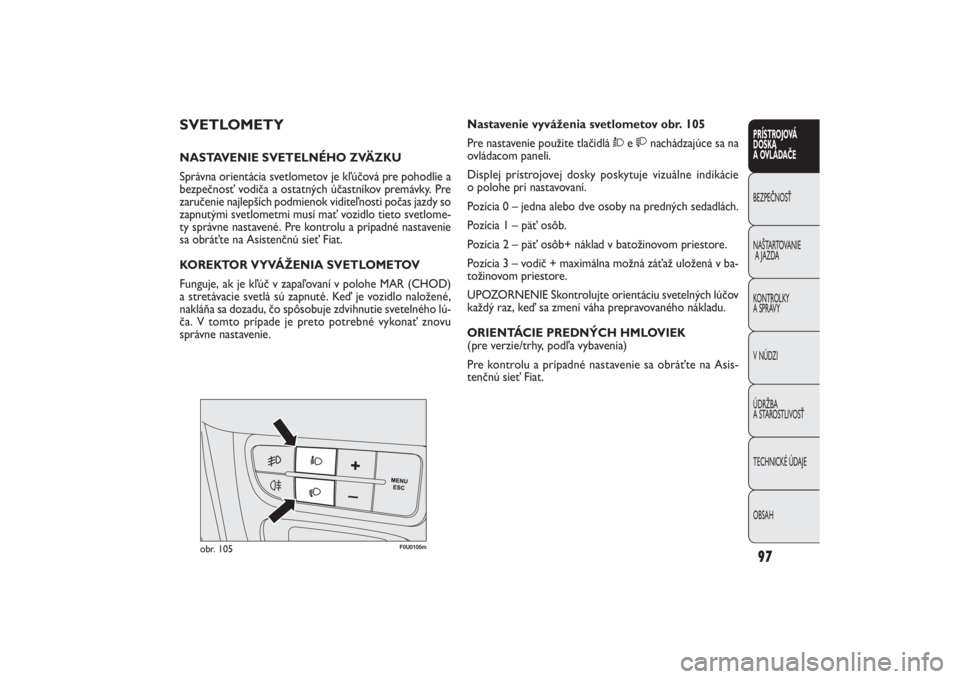

Nastavenie vyváženia svetlometov obr. 105
Pre nastavenie použite tlačidlá Òe nachádzajúce sa na
ovládacom paneli.
Displej prístrojovej dosky poskytuje vizuálne indikácie
o polohe pri nastavovaní.
Pozícia 0 – jedna alebo dve osoby na predných sedadlách.
Pozícia 1 – päť osôb.
Pozícia 2 – päť osôb+ náklad v batožinovom priestore.
Pozícia 3 – vodič + maximálna možná záťaž uložená v ba-
tožinovom priestore.
UPOZORNENIE Skontrolujte orientáciu svetelných lúčov
každý raz, keď sa zmení váha prepravovaného nákladu.
ORIENTÁCIE PREDNÝCH HMLOVIEK
(pre verzie/trhy, podľa vybavenia)
Pre kontrolu a prípadné nastavenie sa obráťte na Asis-
tenčnú sieť Fiat.
SVETLOMETYNASTAVENIE SVETELNÉHO ZVÄZKU
Správna orientácia svetlometov je kľúčová pre pohodlie a
bezpečnosť vodiča a ostatných účastníkov premávky. Pre
zaručenie najlepších podmienok viditeľnosti počas jazdy so
zapnutými svetlometmi musí mať vozidlo tieto svetlome-
ty správne nastavené. Pre kontrolu a prípadné nastavenie
sa obráťte na Asistenčnú sieť Fiat.
KOREKTOR VYVÁŽENIA SVETLOMETOV
Funguje, ak je kľúč v zapaľovaní v polohe MAR (CHOD)
a stretávacie svetlá sú zapnuté. Keď je vozidlo naložené,
nakláňa sa dozadu, čo spôsobuje zdvihnutie svetelného lú-
ča. V tomto prípade je preto potrebné vykonať znovu
správne nastavenie.
078-124 PUNTO EASY 1ed SK 23/10/13 09.58 Pagina 97

98
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČEBEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

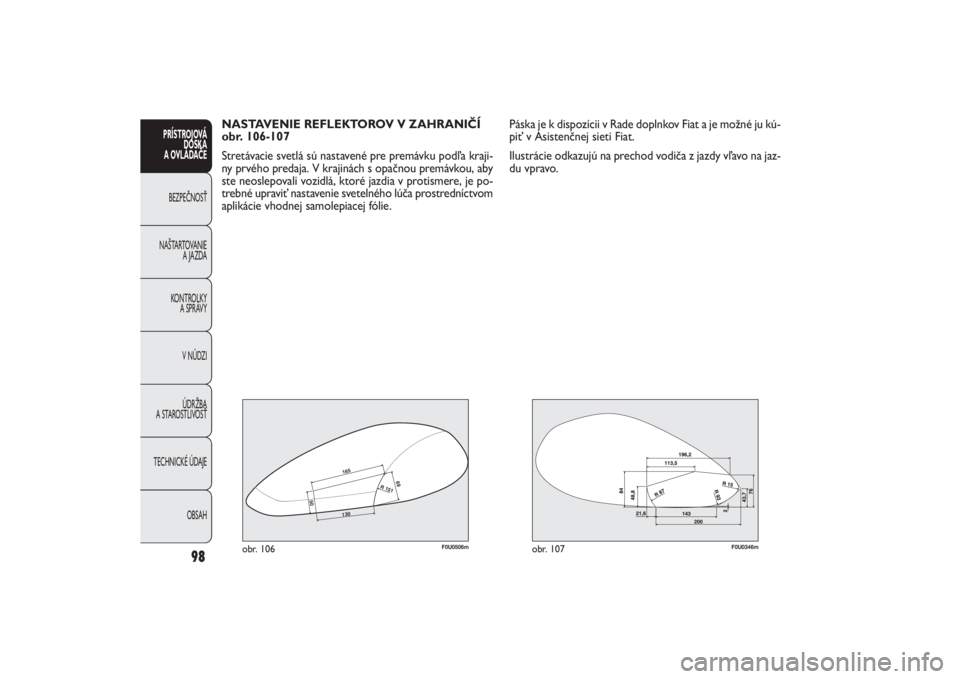

NASTAVENIE REFLEKTOROV V ZAHRANIČÍ
obr. 106-107
Stretávacie svetlá sú nastavené pre premávku podľa kraji-
ny prvého predaja. V krajinách s opačnou premávkou, aby
ste neoslepovali vozidlá, ktoré jazdia v protismere, je po-
trebné upraviť nastavenie svetelného lúča prostredníctvom
aplikácie vhodnej samolepiacej fólie.
165
69
R 151
50
130
F0U0506m
obr. 106
F0U0346m
obr. 107
Páska je k dispozícii v Rade doplnkov Fiat a je možné ju kú-
piť v Asistenčnej sieti Fiat.
Ilustrácie odkazujú na prechod vodiča z jazdy vľavo na jaz-
du vpravo.
078-124 PUNTO EASY 1ed SK 23/10/13 09.58 Pagina 98

99PRÍSTROJOVÁ
DOSKA
A OVLÁDAČEBEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
ZÁSAH SYSTÉMU
Zásah ABS je spustený po ľahkom stláčaní brzdy, spolu so
zvukom: čo znamená, že treba prispôsobiť rýchlosť typu
cesty, na ktorej sa jazdí.
MECHANICAL BRAKE ASSIST
(asistencia pri núdzovom brzdení)
(pre určené verzie/trhy)
Nevypnuteľný systém rozpozná núdzové brzdenie(na zá-
klade rýchlosti zošliapnutia brzdového pedála) a vodičovi
zaručuje zvýšenie pomocného brzdného hydraulického tla-
ku, umožňujúc tak rýchlejší a silnejší zásah brzdného sys-
tému.
UPOZORNENIE Keď zasiahne systém Mechanical Brake
Assist, je možné spozorovať hluk pochádzajúci zo systé-
mu. Tento jav považujte za normálny. Počas brzdenia aj tak
držte dobre stlačený brzdový pedál.

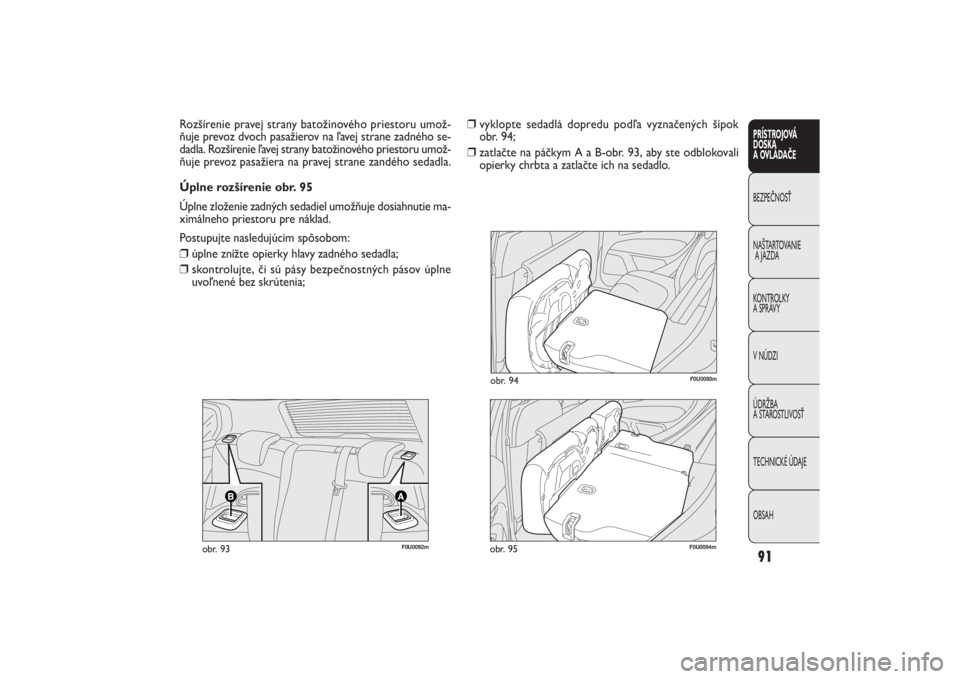

SYSTÉM ABS Ak ste predtým nikdy nepoužívali vozidlá vybavené ABS,
odporúča sa osvojiť si používanie pri predbežnej skúške na
šmykľavom teréne, pochopiteľne v bezpečných podmien-
kach a s ohľadom na Pravidlá cestnej premávky krajiny, v
ktorej sa nachádzate a odporúča sa okrem toho aj pozor-
ne prečítať nasledovné poznámky.
Je to systém, doplňujúca súčasť brzdného zariadenia, kto-
rý zabraňuje pri rôznych podmienkach stavu vozovky a in-
tenzite brzdenia, zablokovaniu a následnému šmyku jed-
ného alebo viacerých kolies, pričom týmto spôsobom
zaručuje kontrolu nad vozidlom aj pri núdzovom brzdení.
Dopĺňa zariadenie systému EBD (Electronic Braking For-
ce Distribution), ktoré umožňuje rozdeliť brzdnú činnosť
medzi predné a zadné kolesá.
UPOZORNENIE Pre dosiahnutie maximálnej efektívnos-
ti brzdného systému je potrebný čas na usadenie približ-
ne 500 km (pri novom vozidle alebo po výmene platni-
čiek /diskov), kedy je vhodné nebrzdiť prudko, opakovane
a dlho.
ABS čo najlepšie využíva možnú priľna-
vosť, ale nie je schopný ju zvýšiť; je po-
trebná preto v každom prípade opatrnosť na šmy-
kľavých povrchoch, bez neopodstatneného rizika.
POZOR
Ak sa spustí ABS, je to znamenie, že sa do-
slahol limit trenia medzi pneumatikami
a vozovkou: je potrebné spomaliť pre prispôsobe-
nie jazdy k danej priľnavosti.
POZOR
078-124 PUNTO EASY 1ed SK 23/10/13 09.58 Pagina 99

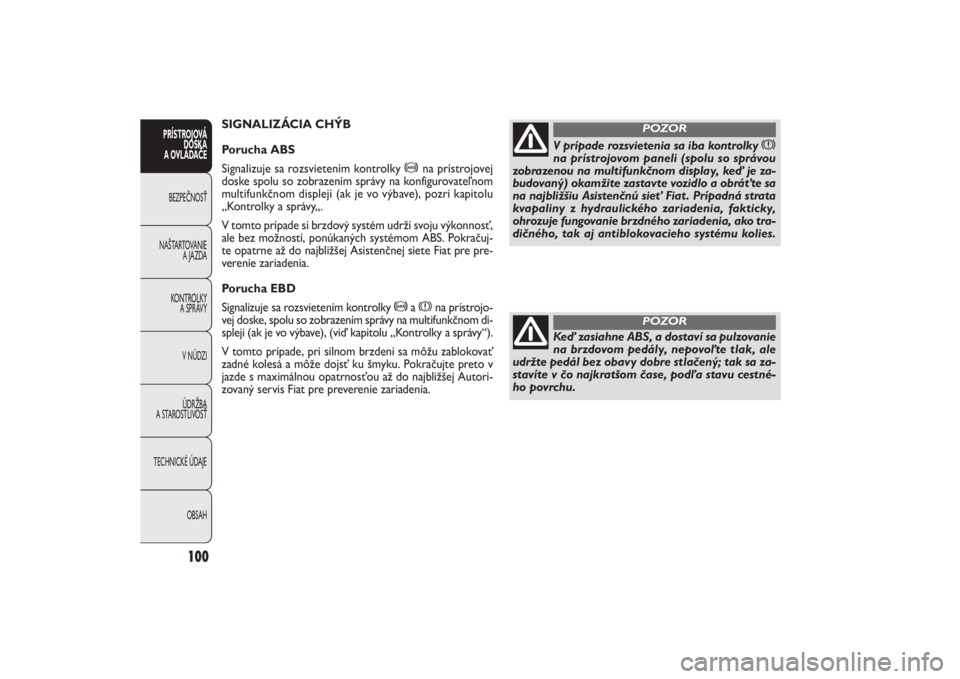

SIGNALIZÁCIA CHÝB
Porucha ABS
Signalizuje sa rozsvietením kontrolky >na prístrojovej
doske spolu so zobrazením správy na konfigurovateľnom
multifunkčnom displeji (ak je vo výbave), pozri kapitolu
„Kontrolky a správy„.
V tomto prípade si brzdový systém udrží svoju výkonnosť,
ale bez možností, ponúkaných systémom ABS. Pokračuj-
te opatrne až do najbližšej Asistenčnej siete Fiat pre pre-
verenie zariadenia.
Porucha EBD
Signalizuje sa rozsvietením kontrolky >a xna prístrojo-
vej doske, spolu so zobrazením správy na multifunkčnom di-
spleji (ak je vo výbave), (viď kapitolu „Kontrolky a správy“).
V tomto prípade, pri silnom brzdení sa môžu zablokovať
zadné kolesá a môže dojsť ku šmyku. Pokračujte preto v
jazde s maximálnou opatrnosťou až do najbližšej Autori-
zovaný servis Fiat pre preverenie zariadenia.
100
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČEBEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
V prípade rozsvietenia sa iba kontrolkyx
na prístrojovom paneli (spolu so správou
zobrazenou na multifunkčnom display, keď je za-
budovaný) okamžite zastavte vozidlo a obráťte sa
na najbližšiu Asistenčnú sieť Fiat . Prípadná strata
kvapaliny z hydraulického zariadenia, fakticky,
ohrozuje fungovanie brzdného zariadenia, ako tra-
dičného, tak aj antiblokovacieho systému kolies.
POZOR
Keď zasiahne ABS, a dostaví sa pulzovanie
na brzdovom pedály, nepovoľte tlak, ale
udržte pedál bez obavy dobre stlačený; tak sa za-
stavíte v čo najkratšom čase, podľa stavu cestné-
ho povrchu.
POZOR
078-124 PUNTO EASY 1ed SK 23/10/13 09.58 Pagina 100
