FIAT PUNTO 2014 Návod na použitie a údržbu (in Slovak)

241PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤTECHNICKÉ ÚDAJEOBSAH

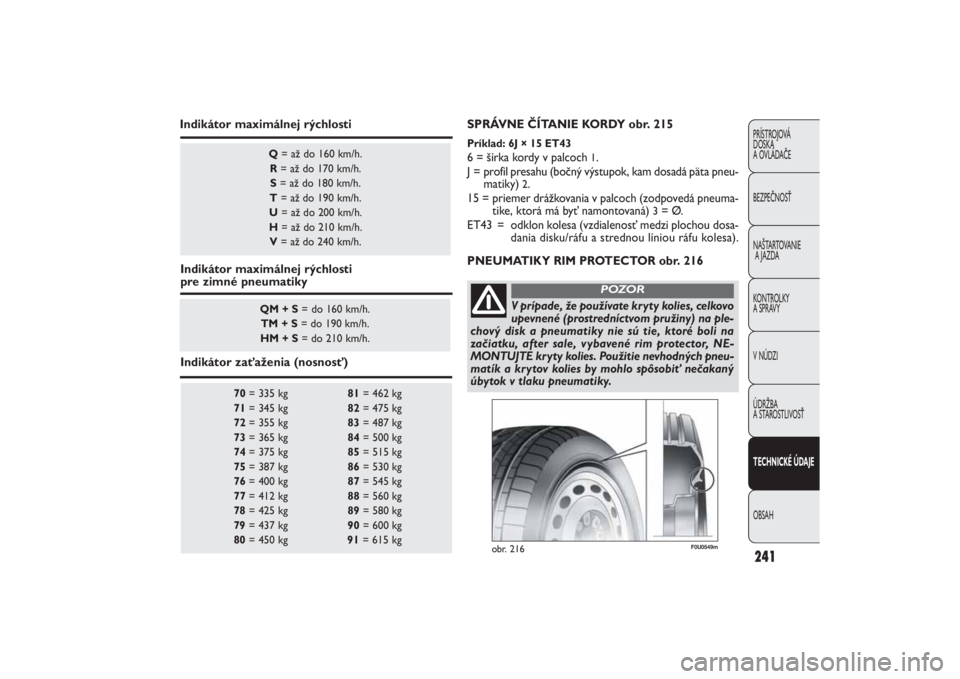

70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= až do 160 km/h.
R= až do 170 km/h.
S= až do 180 km/h.
T= až do 190 km/h.
U= až do 200 km/h.
H= až do 210 km/h.
V= až do 240 km/h.QM + S= do 160 km/h.
TM + S= do 190 km/h.
HM + S= do 210 km/h.
Indikátor maximálnej rýchlostiIndikátor maximálnej rýchlosti
pre zimné pneumatikyIndikátor zaťaženia (nosnosť)SPRÁVNE ČÍTANIE KORDY obr. 215
Príklad: 6J × 15 ET43 6 = šírka kordy v palcoch
1.
J = profil presahu (bočný výstupok, kam dosadá päta pneu-
matiky)
2.
15 = priemer drážkovania v palcoch (zodpovedá pneuma-
tike, ktorá má byť namontovaná)
3= Ø.
ET43 = odklon kolesa (vzdialenosť medzi plochou dosa-
dania disku/ráfu a strednou líniou ráfu kolesa).
F0U0549m
obr. 216
V prípade, že používate kryty kolies, celkovo
upevnené (prostredníctvom pružiny) na ple-
chový disk a pneumatiky nie sú tie, ktoré boli na
začiatku, after sale, vybavené rim protector, NE-
MONTUJTE kryty kolies. Použitie nevhodných pneu-
matík a krytov kolies by mohlo spôsobiť nečakaný
úbytok v tlaku pneumatiky.
POZOR
PNEUMATIKY RIM PROTECTOR obr. 216
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 241

242
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

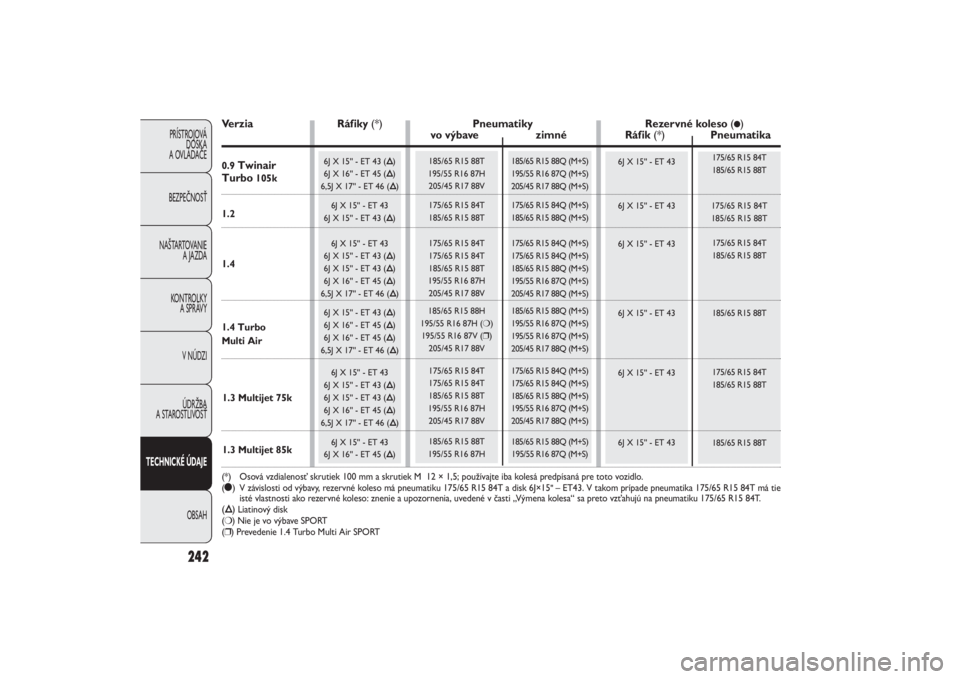

6J X 15'' - ET 43 (Õ)
6J X 16'' - ET 45 (Õ)
6,5J X 17'' - ET 46 (Õ)
6J X 15'' - ET 43
6J X 15'' - ET 43 (Õ)
6J X 15'' - ET 43
6J X 15'' - ET 43 (Õ)
6J X 15'' - ET 43 (Õ)
6J X 16'' - ET 45 (Õ)
6,5J X 17'' - ET 46 (Õ)
6J X 15'' - ET 43 (Õ)
6J X 16'' - ET 45 (Õ)
6J X 16'' - ET 45 (Õ)
6,5J X 17'' - ET 46 (Õ)
6J X 15'' - ET 43
6J X 15'' - ET 43 (Õ)
6J X 15'' - ET 43 (Õ)
6J X 16'' - ET 45 (Õ)
6,5J X 17'' - ET 46 (Õ)
6J X 15'' - ET 43
6J X 16'' - ET 45 (Õ)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)
175/65 R15 84Q (M+S)
185/65 R15 88Q (M+S)
175/65 R15 84Q (M+S)
175/65 R15 84Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)
175/65 R15 84Q (M+S)
175/65 R15 84Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
205/45 R17 88Q (M+S)
185/65 R15 88Q (M+S)
195/55 R16 87Q (M+S)
1.2 0.9
Twinair
Turbo
105k
185/65 R15 88T
195/55 R16 87H
205/45 R17 88V
175/65 R15 84T
185/65 R15 88T
175/65 R15 84T
175/65 R15 84T
185/65 R15 88T
195/55 R16 87H
205/45 R17 88V
185/65 R15 88H
195/55 R16 87H (❍)
195/55 R16 87V (❒)
205/45 R17 88V
175/65 R15 84T
175/65 R15 84T
185/65 R15 88T
195/55 R16 87H
205/45 R17 88V
185/65 R15 88T
195/55 R16 87H
6J X 15'' - ET 43
6J X 15'' - ET 43
6J X 15'' - ET 43
6J X 15'' - ET 43
6J X 15'' - ET 43
6J X 15'' - ET 43
175/65 R15 84T
185/65 R15 88T
175/65 R15 84T
185/65 R15 88T
175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
1.4Verzia Ráfiky (*)Pneumatiky Rezervné koleso (
ç)
vo výbave zimné Ráfik (*)Pneumatika
(*) Osová vzdialenosť skrutiek 100 mm a skrutiek M 12 × 1,5; používajte iba kolesá predpísaná pre toto vozidlo.
(ç) V závislosti od výbavy, rezervné koleso má pneumatiku 175/65 R15 84T a disk 6J×15
'' – ET43. V takom prípade pneumatika 175/65 R15 84T má tie
isté vlastnosti ako rezervné koleso: znenie a upozornenia, uvedené v časti „Výmena kolesa“ sa preto vzťahujú na pneumatiku 175/65 R15 84T.
(Õ)
Liatinový disk
(❍) Nie je vo výbave SPORT
(❒) Prevedenie 1.4 Turbo Multi Air SPORT
1.4 Turbo
Multi Air
1.3 Multijet 85k 1.3 Multijet 75k
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 242

243PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤTECHNICKÉ ÚDAJEOBSAH
––
––

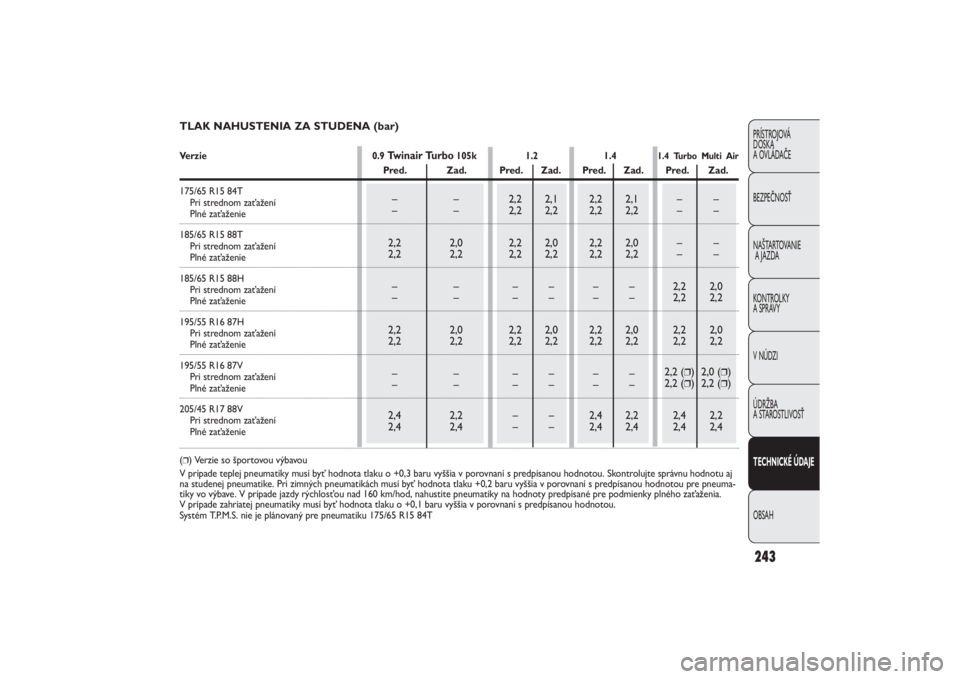

2,2 2,0
2,2 2,2
––
––
2,2 2,0
2,2 2,2
––
––
2,4 2,2
2,4 2,4
2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,2
––
––
2,2 2,0
2,2 2,2
––
––
––
––
2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,2
––
––
2,2 2,0
2,2 2,2
––
––
2,4 2,2
2,4 2,4
––
––
––
––
2,2 2,0
2,2 2,2
2,2 2,0
2,2 2,2
2,2 (❒) 2,0 (
❒)
2,2 (
❒) 2,2 (
❒)
2,4 2,2
2,4 2,4
TLAK NAHUSTENIA ZA STUDENA (bar)Verzie 0.9
Twinair Turbo
105k 1.2 1.4
1.4 Turbo Multi Air
Pred. Zad. Pred. Zad. Pred. Zad. Pred. Zad.
175/65 R15 84T
Pri strednom zaťažení
Plné zaťaženie
185/65 R15 88T
Pri strednom zaťaženíPlné zaťaženie
185/65 R15 88H
Pri strednom zaťaženíPlné zaťaženie
195/55 R16 87H
Pri strednom zaťaženíPlné zaťaženie
195/55 R16 87V
Pri strednom zaťaženíPlné zaťaženie
205/45 R17 88V
Pri strednom zaťaženíPlné zaťaženie
(❒) Verzie so športovou výbavou
V prípade teplej pneumatiky musí byť hodnota tlaku o +0,3 baru vyššia v porovnaní s predpísanou hodnotou. Skontrolujte správnu hodnotu aj
na studenej pneumatike. Pri zimných pneumatikách musí byť hodnota tlaku +0,2 baru vyššia v porovnaní s predpísanou hodnotou pre pneuma-
tiky vo výbave. V prípade jazdy rýchlosťou nad 160 km/hod, nahustite pneumatiky na hodnoty predpísané pre podmienky plného zaťaženia.
V prípade zahriatej pneumatiky musí byť hodnota tlaku o +0,1 baru vyššia v porovnaní s predpísanou hodnotou.
Systém T.P.M.S. nie je plánovaný pre pneumatiku 175/65 R15 84T
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 243

244
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

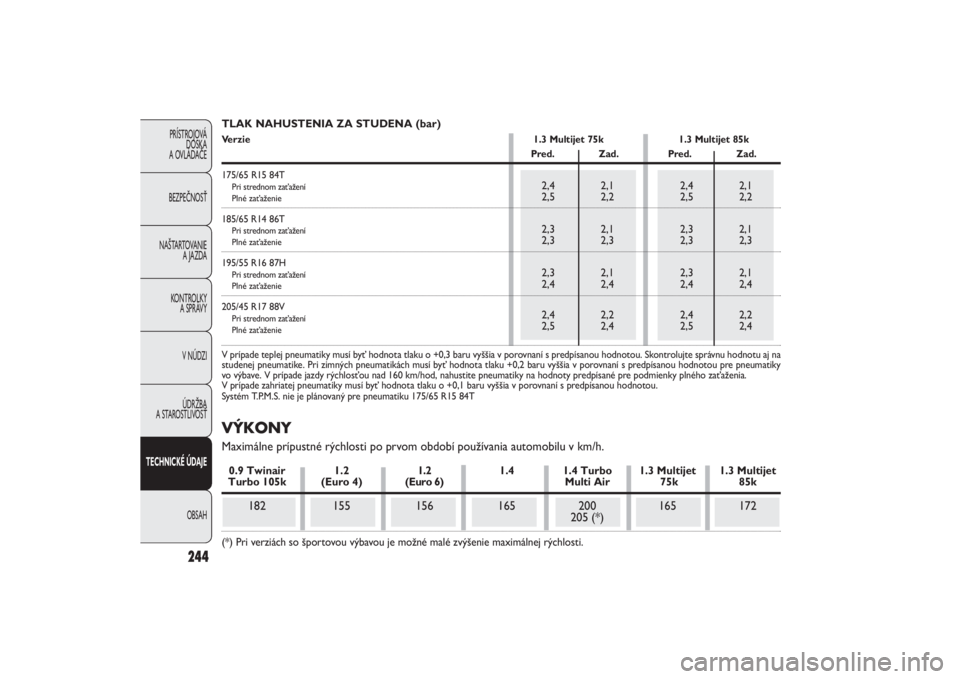

2,4 2,1
2,5 2,2
2,3 2,1
2,3 2,3
2,3 2,1
2,4 2,4
2,4 2,2
2,5 2,4
2,4 2,1
2,5 2,2
2,3 2,1
2,3 2,3
2,3 2,1
2,4 2,4
2,4 2,2
2,5 2,4
0.9 Twinair 1.2 1.2 1.4 1.4 Turbo 1.3 Multijet 1.3 MultijetTurbo 105k (Euro 4) (Euro 6) Multi Air 75k 85k
182 155 156 165 200 165 172
205 (*)
(*) Pri verziách so športovou výbavou je možné malé zvýšenie maximálnej rýchlosti. TLAK NAHUSTENIA ZA STUDENA (bar)Verzie 1.3 Multijet 75k 1.3 Multijet 85k
Pred. Zad. Pred. Zad.
175/65 R15 84T
Pri strednom zaťaženíPlné zaťaženie185/65 R14 86TPri strednom zaťaženíPlné zaťaženie195/55 R16 87HPri strednom zaťaženíPlné zaťaženie205/45 R17 88VPri strednom zaťažení
Plné zaťaženieV prípade teplej pneumatiky musí byť hodnota tlaku o +0,3 baru vyššia v porovnaní s predpísanou hodnotou. Skontrolujte správnu hodnotu aj na
studenej pneumatike. Pri zimných pneumatikách musí byť hodnota tlaku +0,2 baru vyššia v porovnaní s predpísanou hodnotou pre pneumatiky
vo výbave. V prípade jazdy rýchlosťou nad 160 km/hod, nahustite pneumatiky na hodnoty predpísané pre podmienky plného zaťaženia.
V prípade zahriatej pneumatiky musí byť hodnota tlaku o +0,1 baru vyššia v porovnaní s predpísanou hodnotou.
Systém T.P.M.S. nie je plánovaný pre pneumatiku 175/65 R15 84TVÝKONYMaximálne prípustné rýchlosti po prvom období používania automobilu v km/h.
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 244

245PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤTECHNICKÉ ÚDAJEOBSAH

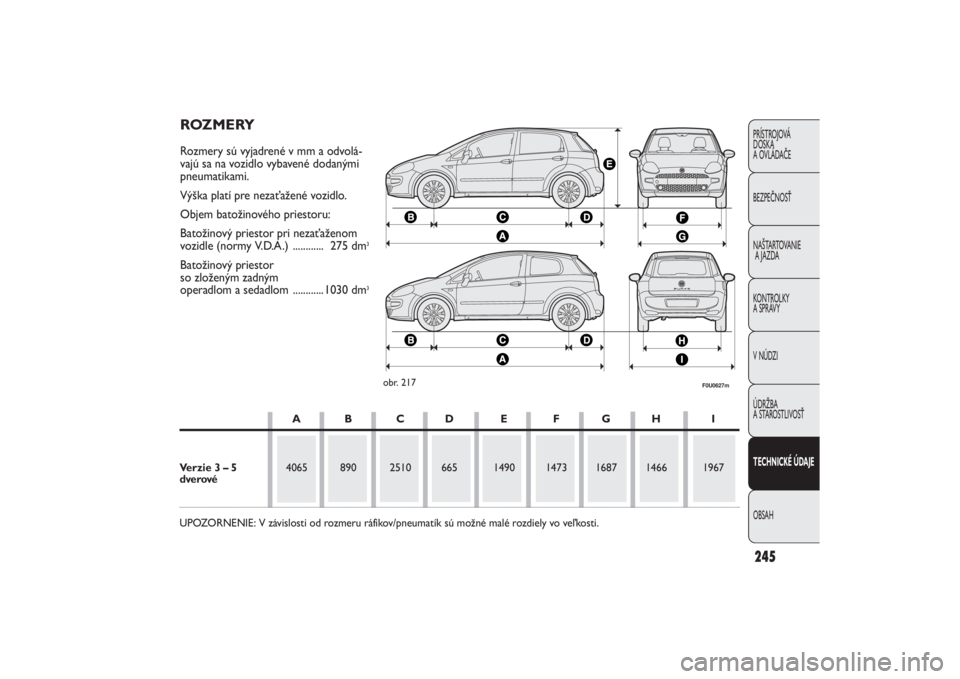

ROZMERYRozmery sú vyjadrené v mm a odvolá-
vajú sa na vozidlo vybavené dodanými
pneumatikami.
Výška platí pre nezaťažené vozidlo.
Objem batožinového priestoru:
Batožinový priestor pri nezaťaženom
vozidle (normy V.D.A.) ............ 275 dm
3
Batožinový priestor
so zloženým zadným
operadlom a sedadlom ............ 1030 dm
3
obr. 217
F0U0627m
AB CD E FGH I
Verzie 3 – 5 4065 890 2510 665 1490 1473 1687 1466 1967
dverové
UPOZORNENIE: V závislosti od rozmeru ráfikov/pneumatík sú možné malé rozdiely vo veľkosti.
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 245

246
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

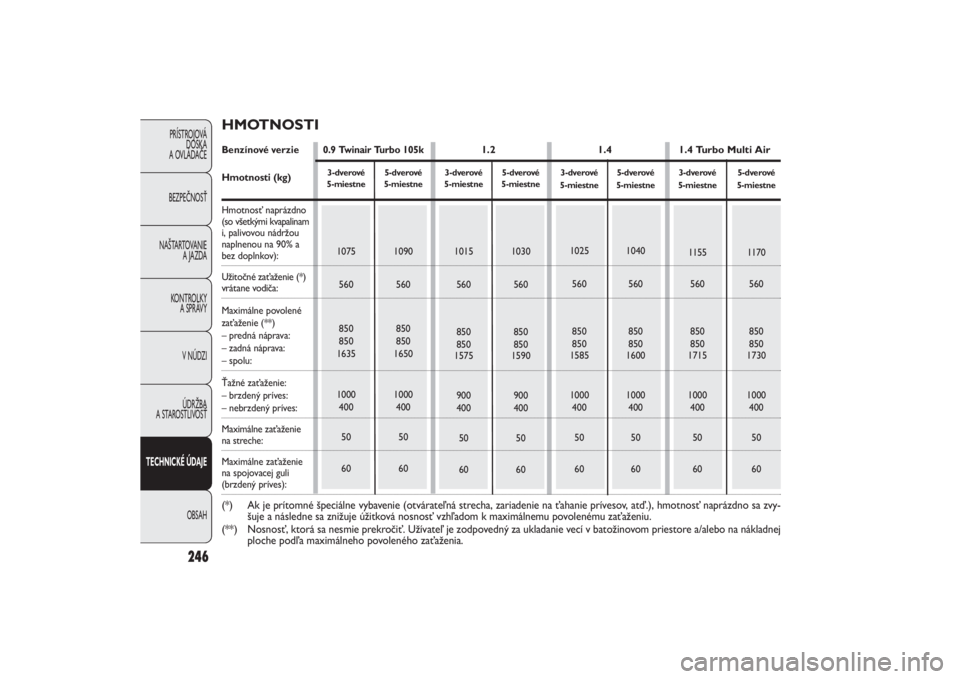

HMOTNOSTIBenzínové verzie 0.9 Twinair Turbo 105k
1.2 1.4 1.4 Turbo Multi Air
Hmotnosti (kg)Hmotnosť naprázdno
(so všetkými kvapalinam
i, palivovou nádržou
naplnenou na 90% a bez doplnkov):
Užitočné zaťaženie (*) vrátane vodiča:
Maximálne povolené
zaťaženie (**)
– predná náprava:
– zadná náprava:– spolu:
Ťažné zaťaženie:
– brzdený príves:– nebrzdený príves:
Maximálne zaťaženie na streche:
Maximálne zaťaženie
na spojovacej guli (brzdený príves):(*) Ak je prítomné špeciálne vybavenie (otvárateľná strecha, zariadenie na ťahanie prívesov, atď.), hmotnosť naprázdno sa zvy-
šuje a následne sa znižuje úžitková nosnosť vzhľadom k maximálnemu povolenému zaťaženiu.
(**) Nosnosť, ktorá sa nesmie prekročiť. Užívateľ je zodpovedný za ukladanie vecí v batožinovom priestore a/alebo na nákladnej
ploche podľa maximálneho povoleného zaťaženia.
3-dverové
5-miestne1025
560
850
850
1585
1000
400
50
60
3-dverové
5-miestne1155
560
850
850
1715
1000
400
50
60
5-dverové
5-miestne1170
560
850
850
1730
1000
400
50
60
5-dverové
5-miestne1040
560
850
850
1600
1000
400
50
60
3-dverové
5-miestne1015
560
850
850
1575
900
400
50
60
5-dverové
5-miestne1030
560
850
850
1590
900
400
50
60
3-dverové
5-miestne1075
560
850
850
1635
1000
400
50
60
5-dverové
5-miestne1090
560
850
850
1650
1000
400
50
60
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 246

3-dverové
5-miestne1090
560
950
850
1650
1000
400
50
60
5-dverové
5-miestne1105
560
950
850
1665
1000
400
50
60
3-dverové
5-miestne1130
560
950
850
1690
1000
400
50
60
5-dverové
5-miestne1145
560
950
850
1705
1000
400
50
60
247PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤTECHNICKÉ ÚDAJEOBSAH

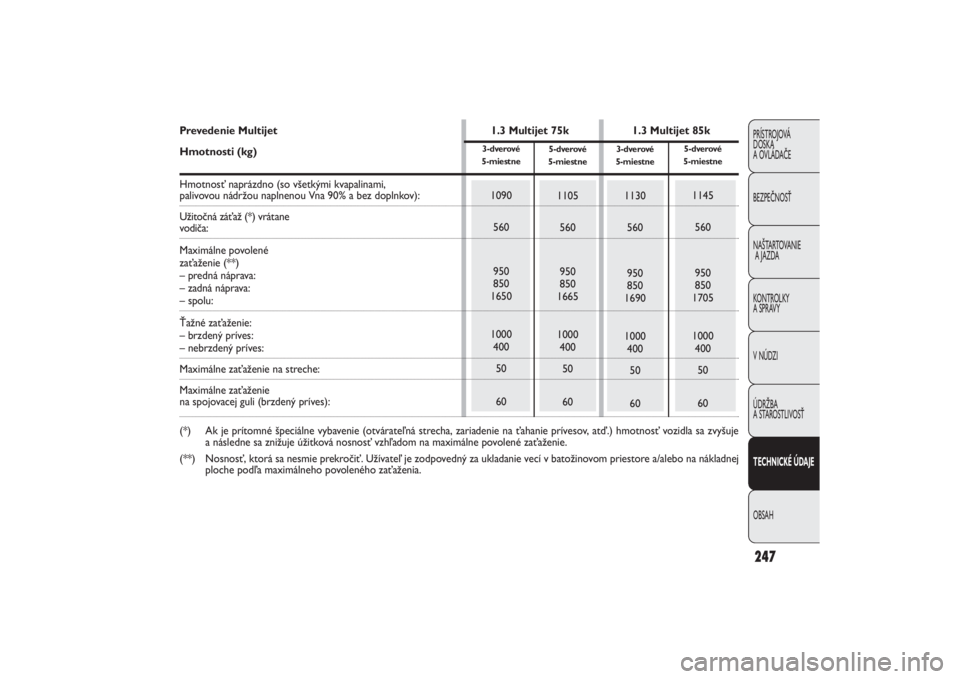

Prevedenie Multijet 1.3 Multijet 75k 1.3 Multijet 85k
Hmotnosti (kg)Hmotnosť naprázdno (so všetkými kvapalinami, palivovou nádržou naplnenou Vna 90% a bez doplnkov):
Užitočná záťaž (*) vrátane vodiča:
Maximálne povolené
zaťaženie (**)
– predná náprava:
– zadná náprava:– spolu:
Ťažné zaťaženie:
– brzdený príves:– nebrzdený príves:Maximálne zaťaženie na streche:
Maximálne zaťaženie na spojovacej guli (brzdený príves):
(*) Ak je prítomné špeciálne vybavenie (otvárateľná strecha, zariadenie na ťahanie prívesov, atď.) hmotnosť vozidla sa zvyšuje
a následne sa znižuje úžitková nosnosť vzhľadom na maximálne povolené zaťaženie.
(**) Nosnosť, ktorá sa nesmie prekročiť. Užívateľ je zodpovedný za ukladanie vecí v batožinovom priestore a/alebo na nákladnej
ploche podľa maximálneho povoleného zaťaženia.
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 247

1.4 Turbo
Multi Air
45
5 ÷ 7
6,0
3,1 ●
3,5
●1,7
0,5
2,2
4,5
248
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

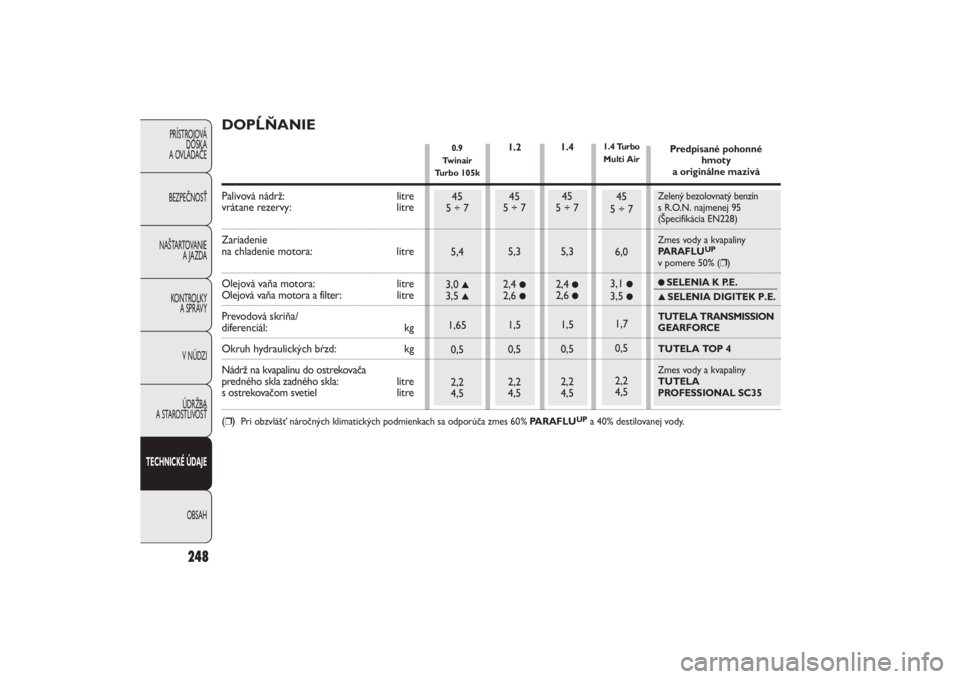

Predpísané pohonné
hmoty
a originálne mazivá
Zelený bezolovnatý benzín
s R.O.N. najmenej 95
(Špecifikácia EN228)
Zmes vody a kvapaliny
PARAFLU
UP
v pomere 50% (❒)● SELENIA K P.E.▲ SELENIA DIGITEK P.E.
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Zmes vody a kvapaliny
TUTELA
PROFESSIONAL SC35
1.445
5 ÷ 7
5,3
2,4 ●
2,6
●1,5
0,5
2,2
4,5
0.9
Tw i n a i r
Turbo 105k45
5 ÷ 7
5,4
3,0 ▲
3,5
▲
1,65
0,5
2,2
4,5
1.245
5 ÷ 7
5,3
2,4 ●
2,6
●1,5
0,5
2,2
4,5
DOPĹŇANIEPalivová nádrž: litre
vrátane rezervy: litreZariadenie
na chladenie motora: litreOlejová vaňa motora: litreOlejová vaňa motora a filter: litre
Prevodová skriňa/diferenciál: kgOkruh hydraulických bŕzd: kg
Nádrž na kvapalinu do ostrekovača
predného skla zadného skla: litres ostrekovačom svetiel litre
(❒)Pri obzvlášť náročných klimatických podmienkach sa odporúča zmes 60% PARAFLU
UP
a 40% destilovanej vody.
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 248

Predpísané pohonné
hmoty
a originálne mazivá
Motorová nafta
(Špecifikácia EN590)
Zmes vody a kvapaliny
PARAFLU
UP
v pomere 50% (❒)
SELENIA WR P.E.
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Zmes vody a kvapaliny
TUTELA
PROFESSIONAL SC35 1.3
Multijet
75k
45
5 ÷ 7
7,4 (E4)
6,7 (E5+)
3,0
3,2
1,7
0,5
2,2
4,5
1.3
Multijet
85k 45
5 ÷ 7
6,7
3,0
3,2
1,7
0,5
2,2
4,5
249PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤTECHNICKÉ ÚDAJEOBSAH

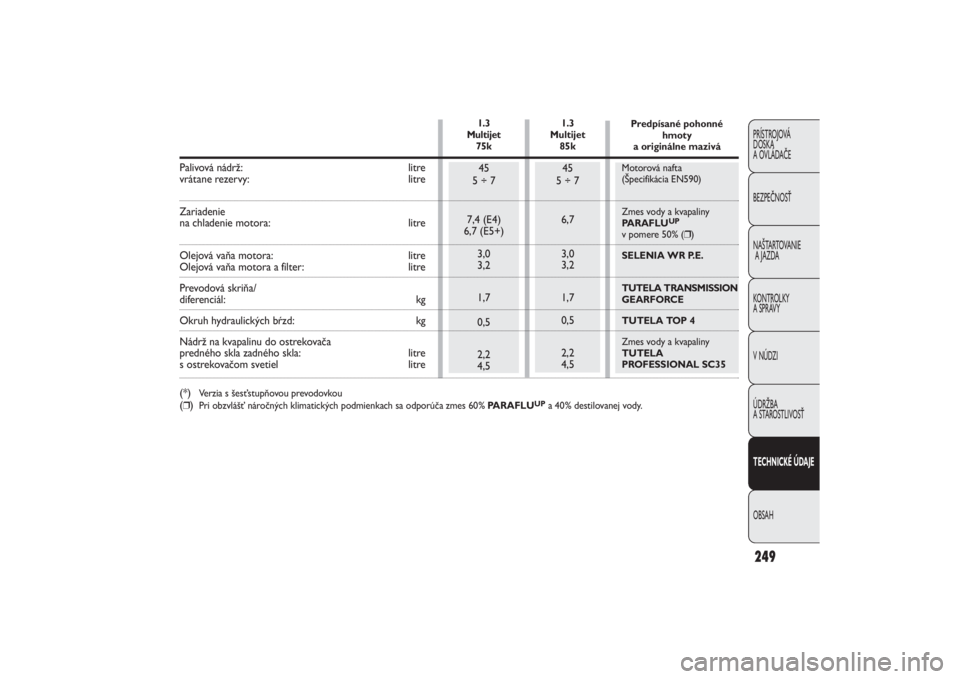

Palivová nádrž: litre
vrátane rezervy: litreZariadenie
na chladenie motora: litreOlejová vaňa motora: litreOlejová vaňa motora a filter: litre
Prevodová skriňa/diferenciál: kgOkruh hydraulických bŕzd: kg
Nádrž na kvapalinu do ostrekovača
predného skla zadného skla: litres ostrekovačom svetiel litre
(*)
Verzia s šesťstupňovou prevodovkou
(❒)Pri obzvlášť náročných klimatických podmienkach sa odporúča zmes 60% PARAFLU
UP
a 40% destilovanej vody.
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 249

250
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
DIGITEK P.E.
Contractual Technical
Reference N° F020.B12SELENIA K P.E.Contractual Technical
Reference N° F603.C07SELENIA WR P.E.Contractual Technical
Reference N° F510.D07
Úplne syntetický olej stupňa SAE 0W-30 ACEA C2.
Označenie FIAT 9.55535-GS1.
Plne syntetický olej stupeň SAE 5W-40 ACEA C3.
Kvalifikácia FIAT 9.55535-S2.
Plne syntetické mazivo s odstupňovaním
SAE 5W- 30. Kvalifikácia FIAT 9.55535-S1.
Podľa plánu
naprogramovanej
údržby
Podľa plánu
naprogramovanej
údržby
Podľa plánu
naprogramovanej
údržby Mazivo pre
benzínové
motory (verzia
0.9 TwinAir
Turbo 105k)
Mazivo pre
benzínové motory
(verzia1.2, 1.4, 1.4
Turbo MultiAir)Mazivá pre

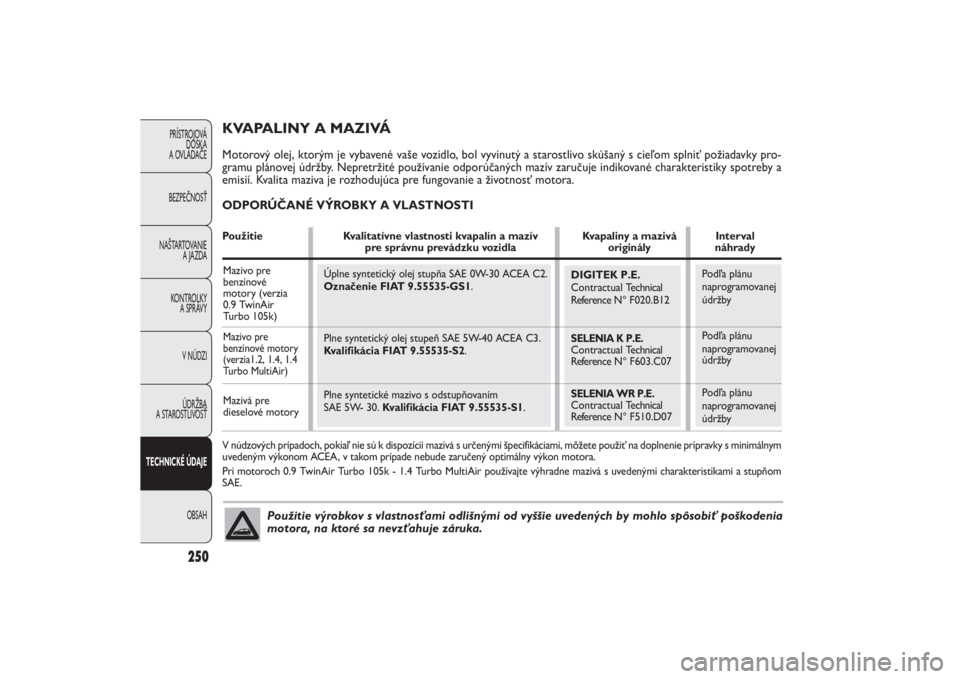

dieselové motoryKVAPALINY A MAZIVÁMotorový olej, ktorým je vybavené vaše vozidlo, bol vyvinutý a starostlivo skúšaný s cieľom splniť požiadavky pro-
gramu plánovej údržby. Nepretržité používanie odporúčaných mazív zaručuje indikované charakteristiky spotreby a
emisií. Kvalita maziva je rozhodujúca pre fungovanie a životnosť motora.
ODPORÚČANÉ VÝROBKY A VLASTNOSTI Použitie Kvalitatívne vlastnosti kvapalín a mazív Kvapaliny a mazivá Interval
pre správnu prevádzku vozidla originály náhrady
V núdzových prípadoch, pokiaľ nie sú k dispozícii mazivá s určenými špecifikáciami, môžete použiť na doplnenie prípravky s minimálnym
uvedeným výkonom ACEA, v takom prípade nebude zaručený optimálny výkon motora.
Pri motoroch 0.9 TwinAir Turbo 105k - 1.4 Turbo MultiAir používajte výhradne mazivá s uvedenými charakteristikami a stupňom
SAE.
Použitie v
ýrobkov s vlastnosťami odlišn
ými od vyššie uveden
ých by mohlo spôsobiťpoškodenia
motora, na ktoré sa nevzťahuje záruka.
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 250
