FIAT PUNTO 2014 Návod na použitie a údržbu (in Slovak)

Prevodovka a
mechanický
diferenciál
Homokinetické kĺby
na strane kolesa
Homokinetické kĺby
na strane diferenciálu
Hydraulické brzdy a
hydraulické ovládanie
spojky
Chladiace obvody.
Používaný
percentuálny pomer:
50% vody 50%
PARAFLU
UP
(❒)
Pri nafte miešať 25cc
na 10 litrov
Použitie v nerozriede-
nom alebo rozriede-
nom stave v ostrekova-
čoch
čelného skla
251PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤTECHNICKÉ ÚDAJEOBSAH

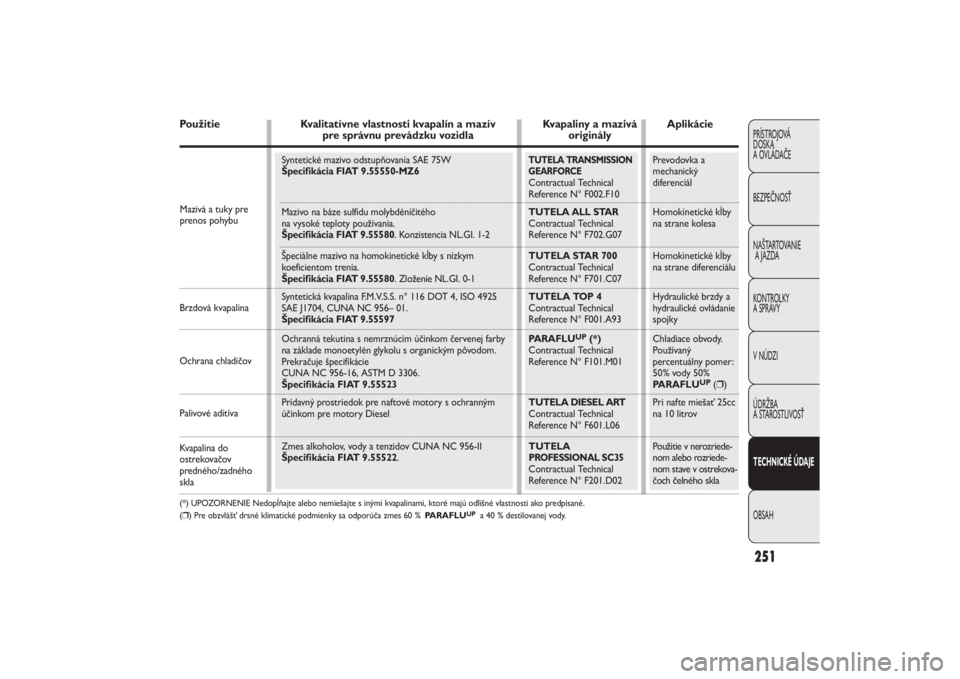

Syntetické mazivo odstupňovania SAE 75W
Špecifikácia FIAT 9.55550-MZ6
Mazivo na báze sulfidu molybdéničitého
na vysoké teploty používania.
Špecifikácia FIAT 9.55580. Konzistencia NL.GI. 1-2
Špeciálne mazivo na homokinetické kĺby s nízkym
koeficientom trenia.
Špecifikácia FIAT 9.55580. Zloženie NL.GI. 0-1
Syntetická kvapalina F.M.V.S.S. n° 116 DOT 4, ISO 4925
SAE J1704, CUNA NC 956– 01.
Špecifikácia FIAT 9.55597
Ochranná tekutina s nemrznúcim účinkom červenej farby
na základe monoetylén glykolu s organickým pôvodom.
Prekračuje špecifikácie
CUNA NC 956-16, ASTM D 3306.
Špecifikácia FIAT 9.55523
Prídavný prostriedok pre naftové motory s ochranným
účinkom pre motory Diesel
Zmes alkoholov, vody a tenzidov CUNA NC 956-II
Špecifikácia FIAT 9.55522.
TUTELA TRANSMISSION
GEARFORCE Contractual Technical
Reference N° F002.F10
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 700
Contractual Technical
Reference N° F701.C07
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01
TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06
TUTELA
PROFESSIONAL SC35Contractual Technical
Reference N° F201.D02
Použitie Kvalitatívne vlastnosti kvapalín a mazív Kvapaliny a mazivá Aplikácie
pre správnu prevádzku vozidla originály
(*) UPOZORNENIE Nedopĺňajte alebo nemiešajte s inými kvapalinami, ktoré majú odlišné vlastnosti ako predpísané.
(❒) Pre obzvlášť drsné klimatické podmienky sa odporúča zmes 60 % PARAFLU
UP
a 40 % destilovanej vody.
Mazivá a tuky pre
prenos pohybu
Kvapalina do
ostrekovačov
predného/zadného
skla Brzdová kvapalina
Palivové aditíva Ochrana chladičov
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 251

252
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

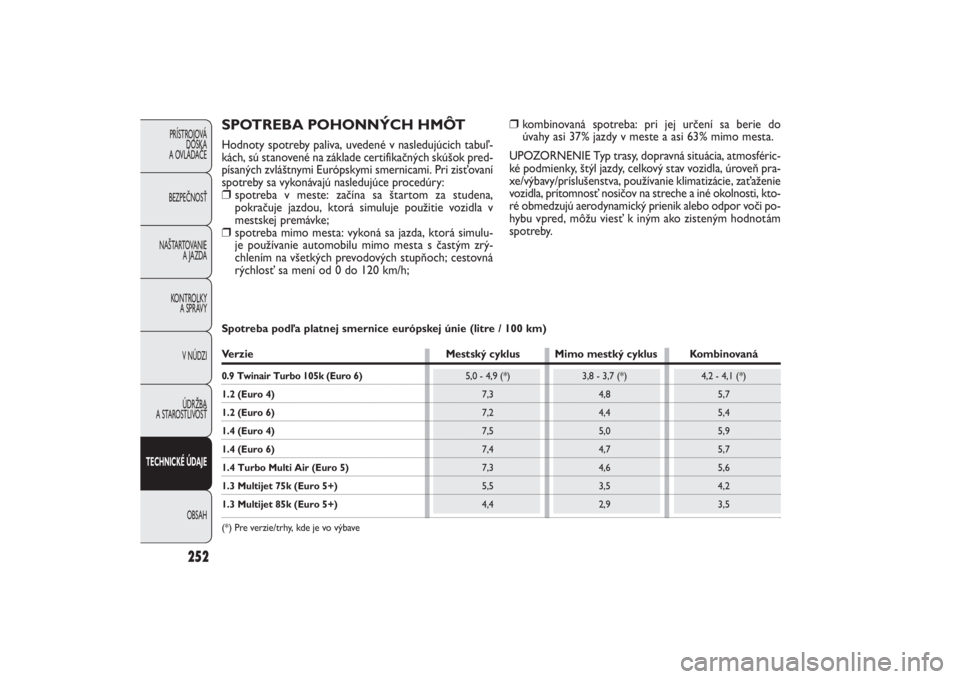

SPOTREBA POHONNÝCH HMÔTHodnoty spotreby paliva, uvedené v nasledujúcich tabuľ-
kách, sú stanovené na základe certifikačných skúšok pred-
písaných zvláštnymi Európskymi smernicami. Pri zisťovaní
spotreby sa vykonávajú nasledujúce procedúry:❒
spotreba v meste: začína sa štartom za studena,
pokračuje jazdou, ktorá simuluje použitie vozidla v
mestskej premávke;
❒
spotreba mimo mesta: vykoná sa jazda, ktorá simulu-
je používanie automobilu mimo mesta s častým zrý-
chlením na všetkých prevodových stupňoch; cestovná
rýchlosť sa mení od 0 do 120 km/h;
❒
kombinovaná spotreba: pri jej určení sa berie do
úvahy asi 37% jazdy v meste a asi 63% mimo mesta.
UPOZORNENIE Typ trasy, dopravná situácia, atmosféric-
ké podmienky, štýl jazdy, celkový stav vozidla, úroveň pra-
xe/výbavy/príslušenstva, používanie klimatizácie, zaťaženie
vozidla, prítomnosť nosičov na streche a iné okolnosti, kto-
ré obmedzujú aerodynamický prienik alebo odpor voči po-
hybu vpred, môžu viesť k iným ako zisteným hodnotám
spotreby.
Spotreba podľa platnej smernice európskej únie (litre / 100 km)Verzie Mestský cyklus Mimo mestký cyklus Kombinovaná0.9 Twinair Turbo 105k (Euro 6)5,0 - 4,9 (*) 3,8 - 3,7 (*) 4,2 - 4,1 (*)1.2 (Euro 4)7,3 4,8 5,71.2 (Euro 6)7,2 4,4 5,41.4 (Euro 4)7,5 5,0 5,91.4 (Euro 6)7,4 4,7 5,71.4 Turbo Multi Air (Euro 5)7,3 4,6 5,61.3 Multijet 75k (Euro 5+)5,5 3,5 4,21.3 Multijet 85k (Euro 5+)4,4 2,9 3,5
(*) Pre verzie/trhy, kde je vo výbave
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 252

253PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤTECHNICKÉ ÚDAJEOBSAH

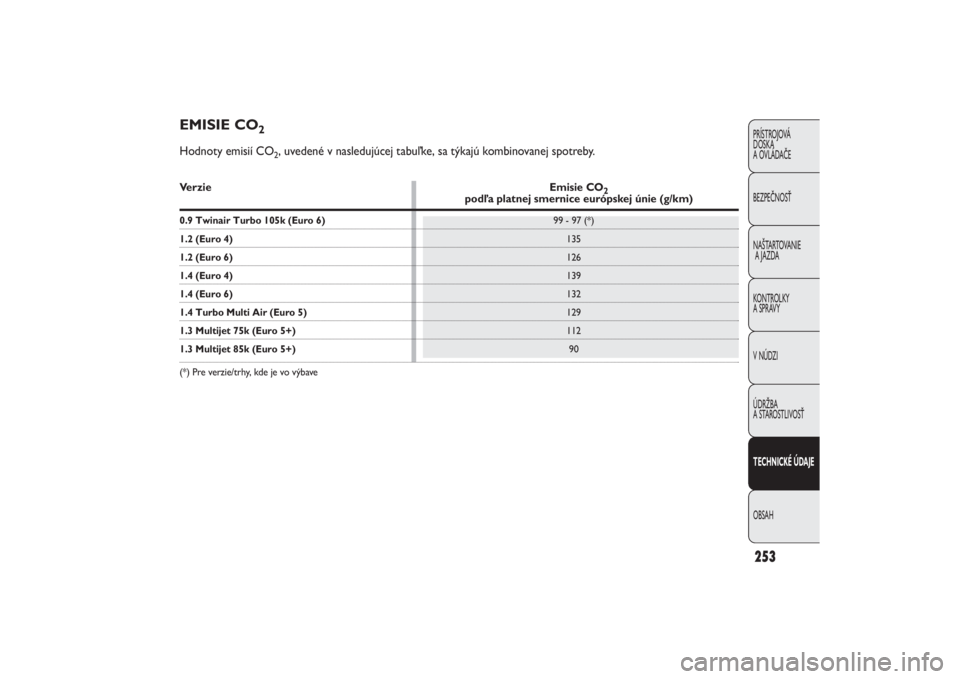

EMISIE CO
2
Hodnoty emisií CO
2, uvedené v nasledujúcej tabuľke, sa týkajú kombinovanej spotreby.
Verzie Emisie CO
2
podľa platnej smernice európskej únie (g/km)
0.9 Twinair Turbo 105k (Euro 6)99 - 97 (*)1.2 (Euro 4)1351.2 (Euro 6)1261.4 (Euro 4)1391.4 (Euro 6)1321.4 Turbo Multi Air (Euro 5)1291.3 Multijet 75k (Euro 5+)1121.3 Multijet 85k (Euro 5+)90
(*) Pre verzie/trhy, kde je vo výbave
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 253

254
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

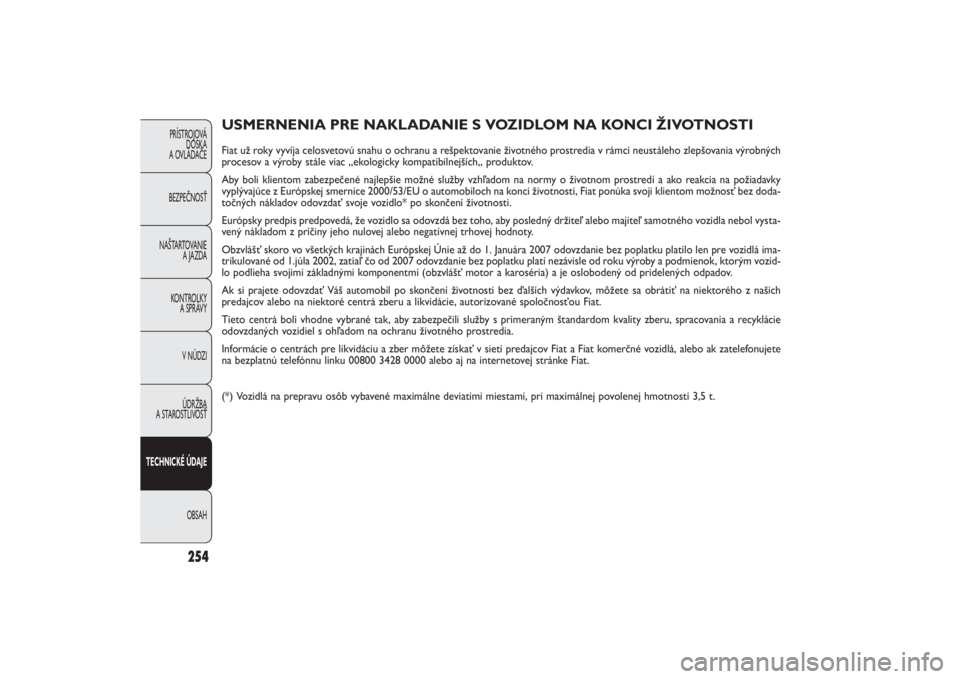

USMERNENIA PRE NAKLADANIE S VOZIDLOM NA KONCI ŽIVOTNOSTIFiat už roky vyvíja celosvetovú snahu o ochranu a rešpektovanie životného prostredia v rámci neustáleho zlepšovania výrobných
procesov a výroby stále viac „ekologicky kompatibilnejších„ produktov.
Aby boli klientom zabezpečené najlepšie možné služby vzhľadom na normy o životnom prostredí a ako reakcia na požiadavky
vyplývajúce z Európskej smernice 2000/53/EU o automobiloch na konci životnosti, Fiat ponúka svoji klientom možnosť bez doda-
točných nákladov odovzdať svoje vozidlo* po skončení životnosti.
Európsky predpis predpovedá, že vozidlo sa odovzdá bez toho, aby posledný držiteľ alebo majiteľ samotného vozidla nebol vysta-
vený nákladom z príčiny jeho nulovej alebo negatívnej trhovej hodnoty.
Obzvlášť skoro vo všetkých krajinách Európskej Únie až do 1. Januára 2007 odovzdanie bez poplatku platilo len pre vozidlá ima-
trikulované od 1.júla 2002, zatiaľ čo od 2007 odovzdanie bez poplatku platí nezávisle od roku výroby a podmienok, ktorým vozid-
lo podlieha svojimi základnými komponentmi (obzvlášť motor a karoséria) a je oslobodený od pridelených odpadov.
Ak si prajete odovzdať Váš automobil po skončení životnosti bez ďalších výdavkov, môžete sa obrátiť na niektorého z našich
predajcov alebo na niektoré centrá zberu a likvidácie, autorizované spoločnosťou Fiat.
Tieto centrá boli vhodne vybrané tak, aby zabezpečili služby s primeraným štandardom kvality zberu, spracovania a recyklácie
odovzdaných vozidiel s ohľadom na ochranu životného prostredia.
Informácie o centrách pre likvidáciu a zber môžete získať v sieti predajcov Fiat a Fiat komerčné vozidlá, alebo ak zatelefonujete
na bezplatnú telefónnu linku 00800 3428 0000 alebo aj na internetovej stránke Fiat.
(*) Vozidlá na prepravu osôb vybavené maximálne deviatimi miestami, pri maximálnej povolenej hmotnosti 3,5 t.
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 254

233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 255

233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 256

POZNÁMKY
233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 257

233-258 PUNTO EASY 1ed SK 23/10/13 11.58 Pagina 258

259PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJEOBSAH

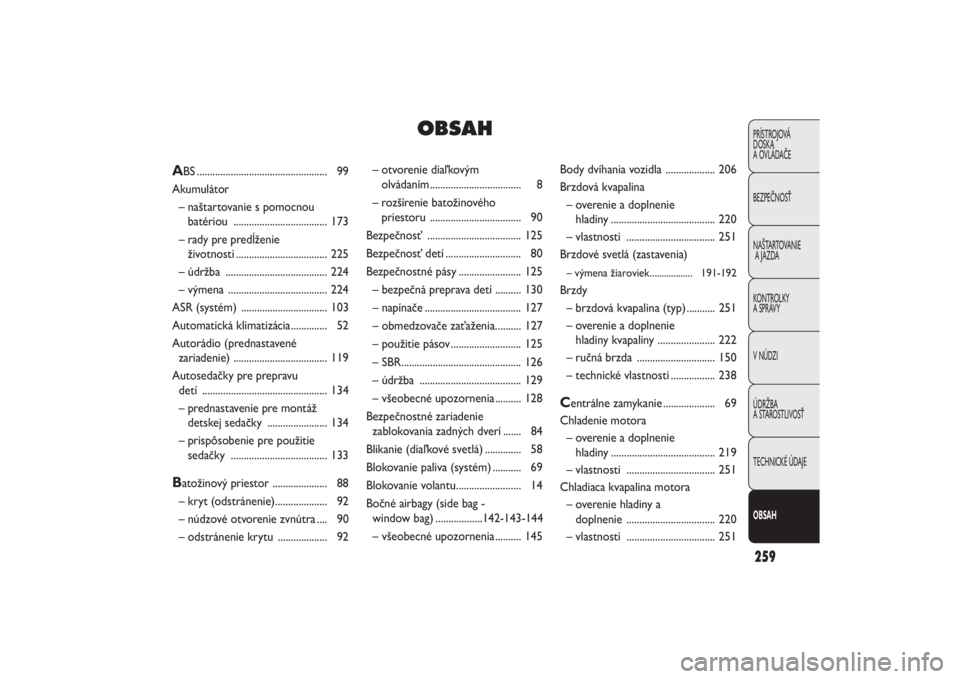

– otvorenie diaľkovým
olvádaním................................... 8
– rozšírenie batožinového
priestoru ................................... 90
Bezpečnosť .................................... 125
Bezpečnosť detí............................. 80
Bezpečnostné pásy........................ 125
– bezpečná preprava detí .......... 130
– napínače..................................... 127
– obmedzovače zaťaženia.......... 127
– použitie pásov ........................... 125
– SBR.............................................. 126
– údržba ....................................... 129
– všeobecné upozornenia .......... 128
Bezpečnostné zariadenie
zablokovania zadných dverí ....... 84
Blikanie (diaľkové svetlá) .............. 58
Blokovanie paliva (systém) ........... 69
Blokovanie volantu......................... 14
Bočné airbagy (side bag -
window bag) ..................142-143-144
– všeobecné upozornenia .......... 145Body dvíhania vozidla ................... 206
Brzdová kvapalina
– overenie a doplnenie
hladiny ........................................ 220
– vlastnosti .................................. 251
Brzdové svetlá (zastavenia)
– výmena žiaroviek..................191-192Brzdy
– brzdová kvapalina (typ) ........... 251
– overenie a doplnenie
hladiny kvapaliny ...................... 222
– ručná brzda .............................. 150
– technické vlastnosti................. 238Centrálne zamykanie .................... 69
Chladenie motora
– overenie a doplnenie
hladiny ........................................ 219
– vlastnosti .................................. 251
Chladiaca kvapalina motora
– overenie hladiny a
doplnenie .................................. 220
– vlastnosti .................................. 251
ABS .................................................. 99
Akumulátor
– naštartovanie s pomocnou
batériou .................................... 173
– rady pre predĺženie
životnosti ................................... 225
– údržba ....................................... 224
– výmena ...................................... 224
ASR (systém) ................................. 103
Automatická klimatizácia.............. 52
Autorádio (prednastavené
zariadenie) .................................... 119
Autosedačky pre prepravu
detí ................................................ 134
– prednastavenie pre montáž
detskej sedačky ....................... 134
– prispôsobenie pre použitie
sedačky ..................................... 133Batožinový priestor ..................... 88
– kryt (odstránenie).................... 92
– núdzové otvorenie zvnútra .... 90
– odstránenie krytu ................... 92
OBSAH
259-268 PUNTO EASY 1ed SK 23/10/13 13.07 Pagina 259

260
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
Chladiaca tekutina motora
– overenie a doplnenie
hladiny ........................................ 220
– ukazovateľ teploty a
kontrolka................................... 18
– vlastnosti .................................. 251Čistenie a údržba
– časti vyrobené z plastu ........... 232
– časti z kože ................................ 232
– karoséria .................................... 230
– okná............................................ 231
– priestor motora ....................... 231
– textilné sedačky........................ 232
– vnútro ......................................... 232
CO2vo výfukových plynoch ........ 253
CODE card..................................... 7
Cruise Control (regulátor
konštantnej rýchlosti) ............... 62
Dead lock ...................................... 82
Deti (bezpečná preprava) ............. 130
– predpríprava pre montáž
sedačky Isofix Universale ....... 134
Detská bezpečnostná poistka .... 83
Diaľkové ovládanie......................... 8– dodatočné diaľkové
ovládania .................................... 10
– otvorenie dverí
batožinového priestoru .......... 8
– otvorenie/zatvorenie dverí z
diaľky.......................................... 8
– výmena batérie ......................... 9
Diaľkové svetlá
– blikania....................................... 58
– výmena žiarovky ....................... 188
– zapnutie .................................... 58
Diaľkové
– výmena žiarovky ....................... 188
– zapnutie .................................... 58
Difúzory vzduchu klimatizácie ... 44
Dlhé odstavenie vozidla ................ 158
Doplnenie motorového oleja ..... 218
– vlastnosti .................................. 250
Doplnenie vozidla
– technické údaje
(množstvo)........................249-250
Doplnkové brzdové svetlo
– výmena žiaroviek ..................... 192
DPF (filter pevných častíc) ........... 124Dvere batožinového priestoru
– núdzové otvorenie zvnútra .... 90
– otvorenie diaľkovým
olvádaním................................... 8
Dvere
– centrálne zamykanie ............... 69
– detská bezpečnostná
poistka ....................................... 83
– diaľkové ovládanie.................... 8
– otvorenie/zatvorenie dverí
z diaľky ...................................... 8
– otvorenie/zatvorenie
zvnútra.................................69-80
Dvierka palivovej nádrže .............. 122
Ekonomická jazda ......................... 152
Elektrická zásuvka ......................... 76
Elektrické/elektronické
zariadenia...................................... 121
Emisie CO
2vo výfukových
plynoch .......................................... 255
EOBD (systém).............................. 105
ESP (systém)................................... 101
259-268 PUNTO EASY 1ed SK 23/10/13 13.07 Pagina 260
