FIAT PUNTO 2014 Руководство по эксплуатации и техобслуживанию (in Russian)

169ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМКОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

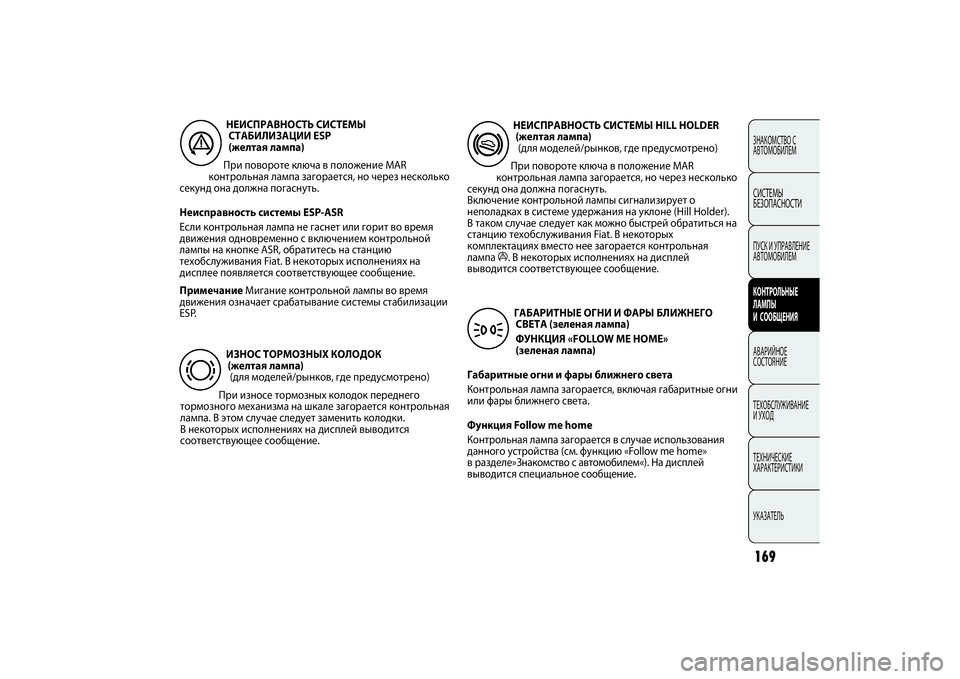

ИЗНОС ТОРМОЗНЫХ КОЛОДОК
(желтая лампа)
(для моделей/рынков, где предусмотрено)
При износе тормозных колодок переднего
тормозного механизма на шкале загорается контрольная
лампа. В этом случае следует заменить колодки.
В некоторых исполнениях на дисплей выводится
соответствующее сообщение.
d
НЕИСПРАВНОСТЬ СИСТЕМЫ HILL HOLDER
(желтая лампа)
(для моделей/рынков, где предусмотрено)
При повороте ключа в положение MAR
контрольная лампа загорается, но через несколько
секунд она должна погаснуть.
Включение контрольной лампы сигнализирует о
неполадках в системе удержания на уклоне (Hill Holder).
В таком случае следует как можно быстрей обратиться на
станцию техобслуживания Fiat. В некоторых
комплектациях вместо нее загорается контрольная
лампа
á. В некоторых исполнениях на дисплей
выводится соответствующее сообщение.
*
ГАБАРИТНЫЕ ОГНИ И ФАРЫ БЛИЖНЕГО
СВЕТА (зеленая лампа)
ФУНКЦИЯ «FOLLOW ME HOME»
(зеленая лампа)
Габаритные огни и фары ближнего света
Контрольная лампа загорается, включая габаритные огни
или фары ближнего света.
Функция Follow me home
Контрольная лампа загорается в случае использования
данного устройства (см. функцию «Follow me home»
в разделе»Знакомство с автомобилем«). На дисплей
выводится специальное сообщение.
3
НЕИСПРАВНОСТЬ СИСТЕМЫ
СТАБИЛИЗАЦИИ ESP
(желтая лампа)
При повороте ключа в положение MAR
контрольная лампа загорается, но через несколько
секунд она должна погаснуть.
Неисправность системы ESP-ASR
Если контрольная лампа не гаснет или горит во время
движения одновременно с включением контрольной
лампы на кнопке ASR, обратитесь на станцию
техобслуживания Fiat. В некоторых исполнениях на
дисплее появляется соответствующее сообщение.
ПримечаниеМигание контрольной лампы во время
движения означает срабатывание системы стабилизации
ESP.
á
159-172 PUNTO EASY RUS 29/10/13 14.29 Pagina 169

170
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМКОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

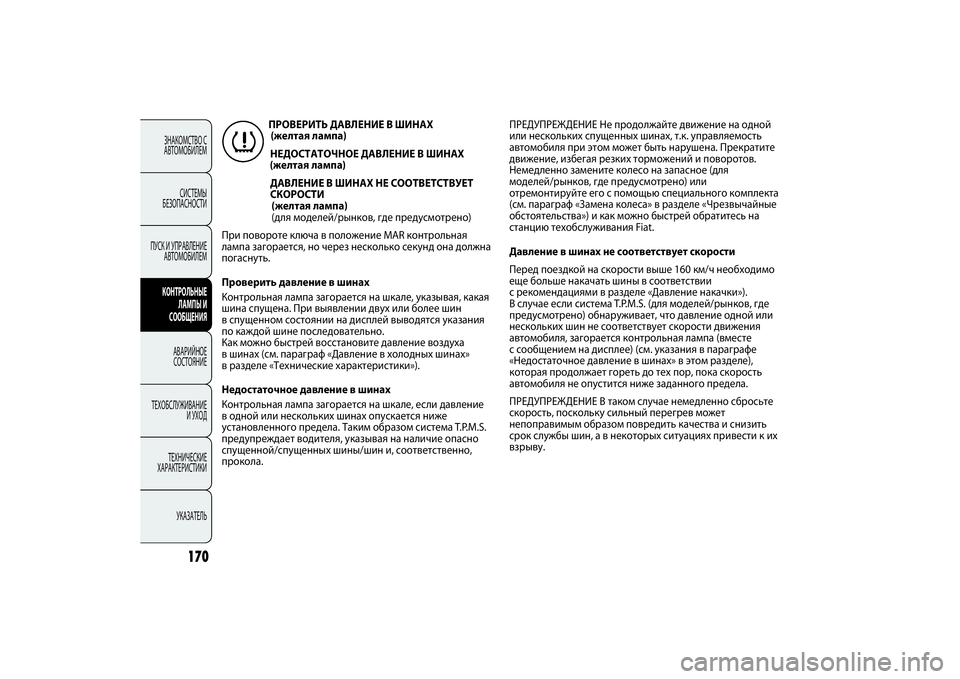

ПРЕДУПРЕЖДЕНИЕ Не продолжайте движение на одной
или нескольких спущенных шинах, т.к. управляемость
автомобиля при этом может быть нарушена. Прекратите
движение, избегая резких торможений и поворотов.
Немедленно замените колесо на запасное (для
моделей/рынков, где предусмотрено) или
отремонтируйте его с помощью специального комплекта
(см. параграф «Замена колеса» в разделе «Чрезвычайные
обстоятельства») и как можно быстрей обратитесь на
станцию техобслуживания Fiat.
Давление в шинах не соответствует скорости
Перед поездкой на скорости выше 160 км/ч необходимо
еще больше накачать шины в соответствии
с рекомендациями в разделе «Давление накачки»).
В случае если система T.P.M.S. (для моделей/рынков, где
предусмотрено) обнаруживает, что давление одной или
нескольких шин не соответствует скорости движения
автомобиля, загорается контрольная лампа (вместе
с сообщением на дисплее) (см. указания в параграфе
«Недостаточное давление в шинах» в этом разделе),
которая продолжает гореть до тех пор, пока скорость
автомобиля не опустится ниже заданного предела.
ПРЕДУПРЕЖДЕНИЕ В таком случае немедленно сбросьте
скорость, поскольку сильный перегрев может
непоправимым образом повредить качества и снизить
срок службы шин, а в некоторых ситуациях привести к их
взрыву. ПРОВЕРИТЬ ДАВЛЕНИЕ В ШИНАХ
(желтая лампа)
НЕДОСТАТОЧНОЕ ДАВЛЕНИЕ В ШИНАХ
(желтая лампа)
ДАВЛЕНИЕ В ШИНАХ НЕ СООТВЕТСТВУЕТ
СКОРОСТИ
(желтая лампа)
(для моделей/рынков, где предусмотрено)
При повороте ключа в положение MAR контрольная
лампа загорается, но через несколько секунд она должна
погаснуть.
Проверить давление в шинах
Контрольная лампа загорается на шкале, указывая, какая
шина спущена. При выявлении двух или более шин
в спущенном состоянии на дисплей выводятся указания
по каждой шине последовательно.
Как можно быстрей восстановите давление воздуха
в шинах (см. параграф «Давление в холодных шинах»
в разделе «Технические характеристики»).
Недостаточное давление в шинах
Контрольная лампа загорается на шкале, если давление
в одной или нескольких шинах опускается ниже
установленного предела. Таким образом система T.P.M.S.
предупреждает водителя, указывая на наличие опасно
спущенной/спущенных шины/шин и, соответственно,
прокола.
n
159-172 PUNTO EASY RUS 29/10/13 14.29 Pagina 170

171ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМКОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

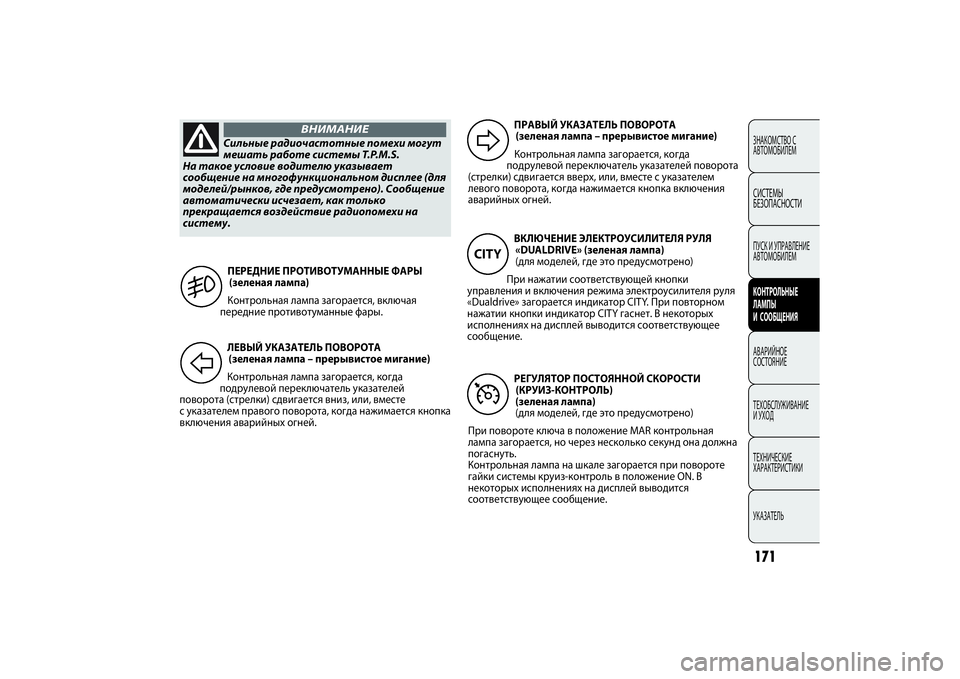

ПРАВЫЙ УКАЗАТЕЛЬ ПОВОРОТА
(зеленая лампа – прерывистое мигание)
Контрольная лампа загорается, когда
подрулевой переключатель указателей поворота
(стрелки) сдвигается вверх, или, вместе с указателем
левого поворота, когда нажимается кнопка включения
аварийных огней.
D
ВКЛЮЧЕНИЕ ЭЛЕКТРОУСИЛИТЕЛЯ РУЛЯ
«DUALDRIVE» (зеленая лампа)
(для моделей, где это предусмотрено)
При нажатии соответствующей кнопки
управления и включения режима электроусилителя руля
«Dualdrive» загорается индикатор CITY. При повторном
нажатии кнопки индикатор CITY гаснет. В некоторых
исполнениях на дисплей выводится соответствующее
сообщение.
CITY
РЕГУЛЯТОР ПОСТОЯННОЙ СКОРОСТИ
(КРУИЗ-КОНТРОЛЬ)
(зеленая лампа)
(для моделей, где это предусмотрено)
При повороте ключа в положение MAR контрольная
лампа загорается, но через несколько секунд она должна
погаснуть.
Контрольная лампа на шкале загорается при повороте
гайки системы круиз-контроль в положение ON. В
некоторых исполнениях на дисплей выводится
соответствующее сообщение.
Ü
Сильные радиочастотные помехи могут
мешать работе системы T.P.M.S.
На такое условие водителю указывает
сообщение на многофункциональном дисплее (для
моделей/рынков, где предусмотрено). Сообщение
автоматически исчезает, как только
прекращается воздействие радиопомехи на
систему.
ВНИМАНИЕ
ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ
(зеленая лампа)
Контрольная лампа загорается, включая
передние противотуманные фары.
5
ЛЕВЫЙ УКАЗАТЕЛЬ ПОВОРОТА
(зеленая лампа – прерывистое мигание)
Контрольная лампа загорается, когда
подрулевой переключатель указателей
поворота (стрелки) сдвигается вниз, или, вместе
с указателем правого поворота, когда нажимается кнопка
включения аварийных огней.
F
159-172 PUNTO EASY RUS 29/10/13 14.29 Pagina 171

172
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМКОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

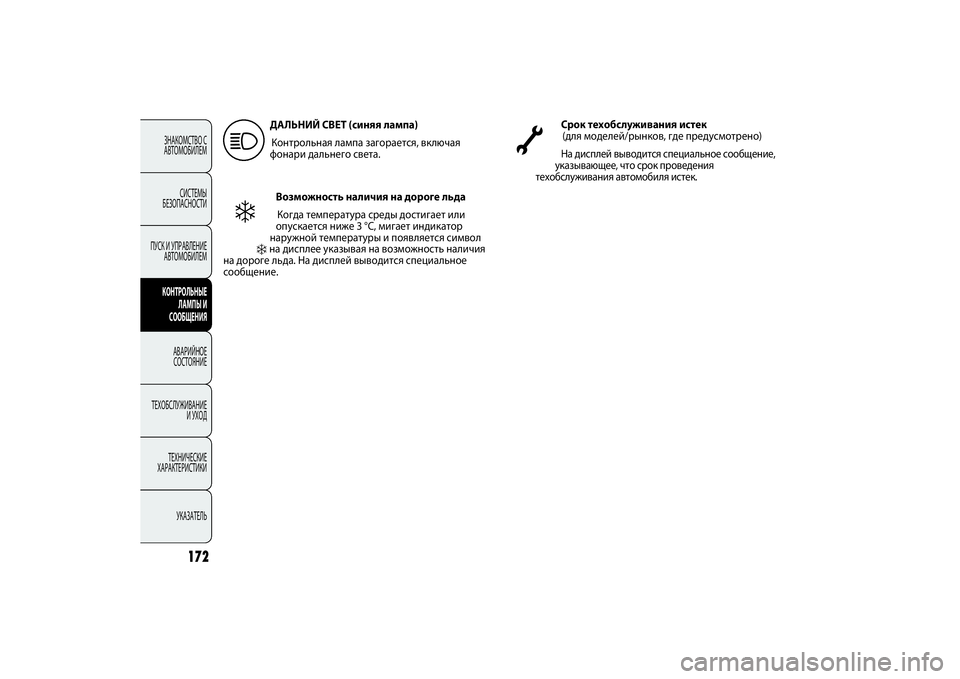

Срок техобслуживания истек
(для моделей/рынков, где предусмотрено) На дисплей выводится специальное сообщение,
указывающее, что срок проведения
техобслуживания автомобиля истек.
õ
ДАЛЬНИЙ СВЕТ (синяя лампа)
Контрольная лампа загорается, включая
фонари дальнего света.
1
Возможность наличия на дороге льда
Когда температура среды достигает или
опускается ниже 3 °C, мигает индикатор
наружной температуры и появляется символ
❄
на дисплее указывая на возможность наличия
на дороге льда. На дисплей выводится специальное
сообщение.
❄
159-172 PUNTO EASY RUS 29/10/13 14.29 Pagina 172

ПУСК ДВИГАТЕЛЯАВАРИЙНЫЙ ПУСК
Если контрольная лампа
Y
на приборной панели
продолжает гореть ровным светом, немедленно
обратитесь на станцию техобслуживания Fiat.
ЗАПУСК ДВИГАТЕЛЯ ОТ ВСПОМОГАТЕЛЬНОЙ БАТАРЕИ
– рис. 144
Если нет зарядки аккумулятора, можно запустить двигатель
с помощью другой аккумуляторной батареи, емкость
которой должна быть равна или немного выше
разряженного аккумулятора. Для проверки/замены
аккумулятора рекомендуется обратиться на станцию
техобслуживания Fiat.
АВАРИЙНОЕ СОСТОЯНИЕ
В аварийных ситуациях рекомендуется звонить по телефону горячей линии, указанному в гарантийной
книжке. Также на сайте www.fiat.com можно найти ближайшую к вам станцию техобслуживания Fiat.
Процедура запуска должна выполняться
опытным персоналом, так как
неправильные действия могут вызвать сильные
электрические разряды. Помимо этого, в
аккумуляторе содержится ядовитый и едкий
электролит. Избегайте попадания его на кожу и
в глаза. Не рекомендуется находиться вблизи от
аккумулятора с источниками открытого
пламени или зажженными сигаретами, чтобы не
спровоцировать появление искр.
ВНИМАНИЕ
рис. 144
F0U00804m
173ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Для запуска двигателя выполните следующие действия:❒
соедините положительные зажимы (знак + около
клеммы) двух аккумуляторов специальным кабелем;
❒с помощью второго провода соедините
отрицательную клемму (–) вспомогательного
аккумулятора с точкой заземления
Eна двигателе или
на коробке передач запускаемого автомобиля;
❒запустите двигатель;❒после запуска двигателя отсоедините провода
в обратном порядке.
Если после нескольких попыток двигатель не
запускается, не настаивайте понапрасну и обратитесь на
станцию техобслуживания Fiat.
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 173

Следует известить других водителей
о том, что автомобиль неподвижен,
в соответствии с действующими нормами:
включить аварийную сигнализацию, установить
треугольник аварийной остановки и т.д.
Пассажиры должны выйти из автомобиля,
особенно если он тяжело нагружен. Во время
замены колеса пассажирам следует держаться
в стороне от движущегося транспорта.
Поставьте автомобиль на стояночный тормоз.
ВНИМАНИЕ
Запасное колесо автомобиля в
комплекте предназначено именно для
данной модели. Не следует использовать его для
установки на автомобилях других моделей,
а также для установки на свой автомобиль
запасного колеса от других транспортных
средств. Колесные шпильки особенны для каждой
модели. Не используйте их для автомобилей
ВНИМАНИЕ

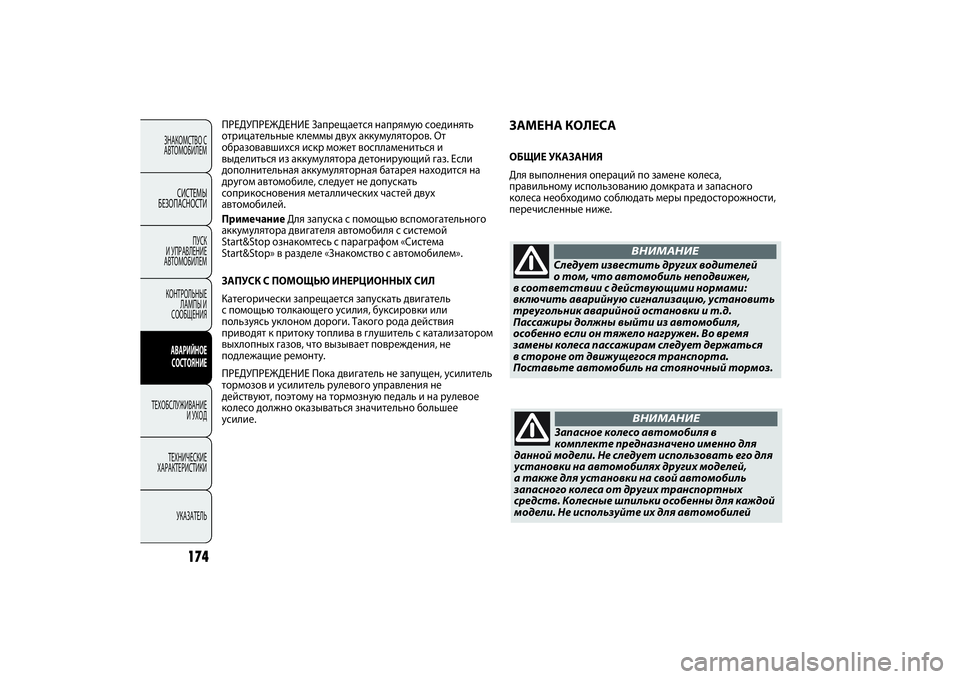

ПРЕДУПРЕЖДЕНИЕ Запрещается напрямую соединять
отрицательные клеммы двух аккумуляторов. От
образовавшихся искр может воспламениться и
выделиться из аккумулятора детонирующий газ. Если
дополнительная аккумуляторная батарея находится на
другом автомобиле, следует не допускать
соприкосновения металлических частей двух
автомобилей.
ПримечаниеДля запуска с помощью вспомогательного
аккумулятора двигателя автомобиля с системой
иart&иop ознакомтесь с параграфом «Система
иart&иop» в разделе «Знакомство с автомобилем».
ЗАПУСК С ПОМОЩЬЮ ИНЕРЦИОННЫХ СИЛ
Категорически запрещается запускать двигатель
с помощью толкающего усилия, буксировки или
пользуясь уклоном дороги. Такого рода действия
приводят к притоку топлива в глушитель с катализатором
выхлопных газов, что вызывает повреждения, не
подлежащие ремонту.
ПРЕДУПРЕЖДЕНИЕ Пока двигатель не запущен, усилитель
тормозов и усилитель рулевого управления не
действуют, поэтому на тормозную педаль и на рулевое
колесо должно оказываться значительно большее
усилие.
ЗАМЕНА КОЛЕСА ОБЩИЕ УКАЗАНИЯ
Для выполнения операций по замене колеса,
правильному использованию домкрата и запасного
колеса необходимо соблюдать меры предосторожности,
перечисленные ниже.
174
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 174

других марок и не пользуйтесь болтами
с автомобилей других марок.
В самые короткие сроки отремонтируйте и
заново установите замененное колесо. Перед
установкой крепежных болтов не наносите на
резьбу смазку: это может привести к их
произвольному выворачиванию.
ВНИМАНИЕ
Домкрат предназначен только для
подъема автомобиля, в комплект
поставки которого он входит, или автомобилей
той же модели. Категорически запрещается
использовать его для других целей, например,
для подъема автомобилей других моделей.
Запрещается работать под автомобилем,
поднятым на домкрате. Неправильная
установка домкрата может привести к падению
поднятого автомобиля. Не пользуйтесь
домкратом для поднятия груза, вес которого
превышает указанный на ярлыке домкрата.
ВНИМАНИЕ
Неправильная установка колпака колеса
может повлечь его отрыв во время
движения автомобиля. Не допускайте
повреждения ниппеля. Не вставляйте какой бы
то ни было инструмент между ободом и шиной.
Регулярно проверяйте давление воздуха в шинах
и в запасном колесе по параметрам, указанным
в разделе «Технические характеристики».
ВНИМАНИЕ
Следует знать:❒вес домкрата равен 1,76 кг;❒домкрат не нуждается в какой-либо регулировке;❒домкрат не подлежит ремонту. В случае поломки его
следует заменить новым;❒нельзя устанавливать на домкрат никакие другие
устройства, кроме поворотной рукоятки.
Замена колеса выполняется следующим образом:❒остановите автомобиль в таком месте, где он не будет
представлять опасности для других участников
движения, и где можно выполнить замену колеса
в безопасных условиях. Дорожное покрытие должно
быть по возможности ровным и достаточно твердым;❒заглушите двигатель и взведите рычаг стояночного
тормоза;❒включите первую или заднюю передачу;❒перед выходом из салона наденьте светоотражающий
жилет (обязательный по закону);❒откройте крышку багажного отделения и поднимите
коврик внутренней отделки багажника, выньте
багажный ящик (для моделей/рынков, где
предусмотрено).❒открутите крепежное приспособление A – рис. 145;❒выньте ящик с инструментом C и поставьте его рядом
с колесом, требующим замены;❒выньте запасное колесо B;❒с помощью ключа из комплекта инструментов Е – рис.
146 ослабьте крепежные болты приблизительно на
один оборот; если на автомобиле установлены
легкосплавные диски, его следует покачать, чтобы
облегчить снятие диска со ступицы колеса;
175ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 175

176
F0U0133m
рис. 145
F0U0136m
рис. 147
F0U0135m
рис. 146
❒вставьте рукоятку L для работы с домкратом
и поднимите автомобиль так, чтобы между землей
и колесом появился зазор в несколько сантиметров;
❒с помощью приспособления F – рис. 147 распрямите
домкрат таким образом, чтобы его верхняя часть G
вошла в фиксатор H;❒предупредите других пассажиров о своем намерении
поднять автомобиль; при подъеме автомобиля никто
не должен находиться рядом с ним и не должен его
трогать до тех пор, пока он не будет вновь опущен;
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 176

177
F0U0137m
рис. 148
F0U0138m
рис. 149
❒с помощью ключа из комплекта инструментов до конца
затяните болты крестообразно в порядке, показанном
на рис. 149;❒если при замене колеса с диском из легкого сплава его
нужно временно положить на место запасного,
рекомендуется разместить колесо лицевой стороной
вверх.
❒в комплектациях с колпаком колеса открутите 3
крепежных болта, удерживающие колпак в положении;
снимите колпак, открутите четвертый болт L – рис. 148
и снимите колесо;❒убедитесь, что поверхности соприкосновения
запасного колеса со ступицей чистые и лишенные
загрязнений, в противном случае это может вызвать
ослабление крепежных болтов;❒установите запасное колесо, завернув на два оборота
первый болт в отверстие, ближайшее к ниппелю;❒установите колпак колеса таким образом, чтобы
отверстие в форме полумесяца совпало с уже
установленным с помощью ключа болтом;❒закрутите крепежные болты;❒с помощью рукоятки L- рис. 147 опустите автомобиль
и уберите домкрат;
ЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМЫ
БЕЗОПАСНОСТИПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯАВАРИЙНОЕ
СОСТОЯНИЕТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 177

УСТАНОВКА ОБЫЧНОГО КОЛЕСА
Следуя вышеописанной процедуре, приподнимите
автомобиль и снимите запасное колесо.
Комплектации с дисками из стали
Выполните следующие действия:❒убедитесь, что поверхности соприкосновения колеса
со ступицей чистые и без загрязнений, в противном
случае это может вызвать ослабление крепежных
болтов;❒установите обычное колесо, завернув на два оборота
первый болт в отверстие, ближайшее к ниппелю;❒установите колпак колеса таким образом, чтобы
отверстие в форме полумесяца совпало с уже
установленным болтом, затем вставьте оставшиеся
3 болта;❒с помощью ключа из комплекта инструментов
заверните крепежные болты;❒опустите автомобиль и уберите домкрат;❒с помощью ключа из комплекта инструментов до конца
затяните болты в описанном выше порядке.Комплектации с дисками из легких сплавов
Выполните следующие действия:
❒наденьте колесо на ступицу и с помощью ключа из
комплекта инструментов закрутите болты;❒опустите автомобиль и уберите домкрат;❒с помощью ключа из комплекта инструментов до конца
затяните болты в порядке, представленном на рисунке.
По завершению операций:❒уложите запасное колесо в предусмотренную для него
нишу в багажном отсеке;❒
в специальный ящик поместите частично открытый
домкрат и слегка вдавите его в отсек во избежание
вибраций во время движения автомобиля;
❒уложите инструменты в соответствующие гнезда в
ящике для инструментов;❒установите ящик с инструментами в запасное колесо;❒закрутите крепежное приспособление ящика для
инструментов;❒положите на место коврик багажного отделения или
поставьте багажный ящик (для моделей/рынков, где
предусмотрено).
178
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ173-208 PUNTO EASY RUS 29/10/13 14.30 Pagina 178
