FIAT PUNTO 2015 Návod na použitie a údržbu (in Slovak)

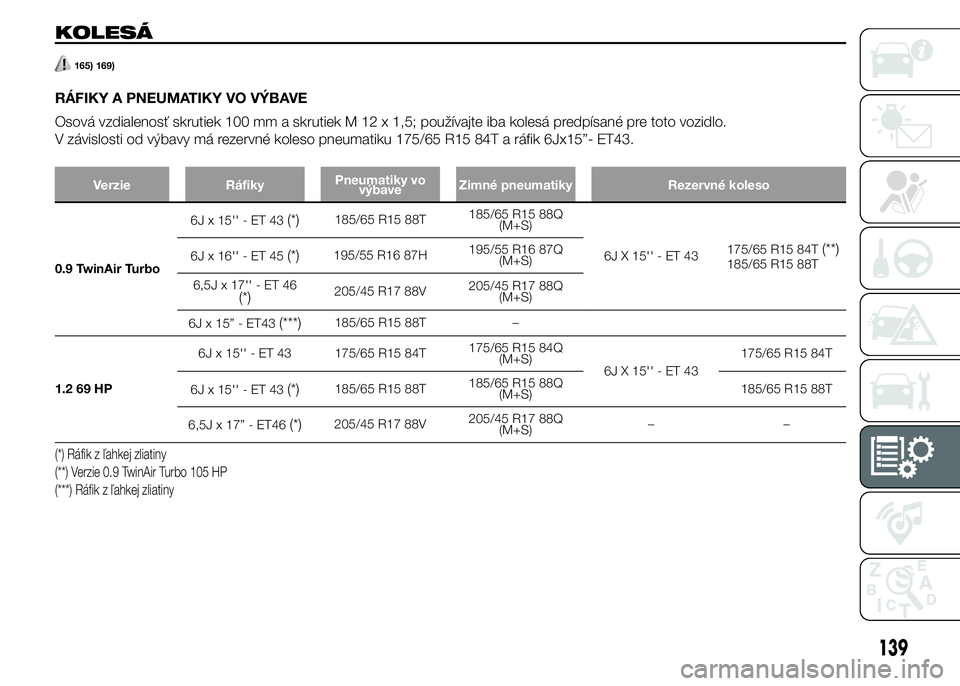

KOLESÁ
165) 169)
RÁFIKY A PNEUMATIKY VO VÝBAVE
Osová vzdialenosť skrutiek 100 mm a skrutiek M 12 x 1,5; používajte iba kolesá predpísané pre toto vozidlo.
V závislosti od výbavy má rezervné koleso pneumatiku 175/65 R15 84T a ráfik 6Jx15”- ET43.
Verzie RáfikyPneumatiky vo
výbaveZimné pneumatiky Rezervné koleso
0.9 TwinAir Turbo6Jx15''-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)
6JX15''-ET43175/65 R15 84T
(**)185/65 R15 88T 6Jx16''-ET45(*)195/55 R16 87H195/55 R16 87Q
(M+S)
6,5Jx17''-ET46
(*)205/45 R17 88V205/45 R17 88Q
(M+S)
6J x 15” - ET43
(***)185/65 R15 88T –
1.2 69 HP6J x 15'' - ET 43 175/65 R15 84T175/65 R15 84Q
(M+S)
6JX15''-ET43175/65 R15 84T
6Jx15''-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)185/65 R15 88T
6,5J x 17” - ET46
(*)205/45 R17 88V205/45 R17 88Q
(M+S)––
(*) Ráfik z ľahkej zliatiny
(**) Verzie 0.9 TwinAir Turbo 105 HP
(***) Ráfik z ľahkej zliatiny
139

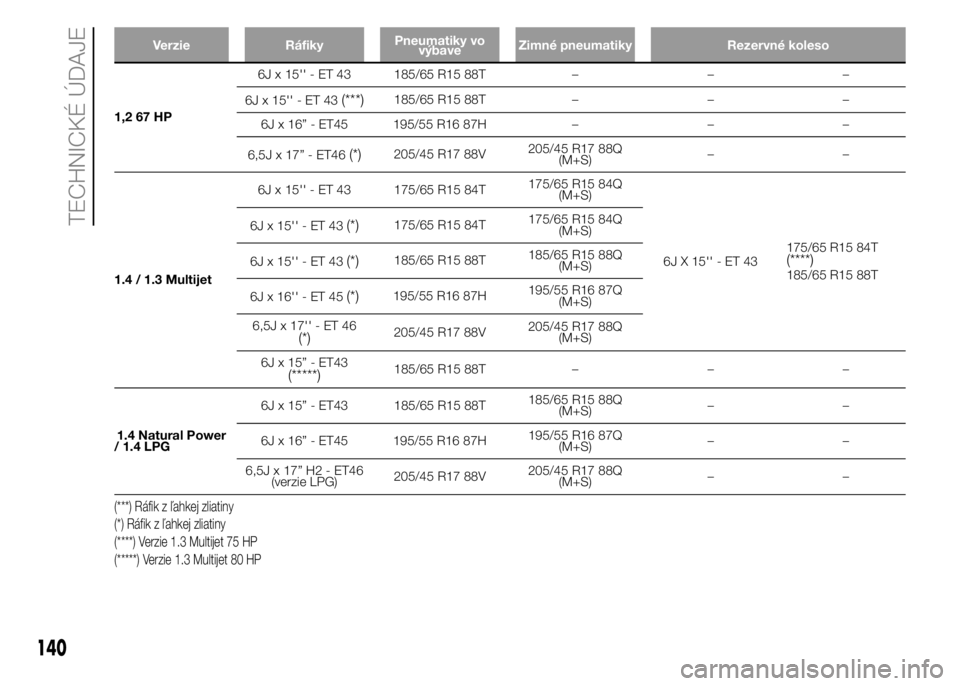

Verzie RáfikyPneumatiky vo
výbaveZimné pneumatiky Rezervné koleso
1,2 67 HP6J x 15'' - ET 43 185/65 R15 88T – – –
6Jx15''-ET43
(***)185/65 R15 88T – – –
6J x 16” - ET45 195/55 R16 87H – – –
6,5J x 17” - ET46
(*)205/45 R17 88V205/45 R17 88Q
(M+S)––
1.4 / 1.3 Multijet6J x 15'' - ET 43 175/65 R15 84T175/65 R15 84Q
(M+S)
6JX15''-ET43175/65 R15 84T
(****)185/65 R15 88T 6Jx15''-ET43
(*)175/65 R15 84T175/65 R15 84Q
(M+S)
6Jx15''-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)
6Jx16''-ET45
(*)195/55 R16 87H195/55 R16 87Q
(M+S)
6,5Jx17''-ET46
(*)205/45 R17 88V205/45 R17 88Q
(M+S)
6J x 15” - ET43
(*****)185/65 R15 88T – – –
1.4 Natural Power
/ 1.4 LPG6J x 15” - ET43 185/65 R15 88T185/65 R15 88Q
(M+S)––
6J x 16” - ET45 195/55 R16 87H195/55 R16 87Q
(M+S)––
6,5J x 17” H2 - ET46
(verzie LPG)205/45 R17 88V205/45 R17 88Q
(M+S)––
(***) Ráfik z ľahkej zliatiny
(*) Ráfik z ľahkej zliatiny
(****) Verzie 1.3 Multijet 75 HP
(*****) Verzie 1.3 Multijet 80 HP
140
TECHNICKÉ ÚDAJE

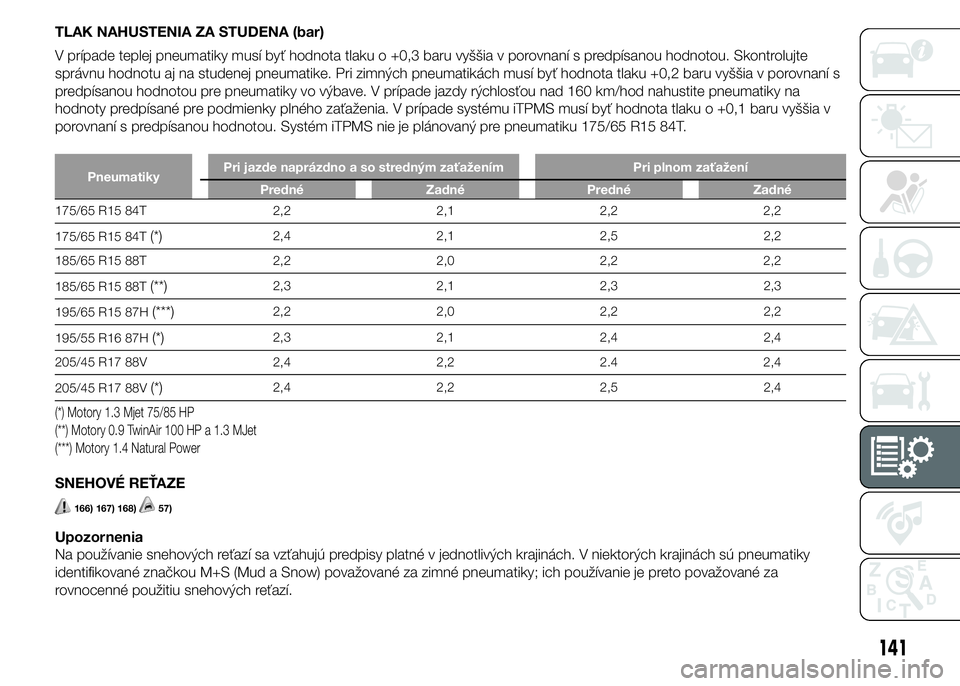

TLAK NAHUSTENIA ZA STUDENA (bar)
V prípade teplej pneumatiky musí byť hodnota tlaku o +0,3 baru vyššia v porovnaní s predpísanou hodnotou. Skontrolujte
správnu hodnotu aj na studenej pneumatike. Pri zimných pneumatikách musí byť hodnota tlaku +0,2 baru vyššia v porovnaní s
predpísanou hodnotou pre pneumatiky vo výbave. V prípade jazdy rýchlosťou nad 160 km/hod nahustite pneumatiky na
hodnoty predpísané pre podmienky plného zaťaženia. V prípade systému iTPMS musí byť hodnota tlaku o +0,1 baru vyššia v
porovnaní s predpísanou hodnotou. Systém iTPMS nie je plánovaný pre pneumatiku 175/65 R15 84T.
PneumatikyPri jazde naprázdno a so stredným zaťažením Pri plnom zaťažení
Predné Zadné Predné Zadné
175/65 R15 84T 2,2 2,1 2,2 2,2
175/65 R15 84T
(*)2,4 2,1 2,5 2,2
185/65 R15 88T 2,2 2,0 2,2 2,2
185/65 R15 88T
(**)2,3 2,1 2,3 2,3
195/65 R15 87H
(***)2,2 2,0 2,2 2,2
195/55 R16 87H
(*)2,3 2,1 2,4 2,4
205/45 R17 88V 2,4 2,2 2.4 2,4
205/45 R17 88V
(*)2,4 2,2 2,5 2,4
(*) Motory 1.3 Mjet 75/85 HP
(**) Motory 0.9 TwinAir 100 HP a 1.3 MJet
(***) Motory 1.4 Natural Power
SNEHOVÉ REŤAZE
166) 167) 168)57)
Upozornenia
Na používanie snehových reťazí sa vzťahujú predpisy platné v jednotlivých krajinách. V niektorých krajinách sú pneumatiky
identifikované značkou M+S (Mud a Snow) považované za zimné pneumatiky; ich používanie je preto považované za
rovnocenné použitiu snehových reťazí.
141

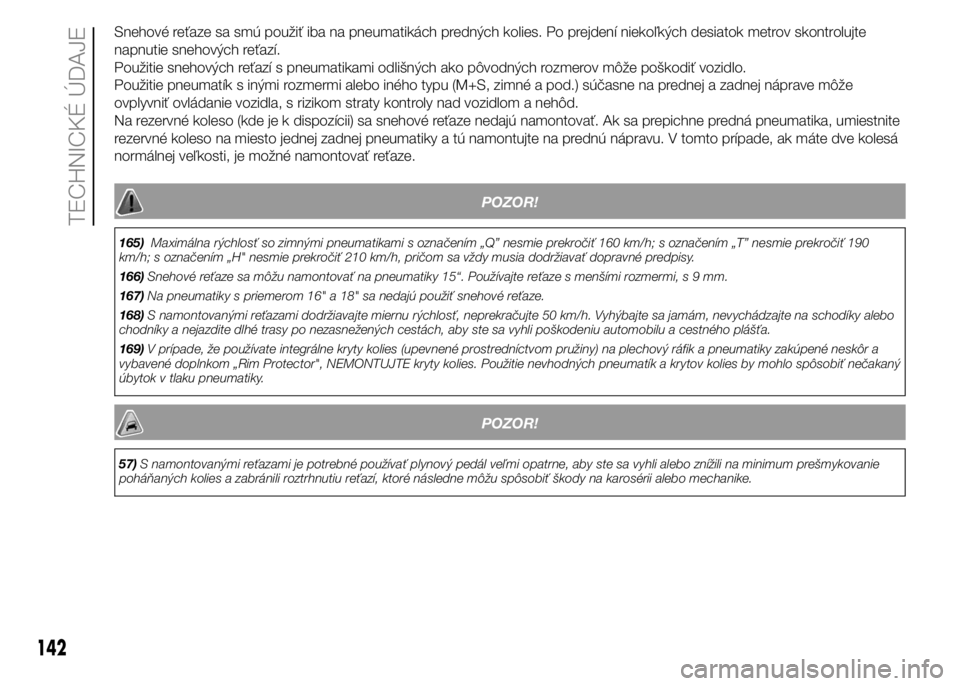

Snehové reťaze sa smú použiť iba na pneumatikách predných kolies. Po prejdení niekoľkých desiatok metrov skontrolujte
napnutie snehových reťazí.
Použitie snehových reťazí s pneumatikami odlišných ako pôvodných rozmerov môže poškodiť vozidlo.
Použitie pneumatík s inými rozmermi alebo iného typu (M+S, zimné a pod.) súčasne na prednej a zadnej náprave môže
ovplyvniť ovládanie vozidla, s rizikom straty kontroly nad vozidlom a nehôd.
Na rezervné koleso (kde je k dispozícii) sa snehové reťaze nedajú namontovať. Ak sa prepichne predná pneumatika, umiestnite
rezervné koleso na miesto jednej zadnej pneumatiky a tú namontujte na prednú nápravu. V tomto prípade, ak máte dve kolesá
normálnej veľkosti, je možné namontovať reťaze.
POZOR!
165)Maximálna rýchlosť so zimnými pneumatikami s označením „Q” nesmie prekročiť 160 km/h; s označením „T” nesmie prekročiť 190
km/h; s označením „H" nesmie prekročiť 210 km/h, pričom sa vždy musia dodržiavať dopravné predpisy.
166)Snehové reťaze sa môžu namontovať na pneumatiky 15“. Používajte reťaze s menšími rozmermi,s9mm.
167)Na pneumatiky s priemerom 16" a 18" sa nedajú použiť snehové reťaze.
168)S namontovanými reťazami dodržiavajte miernu rýchlosť, neprekračujte 50 km/h. Vyhýbajte sa jamám, nevychádzajte na schodíky alebo
chodníky a nejazdite dlhé trasy po nezasnežených cestách, aby ste sa vyhli poškodeniu automobilu a cestného plášťa.
169)V prípade, že používate integrálne kryty kolies (upevnené prostredníctvom pružiny) na plechový ráfik a pneumatiky zakúpené neskôr a
vybavené doplnkom „Rim Protector", NEMONTUJTE kryty kolies. Použitie nevhodných pneumatík a krytov kolies by mohlo spôsobiť nečakaný
úbytok v tlaku pneumatiky.
POZOR!
57)S namontovanými reťazami je potrebné používať plynový pedál veľmi opatrne, aby ste sa vyhli alebo znížili na minimum prešmykovanie
poháňaných kolies a zabránili roztrhnutiu reťazí, ktoré následne môžu spôsobiť škody na karosérii alebo mechanike.
142
TECHNICKÉ ÚDAJE

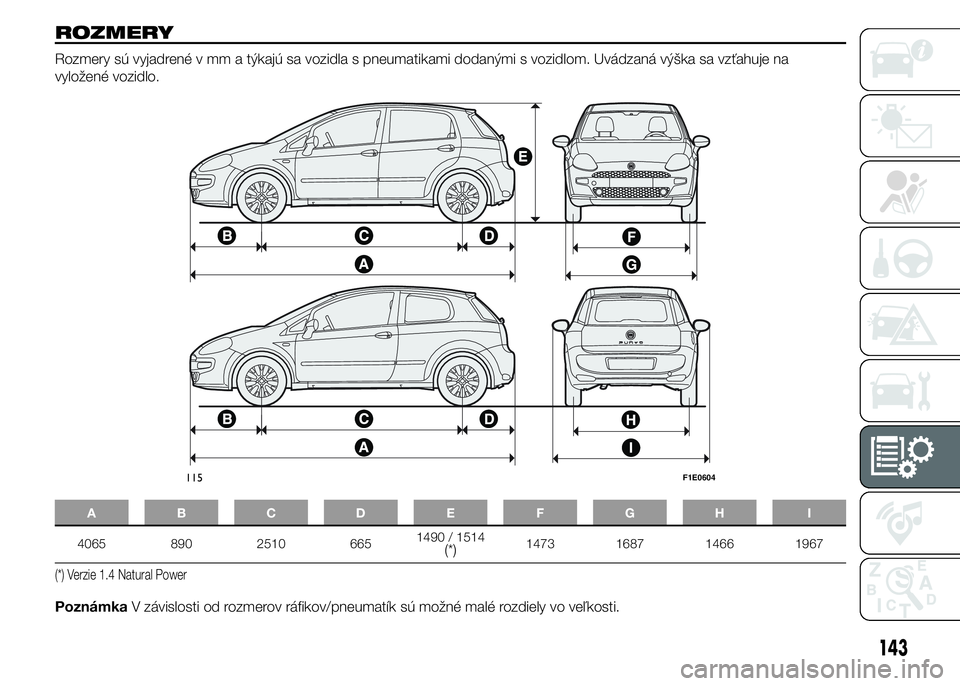

ROZMERY
Rozmery sú vyjadrené v mm a týkajú sa vozidla s pneumatikami dodanými s vozidlom. Uvádzaná výška sa vzťahuje na
vyložené vozidlo.
ABCDE FGH I
4065 890 2510 6651490 / 1514(*)1473 1687 1466 1967
(*) Verzie 1.4 Natural Power
PoznámkaV závislosti od rozmerov ráfikov/pneumatík sú možné malé rozdiely vo veľkosti.
115F1E0604
143

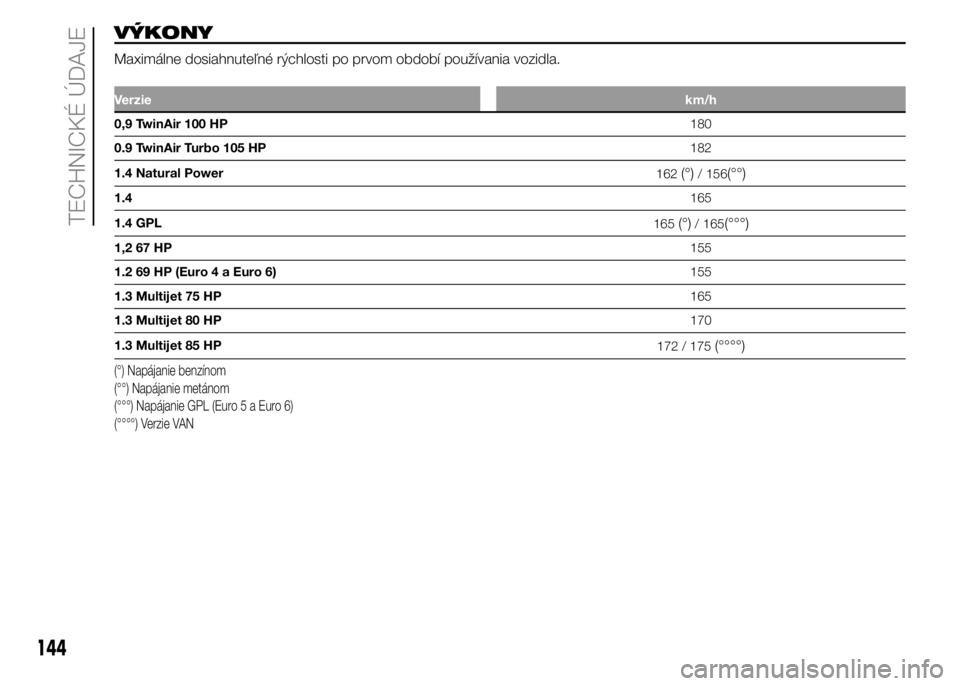

VÝKONY
Maximálne dosiahnuteľné rýchlosti po prvom období používania vozidla.
Verziekm/h
0,9 TwinAir 100 HP180
0.9 TwinAir Turbo 105 HP182
1.4 Natural Power
162
(°)/ 156(°°)
1.4165
1.4 GPL
165
(°)/ 165(°°°)
1,2 67 HP155
1.2 69 HP (Euro4aEuro6)155
1.3 Multijet 75 HP165
1.3 Multijet 80 HP170
1.3 Multijet 85 HP
172 / 175
(°°°°)
(°) Napájanie benzínom
(°°) Napájanie metánom
(°°°) Napájanie GPL (Euro5aEuro6)
(°°°°) Verzie VAN
144
TECHNICKÉ ÚDAJE

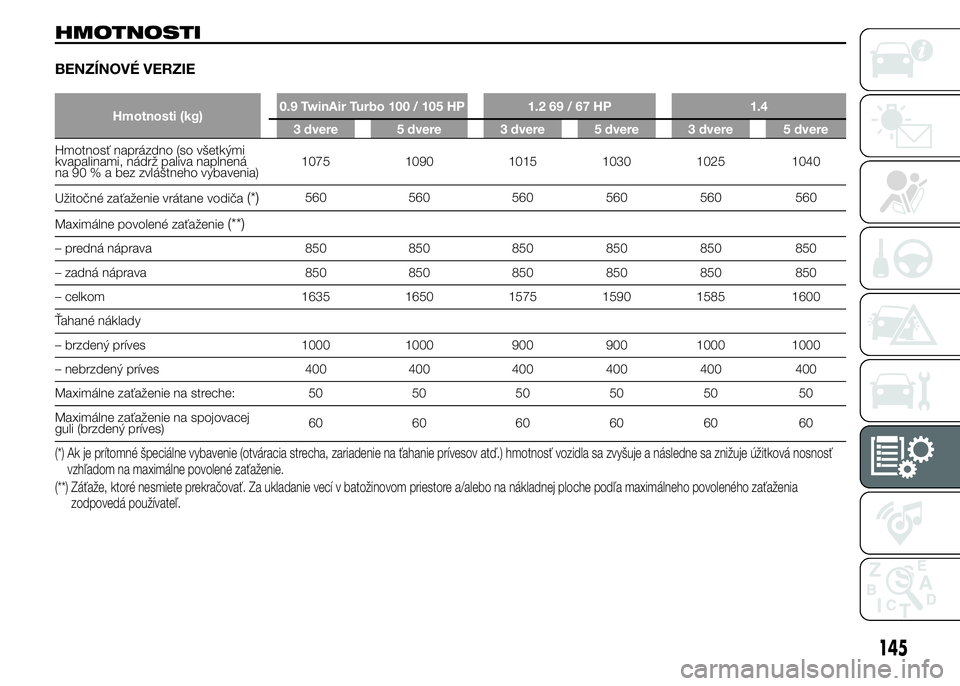

HMOTNOSTI
BENZÍNOVÉ VERZIE
Hmotnosti (kg)0.9 TwinAir Turbo 100 / 105 HP 1.2 69 / 67 HP 1.4
3 dvere 5 dvere 3 dvere 5 dvere 3 dvere 5 dvere
Hmotnosť naprázdno (so všetkými
kvapalinami, nádrž paliva naplnená
na 90 % a bez zvláštneho vybavenia)1075 1090 1015 1030 1025 1040
Užitočné zaťaženie vrátane vodiča
(*)560 560 560 560 560 560
Maximálne povolené zaťaženie
(**)
– predná náprava 850 850 850 850 850 850
– zadná náprava 850 850 850 850 850 850
– celkom 1635 1650 1575 1590 1585 1600
Ťahané náklady
– brzdený príves 1000 1000 900 900 1000 1000
– nebrzdený príves 400 400 400 400 400 400
Maximálne zaťaženie na streche: 50 50 50 50 50 50
Maximálne zaťaženie na spojovacej
guli (brzdený príves)60 60 60 60 60 60
(*) Ak je prítomné špeciálne vybavenie (otváracia strecha, zariadenie na ťahanie prívesov atď.) hmotnosť vozidla sa zvyšuje a následne sa znižuje úžitková nosnosť
vzhľadom na maximálne povolené zaťaženie.
(**) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
145

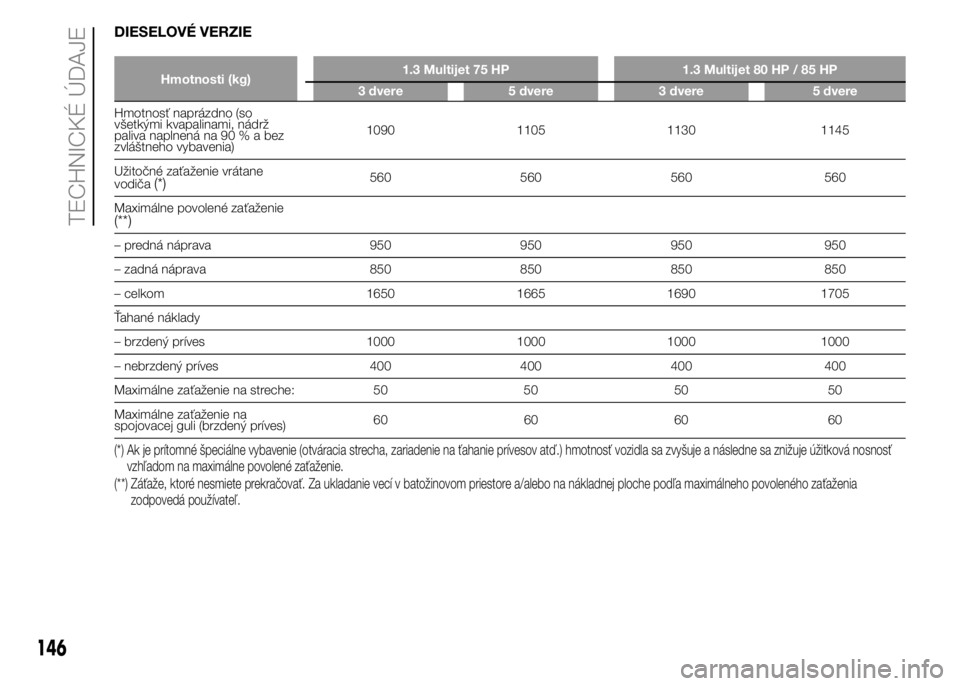

DIESELOVÉ VERZIE
Hmotnosti (kg)1.3 Multijet 75 HP 1.3 Multijet 80 HP / 85 HP
3 dvere 5 dvere 3 dvere 5 dvere
Hmotnosť naprázdno (so
všetkými kvapalinami, nádrž
paliva naplnená na 90%abez
zvláštneho vybavenia)1090 1105 1130 1145
Užitočné zaťaženie vrátane
vodiča
(*)560 560 560 560
Maximálne povolené zaťaženie
(**)
– predná náprava 950 950 950 950
– zadná náprava 850 850 850 850
– celkom 1650 1665 1690 1705
Ťahané náklady
– brzdený príves 1000 1000 1000 1000
– nebrzdený príves 400 400 400 400
Maximálne zaťaženie na streche: 50 50 50 50
Maximálne zaťaženie na
spojovacej guli (brzdený príves)60 60 60 60
(*) Ak je prítomné špeciálne vybavenie (otváracia strecha, zariadenie na ťahanie prívesov atď.) hmotnosť vozidla sa zvyšuje a následne sa znižuje úžitková nosnosť
vzhľadom na maximálne povolené zaťaženie.
(**) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
146
TECHNICKÉ ÚDAJE

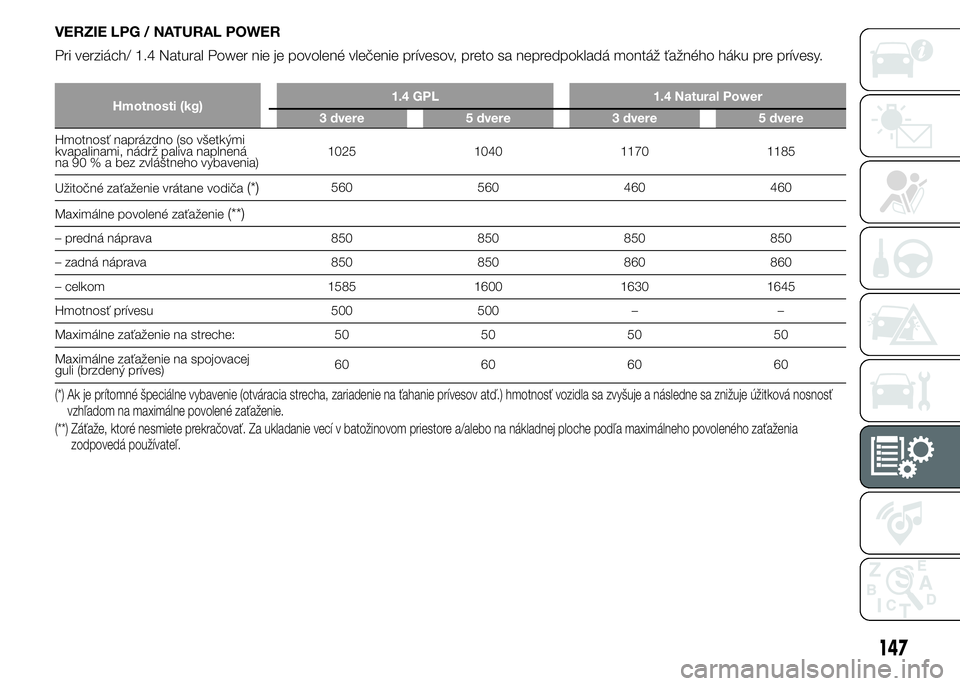

VERZIE LPG / NATURAL POWER
Pri verziách/ 1.4 Natural Power nie je povolené vlečenie prívesov, preto sa nepredpokladá montáž ťažného háku pre prívesy.
Hmotnosti (kg)1.4 GPL 1.4 Natural Power
3 dvere 5 dvere 3 dvere 5 dvere
Hmotnosť naprázdno (so všetkými
kvapalinami, nádrž paliva naplnená
na 90 % a bez zvláštneho vybavenia)1025 1040 1170 1185
Užitočné zaťaženie vrátane vodiča
(*)560 560 460 460
Maximálne povolené zaťaženie
(**)
– predná náprava 850 850 850 850
– zadná náprava 850 850 860 860
– celkom 1585 1600 1630 1645
Hmotnosť prívesu 500 500 – –
Maximálne zaťaženie na streche: 50 50 50 50
Maximálne zaťaženie na spojovacej
guli (brzdený príves)60 60 60 60
(*) Ak je prítomné špeciálne vybavenie (otváracia strecha, zariadenie na ťahanie prívesov atď.) hmotnosť vozidla sa zvyšuje a následne sa znižuje úžitková nosnosť
vzhľadom na maximálne povolené zaťaženie.
(**) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
147

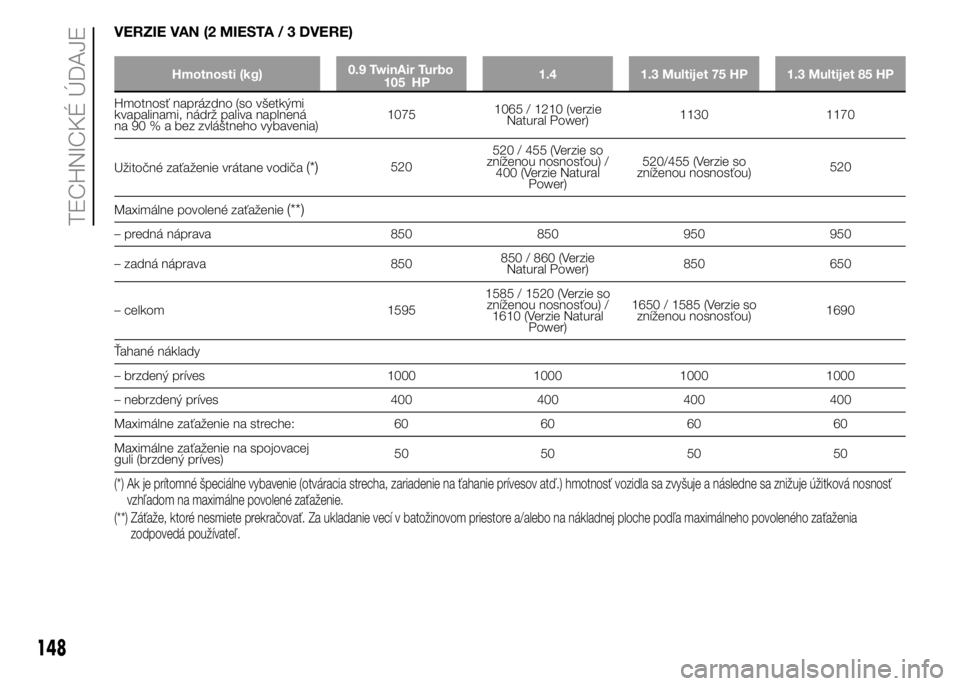

VERZIE VAN (2 MIESTA / 3 DVERE)
Hmotnosti (kg)0.9 TwinAir Turbo
1.4 1.3 Multijet 75 HP 1.3 Multijet 85 HP
Hmotnosť naprázdno (so všetkými
kvapalinami, nádrž paliva naplnená
na 90 % a bez zvláštneho vybavenia)10751065 / 1210 (verzie
Natural Power)1130 1170
Užitočné zaťaženie vrátane vodiča
(*)520520 / 455 (Verzie so
zníženou nosnosťou) /
400 (Verzie Natural
Power)520/455 (Verzie so
zníženou nosnosťou)520
Maximálne povolené zaťaženie
(**)
– predná náprava 850 850 950 950
– zadná náprava 850850 / 860 (Verzie
Natural Power)850 650
– celkom 15951585 / 1520 (Verzie so
zníženou nosnosťou) /
1610 (Verzie Natural
Power)1650 / 1585 (Verzie so
zníženou nosnosťou)1690
Ťahané náklady
– brzdený príves 1000 1000 1000 1000
– nebrzdený príves 400 400 400 400
Maximálne zaťaženie na streche: 60 60 60 60
Maximálne zaťaženie na spojovacej
guli (brzdený príves)50 50 50 50
(*) Ak je prítomné špeciálne vybavenie (otváracia strecha, zariadenie na ťahanie prívesov atď.) hmotnosť vozidla sa zvyšuje a následne sa znižuje úžitková nosnosť
vzhľadom na maximálne povolené zaťaženie.
(**) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia
zodpovedá používateľ.
148
TECHNICKÉ ÚDAJE
105 HP
