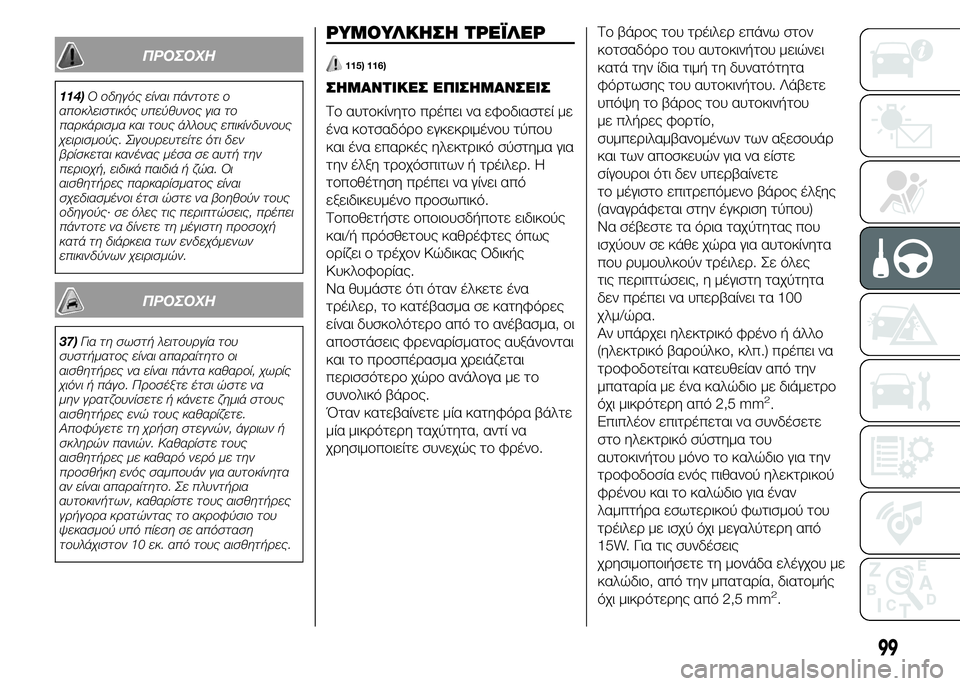

ΠΡΟΣΟΧΗ
114)Ο οδηγός είναι πάντοτε ο
αποκλειστικός υπεύθυνος για το
παρκάρισμα και τους άλλους επικίνδυνους
χειρισμούς. Σιγουρευτείτε ότι δεν
βρίσκεται κανένας μέσα σε αυτή την
περιοχή, ειδικά παιδιά ή ζώα. Οι
αισθητήρες παρκαρίσματος είναι
σχεδιασμένοι έτσι ώστε να βοηθούν τους
οδηγούς· σε όλες τις περιπτώσεις, πρέπει
πάντοτε να δίνετε τη μέγιστη προσοχή
κατά τη διάρκεια των ενδεχόμενων
επικινδύνων χειρισμών.
ΠΡΟΣΟΧΗ
37)Για τη σωστή λειτουργία του
συστήματος είναι απαραίτητο οι
αισθητήρες να είναι πάντα καθαροί, χωρίς
χιόνι ή πάγο. Προσέξτε έτσι ώστε να
μην γρατζουνίσετε ή κάνετε ζημιά στους
αισθητήρες ενώ τους καθαρίζετε.
Αποφύγετε τη χρήση στεγνών, άγριων ή
σκληρών πανιών. Καθαρίστε τους
αισθητήρες με καθαρό νερό με την
προσθήκη ενός σαμπουάν για αυτοκίνητα
αν είναι απαραίτητο. Σε πλυντήρια
αυτοκινήτων, καθαρίστε τους αισθητήρες
γρήγορα κρατώντας το ακροφύσιο του
ψεκασμού υπό πίεση σε απόσταση
τουλάχιστον 10 εκ. από τους αισθητήρες.
ΡΥΜΟΥΛΚΗΣΗ ΤΡΕΪΛΕΡ
115) 116)
ΣΗΜΑΝΤΙΚΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣ
Το αυτοκίνητο πρέπει να εφοδιαστεί με
ένα κοτσαδόρο εγκεκριμένου τύπου
και ένα επαρκές ηλεκτρικό σύστημα για
την έλξη τροχόσπιτων ή τρέιλερ. Η
τοποθέτηση πρέπει να γίνει από
εξειδικευμένο προσωπικό.
Τοποθετήστε οποιουσδήποτε ειδικούς
και/ή πρόσθετους καθρέφτες όπως
ορίζει ο τρέχον Κώδικας Οδικής
Κυκλοφορίας.
Να θυμάστε ότι όταν έλκετε ένα
τρέιλερ, το κατέβασμα σε κατηφόρες
είναι δυσκολότερο από το ανέβασμα, οι
αποστάσεις φρεναρίσματος αυξάνονται
και το προσπέρασμα χρειάζεται
περισσότερο χώρο ανάλογα με το
συνολικό βάρος.
Όταν κατεβαίνετε μία κατηφόρα βάλτε
μία μικρότερη ταχύτητα, αντί να
χρησιμοποιείτε συνεχώς το φρένο.Το βάρος του τρέιλερ επάνω στον
κοτσαδόρο του αυτοκινήτου μειώνει
κατά την ίδια τιμή τη δυνατότητα
φόρτωσης του αυτοκινήτου. Λάβετε
υπόψη το βάρος του αυτοκινήτου
με πλήρες φορτίο,
συμπεριλαμβανομένων των αξεσουάρ
και των αποσκευών για να είστε
σίγουροι ότι δεν υπερβαίνετε
το μέγιστο επιτρεπόμενο βάρος έλξης
(αναγράφεται στην έγκριση τύπου)
Να σέβεστε τα όρια ταχύτητας που
ισχύουν σε κάθε χώρα για αυτοκίνητα
που ρυμουλκούν τρέιλερ. Σε όλες
τις περιπτώσεις, η μέγιστη ταχύτητα
δεν πρέπει να υπερβαίνει τα 100
χλμ/ώρα.
Αν υπάρχει ηλεκτρικό φρένο ή άλλο
(ηλεκτρικό βαρούλκο, κλπ.) πρέπει να
τροφοδοτείται κατευθείαν από την
μπαταρία με ένα καλώδιο με διάμετρο
όχι μικρότερη από 2,5 mm
2.
Επιπλέον επιτρέπεται να συνδέσετε
στο ηλεκτρικό σύστημα του
αυτοκινήτου μόνο το καλώδιο για την
τροφοδοσία ενός πιθανού ηλεκτρικού
φρένου και το καλώδιο για έναν
λαμπτήρα εσωτερικού φωτισμού του
τρέιλερ με ισχύ όχι μεγαλύτερη από
15W. Για τις συνδέσεις
χρησιμοποιήσετε τη μονάδα ελέγχου με
καλώδιο, από την μπαταρία, διατομής
όχι μικρότερης από 2,5 mm
2.
99

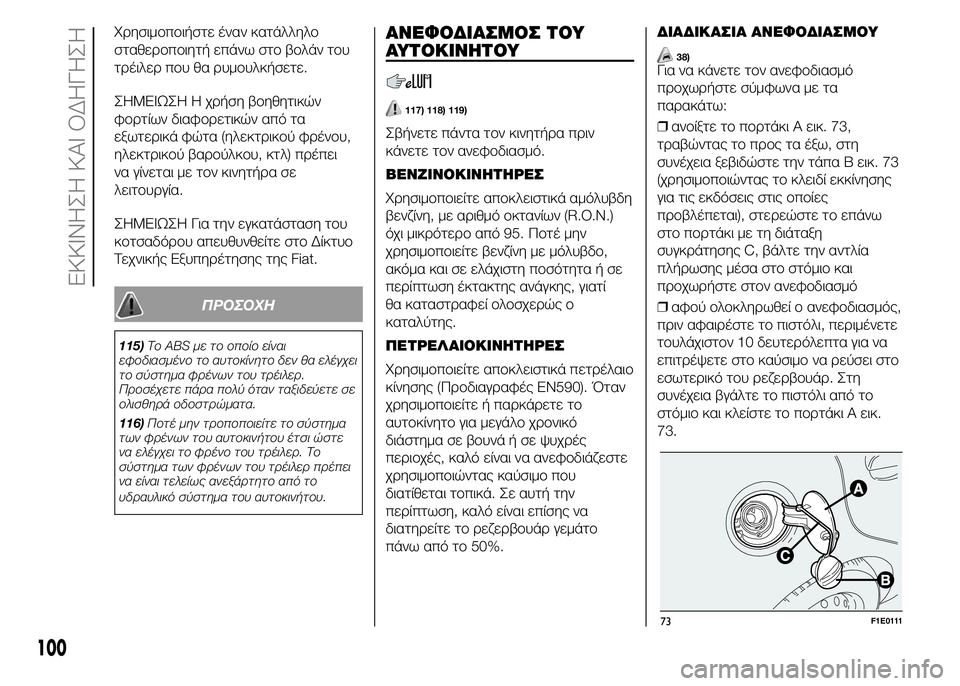

Χρησιμοποιήστε έναν κατάλληλο
σταθεροποιητή επάνω στο βολάν του
τρέιλερ που θα ρυμουλκήσετε.
ΣHMEIΩΣH Η χρήση βοηθητικών
φορτίων διαφορετικών από τα
εξωτερικά φώτα (ηλεκτρικού φρένου,
ηλεκτρικού βαρούλκου, κτλ) πρέπει
να γίνεται με τον κινητήρα σε
λειτουργία.
ΣHMEIΩΣH Για την εγκατάσταση του
κοτσαδόρου απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης της Fiat.
ΠΡΟΣΟΧΗ
115)Το ABS με το οποίο είναι
εφοδιασμένο το αυτοκίνητο δεν θα ελέγχει
το σύστημα φρένων του τρέιλερ.
Προσέχετε πάρα πολύ όταν ταξιδεύετε σε
ολισθηρά οδοστρώματα.
116)Ποτέ μην τροποποιείτε το σύστημα
των φρένων του αυτοκινήτου έτσι ώστε
να ελέγχει το φρένο του τρέιλερ. Το
σύστημα των φρένων του τρέιλερ πρέπει
να είναι τελείως ανεξάρτητο από το
υδραυλικό σύστημα του αυτοκινήτου.
ΑΝΕΦΟΔΙΑΣΜΟΣ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ
117) 118) 119)
Σβήνετε πάντα τον κινητήρα πριν
κάνετε τον ανεφοδιασμό.
ΒΕΝΖΙΝΟΚΙΝΗΤΗΡΕΣ
Χρησιμοποιείτε αποκλειστικά αμόλυβδη
βενζίνη, με αριθμό οκτανίων (R.O.N.)
όχι μικρότερο από 95. Ποτέ μην
χρησιμοποιείτε βενζίνη με μόλυβδο,
ακόμα και σε ελάχιστη ποσότητα ή σε
περίπτωση έκτακτης ανάγκης, γιατί
θα καταστραφεί ολοσχερώς ο
καταλύτης.
ΠΕΤΡΕΛΑΙΟΚΙΝΗΤΗΡΕΣ
Χρησιμοποιείτε αποκλειστικά πετρέλαιο
κίνησης (Προδιαγραφές EN590). Όταν
χρησιμοποιείτε ή παρκάρετε το
αυτοκίνητο για μεγάλο χρονικό
διάστημα σε βουνά ή σε ψυχρές
περιοχές, καλό είναι να ανεφοδιάζεστε
χρησιμοποιώντας καύσιμο που
διατίθεται τοπικά. Σε αυτή την
περίπτωση, καλό είναι επίσης να
διατηρείτε το ρεζερβουάρ γεμάτο
πάνω από το 50%.ΔΙΑΔΙΚΑΣΙΑ ΑΝΕΦΟΔΙΑΣΜΟΥ
38)Για να κάνετε τον ανεφοδιασμό
προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το πορτάκι A εικ. 73,
τραβώντας το προς τα έξω, στη
συνέχεια ξεβιδώστε την τάπα B εικ. 73
(χρησιμοποιώντας το κλειδί εκκίνησης
για τις εκδόσεις στις οποίες
προβλέπεται), στερεώστε το επάνω
στο πορτάκι με τη διάταξη
συγκράτησης C, βάλτε την αντλία
πλήρωσης μέσα στο στόμιο και
προχωρήστε στον ανεφοδιασμό
❒αφού ολοκληρωθεί ο ανεφοδιασμός,
πριν αφαιρέστε το πιστόλι, περιμένετε
τουλάχιστον 10 δευτερόλεπτα για να
επιτρέψετε στο καύσιμο να ρεύσει στο
εσωτερικό του ρεζερβουάρ. Στη
συνέχεια βγάλτε το πιστόλι από το
στόμιο και κλείστε το πορτάκι Α εικ.
73.
73F1E0111
100
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ

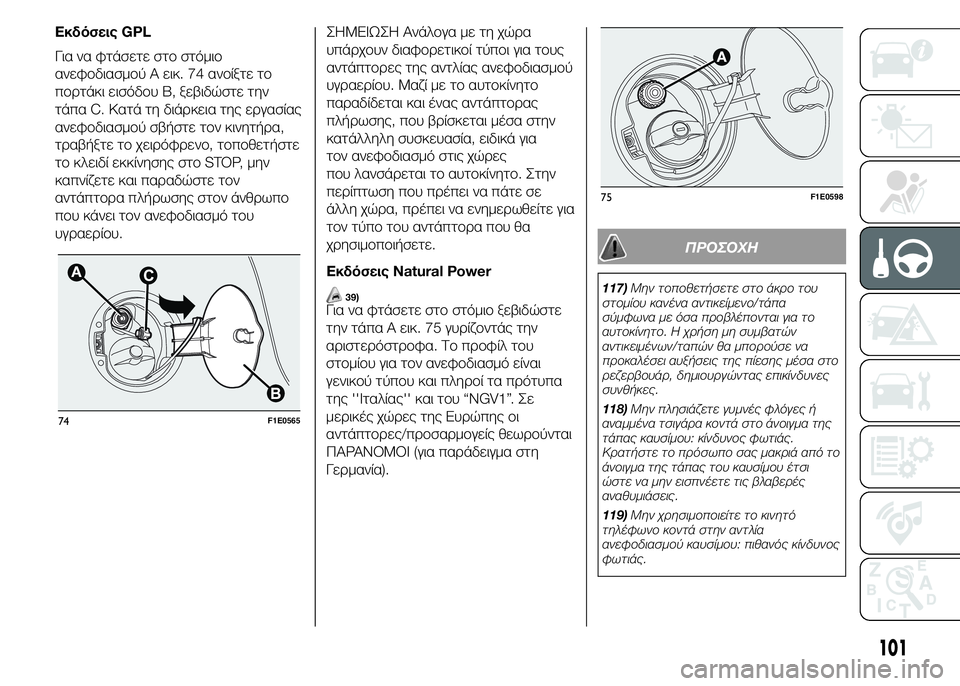

Εκδόσεις GPL
Για να φτάσετε στο στόμιο
ανεφοδιασμού A εικ. 74 ανοίξτε το
πορτάκι εισόδου Β, ξεβιδώστε την
τάπα C. Κατά τη διάρκεια της εργασίας
ανεφοδιασμού σβήστε τον κινητήρα,
τραβήξτε το χειρόφρενο, τοποθετήστε
το κλειδί εκκίνησης στο STOP, μην
καπνίζετε και παραδώστε τον
αντάπτορα πλήρωσης στον άνθρωπο
που κάνει τον ανεφοδιασμό του
υγραερίου.ΣHMEIΩΣH Ανάλογα με τη χώρα
υπάρχουν διαφορετικοί τύποι για τους
αντάπτορες της αντλίας ανεφοδιασμού
υγραερίου. Μαζί με το αυτοκίνητο
παραδίδεται και ένας αντάπτορας
πλήρωσης, που βρίσκεται μέσα στην
κατάλληλη συσκευασία, ειδικά για
τον ανεφοδιασμό στις χώρες
που λανσάρεται το αυτοκίνητο. Στην
περίπτωση που πρέπει να πάτε σε
άλλη χώρα, πρέπει να ενημερωθείτε για
τον τύπο του αντάπτορα που θα
χρησιμοποιήσετε.
Εκδόσεις Natural Power
39)Για να φτάσετε στο στόμιο ξεβιδώστε
την τάπα A εικ. 75 γυρίζοντάς την
αριστερόστροφα. Το προφίλ του
στομίου για τον ανεφοδιασμό είναι
γενικού τύπου και πληροί τα πρότυπα
της ''Ιταλίας'' και του “NGV1”. Σε
μερικές χώρες της Ευρώπης οι
αντάπτορες/προσαρμογείς θεωρούνται
ΠΑΡΑΝΟΜΟΙ (για παράδειγμα στη
Γερμανία).
ΠΡΟΣΟΧΗ
117)Μην τοποθετήσετε στο άκρο του
στομίου κανένα αντικείμενο/τάπα
σύμφωνα με όσα προβλέπονται για το
αυτοκίνητο. Η χρήση μη συμβατών
αντικειμένων/ταπών θα μπορούσε να
προκαλέσει αυξήσεις της πίεσης μέσα στο
ρεζερβουάρ, δημιουργώντας επικίνδυνες
συνθήκες.
118)Μην πλησιάζετε γυμνές φλόγες ή
αναμμένα τσιγάρα κοντά στο άνοιγμα της
τάπας καυσίμου: κίνδυνος φωτιάς.
Κρατήστε το πρόσωπο σας μακριά από το
άνοιγμα της τάπας του καυσίμου έτσι
ώστε να μην εισπνέετε τις βλαβερές
αναθυμιάσεις.
119)Μην χρησιμοποιείτε το κινητό
τηλέφωνο κοντά στην αντλία
ανεφοδιασμού καυσίμου: πιθανός κίνδυνος
φωτιάς.
74F1E0565
75F1E0598
101

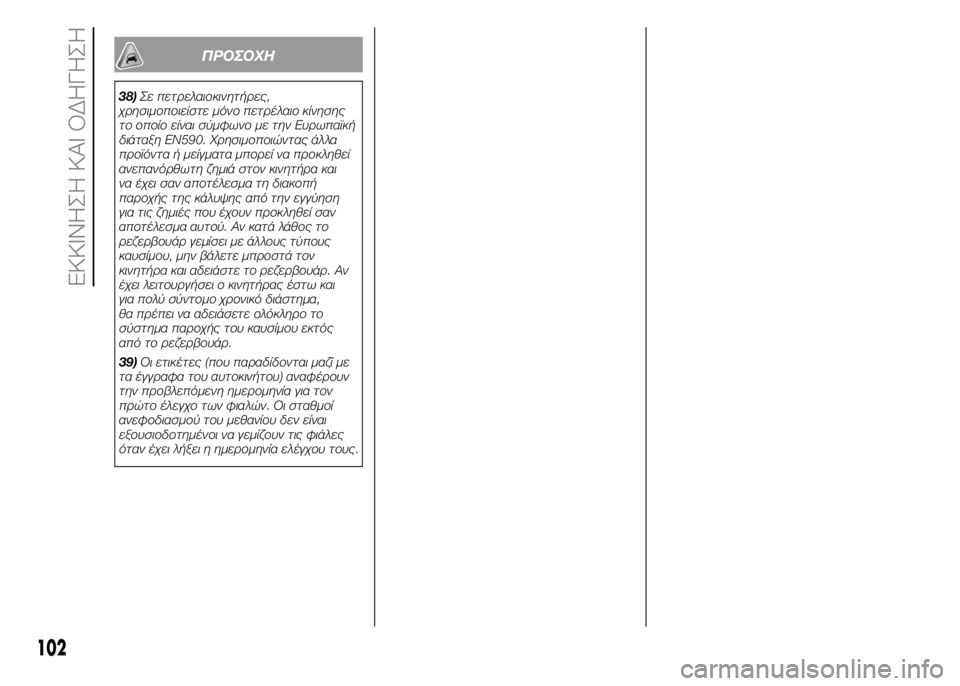

ΠΡΟΣΟΧΗ
38)Σε πετρελαιοκινητήρες,
χρησιμοποιείστε μόνο πετρέλαιο κίνησης
το οποίο είναι σύμφωνο με την Ευρωπαϊκή
διάταξη EN590. Χρησιμοποιώντας άλλα
προϊόντα ή μείγματα μπορεί να προκληθεί
ανεπανόρθωτη ζημιά στον κινητήρα και
να έχει σαν αποτέλεσμα τη διακοπή
παροχής της κάλυψης από την εγγύηση
για τις ζημιές που έχουν προκληθεί σαν
αποτέλεσμα αυτού. Αν κατά λάθος το
ρεζερβουάρ γεμίσει με άλλους τύπους
καυσίμου, μην βάλετε μπροστά τον
κινητήρα και αδειάστε το ρεζερβουάρ. Αν
έχει λειτουργήσει ο κινητήρας έστω και
για πολύ σύντομο χρονικό διάστημα,
θα πρέπει να αδειάσετε ολόκληρο το
σύστημα παροχής του καυσίμου εκτός
από το ρεζερβουάρ.
39)Οι ετικέτες (που παραδίδονται μαζί με
τα έγγραφα του αυτοκινήτου) αναφέρουν
την προβλεπόμενη ημερομηνία για τον
πρώτο έλεγχο των φιαλών. Οι σταθμοί
ανεφοδιασμού του μεθανίου δεν είναι
εξουσιοδοτημένοι να γεμίζουν τις φιάλες
όταν έχει λήξει η ημερομηνία ελέγχου τους.
102
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ

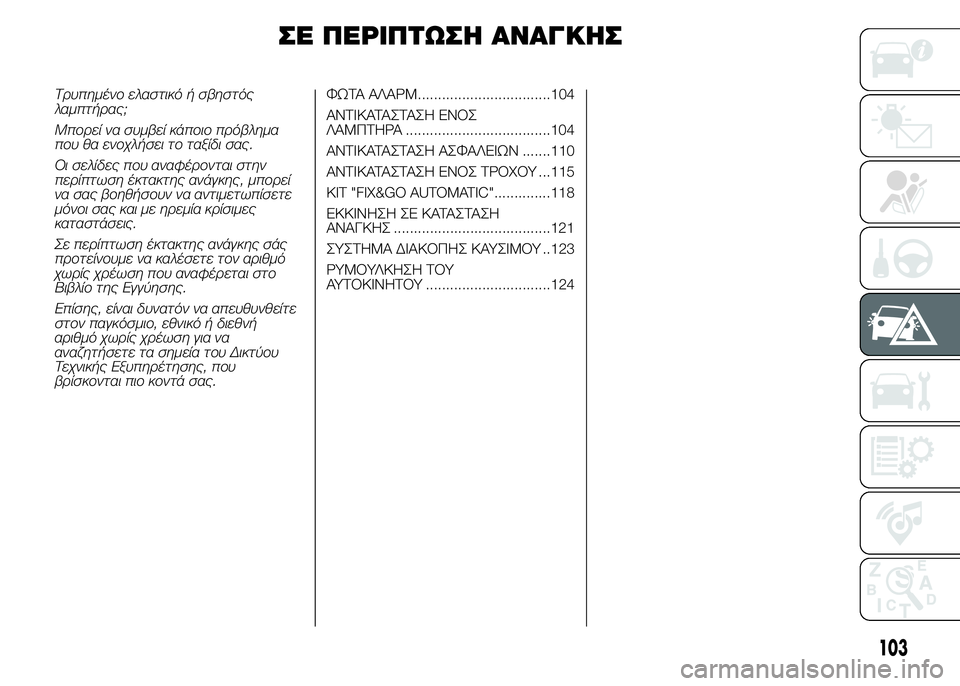

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
Τρυπημένο ελαστικό ή σβηστός
λαμπτήρας;
Μπορεί να συμβεί κάποιο πρόβλημα
που θα ενοχλήσει το ταξίδι σας.
Οι σελίδες που αναφέρονται στην
περίπτωση έκτακτης ανάγκης, μπορεί
να σας βοηθήσουν να αντιμετωπίσετε
μόνοι σας και με ηρεμία κρίσιμες
καταστάσεις.
Σε περίπτωση έκτακτης ανάγκης σάς
προτείνουμε να καλέσετε τον αριθμό
χωρίς χρέωση που αναφέρεται στο
Βιβλίο της Εγγύησης.
Επίσης, είναι δυνατόν να απευθυνθείτε
στον παγκόσμιο, εθνικό ή διεθνή
αριθμό χωρίς χρέωση για να
αναζητήσετε τα σημεία του Δικτύου
Τεχνικής Εξυπηρέτησης, που
βρίσκονται πιο κοντά σας.ΦΩΤΑ ΑΛΑΡΜ.................................104
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΛΑΜΠΤΗΡΑ ....................................104
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ .......110
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ ΤΡΟΧΟΥ ...115
ΚΙΤ "FIX&GO AUTOMATIC"..............118
ΕΚΚΙΝΗΣΗ ΣΕ ΚΑΤΑΣΤΑΣΗ
ΑΝΑΓΚΗΣ .......................................121
ΣΥΣΤΗΜΑ ΔΙΑΚΟΠΗΣ ΚΑΥΣΙΜΟΥ ..123
ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ ...............................124
103

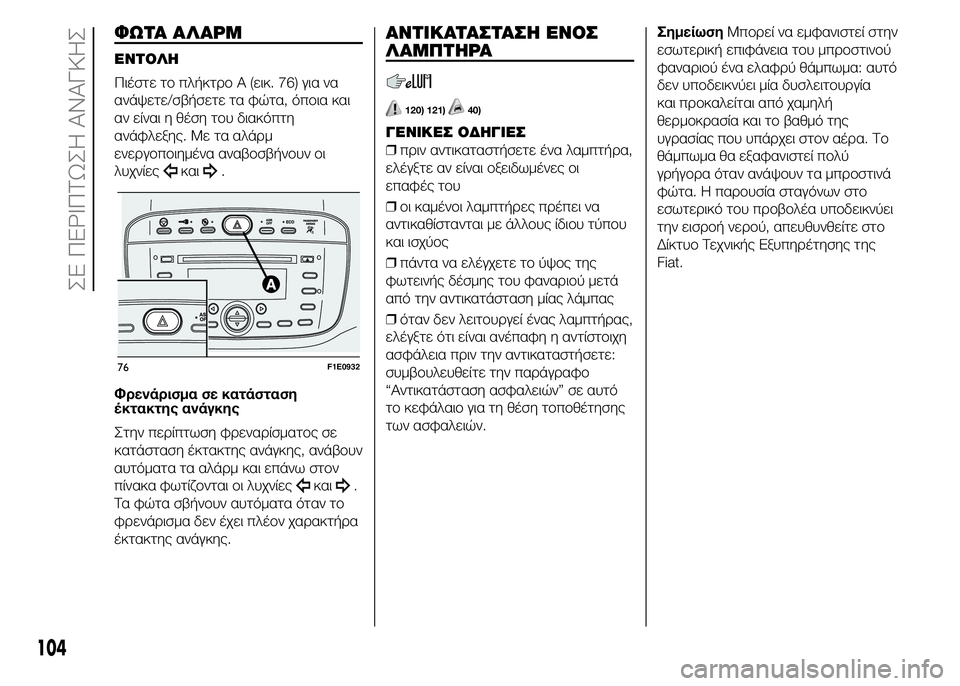

ΦΩΤΑ ΑΛΑΡΜ
ΕΝΤΟΛΗ
Πιέστε το πλήκτρο A (εικ. 76) για να
ανάψετε/σβήσετε τα φώτα, όποια και
αν είναι η θέση του διακόπτη
ανάφλεξης. Με τα αλάρμ
ενεργοποιημένα αναβοσβήνουν οι
λυχνίες
και.
Φρενάρισμα σε κατάσταση
έκτακτης ανάγκης
Στην περίπτωση φρεναρίσματος σε
κατάσταση έκτακτης ανάγκης, ανάβουν
αυτόματα τα αλάρμ και επάνω στον
πίνακα φωτίζονται οι λυχνίες
και.
Τα φώτα σβήνουν αυτόματα όταν το
φρενάρισμα δεν έχει πλέον χαρακτήρα
έκτακτης ανάγκης.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΛΑΜΠΤΗΡΑ
120) 121)40)
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
❒πριν αντικαταστήσετε ένα λαμπτήρα,
ελέγξτε αν είναι οξειδωμένες οι
επαφές του
❒οι καμένοι λαμπτήρες πρέπει να
αντικαθίστανται με άλλους ίδιου τύπου
και ισχύος
❒πάντα να ελέγχετε το ύψος της
φωτεινής δέσμης του φαναριού μετά
από την αντικατάσταση μίας λάμπας
❒όταν δεν λειτουργεί ένας λαμπτήρας,
ελέγξτε ότι είναι ανέπαφη η αντίστοιχη
ασφάλεια πριν την αντικαταστήσετε:
συμβουλευθείτε την παράγραφο
“Αντικατάσταση ασφαλειών” σε αυτό
το κεφάλαιο για τη θέση τοποθέτησης
των ασφαλειών.ΣημείωσηΜπορεί να εμφανιστεί στην
εσωτερική επιφάνεια του μπροστινού
φαναριού ένα ελαφρύ θάμπωμα: αυτό
δεν υποδεικνύει μία δυσλειτουργία
και προκαλείται από χαμηλή
θερμοκρασία και το βαθμό της
υγρασίας που υπάρχει στον αέρα. Το
θάμπωμα θα εξαφανιστεί πολύ
γρήγορα όταν ανάψουν τα μπροστινά
φώτα. Η παρουσία σταγόνων στο
εσωτερικό του προβολέα υποδεικνύει
την εισροή νερού, απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Fiat.
76F1E0932
104
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

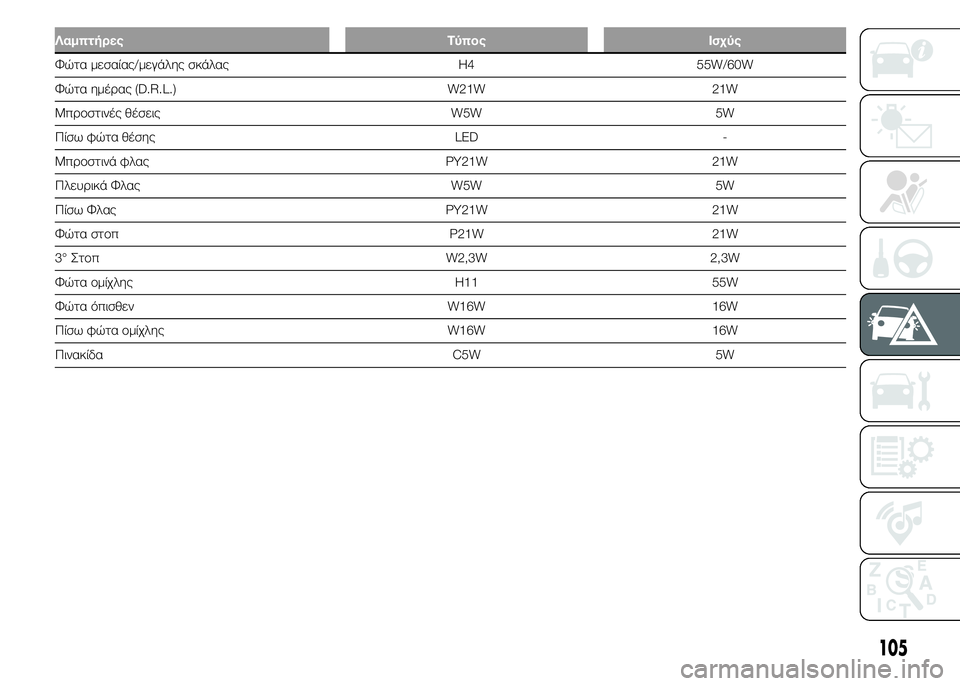

Λαμπτήρες Τύπος Ισχύς
Φώτα μεσαίας/μεγάλης σκάλας H4 55W/60W
Φώτα ημέρας (D.R.L.) W21W 21W
Μπροστινές θέσεις W5W 5W
Πίσω φώτα θέσης LED -
Μπροστινά φλας PY21W 21W
Πλευρικά Φλας W5W 5W
Πίσω Φλας PY21W 21W
Φώτα στοπ P21W 21W
3° Στοπ W2,3W 2,3W
Φώτα ομίχλης H11 55W
Φώτα όπισθεν W16W 16W
Πίσω φώτα ομίχλης W16W 16W
Πινακίδα C5W 5W
105

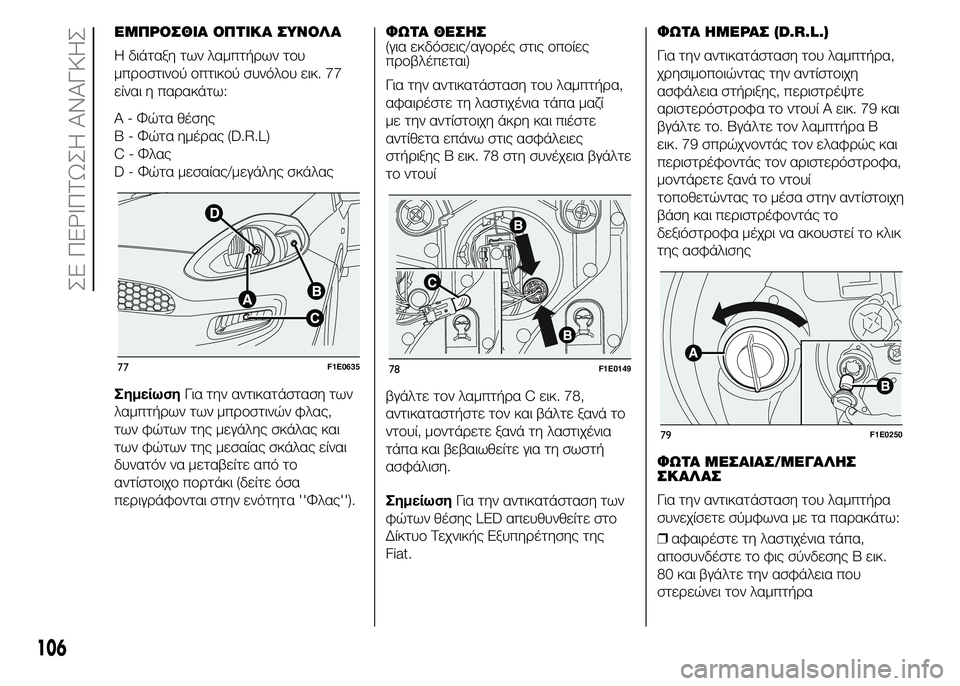

ΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Η διάταξη των λαμπτήρων του
μπροστινού οπτικού συνόλου εικ. 77
είναι η παρακάτω:
A - Φώτα θέσης
Β - Φώτα ημέρας (D.R.L)
C-Φλας
D - Φώτα μεσαίας/μεγάλης σκάλας
ΣημείωσηΓια την αντικατάσταση των
λαμπτήρων των μπροστινών φλας,
των φώτων της μεγάλης σκάλας και
των φώτων της μεσαίας σκάλας είναι
δυνατόν να μεταβείτε από το
αντίστοιχο πορτάκι (δείτε όσα
περιγράφονται στην ενότητα ''Φλας'').ΦΩΤΑ ΘΕΣΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση του λαμπτήρα,
αφαιρέστε τη λαστιχένια τάπα μαζί
με την αντίστοιχη άκρη και πιέστε
αντίθετα επάνω στις ασφάλειες
στήριξης B εικ. 78 στη συνέχεια βγάλτε
το ντουί
βγάλτε τον λαμπτήρα C εικ. 78,
αντικαταστήστε τον και βάλτε ξανά το
ντουί, μοντάρετε ξανά τη λαστιχένια
τάπα και βεβαιωθείτε για τη σωστή
ασφάλιση.
ΣημείωσηΓια την αντικατάσταση των
φώτων θέσης LED απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Fiat.ΦΩΤΑ ΗΜΕΡΑΣ (D.R.L.)
Για την αντικατάσταση του λαμπτήρα,
χρησιμοποιώντας την αντίστοιχη
ασφάλεια στήριξης, περιστρέψτε
αριστερόστροφα το ντουί A εικ. 79 και
βγάλτε το. Βγάλτε τον λαμπτήρα B
εικ. 79 σπρώχνοντάς τον ελαφρώς και
περιστρέφοντάς τον αριστερόστροφα,
μοντάρετε ξανά το ντουί
τοποθετώντας το μέσα στην αντίστοιχη
βάση και περιστρέφοντάς το
δεξιόστροφα μέχρι να ακουστεί το κλικ
της ασφάλισης
ΦΩΤΑ ΜΕΣΑΙΑΣ/ΜΕΓΑΛΗΣ
ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε τη λαστιχένια τάπα,
αποσυνδέστε το φις σύνδεσης B εικ.
80 και βγάλτε την ασφάλεια που
στερεώνει τον λαμπτήρα
77F1E063578F1E0149
79F1E0250
106
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

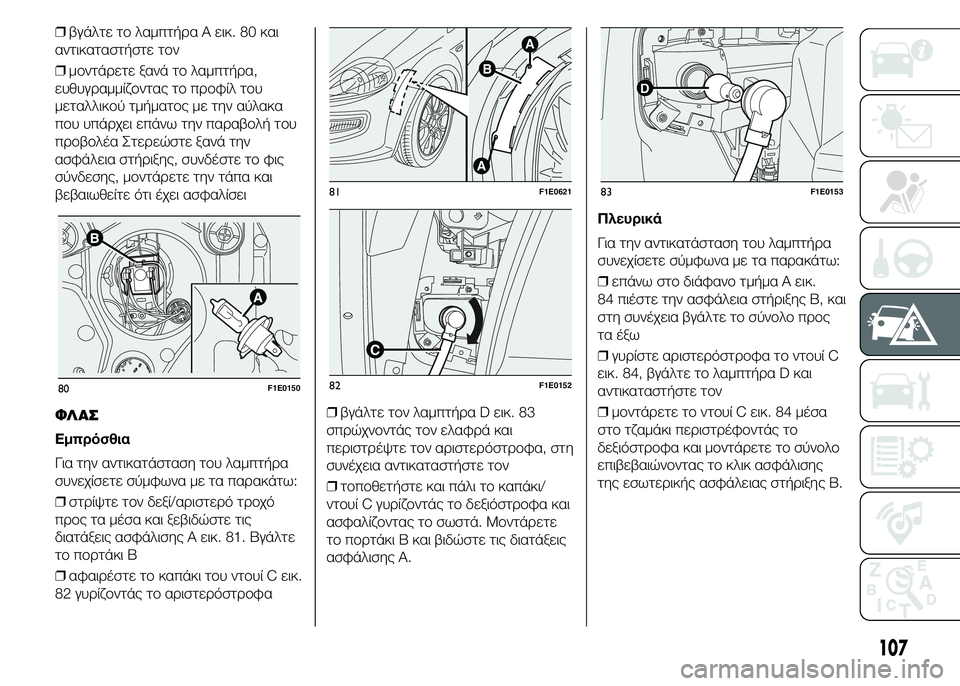

❒βγάλτε το λαμπτήρα A εικ. 80 και
αντικαταστήστε τον
❒μοντάρετε ξανά το λαμπτήρα,
ευθυγραμμίζοντας το προφίλ του
μεταλλικού τμήματος με την αύλακα
που υπάρχει επάνω την παραβολή του
προβολέα Στερεώστε ξανά την
ασφάλεια στήριξης, συνδέστε το φις
σύνδεσης, μοντάρετε την τάπα και
βεβαιωθείτε ότι έχει ασφαλίσει
ΦΛ ΑΣ
Εμπρόσθια
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒στρίψτε τον δεξί/αριστερό τροχό
προς τα μέσα και ξεβιδώστε τις
διατάξεις ασφάλισης A εικ. 81. Βγάλτε
το πορτάκι B
❒αφαιρέστε το καπάκι του ντουί C εικ.
82 γυρίζοντάς το αριστερόστροφα❒βγάλτε τον λαμπτήρα D εικ. 83
σπρώχνοντάς τον ελαφρά και
περιστρέψτε τον αριστερόστροφα, στη
συνέχεια αντικαταστήστε τον
❒τοποθετήστε και πάλι το καπάκι/
ντουί C γυρίζοντάς το δεξιόστροφα και
ασφαλίζοντας το σωστά. Μοντάρετε
το πορτάκι B και βιδώστε τις διατάξεις
ασφάλισης A.Πλευρικά
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒επάνω στο διάφανο τμήμα A εικ.
84 πιέστε την ασφάλεια στήριξης B, και
στη συνέχεια βγάλτε το σύνολο προς
τα έξω
❒γυρίστε αριστερόστροφα το ντουί C
εικ. 84, βγάλτε το λαμπτήρα D και
αντικαταστήστε τον
❒μοντάρετε το ντουί C εικ. 84 μέσα
στο τζαμάκι περιστρέφοντάς το
δεξιόστροφα και μοντάρετε το σύνολο
επιβεβαιώνοντας το κλικ ασφάλισης
της εσωτερικής ασφάλειας στήριξης Β.
80F1E0150
A
A
B
81F1E0621
82F1E0152
D
83F1E0153
107

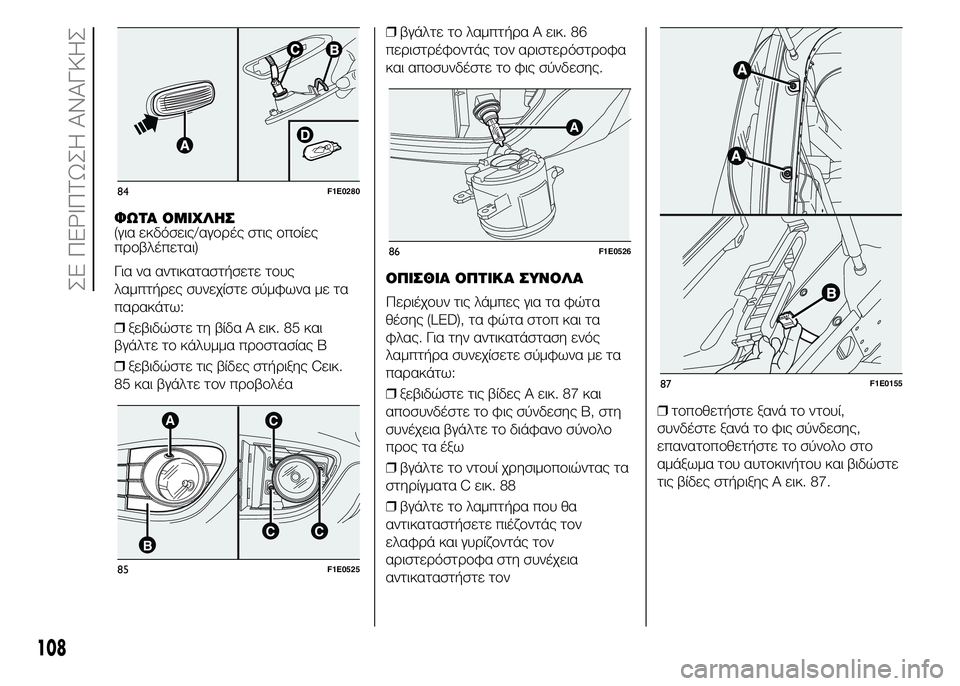

ΦΩΤΑ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒ξεβιδώστε τη βίδα A εικ. 85 και
βγάλτε το κάλυμμα προστασίας B
❒ξεβιδώστε τις βίδες στήριξης Cεικ.
85 και βγάλτε τον προβολέα❒βγάλτε το λαμπτήρα A εικ. 86
περιστρέφοντάς τον αριστερόστροφα
και αποσυνδέστε το φις σύνδεσης.
ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν τις λάμπες για τα φώτα
θέσης (LED), τα φώτα στοπ και τα
φλας. Για την αντικατάσταση ενός
λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒ξεβιδώστε τις βίδες A εικ. 87 και
αποσυνδέστε το φις σύνδεσης B, στη
συνέχεια βγάλτε το διάφανο σύνολο
προς τα έξω
❒βγάλτε το ντουί χρησιμοποιώντας τα
στηρίγματα C εικ. 88
❒βγάλτε το λαμπτήρα που θα
αντικαταστήσετε πιέζοντάς τον
ελαφρά και γυρίζοντάς τον
αριστερόστροφα στη συνέχεια
αντικαταστήστε τον❒τοποθετήστε ξανά το ντουί,
συνδέστε ξανά το φις σύνδεσης,
επανατοποθετήστε το σύνολο στο
αμάξωμα του αυτοκινήτου και βιδώστε
τις βίδες στήριξης Α εικ. 87.
84F1E0280
AC
BCC
85F1E0525
A
86F1E0526
87F1E0155
108
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
