FIAT PUNTO 2019 Drift- och underhållshandbok (in Swedish)

127
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDEN
ç

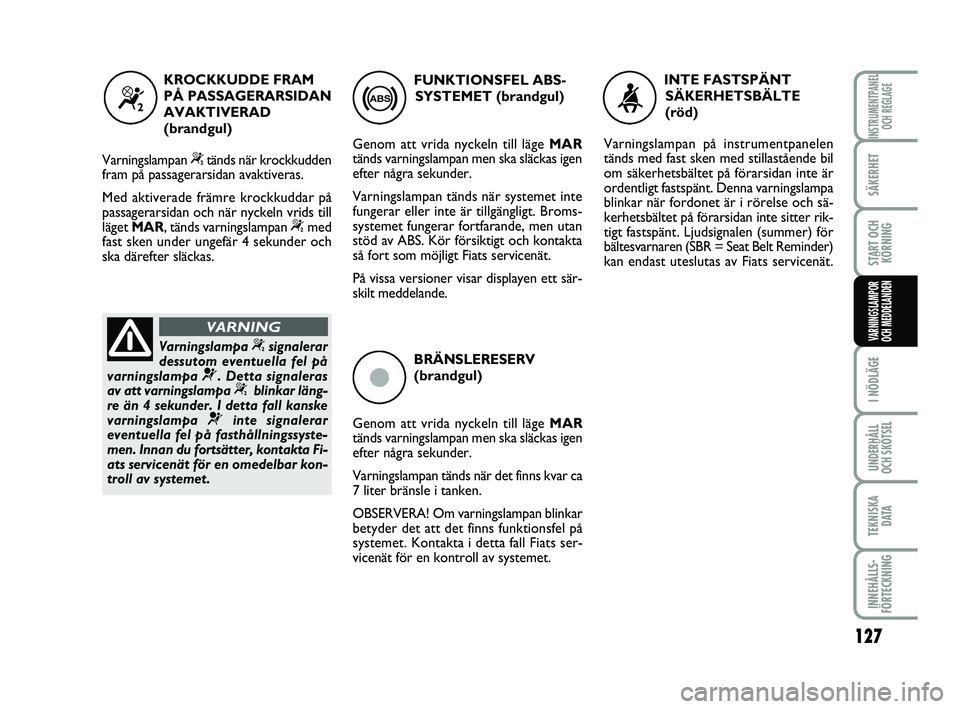

BRÄNSLERESERV
(brandgul)
Genom att vrida nyckeln till läge MAR
tänds varningslampan men ska släckas igen
efter några sekunder.
Varningslampan tänds när det finns kvar ca
7 liter bränsle i tanken.
OBSERVERA! Om varningslampan blinkar
betyder det att det finns funktionsfel på
systemet. Kontakta i detta fall Fiats ser-
vicenät för en kontroll av systemet. FUNKTIONSFEL ABS-
SYSTEMET (brandgul)
Genom att vrida nyckeln till läge MAR
tänds varningslampan men ska släckas igen
efter några sekunder.
Varningslampan tänds när systemet inte
fungerar eller inte är tillgängligt. Broms-
systemet fungerar fortfarande, men utan
stöd av ABS. Kör försiktigt och kontakta
så fort som möjligt Fiats servicenät.
På vissa versioner visar displayen ett sär-
skilt meddelande.
>“
Varningslampa “signalerar
dessutom eventuella fel på
varningslampa
¬. Detta signaleras
av att varningslampa “blinkar läng-
re än 4 sekunder. I detta fall kanske
varningslampa
¬inte signalerar
eventuella fel på fasthållningssyste-
men. Innan du fortsätter, kontakta Fi-
ats servicenät för en omedelbar kon-
troll av systemet.
VARNING
INTE FASTSPÄNT
SÄKERHETSBÄLTE
(röd)
Varningslampan på instrumentpanelen
tänds med fast sken med stillastående bil
om säkerhetsbältet på förarsidan inte är
ordentligt fastspänt. Denna varningslampa
blinkar när fordonet är i rörelse och sä-
kerhetsbältet på förarsidan inte sitter rik-
tigt fastspänt. Ljudsignalen (summer) för
bältesvarnaren (SBR = Seat Belt Reminder)
kan endast uteslutas av Fiats servicenät.
<
KROCKKUDDE FRAM
PÅ PASSAGERARSIDAN
AVAKTIVERAD
(brandgul)
Varningslampan
“tänds när krockkudden
fram på passagerarsidan avaktiveras.
Med aktiverade främre krockkuddar på
passagerarsidan och när nyckeln vrids till
läget MAR, tänds varningslampan
“med
fast sken under ungefär 4 sekunder och
ska därefter släckas.
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 127

128
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDEN

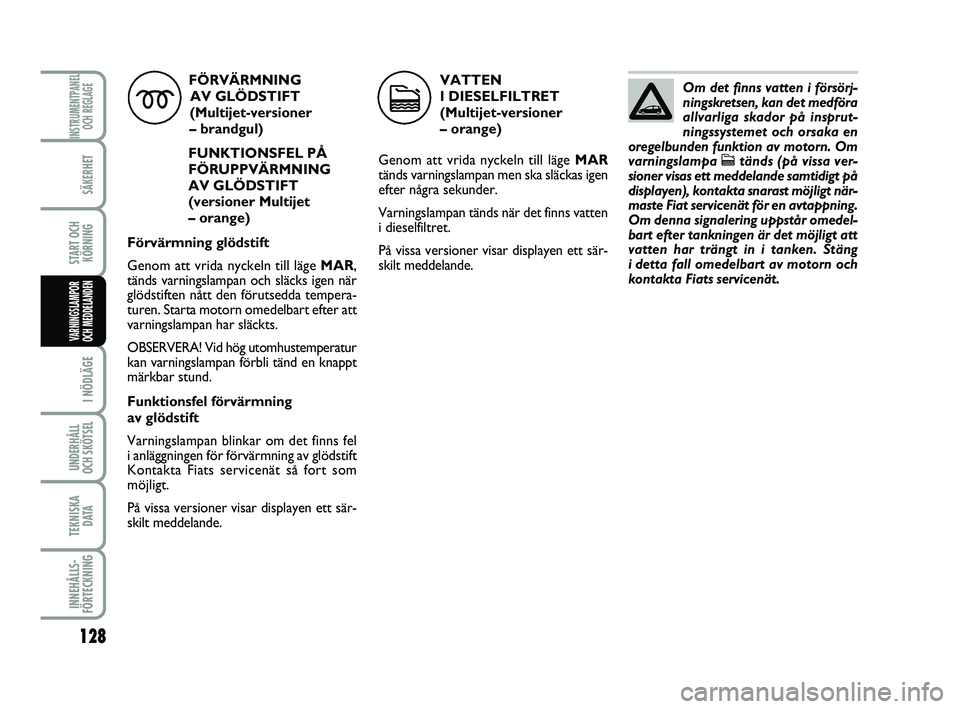

FÖRVÄRMNING
AV GLÖDSTIFT
(Multijet-versioner
– brandgul)
FUNKTIONSFEL PÅ
FÖRUPPVÄRMNING
AV GLÖDSTIFT
(versioner Multijet
– orange)
Förvärmning glödstift
Genom att vrida nyckeln till läge MAR,
tänds varningslampan och släcks igen när
glödstiften nått den förutsedda tempera-
turen. Starta motorn omedelbart efter att
varningslampan har släckts.
OBSERVERA! Vid hög utomhustemperatur
kan varningslampan förbli tänd en knappt
märkbar stund.
Funktionsfel förvärmning
av glödstift
Varningslampan blinkar om det finns fel
i anläggningen för förvärmning av glödstift
Kontakta Fiats servicenät så fort som
möjligt.
På vissa versioner visar displayen ett sär-
skilt meddelande.
m
VATTEN
I DIESELFILTRET
(Multijet-versioner
– orange)
Genom att vrida nyckeln till läge MAR
tänds varningslampan men ska släckas igen
efter några sekunder.
Varningslampan tänds när det finns vatten
i dieselfiltret.
På vissa versioner visar displayen ett sär-
skilt meddelande.
c
Om det finns vatten i försörj-
ningskretsen, kan det medföra
allvarliga skador på insprut-
ningssystemet och orsaka en
oregelbunden funktion av motorn. Om
varningslampa
ctänds (på vissa ver-
sioner visas ett meddelande samtidigt på
displayen), kontakta snarast möjligt när-
maste Fiat servicenät för en avtappning.
Om denna signalering uppstår omedel-
bart efter tankningen är det möjligt att
vatten har trängt in i tanken. Stäng
i detta fall omedelbart av motorn och
kontakta Fiats servicenät.
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 128

129
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDEN

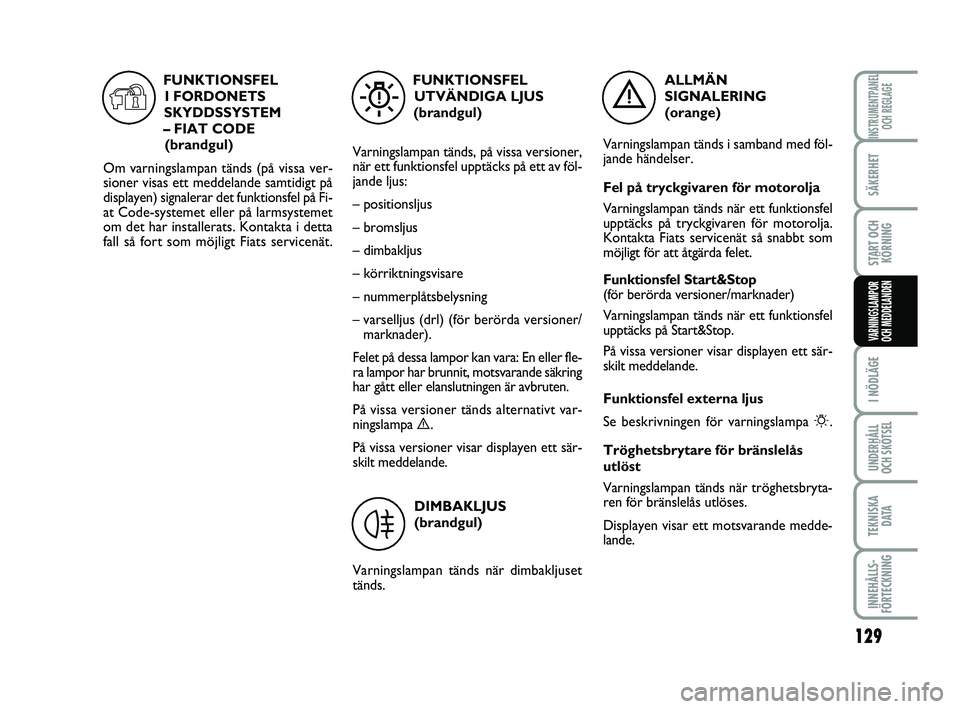

ALLMÄN
SIGNALERING
(orange)
Varningslampan tänds i samband med föl-
jande händelser.
Fel på tryckgivaren för motorolja
Varningslampan tänds när ett funktionsfel
upptäcks på tryckgivaren för motorolja.
Kontakta Fiats servicenät så snabbt som
möjligt för att åtgärda felet.
Funktionsfel Start&Stop
(för berörda versioner/marknader)
Varningslampan tänds när ett funktionsfel
upptäcks på Start&Stop.
På vissa versioner visar displayen ett sär-
skilt meddelande.
Funktionsfel externa ljus
Se beskrivningen för varningslampa
6.
Tröghetsbrytare för bränslelås
utlöst
Varningslampan tänds när tröghetsbryta-
ren för bränslelås utlöses.
Displayen visar ett motsvarande medde-
lande.
è
FUNKTIONSFEL UTVÄNDIGA LJUS
(brandgul)
Varningslampan tänds, på vissa versioner,
när ett funktionsfel upptäcks på ett av föl-
jande ljus:
– positionsljus
– bromsljus
– dimbakljus
– körriktningsvisare
– nummerplåtsbelysning
– varselljus (drl) (för berörda versioner/ marknader).
Felet på dessa lampor kan vara: En eller fle-
ra lampor har brunnit, motsvarande säkring
har gått eller elanslut ningen är avbruten.
På vissa versioner tänds alternativt var-
ningslampa è.
På vissa versioner visar displayen ett sär-
skilt meddelande.
W
DIMBAKLJUS
(brandgul)
Varningslampan tänds när dimbakljuset
tänds.
4
FUNKTIONSFEL I FORDONETS
SKYDDSSYSTEM
– FIAT CODE (brandgul)
Om varningslampan tänds (på vissa ver-
sioner visas ett meddelande samtidigt på
displayen) signalerar det funktionsfel på Fi-
at Code-systemet eller på larmsystemet
om det har installerats. Kontakta i detta
fall så fort som möjligt Fiats servicenät.
Y
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 129

130
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDENFUNKTIONSFEL PÅ

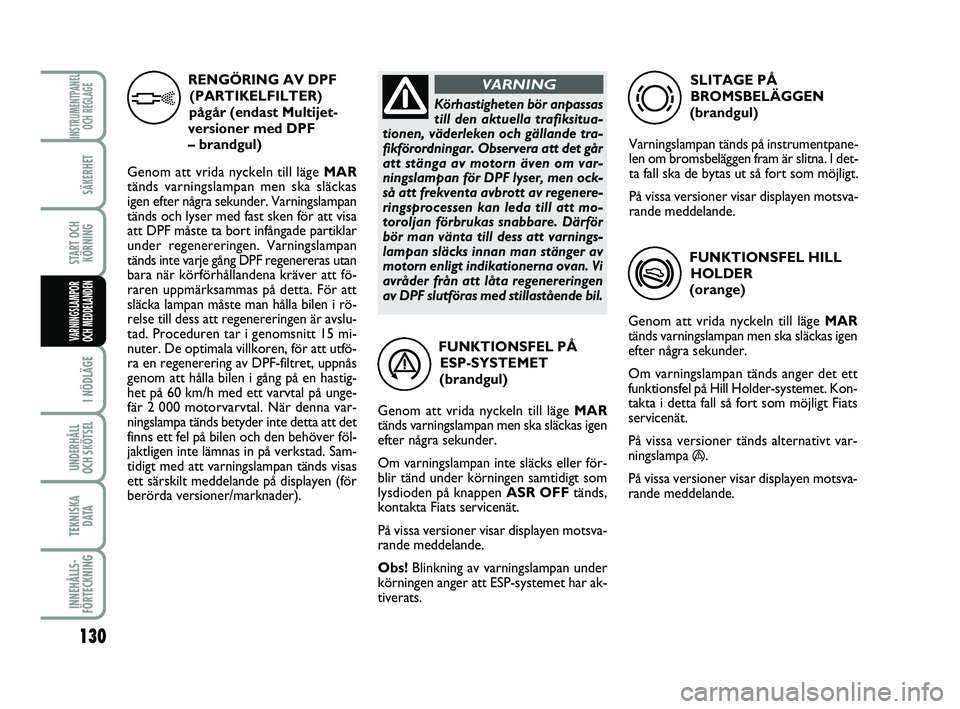

ESP-SYSTEMET
(brandgul)
Genom att vrida nyckeln till läge MAR
tänds varningslampan men ska släckas igen
efter några sekunder.
Om varningslampan inte släcks eller för-
blir tänd under körningen samtidigt som
lysdioden på knappen ASR OFFtänds,
kontakta Fiats servicenät.
På vissa versioner visar displayen motsva-
rande meddelande.
Obs! Blinkning av varningslampan under
körningen anger att ESP-systemet har ak-
tiverats.
á
FUNKTIONSFEL HILL
HOLDER
(orange)
Genom att vrida nyckeln till läge MAR
tänds varningslampan men ska släckas igen
efter några sekunder.
Om varningslampan tänds anger det ett
funktionsfel på Hill Holder-systemet. Kon-
takta i detta fall så fort som möjligt Fiats
servicenät.
På vissa versioner tänds alternativt var-
ningslampa
á.
På vissa versioner visar displayen motsva-
rande meddelande.
*
SLITAGE PÅ
BROMSBELÄGGEN
(brandgul)
Varningslampan tänds på instrumentpane-
len om bromsbeläggen fram är slitna. I det-
ta fall ska de bytas ut så fort som möjligt.
På vissa versioner visar displayen motsva-
rande meddelande.
d
RENGÖRING AV DPF (PARTIKELFILTER)
pågår (endast Multijet-
versioner med DPF
– brandgul)
Genom att vrida nyckeln till läge MAR
tänds varningslampan men ska släckas
igen efter några sekunder. Varningslampan
tänds och lyser med fast sken för att visa
att DPF måste ta bort infångade partiklar
under regenereringen. Varningslampan
tänds inte varje gång DPF regenereras utan
bara när körförhållandena kräver att fö-
raren uppmärksammas på detta. För att
släcka lampan måste man hålla bilen i rö-
relse till dess att regenereringen är avslu-
tad. Proceduren tar i genomsnitt 15 mi-
nuter. De optimala villkoren, för att utfö-
ra en regenerering av DPF-filtret, uppnås
genom att hålla bilen i gång på en hastig-
het på 60 km/h med ett varvtal på unge-
fär 2 000 motorvarvtal. När denna var-
ningslampa tänds betyder inte detta att det
finns ett fel på bilen och den behöver föl-
jaktligen inte lämnas in på verkstad. Sam-
tidigt med att varningslampan tänds visas
ett särskilt meddelande på displayen (för
berörda versioner/marknader).
hKörhastigheten bör anpassas
till den aktuella trafiksitua-
tionen, väderleken och gällande tra-
fikförordningar. Observera att det går
att stänga av motorn även om var-
ningslampan för DPF lyser, men ock-
så att frekventa avbrott av regenere-
ringsprocessen kan leda till att mo-
toroljan förbrukas snabbare. Därför
bör man vänta till dess att varnings-
lampan släcks innan man stänger av
motorn enligt indikationerna ovan. Vi
avråder från att låta regenereringen
av DPF slutföras med stillastående bil.
VARNING
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 130

131
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDEN

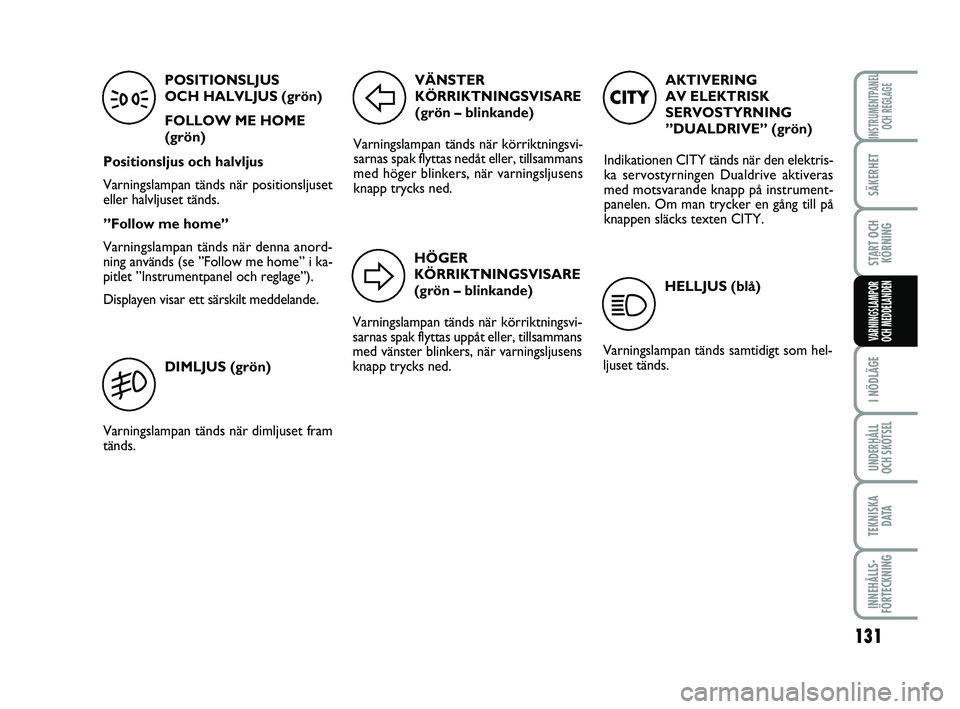

AKTIVERING
AV ELEKTRISK
SERVOSTYRNING
”DUALDRIVE” (grön)
Indikationen CITY tänds när den elektris-
ka servostyrningen Dualdrive aktiveras
med motsvarande knapp på instrument-
panelen. Om man trycker en gång till på
knappen släcks texten CITY.
CITY
HELLJUS (blå)
Varningslampan tänds samtidigt som hel-
ljuset tänds.
1
DIMLJUS (grön)
Varningslampan tänds när dimljuset fram
tänds.
5
VÄNSTER
KÖRRIKTNINGSVISARE
(grön – blinkande)
Varningslampan tänds när körriktningsvi-
sarnas spak flyttas nedåt eller, tillsammans
med höger blinkers, när varningsljusens
knapp trycks ned.
F
HÖGER
KÖRRIKTNINGSVISARE
(grön – blinkande)
Varningslampan tänds när körriktningsvi-
sarnas spak flyttas uppåt eller, tillsammans
med vänster blinkers, när varningsljusens
knapp trycks ned.
D
POSITIONSLJUS
OCH HALVLJUS (grön)
FOLLOW ME HOME
(grön)
Positionsljus och halvljus
Varningslampan tänds när positionsljuset
eller halvljuset tänds.
”Follow me home”
Varningslampan tänds när denna anord-
ning används (se ”Follow me home” i ka-
pitlet ”Instrumentpanel och reglage”).
Displayen visar ett särskilt meddelande.
3
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 131

132
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDEN

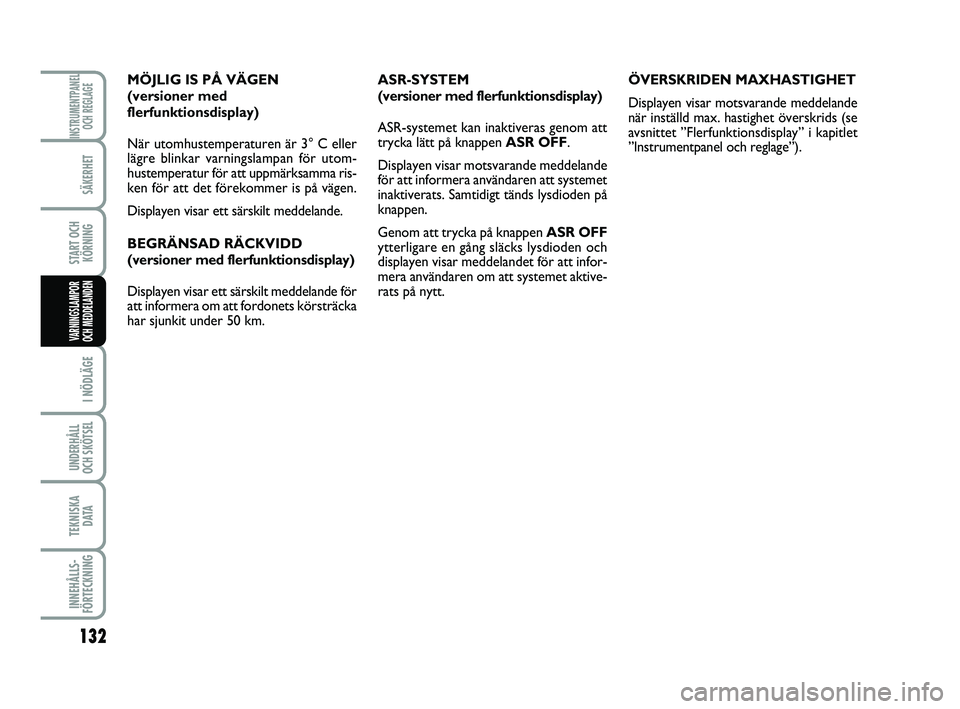

ASR-SYSTEM
(versioner med flerfunktionsdisplay)
ASR-systemet kan inaktiveras genom att
trycka lätt på knappen ASR OFF.
Displayen visar motsvarande meddelande
för att informera användaren att systemet
inaktiverats. Samtidigt tänds lysdioden på
knappen.
Genom att trycka på knappen ASR OFF
ytterligare en gång släcks lysdioden och
displayen visar meddelandet för att infor-
mera användaren om att systemet aktive-
rats på nytt.
MÖJLIG IS PÅ VÄGEN
(versioner med
flerfunktionsdisplay)
När utomhustemperaturen är 3° C eller
lägre blinkar varningslampan för utom-
hustemperatur för att uppmärksamma ris-
ken för att det förekommer is på vägen.
Displayen visar ett särskilt meddelande.
BEGRÄNSAD RÄCKVIDD
(versioner med flerfunktionsdisplay)
Displayen visar ett särskilt meddelande för
att informera om att fordonets körsträcka
har sjunkit under 50 km. ÖVERSKRIDEN MAXHASTIGHET
Displayen visar motsvarande meddelande
när inställd max. hastighet överskrids (se
avsnittet ”Flerfunktionsdisplay” i kapitlet
”Instrumentpanel och reglage”).
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 132

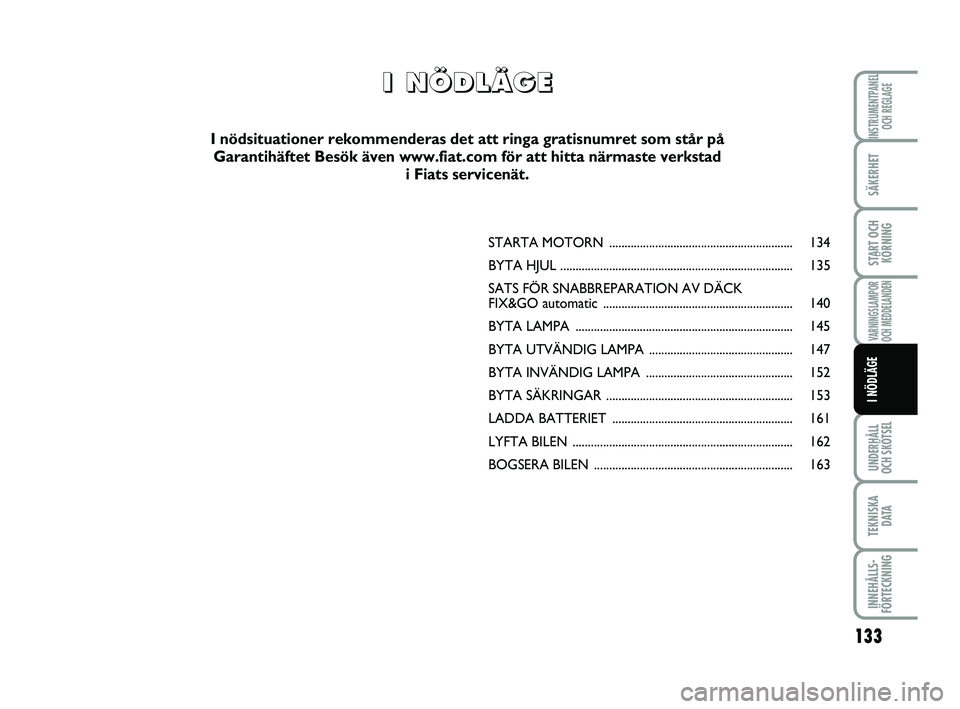

133
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE
STARTA MOTORN ............................................................ 134
BYTA HJUL ........................................................................\
.... 135
SATS FÖR SNABBREPARATION AV DÄCK
FIX&GO automatic .............................................................. 140
BYTA LA MPA .......................................................................\
145
BYTA UTVÄNDIG LAMPA ............................................... 147
BYTA INVÄN DIG LAMPA ................................................ 152
BYTA SÄKRI NGAR ............................................................. 153
LADDA BATTERIET ........................................................... 161
LYFTA BILEN .......................................................................\
. 162
BOGSERA BILEN ................................................................. 163
I
I


N
N
Ö
Ö
D
D
L
L
Ä
Ä
G
G
E
E
I nödsituationer rekommenderas det att ringa gratisnumret som står\
på
Garantihäftet Besök även www.fiat.com för att hitta närma\
ste verkstad i Fiats servicenät.
133-164 PUNTO POP 1ed SV 26/03/14 11:45 Pagina 133

134
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE
STARTA MOTORN
NÖDSTART
Om varningslampan
Ypå instrument-
panelen förblir tänd med fast sken, kon-
takta omedelbart Fiats servicenät.
STARTA MED EXTRABATTERI
fig. 1
Om batteriet är urladdat går det att star-
ta motorn med ett annat batteri med sam-
ma kapacitet eller något högre i förhållande
till det urladdade. För att starta gör man så här:
❒Koppla pluspolerna (markering +
vid
polen) på de två batterierna med en
lämplig kabel.
❒Koppla minuspolen (− ) med en andra
kabel på det extra batteriet med en jord-
punkt
Epå motorn eller på växellådan på
bilen som ska startas.
❒Starta motorn.
❒När motorn har startat, avlägsna ka- blarna genom att utföra ovanstående
procedur i omvänd ordning.
Om motorn inte startar efter några för-
sök, fortsätt inte i onödan utan kontakta
Fiats servicenät. VARNING! Koppla inte de två batterier-
nas minuspoler direkt. En gnista kan tän-
da gasen som kan komma ut ur batteriet.
Om det extra batteriet sitter i en annan
bil ska man undvika kontakt med metall-
delar mellan de två batterierna.
VARNING! Vid start med extra batteri på
bilar med Start&Stop-system, se avsnittet
”Start&Stop-system” i kapitlet ”Lär kän-
na din bil”.
Denna startprocedur skall ut-
föras av specialiserad perso-
nal eftersom en felaktig manöver kan
orsaka elektriska stötar av väsentlig
kraft. Utöver detta är vätskan i bat-
teriet giftig och frätande. Undvik kon-
takt med hud och ögon. Vi rekom-
menderar att man inte kommer nära
batteriet med öppna lågor eller tända
cigaretter och att inte skapa gnistor.
VARNING
fig. 1F0M0659m
133-164 PUNTO POP 1ed SV 26/03/14 11:45 Pagina 134

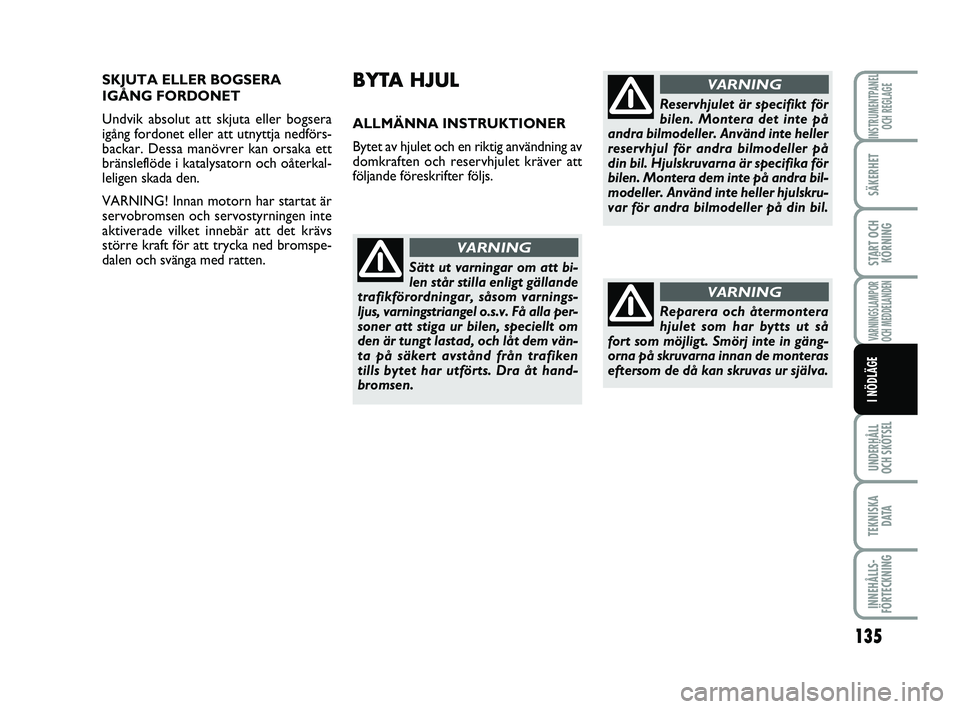

135
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE
BYTA HJUL
ALLMÄNNA INSTRUKTIONER
Bytet av hjulet och en riktig användning av
domkraften och reservhjulet kräver att
följande föreskrifter följs.
Sätt ut varningar om att bi-
len står stilla enligt gällande
trafikförordningar, såsom varnings-
ljus, varningstriangel o.s.v. Få alla per-
soner att stiga ur bilen, speciellt om
den är tungt lastad, och låt dem vän-
ta på säkert avstånd från trafiken
tills bytet har utförts. Dra åt hand-
bromsen.
VARNING
Reservhjulet är specifikt för
bilen. Montera det inte på
andra bilmodeller. Använd inte heller
reservhjul för andra bilmodeller på
din bil. Hjulskruvarna är specifika för
bilen. Montera dem inte på andra bil-
modeller. Använd inte heller hjulskru-
var för andra bilmodeller på din bil.
VARNING
Reparera och återmontera
hjulet som har bytts ut så
fort som möjligt. Smörj inte in gäng-
orna på skruvarna innan de monteras
eftersom de då kan skruvas ur själva.
VARNING
SKJUTA ELLER BOGSERA
IGÅNG FORDONET
Undvik absolut att skjuta eller bogsera
igång fordonet eller att utnyttja nedförs-
backar. Dessa manövrer kan orsaka ett
bränsleflöde i katalysatorn och oåterkal-
leligen skada den.
VARNING! Innan motorn har startat är
servobromsen och servostyrningen inte
aktiverade vilket innebär att det krävs
större kraft för att trycka ned bromspe-
dalen och svänga med ratten.
133-164 PUNTO POP 1ed SV 26/03/14 11:45 Pagina 135

136
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE

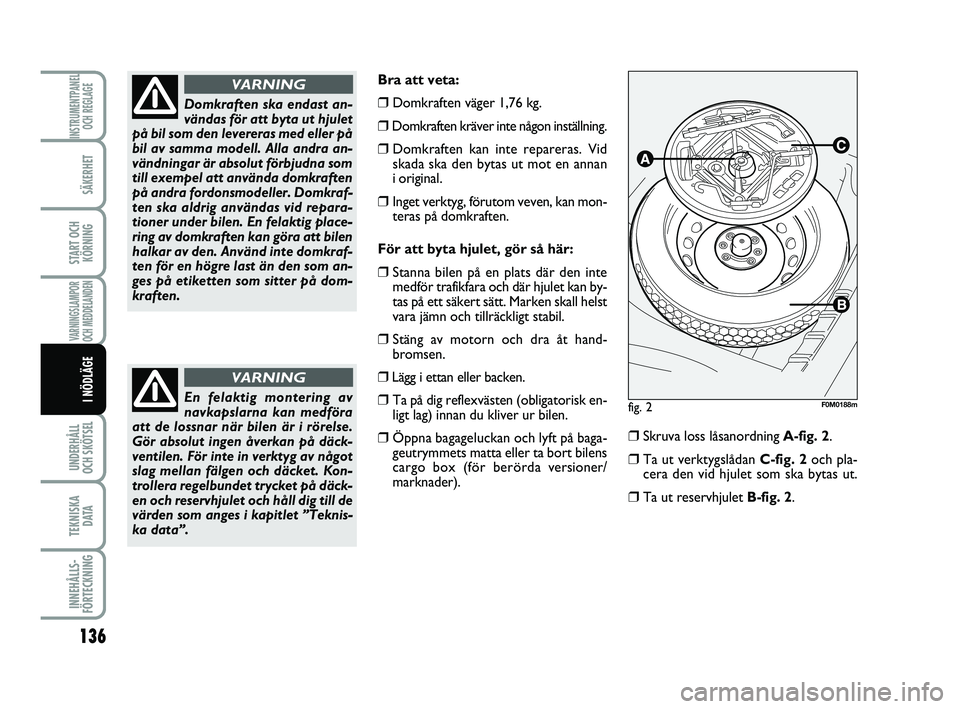

❒Skruva loss låsanordning A-fig. 2.
❒Ta ut verktygslådan C-fig. 2 och pla-
cera den vid hjulet som ska bytas ut.
❒Ta ut reservhjulet B-fig. 2.
Bra att veta:
❒Domkraften väger 1,76 kg.
❒Domkraften kräver inte någon inställning.
❒Domkraften kan inte repareras. Vid
skada ska den bytas ut mot en annan
i original.
❒Inget verktyg, förutom veven, kan mon-teras på domkraften.
För att byta hjulet, gör så här:
❒Stanna bilen på en plats där den inte medför trafikfara och där hjulet kan by-
tas på ett säkert sätt. Marken skall helst
vara jämn och tillräckligt stabil.
❒Stäng av motorn och dra åt hand-bromsen.
❒Lägg i ettan eller backen.
❒Ta på dig reflexvästen (obligatorisk en-ligt lag) innan du kliver ur bilen.
❒Öppna bagageluckan och lyft på baga-
geutrymmets matta eller ta bort bilens
cargo box (för berörda versioner/
marknader).
Domkraften ska endast an-
vändas för att byta ut hjulet
på bil som den levereras med eller på
bil av samma modell. Alla andra an-
vändningar är absolut förbjudna som
till exempel att använda domkraften
på andra fordonsmodeller. Domkraf-
ten ska aldrig användas vid repara-
tioner under bilen. En felaktig place-
ring av domkraften kan göra att bilen
halkar av den. Använd inte domkraf-
ten för en högre last än den som an-
ges på etiketten som sitter på dom-
kraften.
VARNING
En felaktig montering av
navkapslarna kan medföra
att de lossnar när bilen är i rörelse.
Gör absolut ingen åverkan på däck-
ventilen. För inte in verktyg av något
slag mellan fälgen och däcket. Kon-
trollera regelbundet trycket på däck-
en och reservhjulet och håll dig till de
värden som anges i kapitlet ”Teknis-
ka data”.
VARNING
fig. 2F0M0188m
133-164 PUNTO POP 1ed SV 26/03/14 11:45 Pagina 136
