INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE
BYTA UTVÄNDIG
LAMPA
För typ av lampa och motsvarande effekt,
se föregående avsnitt ”Byte av en lampa”.
LAMPGRUPPER FRAM fig. 16
Lampgrupperna fram omfattar position-
sljus, halvljus, helljus och körriktningsvisa-
re.
Fördelningen av lamporna i strålkasta-
renheten är följande:
APositionsljus.
B Varselljus.
C Körriktningsvisare (blinkers).
D Helljus/halvljus.
VARNING! Bytet av lamporna för posi-
tionsljus fram, helljus och halvljus kan utfö-
ras via motsvarande lucka (se avsnittet
”Körriktningsvisare” i detta kapitel). POSITIONSLJUS fig. 17
För att byta lampa gör man så här:
❒Ta bort gummihättan genom att dra i
tungan.
❒Tryck på flikarna B och dra ut lamphål-
laren.
❒Dra ut lampan Coch byt ut den.
❒Sätt tillbaka lamphållaren och gummi-
pluggen och kontrollera att de sitter fa-
st ordentligt.
fig. 16F0M0630mfig. 17F0M0631m
133-164 PUNTO POP 1ed SV 26/03/14 11:45 Pagina 147

148
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE
VARSELLJUS (DRL)
För att byta lampa gör man så här::
❒Vrid lamphållaren moturs A-fig. 18 ochdra ut den.
❒Ta bort lampan B genom att trycka in
den lätt och vrida den moturs.
❒Sätt tillbaka lamphållaren och vrid den medurs tills den snäpper fast. HELLJUS/HALVLJUS fig. 19
För att byta lampa gör man så här:
❒Ta bort gummipluggen.
❒Koppla från det elektriska kontaktdo-
net i mitten B-fig. 19 och haka loss
lamphållarens fjäder.
❒Ta bort lampan Aoch byt ut den.
❒Montera den nya lampan och passa in
metalldelens form i räfflorna på strålka-
staren.
❒Haka åter fast lamphållarens fjäder ochåteranslut det elektriska kontaktdonet.
❒Sätt tillbaka pluggen och kontrollera attden sitter fast ordentligt.
KÖRRIKTNINGSVISARE
Fram fig. 20
För att byta lampa gör man så här:
❒Vrid höger/vänster hjul inåt.
❒Skruva loss låsanordningarna A-fig. 20
och dra sedan ut luckan B.
fig. 18F0M0632mfig. 19F0M0633mfig. 20F0M0634m
133-164 PUNTO POP 1ed SV 26/03/14 11:45 Pagina 148

149
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE

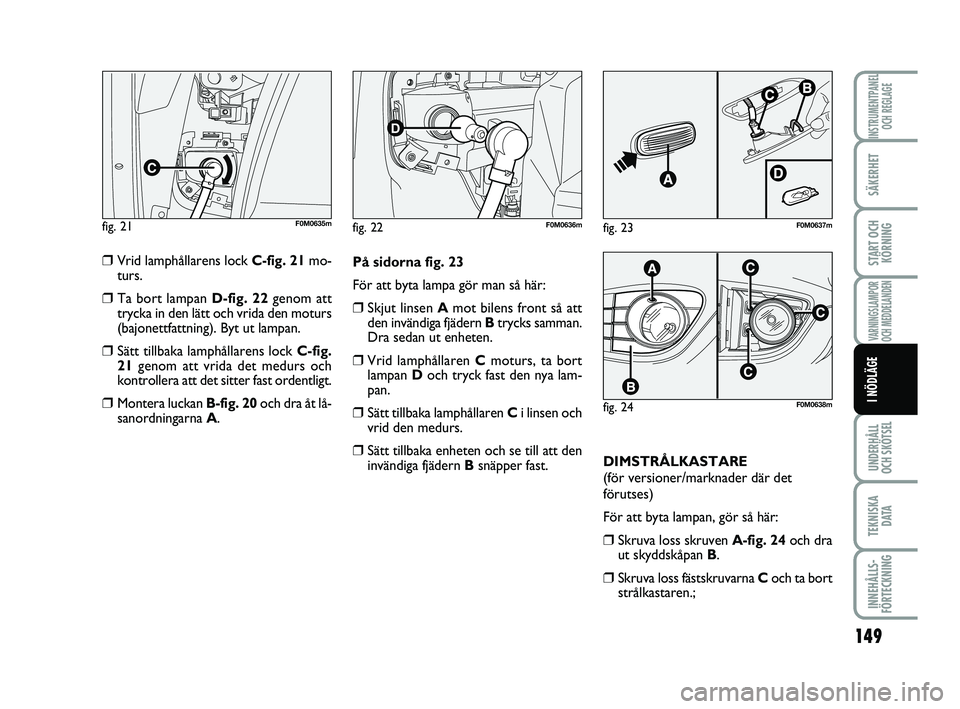

❒Vrid lamphållarens lock C-fig. 21mo-
turs.
❒Ta bort lampan D-fig. 22 genom att
trycka in den lätt och vrida den moturs
(bajonettfattning). Byt ut lampan.
❒Sätt tillbaka lamphållarens lock C-fig.
21 genom att vrida det medurs och
kontrollera att det sitter fast ordentligt.
❒Montera luckan B-fig. 20 och dra åt lå-
sanordningarna A. På sidorna fig. 23
För att byta lampa gör man så här:
❒Skjut linsen A
mot bilens front så att
den invändiga fjädern B trycks samman.
Dra sedan ut enheten.
❒Vrid lamphållaren C moturs, ta bort
lampan Doch tryck fast den nya lam-
pan.
❒Sätt tillbaka lamphållaren C i linsen och
vrid den medurs.
❒Sätt tillbaka enheten och se till att den
invändiga fjädern B snäpper fast.
fig. 22F0M0636mfig. 21F0M0635m
fig. 24F0M0638m
fig. 23F0M0637m
DIMSTRÅLKASTARE
(för versioner/marknader där det
förutses)
För att byta lampan, gör så här:
❒Skruva loss skruven A-fig. 24och dra
ut skyddskåpan B.
❒Skruva loss fästskruvarna C och ta bort
strålkastaren.;
133-164 PUNTO POP 1ed SV 26/03/14 11:45 Pagina 149

150
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE

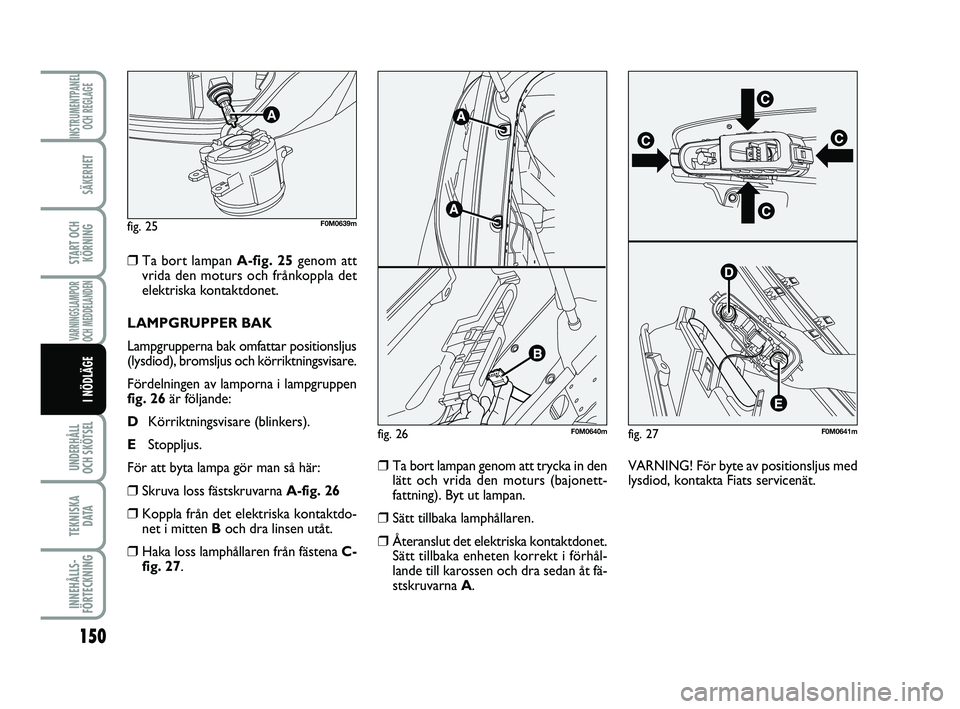

❒Ta bort lampan A-fig. 25 genom att
vrida den moturs och frånkoppla det
elektriska kontaktdonet.
LAMPGRUPPER BAK
Lampgrupperna bak omfattar positionsljus
(lysdiod), bromsljus och körriktningsvisare.
Fördelningen av lamporna i lampgruppen
fig. 26 är följande:
D Körriktningsvisare (blinkers).
E Stoppljus.
För att byta lampa gör man så här:
❒Skruva loss fästskruvarna A-fig. 26
❒Koppla från det elektriska kontaktdo-
net i mitten B och dra linsen utåt.
❒Haka loss lamphållaren från fästena C-
fig. 27 .
❒Ta bort lampan genom att trycka in den
lätt och vrida den moturs (bajonett-
fattning). Byt ut lampan.
❒Sätt tillbaka lamphållaren.
❒Återanslut det elektriska kontaktdonet.Sätt tillbaka enheten korrekt i förhål-
lande till karossen och dra sedan åt fä-
stskruvarna A. VARNING! För byte av positionsljus med
lysdiod, kontakta Fiats servicenät.
fig. 25
A
F0M0639m
fig. 26F0M0640mfig. 27F0M0641m
133-164 PUNTO POP 1ed SV 26/03/14 11:45 Pagina 150

151
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE

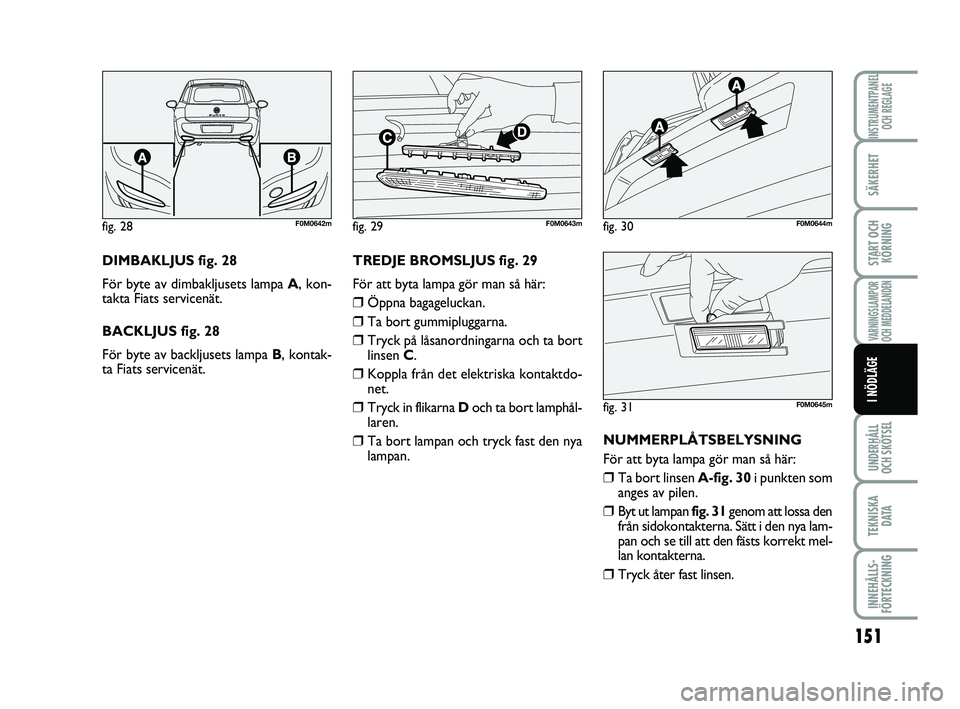

DIMBAKLJUS fig. 28
För byte av dimbakljusets lampa A, kon-
takta Fiats servicenät.
BACKLJUS fig. 28
För byte av backljusets lampa B , kontak-
ta Fiats servicenät.
fig. 28F0M0642m
TREDJE BROMSLJUS fig. 29
För att byta lampa gör man så här:
❒Öppna bagageluckan.
❒Ta bort gummipluggarna.
❒Tryck på låsanordningarna och ta bort linsen C.
❒Koppla från det elektriska kontaktdo-
net.
❒Tryck in flikarna D och ta bort lamphål-
laren.
❒Ta bort lampan och tryck fast den nya lampan.
fig. 29F0M0643m
NUMMERPLÅTSBELYSNING
För att byta lampa gör man så här:
❒Ta bort linsen A-fig. 30 i punkten som
anges av pilen.
❒Byt ut lampan fig. 31genom att lossa den
från sidokontakterna. Sätt i den nya lam-
pan och se till att den fästs korrekt mel-
lan kontakterna.
❒Tryck åter fast linsen.
fig. 30F0M0644m
fig. 31F0M0645m
133-164 PUNTO POP 1ed SV 26/03/14 11:45 Pagina 151

152
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE

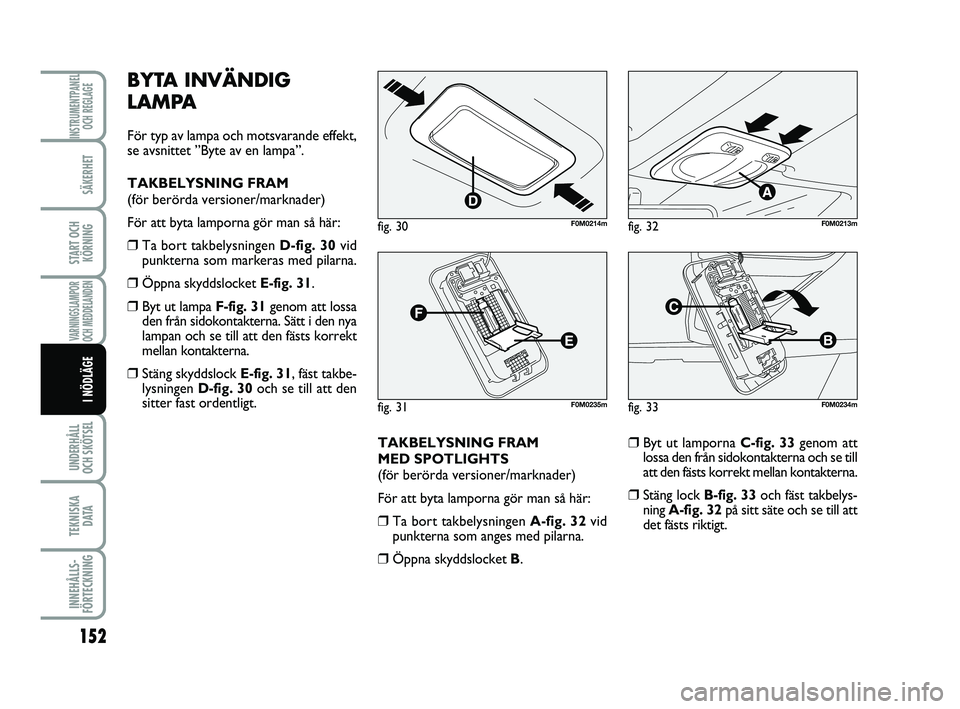

BYTA INVÄNDIG
LAMPA
För typ av lampa och motsvarande effekt,
se avsnittet ”Byte av en lampa”.
TAKBELYSNING FRAM
(för berörda versioner/marknader)
För att byta lamporna gör man så här:
❒Ta bort takbelysningen D-fig. 30vid
punkterna som markeras med pilarna.
❒Öppna skyddslocket E-fig. 31.
❒Byt ut lampa F-fig. 31 genom att lossa
den från sidokontakterna. Sätt i den nya
lampan och se till att den fästs korrekt
mellan kontakterna.
❒Stäng skyddslock E-fig. 31 , fäst takbe-
lysningen D-fig. 30 och se till att den
sitter fast ordentligt.
TAKBELYSNING FRAM
MED SPOTLIGHTS
(för berörda versioner/marknader)
För att byta lamporna gör man så här:
❒Ta bort takbelysningen A-fig. 32vid
punkterna som anges med pilarna.
❒Öppna skyddslocket B.
❒Byt ut lamporna C-fig. 33 genom att
lossa den från sidokontakterna och se till
att den fästs korrekt mellan kontakterna.
❒Stäng lock B-fig. 33 och fäst takbelys-
ning A-fig. 32 på sitt säte och se till att
det fästs riktigt.
fig. 32F0M0213m
fig. 33F0M0234m
fig. 30F0M0214m
fig. 31F0M0235m
133-164 PUNTO POP 1ed SV 26/03/14 11:45 Pagina 152

153
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE

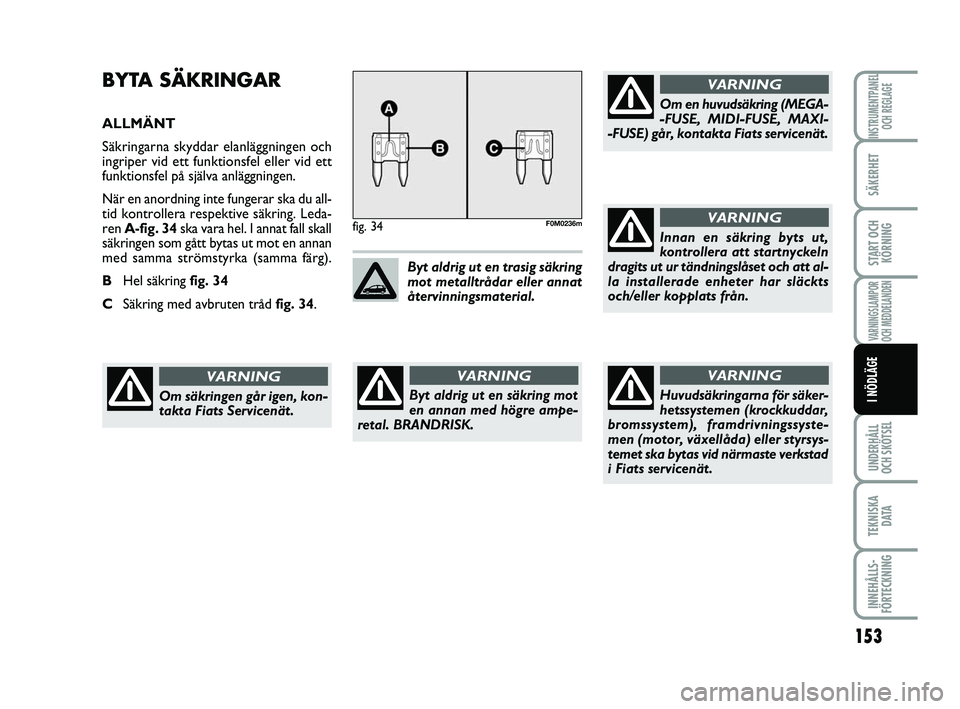

BYTA SÄKRINGAR
ALLMÄNT
Säkringarna skyddar elanläggningen och
ingriper vid ett funktionsfel eller vid ett
funktionsfel på själva anläggningen.
När en anordning inte fungerar ska du all-
tid kontrollera respektive säkring. Leda-
ren A-fig. 34 ska vara hel. I annat fall skall
säkringen som gått bytas ut mot en annan
med samma strömstyrka (samma färg).
B Hel säkring fig. 34
C Säkring med avbruten tråd fig. 34.
fig. 34F0M0236m
Byt aldrig ut en säkring mot
en annan med högre ampe-
retal. BRANDRISK.
VARNING
Byt aldrig ut en trasig säkring
mot metalltrådar eller annat
återvinningsmaterial.
Om en huvudsäkring (MEGA-
-FUSE, MIDI-FUSE, MAXI-
-FUSE) går, kontakta Fiats servic enät.
VARNING
Om säkringen går igen, kon-
takta Fiats Servicenät.
VARNING
Innan en säkring byts ut,
kontrollera att startnyckeln
dragits ut ur tändningslåset och att al-
la installerade enheter har släckts
och/eller kopplats från.
VARNING
Huvudsäkringarna för säker-
hetssystemen (krockkuddar,
bromssystem), framdrivningssyste-
men (motor, växellåda) eller styrsys-
temet ska bytas vid närmaste verkstad
i Fiats servicenät.
VARNING
133-164 PUNTO POP 1ed SV 26/03/14 11:45 Pagina 153

154
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE

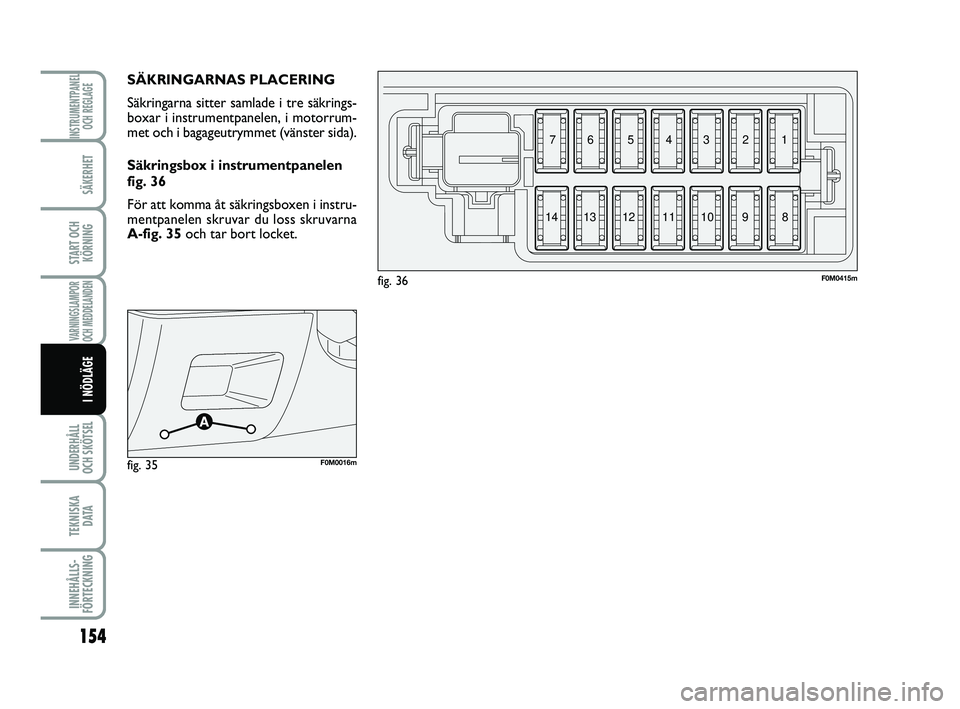

SÄKRINGARNAS PLACERING
Säkringarna sitter samlade i tre säkrings-
boxar i instrumentpanelen, i motorrum-
met och i bagageutrymmet (vänster sida).
Säkringsbox i instrumentpanelen
fig. 36
För att komma åt säkringsboxen i instru-
mentpanelen skruvar du loss skruvarna
A-fig. 35 och tar bort locket.
fig. 36F0M0415m
34567
89101112
1314 12
fig. 35F0M0016m
133-164 PUNTO POP 1ed SV 26/03/14 11:45 Pagina 154

155
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE

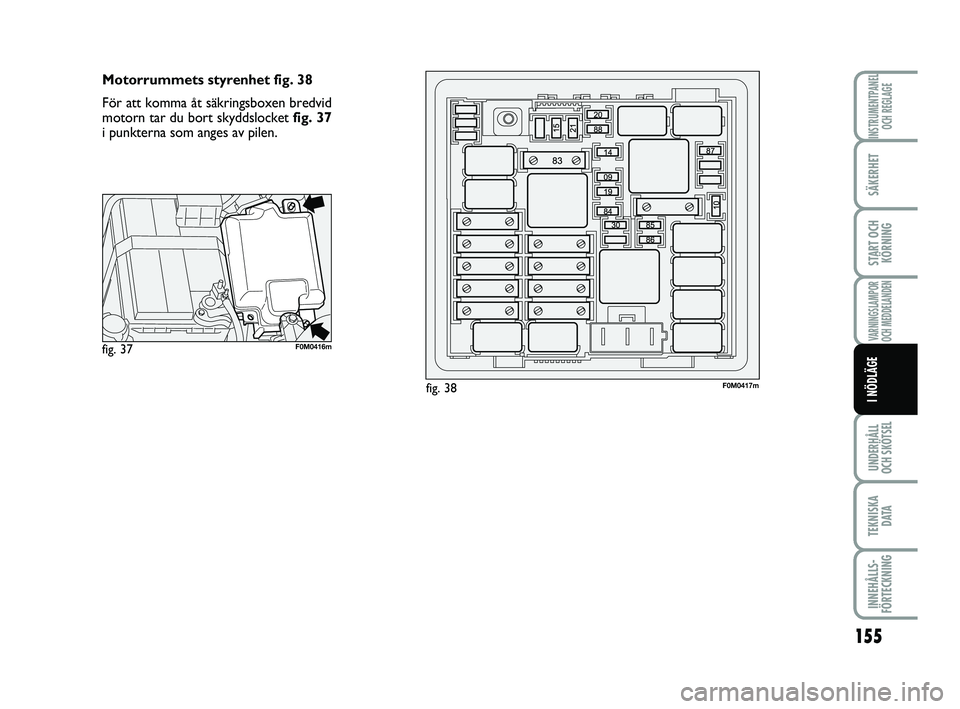

Motorrummets styrenhet fig. 38
För att komma åt säkringsboxen bredvid
motorn tar du bort skyddslocket fig. 37
i punkterna som anges av pilen.
fig. 38F0M0417m
fig. 37F0M0416m
133-164 PUNTO POP 1ed SV 26/03/14 11:45 Pagina 155

156
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
I NÖDLÄGE

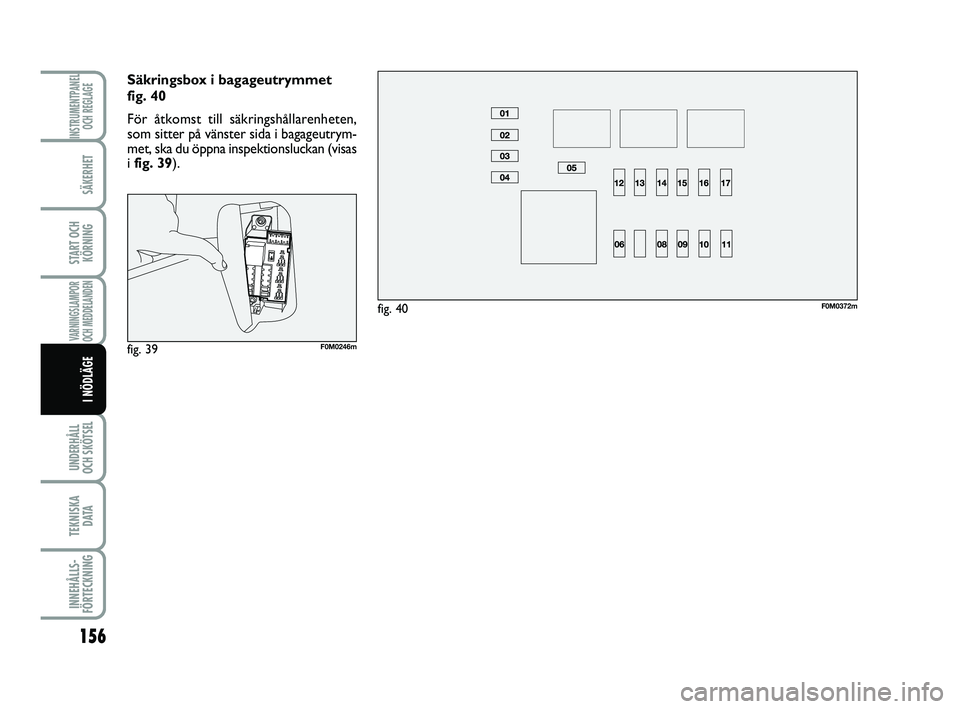

Säkringsbox i bagageutrymmet
fig. 40
För åtkomst till säkringshållarenheten,
som sitter på vänster sida i bagageutrym-
met, ska du öppna inspektionsluckan (visas
ifig. 39).
fig. 40F0M0372m
fig. 39F0M0246m
