dashboard FIAT PUNTO 2020 Instructieboek (in Dutch)

144
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
❒als een spanning van ten minste 1,8 barwordt gemeten, herstel dan de correc-
te bandenspanning (met draaiende mo-
tor en aangetrokken handrem) en rijdt
verder;
❒rijd zeer voorzichtig naar de dichtstbij-zijnde werkplaats van het Fiat Service-
netwerk.
ALLEEN VOOR HET
CONTROLEREN
EN HERSTELLEN
VAN DE SPANNING
De compressor kan ook worden gebruikt
voor het herstellen van de bandenspan-
ning. Maak de snelkoppeling los en verbind
de koppeling direct met het ventiel van de
band fig. 13; op deze manier wordt de
spuitbus niet met de compressor verbon-
den en wordt de afdichtvloeistof niet in de
band gespoten. PROCEDURE VOOR HET
VERVANGEN VAN DE SPUITBUS
Ga als volgt te werk voor het vervangen
van de spuitbus:
❒maak de koppeling
A-fig. 14los;
❒draai de te vervangen spuitbus linksom
en trek de spuitbus omhoog;
❒plaats de nieuwe spuitbus en draai despuitbus rechtsom;
❒sluit de koppeling Aaan op de spuitbus
en plaats de doorzichtige vulbuis Bin
het daarvoor bestemde vak.
U moet absoluut aangeven
dat de band is gerepareerd
met de snelle bandenreparatieset.
Overhandig de informatiefolder aan
het personeel dat de met de ban-
denreparatieset behandelde band
repareert.
ATTENTIE!
fig. 13F0M0365mfig. 14F0M0206m
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 144

145
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
GLOEILAMP
VERVANGEN
ALGEMENE AANWIJZINGEN
❒Als een lamp niet brandt, controleerdan eerst of de zekering niet doorge-
brand is, voordat u de lamp vervangt:
zie voor de plaats van de zekeringen de
paragraaf “Zekeringen vervangen” in dit
hoofdstuk;
❒controleer voordat u een lamp vervangtof de contacten niet zijn geoxideerd;
❒vervang een defecte lamp door eenexemplaar van hetzelfde type en ver-
mogen;
❒als u een gloeilamp in de koplamp hebtvervangen, controleer dan om veilig-
heidsredenen altijd of de afstelling nog
goed is. BELANGRIJK Aan de binnenzijde kan de
koplamp een beetje beslagen zijn: dit duidt
niet op een defect, maar is een natuurlijk
verschijnsel dat veroorzaakt wordt door
een lage temperatuur en de luchtvochtig-
heidsgraad, en verdwijnt snel als de kop-
lampen worden ingeschakeld. De aanwe-
zigheid van druppels aan de binnenzijde
van de koplamp duidt daarentegen op het
binnendringen van water: wendt u tot het
Fiat Servicenetwerk.
TYPEN GLOEILAMPEN
Op de auto zijn verschillende typen gloei-
lampen gemonteerd: A
Glasfittinglampen: deze zijn voorzien
van een klemfitting. Verwijder de lamp
door de lamp uit de houder te trekken.
B
Gloeilampen met bajonetfitting: ver-
wijder de lamp uit de houder door
hem iets in te drukken en linksom te
draaien.
C Buislampen: verwijder de lamp door
hem uit de veercontacten los te
maken.
D-EHalogeenlampen: verwijder de lamp
door de borgveer los te haken uit
de zitting.
Halogeenlampen mag u uit-
sluitend aanraken op het me-
talen gedeelte. Als u de bol
met uw vingers aanraakt, zal
de lichtopbrengst van de lamp terug-
lopen en kan ook de levensduur be-
perkt worden. Als u de bol per onge-
luk toch hebt aangeraakt, moet u de
bol schoonwrijven met een doekje met
alcohol en daarna laten drogen.
Modificaties of reparaties
aan de elektrische installatie
die niet correct worden uitgevoerd en
waarbij geen rekening wordt gehou-
den met de technische specificaties
van het systeem, kunnen storingen in
de werking en zelfs brand veroorzaken.
ATTENTIE!
Halogeenlampen bevatten
gas onder druk. Bij breuk
kunnen er glassplinters wegschieten.
ATTENTIE!
fig. 15F0M0207m
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 145

146
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
Lampen FiguurTypeVermogen
Grootlicht
Dimlicht
Buitenverlichting voor
Mistlampen voor (indien aanwezig)
Richtingaanwijzers voor
Richtingaanwijzers op flanken
Richtingaanwijzers achter
Achterlichten
Remlichten
Derde remlicht
Achteruitrijverlichting
Mistachterlichten
Kentekenplaatverlichting
Plafondverlichting voor met kantelbaar lampenglas
Plafondverlichting voor met spotjes H4
W21W W5W H11
PY21W
WY5W PY21W LED
P21W
W2,3W W16W
W16W W5W
C10W
C10W
D
A
A –
B
A B–
B
B –
–
A
C
C 55W/60W
21W5W
55W
21W 5W
21W –
21W
2,3W 16W
16W 5W
10W
10W
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 146

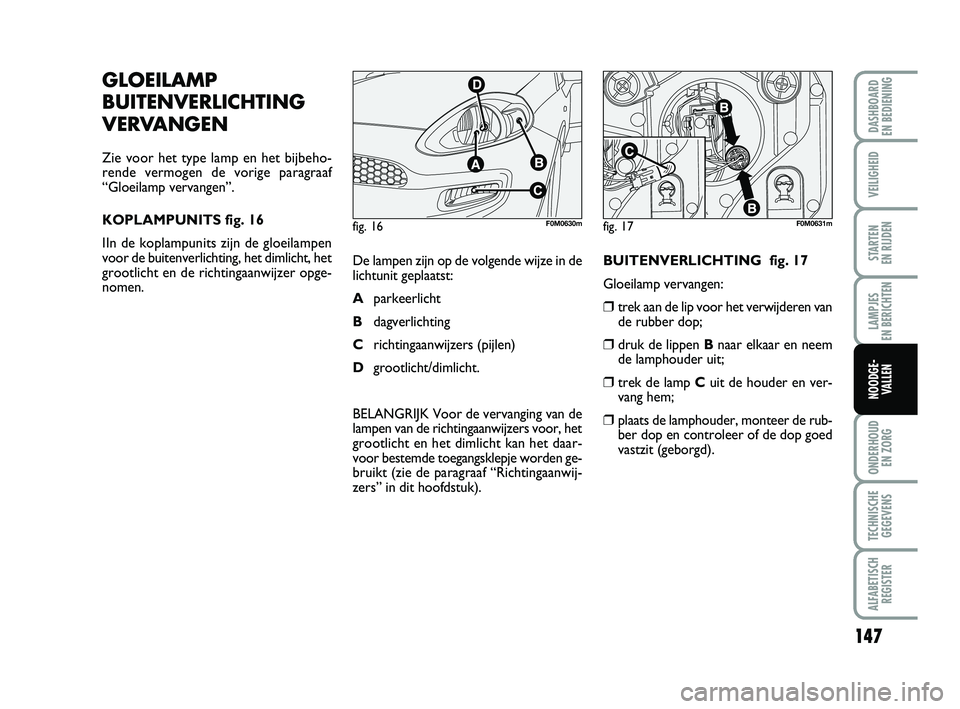

147
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
GLOEILAMP
BUITENVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de vorige paragraaf
“Gloeilamp vervangen”.
KOPLAMPUNITS fig. 16
IIn de koplampunits zijn de gloeilampen
voor de buitenverlichting, het dimlicht, het
grootlicht en de richtingaanwijzer opge-
nomen. De lampen zijn op de volgende wijze in de
lichtunit geplaatst:
A
parkeerlicht
B dagverlichting
C richtingaanwijzers (pijlen)
D grootlicht/dimlicht.
BELANGRIJK Voor de vervanging van de
lampen van de richtingaanwijzers voor, het
grootlicht en het dimlicht kan het daar-
voor bestemde toegangsklepje worden ge-
bruikt (zie de paragraaf “Richtingaanwij-
zers” in dit hoofdstuk). BUITENVERLICHTING fig. 17
Gloeilamp vervangen:
❒trek aan de lip voor het verwijderen van
de rubber dop;
❒druk de lippen B naar elkaar en neem
de lamphouder uit;
❒trek de lamp C uit de houder en ver-
vang hem;
❒plaats de lamphouder, monteer de rub-
ber dop en controleer of de dop goed
vastzit (geborgd).
fig. 16F0M0630mfig. 17F0M0631m
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 147

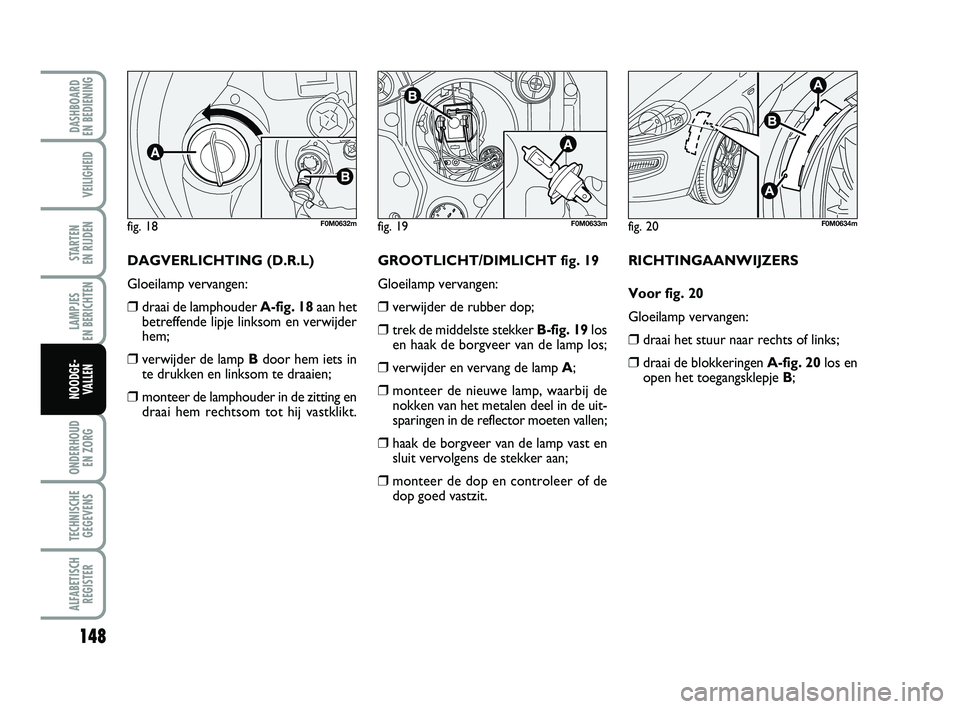

148
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
DAGVERLICHTING (D.R.L)
Gloeilamp vervangen:
❒draai de lamphouder A-fig. 18aan het
betreffende lipje linksom en verwijder
hem;
❒verwijder de lamp B door hem iets in
te drukken en linksom te draaien;
❒monteer de lamphouder in de zitting en draai hem rechtsom tot hij vastklikt. GROOTLICHT/DIMLICHT fig. 19
Gloeilamp vervangen:
❒verwijder de rubber dop;
❒trek de middelste stekker
B-fig. 19los
en haak de borgveer van de lamp los;
❒verwijder en vervang de lamp A;
❒monteer de nieuwe lamp, waarbij de
nokken van het metalen deel in de uit-
sparingen in de reflector moeten vallen;
❒haak de borgveer van de lamp vast ensluit vervolgens de stekker aan;
❒monteer de dop en controleer of dedop goed vastzit. RICHTINGAANWIJZERS
Voor fig. 20
Gloeilamp vervangen:
❒draai het stuur naar rechts of links;
❒draai de blokkeringen
A-fig. 20los en
open het toegangsklepje B;
fig. 18F0M0632mfig. 19F0M0633mfig. 20F0M0634m
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 148

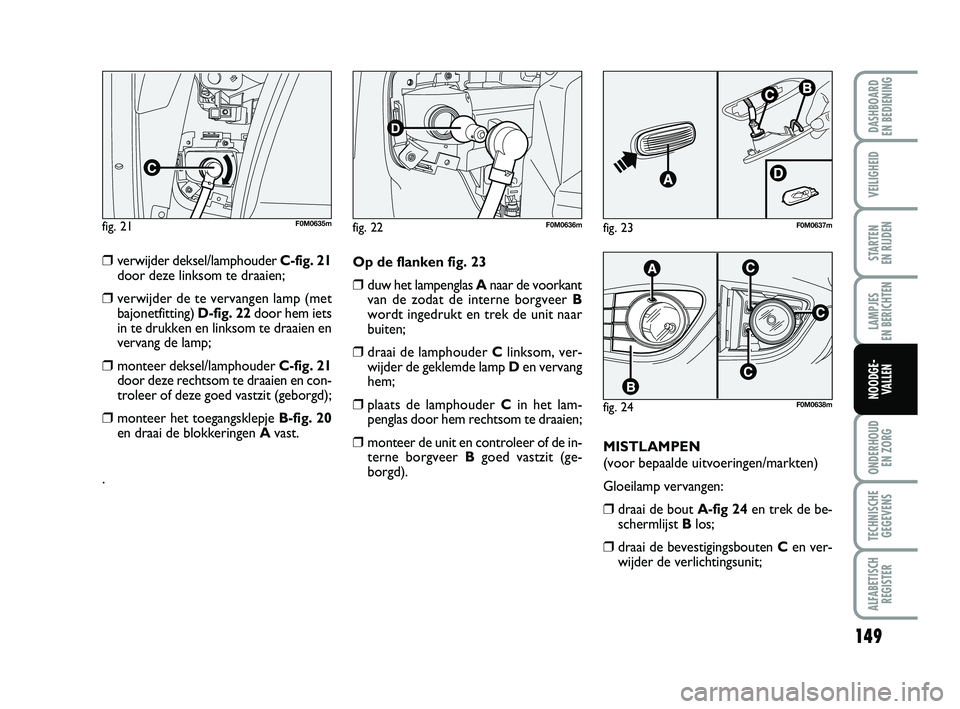

149
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
❒verwijder deksel/lamphouder C-fig. 21
door deze linksom te draaien;
❒verwijder de te vervangen lamp (met
bajonetfitting) D-fig. 22door hem iets
in te drukken en linksom te draaien en
vervang de lamp;
❒monteer deksel/lamphouder C-fig. 21
door deze rechtsom te draaien en con-
troleer of deze goed vastzit (geborgd);
❒monteer het toegangsklepje B-fig. 20
en draai de blokkeringen Avast.
. Op de flanken fig. 23
❒duw het lampenglas
Anaar de voorkant
van de zodat de interne borgveer B
wordt ingedrukt en trek de unit naar
buiten;
❒draai de lamphouder C linksom, ver-
wijder de geklemde lamp D en vervang
hem;
❒plaats de lamphouder Cin het lam-
penglas door hem rechtsom te draaien;
❒monteer de unit en controleer of de in-
terne borgveer B goed vastzit (ge-
borgd).
fig. 22F0M0636mfig. 21F0M0635m
fig. 24F0M0638m
fig. 23F0M0637m
MISTLAMPEN
(voor bepaalde uitvoeringen/markten)
Gloeilamp vervangen:
❒draai de bout A-fig 24en trek de be-
schermlijst Blos;
❒draai de bevestigingsbouten Cen ver-
wijder de verlichtingsunit;
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 149

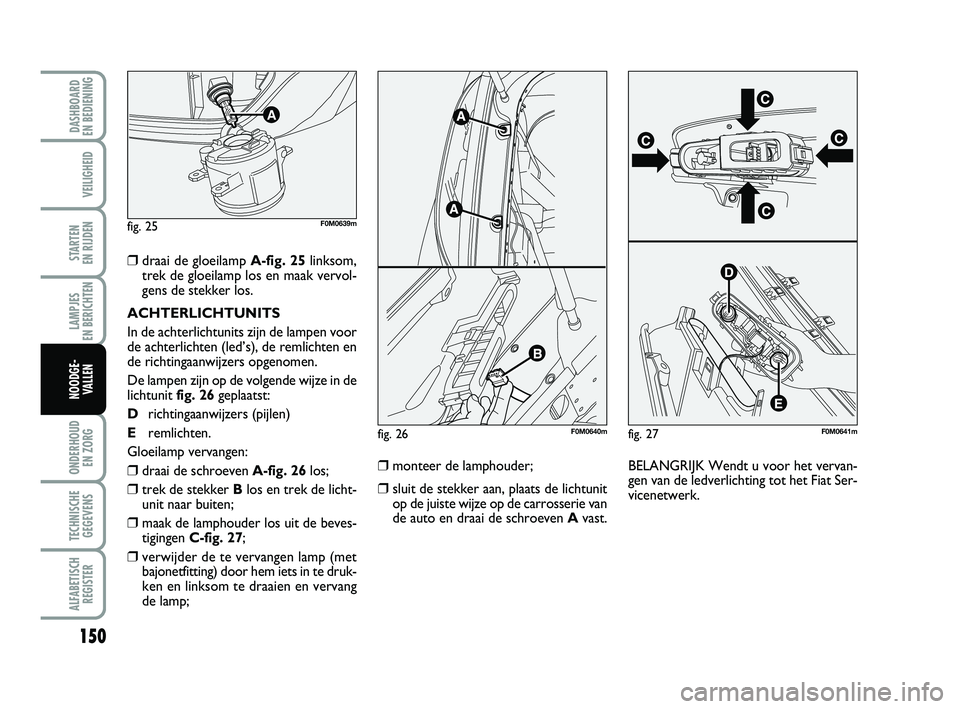

150
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
❒draai de gloeilamp A-fig. 25linksom,
trek de gloeilamp los en maak vervol-
gens de stekker los.
ACHTERLICHTUNITS
In de achterlichtunits zijn de lampen voor
de achterlichten (led’s), de remlichten en
de richtingaanwijzers opgenomen.
De lampen zijn op de volgende wijze in de
lichtunit fig. 26geplaatst:
D richtingaanwijzers (pijlen)
E remlichten.
Gloeilamp vervangen:
❒draai de schroeven A-fig. 26los;
❒trek de stekker B los en trek de licht-
unit naar buiten;
❒maak de lamphouder los uit de beves- tigingen C-fig. 27;
❒verwijder de te vervangen lamp (met
bajonetfitting) door hem iets in te druk-
ken en linksom te draaien en vervang
de lamp;
❒monteer de lamphouder;
❒sluit de stekker aan, plaats de lichtunitop de juiste wijze op de carrosserie van
de auto en draai de schroeven Avast. BELANGRIJK Wendt u voor het vervan-
gen van de ledverlichting tot het Fiat Ser-
vicenetwerk.
fig. 25
A
F0M0639m
fig. 26F0M0640mfig. 27F0M0641m
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 150

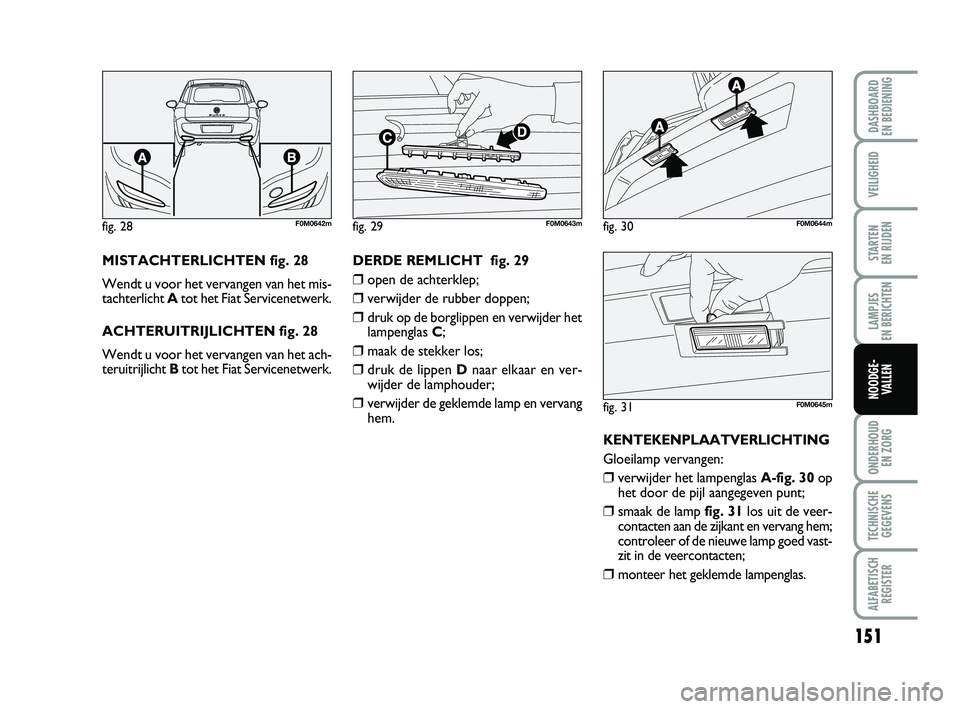

151
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
MISTACHTERLICHTEN fig. 28
Wendt u voor het vervangen van het mis-
tachterlicht Atot het Fiat Servicenetwerk.
ACHTERUITRIJLICHTEN fig. 28
Wendt u voor het vervangen van het ach-
teruitrijlicht Btot het Fiat Servicenetwerk.
fig. 28F0M0642m
DERDE REMLICHT fig. 29
❒open de achterklep;
❒verwijder de rubber doppen;
❒druk op de borglippen en verwijder het
lampenglas C;
❒maak de stekker los;
❒druk de lippen D naar elkaar en ver-
wijder de lamphouder;
❒verwijder de geklemde lamp en vervang hem.
fig. 29F0M0643m
KENTEKENPLAATVERLICHTING
Gloeilamp vervangen:
❒verwijder het lampenglas A-fig. 30 op
het door de pijl aangegeven punt;
❒smaak de lamp fig. 31 los uit de veer-
contacten aan de zijkant en vervang hem;
controleer of de nieuwe lamp goed vast-
zit in de veercontacten;
❒monteer het geklemde lampenglas.
fig. 30F0M0644m
fig. 31F0M0645m
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 151

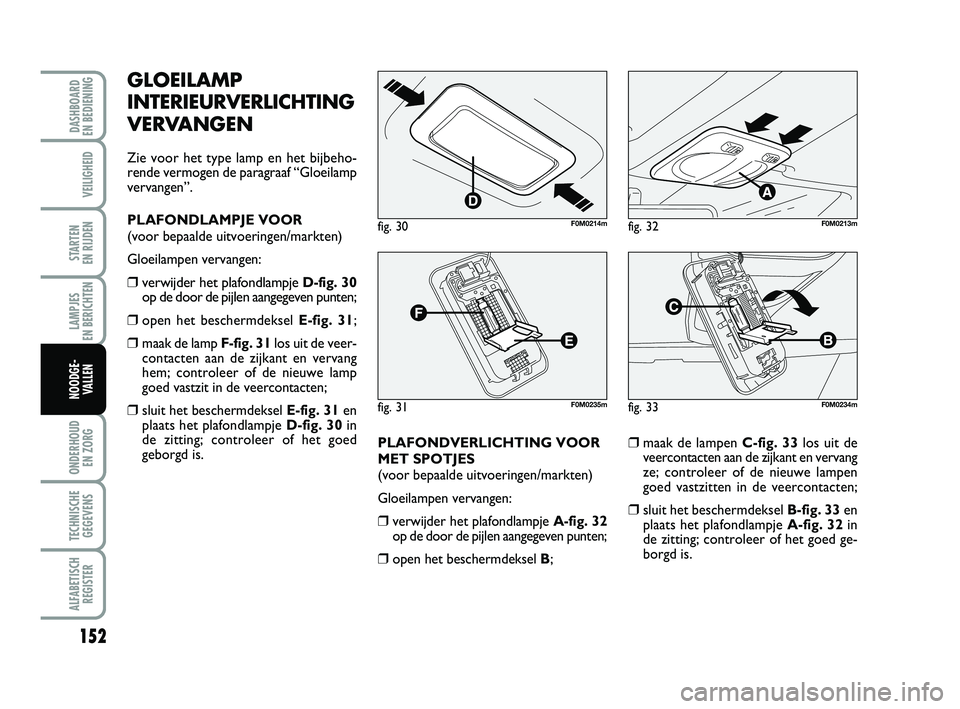

152
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
GLOEILAMP
INTERIEURVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Gloeilamp
vervangen”.
PLAFONDLAMPJE VOOR
(voor bepaalde uitvoeringen/markten)
Gloeilampen vervangen:
❒verwijder het plafondlampje D-fig. 30op de door de pijlen aangegeven punten;
❒open het beschermdeksel E-fig. 31;
❒maak de lamp F-fig. 31los uit de veer-
contacten aan de zijkant en vervang
hem; controleer of de nieuwe lamp
goed vastzit in de veercontacten;
❒sluit het beschermdeksel E-fig. 31 en
plaats het plafondlampje D-fig. 30in
de zitting; controleer of het goed
geborgd is. PLAFONDVERLICHTING VOOR
MET SPOTJES
(voor bepaalde uitvoeringen/markten)
Gloeilampen vervangen:
❒verwijder het plafondlampje A-fig. 32
op de door de pijlen aangegeven punten;
❒open het beschermdeksel B;
❒maak de lampen C-fig. 33los uit de
veercontacten aan de zijkant en vervang
ze; controleer of de nieuwe lampen
goed vastzitten in de veercontacten;
❒sluit het beschermdeksel B-fig. 33en
plaats het plafondlampje A-fig. 32 in
de zitting; controleer of het goed ge-
borgd is.
fig. 32F0M0213m
fig. 33F0M0234m
fig. 30F0M0214m
fig. 31F0M0235m
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 152

153
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
NOODGE- VALLEN
ZEKERINGEN
VERVANGEN
ALGEMEEN
Het elektrische systeem wordt door ze-
keringen beveiligd: de zekering brandt
door bij een storing of bij oneigenlijk
gebruik van het systeem.
Als een elektrisch onderdeel niet werkt,
controleer dan eerst of de zekering niet
is doorgebrand: de verbindingsstrip
A-fig. 34 mag niet onderbroken zijn. Is dit
wel het geval, dan moet u de zekering ver-
vangen door een exemplaar met dezelf-
de stroomsterkte (zelfde kleur).
B zekering in goede staat fig. 34
C zekering met doorgebrande strip
fig. 34.
fig. 34F0M0236m
Vervang een zekering nooit
door een zekering met
een hogere stroomsterkte (ampère);
BRANDGEVAAR.
ATTENTIE!
Vervang een defecte zekering
nooit door ander materiaal.
Als een hoofdzekering (ME-
GA-FUSE, MIDI-FUSE, MAXI-
FUSE) doorbrandt, wendt u dan tot
het Fiat Servicenetwerk.
ATTENTIE!
Als de zekering opnieuw
doorbrandt, wendt u dan tot
het Fiat Servicenetwerk.
ATTENTIE!
Controleer, voordat u een
zekering vervangt, of de con-
tactsleutel uit het contactslot is ge-
nomen en alle stroomgebruikers uit
staan en/of zijn uitgeschakeld.
ATTENTIE!
Als een zekering van de vei-
ligheidssystemen (airbagsys-
teem, remsysteem), de aandrijving
van de auto (motormanagementsy-
steem, regelsysteem van de versnel-
lingsbak) of de stuurinrichting door-
brandt, wendt u dan tot het Fiat
Servicenetwerk.
ATTENTIE!
133-164 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 153
