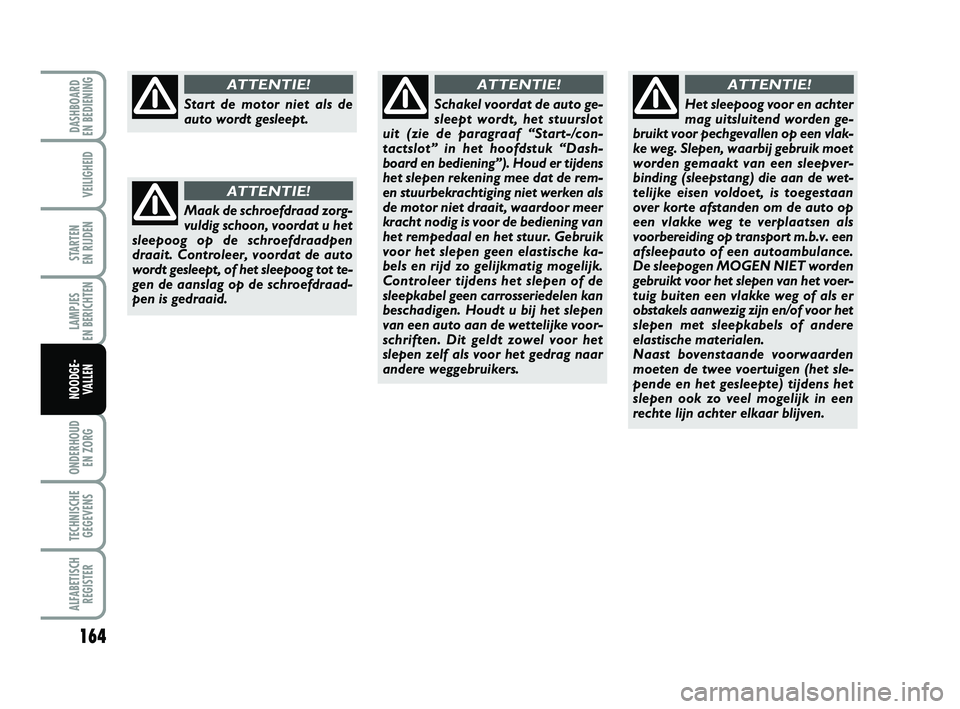

Start de motor niet als de
auto wordt gesleept.
ATTENTIE!
Maak de schroefdraad zorg-
vuldig schoon, voordat u het
sleepoog op de schroefdraadpen
draait. Controleer, voordat de auto
wordt gesleept, of het sleepoog tot te-
gen de aanslag op de schroefdraad-
pen is gedraaid.
ATTENTIE!
Schakel voordat de auto ge-
sleept wordt, het stuurslot
uit (zie de paragraaf “Start-/con-
tactslot” in het hoofdstuk “Dash-
board en bediening”). Houd er tijdens
het slepen rekening mee dat de rem-
en stuurbekrachtiging niet werken als
de motor niet draait, waardoor meer
kracht nodig is voor de bediening van
het rempedaal en het stuur. Gebruik
voor het slepen geen elastische ka-
bels en rijd zo gelijkmatig mogelijk.
Controleer tijdens het slepen of de
sleepkabel geen carrosseriedelen kan
beschadigen. Houdt u bij het slepen
van een auto aan de wettelijke voor-
schriften. Dit geldt zowel voor het
slepen zelf als voor het gedrag naar
andere weggebruikers.
ATTENTIE!
Het sleepoog voor en achter
mag uitsluitend worden ge-
bruikt voor pechgevallen op een vlak-
ke weg. Slepen, waarbij gebruik moet
worden gemaakt van een sleepver-
binding (sleepstang) die aan de wet-
telijke eisen voldoet, is toegestaan
over korte afstanden om de auto op
een vlakke weg te verplaatsen als
voorbereiding op transport m.b.v. een
afsleepauto of een autoambulance.
De sleepogen MOGEN NIET worden
gebruikt voor het slepen van het voer-
tuig buiten een vlakke weg of als er
obstakels aanwezig zijn en/of voor het
slepen met sleepkabels of andere
elastische materialen.
Naast bovenstaande voorwaarden
moeten de twee voertuigen (het sle-
pende en het gesleepte) tijdens het
slepen ook zo veel mogelijk in een
rechte lijn achter elkaar blijven.
ATTENTIE!
133-164 PUNTO POP 1ed NL 25/03/14 16:32 Pagina 164

165
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG

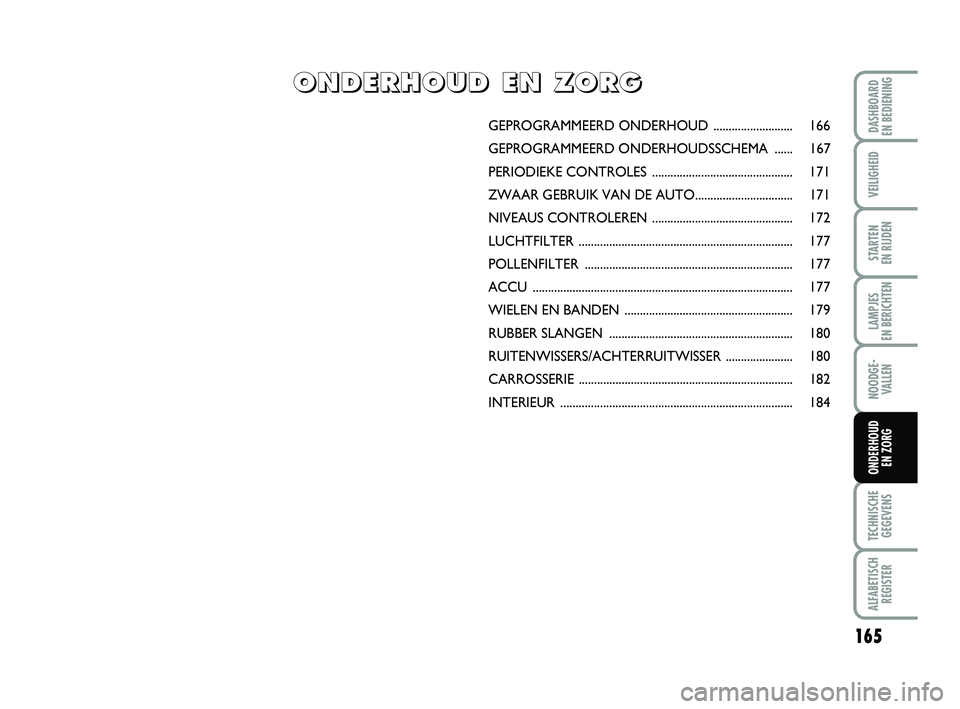

GEPROGRAMMEERD ONDERHOUD .......................... 166
GEPROGRAMMEERD ONDERHOUDSSCH EMA ...... 167
PERIODIEKE CONTROLES .............................................. 171
ZWAAR GEBRUIK VA N DE AUTO................................ 171
NIVEAUS CONTR OLEREN .............................................. 172
LUCHTFILTER ...................................................................... 177
POLLENFILTER .................................................................... 177
ACCU ........................................................................\
............. 177
WIELEN EN BAN DEN ....................................................... 179
RUBBER SLAN GEN ............................................................ 180
RUITENWISSERS/ACHTERRUITWISSER ...................... 180
CARROSSER IE .....................................................................\
. 182
INTERIEUR .......................................................................\
..... 184
O
O
N
N
D
D
E
E
R
R
H
H
O
O
U
U
D
D


E
E
N
N


Z
Z
O
O
R
R
G
G
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 165

166
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG

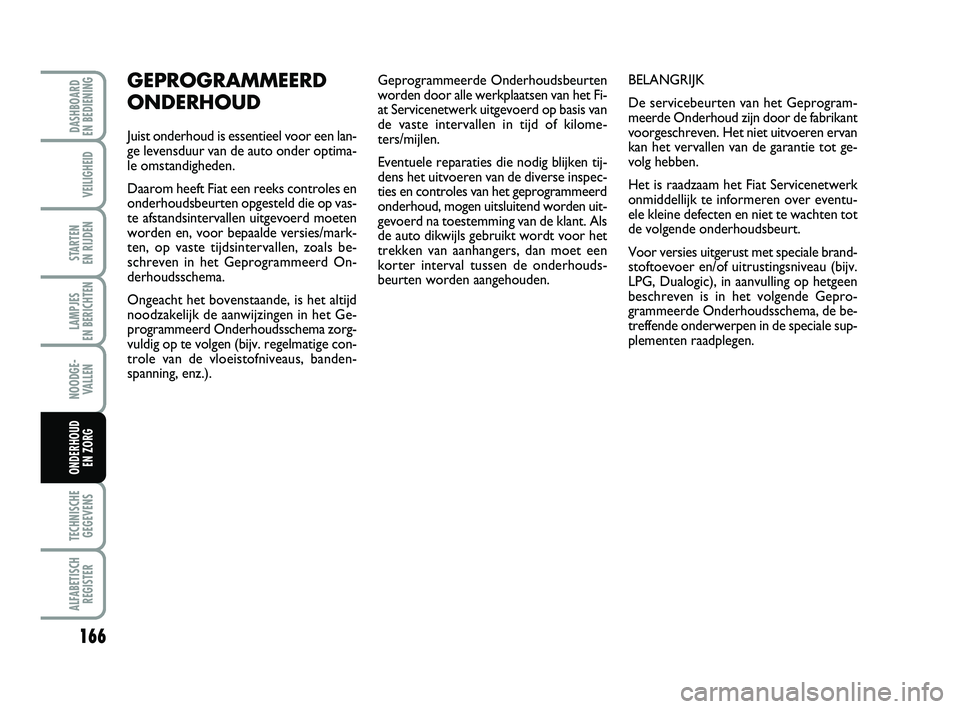

Geprogrammeerde Onderhoudsbeurten
worden door alle werkplaatsen van het Fi-
at Servicenetwerk uitgevoerd op basis van
de vaste intervallen in tijd of kilome-
ters/mijlen.
Eventuele reparaties die nodig blijken tij-
dens het uitvoeren van de diverse inspec-
ties en controles van het geprogrammeerd
onderhoud, mogen uitsluitend worden uit-
gevoerd na toestemming van de klant. Als
de auto dikwijls gebruikt wordt voor het
trekken van aanhangers, dan moet een
korter interval tussen de onderhouds-
beurten worden aangehouden. BELANGRIJK
De servicebeurten van het Geprogram-
meerde Onderhoud zijn door de fabrikant
voorgeschreven. Het niet uitvoeren ervan
kan het vervallen van de garantie tot ge-
volg hebben.
Het is raadzaam het Fiat Servicenetwerk
onmiddellijk te informeren over eventu-
ele kleine defecten en niet te wachten tot
de volgende onderhoudsbeurt.
Voor versies uitgerust met speciale brand-
stoftoevoer en/of uitrustingsniveau (bijv.
LPG, Dualogic), in aanvulling op hetgeen
beschreven is in het volgende Gepro-
grammeerde Onderhoudsschema, de be-
treffende onderwerpen in de speciale sup-
plementen raadplegen. GEPROGRAMMEERD
ONDERHOUD
Juist onderhoud is essentieel voor een lan-
ge levensduur van de auto onder optima-
le omstandigheden.
Daarom heeft Fiat een reeks controles en
onderhoudsbeurten opgesteld die op vas-
te afstandsintervallen uitgevoerd moeten
worden en, voor bepaalde versies/mark-
ten, op vaste tijdsintervallen, zoals be-
schreven in het Geprogrammeerd On-
derhoudsschema.
Ongeacht het bovenstaande, is het altijd
noodzakelijk de aanwijzingen in het Ge-
programmeerd Onderhoudsschema zorg-
vuldig op te volgen (bijv. regelmatige con-
trole van de vloeistofniveaus, banden-
spanning, enz.).
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 166

167
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG
km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Conditie/slijtage banden controleren en bandenspanning, indien nodig, he\
rstellen;
vervaldatum lading “Fix&Go Automatic”-kit controleren
(voor bepaalde versies/markten)●●●● ●● ●●● ●
Werking verlichtingssysteem (koplampen, richtingaanwijzers, alarmknippe\
rlichten,
bagageruimte, interieur, dashboardkastje, lampjes instrumentenpaneel, en\
z.)
controleren●●●● ●● ●●● ●
Vloeistofniveaus controleren en eventueel bijvullen (motorkoelsysteem, hydraulische remmen/koppeling, ruitensproeiers, accu\
enz.) ●●●● ●● ●●● ●
Uitlaatgasemissie/roetuitstoot controleren●●●● ●● ●●● ●
Werking van het brandstoftoevoer-/motormanagementsysteem en de emissie
nachecken m.b.v. de diagnosestekker, en (voor bepaalde versies/markten)\
,
de verslechtering van de motorolie●●●● ●● ●●● ●
Visueel de toestand controleren van: buitenzijde van carrosserie,
bodemplaatbescherming, slangen en leidingen (uitlaat, brandstof- en
remsysteem en rubber elementen (hoezen, balgen, bussen enz.)●● ●●●
Stand en conditie van wisrubbers van ruitenwissers voor/achter controler\
en●● ●●●
Werking van ruitenwissers/-sproeiers controleren en zo nodig de sproeiers afstellen●● ●●●
Vergrendelmechanismen van en achterklep op aanwezigheid van vuil control\
eren en mechanismen smeren●●● ●●
Slag van handrem controleren en zo nodig afstellen●●● ●●

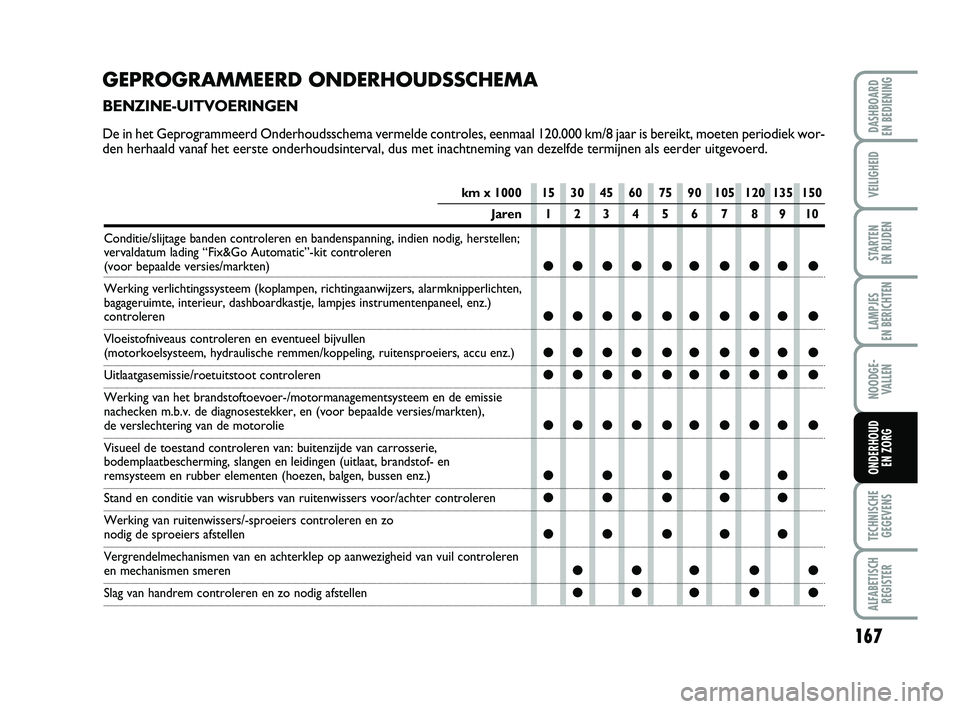

GEPROGRAMMEERD ONDERHOUDSSCHEMA
BENZINE-UITVOERINGEN
De in het Geprogrammeerd Onderhoudsschema vermelde controles, eenmaal 12\
0.000 km/8 jaar is bereikt, moeten periodiek wor-
den herhaald vanaf het eerste onderhoudsinterval, dus met inachtneming v\
an dezelfde termijnen als eerder uitgevoerd.
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 167

168
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG(1) Wanneer de auto overwegend in de stad wordt gebruikt en wanneer er\
jaarlijks minder dan 10.000 km wordt gereden, moeten de
motorolie en het oliefilter elk jaar worden vervangen.
(2) Voor gebieden waar weinig stof is wordt een maximale kilometerstan\
d van 120.000 km aanbevolen. Ongeacht de kilometerstand moet de riem eens per 6 jaar worden vervangen.
In stoffige omgevingen en/of gebruik van het voertuig onder zware omstan\
digheden (koude klimaten, gebruik in de stad, periodes van
langdurige stilstand): wordt een maximale kilometerstand van 60.000 km \
aanbevolen. Ongeacht de kilometerstand, moet de riem om de
4 jaar vervangen worden.
(3) In geval van gebruik van het voertuig in stoffige gebieden moet he\
t filter elke 15.000 km worden vervangen.
(
❍) Aanbevolen werkzaamheden.
(
●) Verplichte werkzaamheden.
km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren 1234 56 7 8910
Conditie en slijtage remblokken van schijfremblokken voor/achter
visueel controleren (voor bepaalde versies/markten)
alsook de werking van remblokslijtagesensor controleren●●●● ●● ●●● ●
Remvoeringen van trommelremmen achter visueel op conditie en slijtage co\
ntroleren●●●● ●● ●●● ●
Conditie van aandrijfriem(en) hulporganen visueel controleren●
Conditie en spanning van aandrijfriem(en) hulporganen (alleen bij ver\
sies zonder automatische riemspanner) visueel inspecteren●●
Conditie getande distributieriem visueel controleren●
Klepspeling controleren en, indien nodig, afstellen (1.2 8v - 1.4 8v ve\
rsies)
Het olieniveau van de mechanische versnellingsbak controleren●●
Verwissel de motorolie en het oliefilter (1)●●● ●●
Bougies vervangen ●●● ●●
Aandrijfriem(en) hulporganen vervangen (2)●
Getande distributieriem vervangen (2)●
Luchtfilterelement vervangen (3) ●●● ●●
Remvloeistof vervangen●●● ●●
Interieurfilter vervangen (3) ❍●❍●❍●❍●❍●
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 168

169
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG
km x 1000 20 40 60 80 100 120 140 160 180 200
Jaren 1 2 3 4 5 6 7 8 9 10
Conditie/slijtage banden controleren en bandenspanning, indien nodig, he\
rstellen;
vervaldatum lading “Fix&Go Automatic”-kit controleren
(voor bepaalde versies/markten)●●●● ●● ●●●●
Werking verlichtingssysteem
(koplampen, richtingaanwijzers, alarmknipperlichten, bagageruimte, inte\
rieur,
dashboardkastje, lampjes instrumentenpaneel, enz.) controleren)●●●● ●● ●●●●
Vloeistofniveaus controleren en eventueel bijvullen (motorkoelsysteem, hydraulische remmen/koppeling, ruitensproeiers, accu\
enz.) ●●●● ●● ●●●●
Uitlaatgasemissie/roetuitstoot controleren●●●● ●● ●●●●
Werking van het brandstoftoevoer-/motormanagementsysteem en de emissie
nachecken m.b.v. de diagnosestekker, en (voor bepaalde versies/markten)\
,
de verslechtering van de motorolie●●●● ●● ●●●●
Visueel de toestand controleren van: buitenzijde van carrosserie,
bodemplaatbescherming, slangen en leidingen (uitlaat, brandstof- en
remsysteem en rubber elementen (hoezen, balgen, bussen enz.)●●●●●
Stand en conditie van wisrubbers van ruitenwissers voor/achter controler\
en●●●●●
Werking van ruitenwissers/-sproeiers controleren en zo nodig de sproeiers afstellen●●●●●
Sloten van motorkap en achterklep op aanwezigheid van vuil controleren, \
schoonmaken en mechanismen smeren●● ● ●●
Slag van handrem controleren en zo nodig afstellen●● ● ●●
Conditie en slijtage remblokken van schijfremblokken voor/achter visueel\

controleren (voor bepaalde versies/markten) alsook de werking
van remblokslijtagesensor controleren.●●●● ●● ●●●●
DIESELUITVOERINGEN
De in het Geprogrammeerd Onderhoudsschema vermelde controles, eenmaal 12\
0.000 km/6 jaar is bereikt, moeten periodiek wor-
den herhaald vanaf het eerste onderhoudsinterval, dus met inachtneming v\
an dezelfde termijnen als eerder uitgevoerd.
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 169

170
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG

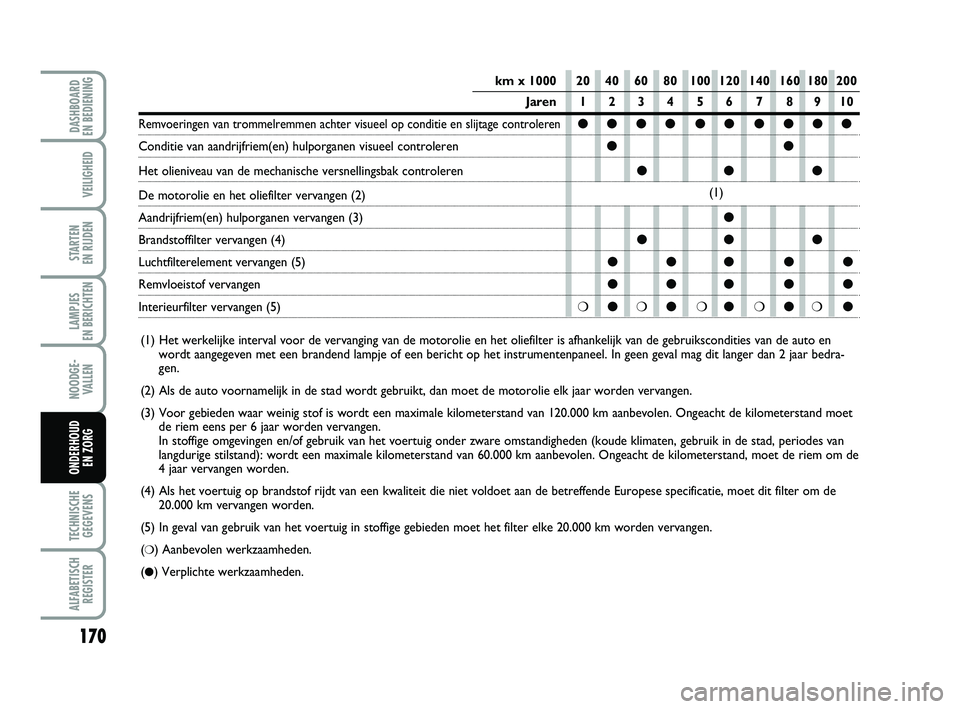

km x 1000 20 40 60 80 100 120 140 160 180 200
Jaren 1234 56 7 8910
Remvoeringen van trommelremmen achter visueel op conditie en slijtage co\
ntroleren●●●● ●● ●●●●
Conditie van aandrijfriem(en) hulporganen visueel controleren●●
Het olieniveau van de mechanische versnellingsbak controleren●● ●
De motorolie en het oliefilter vervangen (2)
Aandrijfriem(en) hulporganen vervangen (3) ●
Brandstoffilter vervangen (4)●● ●
Luchtfilterelement vervangen (5) ●●● ●●
Remvloeistof vervangen ●●● ●●
Interieurfilter vervangen (5) ❍●❍●❍●❍●❍●
(1) Het werkelijke interval voor de vervanging van de motorolie en het\
oliefilter is afhankelijk van de gebruikscondities van de auto en
wordt aangegeven met een brandend lampje of een bericht op het instrumen\
tenpaneel. In geen geval mag dit langer dan 2 jaar bedr a-
gen.
(2) Als de auto voornamelijk in de stad wordt gebruikt, dan moet de mo\
torolie elk jaar worden vervangen.
(3) Voor gebieden waar weinig stof is wordt een maximale kilometerstan\
d van 120.000 km aanbevolen. Ongeacht de kilometerstand moet de riem eens per 6 jaar worden vervangen.
In stoffige omgevingen en/of gebruik van het voertuig onder zware omstan\
digheden (koude klimaten, gebruik in de stad, periodes van
langdurige stilstand): wordt een maximale kilometerstand van 60.000 km \
aanbevolen. Ongeacht de kilometerstand, moet de riem om de
4 jaar vervangen worden.
(4) Als het voertuig op brandstof rijdt van een kwaliteit die niet vol\
doet aan de betreffende Europese specificatie, moet dit filter om de 20.000 km vervangen worden.
(5) In geval van gebruik van het voertuig in stoffige gebieden moet he\
t filter elke 20.000 km worden vervangen.
(
❍) Aanbevolen werkzaamheden.
(
●) Verplichte werkzaamheden.
(1)
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 170

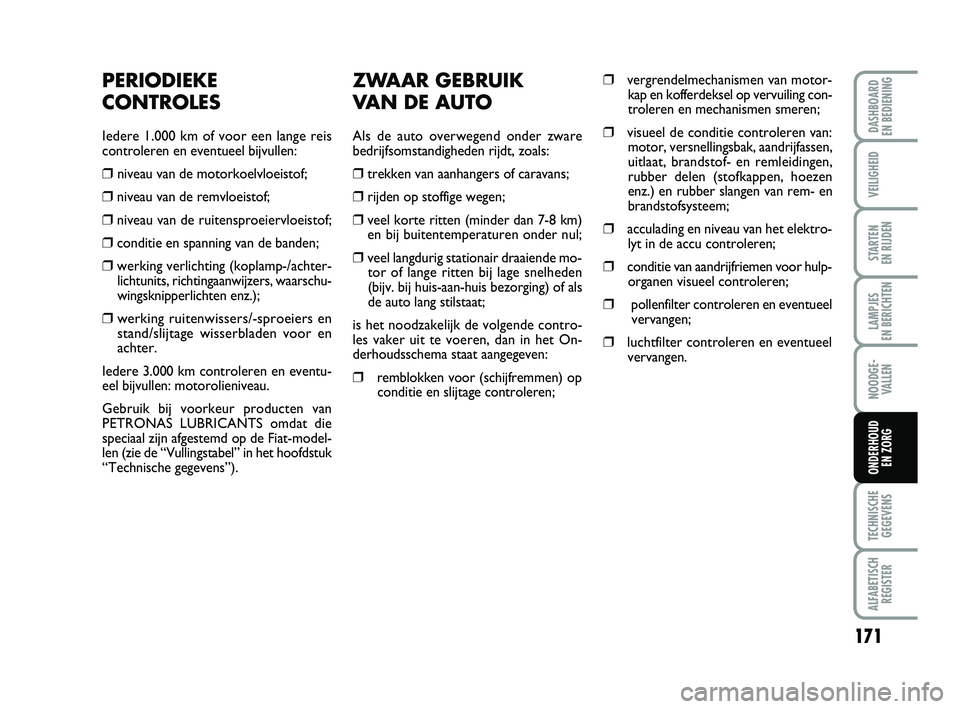

171
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG
ZWAAR GEBRUIK
VAN DE AUTO
Als de auto overwegend onder zware
bedrijfsomstandigheden rijdt, zoals:
❒trekken van aanhangers of caravans;
❒rijden op stoffige wegen;
❒veel korte ritten (minder dan 7-8 km)en bij buitentemperaturen onder nul;
❒ veel langdurig stationair draaiende mo- tor of lange ritten bij lage snelheden
(bijv. bij huis-aan-huis bezorging) of als
de auto lang stilstaat;
is het noodzakelijk de volgende contro-
les vaker uit te voeren, dan in het On-
derhoudsschema staat aangegeven:
❒remblokken voor (schijfremmen) op conditie en slijtage controleren;
❒vergrendelmechanismen van motor-kap en kofferdeksel op vervuiling con-
troleren en mechanismen smeren;
❒visueel de conditie controleren van:motor, versnellingsbak, aandrijfassen,
uitlaat, brandstof- en remleidingen,
rubber delen (stofkappen, hoezen
enz.) en rubber slangen van rem- en
brandstofsysteem;
❒acculading en niveau van het elektro-lyt in de accu controleren;
❒conditie van aandrijfriemen voor hulp-organen visueel controleren;
❒pollenfilter controleren en eventueelvervangen;
❒luchtfilter controleren en eventueelvervangen.
PERIODIEKE
CONTROLES
Iedere 1.000 km of voor een lange reis
controleren en eventueel bijvullen:
❒ niveau van de motorkoelvloeistof;
❒niveau van de remvloeistof;
❒niveau van de ruitensproeiervloeistof;
❒conditie en spanning van de banden;
❒werking verlichting (koplamp-/achter-lichtunits, richtingaanwijzers, waarschu-
wingsknipperlichten enz.);
❒werking ruitenwissers/-sproeiers en
stand/slijtage wisserbladen voor en
achter.
Iedere 3.000 km controleren en eventu-
eel bijvullen: motorolieniveau.
Gebruik bij voorkeur producten van
PETRONAS LUBRICANTS omdat die
speciaal zijn afgestemd op de Fiat-model-
len (zie de “Vullingstabel” in het hoofdstuk
“Technische gegevens”).
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 171

172
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG
NIVEAUS
CONTROLEREN
fig. 1 – Uitvoeringen 1.2 (Euro 4) en 1.4 8V
Rook nooit tijdens werk-
zaamheden in de motor-
ruimte: er kunnen licht ontvlambare
gassen aanwezig zijn; brandgevaar.
ATTENTIE!
Belangrijk; tijdens het bijvul-
len mogen de vloeistoffen met
verschillende specificaties niet
gemengd worden: als de spe-
cificaties van de vloeistoffen verschil-
len, kan de auto ernstig beschadigd
worden.
1. Motorkoelvloeistof
2. Accu
3. Ruitensproeiervloeistof
4. Remvloeistof
5. Motorolie.
F0U0649m
fig. 2 - Uitvoeringen 1.2 (Euro 5)F0M0531m
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 172

173
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
ONDERHOUD EN ZORG

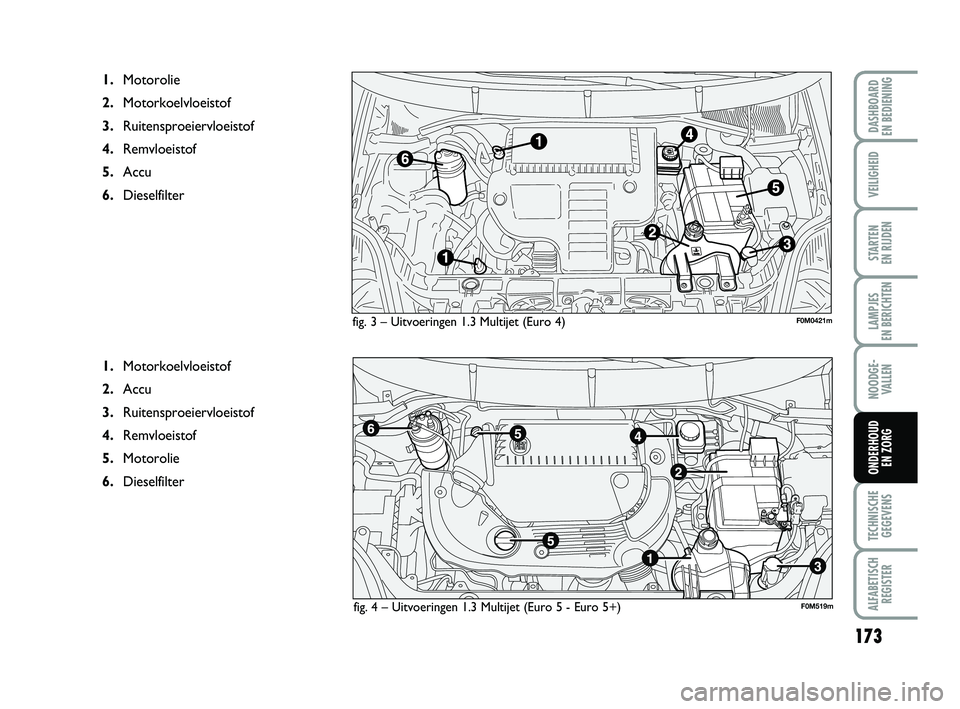

fig. 3 – Uitvoeringen 1.3 Multijet (Euro 4)
1. Motorolie
2. Motorkoelvloeistof
3. Ruitensproeiervloeistof
4. Remvloeistof
5. Accu
6. Dieselfilter
F0M0421m
fig. 4 – Uitvoeringen 1.3 Multijet (Euro 5 - Euro 5+)F0M519m
1.Motorkoelvloeistof
2. Accu
3. Ruitensproeiervloeistof
4. Remvloeistof
5. Motorolie
6. Dieselfilter
165-184 PUNTO POP 1ed NL 07/04/14 09:51 Pagina 173
