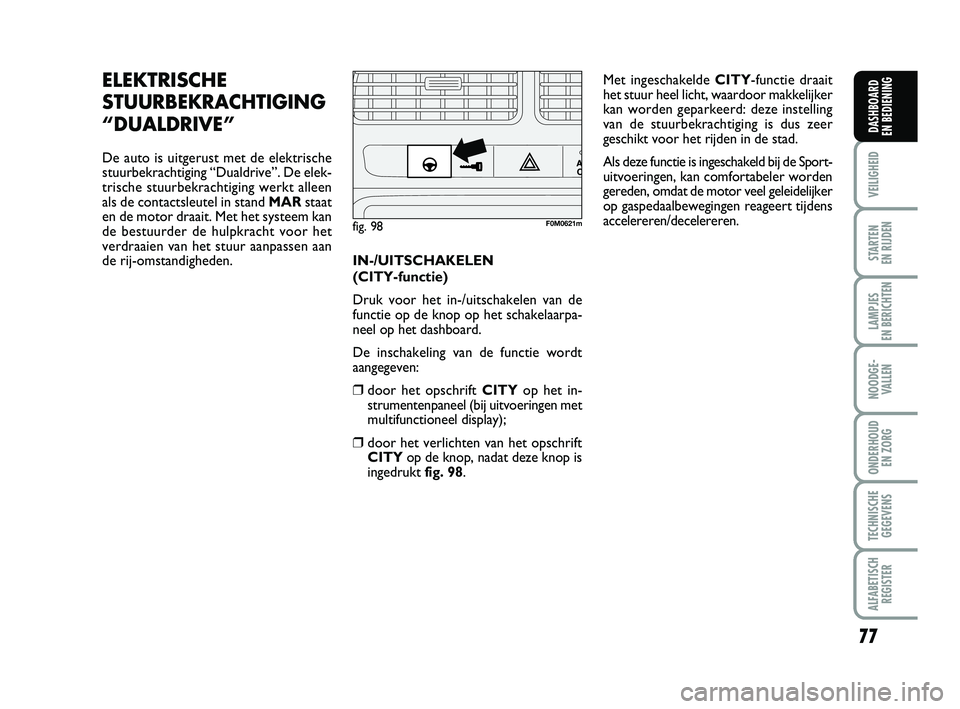

ELEKTRISCHE
STUURBEKRACHTIGING
“DUALDRIVE”
De auto is uitgerust met de elektrische
stuurbekrachtiging “Dualdrive”. De elek-
trische stuurbekrachtiging werkt alleen
als de contactsleutel in stand MARstaat
en de motor draait. Met het systeem kan
de bestuurder de hulpkracht voor het
verdraaien van het stuur aanpassen aan
de rij-omstandigheden. IN-/UITSCHAKELEN
(CITY-functie)
Druk voor het in-/uitschakelen van de
functie op de knop op het schakelaarpa-
neel op het dashboard.
De inschakeling van de functie wordt
aangegeven:
❒door het opschrift CITY
op het in-
strumentenpaneel (bij uitvoeringen met
multifunctioneel display);
❒door het verlichten van het opschrift CITY op de knop, nadat deze knop is
ingedrukt fig. 98. Met ingeschakelde
CITY-functie draait
het stuur heel licht, waardoor makkelijker
kan worden geparkeerd: deze instelling
van de stuurbekrachtiging is dus zeer
geschikt voor het rijden in de stad.
Als deze functie is ingeschakeld bij de Sport-
uitvoeringen, kan comfortabeler worden
gereden, omdat de motor veel geleidelijker
op gaspedaalbewegingen reageert tijdens
accelereren/decelereren.
fig. 98F0M0621m
070-090 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 77

78
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

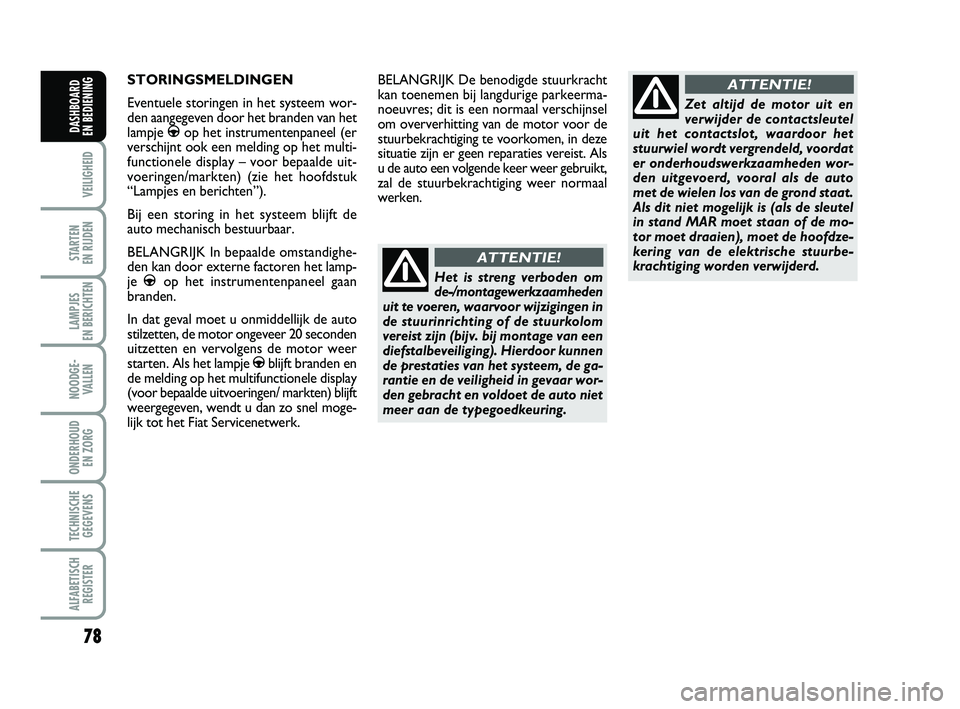

STORINGSMELDINGEN
Eventuele storingen in het systeem wor-
den aangegeven door het branden van het
lampje
gop het instrumentenpaneel (er
verschijnt ook een melding op het multi-
functionele display – voor bepaalde uit-
voeringen/markten) (zie het hoofdstuk
“Lampjes en berichten”).
Bij een storing in het systeem blijft de
auto mechanisch bestuurbaar.
BELANGRIJK In bepaalde omstandighe-
den kan door externe factoren het lamp-
je
gop het instrumentenpaneel gaan
branden.
In dat geval moet u onmiddellijk de auto
stilzetten, de motor ongeveer 20 seconden
uitzetten en vervolgens de motor weer
starten. Als het lampje
gblijft branden en
de melding op het multifunctionele display
(voor bepaalde uitvoeringen/ markten) blijft
weergegeven, wendt u dan zo snel moge-
lijk tot het Fiat Servicenetwerk. BELANGRIJK De benodigde stuurkracht
kan toenemen bij langdurige parkeerma-
noeuvres; dit is een normaal verschijnsel
om oververhitting van de motor voor de
stuurbekrachtiging te voorkomen, in deze
situatie zijn er geen reparaties vereist. Als
u de auto een volgende keer weer gebruikt,
zal de stuurbekrachtiging weer normaal
werken.
Het is streng verboden om
de-/montagewerkzaamheden
uit te voeren, waarvoor wijzigingen in
de stuurinrichting of de stuurkolom
vereist zijn (bijv. bij montage van een
diefstalbeveiliging). Hierdoor kunnen
de prestaties van het systeem, de ga-
rantie en de veiligheid in gevaar wor-
den gebracht en voldoet de auto niet
meer aan de typegoedkeuring.
ATTENTIE!
Zet altijd de motor uit en
verwijder de contactsleutel
uit het contactslot, waardoor het
stuurwiel wordt vergrendeld, voordat
er onderhoudswerkzaamheden wor-
den uitgevoerd, vooral als de auto
met de wielen los van de grond staat.
Als dit niet mogelijk is (als de sleutel
in stand MAR moet staan of de mo-
tor moet draaien), moet de hoofdze-
kering van de elektrische stuurbe-
krachtiging worden verwijderd.
ATTENTIE!
070-090 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 78

79
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
fig. 99F0M0505m
START&STOP-SYSTEEM
(voor bepaalde uitvoeringen/markten)
INLEIDING
Het Start&Stop-systeem zet automatisch
de motor uit als de auto stilstaat en start
de motor zodra de bestuurder weer wil
gaan rijden.
Zo wordt de doelmatigheid van de auto
vergroot door een vermindering van het
brandstofverbruik, de uitstoot van scha-
delijke uitlaatgassen en de akoestische ver-
vuiling. Het systeem schakelt in iedere
keer als de motor wordt gestart.
WERKING
Uitschakelmethode van de motor
Met handgeschakelde
versnellingsbak
Als auto stilstaat, wordt de motor uitge-
zet als de versnellingspook in de vrijstand
staat en het koppelingspedaal is losgelaten. Met Dualogic versnellingsbak
(voor bepaalde uitvoeringen/markten)
De motor wordt uitgezet als u de auto
stilzet met ingetrapt rempedaal. Als u de
versnellingspook in stand N zet, blijft de-
ze toestand gehandhaafd zonder het rem-
pedaal in te trappen.
Opmerking: De motor wordt uitsluitend
automatisch uitgezet nadat sneller is ge-
reden dan circa 10 km/h om het herhaal-
delijk uitzetten van de motor te voorko-
men wanneer stapvoets wordt gereden.
Het uitzetten van de motor wordt, af-
hankelijk van de uitvoering, aangegeven
door het lampje fig. 99
op het instru-
mentenpaneel. Startmethode van de motor
Met handgeschakelde
versnellingsbak
Trap het koppelingspedaal in om de mo-
tor weer te starten.
Met Dualogic versnellingsbak
(voor bepaalde uitvoeringen/markten)
Als de versnellingspook in stand N staat,
moet de pook in een willekeurige rijstand
worden geplaatst of anders het rempedaal
worden losgelaten of de versnellingspook
in stand (+), (–) of R worden gezet.
070-090 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 79

80
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
fig. 100F0M0506mfig. 101F0M0507m
HANDMATIGE IN-
/UITSCHAKELING
Het systeem kan worden in- of uitge-
schakeld met de knop op het schakelaar-
paneel fig. 101. Als het systeem is uitge-
schakeld, is op het dashboard het lampje
op het instrumentenpaneel “Start&Stop
OFF” fig. 100 zichtbaar.
Bovendien worden (voor bepaalde uit-
voeringen/markten) extra aanwijzingen ge-
geven op het display over de in- en uit-
schakeling van het Start&Stop-systeem. OMSTANDIGHEDENWAARBIJ
DE MOTOR
NIETWORDTAFGEZET
Bij ingeschakeld systeem wordt, om re-
denen van comfort, beperking van uitstoot
en veiligheid, de motor onder de volgen-
de omstandigheden niet uitgezet:
❒
nog koude motor;
❒ buitengewoon lage buitentemperatuur;
❒ onvoldoende acculading;
❒ bezig met regeneratie van het roetfilter
(DPF) (alleen bij dieselmotoren);
❒ bestuurdersportier niet gesloten;
❒ veiligheidsgordel van de bestuurder niet
omgelegd;
❒ ingeschakelde achteruit (bijv. bij het par-
keren); ❒
bij versies met automatische klimaatre-
geling (voor bepaalde versies/markten),
wanneer een comfortabele tempera-
tuur in het interieur moet worden be-
reikt of bij ingeschakelde MAX-DEF;
❒ tijdens de inrijperiode, als het systeem
wordt geïnitialiseerd.
In bovengenoemde gevallen gaat, voor be-
paalde versies/markten waar deze aanwe-
zig is, de led op de knop branden, zoals af-
gebeeld in fig. fig. 101.
070-090 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 80

81
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
fig. 102F0M0508m
OMSTANDIGHEDEN VOOR HET
HERSTARTEN VAN DE MOTOR
Vanwege comforteisen, beperking van de
uitstoot en om veiligheidsredenen kan de
motor weer automatisch worden gestart,
zonder ingrijpen van de bestuurder, onder
de volgende omstandigheden:
❒onvoldoende opgeladen accu;
❒beperkte onderdruk in het remsysteem (bijvoorbeeld na herhaaldelijk intrappen
van het rempedaal);
❒auto in beweging (bijvoorbeeld wan-neer bergafwaarts wordt gereden);
❒door het Start&Stop-systeem langerdan ongeveer 3 minuten uitgezette mo-
tor.
❒bij automatische airconditioning, zolangnog niet een comfortabele temperatuur
in het interieur is bereikt of als de
MAX-DEF-functie is ingeschakeld.
Met een ingeschakelde versnelling kan de
motor alleen automatisch worden gestart
als het koppelingspedaal geheel wordt in-
getrapt. Via een melding op het instru-
mentenpaneel en het branden van het
lampje fig. 99 op het instrumentenpaneel
(indien aanwezig) wordt de bestuurder
verzocht deze handeling uit te voeren. Opmerking: Als het koppelingspedaal
niet wordt ingetrapt na 3 minuten na het
uitzetten van de motor, is een herstart van
de motor alleen mogelijk met behulp van
de contactsleutel.
Opmerking: Als de motor ongewenst is
afgeslagen, bijvoorbeeld wanneer het kop-
pelingspedaal te snel is losgelaten bij een in-
geschakelde versnelling, en het Start&Stop-
systeem is ingeschakeld, dan kan de mo-
tor gestart worden door het koppelings-
pedaal helemaal in te trappen of door de
versnellingspook in de vrijstand te zetten.
VEILIGHEIDSINSTELLINGEN
Als de motor is uitgezet door het
Start&Stop-systeem en de bestuurder
maakt de eigen veiligheidsgordel los en
opent het bestuurders- of passagierspor-
tier, dan kan de motor daarna alleen wor-
den gestart m.b.v. de contactsleutel.De bestuurder wordt op deze situatie ge-
attendeerd door een geluidssignaal, een
melding op het display en, voor bepaalde
uitvoeringen/markten, het knipperen van
symbool het lampje fig. 99
op het instru-
mentenpaneel.
“ENERGY SAVING”-FUNCTIE
(voor bepaalde uitvoeringen/markten)
Als na een automatische start van de mo-
tor de bestuurder 3 minuten geen enkele
actie onderneemt, dan zet het Start&Stop-
systeem de motor definitief uit om brand-
stof te besparen. In dat geval kan de mo-
tor alleen gestart worden met de
contactsleutel.
Opmerking: Het is in alle gevallen mo-
gelijk de motor draaiend te houden door
het Start&Stop-systeem uit te schakelen.
STORINGEN
Bij een storing schakelt het Start&Stop-
systeem uit. De storing wordt aan de be-
stuurder getoond door het branden van
het lampje A-fig. 102 en, indien aanwe-
zig, het verschijnen van een melding en een
symbool Bop het instrumentenpaneel.
Wendt u in dat geval tot het Fiat Service-
netwerk.
070-090 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 81

82
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
PERIODES DAT DE AUTO NIET
GEBRUIKT WORDT fig. 103
Als de auto enige tijd niet gebruikt wordt
(of als de accu vervangen wordt) is het
noodzakelijk om de elektrische voeding van
de accu af te koppelen; om dit soort werk-
zaamheden, uiterst voorzichtig, uit te voe-
ren, gaat u als volgt te werk: druk op de
knop A-fig. 103 om de stekker Blos te
maken van de sensor C voor bewaking van
de accustatus (deze laatste zit op de min-
pool van de accu zelf). NOODSTART fig. 104
(met Start&Stop-systeem zonder
secundaire minpool)
(voor bepaalde uitvoeringen/markten)
Als een noodstart wordt uitgevoerd met
een hulpaccu mag de minkabel (–) vanaf de
hulpaccu nooit met de minpool
A-fig. 104
van de accu van de auto worden verbon-
den, maar moet de minkabel op een mas-
sapunt op de motor of de versnellingsbak
worden aangesloten.
Wendt u voor het vervangen
van de accu altijd tot het Fi-
at Servicenetwerk. Vervang de accu
door een accu van hetzelfde type
(HEAVY DUTY) en met dezelfde spe-
cificaties.
ATTENTIE!
fig. 103F0M0623mfig. 104F0M0658m
BELANGRIJK Nadat de contactslot naar
STOP is gedraaid en het bestuurderspor-
tier is gesloten, minstens een minuut wach-
ten voordat u de elektrische voeding van
de accu loskoppelt en vervolgens weer aan-
sluit.
070-090 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 82

83
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
fig. 105F0M0511m

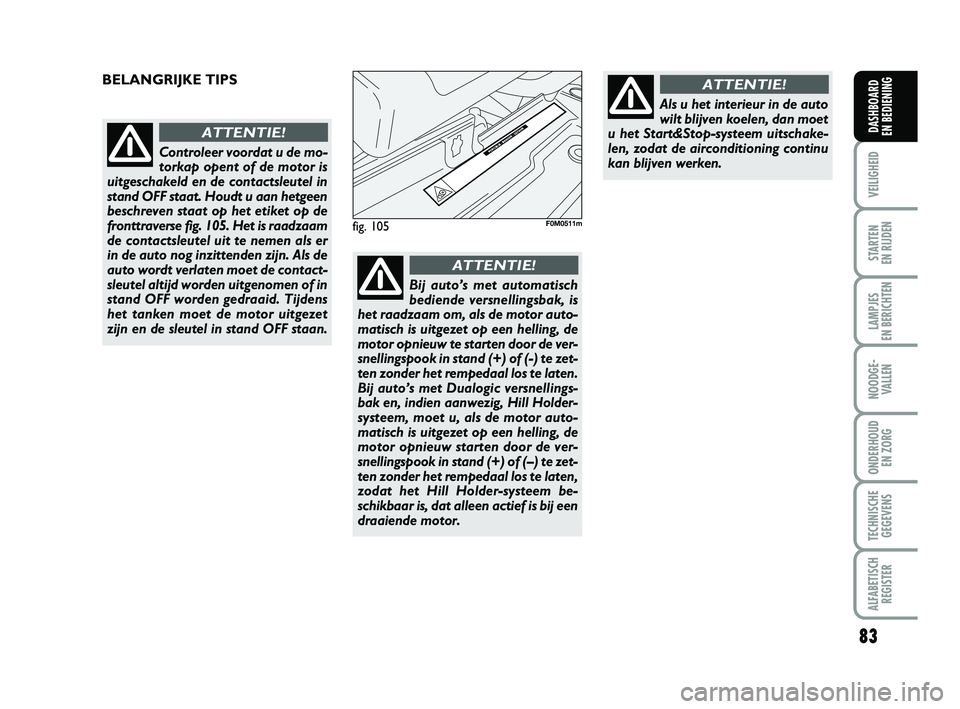

BELANGRIJKE TIPS
Controleer voordat u de mo-
torkap opent of de motor is
uitgeschakeld en de contactsleutel in
stand OFF staat. Houdt u aan hetgeen
beschreven staat op het etiket op de
fronttraverse fig. 105. Het is raadzaam
de contactsleutel uit te nemen als er
in de auto nog inzittenden zijn. Als de
auto wordt verlaten moet de contact-
sleutel altijd worden uitgenomen of in
stand OFF worden gedraaid. Tijdens
het tanken moet de motor uitgezet
zijn en de sleutel in stand OFF staan.
ATTENTIE!
Bij auto’s met automatisch
bediende versnellingsbak, is
het raadzaam om, als de motor auto-
matisch is uitgezet op een helling, de
motor opnieuw te starten door de ver-
snellingspook in stand (+) of (-) te zet-
ten zonder het rempedaal los te laten.
Bij auto’s met Dualogic versnellings-
bak en, indien aanwezig, Hill Holder-
systeem, moet u, als de motor auto-
matisch is uitgezet op een helling, de
motor opnieuw starten door de ver-
snellingspook in stand (+) of (–) te zet-
ten zonder het rempedaal los te laten,
zodat het Hill Holder-systeem be-
schikbaar is, dat alleen actief is bij een
draaiende motor.
ATTENTIE!
Als u het interieur in de auto
wilt blijven koelen, dan moet
u het Start&Stop-systeem uitschake-
len, zodat de airconditioning continu
kan blijven werken.
ATTENTIE!
070-090 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 83

84
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
fig. 108F0M0512m
GEAR SHIFT
INDICATOR
(voor bepaalde uitvoeringen/markten)
Het “GSI”-systeem (Gear Shift Indicator)
geeft een schakeladvies aan de bestuurder
m.b.v. een indicatie op het instrumenten-
paneel (zie fig. 108).
De GSI (indien aanwezig) adviseert de be-
stuurder naar een andere versnelling te
schakelen om brandstof te besparen.
Voor een zuinige rijstijl wordt daarom
aangeraden de adviezen van de Gear Shift
Indicator op te volgen. Als op het display de icoon SHIFT UP (
NSHIFT) verschijnt, dan adviseert de GSI
om naar een hogere versnelling op te
schakelen, terwijl als op het display wordt
weergeven SHIFT DOWN (
OSHIFT),
dan adviseert de GSI om terug te schake-
len naar een lagere versnelling.
070-090 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 84

85
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

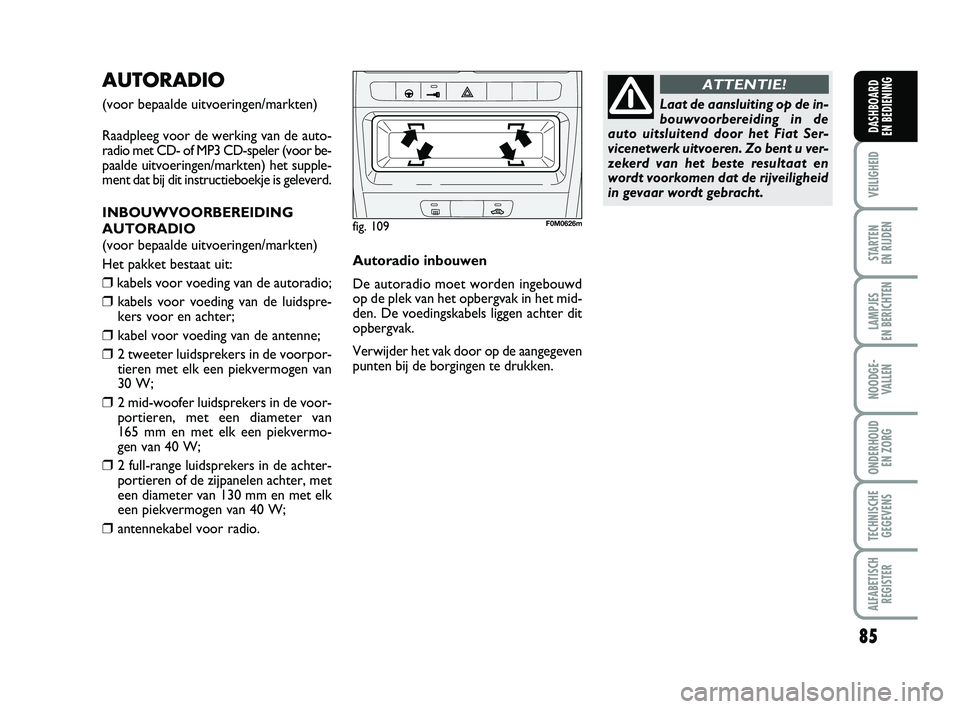

AUTORADIO
(voor bepaalde uitvoeringen/markten)
Raadpleeg voor de werking van de auto-
radio met CD- of MP3 CD-speler (voor be-
paalde uitvoeringen/markten) het supple-
ment dat bij dit instructieboekje is geleverd.
INBOUWVOORBEREIDING
AUTORADIO
(voor bepaalde uitvoeringen/markten)
Het pakket bestaat uit:
❒kabels voor voeding van de autoradio;
❒kabels voor voeding van de luidspre-
kers voor en achter;
❒kabel voor voeding van de antenne;
❒2 tweeter luidsprekers in de voorpor-
tieren met elk een piekvermogen van
30 W;
❒2 mid-woofer luidsprekers in de voor-
portieren,met een diameter van165 mm en met elk een piekvermo-
gen van 40 W;
❒2 full-range luidsprekers in de achter-
portieren of de zijpanelen achter, met
een diameter van 130 mm en met elk
een piekvermogen van 40 W;
❒antennekabel voor radio. Autoradio inbouwen
De autoradio moet worden ingebouwd
op de plek van het opbergvak in het mid-
den. De voedingskabels liggen achter dit
opbergvak.
Verwijder het vak door op de aangegeven
punten bij de borgingen te drukken.
fig. 109F0M0626m
Laat de aansluiting op de in-
bouwvoorbereiding in de
auto uitsluitend door het Fiat Ser-
vicenetwerk uitvoeren. Zo bent u ver-
zekerd van het beste resultaat en
wordt voorkomen dat de rijveiligheid
in gevaar wordt gebracht.
ATTENTIE!
070-090 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 85

86
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

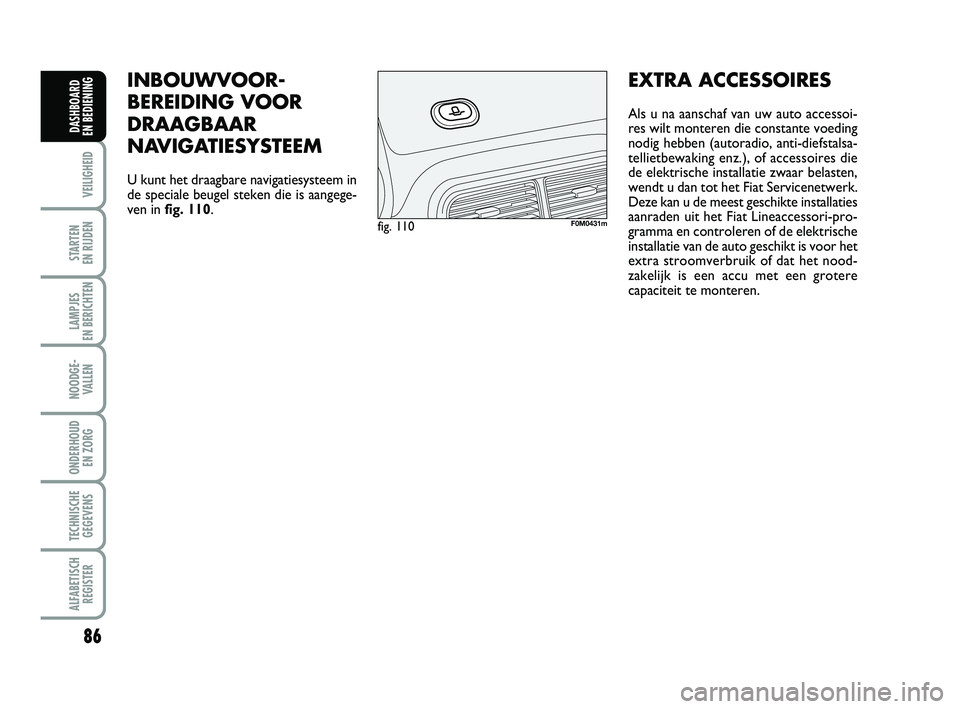

INBOUWVOOR -
BEREIDING VOOR
DRAAGBAAR
NAVIGATIESYSTEEM
U kunt het draagbare navigatiesysteem in
de speciale beugel steken die is aangege-
ven in fig. 110.
fig. 110F0M0431m
EXTRA ACCESSOIRES
Als u na aanschaf van uw auto accessoi-
res wilt monteren die constante voeding
nodig hebben (autoradio, anti-diefstalsa-
tellietbewaking enz.), of accessoires die
de elektrische installatie zwaar belasten,
wendt u dan tot het Fiat Servicenetwerk.
Deze kan u de meest geschikte installaties
aanraden uit het Fiat Lineaccessori-pro-
gramma en controleren of de elektrische
installatie van de auto geschikt is voor het
extra stroomverbruik of dat het nood-
zakelijk is een accu met een grotere
capaciteit te monteren.
070-090 PUNTO POP 1ed NL 25/03/14 16:31 Pagina 86
