FIAT PUNTO 2020 Instructieboek (in Dutch)

37
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
fig. 31
F0M0611m
VERWARMING EN VENTILATIE
1. Vast luchtrooster boven – 2. Verstelbare luchtroosters in het midden – 3. Vaste luchtroosters aan zijkant – 4.Verstelbare
luchtroosters aan zijkant – 5. Luchtroosters onder voor zitplaatsen voor – 6.Luchtroosters onder voor zitplaatsen achter.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 37

38
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

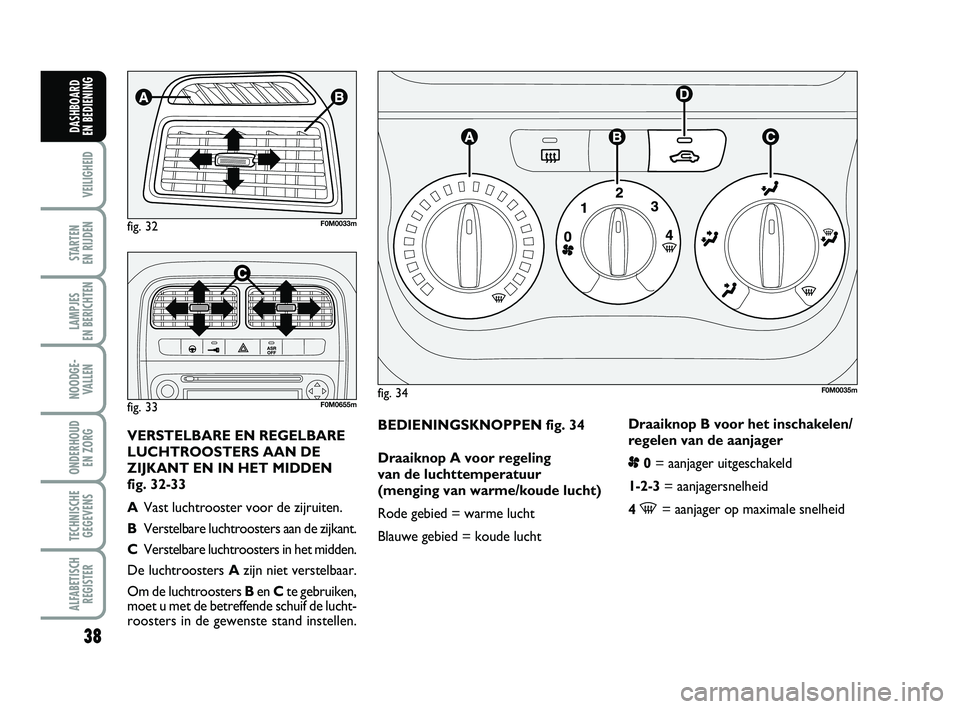

BEDIENINGSKNOPPEN fig. 34
Draaiknop A voor regeling
van de luchttemperatuur
(menging van warme/koude lucht)
Rode gebied = warme lucht
Blauwe gebied = koude lucht Draaiknop B voor het inschakelen/
regelen van de aanjager
p
0= aanjager uitgeschakeld
1-2-3 = aanjagersnelheid
4
-= aanjager op maximale snelheid
fig. 34F0M0035m
fig. 32F0M0033m
fig. 33F0M0655m
VERSTELBARE EN REGELBARE
LUCHTROOSTERS AAN DE
ZIJKANT EN IN HET MIDDEN
fig. 32-33
A Vast luchtrooster voor de zijruiten.
B Verstelbare luchtroosters aan de zijkant.
C Verstelbare luchtroosters in het midden.
De luchtroosters Azijn niet verstelbaar.
Om de luchtroosters Ben Cte gebruiken,
moet u met de betreffende schuif de lucht-
roosters in de gewenste stand instellen.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 38

39
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

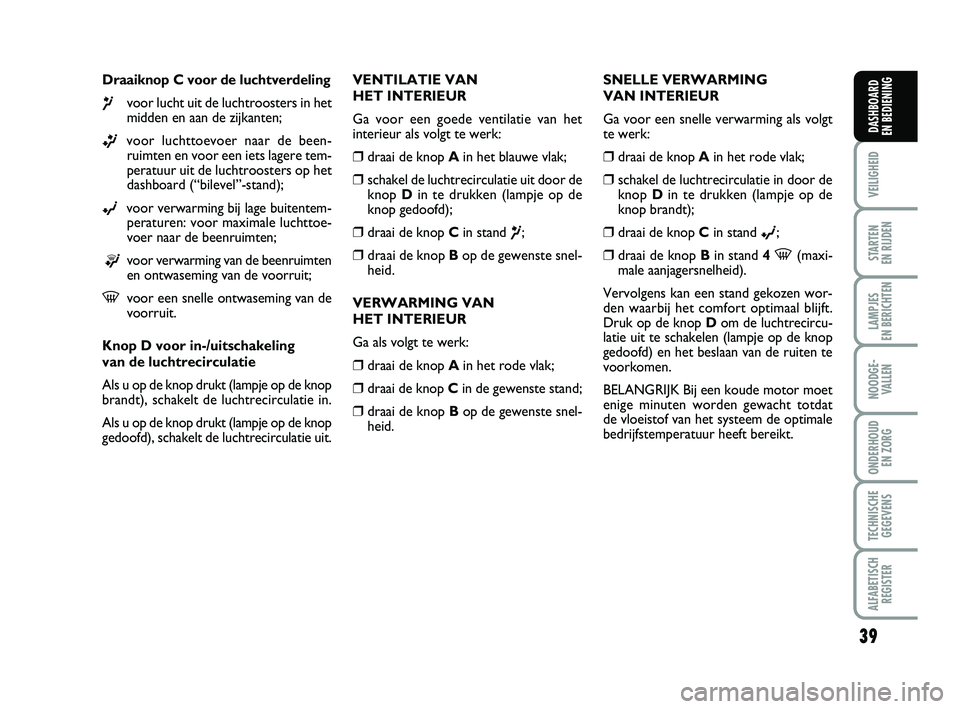

Draaiknop C voor de luchtverdeling
¶voor lucht uit de luchtroosters in het
midden en aan de zijkanten;
ßvoor luchttoevoer naar de been- ruimten en voor een iets lagere tem-
peratuur uit de luchtroosters op het
dashboard (“bilevel”-stand);
©voor verwarming bij lage buitentem-peraturen: voor maximale luchttoe-
voer naar de beenruimten;
®voor verwarming van de beenruimten
en ontwaseming van de voorruit;
-voor een snelle ontwaseming van de
voorruit.
Knop D voor in-/uitschakeling
van de luchtrecirculatie
Als u op de knop drukt (lampje op de knop
brandt), schakelt de luchtrecirculatie in.
Als u op de knop drukt (lampje op de knop
gedoofd), schakelt de luchtrecirculatie uit. SNELLE VERWARMING
VAN INTERIEUR
Ga voor een snelle verwarming als volgt
te werk:
❒draai de knop
Ain het rode vlak;
❒schakel de luchtrecirculatie in door de
knop Din te drukken (lampje op de
knop brandt);
❒draai de knop Cin stand ©;
❒draai de knop B in stand 4 -(maxi-
male aanjagersnelheid).
Vervolgens kan een stand gekozen wor-
den waarbij het comfort optimaal blijft.
Druk op de knop Dom de luchtrecircu-
latie uit te schakelen (lampje op de knop
gedoofd) en het beslaan van de ruiten te
voorkomen.
BELANGRIJK Bij een koude motor moet
enige minuten worden gewacht totdat
de vloeistof van het systeem de optimale
bedrijfstemperatuur heeft bereikt.
VENTILATIE VAN
HET INTERIEUR
Ga voor een goede ventilatie van het
interieur als volgt te werk:
❒draai de knop
Ain het blauwe vlak;
❒schakel de luchtrecirculatie uit door de
knop Din te drukken (lampje op de
knop gedoofd);
❒draai de knop Cin stand ¶;
❒draai de knop Bop de gewenste snel-
heid.
VERWARMING VAN
HET INTERIEUR
Ga als volgt te werk:
❒draai de knop Ain het rode vlak;
❒draai de knop Cin de gewenste stand;
❒draai de knop Bop de gewenste snel-
heid.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 39

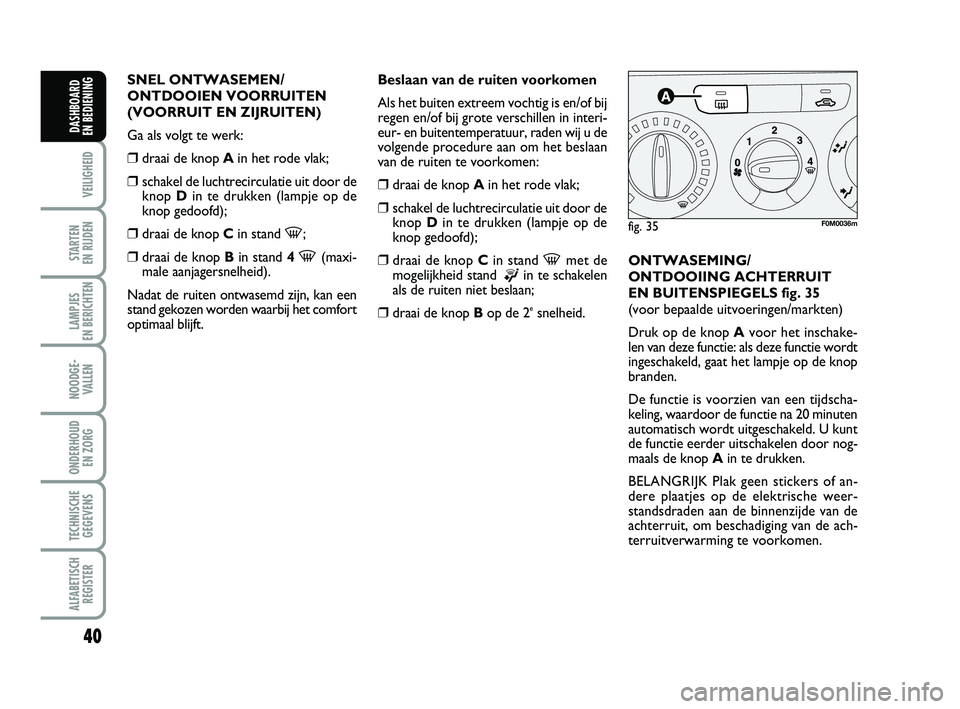

40
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
SNEL ONTWASEMEN/
ONTDOOIEN VOORRUITEN
(VOORRUIT EN ZIJRUITEN)
Ga als volgt te werk:
❒draai de knop Ain het rode vlak;
❒schakel de luchtrecirculatie uit door de
knop Din te drukken (lampje op de
knop gedoofd);
❒draai de knop Cin stand -;
❒draai de knop B in stand 4 -(maxi-
male aanjagersnelheid).
Nadat de ruiten ontwasemd zijn, kan een
stand gekozen worden waarbij het comfort
optimaal blijft. Beslaan van de ruiten voorkomen
Als het buiten extreem vochtig is en/of bij
regen en/of bij grote verschillen in interi-
eur- en buitentemperatuur, raden wij u de
volgende procedure aan om het beslaan
van de ruiten te voorkomen:
❒draai de knop
Ain het rode vlak;
❒schakel de luchtrecirculatie uit door de
knop Din te drukken (lampje op de
knop gedoofd);
❒draai de knop Cin stand -met de
mogelijkheid stand
®in te schakelen
als de ruiten niet beslaan;
❒draai de knop Bop de 2esnelheid. ONTWASEMING/
ONTDOOIING ACHTERRUIT
EN BUITENSPIEGELS fig. 35
(voor bepaalde uitvoeringen/markten)
Druk op de knop
Avoor het inschake-
len van deze functie: als deze functie wordt
ingeschakeld, gaat het lampje op de knop
branden.
De functie is voorzien van een tijdscha-
keling, waardoor de functie na 20 minuten
automatisch wordt uitgeschakeld. U kunt
de functie eerder uitschakelen door nog-
maals de knop Ain te drukken.
BELANGRIJK Plak geen stickers of an-
dere plaatjes op de elektrische weer-
standsdraden aan de binnenzijde van de
achterruit, om beschadiging van de ach-
terruitverwarming te voorkomen.
fig. 35F0M0036m
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 40

41
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

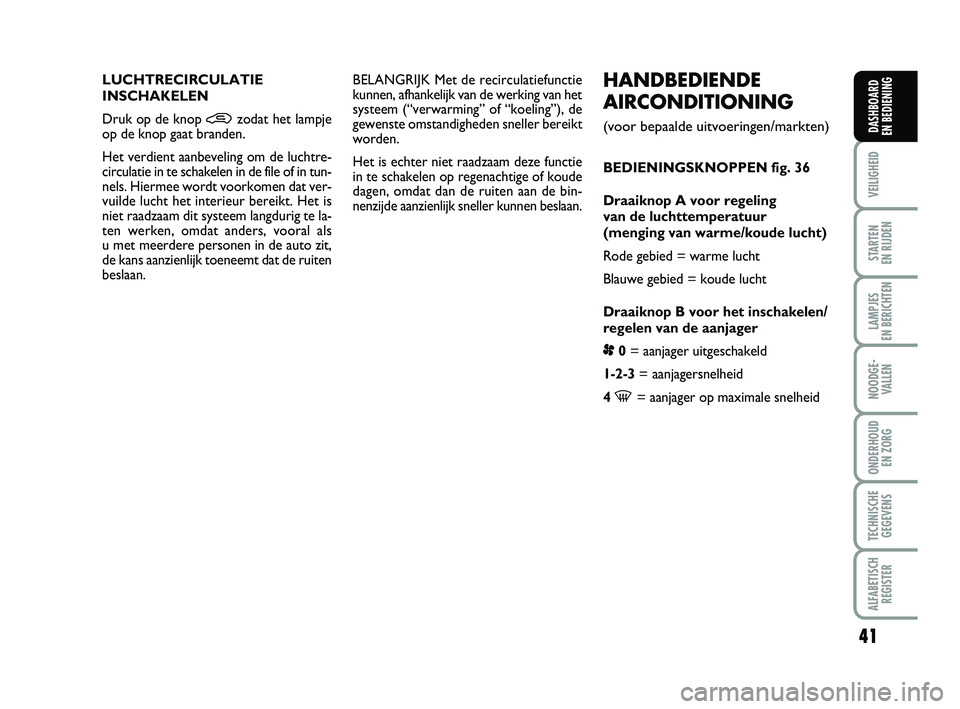

HANDBEDIENDE
AIRCONDITIONING
(voor bepaalde uitvoeringen/markten)
BEDIENINGSKNOPPEN fig. 36
Draaiknop A voor regeling
van de luchttemperatuur
(menging van warme/koude lucht)
Rode gebied = warme lucht
Blauwe gebied = koude lucht
Draaiknop B voor het inschakelen/
regelen van de aanjager
p 0= aanjager uitgeschakeld
1-2-3 = aanjagersnelheid
4
-= aanjager op maximale snelheid
LUCHTRECIRCULATIE
INSCHAKELEN
Druk op de knop
•zodat het lampje
op de knop gaat branden.
Het verdient aanbeveling om de luchtre-
circulatie in te schakelen in de file of in tun-
nels. Hiermee wordt voorkomen dat ver-
vuilde lucht het interieur bereikt. Het is
niet raadzaam dit systeem langdurig te la-
ten werken, omdat anders, vooral als
u met meerdere personen in de auto zit,
de kans aanzienlijk toeneemt dat de ruiten
beslaan. BELANGRIJK Met de recirculatiefunctie
kunnen, afhankelijk van de werking van het
systeem (“verwarming” of “koeling”), de
gewenste omstandigheden sneller bereikt
worden.
Het is echter niet raadzaam deze functie
in te schakelen op regenachtige of koude
dagen, omdat dan de ruiten aan de bin-
nenzijde aanzienlijk sneller kunnen beslaan.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 41

42
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

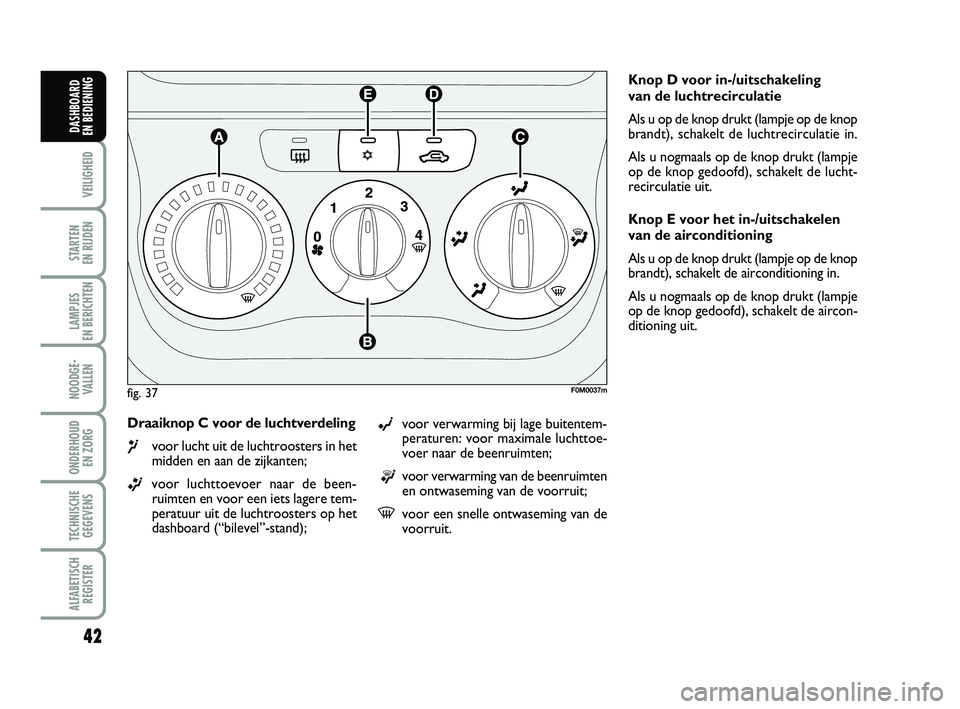

Draaiknop C voor de luchtverdeling
¶voor lucht uit de luchtroosters in het
midden en aan de zijkanten;
ßvoor luchttoevoer naar de been- ruimten en voor een iets lagere tem-
peratuur uit de luchtroosters op het
dashboard (“bilevel”-stand); Knop D voor in-/uitschakeling
van de luchtrecirculatie
Als u op de knop drukt (lampje op de knop
brandt), schakelt de luchtrecirculatie in.
Als u nogmaals op de knop drukt (lampje
op de knop gedoofd), schakelt de lucht-
recirculatie uit.
Knop E voor het in-/uitschakelen
van de airconditioning
Als u op de knop drukt (lampje op de knop
brandt), schakelt de airconditioning in.
Als u nogmaals op de knop drukt (lampje
op de knop gedoofd), schakelt de aircon-
ditioning uit.
fig. 37F0M0037m
©voor verwarming bij lage buitentem-
peraturen: voor maximale luchttoe-
voer naar de beenruimten;
®voor verwarming van de beenruimten
en ontwaseming van de voorruit;
-voor een snelle ontwaseming van de
voorruit.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 42

43
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

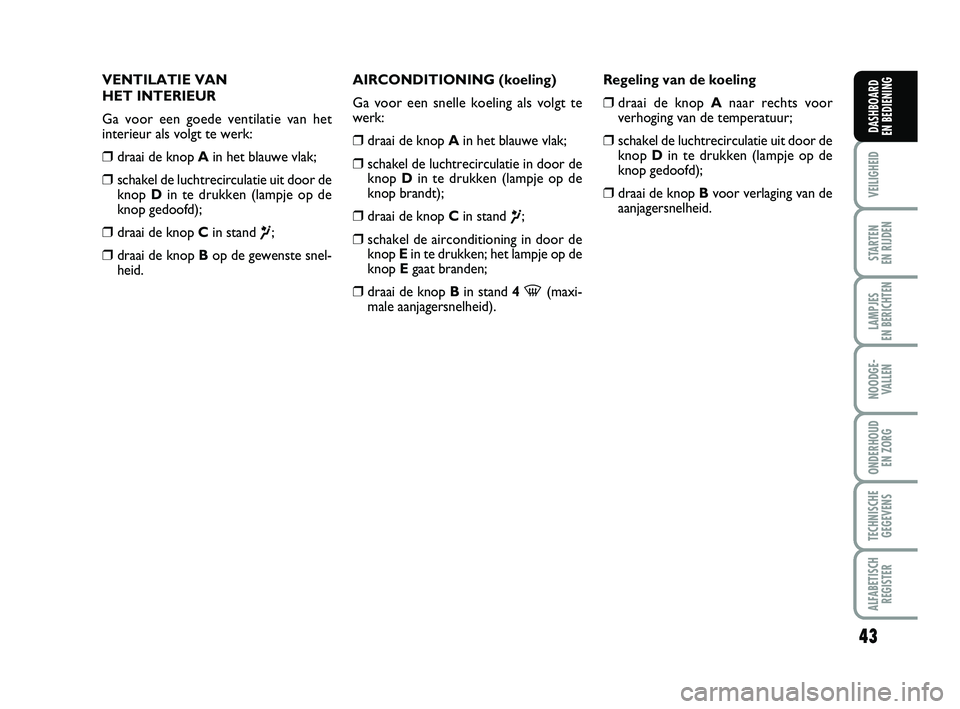

VENTILATIE VAN
HET INTERIEUR
Ga voor een goede ventilatie van het
interieur als volgt te werk:
❒draai de knop Ain het blauwe vlak;
❒schakel de luchtrecirculatie uit door de
knop Din te drukken (lampje op de
knop gedoofd);
❒draai de knop Cin stand ¶;
❒draai de knop Bop de gewenste snel-
heid. AIRCONDITIONING (koeling)
Ga voor een snelle koeling als volgt te
werk:
❒draai de knop
Ain het blauwe vlak;
❒schakel de luchtrecirculatie in door de
knop Din te drukken (lampje op de
knop brandt);
❒draai de knop Cin stand ¶;
❒schakel de airconditioning in door de
knop Ein te drukken; het lampje op de
knop Egaat branden;
❒draai de knop B in stand 4-(maxi-
male aanjagersnelheid). Regeling van de koeling
❒draai de knop
Anaar rechts voor
verhoging van de temperatuur;
❒schakel de luchtrecirculatie uit door de
knop Din te drukken (lampje op de
knop gedoofd);
❒draai de knop Bvoor verlaging van de
aanjagersnelheid.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 43

44
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

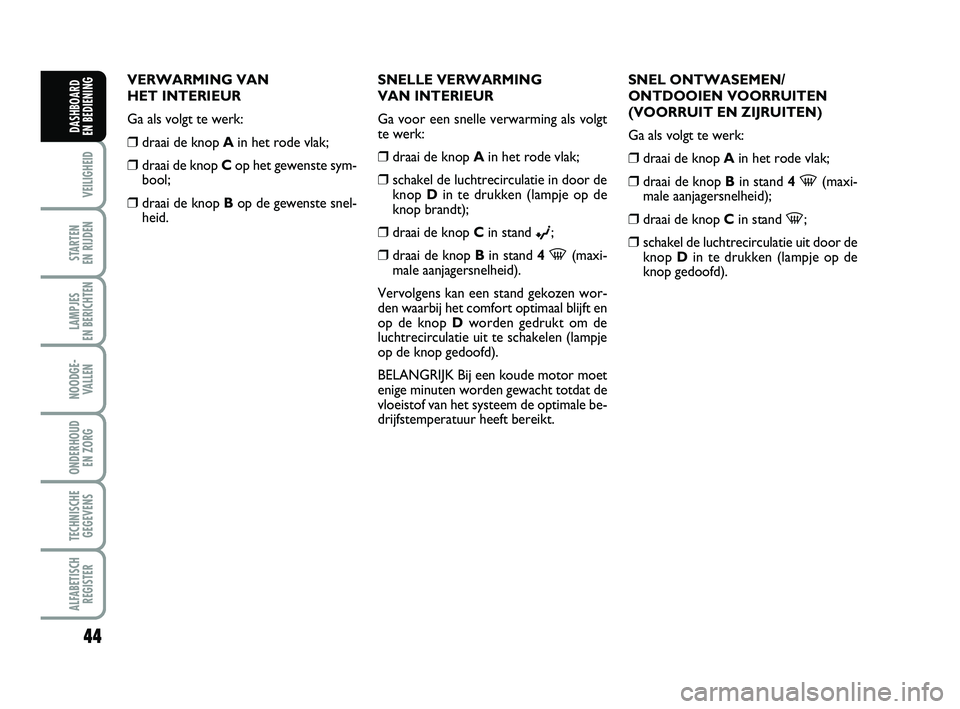

VERWARMING VAN
HET INTERIEUR
Ga als volgt te werk:
❒draai de knop Ain het rode vlak;
❒draai de knop Cop het gewenste sym-
bool;
❒draai de knop Bop de gewenste snel-
heid. SNELLE VERWARMING
VAN INTERIEUR
Ga voor een snelle verwarming als volgt
te werk:
❒draai de knop
Ain het rode vlak;
❒schakel de luchtrecirculatie in door de
knop Din te drukken (lampje op de
knop brandt);
❒draai de knop Cin stand ©;
❒draai de knop B in stand 4-(maxi-
male aanjagersnelheid).
Vervolgens kan een stand gekozen wor-
den waarbij het comfort optimaal blijft en
op de knop D worden gedrukt om de
luchtrecirculatie uit te schakelen (lampje
op de knop gedoofd).
BELANGRIJK Bij een koude motor moet
enige minuten worden gewacht totdat de
vloeistof van het systeem de optimale be-
drijfstemperatuur heeft bereikt. SNEL ONTWASEMEN/
ONTDOOIEN VOORRUITEN
(VOORRUIT EN ZIJRUITEN)
Ga als volgt te werk:
❒draai de knop
Ain het rode vlak;
❒draai de knop B in stand 4-(maxi-
male aanjagersnelheid);
❒draai de knop Cin stand -;
❒schakel de luchtrecirculatie uit door de
knop Din te drukken (lampje op de
knop gedoofd).
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 44

45
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

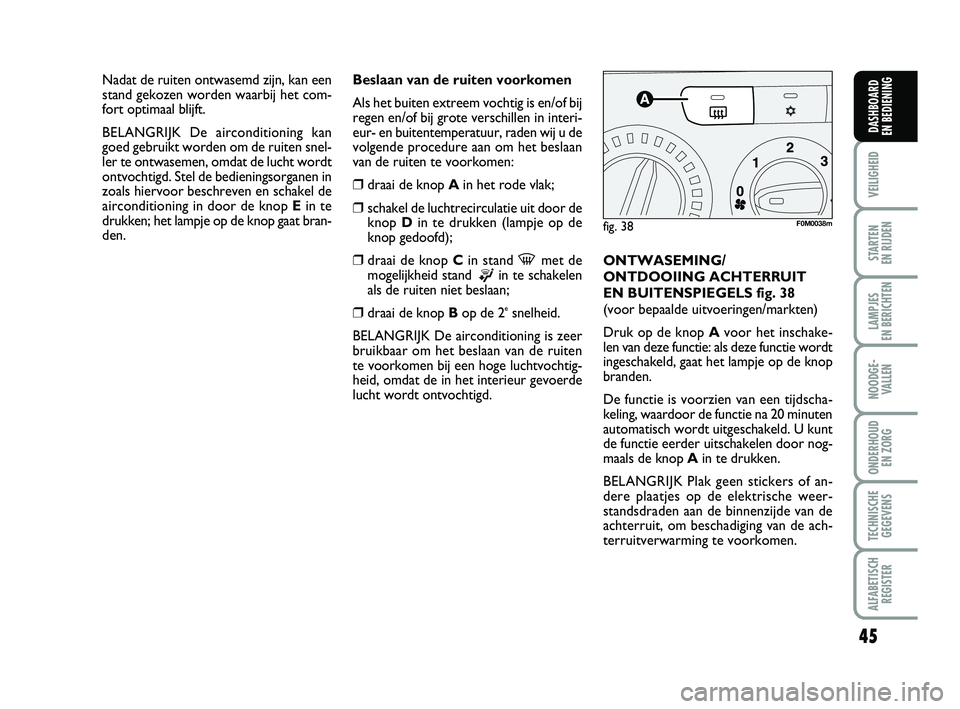

Beslaan van de ruiten voorkomen
Als het buiten extreem vochtig is en/of bij
regen en/of bij grote verschillen in interi-
eur- en buitentemperatuur, raden wij u de
volgende procedure aan om het beslaan
van de ruiten te voorkomen:
❒draai de knop Ain het rode vlak;
❒schakel de luchtrecirculatie uit door de
knop Din te drukken (lampje op de
knop gedoofd);
❒draai de knop Cin stand -met de
mogelijkheid stand
®in te schakelen
als de ruiten niet beslaan;
❒draai de knop Bop de 2esnelheid.
BELANGRIJK De airconditioning is zeer
bruikbaar om het beslaan van de ruiten
te voorkomen bij een hoge luchtvochtig-
heid, omdat de in het interieur gevoerde
lucht wordt ontvochtigd. ONTWASEMING/
ONTDOOIING ACHTERRUIT
EN BUITENSPIEGELS fig. 38
(voor bepaalde uitvoeringen/markten)
Druk op de knop
Avoor het inschake-
len van deze functie: als deze functie wordt
ingeschakeld, gaat het lampje op de knop
branden.
De functie is voorzien van een tijdscha-
keling, waardoor de functie na 20 minuten
automatisch wordt uitgeschakeld. U kunt
de functie eerder uitschakelen door nog-
maals de knop Ain te drukken.
BELANGRIJK Plak geen stickers of an-
dere plaatjes op de elektrische weer-
standsdraden aan de binnenzijde van de
achterruit, om beschadiging van de ach-
terruitverwarming te voorkomen.
fig. 38F0M0038m
Nadat de ruiten ontwasemd zijn, kan een
stand gekozen worden waarbij het com-
fort optimaal blijft.
BELANGRIJK De airconditioning kan
goed gebruikt worden om de ruiten snel-
ler te ontwasemen, omdat de lucht wordt
ontvochtigd. Stel de bedieningsorganen in
zoals hiervoor beschreven en schakel de
airconditioning in door de knop Ein te
drukken; het lampje op de knop gaat bran-
den.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 45

46
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

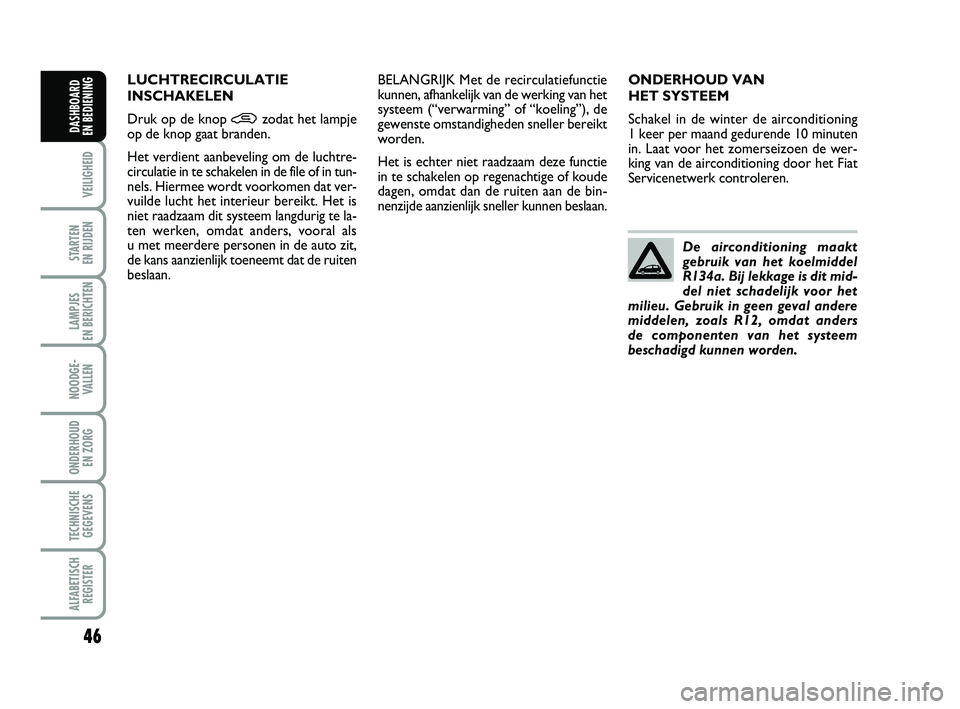

ONDERHOUD VAN
HET SYSTEEM
Schakel in de winter de airconditioning
1 keer per maand gedurende 10 minuten
in. Laat voor het zomerseizoen de wer-
king van de airconditioning door het Fiat
Servicenetwerk controleren.
De airconditioning maakt
gebruik van het koelmiddel
R134a. Bij lekkage is dit mid-
del niet schadelijk voor het
milieu. Gebruik in geen geval andere
middelen, zoals R12, omdat anders
de componenten van het systeem
beschadigd kunnen worden.BELANGRIJK Met de recirculatiefunctie
kunnen, afhankelijk van de werking van het
systeem (“verwarming” of “koeling”), de
gewenste omstandigheden sneller bereikt
worden.
Het is echter niet raadzaam deze functie
in te schakelen op regenachtige of koude
dagen, omdat dan de ruiten aan de bin-
nenzijde aanzienlijk sneller kunnen beslaan.
LUCHTRECIRCULATIE
INSCHAKELEN
Druk op de knop
•zodat het lampje
op de knop gaat branden.
Het verdient aanbeveling om de luchtre-
circulatie in te schakelen in de file of in tun-
nels. Hiermee wordt voorkomen dat ver-
vuilde lucht het interieur bereikt. Het is
niet raadzaam dit systeem langdurig te la-
ten werken, omdat anders, vooral als
u met meerdere personen in de auto zit,
de kans aanzienlijk toeneemt dat de ruiten
beslaan.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 46
