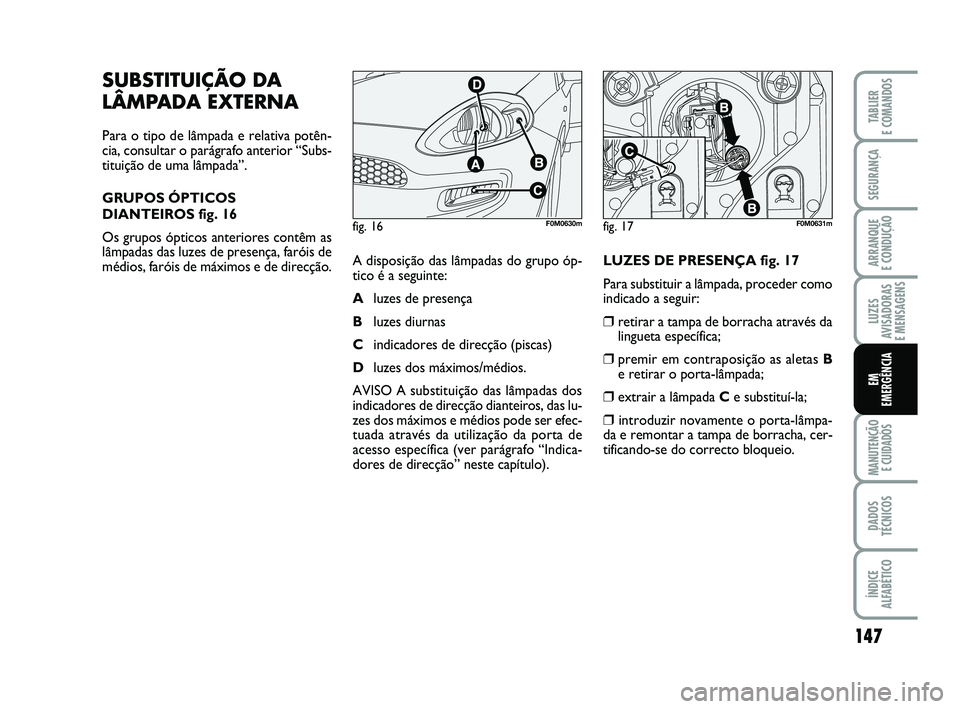

SUBSTITUIÇÃO DA
LÂMPADA EXTERNA
Para o tipo de lâmpada e relativa potên-
cia, consultar o parágrafo anterior “Subs-
tituição de uma lâmpada”.
GRUPOS ÓPTICOS
DIANTEIROS fig. 16
Os grupos ópticos anteriores contêm as
lâmpadas das luzes de presença, faróis de
médios, faróis de máximos e de direcção. A disposição das lâmpadas do grupo óp-
tico é a seguinte:
A
luzes de presença
B luzes diurnas
C indicadores de direcção (piscas)
D luzes dos máximos/médios.
AVISO A substituição das lâmpadas dos
indicadores de direcção dianteiros, das lu-
zes dos máximos e médios pode ser efec-
tuada através da utilização da porta de
acesso específica (ver parágrafo “Indica-
dores de direcção” neste capítulo). LUZES DE PRESENÇA fig. 17
Para substituir a lâmpada, proceder como
indicado a seguir:
❒retirar a tampa de borracha através da
lingueta específica;
❒premir em contraposição as aletas
B
e retirar o porta-lâmpada;
❒extrair a lâmpada Ce substituí-la;
❒introduzir novamente o porta-lâmpa-
da e remontar a tampa de borracha, cer-
tificando-se do correcto bloqueio.
fig. 16F0M0630mfig. 17F0M0631m
133-164 PUNTO POP 1ed PT 24/03/14 14:52 Pagina 147

148
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
EM
EMERGÊNCIA

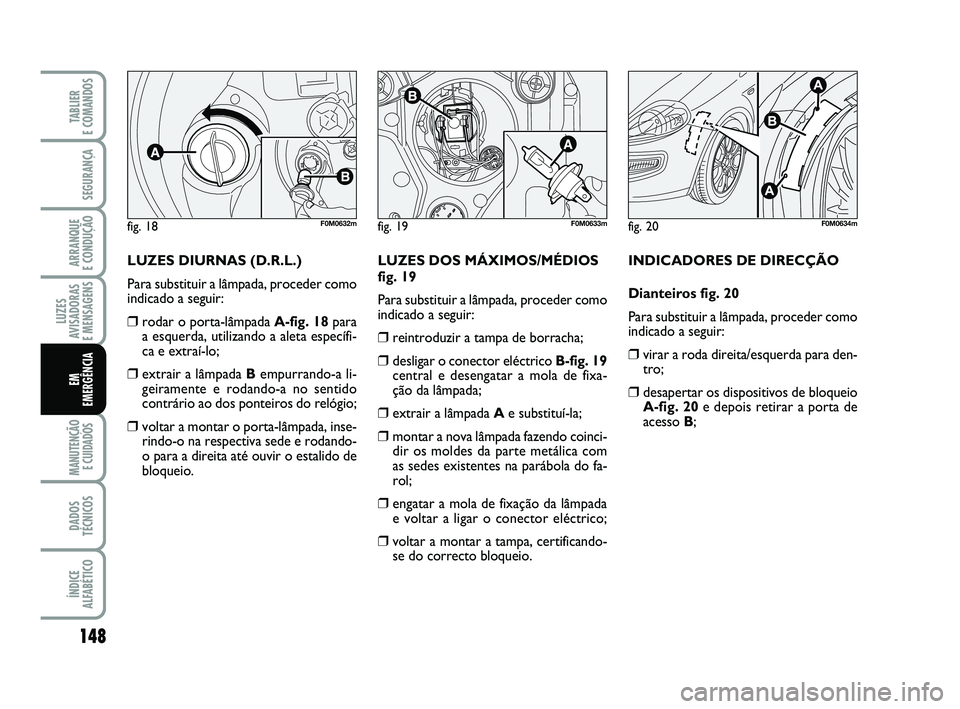

LUZES DIURNAS (D.R.L.)
Para substituir a lâmpada, proceder como
indicado a seguir:
❒rodar o porta-lâmpada A-fig. 18para
a esquerda, utilizando a aleta específi-
ca e extraí-lo;
❒extrair a lâmpada B empurrando-a li-
geiramente e rodando-a no sentido
contrário ao dos ponteiros do relógio;
❒voltar a montar o porta-lâmpada, inse-
rindo-o na respectiva sede e rodando-
o para a direita até ouvir o estalido de
bloqueio. LUZES DOS MÁXIMOS/MÉDIOS
fig. 19
Para substituir a lâmpada, proceder como
indicado a seguir:
❒reintroduzir a tampa de borracha;
❒desligar o conector eléctrico
B-fig. 19
central e desengatar a mola de fixa-
ção da lâmpada;
❒extrair a lâmpada A e substituí-la;
❒montar a nova lâmpada fazendo coinci-
dir os moldes da parte metálica com
as sedes existentes na parábola do fa-
rol;
❒engatar a mola de fixação da lâmpada
e voltar a ligar o conector eléctrico;
❒voltar a montar a tampa, certificando-
se do correcto bloqueio. INDICADORES DE DIRECÇÃO
Dianteiros fig. 20
Para substituir a lâmpada, proceder como
indicado a seguir:
❒virar a roda direita/esquerda para den-
tro;
❒desapertar os dispositivos de bloqueio
A-fig. 20
e depois retirar a porta de
acesso B;
fig. 18F0M0632mfig. 19F0M0633mfig. 20F0M0634m
133-164 PUNTO POP 1ed PT 24/03/14 14:52 Pagina 148

149
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
EM
EMERGÊNCIA

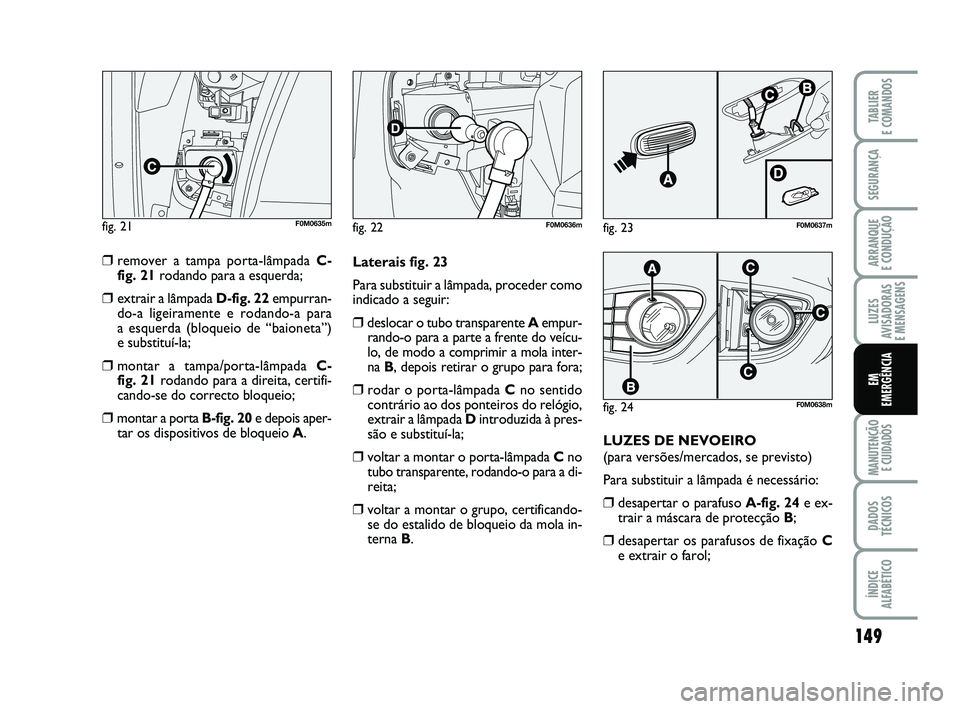

❒remover a tampa porta-lâmpada C-
fig. 21 rodando para a esquerda;
❒extrair a lâmpada D-fig. 22empurran-
do-a ligeiramente e rodando-a para
a esquerda (bloqueio de “baioneta”)
e substituí-la;
❒montar a tampa/porta-lâmpada C-
fig. 21 rodando para a direita, certifi-
cando-se do correcto bloqueio;
❒montar a porta B-fig. 20 e depois aper-
tar os dispositivos de bloqueio A. Laterais fig. 23
Para substituir a lâmpada, proceder como
indicado a seguir:
❒deslocar o tubo transparente A
empur-
rando-o para a parte a frente do veícu-
lo, de modo a comprimir a mola inter-
na B, depois retirar o grupo para fora;
❒rodar o porta-lâmpada Cno sentido
contrário ao dos ponteiros do relógio,
extrair a lâmpada Dintroduzida à pres-
são e substituí-la;
❒voltar a montar o porta-lâmpada Cno
tubo transparente, rodando-o para a di-
reita;
❒voltar a montar o grupo, certificando- se do estalido de bloqueio da mola in-
terna B. LUZES DE NEVOEIRO
(para versões/mercados, se previsto)
Para substituir a lâmpada é necessário:❒desapertar o parafuso
A-fig. 24e ex-
trair a máscara de protecção B;
❒desapertar os parafusos de fixação C
e extrair o farol;
fig. 22F0M0636mfig. 21F0M0635m
fig. 24F0M0638m
fig. 23F0M0637m
133-164 PUNTO POP 1ed PT 24/03/14 14:52 Pagina 149

150
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
EM
EMERGÊNCIA

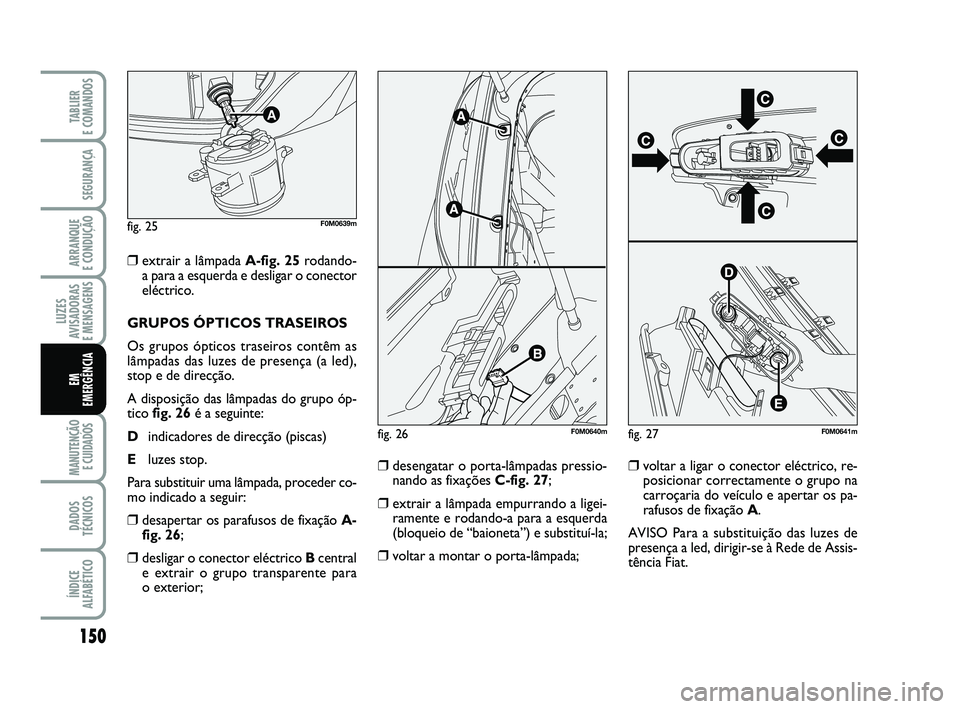

❒extrair a lâmpada A-fig. 25rodando-
a para a esquerda e desligar o conector
eléctrico.
GRUPOS ÓPTICOS TRASEIROS
Os grupos ópticos traseiros contêm as
lâmpadas das luzes de presença (a led),
stop e de direcção.
A disposição das lâmpadas do grupo óp-
tico fig. 26 é a seguinte:
D indicadores de direcção (piscas)
E luzes stop.
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒desapertar os parafusos de fixação A-
fig. 26;
❒desligar o conector eléctrico Bcentral
e extrair o grupo transparente para
o exterior;
❒desengatar o porta-lâmpadas pressio- nando as fixações C-fig. 27;
❒extrair a lâmpada empurrando a ligei-
ramente e rodando-a para a esquerda
(bloqueio de “baioneta”) e substituí-la;
❒voltar a montar o porta-lâmpada;
❒voltar a ligar o conector eléctrico, re-posicionar correctamente o grupo na
carroçaria do veículo e apertar os pa-
rafusos de fixação A.
AVISO Para a substituição das luzes de
presença a led, dirigir-se à Rede de Assis-
tência Fiat.
fig. 25
A
F0M0639m
fig. 26F0M0640mfig. 27F0M0641m
133-164 PUNTO POP 1ed PT 24/03/14 14:52 Pagina 150

151
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
EM
EMERGÊNCIA

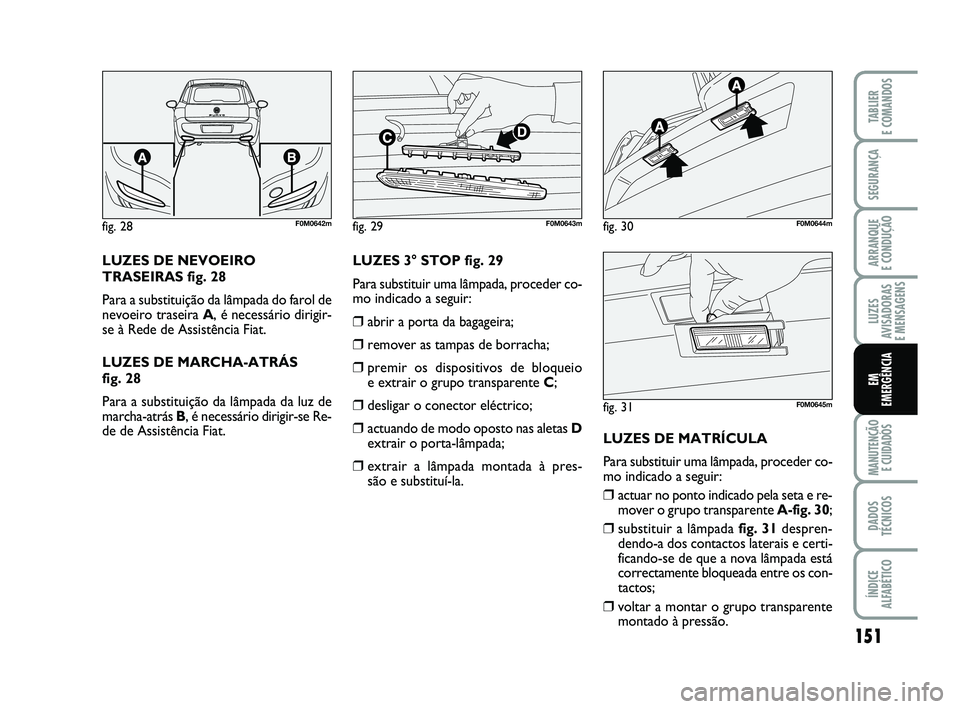

LUZES DE NEVOEIRO
TRASEIRAS fig. 28
Para a substituição da lâmpada do farol de
nevoeiro traseira A, é necessário dirigir-
se à Rede de Assistência Fiat.
LUZES DE MARCHA-ATRÁS
fig. 28
Para a substituição da lâmpada da luz de
marcha-atrás B, é necessário dirigir-se Re-
de de Assistência Fiat. LUZES 3° STOP fig. 29
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒abrir a porta da bagageira;
❒remover as tampas de borracha;
❒premir os dispositivos de bloqueio
e extrair o grupo transparente C;
❒desligar o conector eléctrico;
❒actuando de modo oposto nas aletas D
extrair o porta-lâmpada;
❒extrair a lâmpada montada à pres- são e substituí-la. LUZES DE MATRÍCULA
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒actuar no ponto indicado pela seta e re-
mover o grupo transparente A-fig. 30;
❒substituir a lâmpada fig. 31 despren-
dendo-a dos contactos laterais e certi-
ficando-se de que a nova lâmpada está
correctamente bloqueada entre os con-
tactos;
❒voltar a montar o grupo transparente montado à pressão.
fig. 28F0M0642mfig. 29F0M0643mfig. 30F0M0644m
fig. 31F0M0645m
133-164 PUNTO POP 1ed PT 24/03/14 14:52 Pagina 151

152
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
EM
EMERGÊNCIA

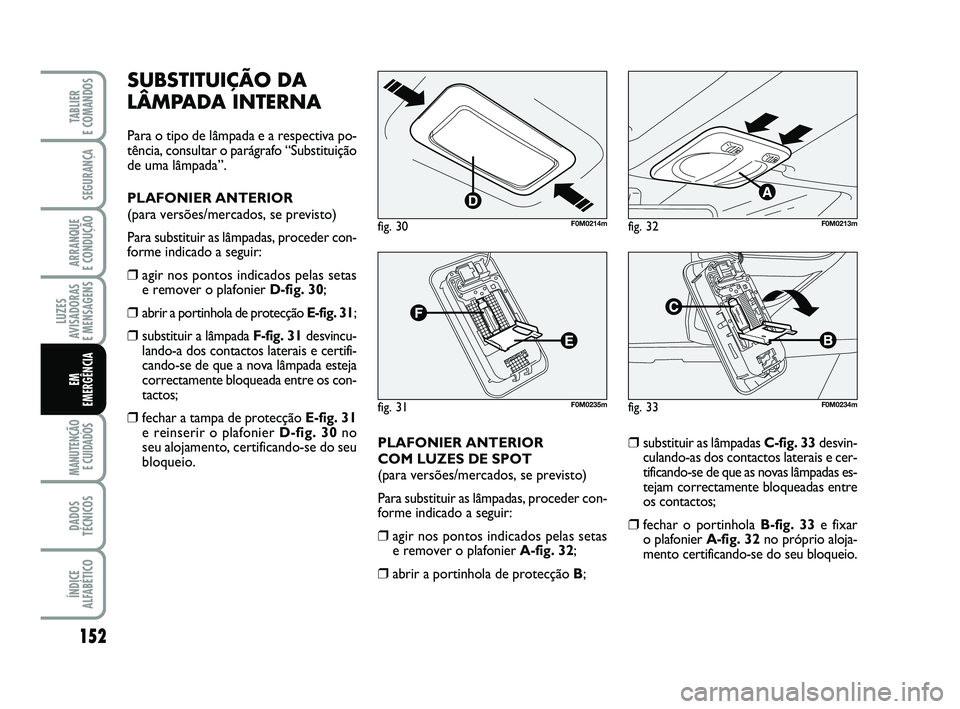

SUBSTITUIÇÃO DA
LÂMPADA INTERNA
Para o tipo de lâmpada e a respectiva po-
tência, consultar o parágrafo “Substituição
de uma lâmpada”.
PLAFONIER ANTERIOR
(para versões/mercados, se previsto)
Para substituir as lâmpadas, proceder con-
forme indicado a seguir:
❒agir nos pontos indicados pelas setas e remover o plafonier D-fig. 30;
❒abrir a portinhola de protecção E-fig. 31;
❒substituir a lâmpada F-fig. 31 desvincu-
lando-a dos contactos laterais e certifi-
cando-se de que a nova lâmpada esteja
correctamente bloqueada entre os con-
tactos;
❒fechar a tampa de protecção E-fig. 31
e reinserir o plafonier D-fig. 30 no
seu alojamento, certificando-se do seu
bloqueio. PLAFONIER ANTERIOR
COM LUZES DE SPOT
(para versões/mercados, se previsto)
Para substituir as lâmpadas, proceder con-
forme indicado a seguir:
❒agir nos pontos indicados pelas setas
e remover o plafonier A-fig. 32;
❒abrir a portinhola de protecção B;
❒substituir as lâmpadas C-fig. 33 desvin-
culando-as dos contactos laterais e cer-
tificando-se de que as novas lâmpadas es-
tejam correctamente bloqueadas entre
os contactos;
❒fechar o portinhola B-fig. 33 e fixar
o plafonier A-fig. 32 no próprio aloja-
mento certificando-se do seu bloqueio.
fig. 32F0M0213m
fig. 33F0M0234m
fig. 30F0M0214m
fig. 31F0M0235m
133-164 PUNTO POP 1ed PT 24/03/14 14:52 Pagina 152

153
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
EM
EMERGÊNCIA
SUBSTITUIÇÃO
DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico
intervindo em caso de avaria ou interven-
ção imprópria no sistema.
Quando um dispositivo não funciona, é ne-
cessário verificar a eficiência do respecti-
vo fusível de protecção: o elemento con-
dutor A-fig. 34 não deve ser interrom-
pido. Caso contrário, é necessário substi-
tuir o fusível queimado por outro com
a mesma amperagem (da mesma cor).
B fusível íntegro fig. 34
C fusível com elemento condutor inter-
rompido fig. 34.
fig. 34F0M0236m
Não substituir em caso algum
um fusível por outro com
uma amperagem superior; PERIGO
DE INCÊNDIO.
AVISO
Nunca substituir o fusível da-
nificado por fios metálicos
ou outros materiais de recu-
peração.
Se um fusível geral de pro-
tecção (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) intervir, dirigir-se
à Rede de Assistência Fiat.
AVISO
Caso o fusível se interrompa,
dirigir-se à Rede de Assistên-
cia Fiat.
AVISO
Antes de substituir um fusível,
certificar-se de ter retirado
a chave da ignição e de ter apagado
e/ou desligado todos os acessórios.
AVISO
Se um fusível geral de pro-
tecção dos sistemas de segu-
rança (sistema air bag, sistema de tra-
vagem), sistemas do motopropulsor
(sistema do motor, sistema da caixa
de vel.) ou sistema da direcção inter-
vier, dirigir-se à Rede de Assistência
Fiat.
AVISO
133-164 PUNTO POP 1ed PT 24/03/14 14:52 Pagina 153

154
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
EM
EMERGÊNCIA

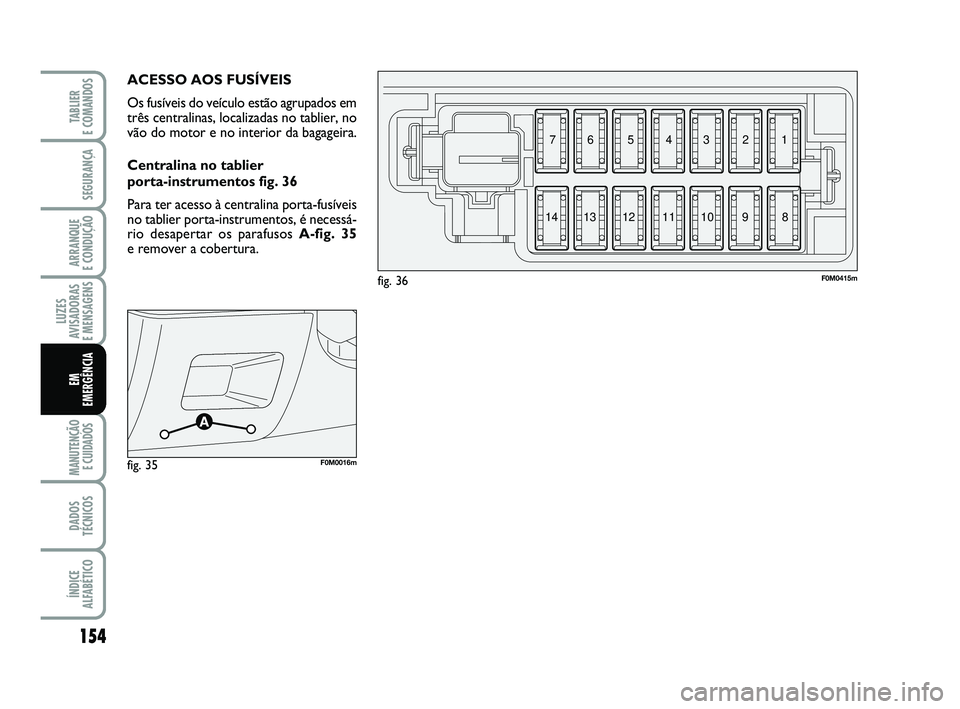

ACESSO AOS FUSÍVEIS
Os fusíveis do veículo estão agrupados em
três centralinas, localizadas no tablier, no
vão do motor e no interior da bagageira.
Centralina no tablier
porta-instrumentos fig. 36
Para ter acesso à centralina porta-fusíveis
no tablier porta-instrumentos, é necessá-
rio desapertar os parafusos A-fig. 35
e remover a cobertura.
fig. 36F0M0415m
34567
89101112
1314 12
fig. 35F0M0016m
133-164 PUNTO POP 1ed PT 24/03/14 14:52 Pagina 154

155
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
EM
EMERGÊNCIA

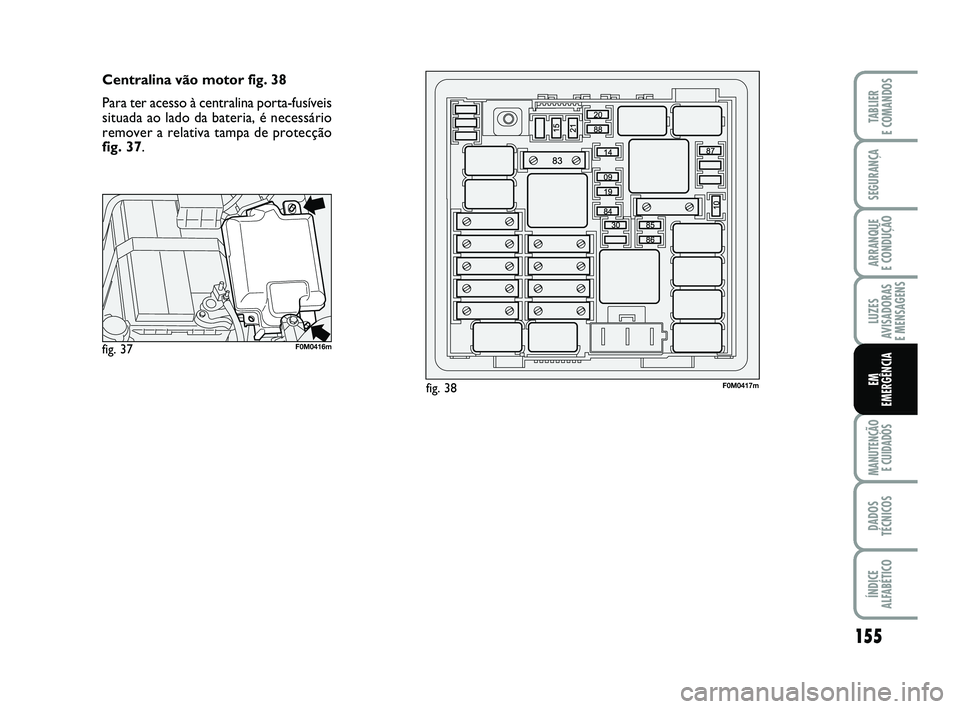

Centralina vão motor fig. 38
Para ter acesso à centralina porta-fusíveis
situada ao lado da bateria, é necessário
remover a relativa tampa de protecção
fig. 37.
fig. 38F0M0417m
fig. 37F0M0416m
133-164 PUNTO POP 1ed PT 24/03/14 14:52 Pagina 155

156
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
EM
EMERGÊNCIA

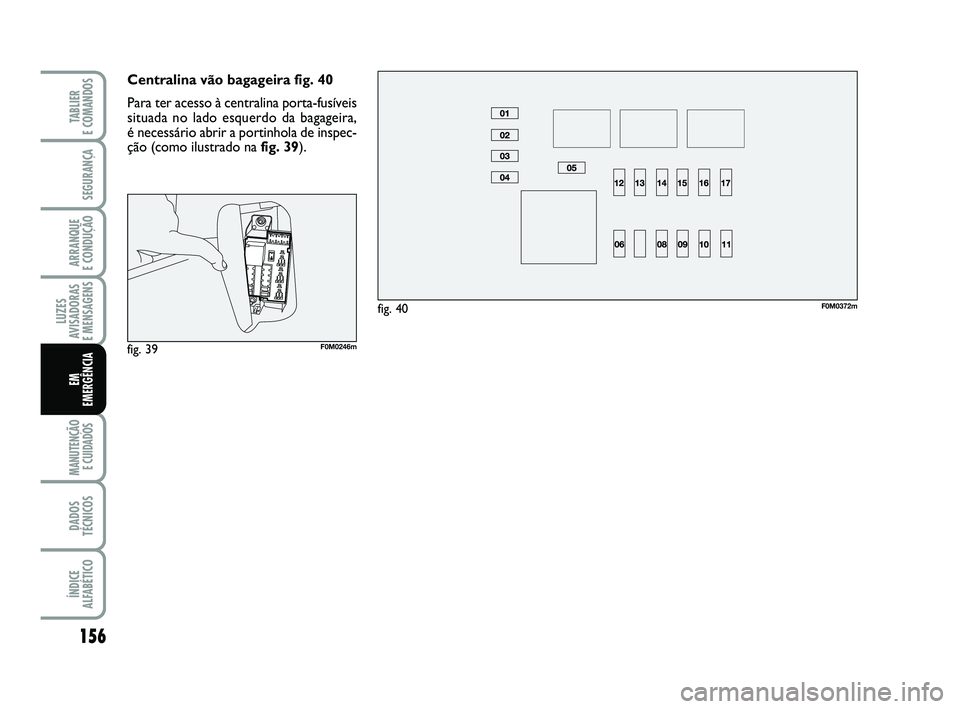

Centralina vão bagageira fig. 40
Para ter acesso à centralina porta-fusíveis
situada no lado esquerdo da bagageira,
é necessário abrir a portinhola de inspec-
ção (como ilustrado na fig. 39).
fig. 40F0M0372m
fig. 39F0M0246m
133-164 PUNTO POP 1ed PT 24/03/14 14:52 Pagina 156
