Page 21 of 43
19
HANDS-FREE KIT WITH VOICE RECOGNITION AND Bluetooth
®WIRELESS TECHNOLOGY
The hands-free kit recognises all
voice tags recorded on the phone thus
enabling to call with voice recognition
any voice tagged number.
It is however possible to store (ac-
cording to mobile phone type) voice
tags directly in the hands-free kit mem-
ory but, in this case, the hands-free kit
will recognise just those voice tags.
IMPORTANTVoice prompts are
recognised by the system only if prop-
erly recorded, for this reason you have
to speak out naturally and clearly.
To obtain optimum operation,
please, comply with these recommen-
dations:
– close the doors and windows;
– turn off your engine and ventilation
(key at MAR);
– make the recording from the dri-
ver’s seat;
– if using long names (e.g.: “John
Brown” instead of “John”) notice that
the system will record a voice tag for
max. 2 seconds.Dual call (according to mobile
phone type):
– press button A-fig. 1to refuse the
new call;
– press button B-fig. 1once to pick
up the new call;
– press button B-fig. 1once again to
return to the first call;
– to end the call, press button
A-fig. 1once.
IMPORTANTThe second call can
be accepted or refused only if the
“Avviso di chiamata” (“Call waiting”)
function on your phone is active.
For additional information about the
association between vocal samples and
numbers in the address book, calls by
means of keywords, and other set-
tings, refer to the cell phone manual. IMPORTANTBefore using voice
prompts check that Bluetooth®wire-
less technology, “Voice recognition”
and “Wordspotting” functions on
your phone are active (according to
mobile phone type). Voice recognition
performances are available and de-
pending on mobile phone model used.
Answering a call: press button
B-fig. 1.
Refusing a call: press button A-
fig. 1on the keypad.
Ending a call: press button A-fig. 1.
To redial last number called:
press button B-fig. 1and keep it
pressed up to redialling of the num-
ber.
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 19
Page 22 of 43
20
HANDS-FREE KIT WITH VOICE RECOGNITION AND Bluetooth
®WIRELESS TECHNOLOGY
TROUBLESHOOTING
PROBLEM
The system is not working
The system says that the Bluetooth®wireless technology is not detected
Your telephone does not detect the hands-free kit
Your telephone is not detected
The person you are calling complains of the bad
sound quality during communication
The person you are calling complains of an echo
during communication
You cannot hear the voice of the person
you are calling
No connection after entering
the passcode “1234”
Your telephone is detected too slowly
when switched on
When making a call with voice recognition
the system says that the name
you desire is not voice tagged
Dual call failing
Certain phone book entries are not copied
in the system memory
The system does not recognise voice prompts
SOLUTION
Check that the ignition key is turned to MAR
Switch off your telephone and then switch it back on again
(if the hands-free kit is not operating)
Switch off your telephone and then switch it back on again
Check that the connection of the Bluetooth
®wireless technology of your telephone is
enabled (refer to the manual of your phone, if necessary)
Repeat the connection phase
Make sure that you are speaking clearly and according to microphone direction
Lower the volume on the mobile phone. Also lower the volume of car radio channel
PHONE, if necessary (see Sound System supplement)
Adjust the volume on the mobile phone. Also check the volume of car radio channel
PHONE, if necessary (see Sound System supplement)
Go back to the main menu and repeat the pairing procedure
Set user priority (refer to paragraph “Pairing priority”)
Check that the required name is voice tagged
Repeat the name clearly towards the microphone
Check that the “Avviso di chiamata” (Call waiting) option on your phone is enabled
Check that these entries are present in the phone book and not only in the
SIM card memory
Check that Bluetooth
®wireless technology, “Voice recognition” and “Wordspotting”
options on your phone are enabled
IMPORTANT System checks and repairs, if required, shall only be performed by Fiat Dealership.
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 20
Page 23 of 43
21
FREISPRECH EINRICHTUNG MIT SPRACHERKENNUNG UND TECHNOLOGIE Bluetooth
®
ALLGEMEINES
Bluetooth
®ist eine Technologie, die
die drahtlose Funkverbindung (wire-
less) mit Ihrem Handy und der Frei-
sprechanlage auf dem Fahrzeug er-
möglicht.
Die Kommunikation ist auf Kurz-
streckendatenfunk begründet, die Da-
ten und Stimmen mit einer Geschwin-
digkeit von etwa 1 Mb (Megabyte) pro
Sekunde innerhalb eines Aktionsradi-
us von etwa 10 Metern austauschen.
Die von den Vorrichtungen mit der
Technologie Bluetooth
®verwende-
te Funkfrequenz unterliegt keiner Be-
schränkung und ist frei und kostenlos.
Die Freisprecheinrichtung mit Spra-
cherkennung ermöglicht es, in voll-
kommener Sicherheit, Freiheit und be-
quem in jeder Fahrsituation zu telefo-
nieren, Anrufe zu empfangen und zu
senden, ohone die Hände vom Lenk-
rad zu nehmen, so wie es das Gesetz
vorschreibt.– Weiterleitung/Annahme/Ableh-
nung der Anrufe mit Sprachbefehl (je
nach Typ des Handys);
– Kontrolle der Lautstärke durch das
Menü des Funktelefons und den Ta-
sten der Radiolautstärke (siehe das
Autoradio-Handbuch);
– “Diskretmodus” des Gesprächs,
um die Lautstärke von der Frei-
sprecheinrichtung direkt auf das Han-
dy zu übertragen (je nach Typ des
Handys);
– Verringerung des Echos und der
Hintergrundgeräusche. Das auf dem Fahrzeug installierte Sy-
stem verfügt über folgende Funktio-
nen:
– Stummschaltung des Autoradios
während der Telefongespräche;
– Verwaltung des Gesprächs in der
Freisprechfunktion;
– Streuung des Gesprächs durch die
Lautsprecher des Fahrzeugs;
– Möglichkeit für den Anschluss von
bis zu 3 Handys mit Aktivierung von
einem Handy zur Zeit (die Einstellung
des Hauptanwenders wird in der Fol-
ge erklärt);
– Spracherkennung (je nach Typ des
Handys);
– Automatisches Speichern des Te-
lefonbuchs;
– Verwaltung von mehreren Tele-
fonnummern für jeden einzelnen Kon-
takt (z. B. Privat, Geschäftlich, Handy
- je nach Typ des Handys);
FREISPRECH EINRICHTUNG MIT SPRACHERKENNUNG
UND TECHNOLOGIE Bluetooth®
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 21

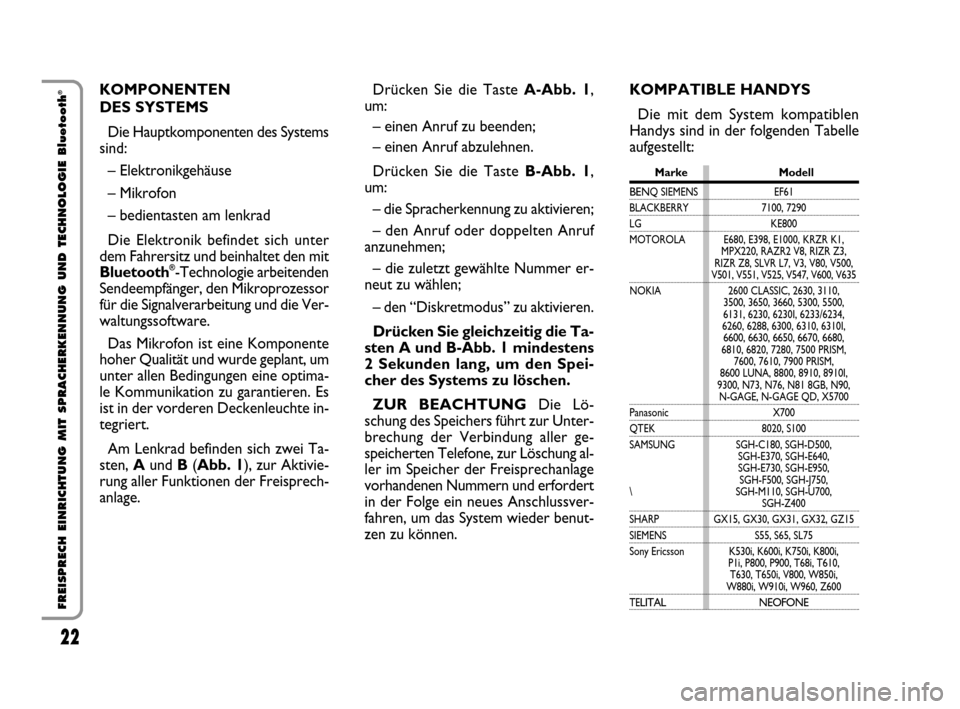

Page 24 of 43
22
FREISPRECH EINRICHTUNG MIT SPRACHERKENNUNG UND TECHNOLOGIE Bluetooth
®KOMPONENTEN
DES SYSTEMS
Die Hauptkomponenten des Systems
sind:
– Elektronikgehäuse
– Mikrofon
– bedientasten am lenkrad
Die Elektronik befindet sich unter
dem Fahrersitz und beinhaltet den mit
Bluetooth
®-Technologie arbeitenden
Sendeempfänger, den Mikroprozessor
für die Signalverarbeitung und die Ver-
waltungssoftware.
Das Mikrofon ist eine Komponente
hoher Qualität und wurde geplant, um
unter allen Bedingungen eine optima-
le Kommunikation zu garantieren. Es
ist in der vorderen Deckenleuchte in-
tegriert.
Am Lenkrad befinden sich zwei Ta-
sten, Aund B(Abb. 1), zur Aktivie-
rung aller Funktionen der Freisprech-
anlage.Drücken Sie die Taste A-Abb. 1,
um:
– einen Anruf zu beenden;
– einen Anruf abzulehnen.
Drücken Sie die Taste B-Abb. 1,
um:
– die Spracherkennung zu aktivieren;
– den Anruf oder doppelten Anruf
anzunehmen;
– die zuletzt gewählte Nummer er-
neut zu wählen;
– den “Diskretmodus” zu aktivieren.
Drücken Sie gleichzeitig die Ta-
sten A und B-Abb. 1 mindestens
2 Sekunden lang, um den Spei-
cher des Systems zu löschen.
ZUR BEACHTUNGDie Lö-
schung des Speichers führt zur Unter-
brechung der Verbindung aller ge-
speicherten Telefone, zur Löschung al-
ler im Speicher der Freisprechanlage
vorhandenen Nummern und erfordert
in der Folge ein neues Anschlussver-
fahren, um das System wieder benut-
zen zu können.KOMPATIBLE HANDYS
Die mit dem System kompatiblen
Handys sind in der folgenden Tabelle
aufgestellt:
Marke Modell
BENQ SIEMENS EF61
BLACKBERRY 7100, 7290
LG KE800
MOTOROLA E680, E398, E1000, KRZR K1,
MPX220, RAZR2 V8, RIZR Z3,
RIZR Z8, SLVR L7, V3, V80, V500,
V501, V551, V525, V547, V600, V635
NOKIA 2600 CLASSIC, 2630, 3110,
3500, 3650, 3660, 5300, 5500,
6131, 6230, 6230I, 6233/6234,
6260, 6288, 6300, 6310, 6310I,
6600, 6630, 6650, 6670, 6680,
6810, 6820, 7280, 7500 PRISM,
7600, 7610, 7900 PRISM,
8600 LUNA, 8800, 8910, 8910I,
9300, N73, N76, N81 8GB, N90,
N-GAGE, N-GAGE QD, X5700
Panasonic X700
QTEK 8020, S100
SAMSUNG SGH-C180, SGH-D500,
SGH-E370, SGH-E640,
SGH-E730, SGH-E950,
SGH-F500, SGH-J750,
\ SGH-M110, SGH-U700,
SGH-Z400
SHARP GX15, GX30, GX31, GX32, GZ15
SIEMENS S55, S65, SL75
Sony Ericsson K530i, K600i, K750i, K800i,
P1i, P800, P900, T68i, T610,
T630, T650i, V800, W850i,
W880i, W910i, W960, Z600
TELITAL NEOFONE
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 22
Page 25 of 43
23
FREISPRECH EINRICHTUNG MIT SPRACHERKENNUNG UND TECHNOLOGIE Bluetooth
®AKTIVIERUNG DER
FREISPRECHEINRICHTUNG
Für die Aktivierung der Frei-
sprecheinrichtung nach der ersten Ver-
bindung genügt es, den Zündschlüssel
auf MARzu drehen. Um Ihr Handy
nach dem ersten Anschluss mit der Frei-
sprecheinrichtung zu verbinden, ist es
notwendig, mit eingeschaltetem Handy
und bei aktivierter Funktion Blue-
tooth
®in das Fahrzeug einzusteigen.
ERSTER ANSCHLUSS
DES HANDYS AN DER
FREISPRECHEINRICHTUNG
Um den ersten Anschluss zwischen
dem Handy und der Freisprechein-
richtung herzustellen, ist es notwen-
dig, die Funktion Bluetooth
®auf dem
Telefon zu aktivieren, indem Sie die
entsprechenden Anweisungen befol-
gen (konsultieren Sie das Handbuch Ih-
res Telefons). Wenn die Funktion ak-
tiv ist, erscheint im Display des Tele-
fons das entsprechende Programm-
symbol.
Wenn das Freisprechsystem zum er-
sten Mal angeschlossen wird, hört man
die Anweisung “Please, pair device”. In diesem Fall muss der Verbin-
dungsvorgang zwischen Telefon und
Freisprechsystem ausgeführt werden,
der in der Gebrauchsanleitung des Te-
lefons beschrieben ist.
ZUR BEACHTUNGWenn die
Freisprecheinrichtung Bluetooth
®nicht
verwendet werden soll, kann die Lauts-
tärke der Meldung “Please, pair device”
verringert werden, indem der kleinste
Wert der Lautstärke der Funktion
PHONE des Autoradios eingestellt wird.
Während des Verbindungsver-
fahrens erscheint eine Meldung,
um den Verbindungscode einzu-
geben. Sie müssen den Code
“1234” eingeben und dann be-
stätigen.
Nachfolgend wird die Verbindung au-
tomatisch hergestellt, wenn die beiden
Geräte sich in wenigen Metern Ent-
fernung befinden. Ein akustisches Sig-
nal zeigt an, dass die Verbindung her-
gestellt wurde. Nachfolgend werden
wie im Beispiel die Vorgänge angege-
ben, die auszuführen sind, um den er-
sten Anschluss auf einigen der am mei-
sten verbreiteten Handys herzustellen.ZUR BEACHTUNGDie Frei-
sprecheinrichtung funktioniert nur,
wenn der Zündschlüssel auf MAR
steht. Das Verbindungsverfahren muss
nur das erste Mal ausgeführt werden,
wenn das Handy mit einer Frei-
sprecheinrichtung gekoppelt wird.
Wenn die Freisprecheinrichtung beim
ersten Anschluss nicht die Anweisung
“Please, pair device” ausspricht, den Re-
set des Systems ausführen und gleich-
zeitig die Tasten Aund B-Abb. 1min-
destens 2 Sekunden lang drücken.
ANSCHLUSS WEITERER
TELEFONE
Um ein weiteres Handy anzusch-
ließen, den Vorgang wie für den ersten
Anschluss wiederholen. Auf diese Wei-
se können bis zu 3 Handys angeschlos-
sen werden. Für den Anschluss neuer
Telefone muss das System gelöscht
werden, wobei alle im Speicher vor-
handenen Nummern gelöscht werden.
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 23
Page 26 of 43
24
FREISPRECH EINRICHTUNG MIT SPRACHERKENNUNG UND TECHNOLOGIE Bluetooth
®LÖSCHEN DES SYSTEMS
Zum Löschen des Speichers des Sy-
stems drücken Sie gleichzeitig die Aund
B-Abb. 1Tasten mindestens 2 Sekun-
den lang.
ZUR BEACHTUNGDie Löschung
des Speichers führt zur Unterbrechung
der Verbindung aller gespeicherten Te-
lefone, zur Löschung aller im Speicher
der Freisprechanlage vorhandenen
Nummern und einem neuen Anschlus-
sverfahren, um das System wieder ver-
wenden zu können.
HAUPTANWENDER
Wenn mindestens 2 Handys ange-
schlossen sind, wird zuerst (in zeitli-
cher Reihenfolge) die Verbindung des
Handys hergestellt, das die höhere Pri-
orität hat. Das bedeutet, dass es beim
Einstieg in das Fahrzeug bei einge-
schaltetem Systems (Schlüssel auf
MAR) zuerst gesucht und falls vor-
handen verbunden wird. Sollte es nicht
gefunden werden, sucht und verbindet
das System die anderen Telefone.VERWALTUNG
DER ANRUFE
Nachfolgend werden die allgemeinen
Verfahren für die Verwaltung der An-
rufe beschrieben, die normalerweise
für alle Handys gültig sind.
Für die Ausführung eines Anrufs
in manueller Betriebsart:
– Wählen Sie die gewünschte Num-
mer auf der Tastatur des Telefons;
– Drücken Sie direkt die Sendetaste
des Anrufs auf dem Telefon;
– Das Gespräch wird automatisch auf
die Freisprecheinrichtung übertragen
(auf einigen Handy-Modellen ist die
Taste B-Abb. 1zu drücken, um das
Gespräch auf die Freisprechmodalität
zu übertragen).Für die Ausführung eines
Anrufs mit Sprachbefehlen
(vorherige Zuordnung der
Stimmabdrücke zu den
Nummern des Telefonbuchs):
– Drücken Sie die Taste B-Abb. 1;
– Warten Sie auf das akustische Sig-
nal und/oder die Anzeige des Schriftzugs
“PHONE” im Display des Autoradios;
– Sprechen Sie den Namen der Per-
son aus, die Sie anrufen möchten;
– Das System wiederholt zur Be-
stätigung den ausgesprochenen Na-
men und führt dann den Anruf aus;
– Wenn der vom System ausgespro-
chene Name anders als der gewünsch-
te Name ist, drücken Sie die Taste
A-Abb. 1und wiederholen Sie das
Verfahren.
Der Anruf durch Sprachbefehle ist
nur für die Namen des Telefonbuchs
bei Zuordnung eines Stimmabdrucks
zugelassen.
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 24
Page 27 of 43
25
FREISPRECH EINRICHTUNG MIT SPRACHERKENNUNG UND TECHNOLOGIE Bluetooth
®Die Freisprecheinrichtung kann alle
auf dem Handy registrierten Stimm-
abdrücke erkennen und ermöglicht es
somit, alle den Stimmabdrücken zuge-
ordneten Nummern mit dem Sprach-
befehl zu wählen.
Es ist jedoch möglich, die Stimmab-
drücke (je nach Typ des Handys) direkt
im Telefonbuch der Freisprecheinrich-
tung zu speichern, aber in diesem Fall
erkennt die Freisprecheinrichtung nur-
diese Stimmabdrücke.
ZUR BEACHTUNGZur Erken-
nung durch das System müssen die
Sprachbefehle in einem möglichst
natürlichen Tonfall ausgesprochen
werden, wobei die Worte klar und
deutlich auszusprechen sind.
Für ein optimales Ergebnis empfiehlt
es sich, die Vorgänge für die Zuord-
nung des Stimmabdrucks unter fol-
genden Bedingungen auszuführen:
– bei geschlossenen Türen und Fen-
stern;
– bei ausgeschalteter Belüftung und
Motor (Schlüssel auf MAR);
– vom Fahrersitz;Für die Verwaltung
eines zweiten Anrufs
(je nach Typ des Handys):
– Zum Ablehnen des zweiten einge-
henden Anrufs drücken Sie die Taste
A-Abb. 1;
– Für die Kommunikation mit dem
neuen Gesprächspartner drücken Sie
einmal die Taste B-Abb. 1;
– Für die Wiederaufnahme des er-
sten Gesprächs drücken Sie noch ein-
mal die Taste B-Abb. 1;
– Für die Beendigung der Kommu-
nikation drücken Sie einmal die rote
Taste A-Abb. 1.
ZUR BEACHTUNGDie Frei-
sprecheinrichtung kann den zweiten
Anruf nur verwalten, wenn auf dem
Handy die Funktion “Anzeige eines
Anrufs” vorhanden ist.
Schlagen Sie für weitere Informatio-
nen zur Verknüpfung der Tonauf-
zeichnungen mit den Nummern im Te-
lefonverzeichnis, Anrufen mit Kenn-
wort und anderen Einstellungen im
Handbuch zum Mobiltelefon nach. – Verwenden Sie möglichst lange Na-
men (Beispiel: “Mario Rossi” anstatt
“Mario”). Das System registriert den
Stimmabdruck für eine Zeit von max.
2 Sekunden.
ZUR BEACHTUNGVor der Ver-
wendung der Sprachbefehle prüfen Sie,
ob auf dem Handy die Funktionen
Bluetooth
®, “Sprachbefehle” und
“Wordspotting” aktiviert sind (je nach
Typ des Handys). Die Leistungsfähig-
keit der Stimmerkennung ist unter-
schiedlich und hängt vom verwende-
ten Modell des Handys ab.
Für die Annahme eines Anrufs:
Drücken Sie die Taste B-Abb. 1.
Zum Ablehnen eines Anrufs:
Drücken Sie die Taste A-Abb. 1.
Zum Beenden eines Anrufs:
Drücken Sie die Taste A-Abb. 1.
Zum erneuten Wählen der zu-
letzt angerufenen Nummer: Hal-
ten Sie die Taste B-Abb. 1bis zur er-
neuten Wahl der Nummer gedrückt.
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 25
Page 28 of 43
26
FREISPRECH EINRICHTUNG MIT SPRACHERKENNUNG UND TECHNOLOGIE Bluetooth
®PANNENHILFE
PROBLEM
Das System ist nicht operativ
Das System meldet ein
Verbindungsproblem Bluetooth®
Das Telefon erkennt die Freisprecheinrichtung
nicht
Das Telefon wird nicht mehr erkannt
Ihr Gesprächspartner beklagt sich über die
schlechte Audioqualität während des Gesprächs
Ihr Gesprächspartner beklagt sich über ein Echo
während des Gesprächs
Sie hören die Stimme des Gesprächspartners nicht
Nach Eingabe des Codes “1234”erfolgt keine Verbindung
Das Telefon wird zu langsam
vom System erkannt
Wenn Sie versuchen, mit dem Sprachbefehl einen
Anruf auszuführen, kündigt das System an,
dass der Name nicht registriert ist
Das System ermöglicht nicht die Verwaltung des
doppelten Anrufs
Einige im Telefonbuch
des Telefons vorhandene Nummern werden nicht
in den Speicher der Freisprecheinrichtung kopiert
Die Freisprecheinrichtung ist nicht operativ
LÖSUNG
Prüfen Sie, ob der Schlüssel auf MARgestellt wurde
Schalten Sie das Telefon aus und wieder ein (wenn die Freisprecheinrichtung nicht mehr
auf die Befehle reagiert)
Schalten Sie das Telefon aus und wieder ein
Prüfen Sie, ob die Funktion Bluetooth
®des Telefons aktiviert ist
(falls notwendig, konsultieren Sie die Anweisungen Ihres Telefons)
Wiederholen Sie die Anschlussphase
Sprechen Sie klar und deutlich in Richtung des Mikrofons
Stellen Sie die Lautstärke des Handys niedriger. Eventuell auch die Lautstärke des
Kanals PHONE des Autoradios (siehe Anleitung des Autoradios)
Regulieren Sie die Lautstärke des Handys, und kontrollieren Sie ggf. die Lautstärke der
Funktion PHONE des Autoradios (siehe Anleitung des Autoradios)
Kehren Sie zum Hauptmenü zurück und wiederholen Sie die Anschlussphase
Stellen Sie den Hauptanwender ein (siehe Abschnitt “Hauptanwender”)
Prüfen Sie, ob dem Namen ein Stimmabdruck zugeordnet wurde
Wiederholen Sie den Namen klar und deutlich in Richtung des Mikrofons
Prüfen Sie, ob auf dem Telefon die Funktion “Anzeige eines Anrufs” aktiviert wurde
Prüfen Sie, ob diese Nummern im Telefonbuch des Telefons und nicht nur im Speicher
der SIM-Karte vorhanden sind
Prüfen Sie, ob die Funktionen Bluetooth
®, “Sprachbefehle” und “Wordspotting” auf
dem Telefon aktiviert wurden
ZUR BEACHTUNG Für die Kontrolle, Beistand oder eventuelle Reparatur des Freisprechsystems wenden Sie sich bitte ausschließlich an das Fiat-
Kundendienstnetz.
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 26
Page 29 of 43
27
SISTEMA MANOS LIBRES CON RECONOCIMIENTO DE LA VOZ Y TECNOLOGÍA Bluetooth
®
GENERALIDADES
La tecnología Bluetooth
®permite a
su teléfono móvil dialogar con el sis-
tema de manos libres presente en el
vehículosin necesidad de conexiones
eléctricas (wireless).
La comunicación está basada en ra-
diotransmisión de onda corta, que in-
tercambia datos y voz a una velocidad
de 1 Mb (Megabyte) al segundo con un
alcance de unos 10 metros aproxima-
damente.
La radiofrecuencia utilizada por la
tecnología Bluetooth
®no está sujeta
a ninguna restricción, es libre y gra-
tuita.– memorización automática de la
agenda telefónica;
– gestión de varios números telefó-
nicos por cada contacto (por ejemplo,
casa, trabajo, móvil en función del ti-
po de teléfono móvil);
– envío / aceptación / rechazo de las
llamadas con mando manual (en fun-
ción del teléfono móvil);
– control del volumen mediante el
menú del teléfono móvil y a través de
los mandos del volumen de la radio
(consulte el manual del Autorradio);
– modalidad de conversación “dis-
creta” para pasar el audio del manos
libres directamente al teléfono móvil
(en función del tipo de teléfono mó-
vil);
– reducción del eco y de los ruidos
de fondo. El sistema de manos libres con re-
conocimiento de voz permite telefo-
near en modo seguro, libre y cómo-
damente mientras está conduciendo,
tanto para recibir o efectuar llamadas
sin necesidad de quitar las manos del
volante, tal como lo prescriben las
normas legislativas.
El sistema instalado en el vehículodis-
pone de las siguientes funciones:
– exclusión del audio de la radio du-
rante las llamadas telefónicas;
– gestión de la conversación en ma-
nos libres;
– difusión de la conversación a tra-
vés de los altavoces del vehículo;
– posibilidad de conectar hasta tres
teléfonos móviles activando un móvil
cada vez (la selección de la prioridad
de conexión se describe más adelan-
te);
– reconocimiento de voz (en función
del tipo de teléfono móvil);
SISTEMA MANOS LIBRES CON RECONOCIMIENTO DE LA VOZ
Y TECNOLOGÍA Bluetooth®
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 27

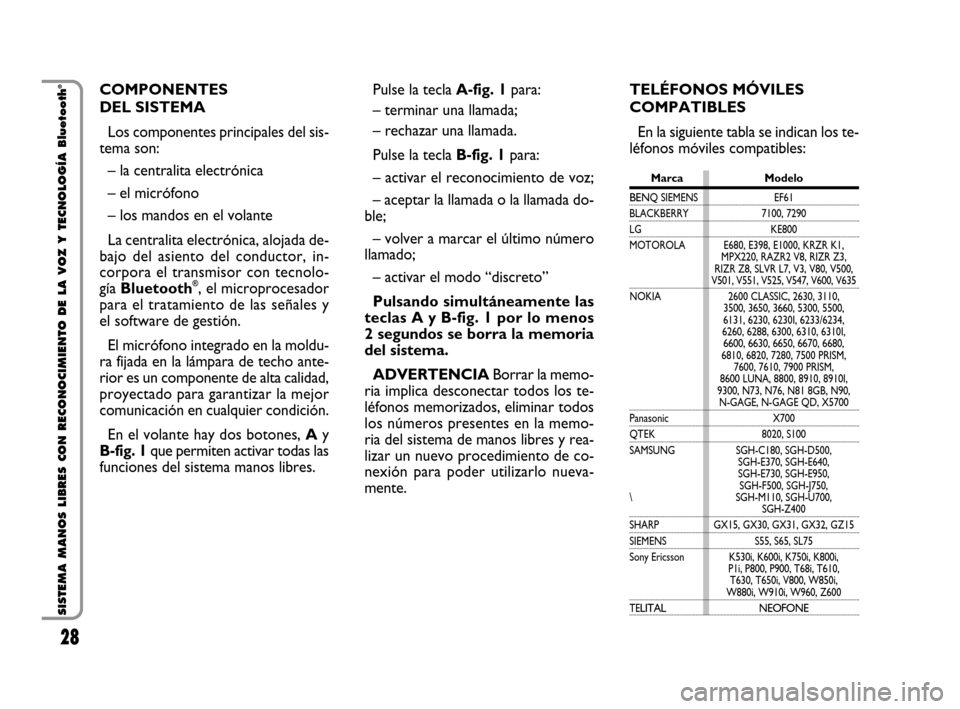

Page 30 of 43
28
SISTEMA MANOS LIBRES CON RECONOCIMIENTO DE LA VOZ Y TECNOLOGÍA Bluetooth
®COMPONENTES
DEL SISTEMA
Los componentes principales del sis-
tema son:
– la centralita electrónica
– el micrófono
– los mandos en el volante
La centralita electrónica, alojada de-
bajo del asiento del conductor, in-
corpora el transmisor con tecnolo-
gía Bluetooth
®, el microprocesador
para el tratamiento de las señales y
el software de gestión.
El micrófono integrado en la moldu-
ra fijada en la lámpara de techo ante-
rior es un componente de alta calidad,
proyectado para garantizar la mejor
comunicación en cualquier condición.
En el volante hay dos botones, Ay
B-fig. 1 que permiten activar todas las
funciones del sistema manos libres.Pulse la tecla A-fig. 1para:
– terminar una llamada;
– rechazar una llamada.
Pulse la tecla B-fig. 1para:
– activar el reconocimiento de voz;
– aceptar la llamada o la llamada do-
ble;
– volver a marcar el último número
llamado;
– activar el modo “discreto”
Pulsando simultáneamente las
teclas A y B-fig. 1 por lo menos
2 segundos se borra la memoria
del sistema.
ADVERTENCIABorrar la memo-
ria implica desconectar todos los te-
léfonos memorizados, eliminar todos
los números presentes en la memo-
ria del sistema de manos libres y rea-
lizar un nuevo procedimiento de co-
nexión para poder utilizarlo nueva-
mente.TELÉFONOS MÓVILES
COMPATIBLES
En la siguiente tabla se indican los te-
léfonos móviles compatibles:
Marca Modelo
BENQ SIEMENS EF61
BLACKBERRY 7100, 7290
LG KE800
MOTOROLA E680, E398, E1000, KRZR K1,
MPX220, RAZR2 V8, RIZR Z3,
RIZR Z8, SLVR L7, V3, V80, V500,
V501, V551, V525, V547, V600, V635
NOKIA 2600 CLASSIC, 2630, 3110,
3500, 3650, 3660, 5300, 5500,
6131, 6230, 6230I, 6233/6234,
6260, 6288, 6300, 6310, 6310I,
6600, 6630, 6650, 6670, 6680,
6810, 6820, 7280, 7500 PRISM,
7600, 7610, 7900 PRISM,
8600 LUNA, 8800, 8910, 8910I,
9300, N73, N76, N81 8GB, N90,
N-GAGE, N-GAGE QD, X5700
Panasonic X700
QTEK 8020, S100
SAMSUNG SGH-C180, SGH-D500,
SGH-E370, SGH-E640,
SGH-E730, SGH-E950,
SGH-F500, SGH-J750,
\ SGH-M110, SGH-U700,
SGH-Z400
SHARP GX15, GX30, GX31, GX32, GZ15
SIEMENS S55, S65, SL75
Sony Ericsson K530i, K600i, K750i, K800i,
P1i, P800, P900, T68i, T610,
T630, T650i, V800, W850i,
W880i, W910i, W960, Z600
TELITAL NEOFONE
604_39_900 Fiorino BluetoothQubo ESA 10-10-2008 14:27 Pagina 28
