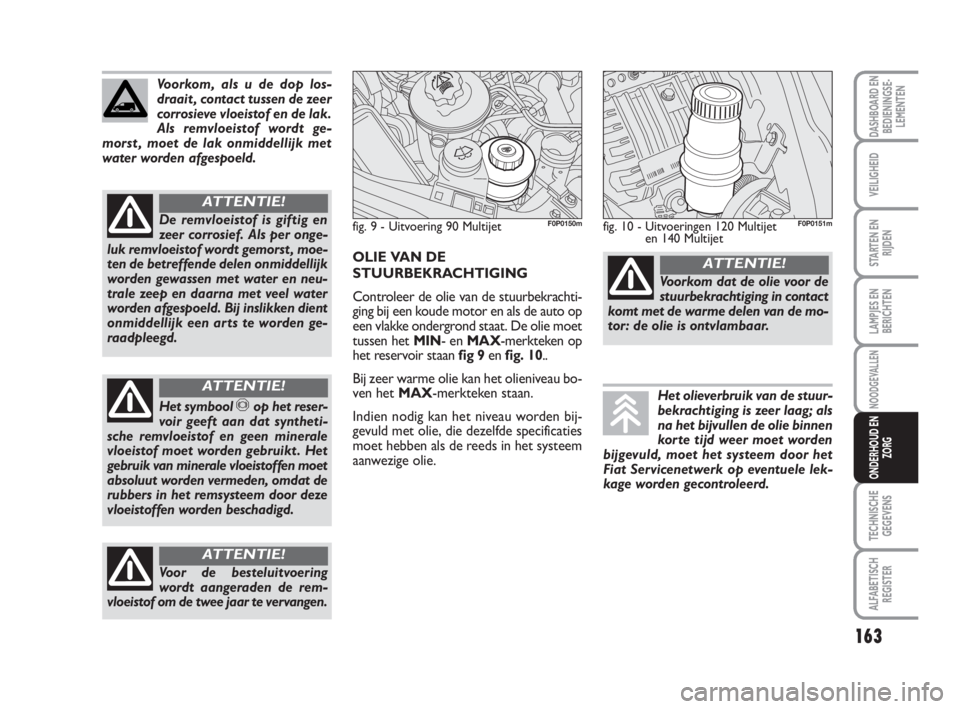

Voorkom, als u de dop los-
draait , contact tussen de zeer
corrosieve vloeistof en de lak.
Als remvloeistof wordt ge-
morst , moet de lak onmiddellijk met
water worden afgespoeld.
De remvloeistof is giftig en
zeer corrosief. Als per onge-
luk remvloeistof wordt gemorst , moe-
ten de betreffende delen onmiddellijk
worden gewassen met water en neu-
trale zeep en daarna met veel water
worden afgespoeld. Bij inslikken dient
onmiddellijk een arts te worden ge-
raadpleegd.
ATTENTIE!
Het symbool πop het reser-
voir geeft aan dat syntheti-
sche remvloeistof en geen minerale
vloeistof moet worden gebruikt . Het
gebruik van minerale vloeistoffen moet
absoluut worden vermeden, omdat de
rubbers in het remsysteem door deze
vloeistoffen worden beschadigd.
ATTENTIE!
OLIE VAN DE
STUURBEKRACHTIGING
Controleer de olie van de stuurbekrachti-
ging bij een koude motor en als de auto op
een vlakke ondergrond staat. De olie moet
tussen het MIN- en MAX-merkteken op
het reservoir staan fig 9 enfig. 10..
Bij zeer warme olie kan het olieniveau bo-
ven het MAX-merkteken staan.
Indien nodig kan het niveau worden bij-
gevuld met olie, die dezelfde specificaties
moet hebben als de reeds in het systeem
aanwezige olie.
fig. 9 - Uitvoering 90 MultijetF0P0150mfig. 10 - Uitvoeringen 120 Multijet
en 140 MultijetF0P0151m
Het olieverbruik van de stuur-
bekrachtiging is zeer laag; als
na het bijvullen de olie binnen
korte tijd weer moet worden
bijgevuld, moet het systeem door het
Fiat Servicenetwerk op eventuele lek-
kage worden gecontroleerd.
Voorkom dat de olie voor de
stuurbekrachtiging in contact
komt met de warme delen van de mo-
tor: de olie is ontvlambaar.
ATTENTIE!
Voor de besteluitvoering
wordt aangeraden de rem-
vloeistof om de twee jaar te vervangen.
ATTENTIE!
153-172 ScudoG9 NL:153-172 ScudoG9 NL 16-11-2009 14:26 Pagina 163

170
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
❒het aanbrengen van een beschermende
kunststof laag op kwetsbare delen: on-
derzijde van de portieren, binnenzijde
van de spatborden, naden, randen enz.;
❒toepassing van “open” holle ruimtes om
condensvorming te voorkomen en bin-
nendringend water af te voeren, waar-
door roest van binnenuit wordt voor-
komen.
CARROSSERIEGARANTIE
Bij de auto is de carrosserie tegen door-
roesten van alle originele componenten
van de carrosserie en van alle dragende de-
len gegarandeerd.
Voor de specifieke voorwaarden van deze
garantie wordt verwezen naar de “Service-
en garantiehandleiding”.
TIPS VOOR HET BEHOUD VAN
DE CARROSSERIE
Lak
De lak heeft behalve een esthetische func-
tie ook een beschermende functie.
Daarom moeten beschadigingen van de lak-
laag, zoals krassen, onmiddellijk worden bij-
gewerkt om roestvorming te voorkomen.
Het bijwerken dient met de originele lak te
worden uitgevoerd (zie “Plaatje met infor-
matie over de carrosserielak” in het hoofd-
stuk “Technische gegevens”).
CARROSSERIE
BESCHERMING TEGEN
ATMOSFERISCHE INVLOEDEN
De belangrijkste oorzaken van roest zijn:
❒luchtverontreiniging;
❒zoutgehalte in de lucht en luchtvoch-
tigheid (gebieden aan zee, warm en
vochtig klimaat);
❒omgevings-/seizoensinvloeden.
Ook de invloed van schurende elementen,
zoals stoffige omgeving, opwaaiend zand,
modder en steenslag op de lak en de on-
derzijde moet niet worden onderschat.
Fiat heeft voor uw auto de beste techno-
logische oplossingen toegepast om de car-
rosserie efficiënt tegen roest te bescher-
men.
De belangrijkste zijn:
❒de toepassing van aangepaste spuit-
technieken en lakproducten die de au-
to de benodigde weerstand tegen roest
en schurende elementen verlenen.
❒het gebruik van verzinkte (of voorbe-
handelde) plaatdelen met een hoge cor-
rosiebestendigheid;
❒het aanbrengen van een gespoten be-
schermende waslaag op de onderzijde,
in de wielkuipen, in de motorruimte en
verschillende holle ruimtes, met een
hoog beschermend vermogen; RUITENSPROEIERS
Voorruit (ruitensproeiers) fig. 15
Als de ruitensproeiers niet werken, con-
troleer dan eerst het niveau in het rui-
tensproeiertankje (zie de paragraaf “Ni-
veaus controleren” in dit hoofdstuk).
Controleer vervolgens of de ruiten-
sproeiermonden niet verstopt zijn. Deze
kunnen zo nodig met een speld worden
doorgeprikt.
De stralen van de ruitensproeiers kunt u
richten door de sproeiermonden af te stel-
len.
De stralen moeten op ongeveer
1/3van de
bovenkant van de ruit worden gericht.
Achterruit (achterruitsproeier)
De sproeiermond van de achterruitwisser
is op de achterruitwisser zelf geplaatst.
fig. 15F0P0163m
153-172 ScudoG9 NL:153-172 ScudoG9 NL 16-11-2009 14:26 Pagina 170

171
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG

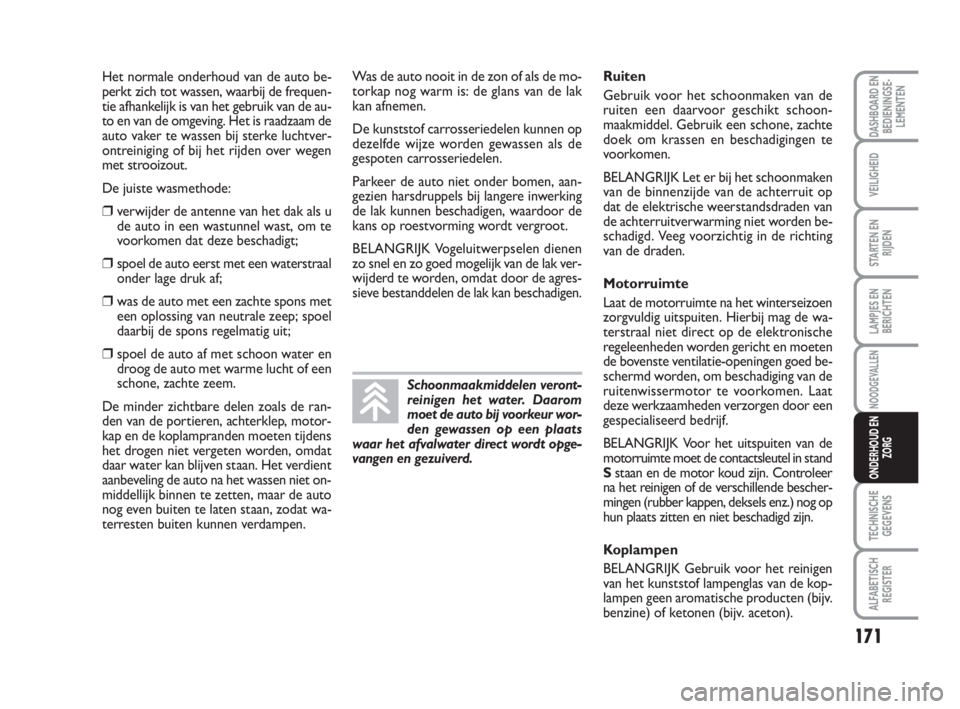

Het normale onderhoud van de auto be-
perkt zich tot wassen, waarbij de frequen-
tie afhankelijk is van het gebruik van de au-
to en van de omgeving. Het is raadzaam de
auto vaker te wassen bij sterke luchtver-
ontreiniging of bij het rijden over wegen
met strooizout.
De juiste wasmethode:
❒verwijder de antenne van het dak als u
de auto in een wastunnel wast, om te
voorkomen dat deze beschadigt;
❒spoel de auto eerst met een waterstraal
onder lage druk af;
❒was de auto met een zachte spons met
een oplossing van neutrale zeep; spoel
daarbij de spons regelmatig uit;
❒spoel de auto af met schoon water en
droog de auto met warme lucht of een
schone, zachte zeem.
De minder zichtbare delen zoals de ran-
den van de portieren, achterklep, motor-
kap en de koplampranden moeten tijdens
het drogen niet vergeten worden, omdat
daar water kan blijven staan. Het verdient
aanbeveling de auto na het wassen niet on-
middellijk binnen te zetten, maar de auto
nog even buiten te laten staan, zodat wa-
terresten buiten kunnen verdampen.Was de auto nooit in de zon of als de mo-
torkap nog warm is: de glans van de lak
kan afnemen.
De kunststof carrosseriedelen kunnen op
dezelfde wijze worden gewassen als de
gespoten carrosseriedelen.
Parkeer de auto niet onder bomen, aan-
gezien harsdruppels bij langere inwerking
de lak kunnen beschadigen, waardoor de
kans op roestvorming wordt vergroot.
BELANGRIJK Vogeluitwerpselen dienen
zo snel en zo goed mogelijk van de lak ver-
wijderd te worden, omdat door de agres-
sieve bestanddelen de lak kan beschadigen.
Schoonmaakmiddelen veront-
reinigen het water. Daarom
moet de auto bij voorkeur wor-
den gewassen op een plaats
waar het afvalwater direct wordt opge-
vangen en gezuiverd.
Ruiten
Gebruik voor het schoonmaken van de
ruiten een daarvoor geschikt schoon-
maakmiddel. Gebruik een schone, zachte
doek om krassen en beschadigingen te
voorkomen.
BELANGRIJK Let er bij het schoonmaken
van de binnenzijde van de achterruit op
dat de elektrische weerstandsdraden van
de achterruitverwarming niet worden be-
schadigd. Veeg voorzichtig in de richting
van de draden.
Motorruimte
Laat de motorruimte na het winterseizoen
zorgvuldig uitspuiten. Hierbij mag de wa-
terstraal niet direct op de elektronische
regeleenheden worden gericht en moeten
de bovenste ventilatie-openingen goed be-
schermd worden, om beschadiging van de
ruitenwissermotor te voorkomen. Laat
deze werkzaamheden verzorgen door een
gespecialiseerd bedrijf.
BELANGRIJK Voor het uitspuiten van de
motorruimte moet de contactsleutel in stand
Sstaan en de motor koud zijn. Controleer
na het reinigen of de verschillende bescher-
mingen (rubber kappen, deksels enz.) nog op
hun plaats zitten en niet beschadigd zijn.
Koplampen
BELANGRIJK Gebruik voor het reinigen
van het kunststof lampenglas van de kop-
lampen geen aromatische producten (bijv.
benzine) of ketonen (bijv. aceton).
153-172 ScudoG9 NL:153-172 ScudoG9 NL 16-11-2009 14:26 Pagina 171

183
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
VERKLARING VAN DE
CODERING OP DE VELGEN
Bijvoorbeeld: 7J x 16 ET39
7 = breedte van de velg in inch 1.
J = velgbedprofiel (deel aan de zij-
kanten waarop de band steunt) 2.
16 = montagediameter in inches (deze
correspondeert met dat van de
te monteren band) 3= Ø.
ET39 = diepte van de velgbolling (afstand
tussen het montagevlak van de
velg op de naaf en het velghart). Beladingsindex (draagvermogen)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Snelheidsindex
Q= max. 160 km/h.
R= max. 170 km/h.
S= max. 180 km/h.
T= max. 190 km/h.
U= max. 200 km/h.
H= max. 210 km/h.
V= max. 240 km/h.
Maximum snelheid bij
winterbanden
QM + S= max. 160 km/h.
TM + S= max. 190 km/h.
HM + S= max. 210 km/h.
173-199 ScudoG9 NL.qxd:173-199 ScudoG9 NL 10-12-09 19:21 Page 183

190
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
GEWICHTEN EN TREKGEWICHTEN
BESTEL-UITVOERING
Raadpleeg voor meer informatie de typegoedkeuring van de auto.
De lokale wetgeving van elk land ten aanzien van de trekgewichten moet beslist worden gerespecteerd. Voor informatie over het
trekken van aanhangers en de maximaal toegestane gewichten: wendt u tot het Fiat Servicenetwerk.
Lading vervoeren
Het trekken van aanhangers is mogelijk mits het maximaal toegestane totaalgewicht niet wordt overschreden. In geen enkel geval
mag het maximaal toelaatbare aanhangergewicht en het maximum totaal geladen gewicht, dat in de typegoedkeuring is vastgelegd,
worden overschreden.
Respecteer het toegelaten aanhangergewicht van de auto.
Aantal
zitplaatsen
2
3
2
3
2
3
2
3 UitvoeringLeeggewicht
(kg)
1661
1673
1661
1673
1680
1692
1700
1712 90 Multijet
Lange
wielbasis
(12Q)
Verhoogd
dak (12Q)Maximaal
toelaatbaar
gewicht
(kg)
2661
2661
2861
2861
2880
2880
2900
2900Maximaal
nuttig
laadvermogen
(kg)
1000
988
1200
1188
1200
1188
1200
1188Nuttig
laadvermogen
zonder
bestuurder
(kg)
925
913
1125
1113
1125
1113
1125
1113Trekgewicht
bij geremde
aanhanger
(kg)
1672
1672
1472
1472
1453
1453
1433
1433
(*) Het maximum trekgewicht bij een geremde aanhanger kan hoger zijn mits de lading van het trekkende voertuig met een even groot gewicht
wordt verlaagd, zodat wordt voorkomen dat het maximaal toegestane treingewicht wordt overschreden. Bij zeer hoge temperaturen kunnen de
motorprestaties tijdens het rijden afnemen om schade aan de motor te voorkomen. Bij een buitentemperatuur boven 37°C moet het trekge-
wicht worden beperkt tot 700 kg. Bij het trekken van aanhangers is het verboden sneller te rijden dan 100 km (respecteer de lokaal geldende
snelheidsbeperkingen).
Korte
wielbasis
(12Q) Korte
wielbasis
(10Q) Motor
173-199 ScudoG9 NL.qxd:173-199 ScudoG9 NL 10-12-09 19:21 Page 190

192
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
COMBI-UITVOERING
Raadpleeg voor meer informatie de typegoedkeuring van de auto.
De lokale wetgeving van elk land ten aanzien van de trekgewichten moet beslist worden gerespecteerd. Voor informatie over het
trekken van aanhangers en de maximaal toegestane gewichten: wendt u tot het Fiat Servicenetwerk.
Lading vervoeren
Het trekken van aanhangers is mogelijk mits het maximaal toegestane totaalgewicht niet wordt overschreden. In geen enkel geval
mag het maximaal toelaatbare aanhangergewicht en het maximum totaal geladen gewicht, dat in de typegoedkeuring is vastgelegd,
worden overschreden.
Respecteer het toegelaten aanhangergewicht van de auto.
Uitvoering Aantal
zitplaatsen
5
6
8
9
5
6
8
9
8
9Leeggewicht
(kg)
1733
1745
1811
1822
1764
1776
1842
1853
1857
1868Nuttig
laadvermogen
zonder
bestuurder
(kg)
882
870
804
793
882
870
804
793
928
916Trekgewicht
bij geremde
aanhanger
(kg)
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000 Korte
wielbasis
Lange
wielbasis
Verstevigd
90 MultijetMaximaal
nuttig
laadvermogen
(kg)
950
938
872
861
950
938
872
861
996
984 Maximaal
toelaatbaar
gewicht
(kg)
2683
2683
2683
2683
2714
2714
2714
2714
2852
2852 Motor
173-199 ScudoG9 NL.qxd:173-199 ScudoG9 NL 10-12-09 19:21 Page 192

194
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
120 Multijet
80
8
9
5,25
1,9
0,519
7,5140 Multijet
80
8
9
5,25
1,9
0,519
7,5 90 Multijet
80
8
8
6,2
1,7
0,519
7,5
VULLINGSTABEL
Brandstoftank: litersinclusief een reserve van: liter
Koelsysteem
motor: liter
Carter en filter: liter
Versnellingsbak/
differentieel: kg
Hydraulisch remcircuit met:
ABS (met ESP) kg
Vloeistofreservoir
ruitensproeiers, achterruitsproeier,
koplampsproeiers: liter
(*) De remvloeistof moet ten minste iedere 2 jaar worden vervangen (bestel-uitvoering)Voorgeschreven brandstoffen
en originele smeermiddelen
Diesel voor motorvoertuigen
(specificatie EN590)
Mengsel van water en 50%
PARAFLU
UP
SELENIA WR
TUTELA CAR MATRYX
TUTELA TOP 4 (*)
Mengsel van water en
TUTELA PROFESSIONAL
SC 35
173-199 ScudoG9 NL.qxd:173-199 ScudoG9 NL 10-12-09 19:21 Page 194

RICHTLIJNEN VOOR DE BEHANDELING VAN DE AUTO AAN HET EINDE
VAN DE LEVENSDUUR
Al jaren werkt Fiat hard aan de bescherming van het milieu door de doorlopende verbetering van de productieprocessen en de ontwikke-
ling van producten die steeds milieuvriendelijker zijn. Om de cliënten de best mogelijke service te garanderen in overeenstemming met
de milieunormen en conform de verplichtingen die voortvloeien uit de 2000/53/EU-richtlijn voor auto’s die aan het einde van hun leven-
sduur zijn, biedt Fiat aan haar cliënten de mogelijkheid de eigen auto* aan het einde van zijn levensduur in te leveren zonder extra kosten.
De Europese richtlijn voorziet er namelijk in dat de auto kan worden ingeleverd zonder kosten voor de laatste houder en/of eigenaar als
de auto geen of een negatieve marktwaarde heeft. In vrijwel alle landen van de EU konden tot 1 januari 2007 alleen auto’s zonder kosten
worden teruggegeven die vanaf 1 juli 2002 op kenteken waren gezet; vanaf 2007 is het zonder kosten teruggeven van de auto niet meer
afhankelijk van het jaar waarin de auto op kenteken is gezet, “indien het betrokken voertuig voorzien is van de essentiële voertuigonder-
delen, met name motor en carrosserie, en geen afval bevat dat aan het afgedankte voertuig is toegevoegd”.
Voor de afgifte van uw auto aan het einde van zijn levensduur kunt u zich zonder aanvullende verplichtingen tot het Fiat Servicenetwerk
wenden of tot een van de inzamelings- en verwerkingsbedrijven die door Fiat zijn goedgekeurd. Dergelijke bedrijven zijn zorgvuldig uit-
gekozen en bieden een kwaliteitservice voor de inzameling, de verwerking en het hergebruik van onderdelen van buiten gebruik gestel-
de auto’s met respect voor het milieu.
Voor informatie over de inzamelings- en verwerkingsbedrijven kunt u terecht bij het Fiat Servicenetwerk of bel het gratis nummer 00800
3428 0000 of raadpleeg de Fiat internetsite.
* Auto voor personenvervoer met maximaal 9 zitplaatsen, voor een maximaal toelaatbaar totaalgewicht van 3,5 t
200-208 ScudoG9 NL.qxd:200-208 ScudoG9 IT 10-12-09 19:16 Page 203
