display FIAT SCUDO 2010 Instructieboek (in Dutch)

86
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
MSR-systeem (regeling van
motorremwerking)
Dit systeem, dat geïntegreerd is in de ASR,
verhoogt bij bruusk terugschakelen het
motorkoppel, zodat overmatige vertraging
van de aangedreven wielen wordt voorko-
men. Dit heeft vooral voordelen op een
wegdek met weinig grip, waarop de sta-
biliteit van de auto snel verloren kan gaan.In-/uitschakeling van het systeem
Het ASR-systeem schakelt automatisch in
als de motor wordt gestart.
Als het ESP-systeem wordt uitgeschakeld,
wordt automatisch ook het ASR-systeem
uitgeschakeld.
Tijdens het rijden kan de ASR worden uit-
geschakeld en vervolgens weer worden in-
geschakeld door de knop Aop het schake-
laarpaneel op het dashboard in te drukken
fig. 119.
Als het systeem wordt uitgeschakeld, gaat
het lampje B-fig. 119op de knop bran-
den en verschijnt er een melding op het
multifunctionele display (indien aanwezig).
Als het ASR-systeem tijdens het rijden
wordt uitgeschakeld, schakelt het auto-
matisch weer in als de auto opnieuw
wordt gestart.
Als u met sneeuwkettingen rijdt, dan kan
het nuttig zijn om het ASR-systeem uit te
schakelen: onder deze omstandigheden le-
vert het doorslaan van de aangedreven
wielen juist meer trekkracht op.
De prestaties van het sy-
steem mogen de bestuurder
er niet toe verleiden onnodige en on-
verantwoorde risico’s te nemen. De rij-
stijl moet altijd zijn aangepast aan het
wegdek, het zicht en het verkeer. De
verantwoordelijkheid voor de verkeer-
sveiligheid ligt altijd en overal bij de
bestuurder.
ATTENTIE!
Voor de juiste werking van het ASR-sy-
steem is het noodzakelijk dat de banden
van alle wielen van hetzelfde merk en ty-
pe zijn. De banden moeten in perfecte
conditie zijn en de voorgeschreven afme-
tingen hebben.
STORINGSMELDINGEN
Bij een storing in het ASR-systeem wordt
het systeem automatisch uitgeschakeld en
gaat het lampje
™op het instrumenten-
paneel continu branden (zie het hoofdstuk
“Lampjes en berichten”). Wendt u in dat
geval zo snel mogelijk tot het Fiat Servi-
cenetwerk.
081-092 ScudoG9 NL:081-092 ScudoG9 NL 24-11-2008 10:57 Pagina 86

88
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
PARKEERSENSOREN
(indien aanwezig)
Deze bevinden zich in de achterbumper
van de auto fig. 114en attenderen de be-
stuurder via een repeterend geluidssignaal
op de aanwezigheid van obstakels achter
de auto.
Druk voor uitschakeling van de parkeer-
sensoren op de knop A-fig. 115op het
schakelaarpaneel op de middenconsole.
Als het systeem is uitgeschakeld, brandt
het lampje Bop de knop.
Druk voor inschakeling de knop Anog-
maals in.
Als de afstand tot het obstakel achter de
auto kleiner wordt, neemt de frequentie
van het geluidssignaal toe.
BELANGRIJK De instelling voor de
parkeersensoren (in- of uitgeschakeld)
wordt opgeslagen bij het uitzetten van de
motor.AKOESTISCH
WAARSCHUWINGSSYSTEEM
Als bij ingeschakelde sensoren de achte-
ruit wordt ingeschakeld, klinkt er auto-
matisch een onderbroken geluidssignaal.
De frequentie van het geluidssignaal:
❒neemt toe als de afstand tot het ob-
stakel kleiner wordt;
❒klinkt ononderbroken als de afstand tot
het obstakel minder is dan ongeveer 30
cm en stopt onmiddellijk als de afstand
tot het obstakel groter wordt;
❒blijft constant als de gemeten afstand
onveranderd blijft, terwijl, als deze si-
tuatie zich voordoet bij de sensoren aan
de zijkant, het signaal na 3 seconden on-
derbroken wordt, om bijvoorbeeld si-
gnalen te voorkomen als u langs een
muur rijdt.STORINGSMELDINGEN
Een storing in de parkeersensoren wordt
tijdens het inschakelen van de achteruit
aangegeven door een geluidssignaal, een
brandend waarschuwingslampje B-fig.
115en een melding op het display.
fig. 114F0P0605mfig. 115F0F0106m
081-092 ScudoG9 NL:081-092 ScudoG9 NL 24-11-2008 10:57 Pagina 88

115
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
LAMPJES EN
BERICHTEN
STARTEN EN
RIJDEN
Als de motor bij de eerste poging niet
aanslaat, moet u de sleutel terugdraaien in
standSvoordat u opnieuw start.
Als met de contactsleutel in stand Mhet
lampje
mop het display blijft branden,
raden wij u aan de sleutel in stand Ste
draaien en vervolgens weer in stand M; als
het lampje nog steeds blijft branden, pro-
beer het dan met de andere geleverde
sleutels.
BELANGRIJK Laat de start-/contactsleu-
tel niet in stand Mstaan als de motor is
uitgezet.
Als het lampje
mgedurende
60 seconden gaat knipperen
na het starten of tijdens een
langdurige startpoging, dan
duidt dat op een storing in het voor-
gloeisysteem. Als de motor aanslaat,
kunt u de auto op de gewone manier
gebruiken, maar wendt u zo snel mo-
gelijk tot het Fiat Servicenetwerk.
MOTOR OPWARMEN NA HET
STARTEN
Ga als volgt te werk:
❒rijd rustig weg, laat de motor niet met
hoge toerentallen draaien en trap het
gaspedaal niet bruusk in;
❒verlang de eerste kilometers geen maxi-
male prestaties. Wij raden u aan te
wachten tot de wijzernaald van de koel-
vloeistoftemperatuurmeter begint te
bewegen.
Houd er rekening mee dat de
rem- en de stuurbekrachtiging
niet werken zolang de motor
niet is aangeslagen, waardoor
meer kracht nodig is voor de bediening
van het rempedaal en het stuur.
Probeer auto’s nooit te star-
ten door ze aan te duwen, te
slepen of van een helling af te
laten rijden. Op die wijze kan
er onverbrande brandstof in de kata-
lysator komen, waardoor deze onher-
stelbaar wordt beschadigd.
MOTOR UITZETTEN
Draai de contactsleutel in stand Sterwijl
de motor stationair draait.
BELANGRIJK Het is beter om de motor
na een zware rit even “op adem” te laten
komen. Zet de motor niet onmiddellijk
uit, maar laat hem even stationair draaien.
Hierdoor kan de temperatuur in de mo-
torruimte dalen.
Gasgeven voordat u de motor
uitzet heeft geen enkel nut,
verspilt brandstof en is, voor-
al voor motoren met turbo-
compressor, schadelijk.
113-122 ScudoG9 NL:113-122 ScudoG9 NL 24-11-2008 10:58 Pagina 115

124
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
LAMPJES EN
BERICHTEN
ALGEMENE OPMERKINGEN
Als het lampje gaat branden, verschijnt er
bij bepaalde uitvoeringen ook een bijbe-
horende melding op het instrumentenpa-
neel en/of klinkt een geluidssignaal. Deze
meldingen zijn beknopt en uit voorzorg
en moeten als een aanvulling worden ge-
zien en niet als alternatief voor de infor-
matie in dit instructieboekje. Wij raden u
daarom aan dit instructieboekje goed door
te lezen. Houdt u bij een storing altijd
aan de aanwijzingen die in dit hoofd-
stuk beschreven worden.
BELANGRIJK De storingsmeldingen die
op het display verschijnen, zijn onderver-
deeld in twee categorieën: ernstigesto-
ringen en minder ernstige storingen.
Deernstigestoringen worden langdurig
“cyclisch” herhaald.
Deminder ernstigestoringen worden ge-
durende een kortere tijd “cyclisch” herhaald.
TE LAAG
REMVLOEISTOFNIVEAU
(rood)
AANGETROKKEN
HANDREM (rood)
Als u de contactsleutel in stand Mdraait,
gaat het lampje branden. Na enkele se-
conden moet het lampje doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het rem-
vloeistofniveau in het reservoir onder het
minimum niveau is gedaald, bijvoorbeeld
door lekkage in het remsysteem.
x
Als het lampjextijdens het
rijden gaat branden (op en-
kele uitvoeringen verschijnt ook een
melding op het display), stop dan on-
middellijk en wendt u tot het Fiat Ser-
vicenetwerk.
ATTENTIE!
Aangetrokken handrem
Het lampje gaat branden als de handrem
wordt aangetrokken.
Als de auto in beweging is, hoort u bij en-
kele uitvoeringen ook een akoestisch sig-
naal.
BELANGRIJK Als het lampje tijdens het
rijden gaat branden, controleer dan of de
handrem niet is aangetrokken. MELDINGEN EN LAMPJES OP HET INSTRUMENTENPANEEL
123-132 ScudoG9 NL:123-132 ScudoG9 NL 24-11-2008 10:58 Pagina 124

128
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
STORING EBD
(rood)
(geel)
Als tegelijkertijd de lampjes
xen>gaan
branden bij draaiende motor, dan geeft dit
een storing in de EBD aan of is dit systeem
niet beschikbaar; in dat geval kunnen tij-
dens krachtig remmen de achterwielen
snel blokkeren, waardoor de auto kan gaan
slippen. Rijd zeer voorzichtig naar de
dichtstbijzijnde werkplaats van het Fiat
Servicenetwerk om het systeem te laten
controleren.
x>
NIET OMGELEGDE
VEILIGHEIDSGORDELS
(rood)
Het lampje op het instrumentenpaneel gaat
continu branden als bij stilstaande auto de
veiligheidsgordel aan bestuurderszijde niet
goed is omgelegd. Als de auto rijdt en de
veiligheidsgordels voor zijn niet goed om-
gelegd, dan gaat het lampje knipperen en
klinkt tegelijkertijd een akoestisch signaal
(zoemer). Op enkele uitvoeringen kan bo-
ven de binnenspiegel een display aanwezig
zijn. Dit display geeft door middel van twee
lampjes aan als de veiligheidsgordel aan be-
stuurders- of passagierszijde niet is omge-
legd.<
STORING IN
INSPUITSYSTEEM
(geel)
Als u onder normale omstandigheden
de contactsleutel in stand Mdraait, gaat
het lampje branden. Het lampje moet
uitgaan als de motor is gestart.
Als het lampje blijft branden of tijdens het
rijden gaat branden, dan duidt dit op een
storing in het inspuitsysteem. Dit kan tot
gevolg hebben dat de prestaties vermin-
deren, de auto slechter gaat rijden en het
brandstofverbruik toeneemt.
U kunt onder deze omstandigheden door-
rijden zonder te veel van de motor te ei-
sen of met hoge snelheid te rijden. Wendt
u in dit geval zo snel mogelijk tot het Fiat
Servicenetwerk.
U
123-132 ScudoG9 NL:123-132 ScudoG9 NL 24-11-2008 10:58 Pagina 128

130
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
K
BRANDSTOFRESERVE
(geel)
Als u de contactsleutel in stand
Mdraait, gaat het lampje branden. Na en-
kele seconden moet het lampje doven.
Als het lampje brandt, tank dan zo snel
mogelijk.
BELANGRIJK Als het lampje knippert, dan
is er een storing in het systeem. Wendt u
in dit geval tot het Fiat Servicenetwerk om
het systeem te laten controleren.
MISTACHTERLICHTEN
(geel)
Het lampje gaat branden als de
mistachterlichten worden ingeschakeld.
4
ALGEMENE
STORINGSMELDING
(geel)
Het lampje gaat knipperen als er een niet
ernstige storing wordt gevonden. Het gaat
constant branden bij een ernstige storing.
In alle gevallen verschijnt er een melding
op het display.
Afhankelijk van de ernst van de storing, ra-
den wij u contact op te nemen met het
Fiat Servicenetwerk.
Als het niveau van het brandstofadditief
voor het roetfilter (uitvoeringen met DPF
roetfilter) het minimum niveau bereikt: het
lampje gaat branden, er klinkt een akoe-
stisch signaal en er verschijnt een melding
op het display. Wendt u tot het Fiat Ser-
vicenetwerk.
è
STORING ESP
(geel)
Als u de contactsleutel in stand
Mdraait, gaat het lampje branden. Na en-
kele seconden moet het lampje doven.
Als het lampje knippert, dan slippen de
wielen door. In dit geval past het systeem
de aandrijving aan, waardoor de koerssta-
biliteit van de auto wordt verbeterd. Als
het lampje continu brandt (lampje op de
knopESP OFF gedoofd), dan is er een
storing in het systeem. In dit geval moet
de bandenspanning worden gecontroleerd
en/of contact worden opgenomen met het
Fiat Servicenetwerk. Als het lampje con-
tinu brandt (lampje op de knop ESP OFF
brandt), dan is het systeem uitgeschakeld.
OpmerkingAls het lampje knippert tij-
dens het rijden, dan geeft dit aan dat het
ESP in werking is getreden.
™
123-132 ScudoG9 NL:123-132 ScudoG9 NL 24-11-2008 10:58 Pagina 130

132
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
Water in het brandstofsysteem kan het inspuitsysteem ernstig beschadigen en
de motor kan onregelmatig gaan draaien. Als het lampje gaat branden, wendt
u dan zo snel mogelijk tot het Fiat Servicenetwerk om het systeem te laten af-
tappen. Als het lampje direct na het tanken gaat branden, bestaat de moge-
lijkheid dat er tijdens het tanken water in de brandstoftank is gekomen: zet in dat ge-
val onmiddellijk de motor uit en wendt u tot het Fiat Servicenetwerk.
MELDINGEN EN LAMPJES OP HET DISPLAY
Lampje Melding
Ü
m
≈
Als u de contactsleutel in stand Mdraait, gaat het lampje branden. Na enkele seconden
moet het lampje doven. Het lampje brandt als de Cruise-control is ingeschakeld.
Het lampje brandt als de snelheidsbegrenzer is ingeschakeld.
Als u de contactsleutel in stand Mdraait, gaat het lampje branden. Het lampje dooft als de
voorgloeibougies de vooraf ingestelde temperatuur hebben bereikt. Start de motor, zodra het
lampje gedoofd is.
BELANGRIJK Bij een hoge buitentemperatuur kan het lampje zeer kort branden.
Als u de contactsleutel in stand Mdraait, gaat het lampje branden. Na enkele seconden moet
het lampje doven. Het lampje gaat branden als er water in het dieselfilter zit.
∆ ƒ
CRUISE-CONTROL
SNELHEIDSBEGREN-
ZER
VOORGLOEI-
INSTALLATIE
WATER IN
BRANDSTOFFILTER
GEPROGRAMMEERD
ONDERHOUDAls u de contactsleutel in stand Mdraait, gaat het lampje branden. Na enkele seconden moet
het lampje doven. Het lampje gaat branden als er een onderhoudsbeurt moet worden uitge-
voerd.
123-132 ScudoG9 NL:123-132 ScudoG9 NL 24-11-2008 10:58 Pagina 132

147
LAMPJES EN
BERICHTEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Zekeringenkast op dashboard aan passagierszijde
VERBRUIKERS ZEKERING AMPÈRAGE
Achterruitwisser
Vrij
Koplampverstelling, diagnosestekker, ESP-regeleenheid,
ventilatie, additiefpomp roetfilter, stuurhoeksensor
Elektrische spiegel, ruitbediening passagierszijde
Voeding ruitbediening voor
Plafondverlichting, verlichting dashboardkastje
Multifunctioneel display, sirene diefstalalarm, autoradio,
CD-Changer, Autotelefoon, optionalregeleenheid aanhanger
beveiligingsregeleenheid carrosserie
Aansteker, stekkerdoos laadruimte
Elektronisch geregelde luchtvering achter, start-/contactslot,
instrumentenpaneel
Diagnosestekker, regeleenheid diefstalalarm
Handsfreeset, regeleenheid airbag
Regeleenheid motor, regeleenheid aanhanger
Regensensor, automatische klimaatregeling,
instrumentenpaneel, achterste aanjager in interieur
(combi-uitvoering)
Portierver-/ontgrendeling
Vrij
Verwarming achterruit en buitenspiegels
❒Kantel het opbergvak en trek het met
kracht los om de zekeringen te bereiken.
133-152 ScudoG9 NL:133-152 ScudoG9 NL 16-11-2009 14:23 Pagina 147

151
LAMPJES EN
BERICHTEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN

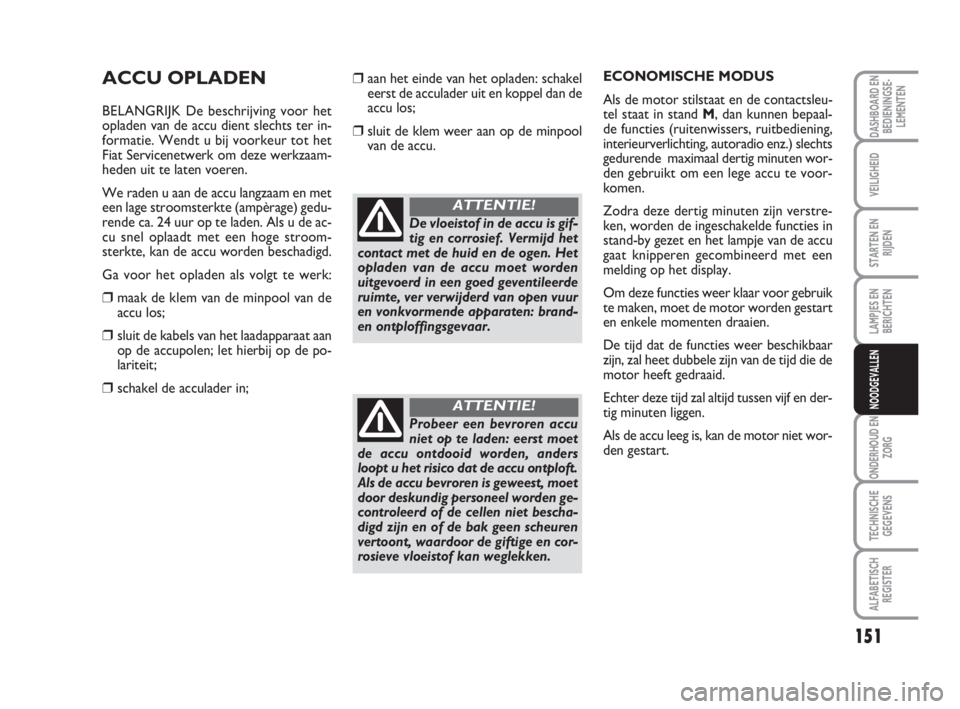

ACCU OPLADEN
BELANGRIJK De beschrijving voor het
opladen van de accu dient slechts ter in-
formatie. Wendt u bij voorkeur tot het
Fiat Servicenetwerk om deze werkzaam-
heden uit te laten voeren.
We raden u aan de accu langzaam en met
een lage stroomsterkte (ampèrage) gedu-
rende ca. 24 uur op te laden. Als u de ac-
cu snel oplaadt met een hoge stroom-
sterkte, kan de accu worden beschadigd.
Ga voor het opladen als volgt te werk:
❒maak de klem van de minpool van de
accu los;
❒sluit de kabels van het laadapparaat aan
op de accupolen; let hierbij op de po-
lariteit;
❒schakel de acculader in;
De vloeistof in de accu is gif-
tig en corrosief. Vermijd het
contact met de huid en de ogen. Het
opladen van de accu moet worden
uitgevoerd in een goed geventileerde
ruimte, ver verwijderd van open vuur
en vonkvormende apparaten: brand-
en ontploffingsgevaar.
ATTENTIE!
❒aan het einde van het opladen: schakel
eerst de acculader uit en koppel dan de
accu los;
❒sluit de klem weer aan op de minpool
van de accu.
Probeer een bevroren accu
niet op te laden: eerst moet
de accu ontdooid worden, anders
loopt u het risico dat de accu ontploft.
Als de accu bevroren is geweest, moet
door deskundig personeel worden ge-
controleerd of de cellen niet bescha-
digd zijn en of de bak geen scheuren
vertoont, waardoor de giftige en cor-
rosieve vloeistof kan weglekken.
ATTENTIE!
ECONOMISCHE MODUS
Als de motor stilstaat en de contactsleu-
tel staat in stand M, dan kunnen bepaal-
de functies (ruitenwissers, ruitbediening,
interieurverlichting, autoradio enz.) slechts
gedurende maximaal dertig minuten wor-
den gebruikt om een lege accu te voor-
komen.
Zodra deze dertig minuten zijn verstre-
ken, worden de ingeschakelde functies in
stand-by gezet en het lampje van de accu
gaat knipperen gecombineerd met een
melding op het display.
Om deze functies weer klaar voor gebruik
te maken, moet de motor worden gestart
en enkele momenten draaien.
De tijd dat de functies weer beschikbaar
zijn, zal heet dubbele zijn van de tijd die de
motor heeft gedraaid.
Echter deze tijd zal altijd tussen vijf en der-
tig minuten liggen.
Als de accu leeg is, kan de motor niet wor-
den gestart.
133-152 ScudoG9 NL:133-152 ScudoG9 NL 16-11-2009 14:23 Pagina 151
