dashboard FIAT SCUDO 2010 Instructieboek (in Dutch)

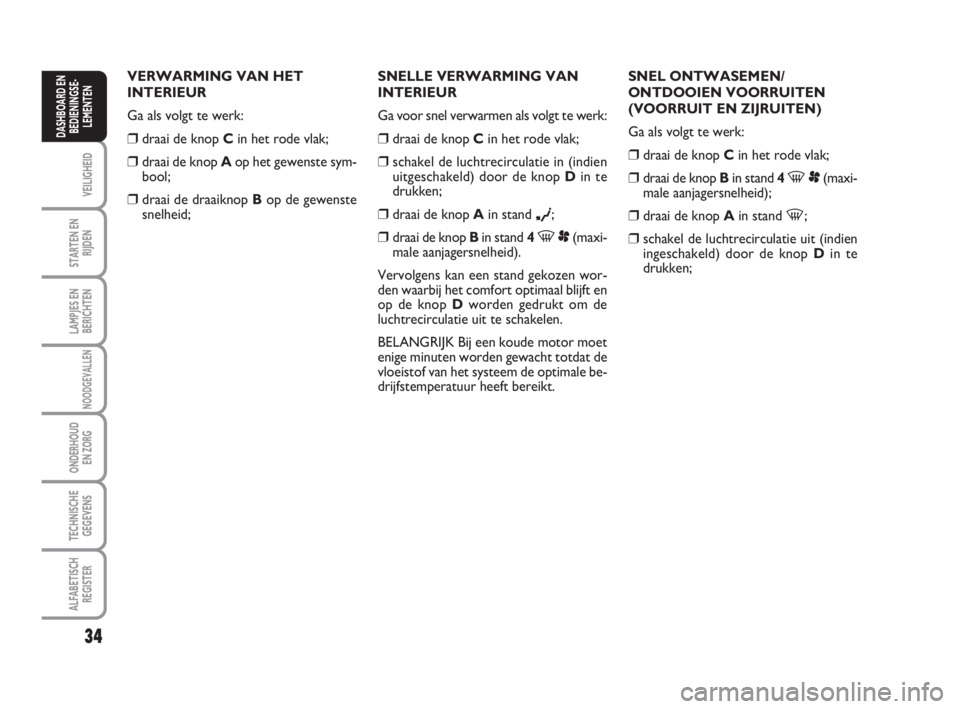

34
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VERWARMING VAN HET
INTERIEUR
Ga als volgt te werk:
❒draai de knop Cin het rode vlak;
❒draai de knop Aop het gewenste sym-
bool;
❒draai de draaiknop Bop de gewenste
snelheid;SNELLE VERWARMING VAN
INTERIEUR
Ga voor snel verwarmen als volgt te werk:
❒draai de knop Cin het rode vlak;
❒schakel de luchtrecirculatie in (indien
uitgeschakeld) door de knop Din te
drukken;
❒draai de knop Ain stand ∂;
❒draai de knop Bin stand 4-p(maxi-
male aanjagersnelheid).
Vervolgens kan een stand gekozen wor-
den waarbij het comfort optimaal blijft en
op de knop Dworden gedrukt om de
luchtrecirculatie uit te schakelen.
BELANGRIJK Bij een koude motor moet
enige minuten worden gewacht totdat de
vloeistof van het systeem de optimale be-
drijfstemperatuur heeft bereikt.SNEL ONTWASEMEN/
ONTDOOIEN VOORRUITEN
(VOORRUIT EN ZIJRUITEN)
Ga als volgt te werk:
❒draai de knop Cin het rode vlak;
❒draai de knop Bin stand 4-p(maxi-
male aanjagersnelheid);
❒draai de knop Ain stand -;
❒schakel de luchtrecirculatie uit (indien
ingeschakeld) door de knop Din te
drukken;
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 34

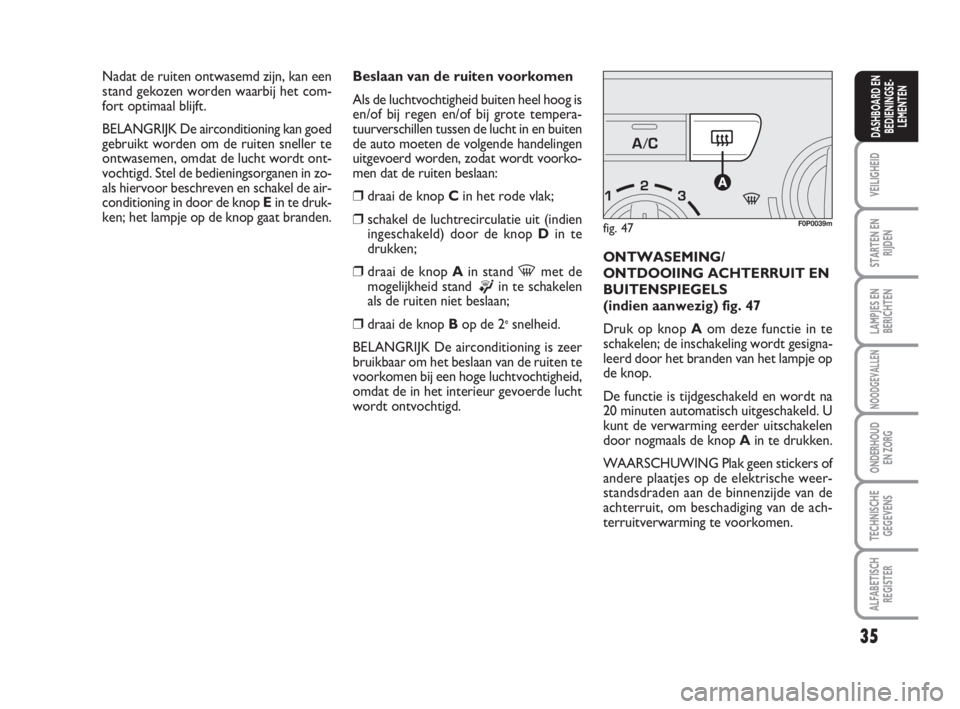

35
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Beslaan van de ruiten voorkomen
Als de luchtvochtigheid buiten heel hoog is
en/of bij regen en/of bij grote tempera-
tuurverschillen tussen de lucht in en buiten
de auto moeten de volgende handelingen
uitgevoerd worden, zodat wordt voorko-
men dat de ruiten beslaan:
❒draai de knop Cin het rode vlak;
❒schakel de luchtrecirculatie uit (indien
ingeschakeld) door de knop Din te
drukken;
❒draai de knop Ain stand -met de
mogelijkheid stand
®in te schakelen
als de ruiten niet beslaan;
❒draai de knop Bop de 2esnelheid.
BELANGRIJK De airconditioning is zeer
bruikbaar om het beslaan van de ruiten te
voorkomen bij een hoge luchtvochtigheid,
omdat de in het interieur gevoerde lucht
wordt ontvochtigd.ONTWASEMING/
ONTDOOIING ACHTERRUIT EN
BUITENSPIEGELS
(indien aanwezig) fig. 47
Druk op knop Aom deze functie in te
schakelen; de inschakeling wordt gesigna-
leerd door het branden van het lampje op
de knop.
De functie is tijdgeschakeld en wordt na
20 minuten automatisch uitgeschakeld. U
kunt de verwarming eerder uitschakelen
door nogmaals de knop Ain te drukken.
WAARSCHUWING Plak geen stickers of
andere plaatjes op de elektrische weer-
standsdraden aan de binnenzijde van de
achterruit, om beschadiging van de ach-
terruitverwarming te voorkomen.
fig. 47F0P0039m
Nadat de ruiten ontwasemd zijn, kan een
stand gekozen worden waarbij het com-
fort optimaal blijft.
BELANGRIJK De airconditioning kan goed
gebruikt worden om de ruiten sneller te
ontwasemen, omdat de lucht wordt ont-
vochtigd. Stel de bedieningsorganen in zo-
als hiervoor beschreven en schakel de air-
conditioning in door de knop Ein te druk-
ken; het lampje op de knop gaat branden.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 35

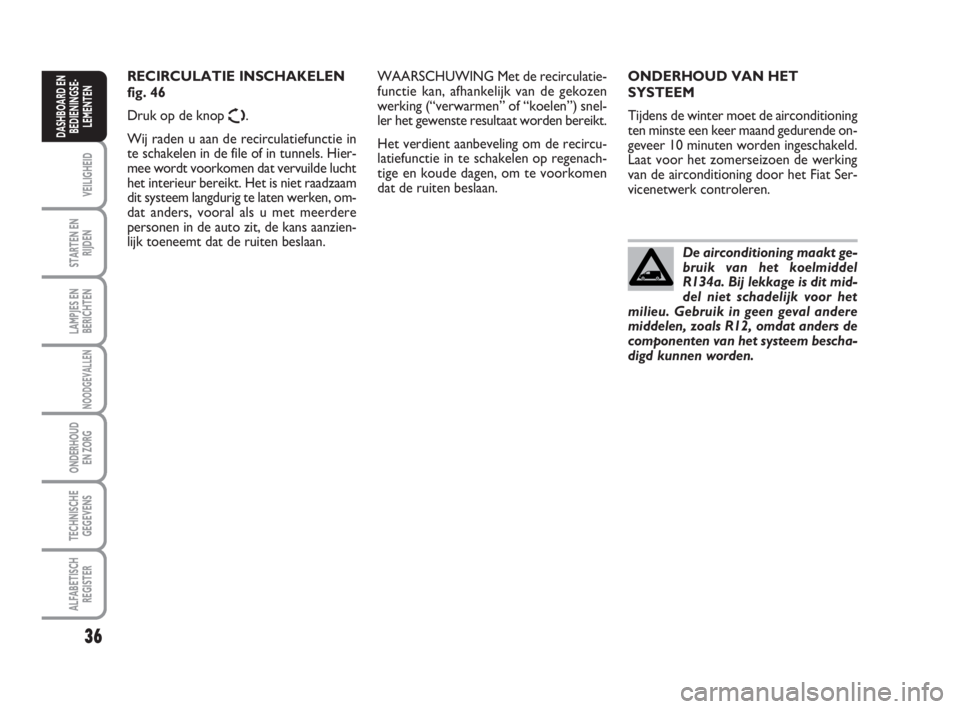

36
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
ONDERHOUD VAN HET
SYSTEEM
Tijdens de winter moet de airconditioning
ten minste een keer maand gedurende on-
geveer 10 minuten worden ingeschakeld.
Laat voor het zomerseizoen de werking
van de airconditioning door het Fiat Ser-
vicenetwerk controleren.
De airconditioning maakt ge-
bruik van het koelmiddel
R134a. Bij lekkage is dit mid-
del niet schadelijk voor het
milieu. Gebruik in geen geval andere
middelen, zoals R12, omdat anders de
componenten van het systeem bescha-
digd kunnen worden.WAARSCHUWING Met de recirculatie-
functie kan, afhankelijk van de gekozen
werking (“verwarmen” of “koelen”) snel-
ler het gewenste resultaat worden bereikt.
Het verdient aanbeveling om de recircu-
latiefunctie in te schakelen op regenach-
tige en koude dagen, om te voorkomen
dat de ruiten beslaan. RECIRCULATIE INSCHAKELEN
fig. 46
Druk op de knop
Ω.
Wij raden u aan de recirculatiefunctie in
te schakelen in de file of in tunnels. Hier-
mee wordt voorkomen dat vervuilde lucht
het interieur bereikt. Het is niet raadzaam
dit systeem langdurig te laten werken, om-
dat anders, vooral als u met meerdere
personen in de auto zit, de kans aanzien-
lijk toeneemt dat de ruiten beslaan.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 36

37
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
AUTOMATISCHE
TWEEZONE-
KLIMAATREGELING
(indien aanwezig)
BESCHRIJVING
De automatische tweezone-klimaatrege-
ling regelt de temperatuur en de lucht-
verdeling in het interieur in twee zones:
bestuurders- en passagierszijde De tem-
peratuurregeling is gebaseerd op de “ge-
voelstemperatuur”: het systeem houdt
doorlopend het comfort in het interieur
constant en compenseert eventuele wij-
zigingen van de externe klimatologische
omstandigheden, waaronder zonnestra-
ling, de gemeten wordt met een sensor.
De automatisch gecontroleerde parame-
ters en functies zijn:
❒luchttemperatuur bij de uitstroomope-
ningen aan bestuurders-/passagierszijde
voor;
❒luchtverdeling naar de uitstroomope-
ningen aan bestuurders-/passagierszijde
voor;
❒aanjagersnelheid (traploze regeling van
de luchtstroom);
❒inschakeling van de compressor (voor
koelen en drogen van de lucht);
❒luchtrecirculatie.Deze functies kunnen handmatig worden
gewijzigd, d.w.z. dat u het systeem kunt
regelen door naar wens een of meer func-
ties te selecteren en te wijzigen. Op de-
ze manier worden de functies die hand-
matig zijn gewijzigd niet langer automa-
tisch door het systeem geregeld. Het sys-
teem grijpt alleen in om veiligheidsrede-
nen. De handmatige instellingen hebben
voorrang boven de automatische instel-
lingen en blijven in het geheugen opgesla-
gen totdat de gebruiker de regeling weer
overlaat aan de automatische werking
door de knop AUTOin te drukken, be-
halve in de gevallen dat het systeem om
veiligheidsredenen ingrijpt. De handmati-
ge instelling van een functie beïnvloedt de
regeling van de andere automatisch gere-
gelde functies niet. De luchtopbrengst in
het interieur is onafhankelijk van de snel-
heid van de auto omdat de luchtopbrengst
elektronisch geregeld wordt door de aan-
jager. De luchttemperatuur in het interi-
eur wordt altijd automatisch geregeld op
basis van de ingestelde temperaturen op
de displays van de bestuurder en de pas-
sagier voor (behalve als het systeem is uit-
geschakeld of in enkele omstandigheden
als de compressor is uitgeschakeld).De volgende parameters en functies kun-
nen handmatig worden ingesteld en ge-
wijzigd:
❒temperatuur bestuurders-/passagiers-
zijde voor;
❒aanjagersnelheid (traploze regeling);
❒luchtverdeling in zeven standen (be-
stuurder/passagier voor);
❒inschakelen van de compressor;
❒niet gescheiden/gescheiden regeling;
❒snelle ontwaseming/ontdooiing;
❒luchtrecirculatie;
❒achterruitverwarming.
❒uitschakelen van het systeem.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 37

38
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
BEDIENINGSKNOPPEN fig. 48
Adrukknop voor in-/uitschakelen airco-
compressor;
Bdrukknop voor inschakelen functie
AUTO(automatische werking);
C
drukknop voor inschakelen functie(snel-
le ontdooiing/ontwaseming voorruit
en zijruiten voor);
Ddrukknop voor instelling luchtverde-
ling;
Edrukknop voor in-/uitschakelen lucht-
recirculatie;GEBRUIK VAN DE
KLIMAATREGELING
Het systeem kan op verschillende manie-
ren worden ingeschakeld, maar wij raden
u aan te beginnen met het indrukken van
een van de knoppen AUTOen vervol-
gens de draaiknoppen te draaien om op
het display de gewenste temperaturen in
te stellen.
Omdat het systeem het klimaat in twee
zones in het interieur regelt, kunnen de
bestuurder en de passagier voor verschil-
lende temperatuurwaarden instellen. Het
maximaal toegestane verschil is 7°C.
Op deze wijze begint het systeem geheel
automatisch te werken, zodat zo snel mo-
gelijk de ingestelde temperaturen worden
bereikt. Het systeem regelt de tempera-
tuur, de luchthoeveelheid, de luchtverde-
ling in het interieur, de recirculatiefunc-
tie en het inschakelen van de aircocom-
pressor.
fig. 48F0P0040m
Fdrukknop voor in-/uitschakelen ach-
terruitverwarming;
Gdrukknop voor verlagen aanjagersnel-
heid;
Hdrukknop voor verhogen aanjager-
snelheid;
Idraaiknop voor regeling interieurtem-
peratuur passagierszijde;
Ldisplay met informatie over aircondi-
tioning;
Mdraaiknop voor regeling interieurtem-
peratuur bestuurderszijde.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 38

39
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Tijdens de volledig automatische werking
van het systeem, moeten alleen de vol-
gende functies eventueel handmatig wor-
den ingeschakeld:
❒Ω, luchtrecirculatie, om de recircula-
tie altijd in- of uitgeschakeld te hou-
den;
❒-voor een snelle ontwaseming/ont-
dooiing van de ruiten voor, de achter-
ruit en de buitenspiegels;
❒(voor het ontwasemen/ontdooien
van de achterruit en de buitenspiegels.
❒πvoor het kiezen van de luchtver-
deling tijdens de ventilatie.
Tijdens de volledig automatische werking
van het systeem kunt u op ieder moment
de ingestelde temperaturen, de luchtver-
deling en de aanjagersnelheid wijzigen
m.b.v. de desbetreffende knoppen: het sys-
teem wijzigt automatische de instellingen
om aan de nieuwe eisen te voldoen.Draaiknoppen voor regeling
luchttemperatuur M - I
Als u de knoppen naar rechts of naar links
draait, verhoogt of verlaagt u de luchttem-
peratuur respectievelijk in het gedeelte
linksvoor (draaiknop M) en rechtsvoor
(draaiknopI) van het interieur. Omdat het
systeem het klimaat in twee zones in het in-
terieur regelt, kunnen de bestuurder en de
passagier voor verschillende temperatuur-
waarden instellen. Het maximaal toegesta-
ne verschil is 7°C. De ingestelde tempera-
turen worden op het display weergegeven
dicht bij de knoppen. Als u de knop AUTO
indrukt, wordt de automatische werking van
de airconditioning ingeschakeld waardoor
de temperatuur aan bestuurders- en passa-
gierszijde verschillend kan zijn. Als de au-
tomatische werking is ingeschakeld en u op-
nieuw op de knop AUTOdrukt, wordt de
temperatuur aan bestuurders- en passa-
gierszijde gelijkgesteld.
Als u de knoppen helemaal naar rechts of
links draait, wordt respectievelijk de func-
tieHI(maximale verwarming) of LO
(maximale koeling) ingeschakeld.
Voor het uitschakelen van deze twee func-
ties is het voldoende om de tempera-
tuurknop te draaien en de gewenste tem-
peratuur in te stellen.Drukknop voor de luchtverdeling
voor D
Als u op deze knop drukt, kunt u hand-
matig voor de linker- en de rechterzijde
in het interieur een van de zeven instel-
lingen voor de luchtverdeling kiezen:
æLucht uit de luchtroosters van de
voorruit en de zijruiten voor voor
ontdooiing/ontwaseming van de rui-
ten.
øLucht uit de luchtroosters in het mid-
den en aan de zijkant van het dash-
board voor een koele luchtstroom
op het lichaam en het gezicht bij
warm weer.
¿Luchtstroom naar de luchtroosters
van de beenruimten voor en achter.
Met deze luchtverdeling kan in een
zo kort mogelijke tijd de lucht in het
interieur worden verwarmd, omdat
warme lucht opstijgt. Dit geeft snel
een behaaglijk gevoel.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 39

40
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
¡Luchtstroom verdeeld over de luch-
troosters in de beenruimten voor en
achter (warmere lucht) en de uit-
stroomopeningen in het midden en
aan de zijkant van het dashboard
(koelere lucht). Deze luchtverdeling
is bijzonder nuttig in de gematigde
seizoenen (voor- en najaar) als de zon
schijnt.
¬Luchtstroom verdeeld over de luch-
troosters in de beenruimten en de
luchtroosters voor ontdooien/ont-
wasemen van de voorruit en de zij-
ruiten voor. Deze luchtverdeling
zorgt voor een goede verwarming
van het interieur en voorkomt het
eventuele beslaan van de ruiten.
√Luchtstroom verdeeld over de
luchtroosters voor ontwaseming/
ontdooiing van de voorruit en de
luchtroosters in het midden en aan
de zijkant van het dashboard. Deze
verdeling maakt het mogelijk de lucht
naar de voorruit te sturen als de zon
op de ruit schijnt.
πLuchtstroom verdeeld over alle luch-
troosters in de auto.De luchtverdeling, als deze handmatig is
ingesteld, wordt aangegeven door een
brandend lampje op de geselecteerde
knoppen. Als een gecombineerde functie
is ingesteld en op een knop wordt ge-
drukt, wordt die functie ook ingeschakeld.
Als echter op een knop gedrukt wordt
waarvan de functie reeds ingeschakeld is,
wordt deze functie uitgeschakeld en gaat
de betreffende led uit. Voor het hervatten
van de automatische werking van de lucht-
verdeling na een handmatige instelling,
moet de knop AUTOworden ingedrukt.
Als de bestuurder de luchtverdeling naar
de voorruit kiest, wordt automatisch ook
aan de passagierszijde de luchtverdeling
naar de voorruit ingesteld. De passagier
kan vervolgens een andere luchtverdeling
kiezen door de betreffende knoppen in te
drukken.Drukknoppen voor regelen
aanjagersnelheid G - H
Als u de knop Gpindrukt, dan wordt de
aanjagersnelheid verlaagd en daarmee de
hoeveelheid lucht die naar het interieur
wordt gevoerd. Als u de knop Hpin-
drukt, dan wordt de aanjagersnelheid ver-
hoogd en daarmee de hoeveelheid lucht
die naar het interieur wordt gevoerd. Bei-
de knoppen werken, waarbij het doel van
het systeem blijft om de ingestelde tem-
peratuur te handhaven.
De aanjagersnelheid wordt weergegeven
door verlichte staafjes in het symbool p
van de aanjager op het display:
❒maximum aanjagersnelheid = alle staaf-
jes verlicht;
❒minimum aanjagersnelheid = éé n staaf-
je verlicht.
De aanjager kan worden uitgeschakeld,
maar alleen als u de aircocompressor hebt
uitgeschakeld met de knop A.
BELANGRIJK Voor het hervatten van de
automatische werking van de aanjager na
een handmatige instelling, moet de knop
AUTOworden ingedrukt.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 40

41
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Knop AUTO
(in-/uitschakelen automatische
werking)
Als u de knop AUTOindrukt, regelt het
systeem automatisch, in de betreffende zo-
nes, de hoeveelheid en de verdeling van de
naar het interieur toegevoerde lucht en
worden alle voorafgaande handmatige in-
stellingen opgeheven. Als er een of meer-
dere handmatige instellingen zijn uitgevoerd
(luchtrecirculatie, luchtverdeling, aanjager-
snelheid of uitschakeling aircocompressor).
BELANGRIJK Als het systeem vanwege
handmatige instellingen de gewenste tem-
peratuur in de verschillende zones niet
meer kan garanderen en handhaven, knip-
pert de ingestelde temperatuur om aan te
geven dat het systeem een probleem heeft
gesignaleerd; na een minuut dooft het op-
schriftAUTO.Voor het hervatten van de automatische
werking van het systeem na een handma-
tige instelling (een of meerdere), moet de
knopAUTOworden ingedrukt.
Als u bij automatische werking de knop
AUTOopnieuw indrukt, wordt de tem-
peratuur aan bestuurderszijde en aan pas-
sagierszijde voor automatisch gelijkgesteld,
waardoor u in de twee zones dezelfde
temperatuur en luchtverdeling kunt in-
stellen met de draaiknop aan bestuur-
derszijde. Met deze functie kan de tem-
peratuur in het interieur makkelijk gere-
geld worden als alleen de bestuurder in de
auto zit. De gescheiden regeling van de
temperatuur en de luchtverdeling wordt
automatisch hervat, als u nogmaals de
knopAUTOindrukt.Drukknop in-/uitschakeling
recirculatiefunctie E
De luchtrecirculatie wordt als volgt ge-
regeld:
❒automatisch ingeschakeld, door een van
de knoppen AUTOin te drukken; het
symboolAUTOop het display brandt.
❒handmatig ingeschakeld, door de knop
Ein te drukken; het symbool
Ωver-
schijnt op het display;
❒handmatig uitgeschakeld, door de knop
Ein te drukken; het symbool
Ωop het
display dooft.
BELANGRIJK Met de recirculatiefunctie
kunnen de gewenste omstandigheden
(verwarming of koeling van het interieur)
sneller worden bereikt.
Het is echter niet raadzaam deze functie
handmatig in te schakelen op regenachti-
ge of koude dagen, omdat dan de ruiten
aan de binnenzijde aanzienlijk sneller kun-
nen beslaan, vooral als de airconditioning
niet is ingeschakeld.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 41

42
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

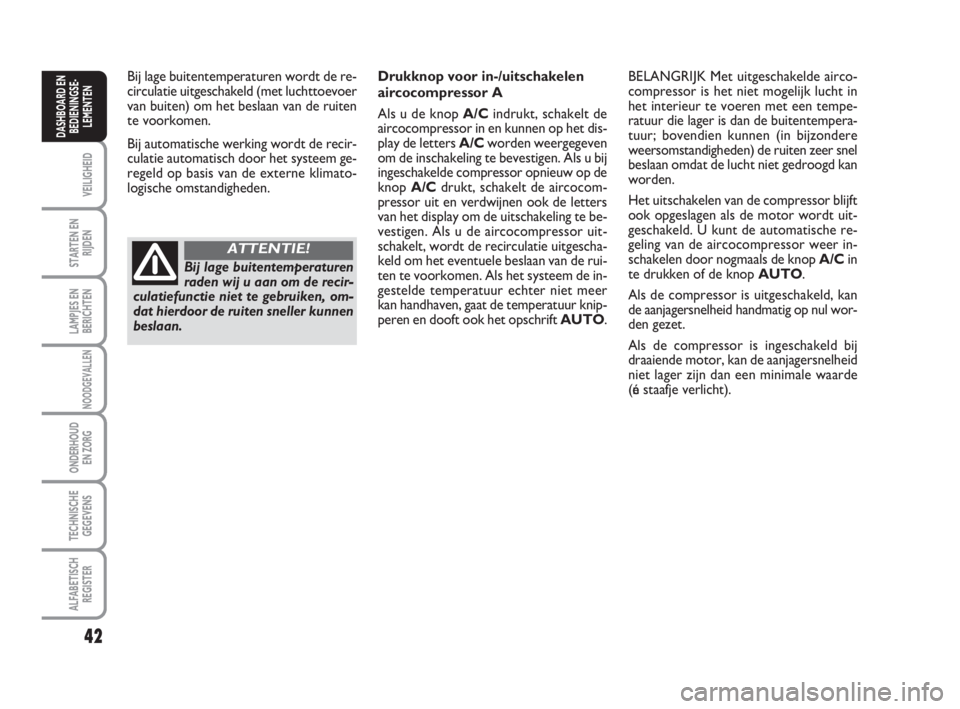

Bij lage buitentemperaturen wordt de re-
circulatie uitgeschakeld (met luchttoevoer
van buiten) om het beslaan van de ruiten
te voorkomen.
Bij automatische werking wordt de recir-
culatie automatisch door het systeem ge-
regeld op basis van de externe klimato-
logische omstandigheden.Drukknop voor in-/uitschakelen
aircocompressor A
Als u de knop A/Cindrukt, schakelt de
aircocompressor in en kunnen op het dis-
play de letters A/Cworden weergegeven
om de inschakeling te bevestigen. Als u bij
ingeschakelde compressor opnieuw op de
knopA/Cdrukt, schakelt de aircocom-
pressor uit en verdwijnen ook de letters
van het display om de uitschakeling te be-
vestigen. Als u de aircocompressor uit-
schakelt, wordt de recirculatie uitgescha-
keld om het eventuele beslaan van de rui-
ten te voorkomen. Als het systeem de in-
gestelde temperatuur echter niet meer
kan handhaven, gaat de temperatuur knip-
peren en dooft ook het opschrift AUTO.BELANGRIJK Met uitgeschakelde airco-
compressor is het niet mogelijk lucht in
het interieur te voeren met een tempe-
ratuur die lager is dan de buitentempera-
tuur; bovendien kunnen (in bijzondere
weersomstandigheden) de ruiten zeer snel
beslaan omdat de lucht niet gedroogd kan
worden.
Het uitschakelen van de compressor blijft
ook opgeslagen als de motor wordt uit-
geschakeld. U kunt de automatische re-
geling van de aircocompressor weer in-
schakelen door nogmaals de knop A/Cin
te drukken of de knop AUTO.
Als de compressor is uitgeschakeld, kan
de aanjagersnelheid handmatig op nul wor-
den gezet.
Als de compressor is ingeschakeld bij
draaiende motor, kan de aanjagersnelheid
niet lager zijn dan een minimale waarde
(éé n staafje verlicht).
Bij lage buitentemperaturen
raden wij u aan om de recir-
culatiefunctie niet te gebruiken, om-
dat hierdoor de ruiten sneller kunnen
beslaan.
ATTENTIE!
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 42

43
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

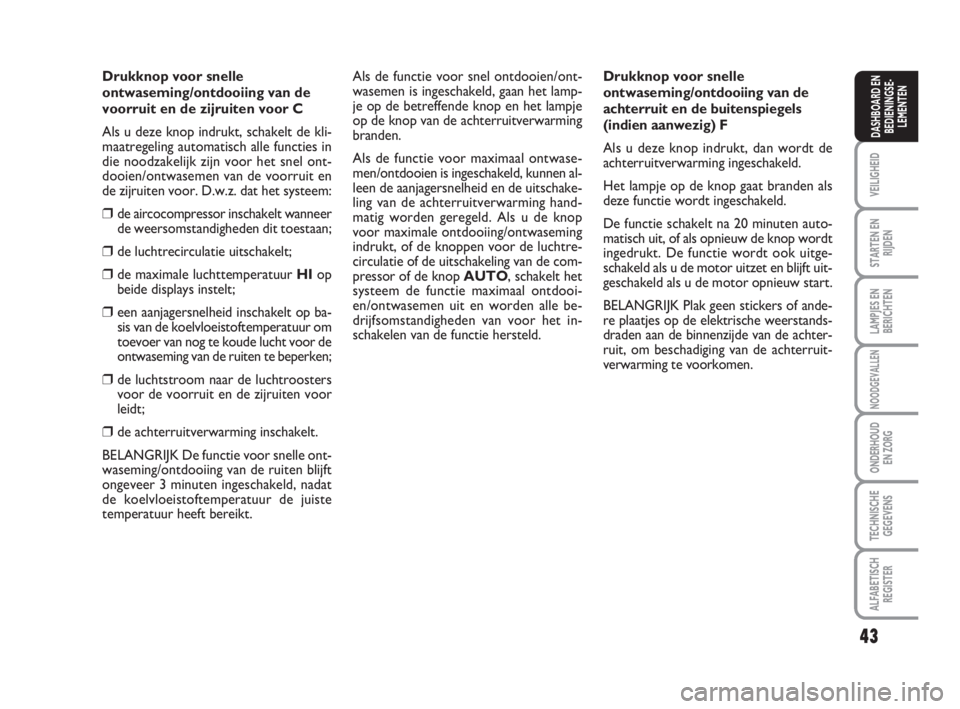

Drukknop voor snelle
ontwaseming/ontdooiing van de
voorruit en de zijruiten voor C
Als u deze knop indrukt, schakelt de kli-
maatregeling automatisch alle functies in
die noodzakelijk zijn voor het snel ont-
dooien/ontwasemen van de voorruit en
de zijruiten voor. D.w.z. dat het systeem:
❒de aircocompressor inschakelt wanneer
de weersomstandigheden dit toestaan;
❒de luchtrecirculatie uitschakelt;
❒de maximale luchttemperatuur HIop
beide displays instelt;
❒een aanjagersnelheid inschakelt op ba-
sis van de koelvloeistoftemperatuur om
toevoer van nog te koude lucht voor de
ontwaseming van de ruiten te beperken;
❒de luchtstroom naar de luchtroosters
voor de voorruit en de zijruiten voor
leidt;
❒de achterruitverwarming inschakelt.
BELANGRIJK De functie voor snelle ont-
waseming/ontdooiing van de ruiten blijft
ongeveer 3 minuten ingeschakeld, nadat
de koelvloeistoftemperatuur de juiste
temperatuur heeft bereikt.Als de functie voor snel ontdooien/ont-
wasemen is ingeschakeld, gaan het lamp-
je op de betreffende knop en het lampje
op de knop van de achterruitverwarming
branden.
Als de functie voor maximaal ontwase-
men/ontdooien is ingeschakeld, kunnen al-
leen de aanjagersnelheid en de uitschake-
ling van de achterruitverwarming hand-
matig worden geregeld. Als u de knop
voor maximale ontdooiing/ontwaseming
indrukt, of de knoppen voor de luchtre-
circulatie of de uitschakeling van de com-
pressor of de knop AUTO, schakelt het
systeem de functie maximaal ontdooi-
en/ontwasemen uit en worden alle be-
drijfsomstandigheden van voor het in-
schakelen van de functie hersteld.Drukknop voor snelle
ontwaseming/ontdooiing van de
achterruit en de buitenspiegels
(indien aanwezig) F
Als u deze knop indrukt, dan wordt de
achterruitverwarming ingeschakeld.
Het lampje op de knop gaat branden als
deze functie wordt ingeschakeld.
De functie schakelt na 20 minuten auto-
matisch uit, of als opnieuw de knop wordt
ingedrukt. De functie wordt ook uitge-
schakeld als u de motor uitzet en blijft uit-
geschakeld als u de motor opnieuw start.
BELANGRIJK Plak geen stickers of ande-
re plaatjes op de elektrische weerstands-
draden aan de binnenzijde van de achter-
ruit, om beschadiging van de achterruit-
verwarming te voorkomen.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 43
