dashboard FIAT SCUDO 2010 Instructieboek (in Dutch)

64
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Als u geen brandstoflekkage waarneemt
en de auto kan nog verder rijden, ga dan
als volgt te werk om de brandstoftoevoer
weer te herstellen:
❒draai de sleutel in stand S;
❒neem de contactsleutel uit, steek de
sleutel weer in het contactslot en start
de motor op de normale wijze.
BRANDSTOFONDERBR
EEKSCHAKELAAR
Deze veiligheidsschakelaar, die geregeld
wordt door de regeleenheid van het air-
bagsysteem, werkt bij een botsing (onge-
acht de richting) van een bepaalde omvang,
waardoor de toevoer van brandstof wordt
gestopt en de motor afslaat.
Op het instelbare multifunctionele display
verschijnt een bericht als de brandstof-
noodschakelaar inschakelt.
Als u na een ongeval een
brandstoflucht ruikt of merkt
dat het brandstofsysteem lekt, herstel
dit systeem dan niet, zodat brand
wordt voorkomen.
ATTENTIE!
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 64

65
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
fig. 75F0P0066m
fig. 74F0P0065mfig. 76/aF0P0067m

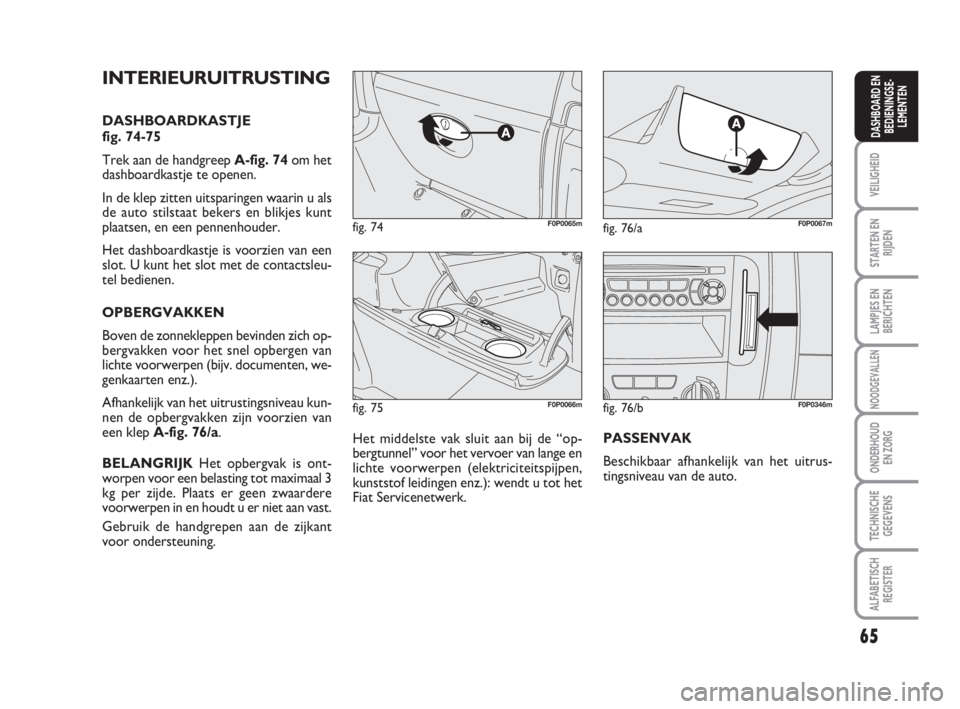

INTERIEURUITRUSTING
DASHBOARDKASTJE
fig. 74-75
Trek aan de handgreep A-fig. 74om het
dashboardkastje te openen.
In de klep zitten uitsparingen waarin u als
de auto stilstaat bekers en blikjes kunt
plaatsen, en een pennenhouder.
Het dashboardkastje is voorzien van een
slot. U kunt het slot met de contactsleu-
tel bedienen.
OPBERGVAKKEN
Boven de zonnekleppen bevinden zich op-
bergvakken voor het snel opbergen van
lichte voorwerpen (bijv. documenten, we-
genkaarten enz.).
Afhankelijk van het uitrustingsniveau kun-
nen de opbergvakken zijn voorzien van
een klep A-fig. 76/a.
BELANGRIJKHet opbergvak is ont-
worpen voor een belasting tot maximaal 3
kg per zijde. Plaats er geen zwaardere
voorwerpen in en houdt u er niet aan vast.
Gebruik de handgrepen aan de zijkant
voor ondersteuning.
fig. 76/bF0P0346m
PASSENVAK
Beschikbaar afhankelijk van het uitrus-
tingsniveau van de auto. Het middelste vak sluit aan bij de “op-
bergtunnel” voor het vervoer van lange en
lichte voorwerpen (elektriciteitspijpen,
kunststof leidingen enz.): wendt u tot het
Fiat Servicenetwerk.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 65

66
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

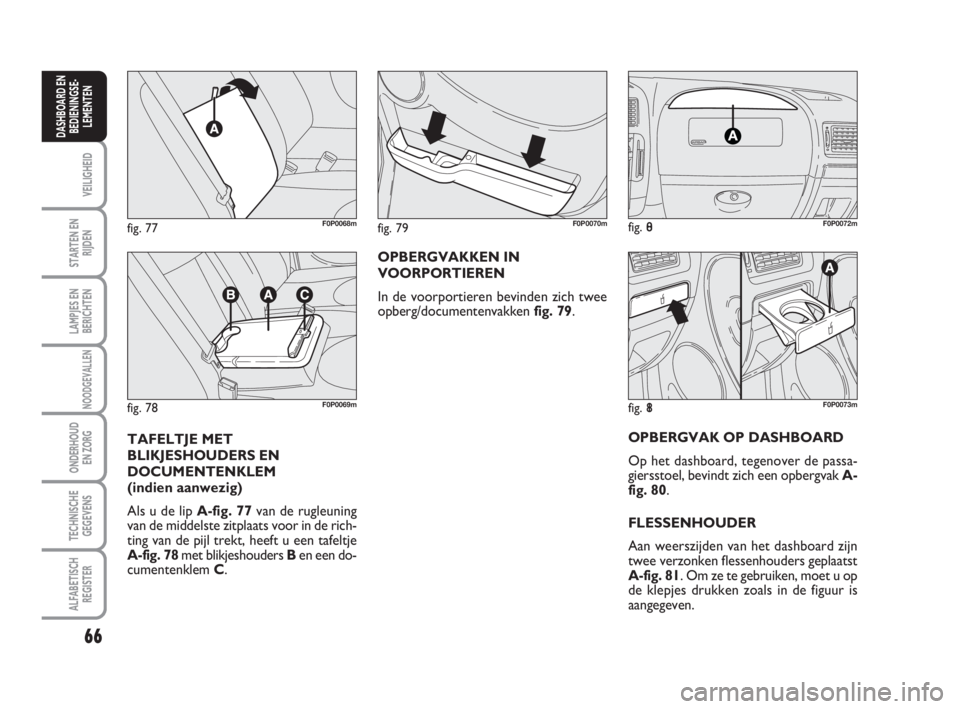

OPBERGVAKKEN IN
VOORPORTIEREN
In de voorportieren bevinden zich twee
opberg/documentenvakkenfig. 79.
OPBERGVAK OP DASHBOARD
Op het dashboard, tegenover de passa-
giersstoel, bevindt zich een opbergvak A-
fig. 80.
FLESSENHOUDER
Aan weerszijden van het dashboard zijn
twee verzonken flessenhouders geplaatst
A-fig. 81. Om ze te gebruiken, moet u op
de klepjes drukken zoals in de figuur is
aangegeven.
fig. 77F0P0068m
fig. 78F0P0069m
fig. 80F0P0072mfig. 79F0P0070m
TAFELTJE MET
BLIKJESHOUDERS EN
DOCUMENTENKLEM
(indien aanwezig)
Als u de lip A-fig. 77van de rugleuning
van de middelste zitplaats voor in de rich-
ting van de pijl trekt, heeft u een tafeltje
A-fig. 78met blikjeshouders Ben een do-
cumentenklemC.
fig. 81F0P0073m
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 66

67
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

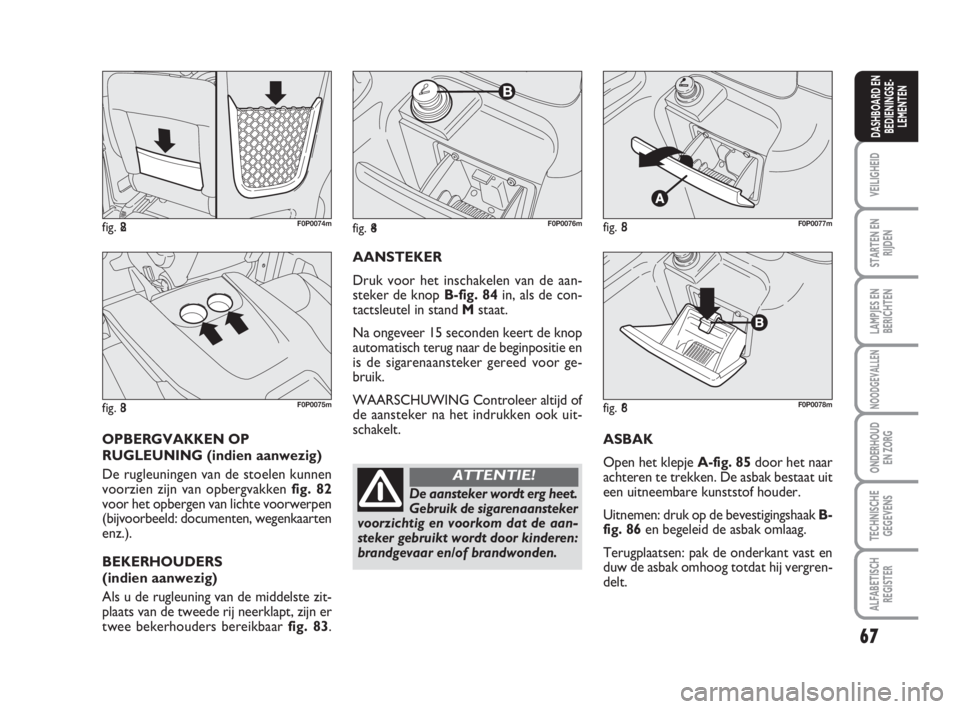

ASBAK
Open het klepje A-fig. 85door het naar
achteren te trekken. De asbak bestaat uit
een uitneembare kunststof houder.
Uitnemen: druk op de bevestigingshaak B-
fig. 86en begeleid de asbak omlaag.
Terugplaatsen: pak de onderkant vast en
duw de asbak omhoog totdat hij vergren-
delt.
fig. 85F0P0077m
fig. 86F0P0078m
fig. 84F0P0076m
De aansteker wordt erg heet.
Gebruik de sigarenaansteker
voorzichtig en voorkom dat de aan-
steker gebruikt wordt door kinderen:
brandgevaar en/of brandwonden.
ATTENTIE!
AANSTEKER
Druk voor het inschakelen van de aan-
steker de knop B-fig. 84in, als de con-
tactsleutel in stand Mstaat.
Na ongeveer 15 seconden keert de knop
automatisch terug naar de beginpositie en
is de sigarenaansteker gereed voor ge-
bruik.
WAARSCHUWING Controleer altijd of
de aansteker na het indrukken ook uit-
schakelt.
fig. 82F0P0074m
fig. 83F0P0075m
OPBERGVAKKEN OP
RUGLEUNING (indien aanwezig)
De rugleuningen van de stoelen kunnen
voorzien zijn van opbergvakken fig. 82
voor het opbergen van lichte voorwerpen
(bijvoorbeeld: documenten, wegenkaarten
enz.).
BEKERHOUDERS
(indien aanwezig)
Als u de rugleuning van de middelste zit-
plaats van de tweede rij neerklapt, zijn er
twee bekerhouders bereikbaar fig. 83.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 67

68
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

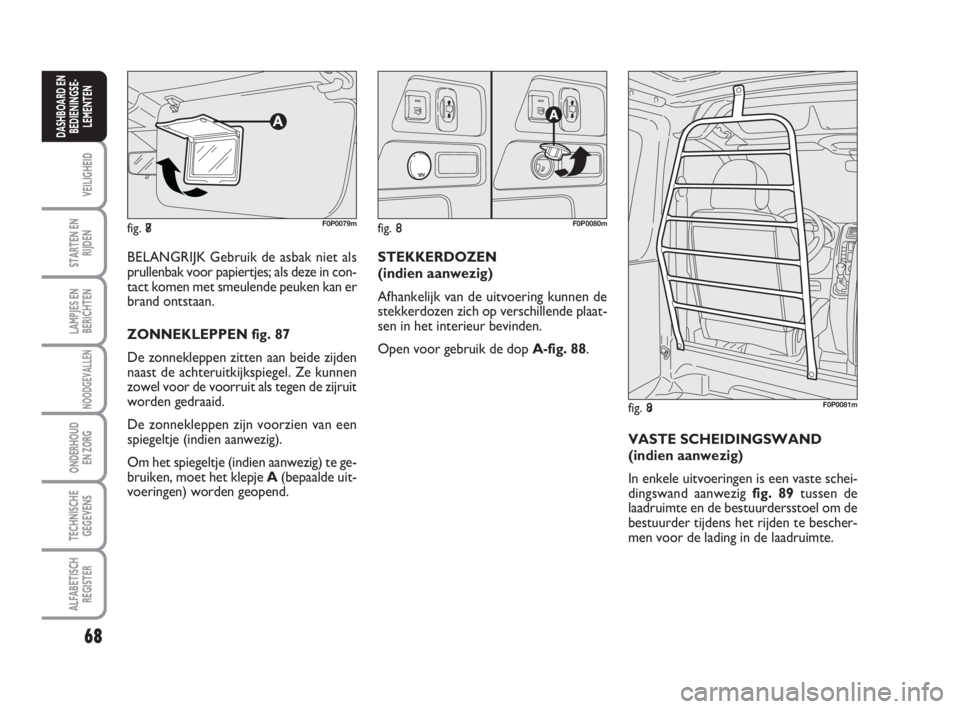

BELANGRIJK Gebruik de asbak niet als
prullenbak voor papiertjes; als deze in con-
tact komen met smeulende peuken kan er
brand ontstaan.
ZONNEKLEPPEN fig. 87
De zonnekleppen zitten aan beide zijden
naast de achteruitkijkspiegel. Ze kunnen
zowel voor de voorruit als tegen de zijruit
worden gedraaid.
De zonnekleppen zijn voorzien van een
spiegeltje (indien aanwezig).
Om het spiegeltje (indien aanwezig) te ge-
bruiken, moet het klepje A(bepaalde uit-
voeringen) worden geopend.
fig. 87F0P0079mfig. 88F0P0080m
fig. 89F0P0081m
STEKKERDOZEN
(indien aanwezig)
Afhankelijk van de uitvoering kunnen de
stekkerdozen zich op verschillende plaat-
sen in het interieur bevinden.
Open voor gebruik de dop A-fig. 88.
VASTE SCHEIDINGSWAND
(indien aanwezig)
In enkele uitvoeringen is een vaste schei-
dingswand aanwezig fig. 89tussen de
laadruimte en de bestuurdersstoel om de
bestuurder tijdens het rijden te bescher-
men voor de lading in de laadruimte.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 68

69
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Open de linker zijschuifdeur
niet tijdens het tanken, omdat
hierdoor het tankluikje be-
schadigd kan raken.
PORTIEREN
OPENEN/SLUITEN MET DE
HAND
fig. 91F0P0083mfig. 90F0P0082m
Open een portier alleen
wanneer de omstandighe-
den hiervoor veilig zijn.
ATTENTIE!
Voorportieren fig. 90
Bij het openen van de portieren en bij uit-
genomen sleutel, hoort u een akoestisch
signaal als de buitenverlichting nog brandt.
Het akoestische signaal stopt als u de ver-
lichting uitschakelt, de portieren sluit of
als u de motor start.
Bij het openen van een van de voorpor-
tieren en met de contactsleutel in het con-
tactslot, hoort u een akoestisch signaal als
een van de twee portieren niet goed ge-
sloten is; tegelijkertijd gaat het lampje
9op het instrumentenpaneel branden.
Het slot ontgrendelen: steek de metalen
baard van de sleutel in het slot en draai de
sleutel linksom.
Het slot vergrendelen: steek de metalen
baard van de sleutel in het slot en draai de
sleutel rechtsom.Zijschuifdeuren
In geheel geopende stand worden de zij-
schuifdeuren door een vangmechanisme
opengehouden: om de deur te vergrende-
len, moet u de deur tegen de aanslag druk-
ken; om de deur te ontgrendelen moet u
de deur krachtig naar voren trekken.
Zorg er in ieder geval voor dat de geo-
pende deur op de juiste wijze is vastge-
haakt aan het vangmechanisme.
Het slot ontgrendelen: steek de metalen
baard van de sleutel in het slot en draai de
sleutel linksom.
Het slot vergrendelen: steek de metalen
baard van de sleutel in het slot en draai de
sleutel rechtsom.De zijschuifdeuren kunnen zijn voorzien
van ruiten (indien van toepassing).
De ruiten kunnen vanuit het interieur ge-
opend worden. Om de ruiten te openen,
moet u de twee nokken A-fig. 91naar el-
kaar toe drukken en de ruit openschuiven
terwijl u de nokken ingedrukt houdt, tot-
dat de gewenste openingsstand is bereikt.
Als de ruiten geopend zijn, controleer dan
of ze vergrendeld zijn.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 69

70
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

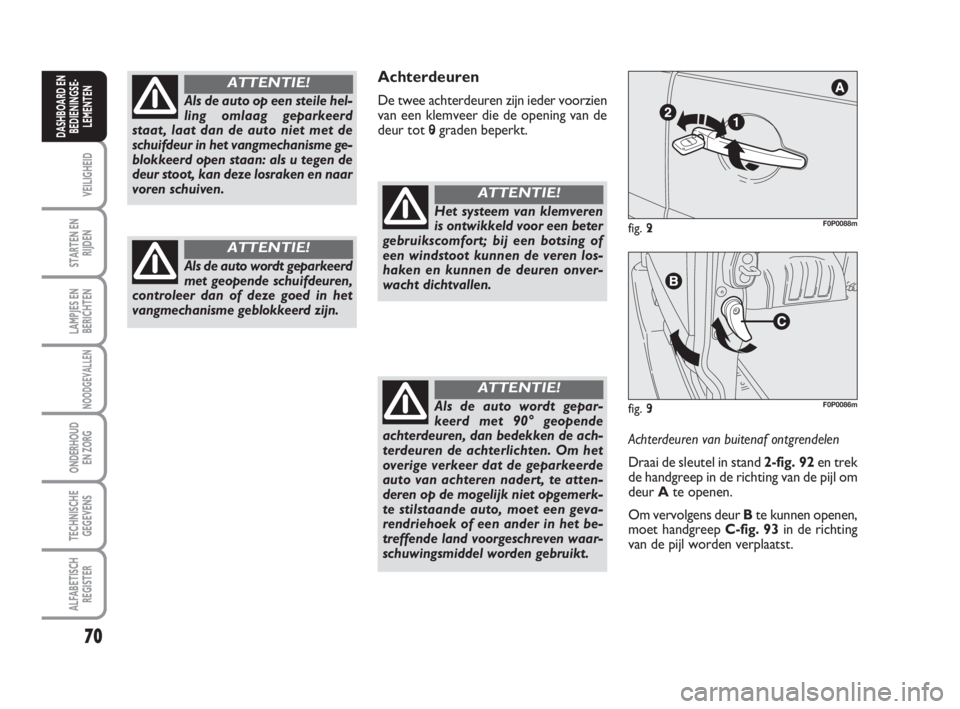

Achterdeuren
De twee achterdeuren zijn ieder voorzien
van een klemveer die de opening van de
deur tot 90 graden beperkt.
Het systeem van klemveren
is ontwikkeld voor een beter
gebruikscomfort; bij een botsing of
een windstoot kunnen de veren los-
haken en kunnen de deuren onver-
wacht dichtvallen.
ATTENTIE!
fig. 93F0P0086m
fig. 92F0P0088m
Achterdeuren van buitenaf ontgrendelen
Draai de sleutel in stand 2-fig. 92 en trek
de handgreep in de richting van de pijl om
deurAte openen.
Om vervolgens deur Bte kunnen openen,
moet handgreep C-fig. 93in de richting
van de pijl worden verplaatst. Als de auto wordt gepar-
keerd met 90° geopende
achterdeuren, dan bedekken de ach-
terdeuren de achterlichten. Om het
overige verkeer dat de geparkeerde
auto van achteren nadert, te atten-
deren op de mogelijk niet opgemerk-
te stilstaande auto, moet een geva-
rendriehoek of een ander in het be-
treffende land voorgeschreven waar-
schuwingsmiddel worden gebruikt.
ATTENTIE!
Als de auto op een steile hel-
ling omlaag geparkeerd
staat, laat dan de auto niet met de
schuifdeur in het vangmechanisme ge-
blokkeerd open staan: als u tegen de
deur stoot, kan deze losraken en naar
voren schuiven.
ATTENTIE!
Als de auto wordt geparkeerd
met geopende schuifdeuren,
controleer dan of deze goed in het
vangmechanisme geblokkeerd zijn.
ATTENTIE!
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 70

71
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
fig. 94F0P0087m

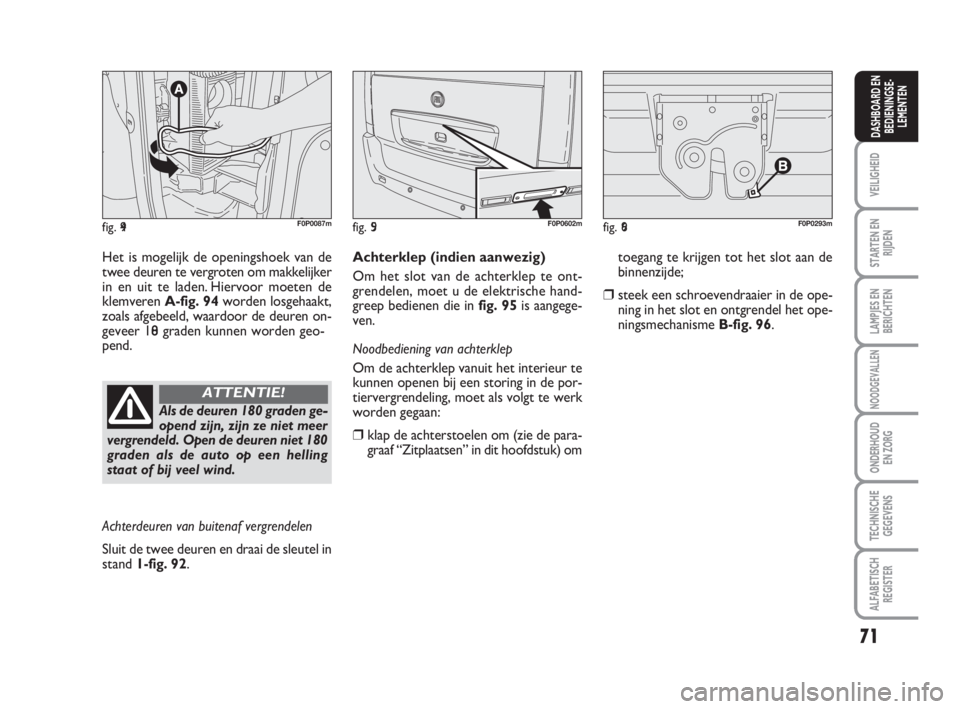

Het is mogelijk de openingshoek van de
twee deuren te vergroten om makkelijker
in en uit te laden. Hiervoor moeten de
klemverenA-fig. 94worden losgehaakt,
zoals afgebeeld, waardoor de deuren on-
geveer 180 graden kunnen worden geo-
pend.
fig. 95F0P0602mfig. 96F0P0293m
Achterklep (indien aanwezig)
Om het slot van de achterklep te ont-
grendelen, moet u de elektrische hand-
greep bedienen die in fig. 95is aangege-
ven.
Noodbediening van achterklep
Om de achterklep vanuit het interieur te
kunnen openen bij een storing in de por-
tiervergrendeling, moet als volgt te werk
worden gegaan:
❒klap de achterstoelen om (zie de para-
graaf “Zitplaatsen” in dit hoofdstuk) omtoegang te krijgen tot het slot aan de
binnenzijde;
❒steek een schroevendraaier in de ope-
ning in het slot en ontgrendel het ope-
ningsmechanismeB-fig. 96.
Als de deuren 180 graden ge-
opend zijn, zijn ze niet meer
vergrendeld. Open de deuren niet 180
graden als de auto op een helling
staat of bij veel wind.
ATTENTIE!
Achterdeuren van buitenaf vergrendelen
Sluit de twee deuren en draai de sleutel in
stand1-fig. 92.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 71

72
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
fig. 99F0P00906m
KINDERVEILIGHEIDSSLOT
Hierdoor kunnen de zijschuifdeuren niet
van binnenuit geopend worden.
Druk voor inschakeling op de knop A-fig. 99
op het schakelaarpaneel op de midden-
console.
Het lampje op de knop Agaat branden als
dit systeem wordt ingeschakeld.
Het systeem blijft ook ingeschakeld na het
elektrisch ontgrendelen van de portieren.
fig. 97F0P0085mfig. 98
B
F0P0352m

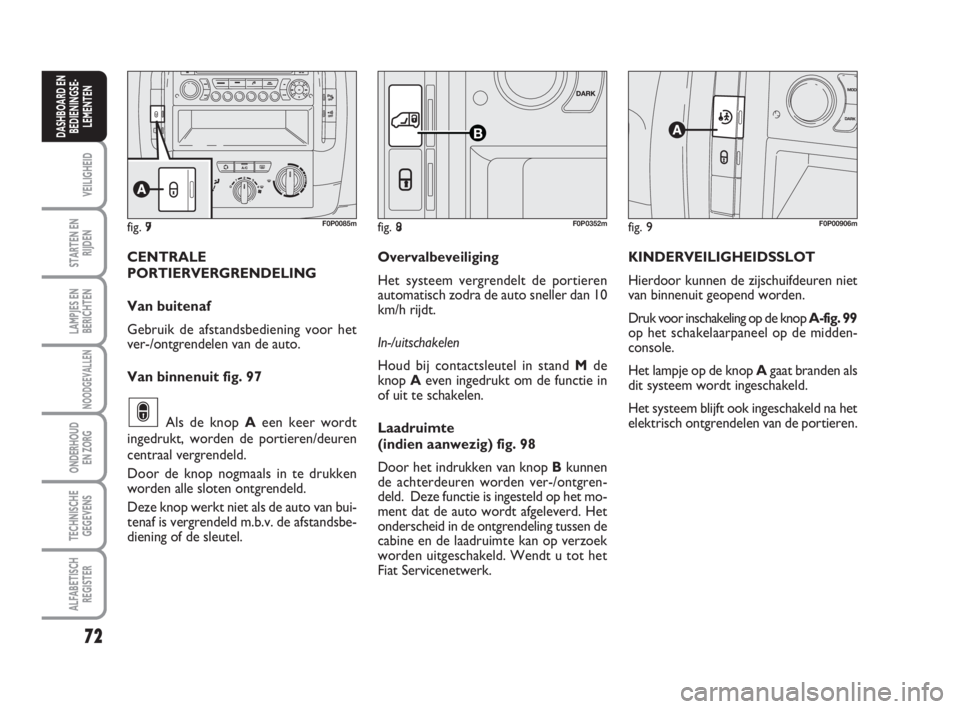

CENTRALE
PORTIERVERGRENDELING
Van buitenaf
Gebruik de afstandsbediening voor het
ver-/ontgrendelen van de auto.
Van binnenuit fig. 97
Als de knop Aeen keer wordt
ingedrukt, worden de portieren/deuren
centraal vergrendeld.
Door de knop nogmaals in te drukken
worden alle sloten ontgrendeld.
Deze knop werkt niet als de auto van bui-
tenaf is vergrendeld m.b.v. de afstandsbe-
diening of de sleutel.
∫
Overvalbeveiliging
Het systeem vergrendelt de portieren
automatisch zodra de auto sneller dan 10
km/h rijdt.
In-/uitschakelen
Houd bij contactsleutel in stand Mde
knopAeven ingedrukt om de functie in
of uit te schakelen.
Laadruimte
(indien aanwezig) fig. 98
Door het indrukken van knop Bkunnen
de achterdeuren worden ver-/ontgren-
deld. Deze functie is ingesteld op het mo-
ment dat de auto wordt afgeleverd. Het
onderscheid in de ontgrendeling tussen de
cabine en de laadruimte kan op verzoek
worden uitgeschakeld. Wendt u tot het
Fiat Servicenetwerk.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:56 Pagina 72

73
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Schakel dit systeem altijd in
als u kinderen vervoert.
ATTENTIE!
Controleer nadat u het vei-
ligheidsslot bij beide achter-
portieren hebt ingeschakeld, of het
slot daadwerkelijk is ingeschakeld
door aan de handgreep aan de bin-
nenzijde van de portieren te trekken.
ATTENTIE!

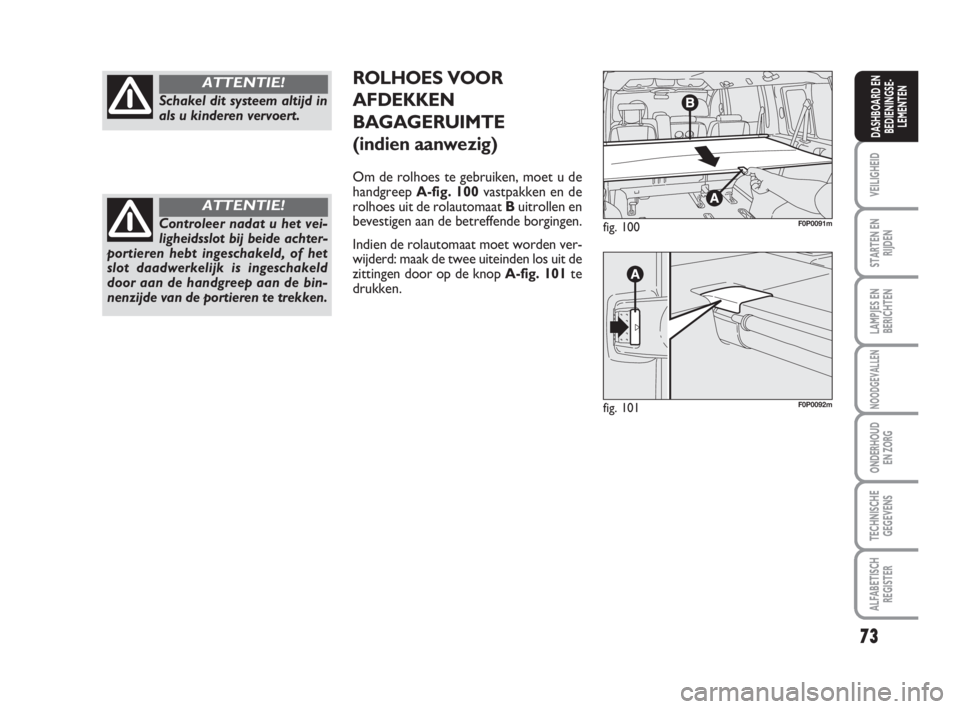

ROLHOES VOOR
AFDEKKEN
BAGAGERUIMTE
(indien aanwezig)
Om de rolhoes te gebruiken, moet u de
handgreepA-fig. 100vastpakken en de
rolhoes uit de rolautomaat Buitrollen en
bevestigen aan de betreffende borgingen.
Indien de rolautomaat moet worden ver-
wijderd: maak de twee uiteinden los uit de
zittingen door op de knop A-fig. 101te
drukken.
fig. 100F0P0091m
fig. 101F0P0092m
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:56 Pagina 73
