FIAT SCUDO 2010 Libretto Uso Manutenzione (in Italian)

80
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

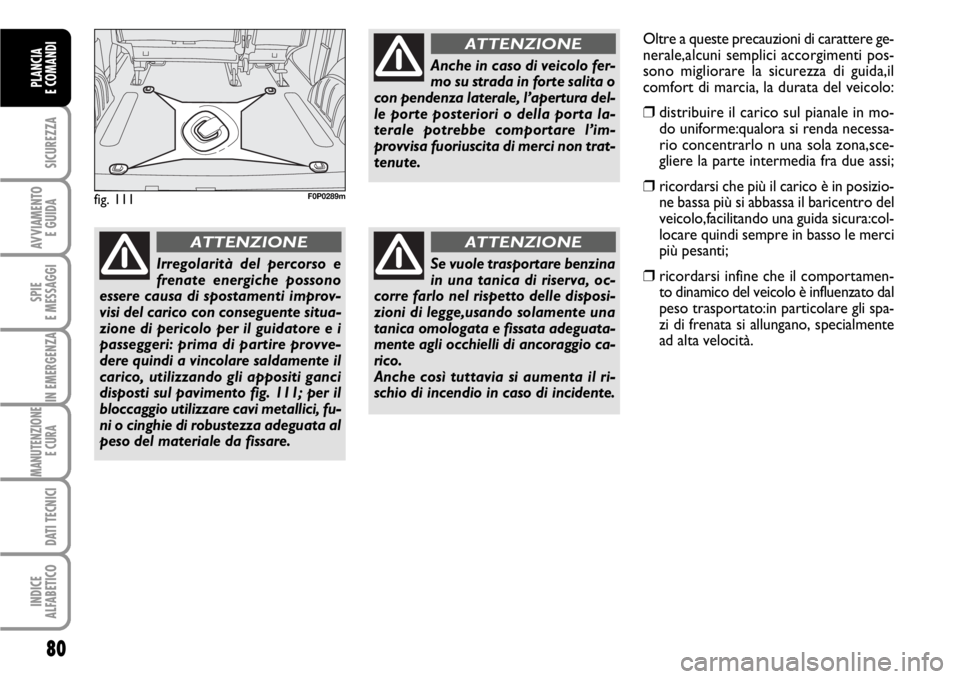

fig. 111F0P0289m
Irregolarità del percorso e
frenate energiche possono
essere causa di spostamenti improv-
visi del carico con conseguente situa-
zione di pericolo per il guidatore e i
passeggeri: prima di partire provve-
dere quindi a vincolare saldamente il
carico, utilizzando gli appositi ganci
disposti sul pavimento fig. 111; per il
bloccaggio utilizzare cavi metallici, fu-
ni o cinghie di robustezza adeguata al
peso del materiale da fissare.
ATTENZIONE
Anche in caso di veicolo fer-
mo su strada in forte salita o
con pendenza laterale, l’apertura del-
le porte posteriori o della porta la-
terale potrebbe comportare l’im-
provvisa fuoriuscita di merci non trat-
tenute.
ATTENZIONE
Se vuole trasportare benzina
in una tanica di riserva, oc-
corre farlo nel rispetto delle disposi-
zioni di legge,usando solamente una
tanica omologata e fissata adeguata-
mente agli occhielli di ancoraggio ca-
rico.
Anche così tuttavia si aumenta il ri-
schio di incendio in caso di incidente.
ATTENZIONE
Oltre a queste precauzioni di carattere ge-
nerale,alcuni semplici accorgimenti pos-
sono migliorare la sicurezza di guida,il
comfort di marcia, la durata del veicolo:
❒distribuire il carico sul pianale in mo-
do uniforme:qualora si renda necessa-
rio concentrarlo n una sola zona,sce-
gliere la parte intermedia fra due assi;
❒ricordarsi che più il carico è in posizio-
ne bassa più si abbassa il baricentro del
veicolo,facilitando una guida sicura:col-
locare quindi sempre in basso le merci
più pesanti;
❒ricordarsi infine che il comportamen-
to dinamico del veicolo è influenzato dal
peso trasportato:in particolare gli spa-
zi di frenata si allungano, specialmente
ad alta velocità.

81
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
FARI
ORIENTAMENTO DEL FASCIO
LUMINOSO
Un corretto orientamento dei fari è de-
terminante per il comfort e la sicurezza
del conducente e degli altri utenti della
strada. Per garantire le migliori condizio-
ni di visibilità viaggiando con i fari accesi,
il veicolo deve avere un corretto assetto
dei fari stessi. Per il controllo e l’eventua-
le regolazione rivolgersi alla Rete Assi-
stenziale Fiat.CORRETTORE ASSETTO FARI
Funziona con chiave di avviamento in po-
sizione Me luci anabbaglianti accese.
Quando il veicolo è carico, si inclina al-
l’indietro, provocando un innalzamento
del fascio luminoso. In questo caso è per-
tanto necessario effettuare nuovamente
un corretto orientamento.Regolazione assetto fari fig. 112
Posizionare il dispositivo fig. 112in base
al carico trasportato come specificato nel-
la tabella sottostante.
Posizione 0- una o due persone sui sedili
anteriori;
Posizione 1- cinque persone;
Posizione 2- cinque persone + carico nel
vano bagagli;
Posizione 3- otto persone + carico nel
vano bagagli oppure guida-
tore + massimo carico am-
messo tutto stivato nel va-
no bagagli.
AVVERTENZA Controllare l’orienta-
mento dei fasci luminosi ogni volta che
cambia il peso del carico trasportato.
ORIENTAMENTO FENDINEBBIA
ANTERIORI (dove previsto)
Per il controllo e l’eventuale regolazione
rivolgersi alla Rete Assistenziale Fiat.
fig. 112F0F0103m

ORIENTAMENTO
DEL FASCIO LUMINOSO
Un corretto orientamento dei fari è de-
terminante per il comfort e la sicurezza
non solo di chi guida la vettura, ma di tut-
ti gli utenti della strada.
Inoltre, costituisce una precisa norma del
codice della strada.
Per garantire a se stessi e agli altri le mi-
gliori condizioni di visibilità quando si viag-
gia con i fari accesi, la vettura deve avere
un corretto assetto dei fari stessi.
Per il controllo e l’eventuale regolazione
rivolgersi alla Rete Assistenziale Fiat.SISTEMA ABS
Se non sono mai state utilizzate in prece-
denza veicoli dotati di ABS, si consiglia di
apprenderne l’uso con qualche prova pre-
liminare su terreno scivoloso, naturalmen-
te in condizioni di sicurezza e nel pieno ri-
spetto del Codice di Circolazione Strada-
le del paese in cui ci si trova e si consiglia
inoltre di leggere attentamente le notizie
seguenti.
È un sistema, parte integrante dell’impian-
to frenante, che evita, con qualsiasi condi-
zione del fondo stradale e di intensità del-
l’azione frenante, il bloccaggio e conse-
guente slittamento di una o più ruote, ga-
rantendo in tal modo il controllo del vei-
colo anche nelle frenate di emergenza.
Completa l’impianto il sistema EBD (Elec-
tronic Braking force Distribution), che
consente di ripartire l’azione frenante fra
le ruote anteriori e quelle posteriori.
AVVERTENZA Per avere la massima ef-
ficienza dell’impianto frenante è necessa-
rio un periodo di assestamento di circa
500 km (a veicolo nuovo o dopo aver so-
stituito pastiglie/dischi): durante questo
periodo è opportuno non effettuare fre-
nate troppo brusche, ripetute e prolun-
gate.L’ABS sfrutta al meglio l’a-
derenza disponibile, ma non
è in grado di aumentarla; occorre
quindi in ogni caso cautela sui fondi
scivolosi, senza correre rischi ingiusti-
ficati.
ATTENZIONE
INTERVENTO DEL SISTEMA
L’intervento dell’ABS è rilevabile attraver-
so una leggera pulsazione del pedale fre-
no, accompagnata da rumorosità: ciò indi-
ca che è necessario adeguare la velocità al
tipo di strada su cui si sta viaggiando.
Se l’ABS interviene, è segno
che si sta raggiungendo il li-
mite di aderenza tra pneumatici e
fondo stradale: occorre rallentare per
adeguare la marcia all’aderenza di-
sponibile.
ATTENZIONE
82
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

83
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SEGNALAZIONI DI ANOMALIE
Avaria ABS
È segnalata dall’accensione della spia
>sul quadro strumenti, unitamente al mes-
saggio visualizzato dal display multifunzio-
nale (dove previsto), (vedere capitolo
“Spie e messaggi”).
In questo caso l’impianto frenante man-
tiene la propria efficacia, ma senza le po-
tenzialità offerte dal sistema ABS. Proce-
dere con prudenza fino alla più vicina Re-
te Assistenziale Fiat per la verifica dell’im-
pianto.BRAKE ASSIST
(assistenza nelle frenate
d’emergenza integrata in ESP)
(dove previsto)
Il sistema, non escludibile, riconosce la fre-
nata d’emergenza (in base alla velocità di
azionamento del pedale freno) e garanti-
sce un incremento di pressione idraulica
frenante di supporto a quella del guidato-
re, consentendo interventi più veloci e po-
tenti dell’impianto frenante.
Il Brake Assist viene disattivato sulle vet-
ture dotate di sistema ESP, in caso di ava-
ria all’impianto stesso (segnalato dall’ac-
censione della spia
™).
Quando l’ABS interviene, e
si avvertono le pulsazioni sul
pedale del freno, non alleggerite la
pressione, ma mantenete il pedale
ben premuto senza timore; così Vi ar-
resterete nel minor spazio possibile,
compatibilmente con le condizioni
del fondo stradale.
ATTENZIONE
Avaria EBD
È segnalata dall’accensione della spie
>,xe STOP sul quadro strumenti, unita-
mente al messaggio visualizzato dal display
multifunzionale (dove previsto), (vedere
capitolo “Spie e messaggi”).
In questo caso, con frenate violente, si può
avere un bloccaggio precoce delle ruote
posteriori, con possibilità di sbandamen-
to. Guidare pertanto con estrema caute-
la fino alla più vicina Rete Assistenziale Fiat
per la verifica dell’impianto.
In caso di accensione della
sola spia xsul quadro stru-
menti (unitamente al messaggio vi-
sualizzato dal display multifunziona-
le, dove previsto) arrestare immedia-
tamente il veicolo e rivolgersi alla più
vicina Rete Assistenziale Fiat. L’even-
tuale perdita di fluido dall’impianto
idraulico, infatti, pregiudica il funzio-
namento dell’impianto freni, sia di ti-
po convenzionale, che con il sistema
antibloccaggio ruote.
ATTENZIONE

84
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 113F0F0104m
SISTEMA ESP
(Electronic Stability
Program)
(dove previsto)
È un sistema di controllo della stabilità del
veicolo, che aiuta a mantenere il control-
lo direzionale in caso di perdita di ade-
renza dei pneumatici.
L’azione del sistema ESP risulta quindi par-
ticolarmente utile quando cambiano le con-
dizioni di aderenza del fondo stradale.
Con i sistemi ESP e ASR sono presenti
(dove previsto) i sistemi MSR (regolazio-
ne della coppia frenante motore nel cam-
bio marcia a ridurre) e HBA (incremento
automatico della pressione frenante in fre-
nata di panico).INTERVENTO DEL SISTEMA
È segnalato dal lampeggio del led B-fig.
113presente sul pulsante, per informare
il guidatore che il veicolo è in condizioni
critiche di stabilità ed aderenza.
DISATTIVAZIONE SISTEMA ESP
Premendo il pulsante A-fig. 113, ubicato
su plancia nel mobiletto centrale si disat-
tiva il sistema ESP.
L’avvenuta disattivazione è segnalata dal-
l’accensione fissa del led sul pulsante.
Il sistema si riattiva:
❒automaticamente, a partire da 50 km/h
❒manualmente, premendo nuovamente
il pulsante.

85
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Per il corretto funzionamen-
to dei sistema ESP e ASR è
indispensabile che i pneumatici siano
della stessa marca e dello stesso tipo
su tutte le ruote, in perfette condi-
zioni e soprattutto del tipo, marca e
dimensioni prescritte.
ATTENZIONE
Le prestazioni del sistema
ESP non devono indurre il
conducente a correre rischi inutili e
non giustificati. La condotta di gui-
da deve essere sempre adeguata alle
condizioni del fondo stradale, alla vi-
sibilità ed al traffico. La responsabi-
lità per la sicurezza stradale spetta
sempre e comunque al conducente.
ATTENZIONE
SEGNALAZIONI DI ANOMALIE
In caso di eventuale anomalia il sistema
ESP si disinserisce automaticamente e sul
quadro strumenti si accende a luce fissa la
spia
™, accompagnata da un segnale acu-
stico e da messaggio dedicato sul display
(vedere capitolo “Spie e messaggi”). In tal
caso rivolgersi, appena possibile, alla Re-
te Assistenziale Fiat.SISTEMA ASR (Antislip Regulator)
È un sistema di controllo della trazione
del veicolo che interviene automatica-
mente in caso di slittamento di una od
entrambe le ruote motrici.
In funzione delle condizioni di slittamen-
to, vengono attivati due differenti sistemi
di controllo:
❒se lo slittamento interessa entrambe le
ruote motrici, l’ASR interviene riducen-
do la potenza trasmessa dal motore;
❒se lo slittamento riguarda solo una del-
le ruote motrici, interviene frenando
automaticamente la ruota che slitta. L’azione del sistema ASR risulta partico-
larmente utile nelle seguenti condizioni:
❒slittamento in curva della ruota interna,
dovuto alle variazioni dinamiche del ca-
rico o all’eccessiva accelerazione;
❒eccessiva potenza trasmessa alle ruote,
anche in relazione alle condizioni del
fondo stradale;
❒accelerazione su fondi sdrucciolevoli,
innevati o ghiacciati;
❒perdita di aderenza su fondo bagnato
(aquaplaning).

86
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Sistema MSR (regolatore del
trascinamento motore)
È un sistema, parte integrante dell’ASR,
che interviene in caso di cambio brusco di
marcia durante la scalata, ridando coppia
al motore, evitando in tal modo il trasci-
namento eccessivo delle ruote motrici
che, soprattutto in condizioni di bassa ade-
renza, possono portare alla perdita della
stabilità del veicolo.Inserimento/ disinserimento del
sistema
L’ASR si inserisce automaticamente ad
ogni avviamento del motore.
Disinserendo il sistema ESP si disinserisce
automaticamente anche il sistema ASR.
Durante la marcia è possibile disinserire e
successivamente reinserire l’ASR pre-
mendo l’interruttore Aubicato tra i co-
mandi su plancia portastrumenti fig. 119.
Il disinserimento è evidenziato dall’accen-
sione del led B-fig. 119ubicato sull’in-
terruttore stesso unitamente alla visua-
lizzazione di un messaggio sul display mul-
tifunzionale, dove previsto.
Disinserendo l’ASR durante la marcia, al
successivo avviamento, questi si reinserirà
automaticamente.
Viaggiando su fondo innevato, con le ca-
tene da neve montate, può essere utile di-
sinserire l’ASR: in queste condizioni infat-
ti lo slittamento delle ruote motrici in fa-
se di spunto permette di ottenere una
maggiore trazione.
Le prestazioni del sistema
non devono indurre il con-
ducente a correre rischi inutili e non
giustificati. La condotta di guida de-
ve essere sempre adeguata alle con-
dizioni del fondo stradale, alla visibi-
lità ed al traffico. La responsabilità
per la sicurezza stradale spetta sem-
pre e comunque al conducente.
ATTENZIONE
Per il corretto funzionamento del sistema
ASR è indispensabile che i pneumatici sia-
no della stessa marca e dello stesso tipo
su tutte le ruote, in perfette condizioni e
soprattutto del tipo, marca e dimensioni
prescritte.
SEGNALAZIONI DI ANOMALIE
In caso di eventuale anomalia il sistema
ASR si disinserisce automaticamente e si
accende a luce fissa la spia
™sul quadro
strumenti, (vedere capitolo “Spie e mes-
saggi”). In questo caso rivolgersi, appena
possibile, alla Rete Assistenziale Fiat.

87
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SISTEMA EOBD
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi continua
dei componenti correlati alle emissioni
presenti sul veicolo.
Segnala inoltre, mediante l’accensione del-
la spia
Usul quadro strumenti (vedere
capitolo “Spie e messaggi”), la condizione
di deterioramento dei componenti stes-
si.
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza del-
l’impianto;
❒segnalare un aumento delle emissioni
dovuto ad un malfunzionamento del
veicolo;
❒segnalare la necessità di sostituire i
componenti deteriorati.Il sistema dispone inoltre di un connetto-
re, interfacciabile con adeguata strumen-
tazione, che permette la lettura dei codi-
ci di errore memorizzati in centralina, in-
sieme con una serie di parametri specifici
della diagnosi e del funzionamento del mo-
tore. Questa verifica è possibile anche agli
agenti addetti al controllo del traffico.
AVVERTENZA Dopo l’eliminazione del-
l’inconveniente, per la verifica completa
dell’impianto la Rete Assistenziale Fiat è
tenuta ad effettuare test al banco di pro-
va e, qualora fosse necessario, prove su
strada le quali possono richiedere anche
lunga percorrenza.Se, ruotando la chiave di av-
viamento in posizione M, la
spia Unon si accende oppu-
re se, durante la marcia, si ac-
cende a luce fissa o lampeggiante, ri-
volgersi il più presto possibile alla Re-
te Assistenziale Fiat. La funzionalità
della spia Upuò essere verificata me-
diante apposite apparecchiature da-
gli agenti di controllo del traffico. At-
tenersi alle norme vigenti nel Paese in
cui si circola.

88
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
SENSORI DI
PARCHEGGIO
(dove previsti)
Sono ubicati nel paraurti posteriore del
veicolo fig. 114ed hanno la funzione di
rilevare ed avvisare il conducente, me-
diante una segnalazione acustica intermit-
tente, sulla presenza di ostacoli nella par-
te posteriore del veicolo.
Per disattivare i sensori di parcheggio pre-
mere il pulsante A-fig. 115presente tra
i comandi su plancia nel mobiletto cen-
trale. L’avvenuta disattivazione è segnala-
ta dall’accensione del led Bsul pulsante.
Per riattivarli, premere nuovamente il pul-
sante A.
Alla diminuzione della distanza dall’osta-
colo posto dietro al veicolo, corrisponde
un aumento della frequenza della segna-
lazione acustica.
AVVERTENZA La condizione dei senso-
ri di parcheggio (attivi o disattivi) viene
memorizzata allo spegnimento del moto-
re.SEGNALAZIONE ACUSTICA
A sensori attivati, inserendo la retromar-
cia viene attivata automaticamente una se-
gnalazione acustica intermittente.
La segnalazione acustica:
❒aumenta con il diminuire della distanza
tra veicolo ed ostacolo;
❒diventa continua quando la distanza che
separa il veicolo dall’ostacolo è inferio-
re a circa 30 cm mentre cessa imme-
diatamente se la distanza dall’ostacolo
aumenta;
❒rimane costante se la distanza tra vei-
colo ed ostacolo rimane invariata, men-
tre, se questa situazione si verifica per
i sensori laterali, il segnale viene inter-
rotto dopo circa 3 secondi per evita-
re, ad esempio, segnalazioni in caso di
manovre lungo i muri.SEGNALAZIONI DI ANOMALIE
Eventuali anomalie dei sensori di par-
cheggio sono segnalate, durante l’inseri-
mento della retromarcia, da una segnala-
zione acustica e dall’illuminazione del led
B-fig. 115accompagnata da un messag-
gio sul display.
fig. 114F0P0605mfig. 115F0F0106m

89
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVERTENZE GENERALI
❒Durante le manovre di parcheggio pre-
stare sempre la massima attenzione agli
ostacoli che potrebbero trovarsi sopra
o sotto il sensore.
❒Gli oggetti posti a distanza ravvicinata,
in alcune circostanze non vengono in-
fatti rilevati dal sistema e pertanto pos-
sono danneggiare il veicolo od essere
danneggiati.
❒Le segnalazioni inviate dal sensore pos-
sono essere alterate dal danneggia-
mento dei sensori stessi, dalla sporci-
zia, neve o ghiaccio depositati sui sen-
sori o da sistemi ad ultrasuoni (ad es.
freni pneumatici di autocarri o martel-
li pneumatici) presenti nelle vicinanze. Per il corretto funzionamen-
to del sistema, è indispensa-
bile che i sensori siano sempre
puliti da fango, sporcizia, ne-
ve o ghiaccio. Durante la pulizia dei
sensori prestare la massima attenzione
a non rigarli o danneggiarli; evitare l’u-
so di panni asciutti, ruvidi o duri. I sen-
sori devono essere lavati con acqua pu-
lita, eventualmente con l’aggiunta di
shampoo per auto.
La responsabilità del par-
cheggio e di altre manovre
pericolose è sempre e comunque af-
fidata al conducente. Effettuando
queste manovre, assicurarsi sempre
che nello spazio di manovra non sia-
no presenti né persone (specialmen-
te bambini) né animali. I sensori di
parcheggio costituiscono un aiuto per
il conducente, il quale però non de-
ve mai ridurre l’attenzione durante le
manovre potenzialmente pericolose
anche se eseguite a bassa velocità.
ATTENZIONE
FUNZIONAMENTO
CON RIMORCHIO
Disattivare i sensori di parcheggio in caso
di utilizzo del veicolo con rimorchio.AUTORADIO
(dove prevista)
Per quanto riguarda il funzionamento del-
le autoradio con lettore di Compact Di-
sc/Compact Disc MP3 (dove previste)
consultare il Supplemento allegato al pre-
sente Libretto di Uso e Manutenzione.
IMPIANTO DI PREDISPOSIZIONE
AUTORADIO (dove previsto)
Per quanto concerne l’autoradio installa-
ta su vettura ed il relativo impianto, ve-
dere quanto descritto sul Supplemento
“Autoradio” allegato a questo Libretto
Uso e Manutenzione.
Per il collegamento alla pre-
disposizione presente in vei-
colo, rivolgersi alla Rete Assistenziale
Fiat in modo da prevenire ogni possi-
bile inconveniente che possa compro-
mettere la sicurezza del veicolo.
ATTENZIONE
